Peugeot 508 2011 Vodič za korisnike (in Croatian)

.
19
Upoznavanje vozila
Vožnja
1.
Izbor funkcije limitatora. 2.Smanjivanje programirane vrijednosti.3.Povećavanje programirane vrijednosti. 4.
Privremeni prekid/nastavak rada limitatora(pauza).
5. Isključivanje limitatora.


Limitator brzine "LIMIT"
121
1.Izbor funkcije tempomata.
2. Smanjivanje programirane vrijednosti. 3.
Povećavanje programirane vrijednosti.4.
Privremeni prekid/nastavak rada
tempomata (pauza).
5. Isključivanje tempomata.
Te mpomat "CRUISE"
123 Podaci tempomata ili limitatora brzine prikazu
juse na ploči s instrumentima ako je jedna od tih funkcija uključena.


Prikaz na ploči s instrumentima
Tempomat
Limitator brzine
Prilikom programiranja motor mora raditi. Za programiranje ili aktiviranje putne brzine, brzina vozila mora biti veća od 40 km/h i mora
biti uključen barem 4. stupanj prijenosa (ručni
mjenjač), odnosno 2. stupanj prijenosa (ručni upravljani mjenjač ili automatski mjenjač).

20
Provjera rada

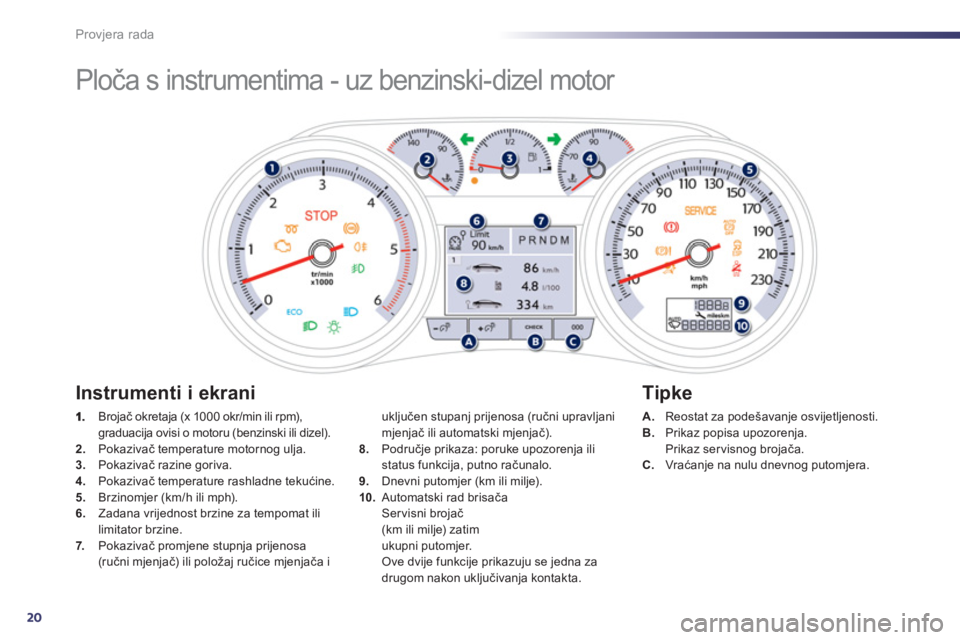

Ploča s instrumentima - uz benzinski-dizel motor

Brojač okretaja (x 1000 okr/min ili rpm), graduacija ovisi o motoru (benzinski ili dizel).2.
Pokazivač temperature motornog ulja. 3.Pokazivač razine goriva.4.
Pokazivač temperature rashladne tekućine.5.
Brzinomjer (km/h ili mph).
6.Zadana vrijednost brzine za tempomat ililimitator brzine.
7. Pokazivač promjene stupnja prijenosa(ručni mjenjač) ili položaj ručice mjenjača iA
.Reostat za podešavanje osvijetljenosti.
B.Prikaz popisa upozorenja.
Prikaz servisnog brojača. C.Vraćanje na nulu dnevnog putomjera.
uključen stupanj prijenosa (ručni upravljani
mjenjač ili automatski mjenjač). 8.
Područje prikaza: poruke upozorenja ili status funkcija, putno računalo.9.Dnevni putomjer (km ili milje).
10. Automatski rad brisača

Servisni brojač
(km ili milje) zatim
ukupni putomjer.

Ove dvije funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta.

Instrumenti i ekrani
Tipke

1
21
!
Provjera rada

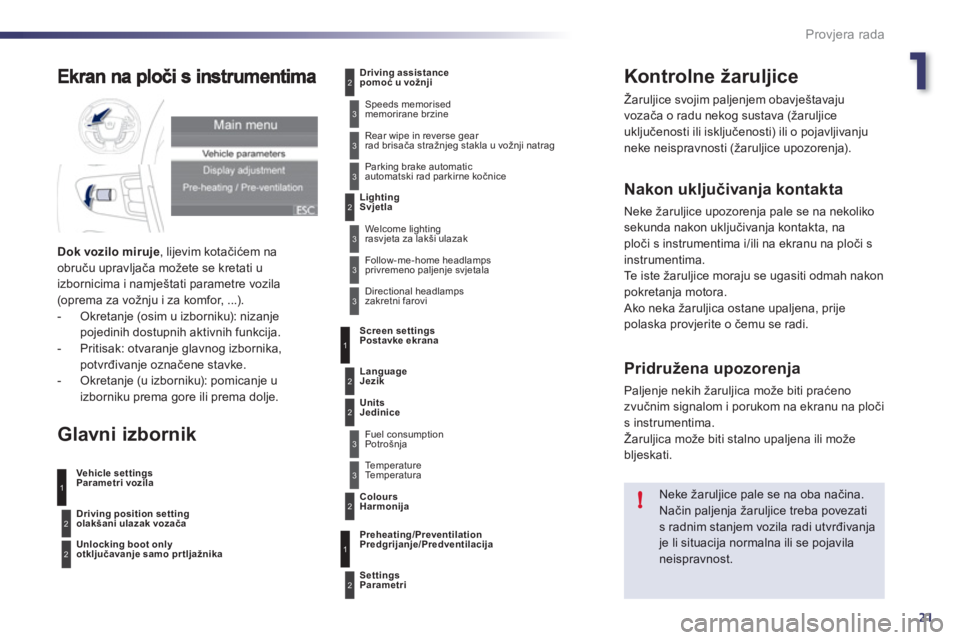

Kontrolne žaruljice
Žaruljice svojim paljenjem obavještavaju
vozača o radu nekog sustava (žaruljice
uključenosti ili isključenosti) ili o pojavljivanju
neke neispravnosti (žaruljice upozorenja).

Nakon uključivanja kontakta

Neke žaruljice upozorenja pale se na nekoliko sekunda nakon uključivanja kontakta, naploči s instrumentima i/ili na ekranu na ploči s
instrumentima.
Te iste žaruljice moraju se ugasiti odmah nakon
pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o čemu se radi.


Pridružena upozorenja

Paljenje nekih žaruljica može biti praćeno
zvučnim signalom i porukom na ekranu na pločis instrumentima.
Žaruljica može biti stalno upaljena ili može bljeskati.

Neke žaruljice pale se na oba načina. Način paljenja žaruljice treba povezatis radnim stanjem vozila radi utvrđivanja
je li situacija normalna ili se pojavila neispravnost.
1
2
2
2
3
3
3
2
3
3
Dok vozilo miruje
, lijevim kotačićem na
obruču upravljača mo

22
i
Provjera rada

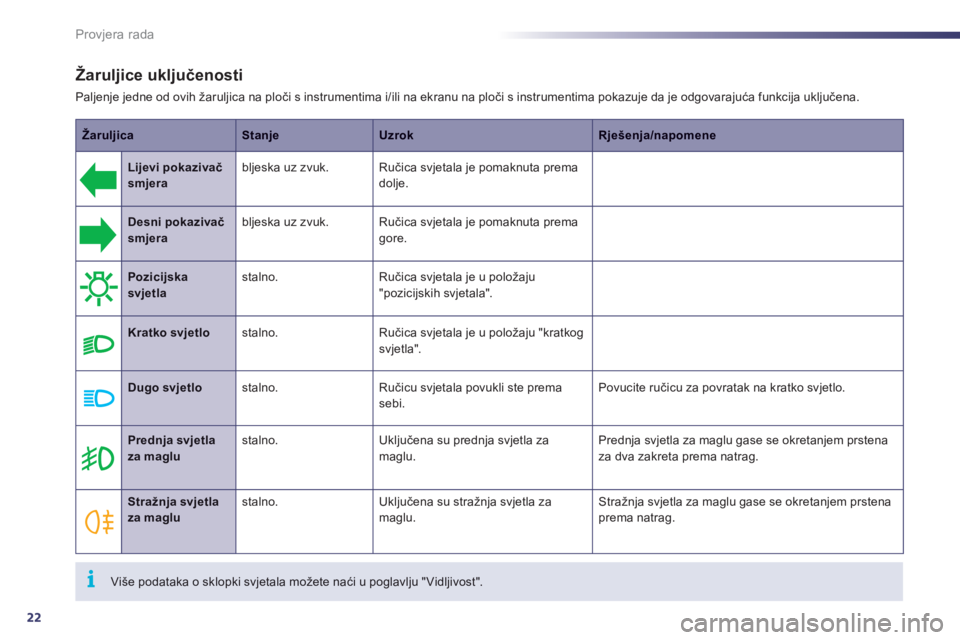

Žaruljice uključenosti
Paljenje jedne od ovih žaruljica na ploči s instrumentima i/ili na ekranu na ploči s instrumentima pokazuje da je odgovarajuća funkcija uključena.
ŽaruljicaStanjeUzrokRješenja/napomene
Lijevi pokazivač smjerabljeska uz zvuk. Ručica svjetala je pomaknuta prema
dolje.
Desni pokazivač
smjera
bljeska uz zvuk.Ručica svjetala je pomaknuta prema
gore.



Pozicijskasvjetlastalno.Ručica svjetala je u položaju
"pozicijskih svjetala".
Kratko svjetlostalno.Ručica svjetala je u položaju "kratkog svjetla".
Dugo svjetlostalno.Ručicu svjetala povukli ste premasebi. Povucite ručicu za povratak na kratko svjetlo.



Prednja svjetlaza maglustalno.Uključena su prednja svjetla za maglu.Prednja svjetla za maglu gase se okretanjem prstena
za dva zakreta prema natrag.


Stražnja svjetlaza maglustalno.Uključena su stra

1
23
Provjera rada

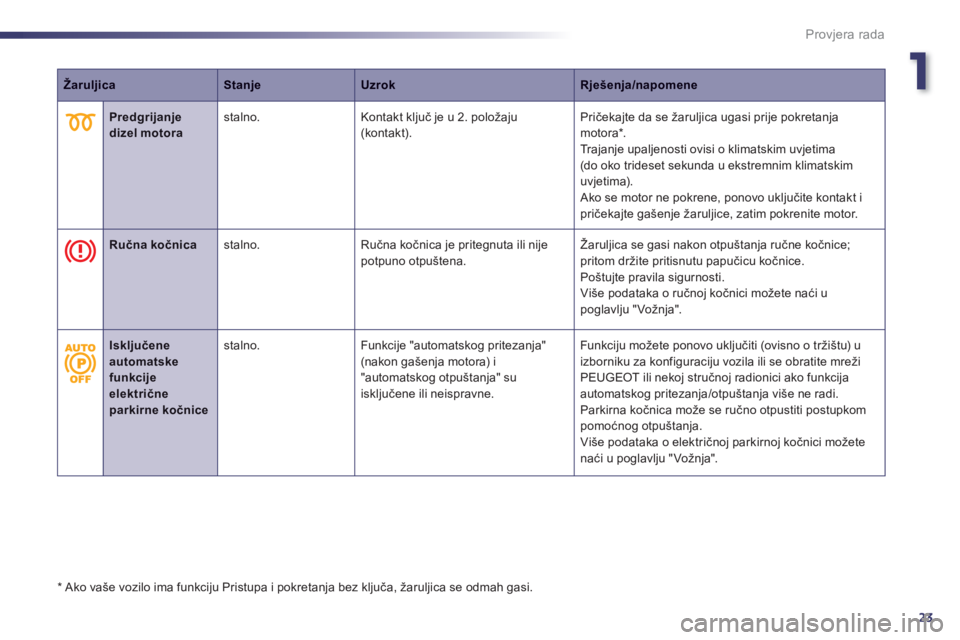

ŽaruljicaStanjeUzrokRješenja/napomene
Predgrijanje dizel motora stalno.Kontakt ključ je u 2. položaju(kontakt). Pričekajte da se žaruljica ugasi prije pokretanjamotora *
.
Trajanje upaljenosti ovisi o klimatskim uvjetima (do oko trideset sekunda u ekstremnim klimatskim
uvjetima).
Ako se motor ne pokrene, ponovo uključite kontakt ipričekajte gašenje žaruljice, zatim pokrenite motor.
Ručna kočnica
stalno.Ručna kočnica je pritegnuta ili nije potpuno otpuštena. Žaruljica se gasi nakon otpuštanja ručne kočnice;pritom držite pritisnutu papučicu kočnice.
Poštujte pravila sigurnosti.
Više podataka o ručnoj kočnici možete naći u poglavlju "Vožnja".
Isključene automatske funkcijeelektričneparkirne kočnice

stalno.Funkcije "automatskog pritezanja"(nakon gašenja motora) i
"automatskog otpuštanja" su
isključene ili neispravne. Funkci
ju mo

24
Provjera rada

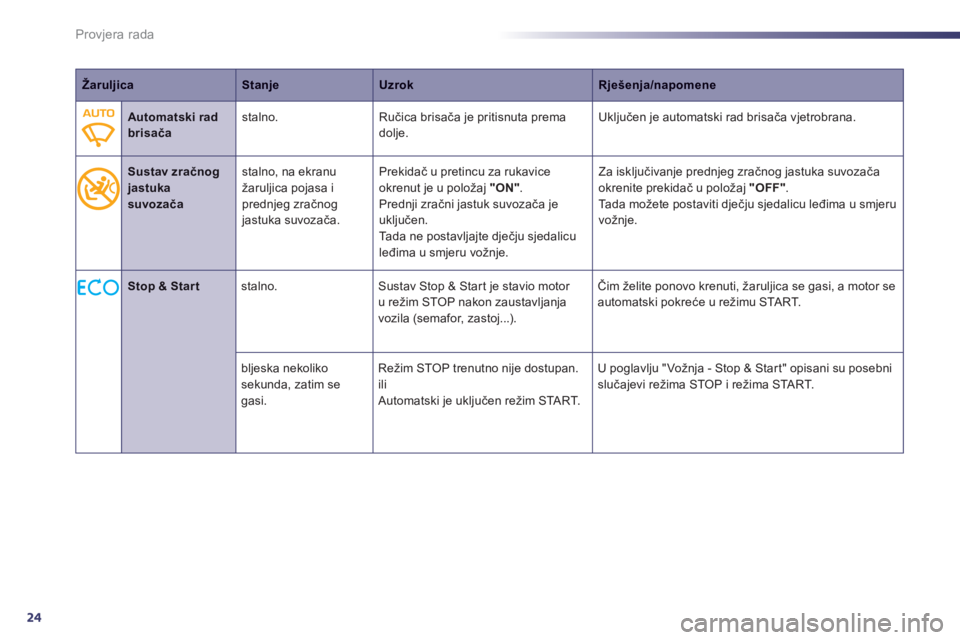

ŽaruljicaStanjeUzrokRješenja/napomene
Automatski radbrisačastalno.Ručica brisača je pritisnuta prema dolje. Uključen je automatski rad brisača vjetrobrana.
Sustav zračnogjastukasuvozača
stalno, na ekranu
žaruljica pojasa iprednjeg zračnog jastuka suvozača.Prekidač u pretincu za rukavice
okrenut
je u položaj "ON" .

Prednji zračni jastuk suvozača je
uključen.
Tada ne postavljajte dječju sjedalicu
leđima u smjeru vožnje.Za iskl
jučivanje prednjeg zračnog jastuka suvozača
okrenite prekidač u položaj "OFF" .

Tada možete postaviti dječju sjedalicu leđima u smjeru
vožnje.
Stop & Start
stalno. Sustav Stop & Start je stavio motor
u režim STOP nakon zaustavljanja
vozila (semafor, zastoj...). Čim želite ponovo krenuti, žarul
jica se gasi, a motor se
automatski pokreće u režimu START.

bl
jeska nekolikosekunda, zatim se gasi. Režim STOP trenutno ni
je dostupan.ili Automatski je uključen režim STA R T. U po
glavlju "Vožnja - Stop & Star t" opisani su posebni slučajevi režima STOP i režima STA R T.

1
25
Provjera rada
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim signalom i porukom na ekranu na ploči s instrumentima.
ŽaruljicaStanjeUzrokRješenja/napomene


Sustav zračnog jastukasuvozača


stalno, na ploči s
instrumentima i/ili
na ekranu

26
Provjera rada

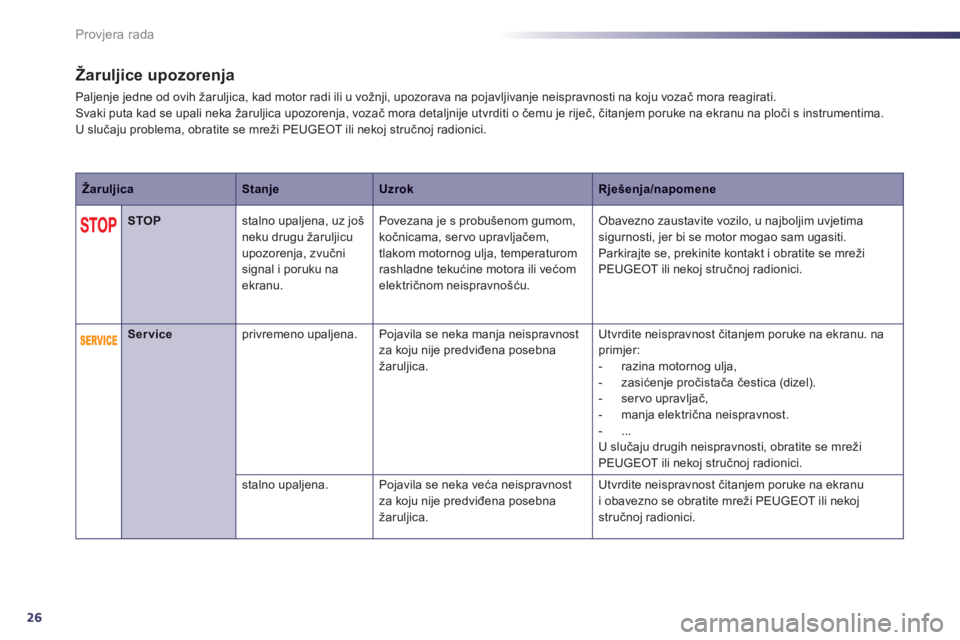

Žaruljice upozorenja
Paljenje jedne od ovih žaruljica, kad motor radi ili u vožnji, upozorava na pojavljivanje neispravnosti na koju vozač mora reagirati.Svaki puta kad se upali neka žaruljica upozorenja, vozač mora detaljnije utvrditi o čemu je riječ, čitanjem poruke na ekranu na ploči s instrumentima.
U slučaju problema, obratite se mreži PEUGEOT ili nekoj stručnoj radionici.

ŽaruljicaStanjeUzrokRješenja/napomene



STOPstalno upaljena, uz jošneku drugu žaruljicu
upozorenja, zvučnisignal i poruku naekranu.Povezana je s probu
šenom gumom,
kočnicama, ser vo upravljačem,
tlakom motornog ulja, temperaturom rashladne tekućine motora ili većom električnom neispravnošću.
Obavezno zaustavite vozilo, u najboljim uvjetimasigurnosti, jer bi se motor mogao sam ugasiti.
Parkirajte se, prekinite kontakt i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.



Serviceprivremeno upaljena. Pojavila se neka manja neispravnost
za koju nije predviđena posebna

1
27
Provjera rada

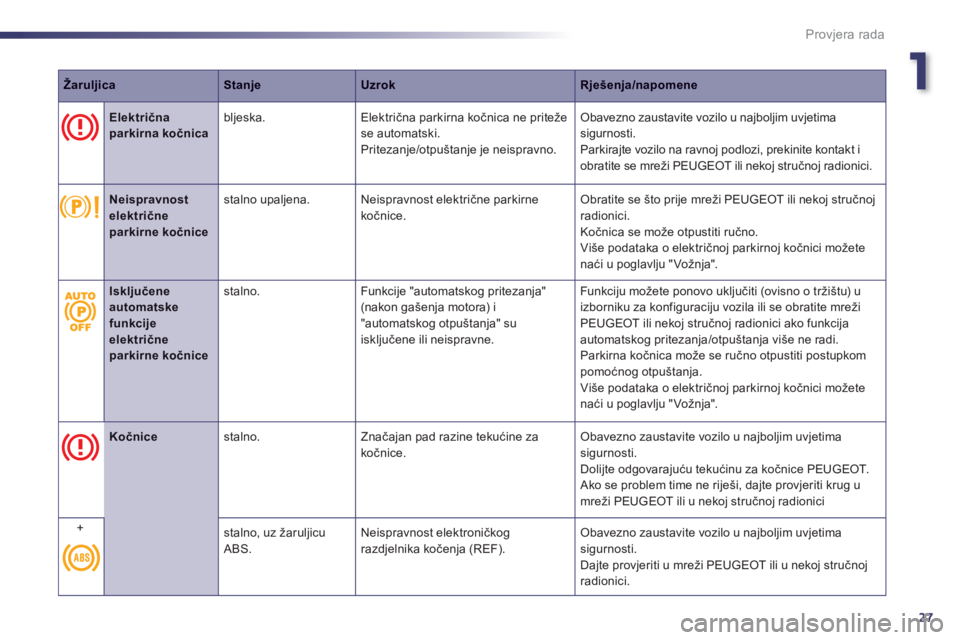

ŽaruljicaStanjeUzrokRješenja/napomene


Električnaparkirna kočnica

bljeska. Električna parkirna kočnica ne prite

28
Provjera rada

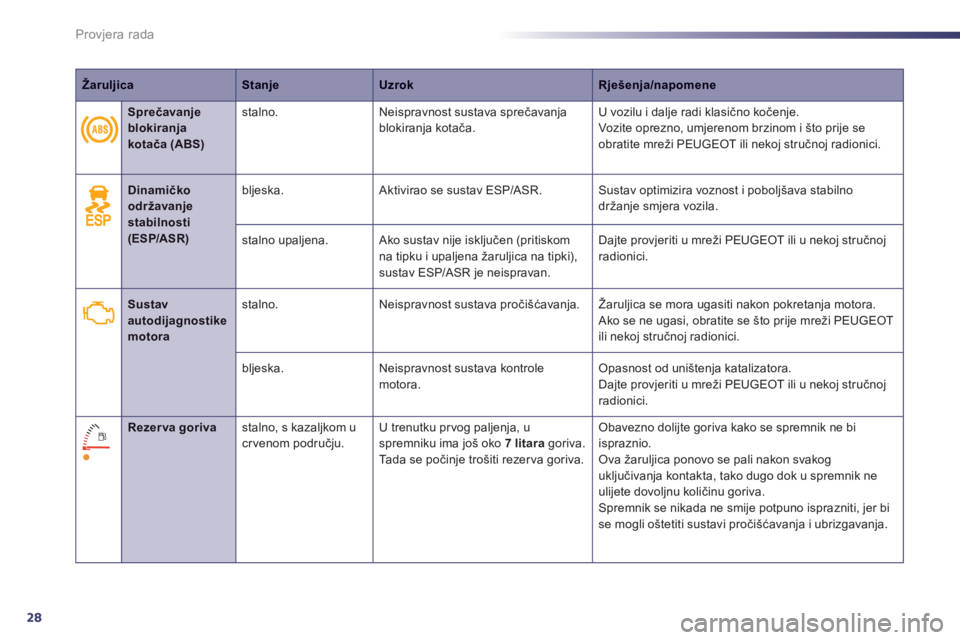

ŽaruljicaStanjeUzrokRješenja/napomene


Dinamičko održavanjestabilnosti (ESP/ASR)
bljeska. Aktivirao se sustav ESP/ASR. Sustav optimizira voznost i poboljšava stabilno
držanje smjera vozila.
sta
lno upaljena. Ako sustav nije isključen (pritiskomna tipku i upaljena žaruljica na tipki), sustav ESP/ASR je neispravan.Da
jte provjeriti u mreži PEUGEOT ili u nekoj stručnoj
radionici.


Sustav autodijagnostike motora
stalno. Neispravnost sustava proči
