Información práctica

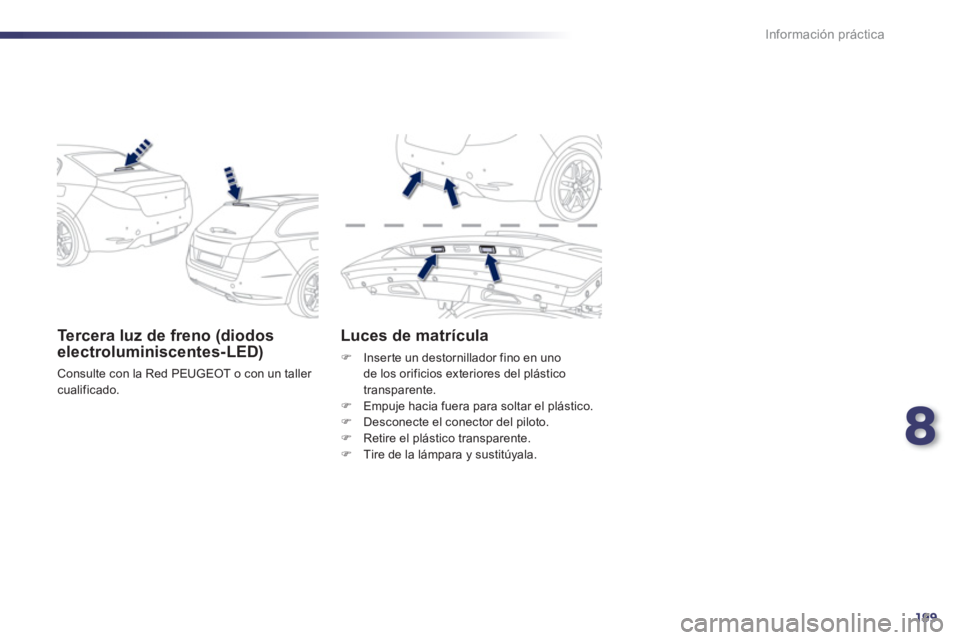

Tercera luz de freno (diodoselectroluminiscentes-LED)
Consulte con la Red PEUGEOT o con un taller cualificado.
Luces de matrícula
) Inserte un destornillador fino en unode los orificios exteriores del plástico
transparente.
) Empuje hacia fuera para soltar el plástico. )
Desconecte el conector del piloto.)
Retire el plástico transparente.)
Tire de la lámpara y sustitúyala.

200
Información práctica




















Cambio de un fusible Procedimiento para sustituir un fusible defectuoso por uno nuevo para solucionar una avería en la función correspondiente.
La pinza de extracci
ón se encuentra en
la guantera.
Acceso al utillaje
Antes de cambiar un fusible, es necesario conocer la causa de la avería y solucionarla.
)
Identifique el fusible defectuoso observando el estado de su filamento.


Sustitución de un fusible
En buen estado Fundido
)
Utilice la pinza especial para extraer el fusible de su alojamiento. )
Sustituya siempre el fusible defectuoso por otro de la misma intensidad. )
Compruebe la correspondencia entre el
número grabado en la caja, la intensidadque figura en el fusible y las tablas que se
muestran más adelante.
PEUGEOT declina toda responsabilidadsobre los gastos derivados de lareparación del vehículo o sobre los fallos de funcionamiento queresultasen de la instalación de
accesorios auxiliares no suministradosni recomendados por PEUGEOT y no instalados según sus prescripciones, en par ticular, cuando el consumo delconjunto de los aparatos conectados supera los 10 miliamperios.



Instalación de accesorioseléctricos

El circuito eléctrico del vehículo está concebido para funcionar con los equipamientos de serie u opcionales. Antes de instalar otros equipamientoso accesorios eléctricos en el vehículo, consulte con la red PEUGEOT o con un taller cualificado.

8
201
Información práctica

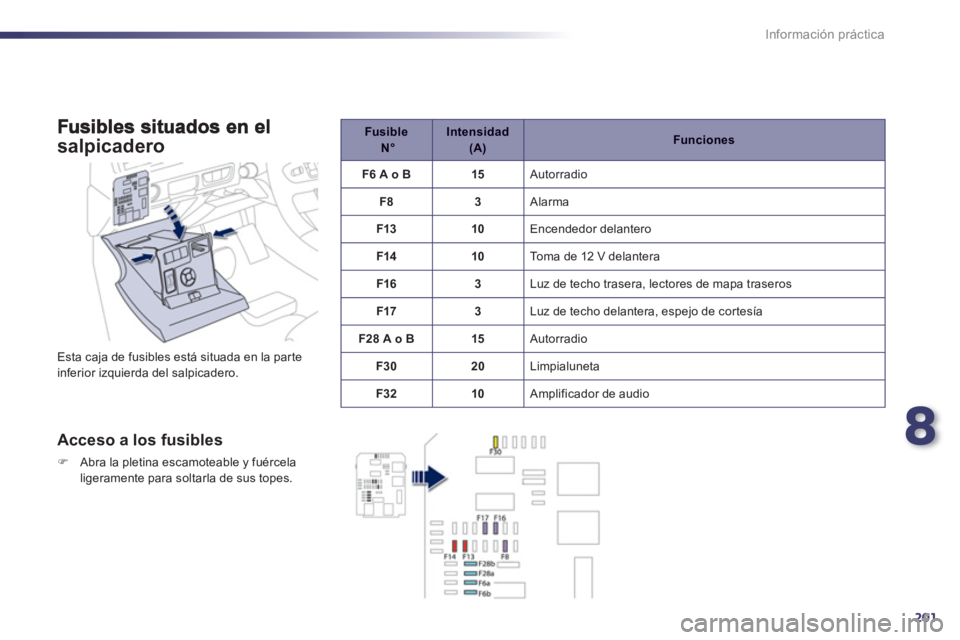

salpicadero
Esta caja de fusibles está situada en la par te
inferior izquierda del salpicadero.

Acceso a los fusibles
)Abra la pletina escamoteable y fuércela
ligeramente para soltarla de sus topes.
Fusible N°

Intensidad (A)



Funciones
F6 A o
B15
Autorradio
F
83 Alarma
F1310 Encendedor delantero
F1410
Toma de 12 V delantera
F163
Luz de techo trasera, lectores de mapa traseros
F17
3 Luz de techo delantera, espejo de cor tesía
F2
8 A o B15 Autorradio
F3
020 Limpialuneta
F32 10
Amplificador de audio

202
Información práctica
Fusible N°Intensidad (A)Funciones
F3
15 Pletina de elevalunas del conductor, toma de 12 V de los asientos traseros
F415
Toma de 12 V del maletero
F530 Elevalunas secuenciales traseros
F
630
Elevalunas secuenciales delanteros
F1
120
Caja de remolque
F12 20
Am
plificador de audio
F1
520
Persiana de ocultación del techo acristalado panorámico (SW)
F165 Pletina de elevalunas del conductor

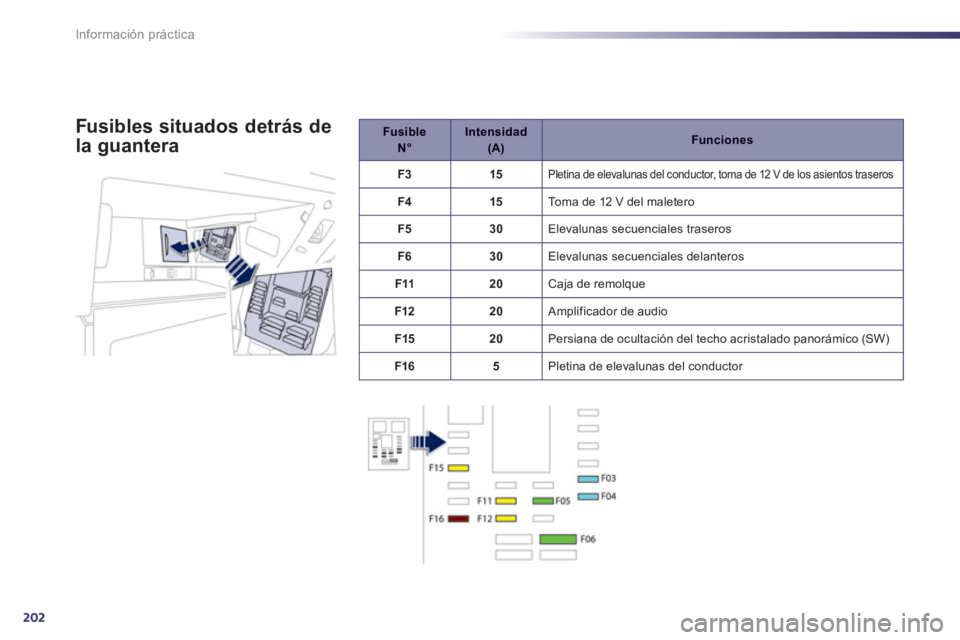

Fusibles situados detrás de
la guantera

8
203
Información práctica

Fusibles situados en el
compartimento motor


Acceso a los fusibles
)Abra la tapa. )Sustituya el fusible (véase apar tadocorrespondiente). )Después de la inter vención, cierre la
tapa con cuidado para garantizar la estanqueidad de la caja de fusibles.


Fusible N°

Intensidad (A)


Funciones
F20 15
Bomba de lavaparabrisas/lavaluneta
F2
120 Bomba de lavafaros
F2215 Claxon
F2
315 Luz de carretera derecha
F2
415 Luz de carretera izquierda
F27 5
Pantalla de la luz izquierda
F2
85 Pantalla de la luz derecha
Esta caja de fusibles está situada en elcompar timento motor cerca de la batería.

204
Información práctica

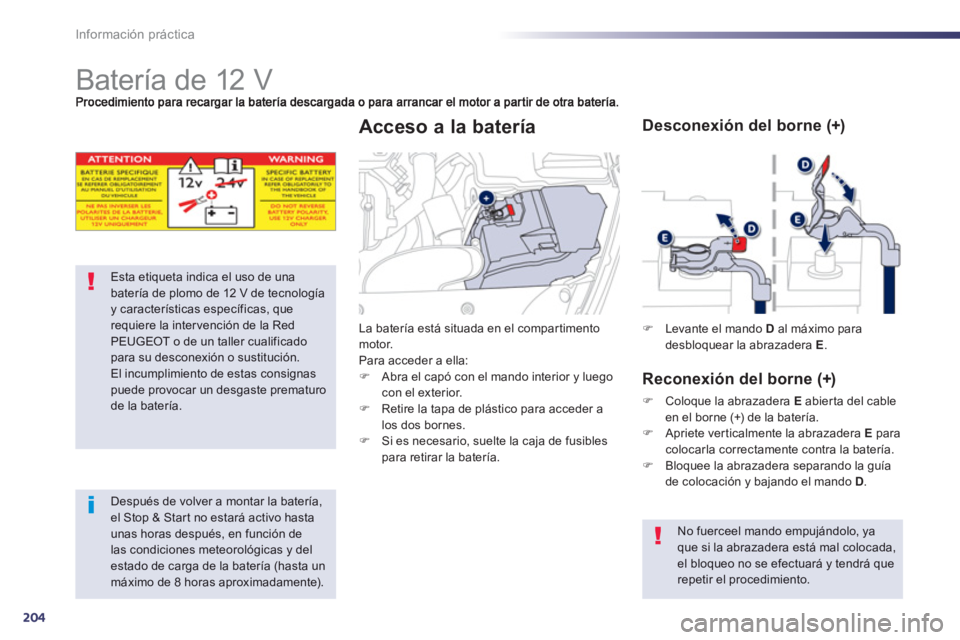

Batería de 12 V
Esta etiqueta indica el uso de unabatería de plomo de 12 V de tecnología y características específicas, querequiere la intervención de la RedPEUGEOT o de un taller cualificado para su desconexión o sustitución.
El incumplimiento de estas consignaspuede provocar un desgaste prematuro de la batería.


Después de volver a montar la batería, el Stop & Start no estará activo hastaunas horas después, en función de las condiciones meteorológicas y del estado de carga de la batería (hasta un máximo de 8 horas aproximadamente). La batería está situada en el com
partimento
motor.
Para acceder a ella: )
Abra el capó con el mando interior y luegocon el exterior.)
Retire la tapa de plástico para acceder a los dos bornes.)
Si es necesario, suelte la caja de fusibles
para retirar la batería.



Acceso a la batería
)Levante el mando D
al máximo paradesbloquear la abrazadera E.



Desconexión del borne (+)


Reconexión del borne (+)
)Coloque la abrazadera Eabierta del cable en el borne (+) de la batería.
)Apriete verticalmente la abrazadera E
paracolocarla correctamente contra la batería.)Bloquee la abrazadera separando la guía
de colocación y bajando el mando D .

No fuerceel mando empujándolo, ya
que si la abrazadera está mal colocada, el bloqueo no se efectuará y tendrá que repetir el procedimiento.

8
205
Información práctica
)Conecte el cable rojo al borne (+) de labatería averiada A y luego al borne (+) de
la batería auxiliar B.

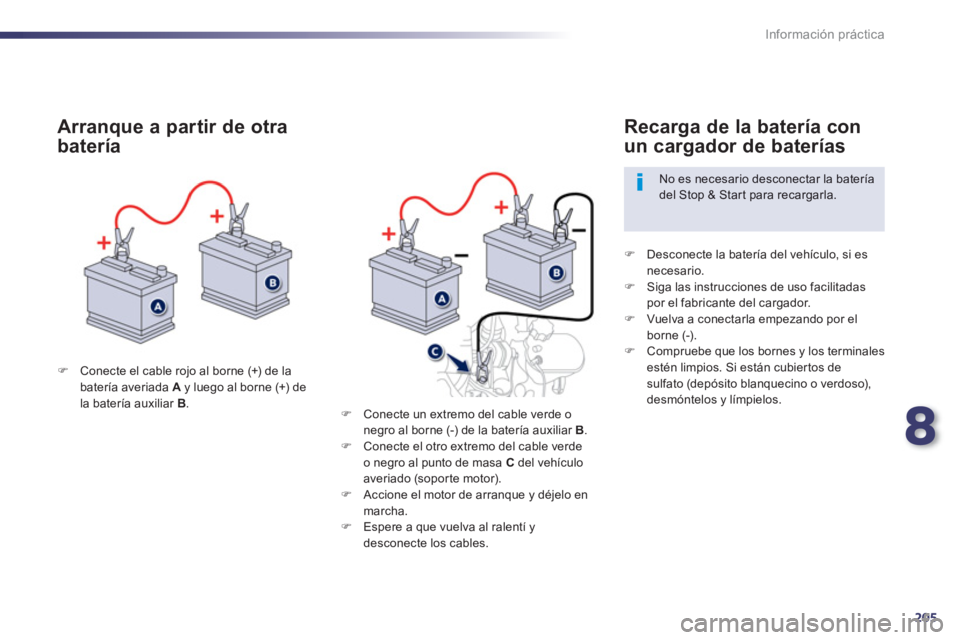

Arranque a partir de otra
batería
)
Desconecte la batería del vehículo, si esnecesario. )
Siga las instrucciones de uso facilitadas por el fabricante del cargador. )
Vuelva a conectarla empezando por el
borne (-).) Compruebe que los bornes y los terminales estén limpios. Si están cubier tos desulfato (depósito blanquecino o verdoso),
desmóntelos y límpielos.

Recarga de la batería con
un cargador de baterías


No es necesario desconectar la bateríadel Stop & Star t para recargarla.
)
Conecte un extremo del cable verde o
ne
gro al borne (-) de la batería auxiliar B . ) Conecte el otro extremo del cable verde
o negro al punto de masa Cdel vehículo
averiado (sopor te motor).) Accione el motor de arranque y déjelo en
marcha. ) Espere a que vuelva al ralentí y desconecte los cables.

206
Información práctica

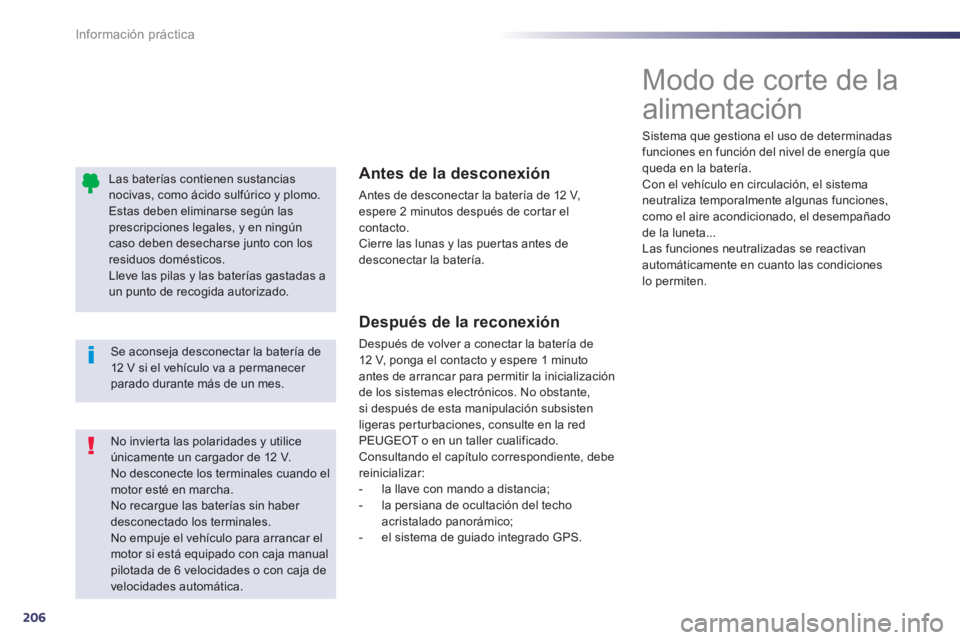

Las baterías contienen sustancias nocivas, como ácido sulfúrico y plomo.Estas deben eliminarse según las prescripciones legales, y en ningúncaso deben desecharse junto con losresiduos domésticos.
Lleve las pilas y las baterías gastadas a un punto de recogida autorizado.


No invierta las polaridades y utiliceúnicamente un cargador de 12 V.
No desconecte los terminales cuando elmotor esté en marcha.
No recargue las baterías sin haber desconectado los terminales.
No empuje el vehículo para arrancar elmotor si está equipado con caja manualpilotada de 6 velocidades o con caja de velocidades automática.

Se aconseja desconectar la batería de 12 V si el vehículo va a permanecer parado durante más de un mes.


Antes de la desconexión

Antes de desconectar la batería de 12 V,espere 2 minutos después de cor tar el
contacto.
Cierre las lunas y las puer tas antes de desconectar la batería.

Después de la reconexión

Después de volver a conectar la batería de
12 V, ponga el contacto y espere 1 minuto
antes de arrancar para permitir la inicialización
de los sistemas electrónicos. No obstante,
si después de esta manipulación subsistenligeras per turbaciones, consulte en la red
PEUGEOT o en un taller cualificado.
Consultando el capítulo correspondiente, debe
reinicializar:


- la llave con mando a distancia;

- la persiana de ocultación del techo
acristalado
panorámico;

- el sistema de guiado integrado GPS.









Modo de corte de la
alimentación
Sistema que gestiona el uso de determinadas funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, el sistema
neutraliza temporalmente algunas funciones,como el aire acondicionado, el desempañadode la luneta...
Las funciones neutralizadas se reactivan automáticamente en cuanto las condiciones
lo permiten.

8
207
Información práctica
Sistema que gestiona el tiempo de
funcionamiento de determinadas funciones para preser var una carga suficiente en
l
a batería.
Después de apagar el motor, y durante
un tiempo acumulado máximo de
a
proximadamente cuarenta minutos, aúnpueden utilizarse funciones como el sistema
de audio y telemática, los limpiaparabrisas,
las luces de cruce, las luces de techo, etc.








Modo economía de energía
Activación del modo

A continuación, un mensaje de activación del
modo economía de energía aparece en la pantalla del cuadro de a bordo y las funciones activas se ponen en vigilancia. Si en ese momento se está realizando una
comunicación telefónica, ésta se mantendrá
durante aproximadamente 10 minutos con el kit
manos libres del autorradio.


Desactivación del modo

Las funciones volverán a activarse automáticamente al volver a utilizar el vehículo.
)
Para recuperar su disponibilidad inmediata,
arranque el motor y déjelo en marcha durante:
- menos de diez minutos, para disponer
de los equipamientos duranteaproximadamente cinco minutos;
- más de diez minutos, para conser varlos
durante aproximadamente
tr
einta minutos.

Respete los tiempos indicados de
funcionamiento del motor para garantizar queel nivel de carga de la batería sea correcto.
No arranque y pare el motor repetidamente yde forma continua para recargar la batería.
Cuando la batería está descargada, el motor no
arranca (ver apar tado "Batería").

208
Información práctica

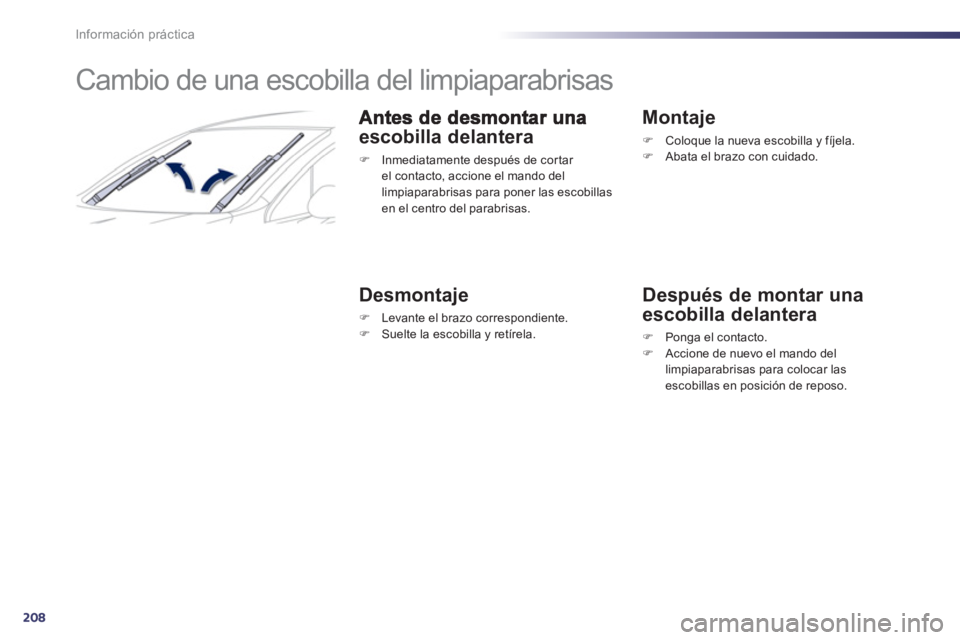

Cambio de una escobilla del limpiaparabrisas
escobilla delantera
)
Inmediatamente después de cor tar el contacto, accione el mando del limpiaparabrisas para poner las escobillasen el centro del parabrisas.


Desmontaje
)
Levante el brazo correspondiente.)
Suelte la escobilla y retírela.


Montaje
)Coloque la nueva escobilla y fíjela.)Abata el brazo con cuidado.


Después de montar una
escobilla delantera
)Ponga el contacto. )Accione de nuevo el mando del
limpiaparabrisas para colocar las
escobillas en posición de reposo.
