Peugeot 508 2012.5 Vodič za korisnike (in Croatian)

9
219

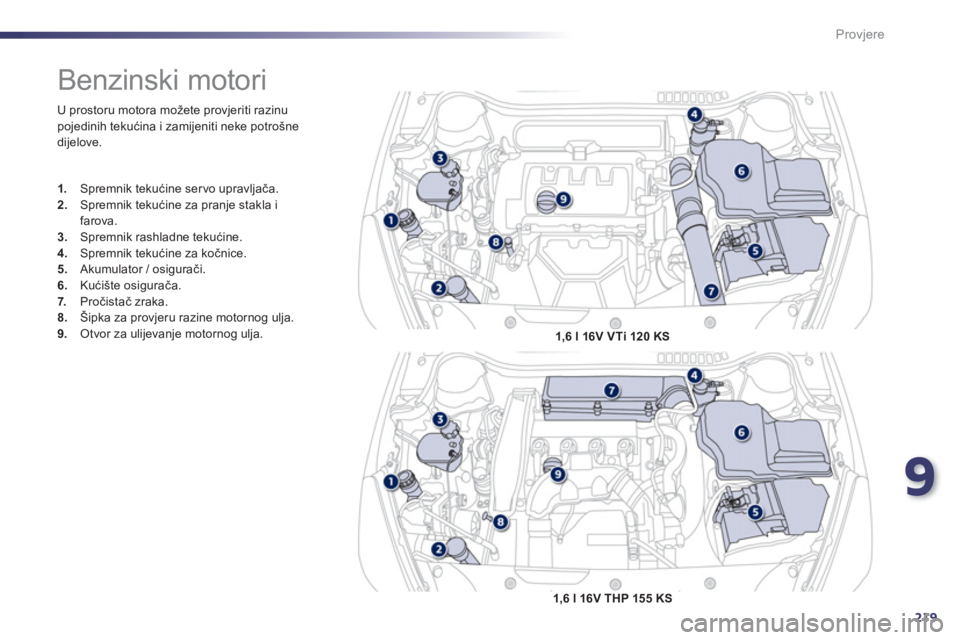

Provjere
U prostoru motora možete provjeriti razinupojedinih tekućina i zamijeniti neke potrošne
dijelove.














Benzinski motori
1.
Spremnik tekućine ser vo upravljača.2.Spremnik tekućine za pranje stakla i farova.3.Spremnik rashladne tekućine.4.
Spremnik tekućine za kočnice.
5. Akumulator / osigurači.
6.Kućište osigurača.
7. Pročistač zraka.8.Šipka za provjeru razine motornog ulja. 9.
Otvor za ulijevanje motornog ulja.1,6 l 16V VTi 120 KS
1,6 l 16V THP 155 KS

220
Provjere
pojedinih tekućina, zamijeniti neke potrošne
dijelove i uspostaviti dovod goriva.
*
Ovisno o motoru.












Dizel motori
1.
Spremnik tekućine ser vo upravljača. 2.
Spremnik tekućine za pranje stakla i farova. 3.
Spremnik rashladne tekućine.4.
Spremnik tekućine za kočnice. 5.
Akumulator / osigurači.
6.Kućište osigurača.
7. Pročistač zraka.8.Šipka za provjeru razine motornog ulja.9.
Otvor za ulijevanje motornog ulja.10.Pumpa za uspostavljanje dovoda goriva *
. 11.
Odzračni vijak *
.1,6 l HDi 110 K
S
2.0 l HDi 140 KS

9
221

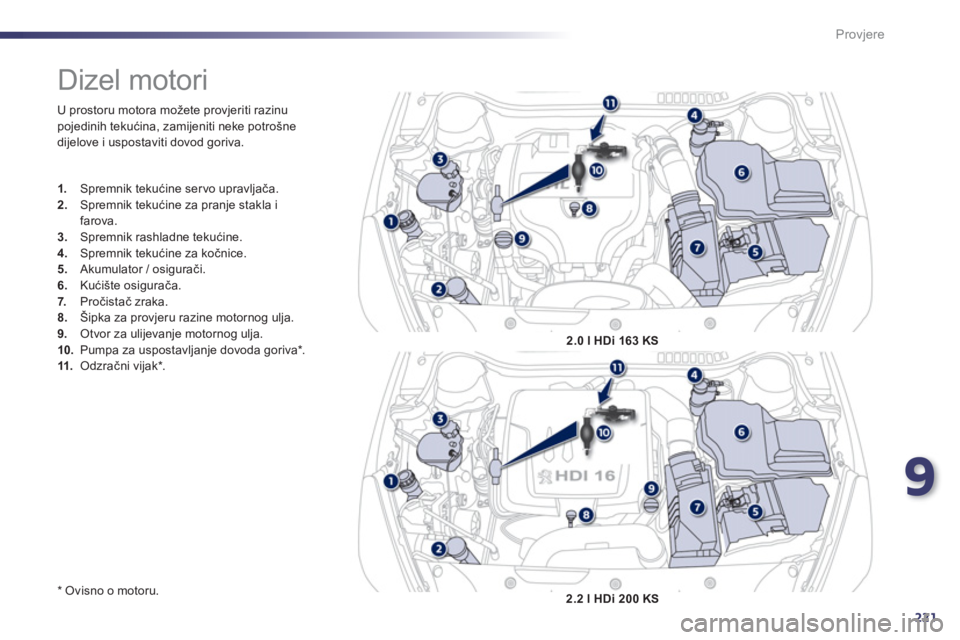

Provjere
U prostoru motora možete provjeriti razinupojedinih tekućina, zamijeniti neke potrošne
dijelove i uspostaviti dovod goriva.

*
Ovisno o motoru.












Dizel motori
1.
Spremnik tekućine ser vo upravljača.2.Spremnik tekućine za pranje stakla i farova.3.Spremnik rashladne tekućine.4.
Spremnik tekućine za kočnice.
5. Akumulator / osigurači.
6.Kućište osigurača.
7. Pročistač zraka.8.Šipka za provjeru razine motornog ulja. 9.
Otvor za ulijevanje motornog ulja.10.Pumpa za uspostavljanje dovoda goriva *
. 11.
Odzračni vijak *
.2.0 l HDi 163 K
S
2.2 l HDi 200 KS

222
Provjere

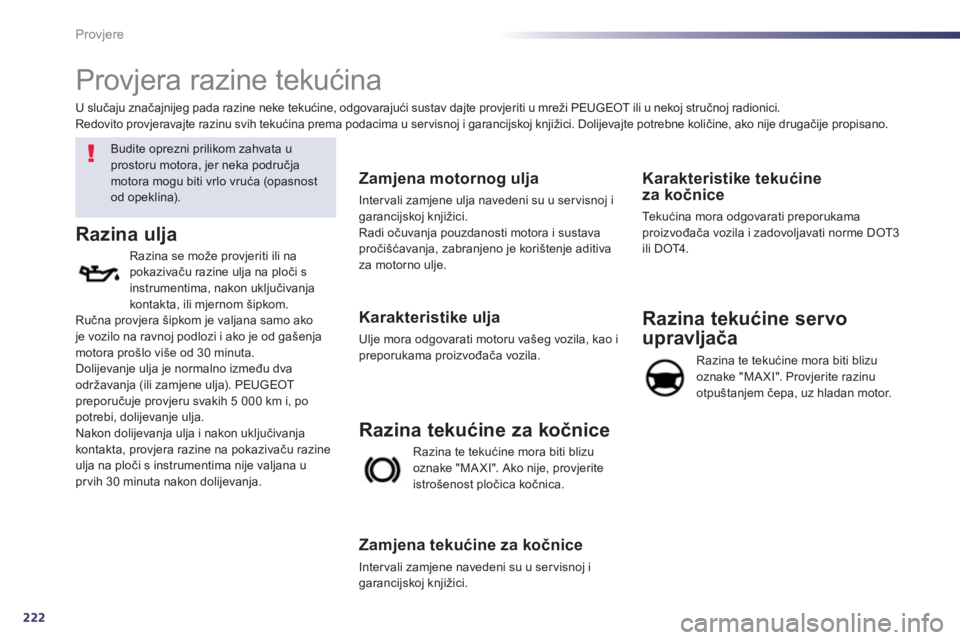

Provjera razine tekućina


Budite oprezni prilikom zahvata u
prostoru motora, jer neka područjamotora mogu biti vrlo vruća (opasnostod opeklina).
Razina ulja
Razina se može provjeriti ili napokazivaču razine ulja na ploči s
instrumentima, nakon uključivanja
kontakta, ili mjernom šipkom.
Ručna provjera šipkom je valjana samo akoje vozilo na ravnoj podlozi i ako je od gašenjamotora prošlo više od 30 minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). PEUGEOTpreporučuje provjeru svakih 5 000 km i, popotrebi, dolijevanje ulja.
Nakon dolijevanja ulja i nakon uključivanja
kontakta, provjera razine na pokazivaču razine
ulja na ploči s instrumentima nije valjana upr vih 30 minuta nakon dolijevanja.


Zamjena motornog ulja

Inter vali zamjene ulja navedeni su u ser visnoj igarancijskoj knjižici.
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, zabranjeno je korištenje aditivaza motorno ulje.

Karakteristike ulja

Ulje mora odgovarati motoru vašeg vozila, kao i preporukama proizvođača vozila.

R
azina te tekućine mora biti blizuoznake "MA XI". Ako nije, provjerite
istro

9
223
Provjere

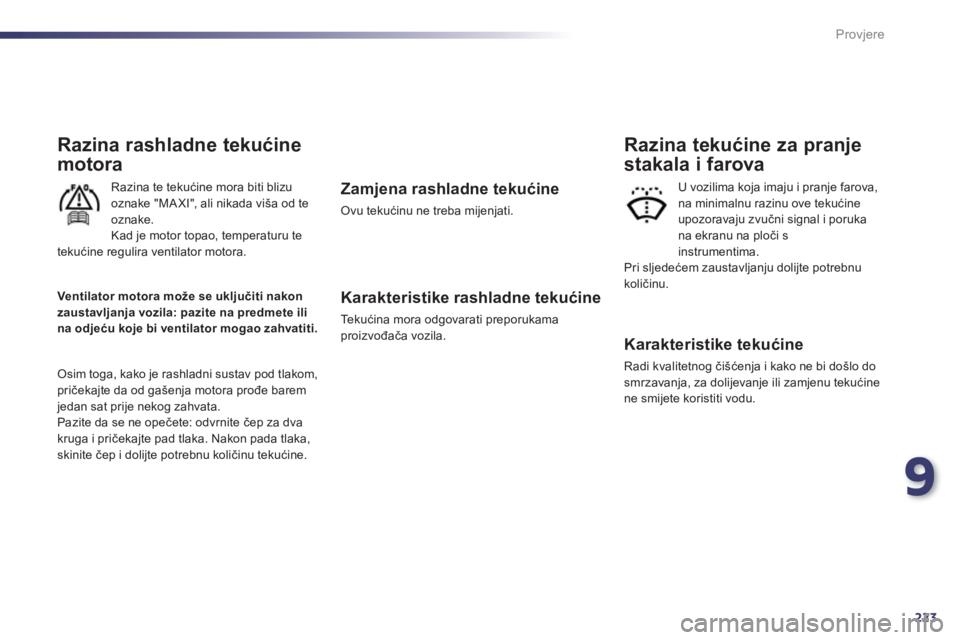

Razina rashladne tekućine
motora
Razina te tekućine mora biti blizuoznake "MA XI", ali nikada vi

224
Provjere

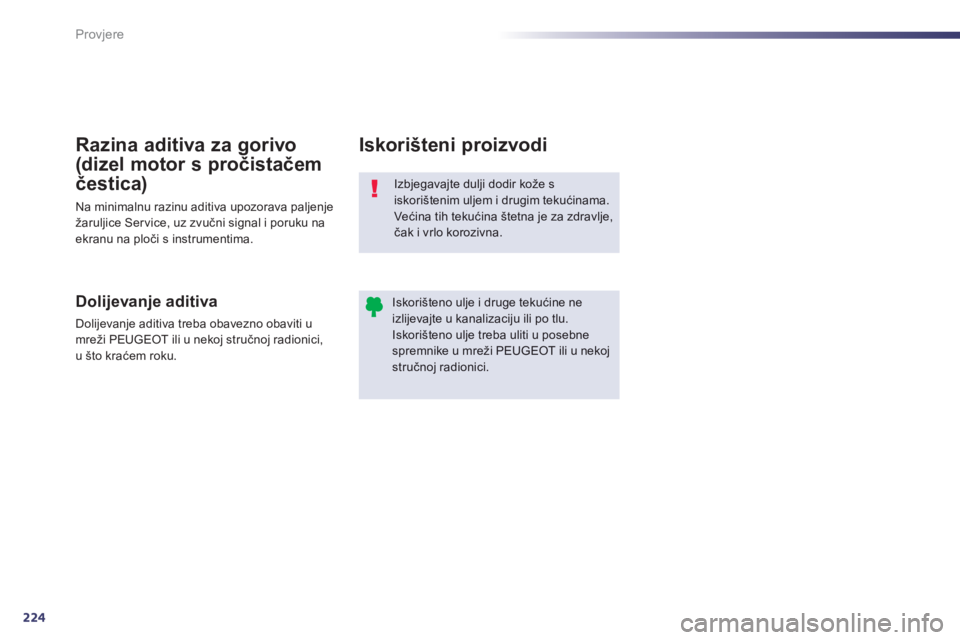

Izbjegavajte dulji dodir kože siskorištenim uljem i drugim tekućinama.Većina tih tekućina

9
225

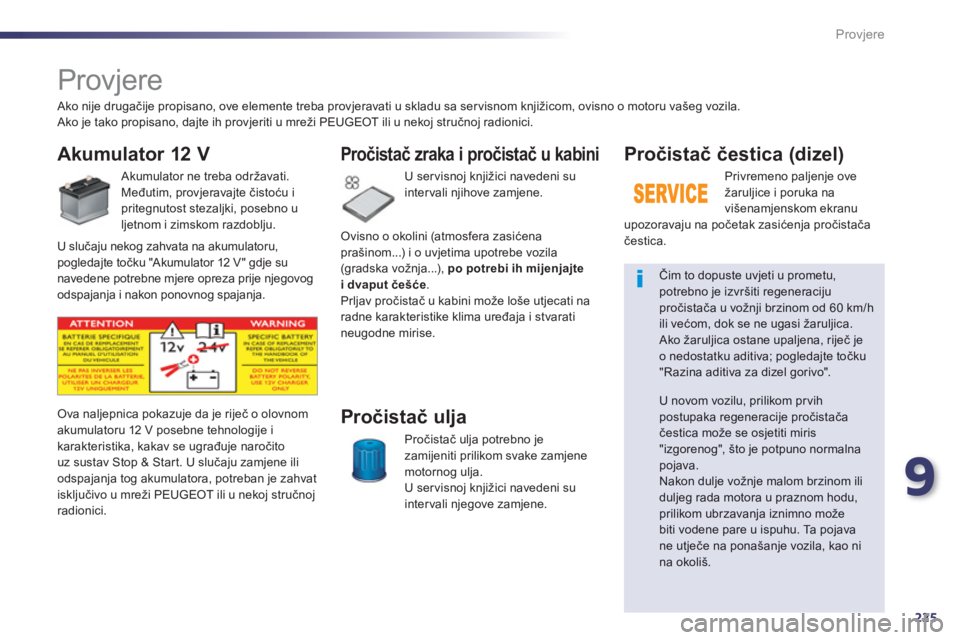

Provjere






Provjere
Akumulator 12 V


Akumulator ne treba održavati.
Međutim, provjeravajte čistoću i
pritegnutost stezaljki, posebno u ljetnom i zimskom razdoblju.
U ser visno
j knjižici navedeni su
inter vali njihove zamjene.
Pročistač zraka i pročistač u kabini

Pročistač ulja potrebno je
zamijeniti prilikom svake zamjene motornog ulja.
U ser visnoj knjižici navedeni suintervali njegove zamjene.
Pročistač uljaOva naljepnica pokazuje da je riječ o olovnom
akumulatoru 12 V posebne tehnologije i
karakteristika, kakav se ugrađuje naročito
uz sustav Stop & Star t. U slučaju zamjene ili
odspajanja tog akumulatora, potreban je zahvat
isključivo u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Pročistač čestica (dizel)

Privremeno paljenje ove žaruljice i poruka na
višenamjenskom ekranu
upozoravaju na početak zasićenja pročistača čestica.

Čim to dopuste uvjeti u prometu,potrebno je izvršiti regeneraciju pročistača u vožnji brzinom od 60 km/hili većom, dok se ne ugasi

226
Provjere

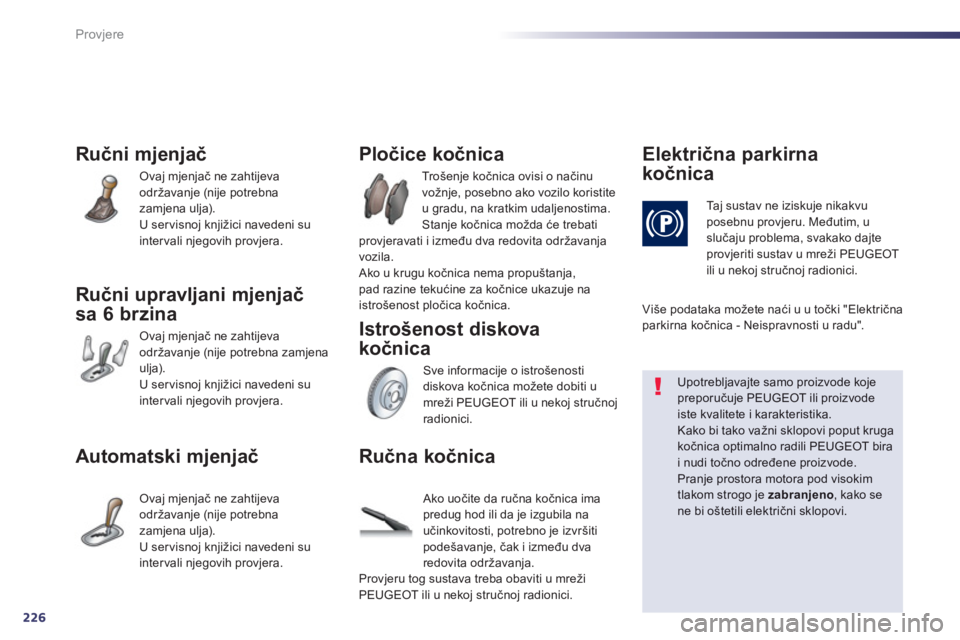

Ručni mjenjač
Ovaj mjenjač ne zahtijevaodržavanje (nije potrebna zamjena ulja).
U ser visnoj knjižici navedeni su intervali njegovih provjera.
Ručni upravljani mjenjač
sa 6 brzina
Ovaj mjenjač ne zahtijevaodržavanje (nije potrebna zamjenaulja).
U ser visnoj knjižici navedeni su
intervali njegovih provjera.
Automatski mjenjač
Ovaj mjenjač ne zahtijevaodržavanje (nije potrebna zamjena ulja).
U ser visno
j knjižici navedeni su
intervali njegovih provjera. Tr o š e n
je kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite u gradu, na kratkim udaljenostima. Stanje kočnica možda će trebati
provjeravati i između dva redovita održavanja
vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istro

10
227
Tehnički podaci
Benzinski motori1,6 l VTi120 KS1,6 l THP156 KS1,6 l THP 160 KS
MjenjačiRučni upravljani(6 brzina)Ručni(6 brzina)

Automatski (6 brzina)

Ručni (6 brzina)

Tipovi, varijante, verzije8D5FH8/P - 8E5FH8/P8D5FS8/P - 8E5FS8/P 8D5FV8 - 8E5FV8 8D5FNA - 8E5FNA 8D5FVA - 8E5FVA -
Obujam (cm 3)
1 598
1 598
1 598

Provr t x hod
(mm) 77 x 85,8
77 x 85,8
77 x 85,8
Na
jveća snaga: norma CEE (kW) 8588
11 0115-

Broj okretaja pri najvećoj snazi (okr/min) 6 000
6 000
-
Na
jveći moment: norma CEE (Nm)

160 240 -

Broj okretaja pri najvećem momentu (okr/min)

4 250
1 400
-
Gorivo Bezolovni benzin
Bezolovni benzin
Bezolovni benzin
K
atalizator da
da
da

Zapremina ulja
(u litrama)
Motorno ulje (sa zamjenom pročistača)

4,25
4,25 4,25















Benzinski motori i mjenjači

228
Tehnički podaci
*

Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).**

Masa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba
obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.


















Mase i vučna opterećenja (kg) (benzinski motori)
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masuprikolice.

Benzinski motori1,6 l VTi120 KS1,6 l THP15 6 KS
Mjenjači

Ručni upravljani (6 brzina)Ručni(6 brzina)


Automatski (6 brzina)

Tipovi, varijante, verzije

8D5FH8/P - 8E5FH8/P 8D5FS8/P - 8E5FS8/P 8D5FV8 - 8E5FV8
8D5FNA - 8E5FNA 8D5FVA - 8E5FVA
Oblik karoserije
Limuzina
SW
Limuzina
SW Limuzina
SW


- Masa prazno
g vozila 1 390
1 410
1 400
1 420
1 410
1 430



- Masa vozila spremnog za vožnju *

1 465 1 485
1 475 1 495
1 485
1 505
-Na
jveća tehnički dopuštena masa opterećenog vozila (MTAC)1 945 2 0551 9952 080
2 015 2 10 0
-Ukupna dopuštena masa vozila s prikolicom (MTRA)
na nagibu 12%
3 3453 355
3 595
3 580
3 615
3 600



- Prikolica s kočnicom
(u granici MTRA)

na nagibu 10% ili 12%1 400
1 3001 6001 500

1 600

1 500



- Prikolica s kočnicom ** (s prijenosomopterećenja, u granici MTRA)
1 675 1 575 1 875 1 7751 875 1 775


- Prik
olica bez kočnice

730
740735

745

740
750



- Preporučeno opterećenje na kuki 7575
