Peugeot 508 2020 Manuel du propriétaire (in French)

209
Caractéristiques techniques

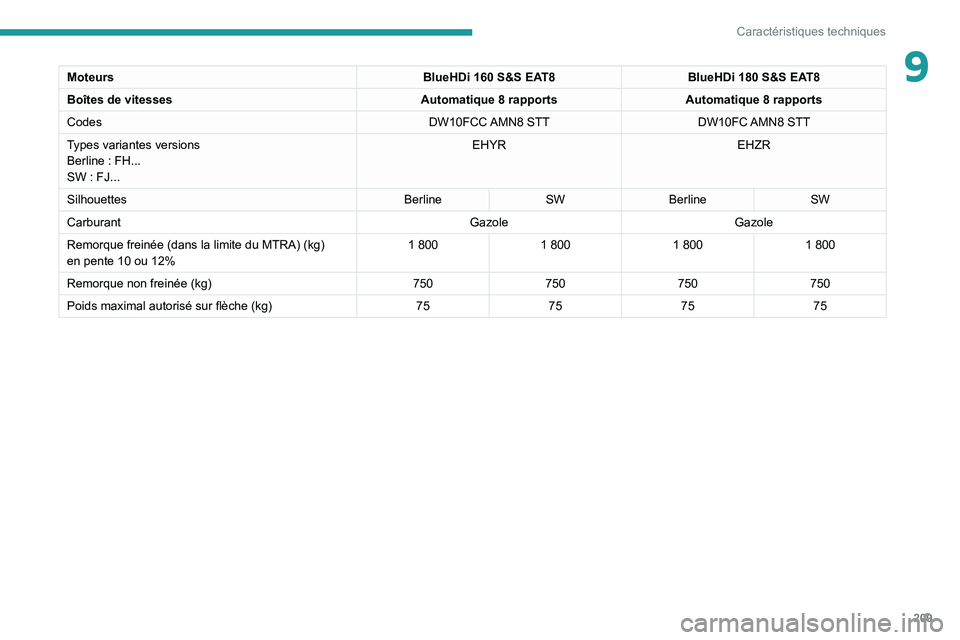

9MoteursBlueHDi 160 S&S EAT8BlueHDi 180 S&S EAT8
Boîtes de vitesses Automatique 8
rapportsAutomatique 8
rapports
Codes DW10FCC AMN8 STTDW10FC AMN8 STT
Types variantes versions
Berline
: FH...
SW
: FJ... EHYR
EHZR
Silhouettes BerlineSWBerline SW
Carburant GazoleGazole
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12% 1 800
1 8001 8001 800
Remorque non freinée (kg) 750750750750
Poids maximal autorisé sur flèche (kg) 75757575

210
Caractéristiques techniques

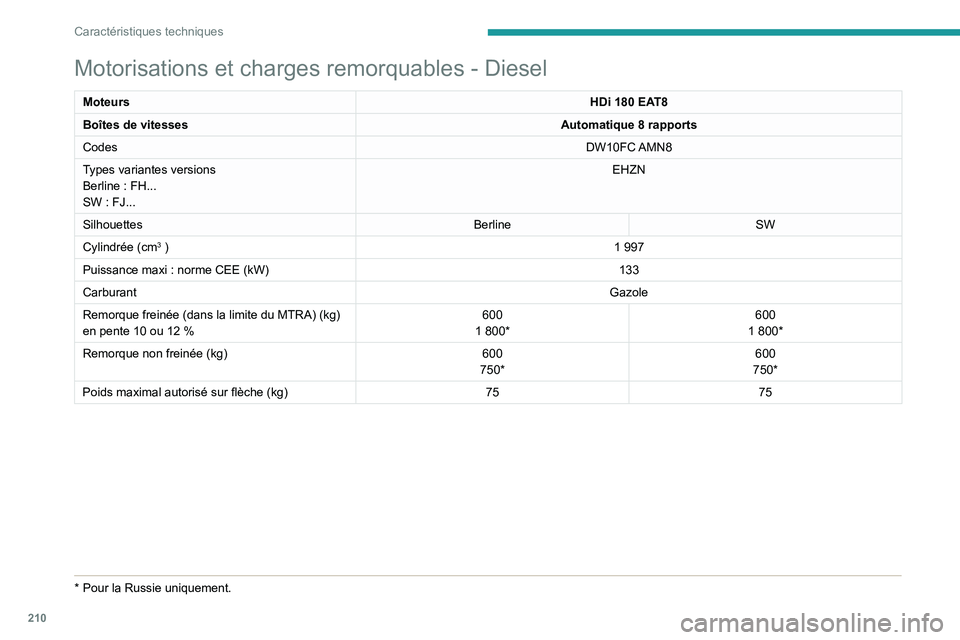

Motorisations et charges remorquables - Diesel
MoteursHDi 180 EAT8
Boîtes de vitesses Automatique 8
rapports
Codes DW10FC AMN8
Types variantes versions
Berline
: FH...
SW
: FJ... EHZN
Silhouettes BerlineSW
Cylindrée (cm
3 ) 1 997
Puissance maxi : norme CEE (kW) 133
Carburant Gazole
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12
% 600
1 800* 600
1 800*
Remorque non freinée (kg) 600
750* 600
750*
Poids maximal autorisé sur flèche (kg) 7575
* Pour la Russie uniquement.

2 11
Caractéristiques techniques

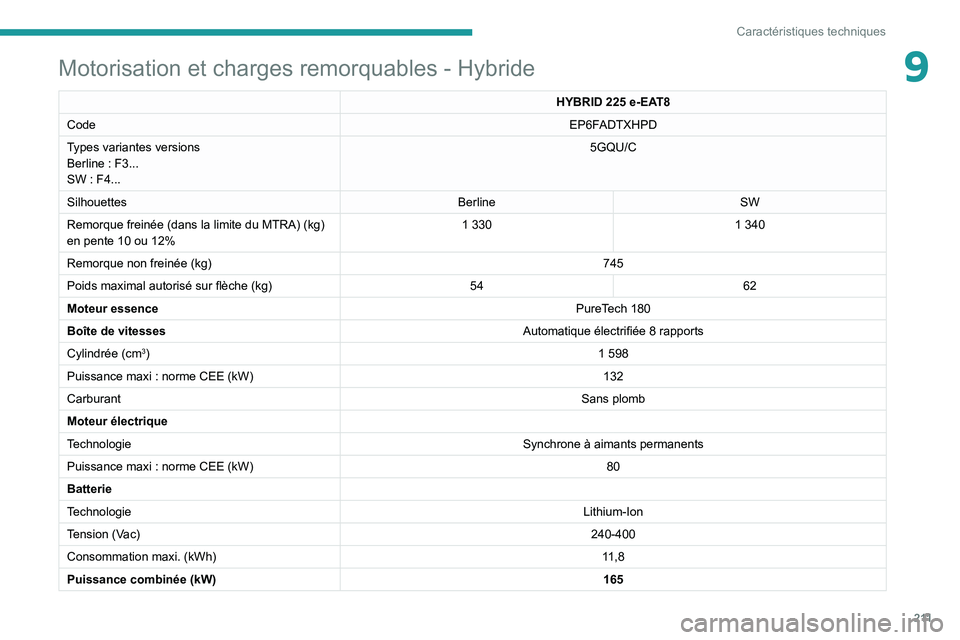

9Motorisation et charges remorquables - Hybride
HYBRID 225 e-EAT8
Code EP6F
ADTXHPD
Types variantes versions
Berline

: F3...
SW

: F4... 5GQU/C
Silhouettes BerlineSW
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12% 1 330
1 340
Remorque non freinée (kg) 745
Poids maximal autorisé sur flèche (kg) 5462
Moteur essence PureTech
180
Boîte de vitesses Automatique électrifiée 8
rapports
Cylindrée (cm
3) 1 598
Puissance maxi : norme CEE (kW) 132
Carburant Sans plomb
Moteur électrique
Technologie Synchrone à aimants permanents
Puissance maxi
: norme CEE (kW) 80
Batterie
Technologie Lithium-Ion
Tension (Vac) 240-400
Consommation maxi. (kWh) 11,8
Puissance combinée (kW) 165

212
Caractéristiques techniques

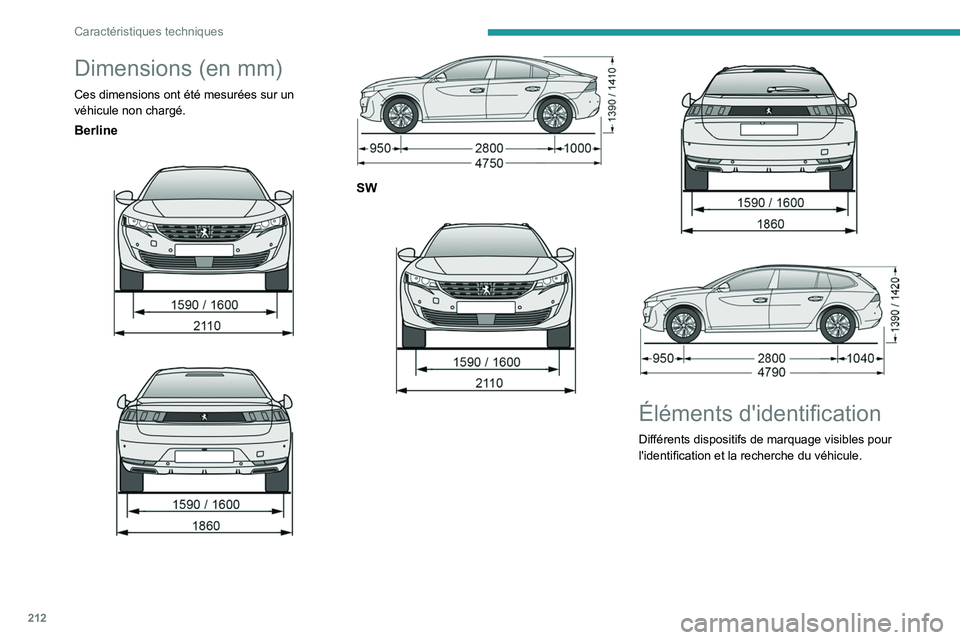

Dimensions (en mm)
Ces dimensions ont été mesurées sur un
véhicule non chargé.
Berline



SW



Éléments d'identification
Différents dispositifs de marquage visibles pour
l'identification et la recherche du véhicule.

213
Caractéristiques techniques
9

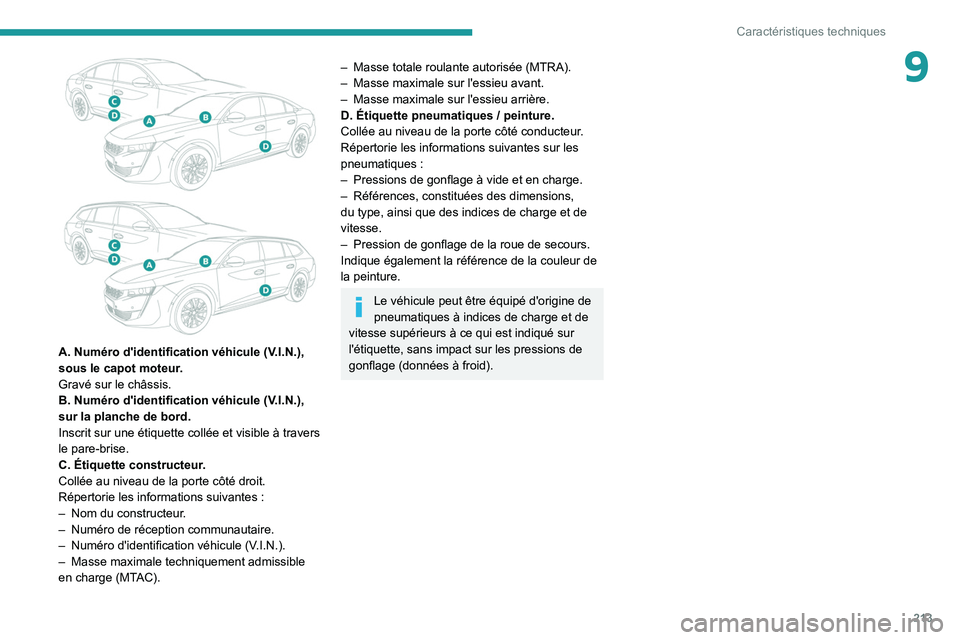

A. Numéro d'identification véhicule (V.I.N.),
sous le capot moteur.
Gravé sur le châssis.
B. Numéro d'identification véhicule (V.I.N.),
sur la planche de bord.
Inscrit sur une étiquette collée et visible à travers
le pare-brise.
C. Étiquette constructeur.
Collée au niveau de la porte côté droit.
Répertorie les informations suivantes :
–

Nom du constructeur
.
–

Numéro de réception communautaire.
–


Numéro d'identification véhicule (V
.I.N.).
–

Masse maximale techniquement admissible
en charge (MT

AC).
– Masse totale roulante autorisée (MTRA).
– Masse maximale sur l'essieu avant.
–

Masse maximale sur l'essieu arrière.
D. Étiquette pneumatiques

/ peinture.
Collée au niveau de la porte côté conducteur.
Répertorie les informations suivantes sur les
pneumatiques
:
–

Pressions de gonflage à vide et en charge.
–


Références, constituées des dimensions,
du type, ainsi que des indices de charge et de
vitesse.
–


Pression de gonflage de la roue de secours.
Indique également la référence de la couleur de
la peinture.
Le véhicule peut être équipé d'origine de
pneumatiques à indices de charge et de
vitesse supérieurs à ce qui est indiqué sur
l'étiquette, sans impact sur les pressions de
gonflage (données à froid).

214
PEUGEOT Connect Radio
PEUGEOT Connect
Radio


Autoradio multimédia - Applications - Téléphone
Bluetooth
®
Les fonctions et les réglages décrits
varient selon la version et la
configuration du véhicule.
Pour des raisons de sécurité et parce
qu’elles nécessitent une attention
soutenue de la part du conducteur, les
opérations suivantes doivent être réalisées
véhicule à l’arrêt et contact mis
:
–

Le jumelage du smartphone au système en
Bluetooth.
–


L'utilisation du smartphone.
–


Les connexions aux applications CarPlay®,
MirrorLinkTM ou Android Auto (certaines
applications interrompent leur affichage à la
reprise du roulage).
–

Les réglages et paramétrages du système.
Le système est protégé de manière à
fonctionner uniquement sur le véhicule.
L'affichage du message Mode économie
d'énergie signale la mise en veille imminente.
Les codes sources OSS (Open Source
Software) du système sont accessibles
aux adresses suivantes.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Premiers pas
Moteur tournant, un appui permet de
couper le son.
Contact coupé, un appui met le système en
marche.
Augmenter ou diminuer le volume à l'aide de la
molette ou des touches "plus" ou "moins" (selon
équipement).
Utiliser les touches disposées de chaque côté
ou en dessous de l'écran tactile pour accéder
aux menus, puis appuyer sur les boutons
matérialisés de l'écran tactile.
Selon modèle, utiliser les touches "Source" ou
"Menu" disposées à gauche de l'écran tactile
pour accéder aux carrousels des menus, puis
appuyer sur les boutons matérialisés de l'écran
tactile.
Il est à tout moment possible d'afficher le
carrousel des menus, par un appui court sur
l'écran, avec trois doigts.
Toutes les zones tactiles de l'écran sont de
couleur blanche.
Pour les pages avec plusieurs onglets en bas de
l'écran, il est posssible de changer de pages, soit
en appuyant sur l'onglet correspondant à la page
souhaitée, soit à l'aide d'un doigt, faire glisser les
pages vers la gauche ou vers la droite.
Appuyer dans la zone grisée pour remonter d’un
niveau ou pour valider.
Appuyer sur la flèche retour pour remonter d’un
niveau ou pour valider.
L'écran est de type "capacitif".
Pour entretenir l'écran, il est
recommandé d'utiliser un chiffon doux non
abrasif (chiffon à lunettes) sans produit
additionnel.
Ne pas utiliser d'objets pointus sur l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l’écran tactile
:
–

Rappel des informations de climatisation
(selon version), et accès direct au menu
correspondant.
–


Rappel des informations des menus Radio
Média

et Téléphone.

215
PEUGEOT Connect Radio
10– Rappel des informations de confidentialité.
– Accès aux Réglages de l’écran tactile et du
combiné numérique.
Sélection de la source sonore (selon
équipement)
:
–

Radios FM / DAB /
AM (selon équipement).
–

Téléphone connecté en Bluetooth et en
diffusion multimédia Bluetooth (streaming).
–


Clé USB.
–


Lecteur média connecté par la prise auxiliaire
(selon équipement).


Par l’intermédiaire du menu "Réglages",
il est possible de créer un profil relatif à
une personne seule ou à un groupe de
personnes ayant des points communs, avec
la possibilité de paramétrer une multitude de
réglages (mémoires radio, réglages audio,
ambiances...). La prise en compte des
réglages se fait automatiquement.
En cas de très forte chaleur, le volume
sonore peut être limité afin de préserver
le système. Il peut se mettre en veille
(extinction complète de l'écran et du son)
pendant une durée minimale de 5 minutes.
Le retour à la situation initiale s'effectue
lorsque la température de l'habitacle a baissé.
Commandes au volant
Commandes au volant -
Type 1

Radio :
Sélection station mémorisée inférieure /
supérieure.
Sélection élément précédent / suivant d’un menu
ou d’une liste.
Média :
Sélection du morceau précédent / suivant.
Sélection élément précédent / suivant d’un menu
ou d’une liste.
Radio :
Appui court : affichage de la liste des
stations.
Appui long : mise à jour de la liste.
Média :
Appui court : affichage de la liste des répertoires.
Appui long : affichage des types de tri
disponibles.
Changement de source sonore (Radio ;
USB ; AUX si équipement branché ; CD ;
Streaming).
Validation d'une sélection.
Augmentation du volume sonore.
Diminution du volume sonore.
Couper le son / Rétablir le son par appui
simultané sur les touches augmentation
et diminution du volume sonore.
Commandes au volant -
Type 2

Commandes vocales :
Cette commande se situe sur le volant ou
à l'extrémité de la commande d'éclairage (selon
équipement).
Appui court, commandes vocales du smartphone
via le système.
Augmentation du volume sonore.
Diminution du volume sonore.
Couper le son par un appui simultané
sur les touches augmentation et diminution du
volume sonore (selon équipement).
Rétablir le son par un appui sur une des deux
touches du volume sonore.

216
PEUGEOT Connect Radio
Média (appui court) : changer de source
multimédia.
Téléphone (appui court) : décrocher le
téléphone.
Appel en cours (appui court) : accéder au menu
téléphone.
Téléphone (appui long) : refuser un appel
entrant, raccrocher un appel en cours ; hors
appel en cours, accéder au menu téléphone.
Radio (rotation) : recherche automatique
de la station précédente / suivante.
Média (rotation) : plage précédente
/ suivante,
déplacement dans les listes.
Appui court : validation d'une sélection ; hors
sélection, accéder aux mémoires.
Radio : afficher la liste des stations.
Média : afficher la liste des pistes.
Radio (pression continue) : mettre à jour la liste
des stations captées.
Menus
Applications

Accéder à des équipements paramétrables.
Radio Media

Sélectionner une source sonore, une
station de radio.
Téléphone

Connecter un téléphone en Bluetooth®.
Exécuter certaines applications du
smartphone connecté via MirrorLink
TM, CarPlay®
ou Android Auto.
Réglages

Paramétrer un profil personnel et/ou
paramétrer le son (balance, ambiance, ...)
et l'affichage (langue, unités, date, heure, ...).

217
PEUGEOT Connect Radio
10Conduite

Activer, désactiver, paramétrer certaines fonctions du véhicule.
Navigation

Paramétrer le guidage et choisir sa
destination via MirrorLinkTM, CarPlay® ou
Android Auto.
Climatisation
21,518,5

Gérer les différents réglages de
température et de débit d'air.
Applications
Visualiser des photos
Insérer une clé USB dans la prise USB.
Afin de préserver le système, ne pas utiliser de répartiteur USB.
Le système gère les lectures de dossiers ainsi
que les lectures de fichiers images aux formats
:
.tiff

; .gif ; .jpg/jpeg ; .bmp ; .png.
Appuyer sur Applications pour afficher la page primaire.
Appuyer sur "Photos".
Sélectionner un dossier.
Sélectionner une image pour la visualiser.
Appuyer sur cette touche pour afficher le détail de la photo.
Appuyer sur la flèche retour pour remonter d’un niveau.
Gestion des messages
Appuyer sur Applications pour afficher la page primaire.
Appuyer sur "SMS".
Sélectionner l'onglet "SMS".
Appuyer sur cette touche pour sélectionner les paramètres d'affichage
des messages.
Appuyer sur cette touche pour rechercher et sélectionner un destinataire.
Sélectionner l'onglet "Messages rapides".
Appuyer sur cette touche pour sélectionner les paramètres d'affichage
des messages.
Appuyer sur cette touche pour rédiger un nouveau message.
Appuyer sur la corbeille en face du message choisi pour le supprimer.
Appuyer sur cette touche en face du message choisi pour afficher une page
secondaire.
Appuyer sur cette touche pour éditer le texte existant et le modifier.

218
PEUGEOT Connect Radio
Appuyer sur cette touche pour rédiger un nouveau message.
Appuyer sur la corbeille pour supprimer le message.
Radio
Sélectionner une station
Appuyer sur Radio Media pour afficher la page primaire.
Appuyer sur l’une des touches pour effectuer une recherche automatique des
stations de radio.
Ou
Déplacer le curseur pour effectuer une
recherche manuelle de fréquence
supérieure / inférieure.
Ou
Appuyer sur la fréquence.
Saisir les valeurs sur le clavier virtuel des
bandes FM et AM.
Appuyer sur "OK" pour valider.
La réception radiophonique peut être
perturbée par l’utilisation d’équipements
électriques non homologués par la Marque,
tels qu’un chargeur avec prise USB branché
dans la prise 12 V.
L'environnement extérieur (colline, immeuble,
tunnel, parking, sous-sol...) peut bloquer
la réception, y compris en mode de suivi
RDS. Ce phénomène est normal dans la
propagation des ondes radio et ne traduit
en aucune manière une défaillance de
l'autoradio.
Changer de bande
Appuyer sur Radio Media pour afficher la page primaire.
Appuyer sur la touche " OPTIONS" pour accéder
à la page secondaire.
Appuyer sur "Bande" pour changer de bande.
Appuyer dans la zone grisée pour valider.
Mémoriser une station
Sélectionner une station ou une fréquence.Faire un appui court sur l’étoile vide. Si
l’étoile est remplie, la station de radio est
déjà mémorisée.
Ou
Sélectionner une station ou une fréquence.
Appuyer sur "Mémoires".
Faire un appui long sur l’une des touches
pour mémoriser la station.
Activer / Désactiver le RDS
Le RDS, si activé, permet de continuer à écouter
une même station grâce au suivi de fréquence.
Appuyer sur Radio Media pour afficher la page primaire.
Appuyer sur la touche " OPTIONS" pour accéder
à la page secondaire.
Activer / Désactiver "RDS".
Appuyer dans la zone grisée pour valider.
Le suivi de station RDS n'est pas assuré
sur tout le pays, les stations de radio ne
couvrant pas 100
% du territoire. Cela
explique la perte de réception de la station
lors d'un trajet.
Afficher les informations textes
La fonction "Radio Texte" permet d’afficher des
informations transmises par la station radio,
relatives à l'émission de la station ou la chanson
en cours d'écoute.
Appuyer sur Radio Media pour afficher la
page primaire.
Appuyer sur la touche " OPTIONS" pour accéder
à la page secondaire.
Activer / Désactiver "INFO".
Appuyer dans la zone grisée pour valider.
Écouter les messages TA
La fonction TA (Trafic Announcement) rend
prioritaire l'écoute des messages d'alerte
TA. Pour être active, cette fonction nécessite
