Page 11 of 292
9
Sparsame Fahrweise

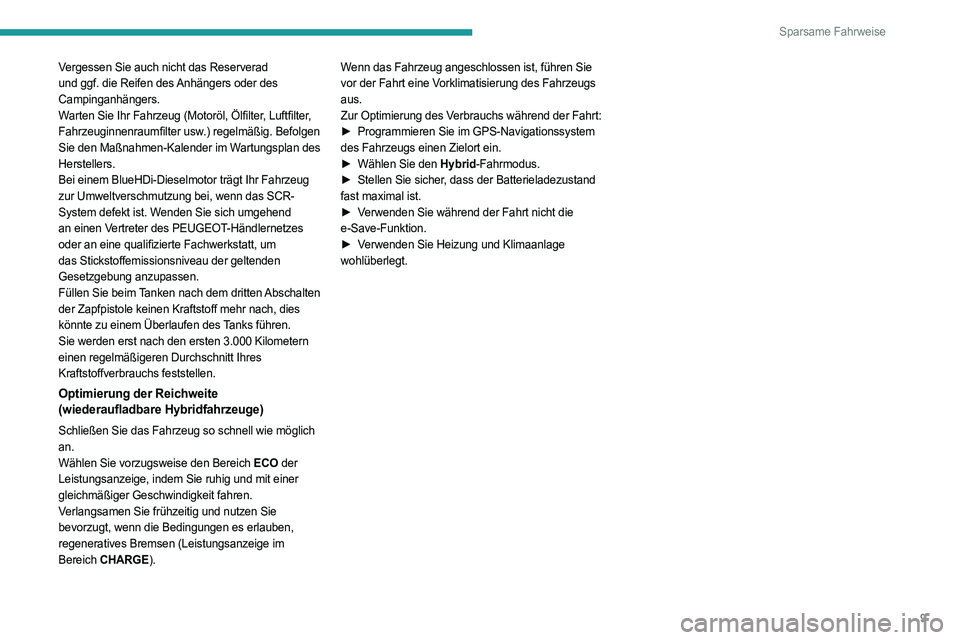

Vergessen Sie auch nicht das Reserverad
und ggf. die Reifen des Anhängers oder des
Campinganhängers.
Warten Sie Ihr Fahrzeug (Motoröl, Ölfilter, Luftfilter,
Fahrzeuginnenraumfilter usw.) regelmäßig. Befolgen
Sie den Maßnahmen-Kalender im Wartungsplan des
Herstellers.
Bei einem BlueHDi-Dieselmotor trägt Ihr Fahrzeug
zur Umweltverschmutzung bei, wenn das SCR-
System defekt ist. Wenden Sie sich umgehend
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, um
das Stickstoffemissionsniveau der geltenden
Gesetzgebung anzupassen.
Füllen Sie beim Tanken nach dem dritten
Abschalten
der Zapfpistole keinen Kraftstoff mehr nach, dies
könnte zu einem Überlaufen des Tanks führen.
Sie werden erst nach den ersten 3.000 Kilometern
einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs feststellen.
Optimierung der Reichweite
(wiederaufladbare Hybridfahrzeuge)
Schließen Sie das Fahrzeug so schnell wie möglich
an.
Wählen Sie vorzugsweise den Bereich ECO der
Leistungsanzeige, indem Sie ruhig und mit einer
gleichmäßiger Geschwindigkeit fahren.
Verlangsamen Sie frühzeitig und nutzen Sie
bevorzugt, wenn die Bedingungen es erlauben,
regeneratives Bremsen (Leistungsanzeige im
Bereich CHARGE). Wenn das Fahrzeug angeschlossen ist, führen Sie
vor der Fahrt eine Vorklimatisierung des Fahrzeugs
aus.
Zur Optimierung des Verbrauchs während der Fahrt:
â–º
Programmieren Sie
im GPS-Navigationssystem
des Fahrzeugs einen Zielort ein.
â–º
Wählen Sie den
Hybrid-Fahrmodus.
â–º
Stellen Sie sicher
, dass der Batterieladezustand
fast maximal ist.
â–º
V
erwenden Sie während der Fahrt nicht die
e-Save-Funktion.
â–º
V
erwenden Sie Heizung und Klimaanlage
wohlüberlegt.
Page 12 of 292
10

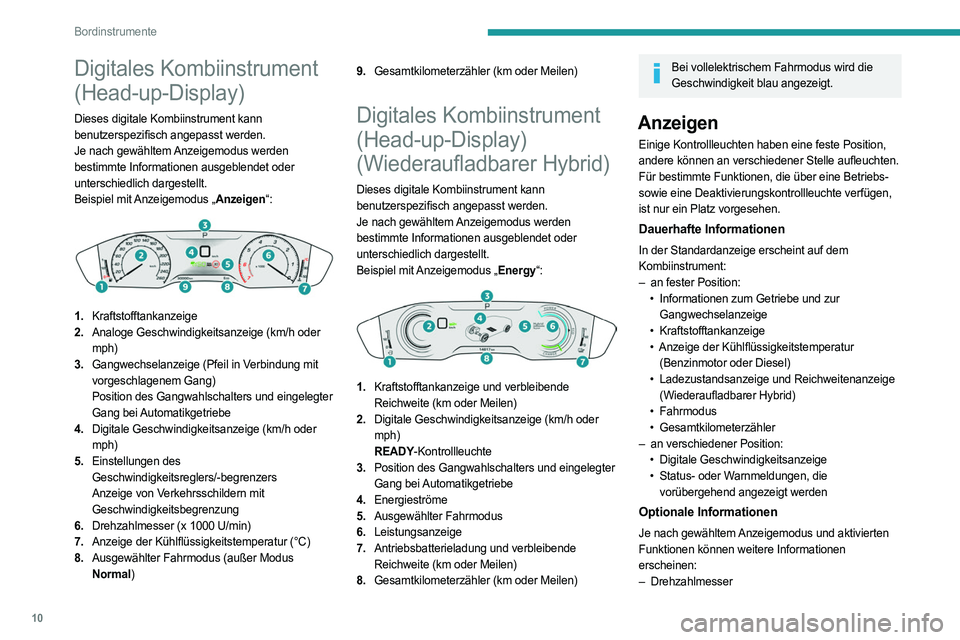

Bordinstrumente
Digitales Kombiinstrument
(Head-up-Display)
Dieses digitale Kombiinstrument kann
benutzerspezifisch angepasst werden.
Je nach gewähltem Anzeigemodus werden
bestimmte Informationen ausgeblendet oder
unterschiedlich dargestellt.
Beispiel mit Anzeigemodus „Anzeigen“:
1.Kraftstofftankanzeige
2. Analoge Geschwindigkeitsanzeige (km/h oder
mph)
3. Gangwechselanzeige (Pfeil in Verbindung mit
vorgeschlagenem Gang)
Position des Gangwahlschalters und eingelegter
Gang bei Automatikgetriebe
4. Digitale Geschwindigkeitsanzeige (km/h oder
mph)
5. Einstellungen des
Geschwindigkeitsreglers/-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
6. Drehzahlmesser (x 1000 U/min)
7. Anzeige der Kühlflüssigkeitstemperatur (°C)
8. Ausgewählter Fahrmodus (außer Modus
Normal) 9.
Gesamtkilometerzähler (km oder Meilen)
Digitales Kombiinstrument
(Head-up-Display)
(Wiederaufladbarer Hybrid)
Dieses digitale Kombiinstrument kann
benutzerspezifisch angepasst werden.
Je nach gewähltem Anzeigemodus werden
bestimmte Informationen ausgeblendet oder
unterschiedlich dargestellt.
Beispiel mit Anzeigemodus „Energy“:
1.Kraftstofftankanzeige und verbleibende
Reichweite (km oder Meilen)
2. Digitale Geschwindigkeitsanzeige (km/h oder
mph)
READY-Kontrollleuchte
3. Position des Gangwahlschalters und eingelegter
Gang bei Automatikgetriebe
4. Energieströme
5. Ausgewählter Fahrmodus
6. Leistungsanzeige
7. Antriebsbatterieladung und verbleibende
Reichweite (km oder Meilen)
8. Gesamtkilometerzähler (km oder Meilen)
Bei vollelektrischem Fahrmodus wird die
Geschwindigkeit blau angezeigt.
Anzeigen
Einige Kontrollleuchten haben eine feste Position,
andere können an verschiedener Stelle aufleuchten.
Für bestimmte Funktionen, die über eine Betriebs-
sowie eine Deaktivierungskontrollleuchte verfügen,
ist nur ein Platz vorgesehen.
Dauerhafte Informationen
In der Standardanzeige erscheint auf dem
Kombiinstrument:
–
an fester Position:
•
Informationen zum Getriebe und zur
Gangwechselanzeige
•
Kraftstofftankanzeige
•
Anzeige der Kühlflüssigkeitstemperatur
(Benzinmotor oder Diesel)
•
Ladezustandsanzeige und Reichweitenanzeige
(Wiederaufladbarer Hybrid)
•
Fahrmodus
•
Gesamtkilometerzähler
–
an verschiedener Position:
•
Digitale Geschwindigkeitsanzeige
•
Status- oder W
arnmeldungen, die
vorübergehend angezeigt werden
Optionale Informationen
Je nach gewähltem Anzeigemodus und aktivierten
Funktionen können weitere Informationen
erscheinen:
–
Drehzahlmesser
Page 13 of 292
11
Bordinstrumente

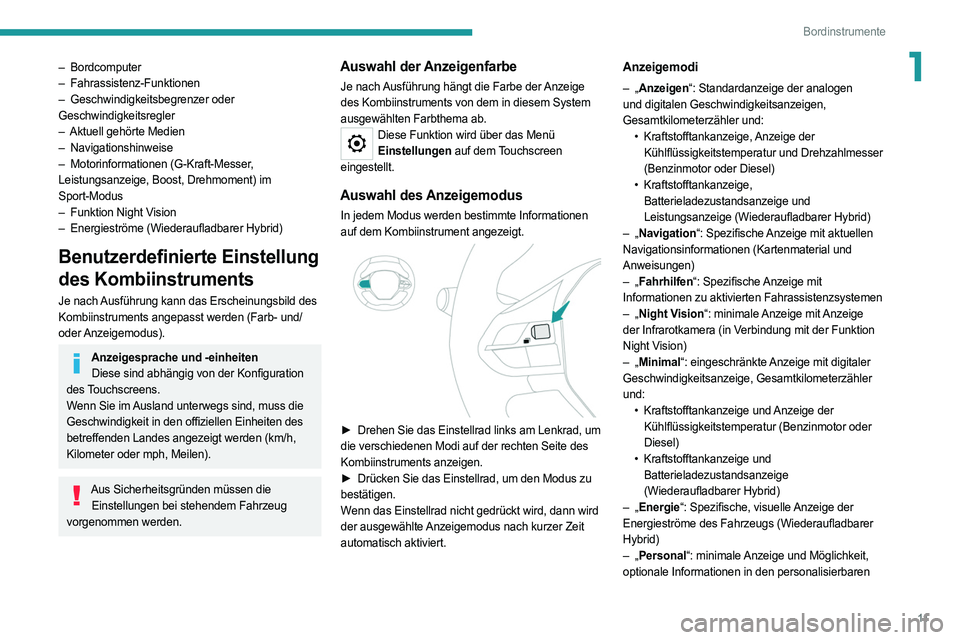

1– Bordcomputer
– Fahrassistenz-Funktionen
–
Geschwindigkeitsbegrenzer oder
Geschwindigkeitsregler
–
Aktuell gehörte Medien
–
Navigationshinweise
–
Motorinformationen (G-Kraft-Messer
,
Leistungsanzeige, Boost, Drehmoment) im
Sport-Modus
–
Funktion Night V
ision
–
Energieströme (Wiederaufladbarer Hybrid)
Benutzerdefinierte Einstellung
des Kombiinstruments
Je nach Ausführung kann das Erscheinungsbild des
Kombiinstruments angepasst werden (Farb- und/
oder Anzeigemodus).
Anzeigesprache und -einheitenDiese sind abhängig von der Konfiguration
des Touchscreens.
Wenn Sie im Ausland unterwegs sind, muss die
Geschwindigkeit in den offiziellen Einheiten des
betreffenden Landes angezeigt werden (km/h,
Kilometer oder mph, Meilen).
Aus Sicherheitsgründen müssen die Einstellungen bei stehendem Fahrzeug
vorgenommen werden.
Auswahl der Anzeigenfarbe
Je nach Ausführung hängt die Farbe der Anzeige
des Kombiinstruments von dem in diesem System
ausgewählten Farbthema ab.
Diese Funktion wird über das Menü Einstellungen auf dem Touchscreen
eingestellt.
Auswahl des Anzeigemodus
In jedem Modus werden bestimmte Informationen
auf dem Kombiinstrument angezeigt.
â–º Drehen Sie das Einstellrad links am Lenkrad, um
die verschiedenen Modi auf der rechten Seite des
Kombiinstruments anzeigen.
â–º
Drücken Sie das Einstellrad, um den Modus zu
bestätigen.
Wenn das Einstellrad nicht gedrückt wird, dann wird
der ausgewählte Anzeigemodus nach kurzer Zeit
automatisch aktiviert.
Anzeigemodi
– „Anzeigen“: Standardanzeige der analogen
und digitalen Geschwindigkeitsanzeigen,
Gesamtkilometerzähler und: •
Kraftstofftankanzeige,
Anzeige der
Kühlflüssigkeitstemperatur und Drehzahlmesser
(Benzinmotor oder Diesel)
•
Kraftstofftankanzeige,
Batterieladezustandsanzeige und
Leistungsanzeige (Wiederaufladbarer Hybrid)
–
„Navigation“: Spezifische Anzeige mit aktuellen
Navigationsinformationen (Kartenmaterial und
Anweisungen)
–
„Fahrhilfen“: Spezifische Anzeige mit
Informationen zu aktivierten Fahrassistenzsystemen
–
„Night Vision“: minimale Anzeige mit Anzeige
der Infrarotkamera (in Verbindung mit der Funktion
Night Vision)
–
„Minimal“: eingeschränkte Anzeige mit digitaler
Geschwindigkeitsanzeige, Gesamtkilometerzähler
und: •
Kraftstofftankanzeige und
Anzeige der
Kühlflüssigkeitstemperatur (Benzinmotor oder
Diesel)
•
Kraftstofftankanzeige und
Batterieladezustandsanzeige
(Wiederaufladbarer Hybrid)
–
„Energie“: Spezifische, visuelle Anzeige der
Energieströme des Fahrzeugs (Wiederaufladbarer
Hybrid)
–
„Personal“: minimale Anzeige und Möglichkeit,
optionale Informationen in den personalisierbaren
Page 14 of 292
12
Bordinstrumente

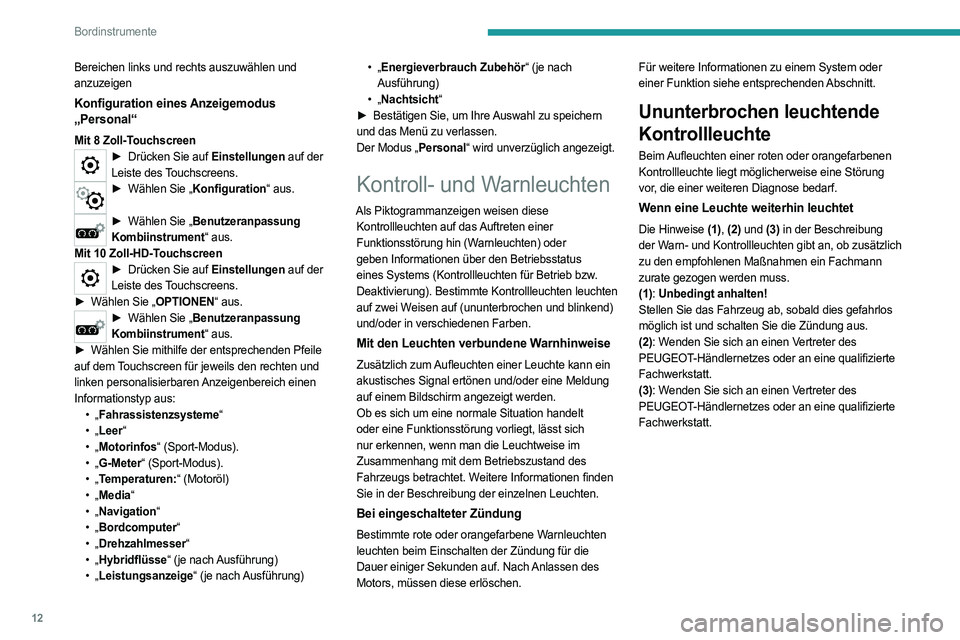

Bereichen links und rechts auszuwählen und
anzuzeigen
Konfiguration eines Anzeigemodus
„Personal“
Mit 8 Zoll-Touchscreen► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
► Wählen Sie „ Konfiguration“ aus.
► Wählen Sie „Benutzeranpassung
Kombiinstrument“ aus.
Mit 10 Zoll-HD-Touchscreen
► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
â–º
Wählen Sie „
OPTIONEN“ aus.
► Wählen Sie „ Benutzeranpassung
Kombiinstrument“ aus.
â–º
Wählen Sie mithilfe der entsprechenden Pfeile
auf dem Touchscreen für jeweils den rechten und
linken personalisierbaren Anzeigenbereich einen
Informationstyp aus: •
„Fahrassistenzsysteme“
•
„Leer“
•
„Motorinfos“ (Sport-Modus).
•
„G-Meter“ (Sport-Modus).
•
„Temperaturen:“ (Motoröl)
•
„Media“
•
„Navigation“
•
„Bordcomputer“
•
„Drehzahlmesser“
•
„Hybridflüsse“ (je nach Ausführung)
•
„Leistungsanzeige“ (je nach Ausführung) •
„Energieverbrauch Zubehör“ (je nach
Ausführung)
• „Nachtsicht“
â–º
Bestätigen Sie, um Ihre
Auswahl zu speichern
und das Menü zu verlassen.
Der Modus „Personal“ wird unverzüglich angezeigt.
Kontroll- und Warnleuchten
Als Piktogrammanzeigen weisen diese
Kontrollleuchten auf das Auftreten einer
Funktionsstörung hin (Warnleuchten) oder
geben Informationen über den Betriebsstatus
eines Systems (Kontrollleuchten für Betrieb bzw.
Deaktivierung). Bestimmte Kontrollleuchten leuchten
auf zwei Weisen auf (ununterbrochen und blinkend)
und/oder in verschiedenen Farben.
Mit den Leuchten verbundene Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte kann ein
akustisches Signal ertönen und/oder eine Meldung
auf einem Bildschirm angezeigt werden.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des
Fahrzeugs betrachtet. Weitere Informationen finden
Sie in der Beschreibung der einzelnen Leuchten.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene Warnleuchten
leuchten beim Einschalten der Zündung für die
Dauer einiger Sekunden auf. Nach Anlassen des
Motors, müssen diese erlöschen. Für weitere Informationen zu einem System oder
einer Funktion siehe entsprechenden Abschnitt.
Ununterbrochen leuchtende
Kontrollleuchte
Beim Aufleuchten einer roten oder orangefarbenen
Kontrollleuchte liegt möglicherweise eine Störung
vor, die einer weiteren Diagnose bedarf.
Wenn eine Leuchte weiterhin leuchtet
Die Hinweise (1),
(2) und (3) in der Beschreibung
der Warn- und Kontrollleuchten gibt an, ob zusätzlich
zu den empfohlenen Maßnahmen ein Fachmann
zurate gezogen werden muss.
(1): Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies gefahrlos
möglich ist und schalten Sie die Zündung aus.
(2): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
(3): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Page 15 of 292
13
Bordinstrumente

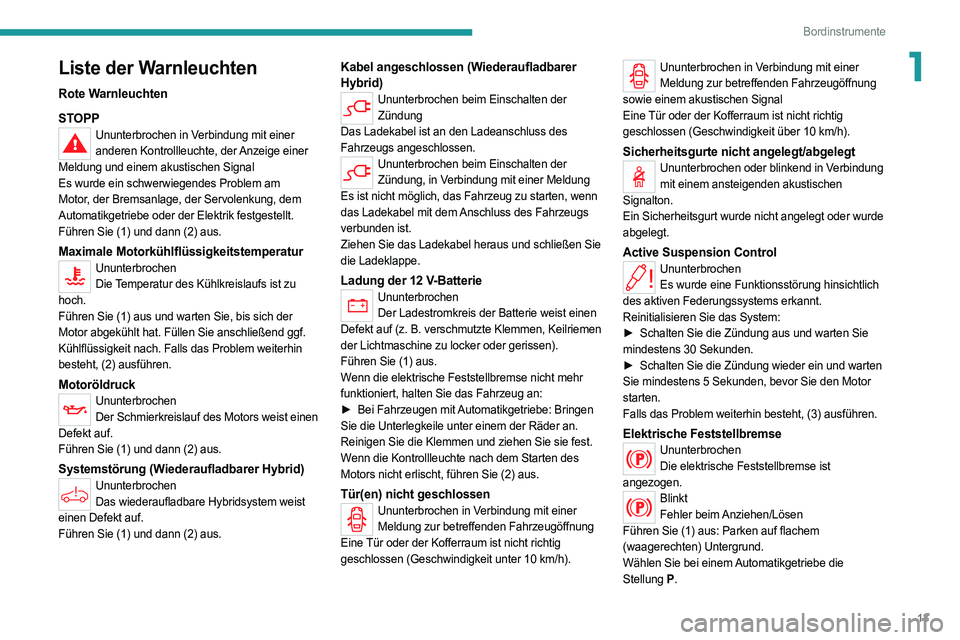

1Liste der Warnleuchten
Rote Warnleuchten
STOPP
Ununterbrochen in Verbindung mit einer anderen Kontrollleuchte, der Anzeige einer
Meldung und einem akustischen Signal
Es wurde ein schwerwiegendes Problem am
Motor, der Bremsanlage, der Servolenkung, dem
Automatikgetriebe oder der Elektrik festgestellt.
Führen Sie (1) und dann (2) aus.
Maximale MotorkühlflüssigkeitstemperaturUnunterbrochen Die Temperatur des Kühlkreislaufs ist zu
hoch.
Führen Sie (1) aus und warten Sie, bis sich der
Motor abgekühlt hat. Füllen Sie anschließend ggf.
Kühlflüssigkeit nach. Falls das Problem weiterhin
besteht, (2) ausführen.
MotoröldruckUnunterbrochen Der Schmierkreislauf des Motors weist einen
Defekt auf.
Führen Sie (1) und dann (2) aus.
Systemstörung (Wiederaufladbarer Hybrid)Ununterbrochen Das wiederaufladbare Hybridsystem weist
einen Defekt auf.
Führen Sie (1) und dann (2) aus.
Kabel angeschlossen (Wiederaufladbarer
Hybrid)
Ununterbrochen beim Einschalten der Zündung
Das Ladekabel ist an den Ladeanschluss des
Fahrzeugs angeschlossen.
Ununterbrochen beim Einschalten der Zündung, in Verbindung mit einer Meldung
Es ist nicht möglich, das Fahrzeug zu starten, wenn
das Ladekabel mit dem Anschluss des Fahrzeugs
verbunden ist.
Ziehen Sie das Ladekabel heraus und schließen Sie
die Ladeklappe.
Ladung der 12 V-BatterieUnunterbrochen Der Ladestromkreis der Batterie weist einen
Defekt auf (z.
B. verschmutzte Klemmen, Keilriemen
der Lichtmaschine zu locker oder gerissen).
Führen Sie (1) aus.
Wenn die elektrische Feststellbremse nicht mehr
funktioniert, halten Sie das Fahrzeug an:
â–º
Bei Fahrzeugen mit
Automatikgetriebe: Bringen
Sie die Unterlegkeile unter einem der Räder an.
Reinigen Sie die Klemmen und ziehen Sie sie fest.
Wenn die Kontrollleuchte nach dem Starten des
Motors nicht erlischt, führen Sie (2) aus.
Tür(en) nicht geschlossenUnunterbrochen in Verbindung mit einer Meldung zur betreffenden Fahrzeugöffnung
Eine Tür oder der Kofferraum ist nicht richtig
geschlossen (Geschwindigkeit unter 10 km/h).
Ununterbrochen in Verbindung mit einer Meldung zur betreffenden Fahrzeugöffnung
sowie einem akustischen Signal
Eine Tür oder der Kofferraum ist nicht richtig
geschlossen (Geschwindigkeit über 10 km/h).
Sicherheitsgurte nicht angelegt/abgelegtUnunterbrochen oder blinkend in Verbindung mit einem ansteigenden akustischen
Signalton.
Ein Sicherheitsgurt wurde nicht angelegt oder wurde
abgelegt.
Active Suspension ControlUnunterbrochen Es wurde eine Funktionsstörung hinsichtlich
des aktiven Federungssystems erkannt.
Reinitialisieren Sie das System:
â–º
Schalten Sie die Zündung aus und warten Sie
mindestens 30 Sekunden.
â–º
Schalten Sie die Zündung wieder ein und warten
Sie mindestens 5 Sekunden, bevor Sie den Motor
starten.
Falls das Problem weiterhin besteht, (3) ausführen.
Elektrische FeststellbremseUnunterbrochen Die elektrische Feststellbremse ist
angezogen.
Blinkt Fehler beim Anziehen/Lösen
Führen Sie (1) aus: Parken auf flachem
(waagerechten) Untergrund.
Wählen Sie bei einem Automatikgetriebe die
Stellung P.
Page 16 of 292

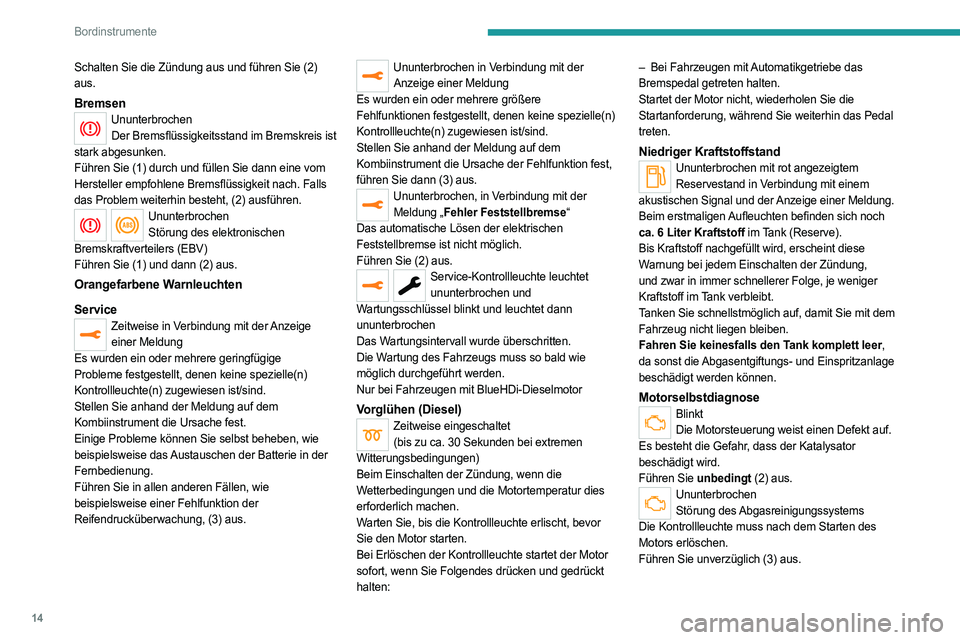

14
Bordinstrumente
Schalten Sie die Zündung aus und führen Sie (2)
aus.
BremsenUnunterbrochenDer Bremsflüssigkeitsstand im Bremskreis ist
stark abgesunken.
Führen Sie (1) durch und füllen Sie dann eine vom
Hersteller empfohlene Bremsflüssigkeit nach. Falls
das Problem weiterhin besteht, (2) ausführen.
Ununterbrochen Störung des elektronischen
Bremskraftverteilers (EBV)
Führen Sie (1) und dann (2) aus.
Orangefarbene Warnleuchten
Service
Zeitweise in Verbindung mit der Anzeige einer Meldung
Es wurden ein oder mehrere geringfügige
Probleme festgestellt, denen keine spezielle(n)
Kontrollleuchte(n) zugewiesen ist/sind.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest.
Einige Probleme können Sie selbst beheben, wie
beispielsweise das Austauschen der Batterie in der
Fernbedienung.
Führen Sie in allen anderen Fällen, wie
beispielsweise einer Fehlfunktion der
Reifendrucküberwachung, (3) aus.
Ununterbrochen in Verbindung mit der Anzeige einer Meldung
Es wurden ein oder mehrere größere
Fehlfunktionen festgestellt, denen keine spezielle(n)
Kontrollleuchte(n) zugewiesen ist/sind.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache der Fehlfunktion fest,
führen Sie dann (3) aus.
Ununterbrochen, in Verbindung mit der Meldung „Fehler Feststellbremse“
Das automatische Lösen der elektrischen
Feststellbremse ist nicht möglich.
Führen Sie (2) aus.
Service-Kontrollleuchte leuchtet ununterbrochen und
Wartungsschlüssel blinkt und leuchtet dann
ununterbrochen
Das Wartungsintervall wurde überschritten.
Die Wartung des Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Nur bei Fahrzeugen mit BlueHDi-Dieselmotor
Vorglühen (Diesel)Zeitweise eingeschaltet (bis zu ca. 30 Sekunden bei extremen
Witterungsbedingungen)
Beim Einschalten der Zündung, wenn die
Wetterbedingungen und die Motortemperatur dies
erforderlich machen.
Warten Sie, bis die Kontrollleuchte erlischt, bevor
Sie den Motor starten.
Bei Erlöschen der Kontrollleuchte startet der Motor
sofort, wenn Sie Folgendes drücken und gedrückt
halten: –
Bei Fahrzeugen mit
Automatikgetriebe das
Bremspedal getreten halten.
Startet der Motor nicht, wiederholen Sie die
Startanforderung, während Sie weiterhin das Pedal
treten.
Niedriger KraftstoffstandUnunterbrochen mit rot angezeigtem Reservestand in Verbindung mit einem
akustischen Signal und der Anzeige einer Meldung.
Beim erstmaligen Aufleuchten befinden sich noch
ca. 6 Liter Kraftstoff im Tank (Reserve).
Bis Kraftstoff nachgefüllt wird, erscheint diese
Warnung bei jedem Einschalten der Zündung,
und zwar in immer schnellerer Folge, je weniger
Kraftstoff im Tank verbleibt.
Tanken Sie schnellstmöglich auf, damit Sie mit dem
Fahrzeug nicht liegen bleiben.
Fahren Sie keinesfalls den Tank komplett leer,
da sonst die Abgasentgiftungs- und Einspritzanlage
beschädigt werden können.
MotorselbstdiagnoseBlinkt Die Motorsteuerung weist einen Defekt auf.
Es besteht die Gefahr, dass der Katalysator
beschädigt wird.
Führen Sie unbedingt (2) aus.
Ununterbrochen Störung des Abgasreinigungssystems
Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Führen Sie unverzüglich (3) aus.
Page 17 of 292

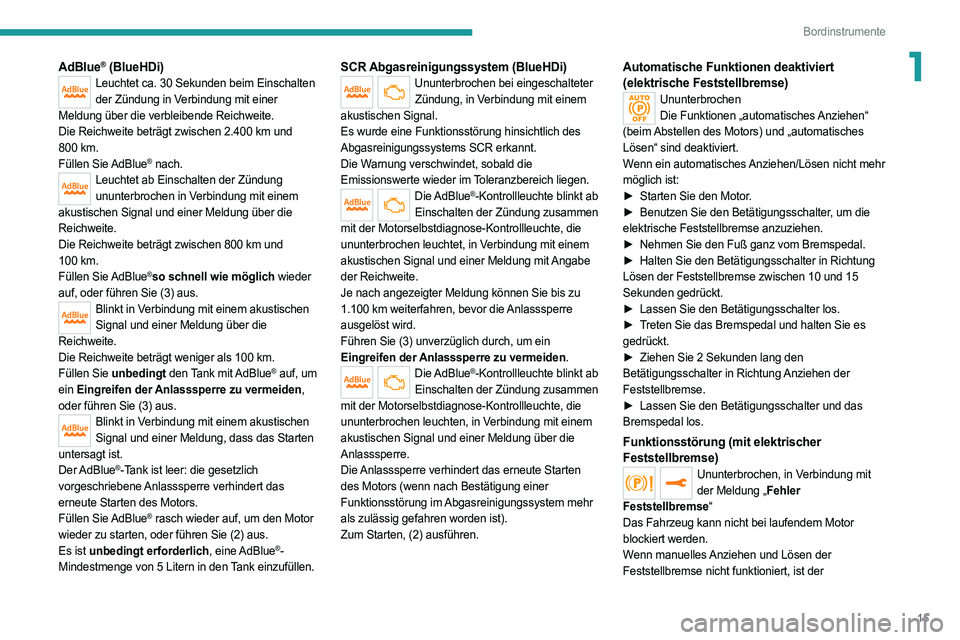

15
Bordinstrumente
1AdBlue® (BlueHDi)Leuchtet ca. 30 Sekunden beim Einschalten der Zündung in Verbindung mit einer
Meldung über die verbleibende Reichweite.
Die Reichweite beträgt zwischen 2.400
km und
800
km.
Füllen Sie AdBlue
® nach.Leuchtet ab Einschalten der Zündung ununterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt zwischen 800
km und
100
km.
Füllen Sie AdBlue
®so schnell wie möglich wieder
auf, oder führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt weniger als 100
km.
Füllen Sie unbedingt den Tank mit AdBlue
® auf, um
ein Eingreifen der Anlasssperre zu vermeiden,
oder führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen Signal und einer Meldung, dass das Starten
untersagt ist.
Der AdBlue
®-Tank ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.
Füllen Sie AdBlue
® rasch wieder auf, um den Motor
wieder zu starten, oder führen Sie (2) aus.
Es ist unbedingt erforderlich, eine AdBlue
®-
Mindestmenge von 5 Litern in den Tank einzufüllen.
SCR Abgasreinigungssystem (BlueHDi)Ununterbrochen bei eingeschalteter Zündung, in Verbindung mit einem
akustischen Signal.
Es wurde eine Funktionsstörung hinsichtlich des
Abgasreinigungssystems SCR erkannt.
Die Warnung verschwindet, sobald die
Emissionswerte wieder im Toleranzbereich liegen.
Die AdBlue®-Kontrollleuchte blinkt ab
Einschalten der Zündung zusammen
mit der Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchtet, in Verbindung mit einem
akustischen Signal und einer Meldung mit Angabe
der Reichweite.
Je nach angezeigter Meldung können Sie bis zu
1.100
km weiterfahren, bevor die Anlasssperre
ausgelöst wird.
Führen Sie (3) unverzüglich durch, um ein
Eingreifen der Anlasssperre zu vermeiden.
Die AdBlue®-Kontrollleuchte blinkt ab
Einschalten der Zündung zusammen
mit der Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchten, in Verbindung mit einem
akustischen Signal und einer Meldung über die
Anlasssperre.
Die Anlasssperre verhindert das erneute Starten
des Motors (wenn nach Bestätigung einer
Funktionsstörung im Abgasreinigungssystem mehr
als zulässig gefahren worden ist).
Zum Starten, (2) ausführen.
Automatische Funktionen deaktiviert
(elektrische Feststellbremse)
Ununterbrochen Die Funktionen „automatisches Anziehen“
(beim Abstellen des Motors) und „automatisches
Lösen“ sind deaktiviert.
Wenn ein automatisches Anziehen/Lösen nicht mehr
möglich ist:
â–º
Starten Sie den Motor
.
â–º
Benutzen Sie den Betätigungsschalter
, um die
elektrische Feststellbremse anzuziehen.
â–º
Nehmen Sie den Fuß ganz vom Bremspedal.
â–º
Halten Sie den Betätigungsschalter in Richtung
Lösen der Feststellbremse zwischen 10 und 15
Sekunden gedrückt.
â–º
Lassen Sie den Betätigungsschalter los.
â–º
T
reten Sie das Bremspedal und halten Sie es
gedrückt.
â–º
Ziehen Sie 2 Sekunden lang den
Betätigungsschalter in Richtung Anziehen der
Feststellbremse.
â–º
Lassen Sie den Betätigungsschalter und das
Bremspedal los.
Funktionsstörung (mit elektrischer
Feststellbremse)
Ununterbrochen, in Verbindung mit der Meldung „Fehler
Feststellbremse“
Das Fahrzeug kann nicht bei laufendem Motor
blockiert werden.
Wenn manuelles Anziehen und Lösen der
Feststellbremse nicht funktioniert, ist der
Page 18 of 292

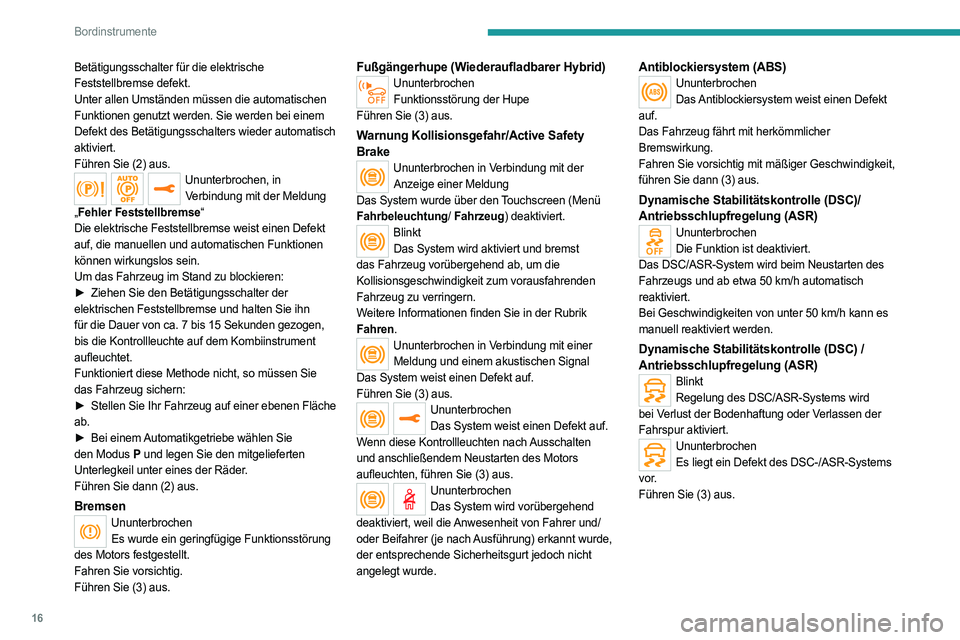

16
Bordinstrumente
Betätigungsschalter für die elektrische
Feststellbremse defekt.
Unter allen Umständen müssen die automatischen
Funktionen genutzt werden. Sie werden bei einem
Defekt des Betätigungsschalters wieder automatisch
aktiviert.
Führen Sie (2) aus.
Ununterbrochen, in Verbindung mit der Meldung
„ Fehler Feststellbremse“
Die elektrische Feststellbremse weist einen Defekt
auf, die manuellen und automatischen Funktionen
können wirkungslos sein.
Um das Fahrzeug im Stand zu blockieren:
â–º
Ziehen Sie den Betätigungsschalter der
elektrischen Feststellbremse und halten Sie ihn
für die Dauer von ca. 7 bis 15 Sekunden gezogen,
bis die Kontrollleuchte auf dem Kombiinstrument
aufleuchtet.
Funktioniert diese Methode nicht, so müssen Sie
das Fahrzeug sichern:
â–º
Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche
ab.
â–º
Bei einem
Automatikgetriebe wählen Sie
den Modus P und legen Sie den mitgelieferten
Unterlegkeil unter eines der Räder.
Führen Sie dann (2) aus.
BremsenUnunterbrochen Es wurde ein geringfügige Funktionsstörung
des Motors festgestellt.
Fahren Sie vorsichtig.
Führen Sie (3) aus.
Fußgängerhupe (Wiederaufladbarer Hybrid)Ununterbrochen Funktionsstörung der Hupe
Führen Sie (3) aus.
Warnung Kollisionsgefahr/Active Safety
Brake
Ununterbrochen in Verbindung mit der Anzeige einer Meldung
Das System wurde über den Touchscreen (Menü
Fahrbeleuchtung/ Fahrzeug) deaktiviert.
Blinkt
Das System wird aktiviert und bremst
das Fahrzeug vorübergehend ab, um die
Kollisionsgeschwindigkeit zum vorausfahrenden
Fahrzeug zu verringern.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Ununterbrochen in Verbindung mit einer Meldung und einem akustischen Signal
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Ununterbrochen Das System weist einen Defekt auf.
Wenn diese Kontrollleuchten nach Ausschalten
und anschließendem Neustarten des Motors
aufleuchten, führen Sie (3) aus.
Ununterbrochen Das System wird vorübergehend
deaktiviert, weil die Anwesenheit von Fahrer und/
oder Beifahrer (je nach Ausführung) erkannt wurde,
der entsprechende Sicherheitsgurt jedoch nicht
angelegt wurde.
Antiblockiersystem (ABS)Ununterbrochen Das Antiblockiersystem weist einen Defekt
auf.
Das Fahrzeug fährt mit herkömmlicher
Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
Dynamische Stabilitätskontrolle (DSC)/
Antriebsschlupfregelung (ASR)
Ununterbrochen Die Funktion ist deaktiviert.
Das DSC/ASR-System wird beim Neustarten des
Fahrzeugs und ab etwa 50
km/h automatisch
reaktiviert.
Bei Geschwindigkeiten von unter 50
km/h kann es
manuell reaktiviert werden.
Dynamische Stabilitätskontrolle (DSC) /
Antriebsschlupfregelung (ASR)
Blinkt Regelung des DSC/ASR-Systems wird
bei Verlust der Bodenhaftung oder Verlassen der
Fahrspur aktiviert.
Ununterbrochen Es liegt ein Defekt des DSC-/ASR-Systems
vor.
Führen Sie (3) aus.
Page 19 of 292
17
Bordinstrumente

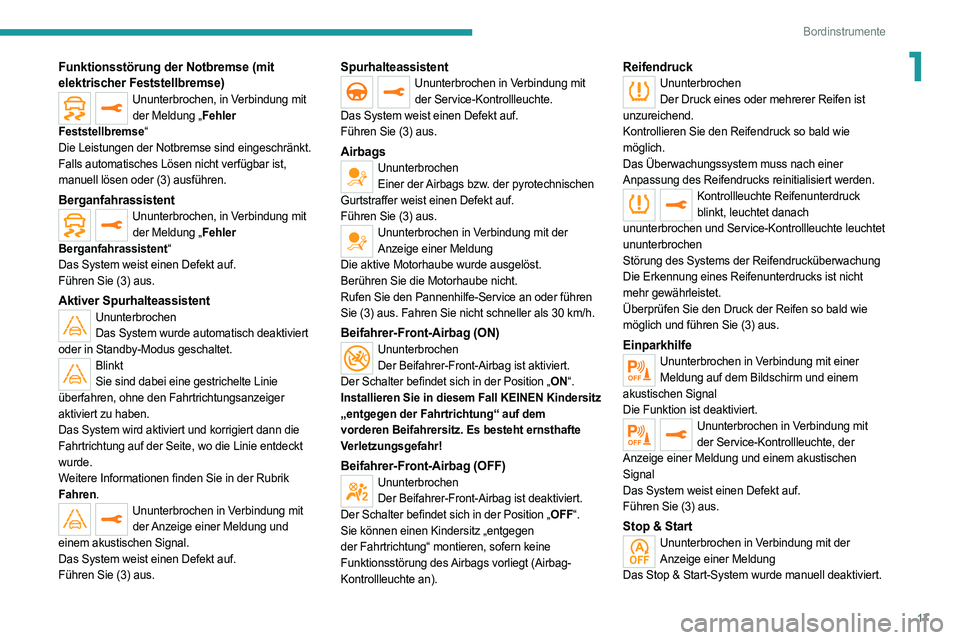

1Funktionsstörung der Notbremse (mit
elektrischer Feststellbremse)
Ununterbrochen, in Verbindung mit der Meldung „Fehler
Feststellbremse“
Die Leistungen der Notbremse sind eingeschränkt.
Falls automatisches Lösen nicht verfügbar ist,
manuell lösen oder (3) ausführen.
BerganfahrassistentUnunterbrochen, in Verbindung mit der Meldung „Fehler
Berganfahrassistent“
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Aktiver SpurhalteassistentUnunterbrochen Das System wurde automatisch deaktiviert
oder in Standby-Modus geschaltet.
Blinkt Sie sind dabei eine gestrichelte Linie
überfahren, ohne den Fahrtrichtungsanzeiger
aktiviert zu haben.
Das System wird aktiviert und korrigiert dann die
Fahrtrichtung auf der Seite, wo die Linie entdeckt
wurde.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Ununterbrochen in Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal.
Das System weist einen Defekt auf.
Führen Sie (3) aus.
SpurhalteassistentUnunterbrochen in Verbindung mit der Service-Kontrollleuchte.
Das System weist einen Defekt auf.
Führen Sie (3) aus.
AirbagsUnunterbrochen Einer der Airbags bzw. der pyrotechnischen
Gurtstraffer weist einen Defekt auf.
Führen Sie (3) aus.
Ununterbrochen in Verbindung mit der Anzeige einer Meldung
Die aktive Motorhaube wurde ausgelöst.
Berühren Sie die Motorhaube nicht.
Rufen Sie den Pannenhilfe-Service an oder führen
Sie (3) aus. Fahren Sie nicht schneller als 30 km/h.
Beifahrer-Front-Airbag (ON)Ununterbrochen Der Beifahrer-Front-Airbag ist aktiviert.
Der Schalter befindet sich in der Position „ON“.
Installieren Sie in diesem Fall KEINEN Kindersitz
„entgegen der Fahrtrichtung“ auf dem
vorderen Beifahrersitz. Es besteht ernsthafte
Verletzungsgefahr!
Beifahrer-Front-Airbag (OFF)Ununterbrochen Der Beifahrer-Front-Airbag ist deaktiviert.
Der Schalter befindet sich in der Position „OFF“.
Sie können einen Kindersitz „entgegen
der Fahrtrichtung“ montieren, sofern keine
Funktionsstörung des Airbags vorliegt (Airbag-
Kontrollleuchte an).
ReifendruckUnunterbrochen Der Druck eines oder mehrerer Reifen ist
unzureichend.
Kontrollieren Sie den Reifendruck so bald wie
möglich.
Das Ãœberwachungssystem muss nach einer
Anpassung des Reifendrucks reinitialisiert werden.
Kontrollleuchte Reifenunterdruck blinkt, leuchtet danach
ununterbrochen und Service-Kontrollleuchte leuchtet
ununterbrochen
Störung des Systems der Reifendrucküberwachung
Die Erkennung eines Reifenunterdrucks ist nicht
mehr gewährleistet.
Überprüfen Sie den Druck der Reifen so bald wie
möglich und führen Sie (3) aus.
EinparkhilfeUnunterbrochen in Verbindung mit einer Meldung auf dem Bildschirm und einem
akustischen Signal
Die Funktion ist deaktiviert.
Ununterbrochen in Verbindung mit der Service-Kontrollleuchte, der
Anzeige einer Meldung und einem akustischen
Signal
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Stop & StartUnunterbrochen in Verbindung mit der Anzeige einer Meldung
Das Stop & Start-System wurde manuell deaktiviert.
Page 20 of 292
18
Bordinstrumente

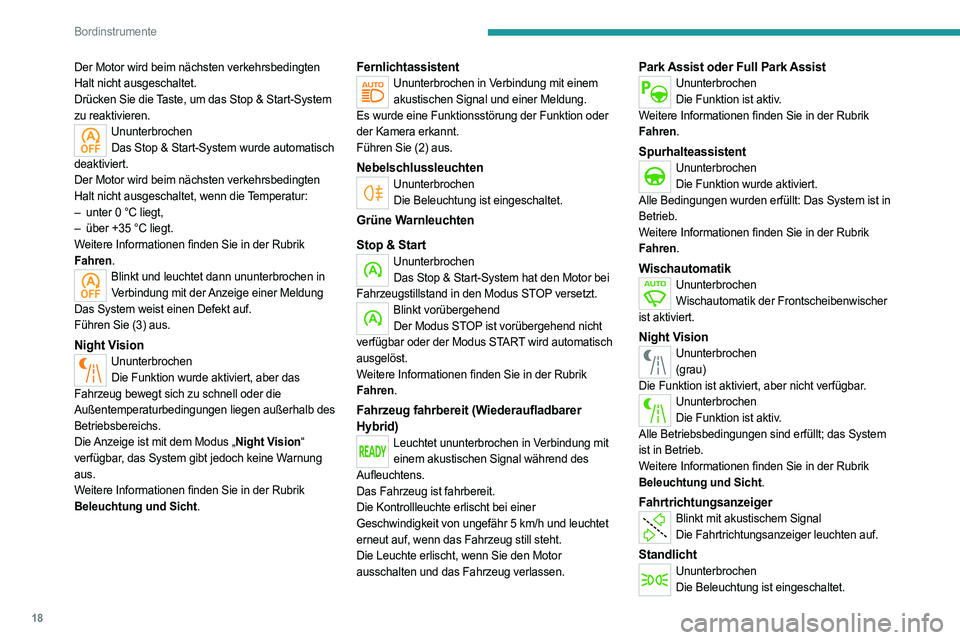

Der Motor wird beim nächsten verkehrsbedingten
Halt nicht ausgeschaltet.
Drücken Sie die Taste, um das Stop & Start-System
zu reaktivieren.
UnunterbrochenDas Stop & Start-System wurde automatisch
deaktiviert.
Der Motor wird beim nächsten verkehrsbedingten
Halt nicht ausgeschaltet, wenn die Temperatur:
–
unter 0 °C liegt,
–
über +35 °C liegt.
W
eitere Informationen finden Sie in der Rubrik
Fahren.
Blinkt und leuchtet dann ununterbrochen in Verbindung mit der Anzeige einer Meldung
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Night VisionUnunterbrochen Die Funktion wurde aktiviert, aber das
Fahrzeug bewegt sich zu schnell oder die
Außentemperaturbedingungen liegen außerhalb des
Betriebsbereichs.
Die Anzeige ist mit dem Modus „Night Vision“
verfügbar, das System gibt jedoch keine Warnung
aus.
Weitere Informationen finden Sie in der Rubrik
Beleuchtung und Sicht.
FernlichtassistentUnunterbrochen in Verbindung mit einem akustischen Signal und einer Meldung.
Es wurde eine Funktionsstörung der Funktion oder
der Kamera erkannt.
Führen Sie (2) aus.
NebelschlussleuchtenUnunterbrochen Die Beleuchtung ist eingeschaltet.
Grüne Warnleuchten
Stop & Start
UnunterbrochenDas Stop & Start-System hat den Motor bei
Fahrzeugstillstand in den Modus STOP versetzt.
Blinkt vorübergehend Der Modus STOP ist vorübergehend nicht
verfügbar oder der Modus START wird automatisch
ausgelöst.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Fahrzeug fahrbereit (Wiederaufladbarer
Hybrid)
Leuchtet ununterbrochen in Verbindung mit einem akustischen Signal während des
Aufleuchtens.
Das Fahrzeug ist fahrbereit.
Die Kontrollleuchte erlischt bei einer
Geschwindigkeit von ungefähr 5
km/h und leuchtet
erneut auf, wenn das Fahrzeug still steht.
Die Leuchte erlischt, wenn Sie den Motor
ausschalten und das Fahrzeug verlassen.
Park Assist oder Full Park AssistUnunterbrochen Die Funktion ist aktiv.
Weitere Informationen finden Sie in der Rubrik
Fahren.
SpurhalteassistentUnunterbrochen Die Funktion wurde aktiviert.
Alle Bedingungen wurden erfüllt: Das System ist in
Betrieb.
Weitere Informationen finden Sie in der Rubrik
Fahren.
WischautomatikUnunterbrochen Wischautomatik der Frontscheibenwischer
ist aktiviert.
Night VisionUnunterbrochen (grau)
Die Funktion ist aktiviert, aber nicht verfügbar.
Ununterbrochen Die Funktion ist aktiv.
Alle Betriebsbedingungen sind erfüllt; das System
ist in Betrieb.
Weitere Informationen finden Sie in der Rubrik
Beleuchtung und Sicht.
FahrtrichtungsanzeigerBlinkt mit akustischem Signal Die Fahrtrichtungsanzeiger leuchten auf.
StandlichtUnunterbrochenDie Beleuchtung ist eingeschaltet.
