Gyakorlati tudnivalók

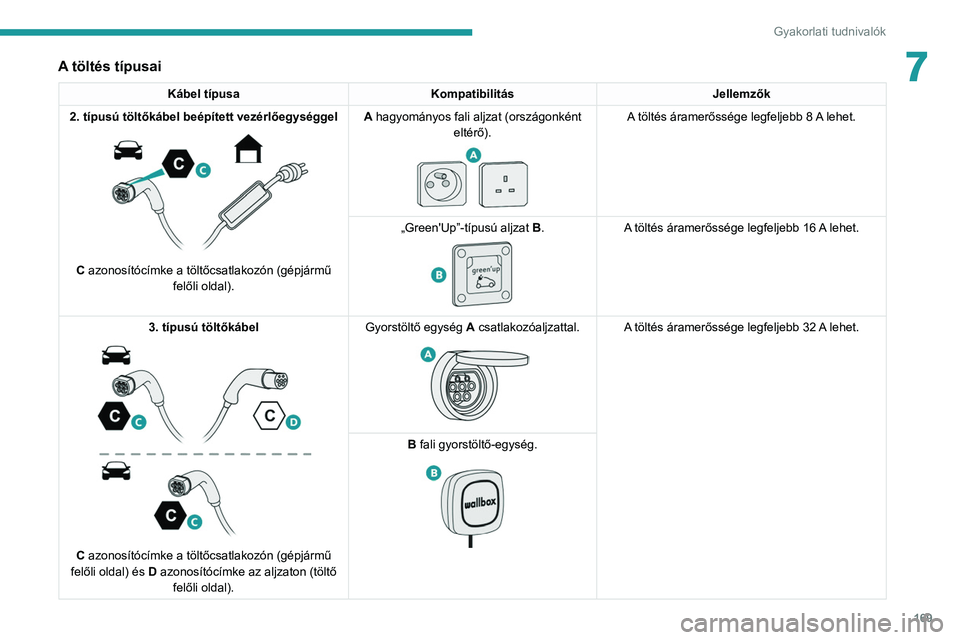

7A töltés típusai
Kábel típusaKompatibilitás Jellemzők
2. típusú töltőkábel beépített vezérlőegységgel


C azonosítócímke a töltőcsatlakozón (gépjármű felőli oldal). A hagyományos fali aljzat (országonként
eltérő).


A töltés áramerőssége legfeljebb 8 A lehet.
„Green'Up”-típusú aljzat B.


A töltés áramerőssége legfeljebb 16 A lehet.
3.

típusú töltőkábel


C azonosítócímke a töltőcsatlakozón (gépjármű
felőli oldal) és D azonosítócímke az aljzaton (töltő
felőli oldal). Gyorstöltő egység A csatlakozóaljzattal.


A töltés áramerőssége legfeljebb 32 A
lehet.
B fali gyorstöltő-egység.

170
Gyakorlati tudnivalók

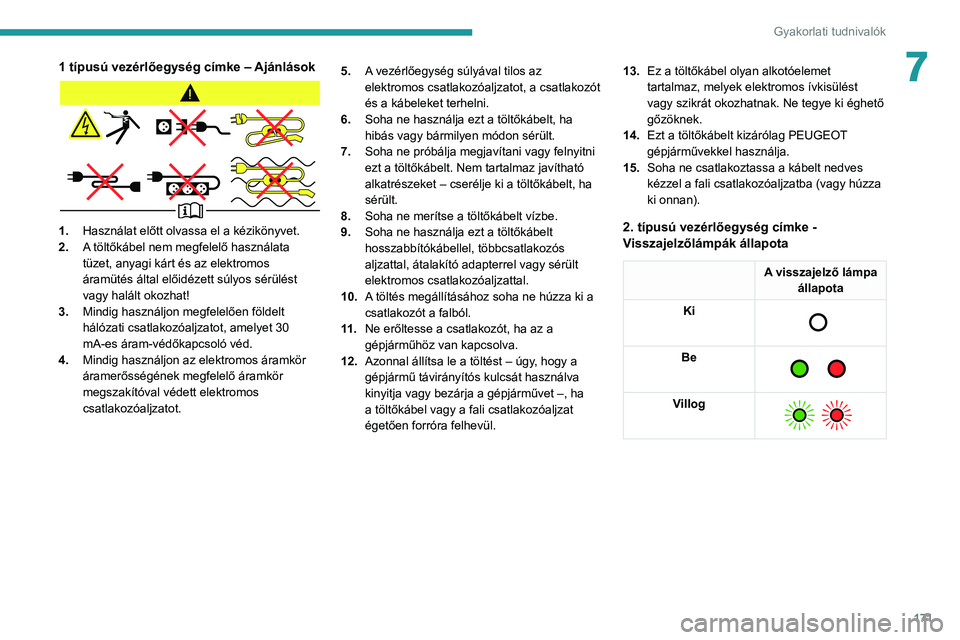

1 típusú vezérlőegység címke – Ajánlások
1.Használat előtt olvassa el a kézikönyvet.
2. A töltőkábel nem megfelelő használata
tüzet, anyagi kárt és az elektromos
áramütés által előidézett súlyos sérülést
vagy halált okozhat!
3. Mindig használjon megfelelően földelt
hálózati csatlakozóaljzatot, amelyet 30
mA-es áram-védőkapcsoló véd.
4. Mindig használjon az elektromos áramkör
áramerősségének megfelelő áramkör
megszakítóval védett elektromos
csatlakozóaljzatot.

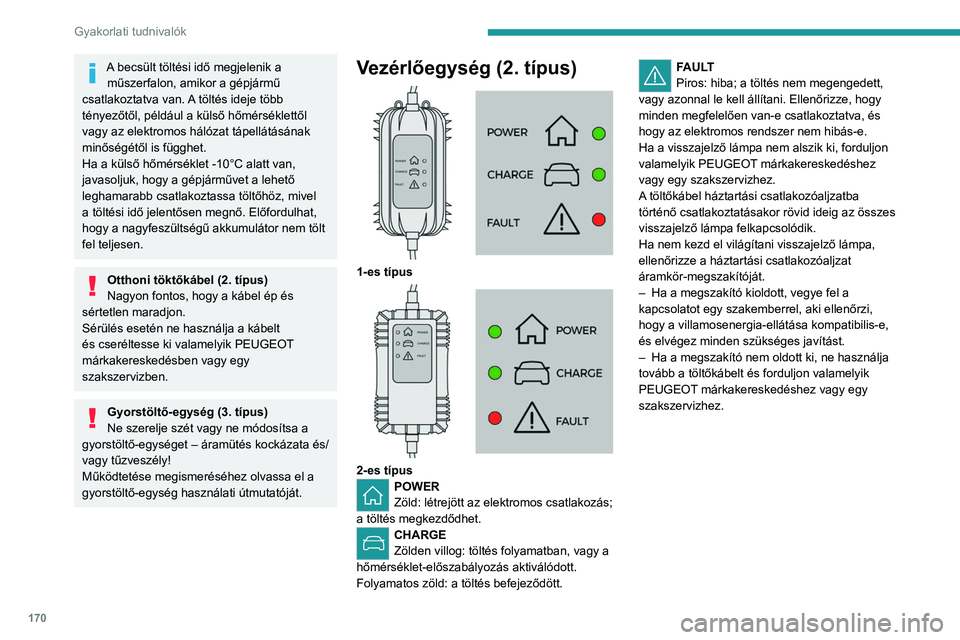

A becsült töltési idő megjelenik a
műszerfalon, amikor a gépjármű
csatlakoztatva van. A töltés ideje több
tényezőtől, például a külső hőmérséklettől
vagy az elektromos hálózat tápellátásának
minőségétől is függhet.
Ha a külső hőmérséklet -10°C alatt van,
javasoljuk, hogy a gépjárművet a lehető
leghamarabb csatlakoztassa töltőhöz, mivel
a töltési idő jelentősen megnő. Előfordulhat,
hogy a nagyfeszültségű akkumulátor nem tölt
fel teljesen.
Otthoni töktőkábel (2. típus)
Nagyon fontos, hogy a kábel ép és
sértetlen maradjon.
Sérülés esetén ne használja a kábelt
és cseréltesse ki valamelyik PEUGEOT

márkakereskedésben vagy egy
szakszervizben.
Gyorstöltő-egység (3. típus)
Ne szerelje szét vagy ne módosítsa a
gyorstöltő-egységet – áramütés kockázata és/
vagy tűzveszély!
Működtetése megismeréséhez olvassa el a
gyorstöltő-egység használati útmutatóját.
Vezérlőegység (2. típus)

1-es típus

2-es típusPOWER
Zöld: létrejött az elektromos csatlakozás;
a töltés megkezdődhet.
CHARGE
Zölden villog: töltés folyamatban, vagy a
hőmérséklet-előszabályozás aktiválódott.
Folyamatos zöld: a töltés befejeződött.
FAULT
Piros: hiba; a töltés nem megengedett,
vagy azonnal le kell állítani. Ellenőrizze, hogy
minden megfelelően van-e csatlakoztatva, és
hogy az elektromos rendszer nem hibás-e.
Ha a visszajelző lámpa nem alszik ki, forduljon
valamelyik PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.
A töltőkábel háztartási csatlakozóaljzatba
történő csatlakoztatásakor rövid ideig az összes
visszajelző lámpa felkapcsolódik.
Ha nem kezd el világítani visszajelző lámpa,
ellenőrizze a háztartási csatlakozóaljzat
áramkör-megszakítóját.
–

Ha a megszakító kioldott, vegye fel a
kapcsolatot egy szakemberrel, aki ellenőrzi,
hogy a villamosenergia-ellátása kompatibilis-e,
és elvégez minden szükséges javítást.
–


Ha a megszakító nem oldott ki, ne használja
tovább a töltőkábelt és forduljon valamelyik
PEUGEOT

márkakereskedéshez vagy egy
szakszervizhez.

171
Gyakorlati tudnivalók
71 típusú vezérlőegység címke – Ajánlások
1.Használat előtt olvassa el a kézikönyvet.
2. A töltőkábel nem megfelelő használata
tüzet, anyagi kárt és az elektromos
áramütés által előidézett súlyos sérülést
vagy halált okozhat!
3. Mindig használjon megfelelően földelt
hálózati csatlakozóaljzatot, amelyet 30
mA-es áram-védőkapcsoló véd.
4. Mindig használjon az elektromos áramkör
áramerősségének megfelelő áramkör
megszakítóval védett elektromos
csatlakozóaljzatot. 5.
A vezérlőegység súlyával tilos az
elektromos csatlakozóaljzatot, a csatlakozót
és a kábeleket terhelni.
6. Soha ne használja ezt a töltőkábelt, ha
hibás vagy bármilyen módon sérült.
7. Soha ne próbálja megjavítani vagy felnyitni
ezt a töltőkábelt. Nem tartalmaz javítható
alkatrészeket – cserélje ki a töltőkábelt, ha
sérült.
8. Soha ne merítse a töltőkábelt vízbe.
9. Soha ne használja ezt a töltőkábelt
hosszabbítókábellel, többcsatlakozós
aljzattal, átalakító adapterrel vagy sérült
elektromos csatlakozóaljzattal.
10. A töltés megállításához soha ne húzza ki a
csatlakozót a falból.
11 . Ne erőltesse a csatlakozót, ha az a
gépjárműhöz van kapcsolva.
12. Azonnal állítsa le a töltést – úgy, hogy a
gépjármű távirányítós kulcsát használva
kinyitja vagy bezárja a gépjárművet –, ha
a töltőkábel vagy a fali csatlakozóaljzat
égetően forróra felhevül. 13.
Ez a töltőkábel olyan alkotóelemet
tartalmaz, melyek elektromos ívkisülést
vagy szikrát okozhatnak. Ne tegye ki éghető
gőzöknek.
14. Ezt a töltőkábelt kizárólag PEUGEOT
gépjárművekkel használja.
15. Soha ne csatlakoztassa a kábelt nedves
kézzel a fali csatlakozóaljzatba (vagy húzza
ki onnan).2. típusú vezérlőegység címke -

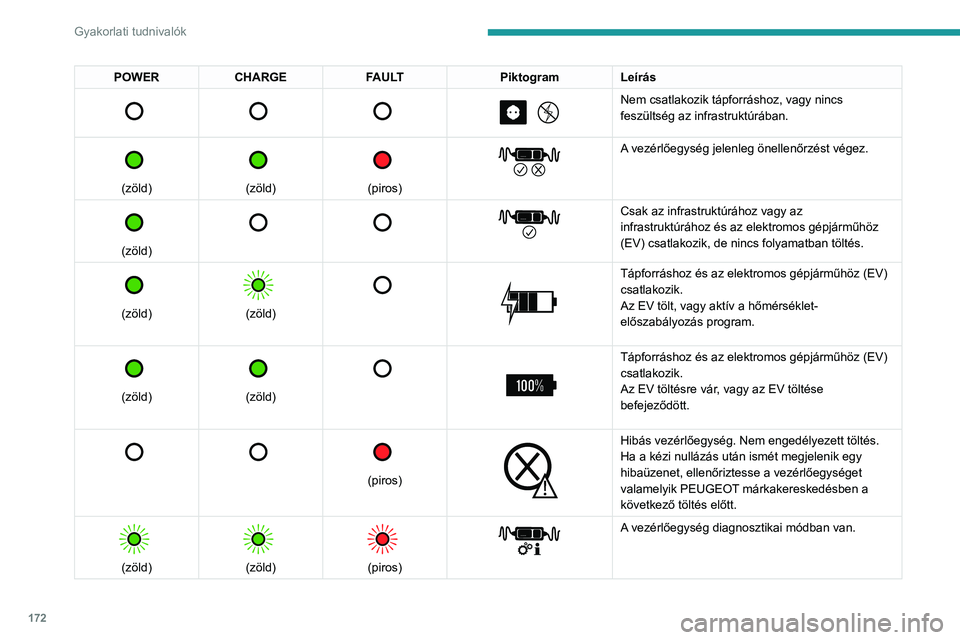

Visszajelzőlámpák állapota
A visszajelző lámpa
állapota
Ki


Be

Villog

172
Gyakorlati tudnivalók
2 típusú vezérlőegység címke – Ajánlások
Használat előtt olvassa el a kézikönyvet.
1.A töltőkábel nem megfelelő használata
tüzet, anyagi kárt és az elektromos
áramütés által előidézett súlyos sérülést
vagy halált okozhat!
2. Mindig használjon megfelelően földelt
hálózati csatlakozóaljzatot, amelyet 30
mA-es áram-védőkapcsoló véd.
3. Mindig használjon az elektromos áramkör
áramerősségének megfelelő áramkör
megszakítóval védett elektromos
csatlakozóaljzatot.
4. A vezérlőegység súlyával tilos az
elektromos csatlakozóaljzatot, a csatlakozót
és a kábeleket terhelni.
5. Soha ne használja ezt a töltőkábelt, ha
hibás vagy bármilyen módon sérült.
6. Soha ne próbálja megjavítani vagy felnyitni
ezt a töltőkábelt. Nem tartalmaz javítható
alkatrészeket – cserélje ki a töltőkábelt, ha
sérült.
7. Soha ne merítse a töltőkábelt vízbe.
POWER CHARGE FAULT PiktogramLeírás

Nem csatlakozik tápforráshoz, vagy nincs
feszültség az infrastruktúrában.


(zöld)


(zöld)


(piros)


A vezérlőegység jelenleg önellenőrzést végez.


(zöld)


Csak az infrastruktúrához vagy az
infrastruktúrához és az elektromos gépjárműhöz
(EV) csatlakozik, de nincs folyamatban töltés.


(zöld)


(zöld)



Tápforráshoz és az elektromos gépjárműhöz (EV)
csatlakozik.
Az EV tölt, vagy aktív a hőmérséklet-
előszabályozás program.


(zöld)


(zöld)



Tápforráshoz és az elektromos gépjárműhöz (EV)
csatlakozik.
Az EV töltésre vár, vagy az EV töltése
befejeződött.


(piros)


Hibás vezérlőegység. Nem engedélyezett töltés.
Ha a kézi nullázás után ismét megjelenik egy
hibaüzenet, ellenőriztesse a vezérlőegységet
valamelyik PEUGEOT márkakereskedésben a
következő töltés előtt.


(zöld)


(zöld)


(piros)


A vezérlőegység diagnosztikai módban van.

173
Gyakorlati tudnivalók

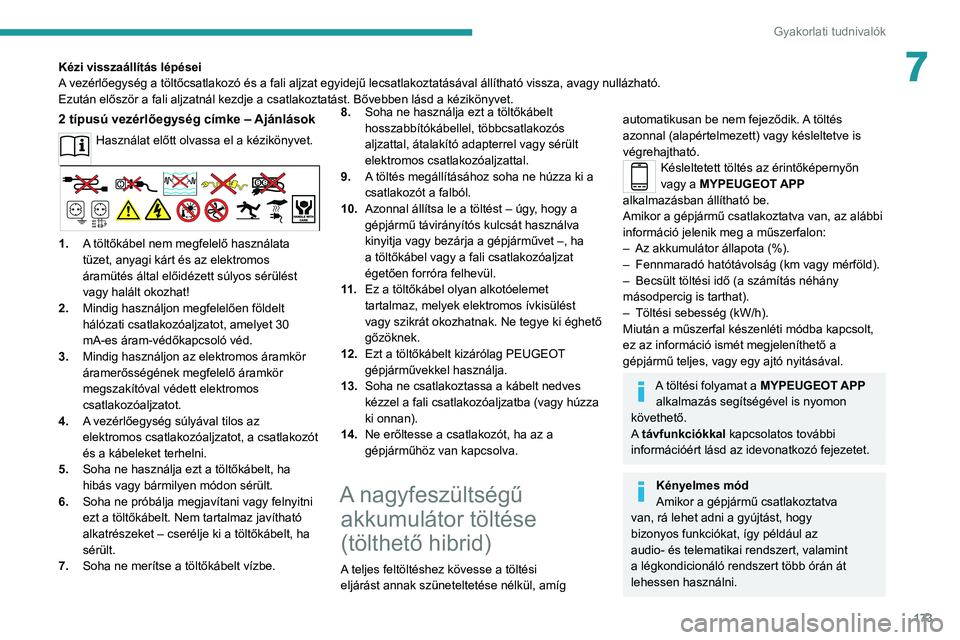

7Kézi visszaállítás lépései
A vezérlőegység a töltőcsatlakozó és a fali aljzat egyidejű lecsatlakoztatásával állítható vissza, avagy nullázható.
Ezután először a fali aljzatnál kezdje a csatlakoztatást. Bővebben lásd a kézikönyvet.
2 típusú vezérlőegység címke – Ajánlások
Használat előtt olvassa el a kézikönyvet.
1.A töltőkábel nem megfelelő használata
tüzet, anyagi kárt és az elektromos
áramütés által előidézett súlyos sérülést
vagy halált okozhat!
2. Mindig használjon megfelelően földelt
hálózati csatlakozóaljzatot, amelyet 30
mA-es áram-védőkapcsoló véd.
3. Mindig használjon az elektromos áramkör
áramerősségének megfelelő áramkör
megszakítóval védett elektromos
csatlakozóaljzatot.
4. A vezérlőegység súlyával tilos az
elektromos csatlakozóaljzatot, a csatlakozót
és a kábeleket terhelni.
5. Soha ne használja ezt a töltőkábelt, ha
hibás vagy bármilyen módon sérült.
6. Soha ne próbálja megjavítani vagy felnyitni
ezt a töltőkábelt. Nem tartalmaz javítható
alkatrészeket – cserélje ki a töltőkábelt, ha
sérült.
7. Soha ne merítse a töltőkábelt vízbe. 8.
Soha ne használja ezt a töltőkábelt
hosszabbítókábellel, többcsatlakozós
aljzattal, átalakító adapterrel vagy sérült
elektromos csatlakozóaljzattal.
9. A töltés megállításához soha ne húzza ki a
csatlakozót a falból.
10. Azonnal állítsa le a töltést – úgy, hogy a
gépjármű távirányítós kulcsát használva
kinyitja vagy bezárja a gépjárművet –, ha
a töltőkábel vagy a fali csatlakozóaljzat
égetően forróra felhevül.
11 . Ez a töltőkábel olyan alkotóelemet
tartalmaz, melyek elektromos ívkisülést
vagy szikrát okozhatnak. Ne tegye ki éghető
gőzöknek.
12. Ezt a töltőkábelt kizárólag PEUGEOT
gépjárművekkel használja.
13. Soha ne csatlakoztassa a kábelt nedves
kézzel a fali csatlakozóaljzatba (vagy húzza
ki onnan).
14. Ne erőltesse a csatlakozót, ha az a
gépjárműhöz van kapcsolva.
A nagyfeszültségű
akkumulátor töltése
(tölthető hibrid)
A teljes feltöltéshez kövesse a töltési
eljárást annak szüneteltetése nélkül, amíg
automatikusan be nem fejeződik. A töltés
azonnal (alapértelmezett) vagy késleltetve is
végrehajtható.
Késleltetett töltés az érintőképernyőn
vagy a
MYPEUGEOT APP
alkalmazásban állítható be.
Amikor a gépjármű csatlakoztatva van, az alábbi
információ jelenik meg a műszerfalon:
–

Az akkumulátor állapota (%).
–


Fennmaradó hatótávolság (km vagy mérföld).
–


Becsült töltési idő (a számítás néhány
másodpercig is tarthat).
–


Töltési sebesség (kW/h).
Miután a műszerfal készenléti módba kapcsolt,
ez az információ ismét megjeleníthető a
gépjármű teljes, vagy egy ajtó nyitásával.
A töltési folyamat a MYPEUGEOT APP alkalmazás segítségével is nyomon
követhető.
A távfunkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
Kényelmes mód
Amikor a gépjármű csatlakoztatva
van, rá lehet adni a gyújtást, hogy
bizonyos funkciókat, így például az
audio- és telematikai rendszert, valamint
a légkondicionáló rendszert több órán át
lehessen használni.

174
Gyakorlati tudnivalók

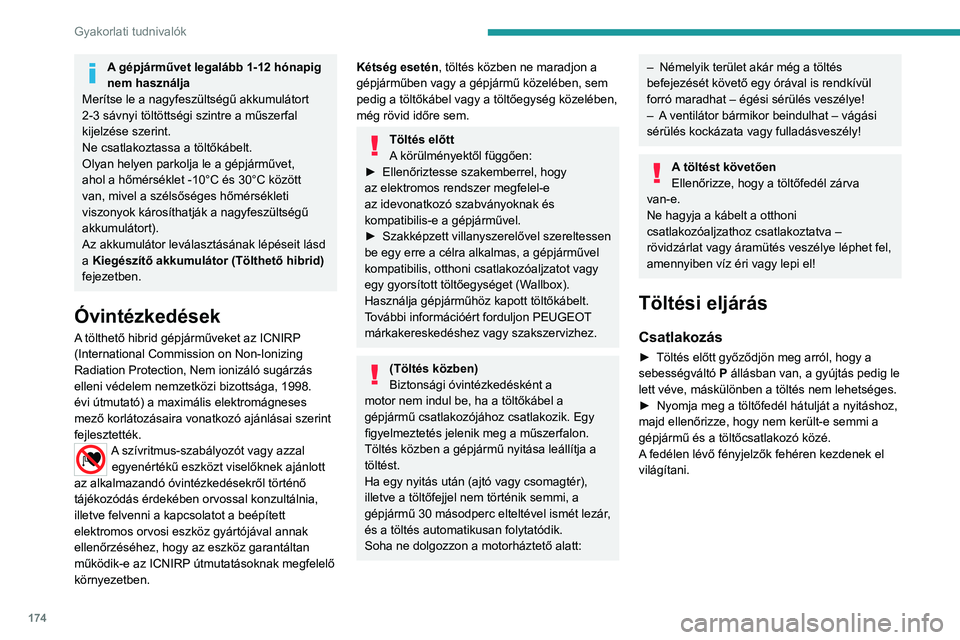

A gépjárművet legalább 1-12 hónapig
nem használja
Merítse le a nagyfeszültségű akkumulátort
2-3 sávnyi töltöttségi szintre a műszerfal
kijelzése szerint.
Ne csatlakoztassa a töltőkábelt.
Olyan helyen parkolja le a gépjárművet,
ahol a hőmérséklet -10°C és 30°C között
van, mivel a szélsőséges hőmérsékleti
viszonyok károsíthatják a nagyfeszültségű
akkumulátort).
Az akkumulátor leválasztásának lépéseit lásd
a Kiegészítő akkumulátor (Tölthető hibrid)
fejezetben.
Óvintézkedések
A tölthető hibrid gépjárműveket az ICNIRP
(International Commission on Non-Ionizing
Radiation Protection, Nem ionizáló sugárzás
elleni védelem nemzetközi bizottsága, 1998.
évi útmutató) a maximális elektromágneses
mező korlátozásaira vonatkozó ajánlásai szerint
fejlesztették.
A szívritmus-szabályozót vagy azzal egyenértékű eszközt viselőknek ajánlott
az alkalmazandó óvintézkedésekről történő
tájékozódás érdekében orvossal konzultálnia,
illetve felvenni a kapcsolatot a beépített
elektromos orvosi eszköz gyártójával annak
ellenőrzéséhez, hogy az eszköz garantáltan
működik-e az ICNIRP útmutatásoknak megfelelő
környezetben.
Kétség esetén , töltés közben ne maradjon a
gépjárműben vagy a gépjármű közelében, sem
pedig a töltőkábel vagy a töltőegység közelében,
még rövid időre sem.
Töltés előtt
A körülményektől függően:
►

Ellenőriztesse szakemberrel, hogy
az elektromos rendszer megfelel-e
az idevonatkozó szabványoknak és
kompatibilis-e a gépjárművel.
►


Szakképzett villanyszerelővel szereltessen
be egy erre a célra alkalmas, a gépjárművel
kompatibilis, otthoni csatlakozóaljzatot vagy
egy gyorsított töltőegységet (W

allbox).
Használja gépjárműhöz kapott töltőkábelt.
További információért forduljon PEUGEOT
márkakereskedéshez vagy szakszervizhez.
(Töltés közben)
Biztonsági óvintézkedésként a
motor nem indul be, ha a töltőkábel a
gépjármű csatlakozójához csatlakozik. Egy
figyelmeztetés jelenik meg a műszerfalon.
Töltés közben a gépjármű nyitása leállítja a
töltést.
Ha egy nyitás után (ajtó vagy csomagtér),
illetve a töltőfejjel nem történik semmi, a
gépjármű 30 másodperc elteltével ismét lezár,
és a töltés automatikusan folytatódik.
Soha ne dolgozzon a motorháztető alatt:
– Némelyik terület akár még a töltés
befejezését követő egy órával is rendkívül
forró maradhat – égési sérülés veszélye!
–

A
ventilátor bármikor beindulhat – vágási
sérülés kockázata vagy fulladásveszély!
A töltést követően
Ellenőrizze, hogy a töltőfedél zárva
van-e.
Ne hagyja a kábelt a otthoni
csatlakozóaljzathoz csatlakoztatva –
rövidzárlat vagy áramütés veszélye léphet fel,
amennyiben víz éri vagy lepi el!
Töltési eljárás
Csatlakozás
► Töltés előtt győződjön meg arról, hogy a
sebességváltó P állásban van, a gyújtás pedig le
lett véve, máskülönben a töltés nem lehetséges.
►

Nyomja meg a töltőfedél hátulját a nyitáshoz,
majd ellenőrizze, hogy nem került-e semmi a
gépjármű és a töltőcsatlakozó közé.
A

fedélen lévő fényjelzők fehéren kezdenek el
világítani.

175

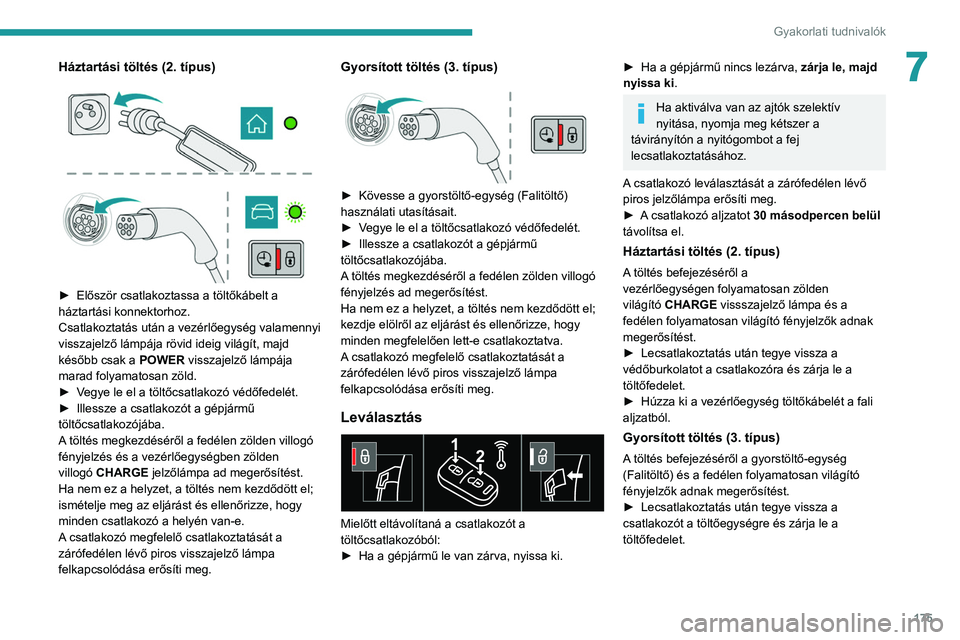

Gyakorlati tudnivalók
7Háztartási töltés (2. típus)



► Először csatlakoztassa a töltőkábelt a
háztartási konnektorhoz.
Csatlakoztatás után a vezérlőegység valamennyi
visszajelző lámpája rövid ideig világít, majd
később csak a
POWER visszajelző lámpája
marad folyamatosan zöld.
►

V
egye le el a töltőcsatlakozó védőfedelét.
►

Illessze a csatlakozót a gépjármű
töltőcsatlakozójába.
A

töltés megkezdéséről a fedélen zölden villogó
fényjelzés és a vezérlőegységben zölden
villogó

CHARGE
jelzőlámpa ad megerősítést.
Ha nem ez a helyzet, a töltés nem kezdődött el;
ismételje meg az eljárást és ellenőrizze, hogy
minden csatlakozó a helyén van-e.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
felkapcsolódása erősíti meg.
Gyorsított töltés (3. típus)

► Kövesse a gyorstöltő-egység (Falitöltő)
használati utasításait.
►

V
egye le el a töltőcsatlakozó védőfedelét.
►

Illessze a csatlakozót a gépjármű
töltőcsatlakozójába.
A

töltés megkezdéséről a fedélen zölden villogó
fényjelzés ad megerősítést.
Ha nem ez a helyzet, a töltés nem kezdődött el;
kezdje elölről az eljárást és ellenőrizze, hogy
minden megfelelően lett-e csatlakoztatva.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
felkapcsolódása erősíti meg.
Leválasztás

Mielőtt eltávolítaná a csatlakozót a
töltőcsatlakozóból:
►

Ha a gépjármű le van zárva, nyissa ki.
► Ha a gépjármű nincs lezárva, zárja le, majd
nyissa ki .
Ha aktiválva van az ajtók szelektív
nyitása, nyomja meg kétszer a
távirányítón a nyitógombot a fej
lecsatlakoztatásához.
A csatlakozó leválasztását a zárófedélen lévő
piros jelzőlámpa erősíti meg.
►

A

csatlakozó aljzatot 30 másodpercen belül
távolítsa el.
Háztartási töltés (2. típus)
A töltés befejezéséről a
vezérlőegységen folyamatosan zölden
világító
CHARGE vissszajelző lámpa és a
fedélen folyamatosan világító fényjelzők adnak
megerősítést.
►

Lecsatlakoztatás után tegye vissza a
védőburkolatot a csatlakozóra és zárja le a
töltőfedelet.
►


Húzza ki a vezérlőegység töltőkábelét a fali
aljzatból.
Gyorsított töltés (3. típus)
A töltés befejezéséről a gyorstöltő-egység
(Falitöltő) és a fedélen folyamatosan világító
fényjelzők adnak megerősítést.
►

Lecsatlakoztatás után tegye vissza a
csatlakozót a töltőegységre és zárja le a
töltőfedelet.

176

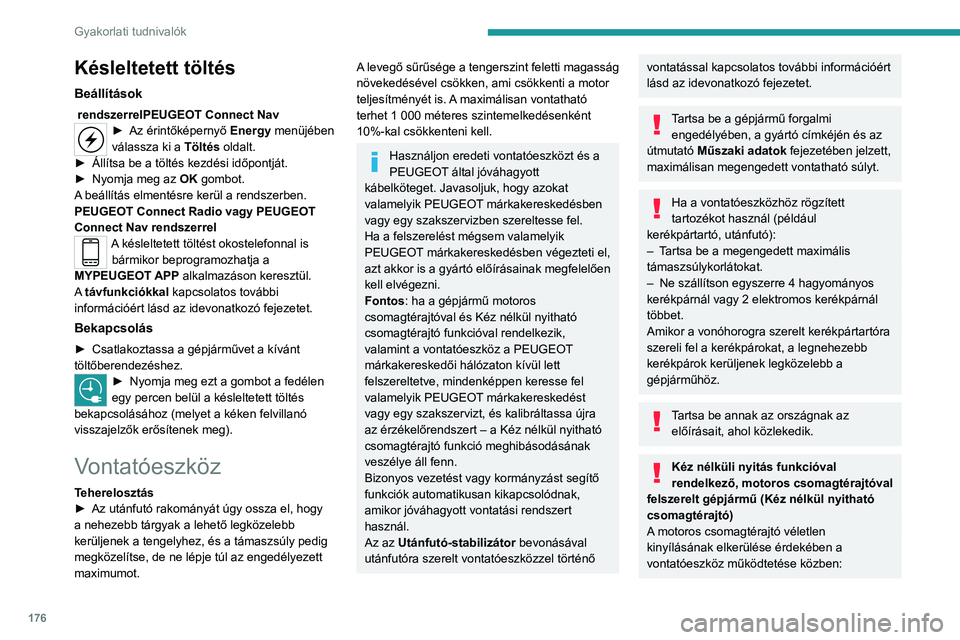

Gyakorlati tudnivalók
– Előbb kapcsolja ki előre ezt a funkciót a
gépjármű konfigurációs menüjében.
– Vagy vigye ki az elektronikus kulcsot a
felismerési zónából, ha a csomagtérajtó le
van zárva.
Visszahúzható vonóhorog
és vonórúd
Amikor a vontató eszköz nincs használatban, a hátsó lökhárító alá van behajtva.
Az összeszereléshez és tároláshoz nincs
szükség szerszámra.
Az eszköz használata előtt mindig állítsa le a járművet és húzza be a rögzítőféket.
A kipufogócsőhöz közeli terület nagyon
felforrósodhat, égésveszély!
Kéz nélküli nyitás funkcióval
rendelkező, motoros működtetésű
csomagtérajtóval felszerelt gépjármű
Annak érdekében, hogy elkerülje a
csomagtérajtó véletlen kinyitását, kövesse
a Vonóeszköz rész megfelelő szakaszában
szereplő javaslatokat.
Nyitókar
A vonógömb vagy a tárolási pozícióban vagy a
használati pozícióban van rögzítve.
Késleltetett töltés
Beállítások
rendszerrelPEUGEOT Connect Nav► Az érintőképerny ő Energy menüjében
válassza ki a Töltés oldalt.
►

Állítsa be a töltés kezdési időpontját.
►


Nyomja meg az OK

gombot.
A beállítás elmentésre kerül a rendszerben.
PEUGEOT Connect Radio vagy PEUGEOT
Connect Nav rendszerrel
A késleltetett töltést okostelefonnal is bármikor beprogramozhatja a
MYPEUGEOT APP alkalmazáson keresztül.
A távfunkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
Bekapcsolás
► Csatlakoztassa a gépjárművet a kívánt
töltőberendezéshez.
► Nyomja meg ezt a gombot a fedélen
egy percen belül a késleltetett töltés
bekapcsolásához (melyet a kéken felvillanó
visszajelzők erősítenek meg).
Vontatóeszköz
Teherelosztás
► Az utánfutó rakományát úgy ossza el, hogy
a nehezebb tárgyak a lehető legközelebb
kerüljenek a tengelyhez, és a támaszsúly pedig
megközelítse, de ne lépje túl az engedélyezett
maximumot.
A levegő sűrűsége a tengerszint feletti magasság
növekedésével csökken, ami csökkenti a motor
teljesítményét is. A maximálisan vontatható
terhet 1 000 méteres szintemelkedésenként
10%-kal csökkenteni kell.
Használjon eredeti vontatóeszközt és a
PEUGEOT által jóváhagyott
kábelköteget. Javasoljuk, hogy azokat
valamelyik PEUGEOT márkakereskedésben
vagy egy szakszervizben szereltesse fel.
Ha a felszerelést mégsem valamelyik
PEUGEOT márkakereskedésben végezteti el,
azt akkor is a gyártó előírásainak megfelelően
kell elvégezni.
Fontos: ha a gépjármű motoros
csomagtérajtóval és Kéz nélkül nyitható
csomagtérajtó funkcióval rendelkezik,
valamint a vontatóeszköz a PEUGEOT
márkakereskedői hálózaton kívül lett
felszereltetve, mindenképpen keresse fel
valamelyik PEUGEOT márkakereskedést
vagy egy szakszervizt, és kalibráltassa újra
az érzékelőrendszert
– a Kéz nélkül nyitható
csomagtérajtó funkció meghibásodásának
veszélye áll fenn.
Bizonyos vezetést vagy kormányzást segítő
funkciók automatikusan kikapcsolódnak,
amikor jóváhagyott vontatási rendszert
használ.
Az az Utánfutó-stabilizátor bevonásával
utánfutóra szerelt vontatóeszközzel történő
vontatással kapcsolatos további információért
lásd az idevonatkozó fejezetet.
Tartsa be a gépjármű forgalmi engedélyében, a gyártó címkéjén és az
útmutató Műszaki adatok fejezetében jelzett,
maximálisan megengedett vontatható súlyt.
Ha a vontatóeszközhöz rögzített
tartozékot használ (például
kerékpártartó, utánfutó):
–

T

artsa be a megengedett maximális
támaszsúlykorlátokat.
–

Ne szállítson egyszerre 4 hagyományos
kerékpárnál vagy 2 elektromos kerékpárnál
többet.
Amikor a vonóhorogra szerelt kerékpártartóra
szereli fel a kerékpárokat, a legnehezebb
kerékpárok kerüljenek legközelebb a
gépjárműhöz.
Tartsa be annak az országnak az előírásait, ahol közlekedik.
Kéz nélküli nyitás funkcióval
rendelkező, motoros csomagtérajtóval
felszerelt gépjármű (Kéz nélkül nyitható
csomagtérajtó)
A motoros csomagtérajtó véletlen
kinyílásának elkerülése érdekében a
vontatóeszköz működtetése közben:

177

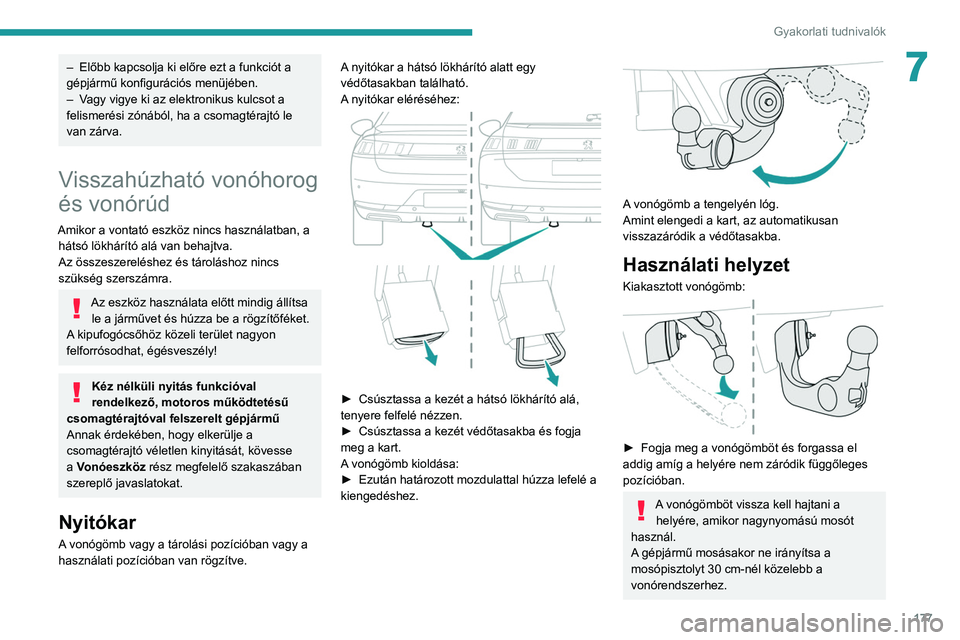

Gyakorlati tudnivalók
7– Előbb kapcsolja ki előre ezt a funkciót a
gépjármű konfigurációs menüjében.
–

V
agy vigye ki az elektronikus kulcsot a
felismerési zónából, ha a csomagtérajtó le
van zárva.
Visszahúzható vonóhorog
és vonórúd
Amikor a vontató eszköz nincs használatban, a hátsó lökhárító alá van behajtva.
Az összeszereléshez és tároláshoz nincs
szükség szerszámra.
Az eszköz használata előtt mindig állítsa le a járművet és húzza be a rögzítőféket.
A kipufogócsőhöz közeli terület nagyon
felforrósodhat, égésveszély!
Kéz nélküli nyitás funkcióval
rendelkező, motoros működtetésű
csomagtérajtóval felszerelt gépjármű
Annak érdekében, hogy elkerülje a
csomagtérajtó véletlen kinyitását, kövesse
a Vonóeszköz rész megfelelő szakaszában
szereplő javaslatokat.
Nyitókar
A vonógömb vagy a tárolási pozícióban vagy a
használati pozícióban van rögzítve. A nyitókar a hátsó lökhárító alatt egy
védőtasakban található.
A nyitókar eléréséhez:


► Csúsztassa a kezét a hátsó lökhárító alá,
tenyere felfelé nézzen.
►

Csúsztassa a kezét védőtasakba és fogja
meg a kart.
A

vonógömb kioldása:
►

Ezután határozott mozdulattal húzza lefelé a
kiengedéshez.


A vonógömb a tengelyén lóg.
Amint elengedi a kart, az automatikusan
visszazáródik a védőtasakba.
Használati helyzet
Kiakasztott vonógömb:

► Fogja meg a vonógömböt és forgassa el
addig amíg a helyére nem záródik függőleges
pozícióban.
A vonógömböt vissza kell hajtani a helyére, amikor nagynyomású mosót
használ.
A gépjármű mosásakor ne irányítsa a
mosópisztolyt 30
cm-nél közelebb a
vonórendszerhez.

178

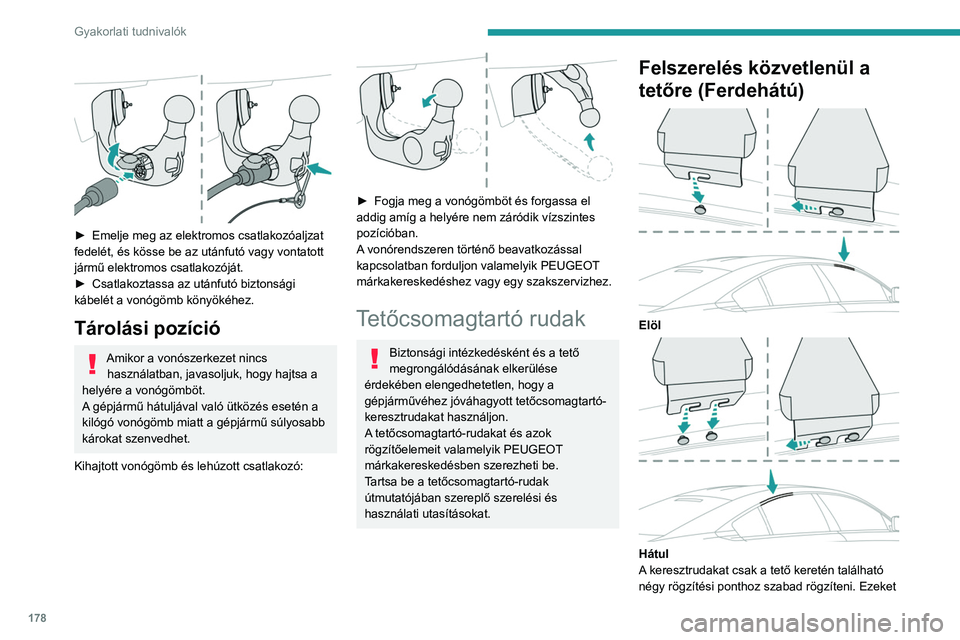

Gyakorlati tudnivalók
a pontokat az ajtó szigetelése rejti; emelje fel a
szigetelést a pontok szabaddá tételéhez.
A tetőcsomagtartó-rudak rögzítőszerelvényein
található fület be kell illeszteni az egyes rögzítési
pontok nyílásába.
Felszerelés hosszanti
tetőrudakra (SW)


A hosszanti tetőrudakra a megjelölt rögzítési
pontoknál kell a keresztrudakat felszerelni.
Megengedett max. terhelés a
tetőcsomagtartó-keresztrudakon 40
centimétert meg nem haladó rakodási
magasság esetén, elosztva (kivéve
kerékpártartó): 80 kg.
Mivel az érték változhat, mindig ellenőrizze
a maximális terhelést a tetőcsomagtartóhoz
kapott útmutatóban.
Ha a teher magassága meghaladja a
40 cm-t, igazítsa a gépkocsi sebességét
=
=
► Emelje meg az elektromos csatlakozóaljzat
fedelét, és kösse be az utánfutó vagy vontatott
jármű elektromos csatlakozóját.
►

Csatlakoztassa az utánfutó biztonsági
kábelét a vonógömb könyökéhez.
Tárolási pozíció
Amikor a vonószerkezet nincs használatban, javasoljuk, hogy hajtsa a
helyére a vonógömböt.
A gépjármű hátuljával való ütközés esetén a
kilógó vonógömb miatt a gépjármű súlyosabb
károkat szenvedhet.
Kihajtott vonógömb és lehúzott csatlakozó:


► Fogja meg a vonógömböt és forgassa el
addig amíg a helyére nem záródik vízszintes
pozícióban.
A
vonórendszeren történő beavatkozással
kapcsolatban forduljon valamelyik PEUGEOT
márkakereskedéshez vagy egy szakszervizhez.
Tetőcsomagtartó rudak
Biztonsági intézkedésként és a tető
megrongálódásának elkerülése
érdekében elengedhetetlen, hogy a
gépjárművéhez jóváhagyott tetőcsomagtartó-
keresztrudakat használjon.
A tetőcsomagtartó-rudakat és azok
rögzítőelemeit valamelyik PEUGEOT
márkakereskedésben szerezheti be.
Tartsa be a tetőcsomagtartó-rudak
útmutatójában szereplő szerelési és
használati utasításokat.
Felszerelés közvetlenül a
tetőre (Ferdehátú)


Elöl

Hátul
A keresztrudakat csak a tető keretén található
négy rögzítési ponthoz szabad rögzíteni. Ezeket
