PEUGEOT 508 2021 Upute Za Rukovanje (in Croatian)

9

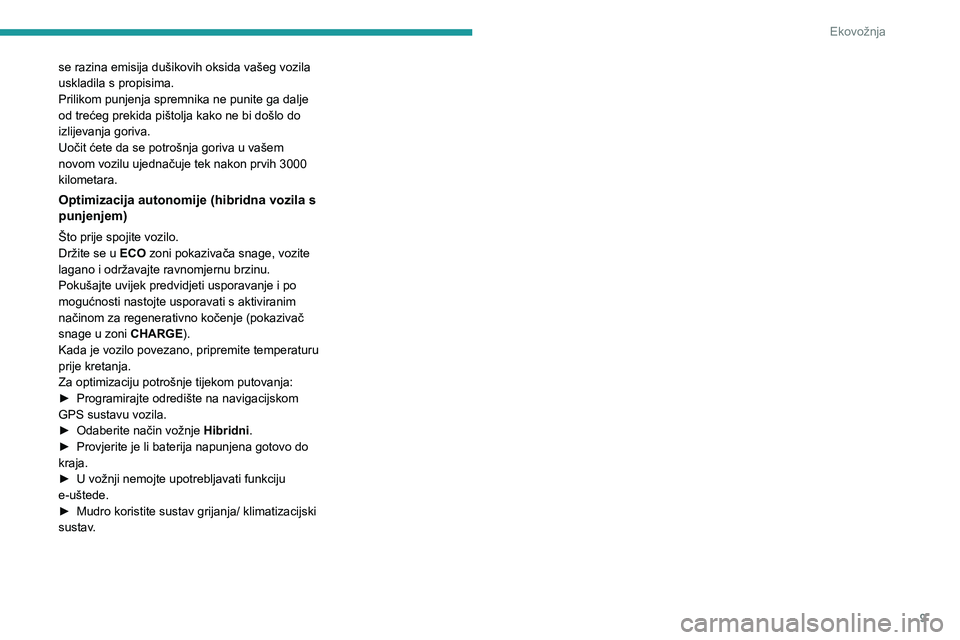

Ekovožnja
se razina emisija dušikovih oksida vašeg vozila
uskladila s propisima.
Prilikom punjenja spremnika ne punite ga dalje
od trećeg prekida pištolja kako ne bi došlo do
izlijevanja goriva.
Uočit ćete da se potrošnja goriva u vašem
novom vozilu ujednačuje tek nakon prvih 3000
kilometara.
Optimizacija autonomije (hibridna vozila s
punjenjem)
Što prije spojite vozilo.
Držite se u ECO zoni pokazivača snage, vozite
lagano i održavajte ravnomjernu brzinu.
Pokušajte uvijek predvidjeti usporavanje i po
mogućnosti nastojte usporavati s aktiviranim
načinom za regenerativno kočenje (pokazivač
snage u zoni CHARGE).
Kada je vozilo povezano, pripremite temperaturu
prije kretanja.
Za optimizaciju potrošnje tijekom putovanja:
►

Programirajte odredište na navigacijskom
GPS sustavu vozila.
►


Odaberite način vožnje

Hibridni.
►


Provjerite je li baterija napunjena gotovo do
kraja.
►


U vožnji nemojte upotrebljavati funkciju
e-uštede.
►


Mudro koristite sustav grijanja/ klimatizacijski
sustav

.

10
Instrumenti

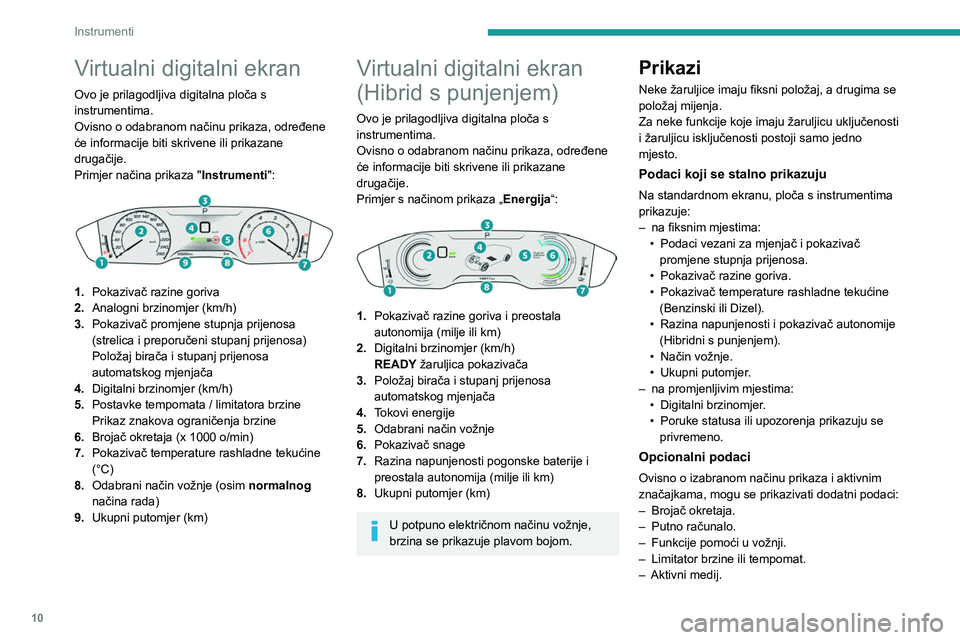

Virtualni digitalni ekran
Ovo je prilagodljiva digitalna ploča s
instrumentima.
Ovisno o odabranom načinu prikaza, određene
će informacije biti skrivene ili prikazane
drugačije.
Primjer načina prikaza "Instrumenti":


1.Pokazivač razine goriva
2. Analogni brzinomjer (km/h)
3. Pokazivač promjene stupnja prijenosa
(strelica i preporučeni stupanj prijenosa)
Položaj birača i stupanj prijenosa
automatskog mjenjača
4. Digitalni brzinomjer (km/h)
5. Postavke tempomata / limitatora brzine
Prikaz znakova ograničenja brzine
6. Brojač okretaja (x 1000 o/min)
7. Pokazivač temperature rashladne tekućine
(°C)
8. Odabrani način vožnje (osim normalnog
načina rada)
9. Ukupni putomjer (km)
Virtualni digitalni ekran
(Hibrid s punjenjem)
Ovo je prilagodljiva digitalna ploča s
instrumentima.
Ovisno o odabranom načinu prikaza, određene
će informacije biti skrivene ili prikazane
drugačije.
Primjer s načinom prikaza „ Energija“:


1.Pokazivač razine goriva i preostala
autonomija (milje ili km)
2. Digitalni brzinomjer (km/h)
READY žaruljica pokazivača
3. Položaj birača i stupanj prijenosa
automatskog mjenjača
4. Tokovi energije
5. Odabrani način vožnje
6. Pokazivač snage
7. Razina napunjenosti pogonske baterije i
preostala autonomija (milje ili km)
8. Ukupni putomjer (km)
U potpuno električnom načinu vožnje,
brzina se prikazuje plavom bojom.
Prikazi
Neke žaruljice imaju fiksni položaj, a drugima se
položaj mijenja.
Za neke funkcije koje imaju žaruljicu uključenosti
i žaruljicu isključenosti postoji samo jedno
mjesto.
Podaci koji se stalno prikazuju
Na standardnom ekranu, ploča s instrumentima
prikazuje:
–

na fiksnim mjestima:
•


Podaci vezani za mjenjač i pokazivač
promjene stupnja prijenosa.
•


Pokazivač razine goriva.
•


Pokazivač temperature rashladne tekućine
(Benzinski ili Dizel).
•


Razina napunjenosti i pokazivač autonomije
(Hibridni s punjenjem).
•


Način vožnje.
•


Ukupni putomjer
.
–

na promjenljivim mjestima:
•


Digitalni brzinomjer
.
•

Poruke statusa ili upozorenja prikazuju se
privremeno.
Opcionalni podaci
Ovisno o izabranom načinu prikaza i aktivnim
značajkama, mogu se prikazivati dodatni podaci:
–

Brojač okretaja.
–


Putno računalo.
–


Funkcije pomoći u vožnji.
–


Limitator brzine ili tempomat.
–


Aktivni medij.
– Upute navigacije.
– Podaci o motoru (G-pokazivači, pokazivači
snage, ubrzanje, okretni moment) u načinu rada
Sport.
– Funkcija Night Vision.
– Tokovi energije (Hibridni s punjenjem).
Podešavanje ploče s
instrumentima
Ovisno o izvedbi, možete prilagođavati izgled
ploče s instrumentima (boju i način prikaza).
Jezik prikaza i jedinice
Ovisi o postavkama taktilnog ekrana.
Na putovanjima u inozemstvu brzina mora biti
prikazana u službenim jedinicama u zemlji u
kojoj se vozi (km/h, km ili mi/h, milje).
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
Odabir boje prikaza
Ovisno o verziji, boja prikaza na ploči s
instrumentima ovisi o grafičkom izgledu
odabranom u sustavu.
Ta se funkcija postavlja putem izbornika Postavke taktilnog ekrana.
Odabir načina prikaza
U svakom načinu rada, na ploči s instrumentima
prikazuju se specifične vrste informacija.

11
Instrumenti

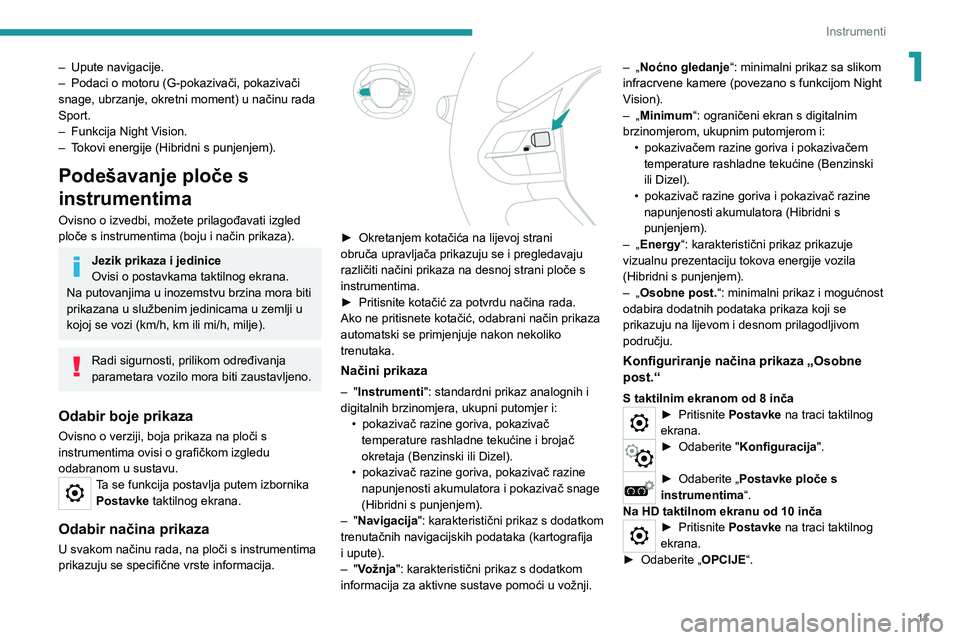

1– Upute navigacije.
– Podaci o motoru (G-pokazivači, pokazivači
snage, ubrzanje, okretni moment) u načinu rada
Sport.
–

Funkcija Night V
ision.
–

T
okovi energije (Hibridni s punjenjem).
Podešavanje ploče s
instrumentima
Ovisno o izvedbi, možete prilagođavati izgled
ploče s instrumentima (boju i način prikaza).
Jezik prikaza i jedinice
Ovisi o postavkama taktilnog ekrana.
Na putovanjima u inozemstvu brzina mora biti
prikazana u službenim jedinicama u zemlji u
kojoj se vozi (km/h, km ili mi/h, milje).
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
Odabir boje prikaza
Ovisno o verziji, boja prikaza na ploči s
instrumentima ovisi o grafičkom izgledu
odabranom u sustavu.
Ta se funkcija postavlja putem izbornika Postavke taktilnog ekrana.
Odabir načina prikaza
U svakom načinu rada, na ploči s instrumentima
prikazuju se specifične vrste informacija.


► Okretanjem kotačića na lijevoj strani
obruča upravljača prikazuju se i pregledavaju
različiti načini prikaza na desnoj strani ploče s
instrumentima.
►

Pritisnite kotačić za potvrdu načina rada.
Ako ne pritisnete kotačić, odabrani način prikaza
automatski se primjenjuje nakon nekoliko
trenutaka.
Načini prikaza
– " Instrumenti": standardni prikaz analognih i
digitalnih brzinomjera, ukupni putomjer i: •

pokazivač razine goriva, pokazivač
temperature rashladne tekućine i brojač
okretaja (Benzinski ili Dizel).
•


pokazivač razine goriva, pokazivač razine
napunjenosti akumulatora i pokazivač snage
(Hibridni s punjenjem).
–


"
Navigacija": karakteristični prikaz s dodatkom
trenutačnih navigacijskih podataka (kartografija
i upute).
–

"
Vožnja": karakteristični prikaz s dodatkom
informacija za aktivne sustave pomoći u vožnji. –

„
Noćno gledanje
“: minimalni prikaz sa slikom
infracrvene kamere (povezano s funkcijom Night
Vision).
–
„
Minimum“: ograničeni ekran s digitalnim
brzinomjerom, ukupnim putomjerom i: •
pokazivačem razine goriva i pokazivačem
temperature rashladne tekućine (Benzinski
ili Dizel).
•

pokazivač razine goriva i pokazivač razine
napunjenosti akumulatora (Hibridni s
punjenjem).
–

„
Energy“: karakteristični prikaz prikazuje
vizualnu prezentaciju tokova energije vozila
(Hibridni s punjenjem).
–
„
Osobne post.
“: minimalni prikaz i mogućnost
odabira dodatnih podataka prikaza koji se
prikazuju na lijevom i desnom prilagodljivom
području.
Konfiguriranje načina prikaza „Osobne
post.“
S taktilnim ekranom od 8 inča► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite "Konfiguracija".
► Odaberite „Postavke ploče s
instrumentima“.
Na HD taktilnom ekranu od 10 inča
► Pritisnite Postavke na traci taktilnog
ekrana.
►

Odaberite „
OPCIJE“.

12
Instrumenti

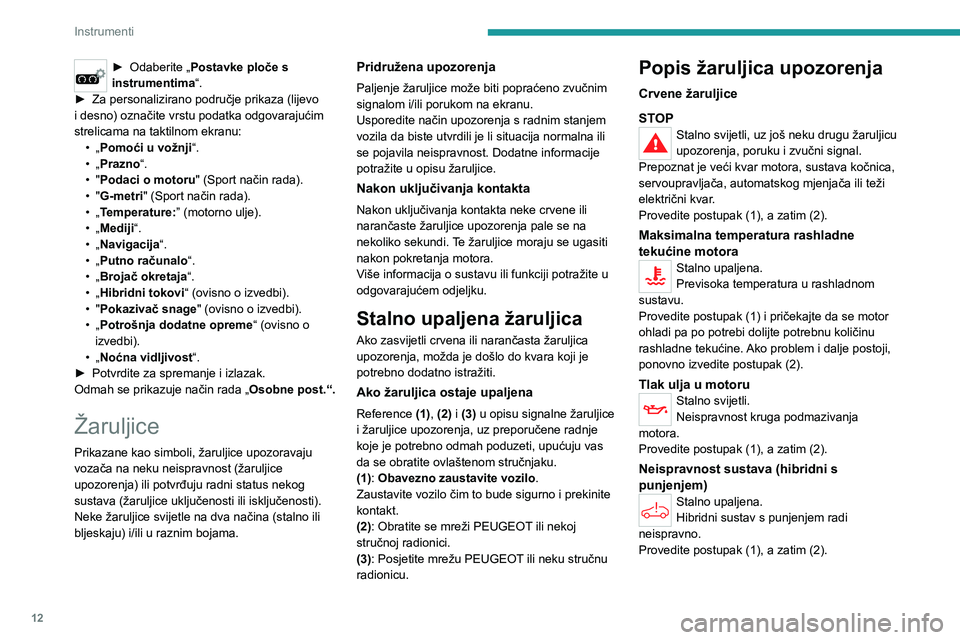

► Odaberite „Postavke ploče s
instrumentima“.
►

Za personalizirano područje prikaza (lijevo
i desno) označite vrstu podatka odgovarajućim
strelicama na taktilnom ekranu: •


„

Pomoći u vožnji “.
•

„

Prazno“.
•

"

Podaci o motoru " (Sport način rada).
•

"

G-metri" (Sport način rada).
•

„

Temperature:” (motorno ulje).
•

„

Mediji“.
•

„

Navigacija“.
•

„

Putno računalo “.
•

„

Brojač okretaja “.
•

„

Hibridni tokovi “ (ovisno o izvedbi).
•

"

Pokazivač snage" (ovisno o izvedbi).
•

„

Potrošnja dodatne opreme “ (ovisno o
izvedbi).
•

„

Noćna vidljivost “.
►

Potvrdite za spremanje i izlazak.
Odmah se prikazuje način rada „ Osobne post.“.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Stalno upaljena žaruljica
Ako zasvijetli crvena ili narančasta žaruljica
upozorenja, možda je došlo do kvara koji je
potrebno dodatno istražiti.
Ako žaruljica ostaje upaljena
Reference (1), (2) i (3) u opisu signalne žaruljice
i žaruljice upozorenja, uz preporučene radnje
koje je potrebno odmah poduzeti, upućuju vas
da se obratite ovlaštenom stručnjaku.
(1): Obavezno zaustavite vozilo .
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
(3): Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno svijetli, uz još neku drugu žaruljicu
upozorenja, poruku i zvučni signal.
Prepoznat je veći kvar motora, sustava kočnica,
servoupravljača, automatskog mjenjača ili teži
električni kvar.
Provedite postupak (1), a zatim (2).
Maksimalna temperatura rashladne
tekućine motora
Stalno upaljena.
Previsoka temperatura u rashladnom
sustavu.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine. Ako problem i dalje postoji,
ponovno izvedite postupak (2).
Tlak ulja u motoruStalno svijetli.
Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
Neispravnost sustava (hibridni s
punjenjem)
Stalno upaljena.
Hibridni sustav s punjenjem radi
neispravno.
Provedite postupak (1), a zatim (2).

13
Instrumenti

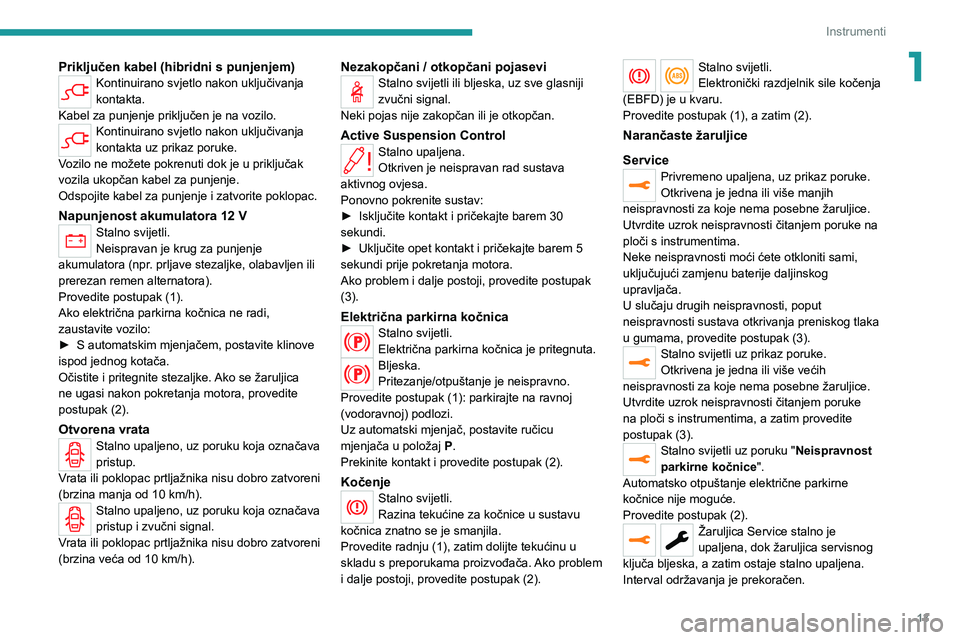

1Priključen kabel (hibridni s punjenjem)Kontinuirano svjetlo nakon uključivanja
kontakta.
Kabel za punjenje priključen je na vozilo.
Kontinuirano svjetlo nakon uključivanja
kontakta uz prikaz poruke.
Vozilo ne možete pokrenuti dok je u priključak
vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
Napunjenost akumulatora 12 VStalno svijetli.
Neispravan je krug za punjenje
akumulatora (npr. prljave stezaljke, olabavljen ili
prerezan remen alternatora).
Provedite postupak (1).
Ako električna parkirna kočnica ne radi,
zaustavite vozilo:
►

S automatskim mjenjačem, postavite klinove
ispod jednog kotača.
Očistite i pritegnite stezaljke.

Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
Otvorena vrataStalno upaljeno, uz poruku koja označava
pristup.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina manja od 10 km/h).
Stalno upaljeno, uz poruku koja označava
pristup i zvučni signal.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina veća od 10 km/h).
Nezakopčani / otkopčani pojaseviStalno svijetli ili bljeska, uz sve glasniji
zvučni signal.
Neki pojas nije zakopčan ili je otkopčan.
Active Suspension ControlStalno upaljena.
Otkriven je neispravan rad sustava
aktivnog ovjesa.
Ponovno pokrenite sustav:
►

Isključite kontakt i pričekajte barem 30
sekundi.
►


Uključite opet kontakt i pričekajte barem 5
sekundi prije pokretanja motora.
Ako problem i dalje postoji, provedite postupak
(3).
Električna parkirna kočnicaStalno svijetli.
Električna parkirna kočnica je pritegnuta.
Bljeska.
Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
(vodoravnoj) podlozi.
Uz automatski mjenjač, postavite ručicu
mjenjača u položaj

P
.
Prekinite kontakt i provedite postupak (2).
KočenjeStalno svijetli.
Razina tekućine za kočnice u sustavu
kočnica znatno se je smanjila.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, provedite postupak (2).
Stalno svijetli.
Elektronički razdjelnik sile kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Narančaste žaruljice
Service
Privremeno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više manjih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke neispravnosti moći ćete otkloniti sami,
uključujući zamjenu baterije daljinskog
upravljača.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno svijetli uz prikaz poruke.
Otkrivena je jedna ili više većih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke
na ploči s instrumentima, a zatim provedite
postupak (3).
Stalno svijetli uz poruku "Neispravnost
parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).
Žaruljica Service stalno je
upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen.

14
Instrumenti

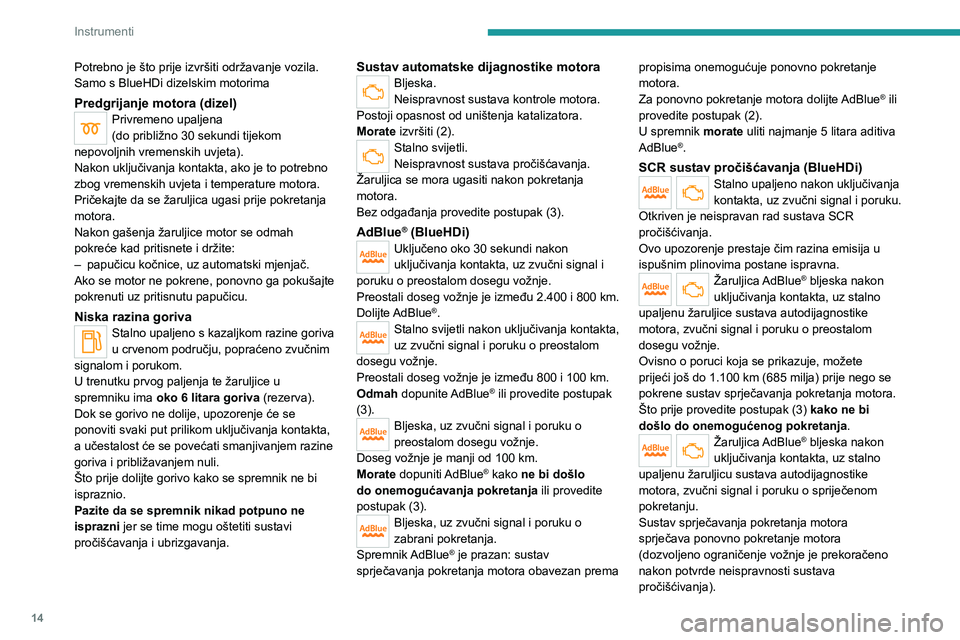

Potrebno je što prije izvršiti održavanje vozila.
Samo s BlueHDi dizelskim motorima
Predgrijanje motora (dizel)Privremeno upaljena
(do približno 30 sekundi tijekom
nepovoljnih vremenskih uvjeta).
Nakon uključivanja kontakta, ako je to potrebno
zbog vremenskih uvjeta i temperature motora.
Pričekajte da se žaruljica ugasi prije pokretanja
motora.
Nakon gašenja žaruljice motor se odmah
pokreće kad pritisnete i držite:
–

papučicu kočnice, uz automatski mjenjač.
Ako se motor ne pokrene, ponovno ga pokušajte
pokrenuti uz pritisnutu papučicu.
Niska razina gorivaStalno upaljeno s kazaljkom razine goriva
u crvenom području, popraćeno zvučnim
signalom i porukom.
U trenutku prvog paljenja te žaruljice u
spremniku ima oko 6 litara goriva (rezerva).
Dok se gorivo ne dolije, upozorenje će se
ponoviti svaki put prilikom uključivanja kontakta,
a učestalost će se povećati smanjivanjem razine
goriva i približavanjem nuli.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Sustav automatske dijagnostike motoraBljeska.
Neispravnost sustava kontrole motora.
Postoji opasnost od uništenja katalizatora.
Morate izvršiti (2).
Stalno svijetli.
Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Bez odgađanja provedite postupak (3).
AdBlue® (BlueHDi)Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostalom dosegu vožnje.
Preostali doseg vožnje je između 2.400 i 800
km.
Dolijte AdBlue
®.Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostalom
dosegu vožnje.
Preostali doseg vožnje je između 800 i 100
km.
Odmah dopunite AdBlue
® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o
preostalom dosegu vožnje.
Doseg vožnje je manji od 100
km.
Morate dopuniti AdBlue
® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja.
Spremnik AdBlue
® je prazan: sustav
sprječavanja pokretanja motora obavezan prema propisima onemogućuje ponovno pokretanje
motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara aditiva
AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon uključivanja
kontakta, uz zvučni signal i poruku.
Otkriven je neispravan rad sustava SCR
pročišćivanja.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska nakon
uključivanja kontakta, uz stalno
upaljenu žaruljice sustava autodijagnostike
motora, zvučni signal i poruku o preostalom
dosegu vožnje.
Ovisno o poruci koja se prikazuje, možete
prijeći još do 1.100 km (685 milja) prije nego se
pokrene sustav sprječavanja pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska nakon
uključivanja kontakta, uz stalno
upaljenu žaruljicu sustava autodijagnostike
motora, zvučni signal i poruku o spriječenom
pokretanju.
Sustav sprječavanja pokretanja motora
sprječava ponovno pokretanje motora
(dozvoljeno ograničenje vožnje je prekoračeno
nakon potvrde neispravnosti sustava
pročišćivanja).

15
Instrumenti

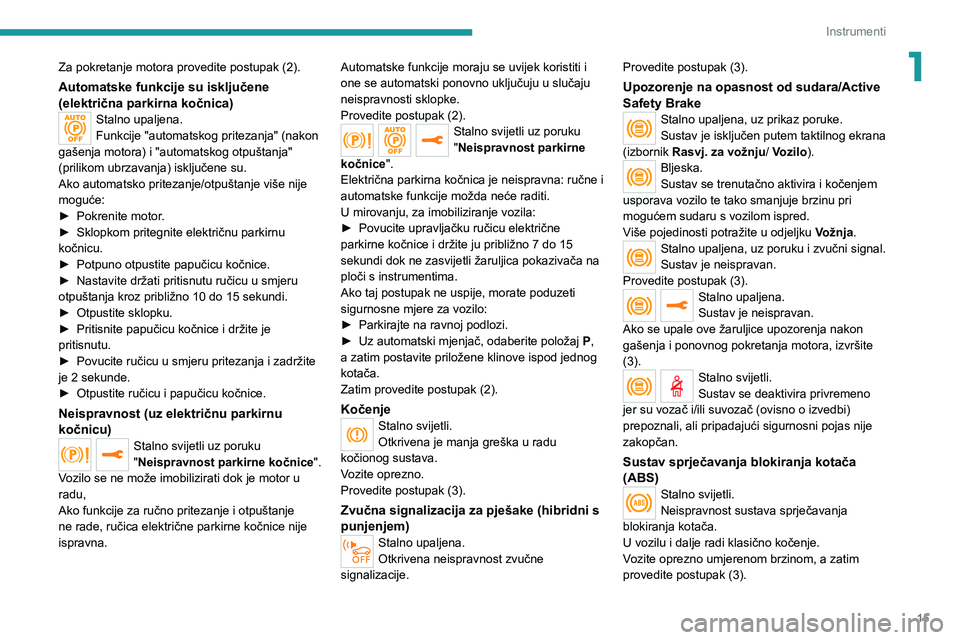

1Za pokretanje motora provedite postupak (2).
Automatske funkcije su isključene
(električna parkirna kočnica)
Stalno upaljena.
Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
►

Pokrenite motor
.
►

Sklopkom pritegnite električnu parkirnu
kočnicu.
►


Potpuno otpustite papučicu kočnice.
►


Nastavite držati pritisnutu ručicu u smjeru
otpuštanja kroz približno 10 do 15 sekundi.
►


Otpustite sklopku.
►


Pritisnite papučicu kočnice i držite je
pritisnutu.
►


Povucite ručicu u smjeru pritezanja i zadržite
je 2 sekunde.
►


Otpustite ručicu i papučicu kočnice.
Neispravnost (uz električnu parkirnu
kočnicu)
Stalno svijetli uz poruku
"Neispravnost parkirne kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje
ne rade, ručica električne parkirne kočnice nije
ispravna. Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
neispravnosti sklopke.
Provedite postupak (2).
Stalno svijetli uz poruku
"Neispravnost parkirne
kočnice".
Električna parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
►

Povucite upravljačku ručicu električne
parkirne kočnice i držite ju približno 7 do 15
sekundi dok ne zasvijetli žaruljica pokazivača na
ploči s instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
►


Parkirajte na ravnoj podlozi.
►


Uz automatski mjenjač, odaberite položaj P

,
a zatim postavite priložene klinove ispod jednog
kotača.
Zatim provedite postupak (2).
KočenjeStalno svijetli.
Otkrivena je manja greška u radu
kočionog sustava.
Vozite oprezno.
Provedite postupak (3).
Zvučna signalizacija za pješake (hibridni s
punjenjem)
Stalno upaljena.
Otkrivena neispravnost zvučne
signalizacije. Provedite postupak (3).
Upozorenje na opasnost od sudara/Active
Safety Brake
Stalno upaljena, uz prikaz poruke.
Sustav je isključen putem taktilnog ekrana
(izbornik Rasvj. za vožnju/ Vozilo ).
Bljeska.
Sustav se trenutačno aktivira i kočenjem
usporava vozilo te tako smanjuje brzinu pri
mogućem sudaru s vozilom ispred.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno upaljena, uz poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stalno upaljena.
Sustav je neispravan.
Ako se upale ove žaruljice upozorenja nakon
gašenja i ponovnog pokretanja motora, izvršite
(3).
Stalno svijetli.
Sustav se deaktivira privremeno
jer su vozač i/ili suvozač (ovisno o izvedbi)
prepoznali, ali pripadajući sigurnosni pojas nije
zakopčan.
Sustav sprječavanja blokiranja kotača
(ABS)
Stalno svijetli.
Neispravnost sustava sprječavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).

16
Instrumenti

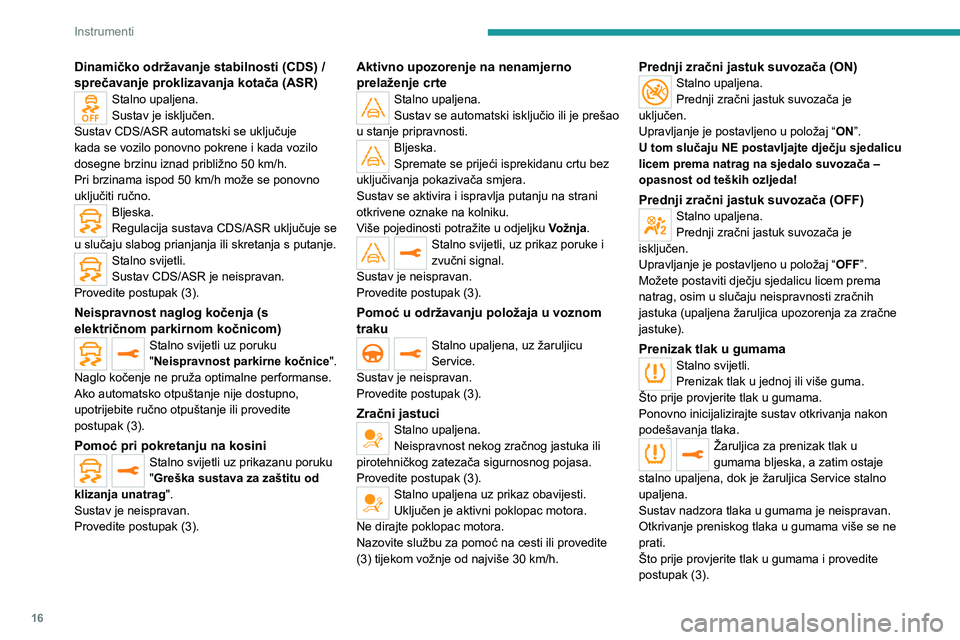

Dinamičko održavanje stabilnosti (CDS) /
sprečavanje proklizavanja kotača (ASR)
Stalno upaljena.
Sustav je isključen.
Sustav CDS/ASR automatski se uključuje
kada se vozilo ponovno pokrene i kada vozilo
dosegne brzinu iznad približno 50 km/h.
Pri brzinama ispod 50
km/h može se ponovno
uključiti ručno.
Bljeska.
Regulacija sustava CDS/ASR uključuje se
u slučaju slabog prianjanja ili skretanja s putanje.
Stalno svijetli.
Sustav CDS/ASR je neispravan.
Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno svijetli uz poruku
"Neispravnost parkirne kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno upaljena.
Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.
Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se aktivira i ispravlja putanju na strani
otkrivene oznake na kolniku.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno svijetli, uz prikaz poruke i
zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena, uz žaruljicu
Service.
Sustav je neispravan.
Provedite postupak (3).
Zračni jastuci
Stalno upaljena.
Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Stalno upaljena uz prikaz obavijesti.
Uključen je aktivni poklopac motora.
Ne dirajte poklopac motora.
Nazovite službu za pomoć na cesti ili provedite
(3) tijekom vožnje od najviše 30 km/h.
Prednji zračni jastuk suvozača (ON)Stalno upaljena.
Prednji zračni jastuk suvozača je
uključen.
Upravljanje je postavljeno u položaj “ ON”.
U tom slučaju NE postavljajte dječju sjedalicu
licem prema natrag na sjedalo suvozača –
opasnost od teških ozljeda!
Prednji zračni jastuk suvozača (OFF)Stalno upaljena.
Prednji zračni jastuk suvozača je
isključen.
Upravljanje je postavljeno u položaj “ OFF”.
Možete postaviti dječju sjedalicu licem prema
natrag, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Prenizak tlak u gumamaStalno svijetli.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Ponovno inicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).

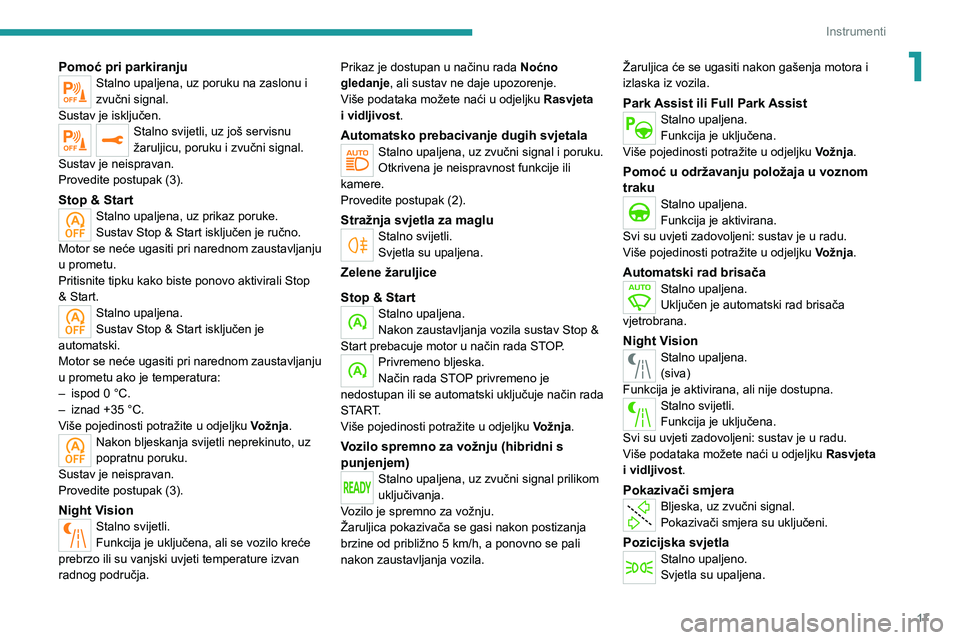

17
Instrumenti
1Pomoć pri parkiranjuStalno upaljena, uz poruku na zaslonu i
zvučni signal.
Sustav je isključen.
Stalno svijetli, uz još servisnu
žaruljicu, poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stop & StartStalno upaljena, uz prikaz poruke.
Sustav Stop & Start isključen je ručno.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Pritisnite tipku kako biste ponovo aktivirali Stop
& Start.
Stalno upaljena.
Sustav Stop & Start isključen je
automatski.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu ako je temperatura:
–

ispod 0 °C.
–


iznad +35 °C.
V

iše pojedinosti potražite u odjeljku Vožnja.
Nakon bljeskanja svijetli neprekinuto, uz
popratnu poruku.
Sustav je neispravan.
Provedite postupak (3).
Night VisionStalno svijetli.
Funkcija je uključena, ali se vozilo kreće
prebrzo ili su vanjski uvjeti temperature izvan
radnog područja. Prikaz je dostupan u načinu rada
Noćno
gledanje, ali sustav ne daje upozorenje.
Više podataka možete naći u odjeljku Rasvjeta
i vidljivost .
Automatsko prebacivanje dugih svjetalaStalno upaljena, uz zvučni signal i poruku.
Otkrivena je neispravnost funkcije ili
kamere.
Provedite postupak (2).
Stražnja svjetla za magluStalno svijetli.
Svjetla su upaljena.
Zelene žaruljice
Stop & Start
Stalno upaljena.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Više pojedinosti potražite u odjeljku Vožnja.
Vozilo spremno za vožnju (hibridni s
punjenjem)
Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju.
Žaruljica pokazivača se gasi nakon postizanja
brzine od približno 5
km/h, a ponovno se pali
nakon zaustavljanja vozila. Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Park Assist ili Full Park AssistStalno upaljena.
Funkcija je uključena.
Više pojedinosti potražite u odjeljku Vožnja.
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena.
Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je u radu.
Više pojedinosti potražite u odjeljku Vožnja.
Automatski rad brisačaStalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Night VisionStalno upaljena.
(siva)
Funkcija je aktivirana, ali nije dostupna.
Stalno svijetli.
Funkcija je uključena.
Svi su uvjeti zadovoljeni: sustav je u radu.
Više podataka možete naći u odjeljku Rasvjeta
i vidljivost .
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.

18
Instrumenti
pričekajte najmanje 5 minuta, radi uvažavanja
ponovne inicijalizacije servisnog brojača.
Prikaz informacija o redovitom
održavanju
Podatke o servisu možete vidjeti pritiskom
na tipku „Check/Dijagnostika“ na
izborniku taktilnog ekrana Rasvj. za vožnju/
Vozilo .
Pokazivač razine motornog
ulja
(Ovisno o izvedbi)
Na verzijama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se kao poruka
nakon uključenja kontakta na nekoliko sekundi
na ploči s instrumentima, nakon informacija o
redovitom održavanju, u obliku poruka.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
Prikazat će se upozorenje na nadolijevanje ulja,
uz uključivanje žaruljice upozorenja na potrebno
održavanje (Service) i zvučni signal.
Ako se šipkom za mjerenje razine ulja utvrdi
nedostatak ulja, obvezno dolijte potrebnu
količinu kako biste spriječili oštećenja motora.
Kratka svjetlaStalno svijetli.
Svjetla su upaljena.
Automatsko prebacivanje dugih svjetalaStalno upaljena.
Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za
vožnju/Vozilo ).
Sklopka svjetala je u položaju "AUTO".
Više podataka možete naći u odjeljku Rasvjeta
i vidljivost .
Plave žaruljice
Duga svjetla
Stalno svijetli.
Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Automatski mjenjač ili električni
automatski mjenjač (e-EAT8), (hibrid s
punjenjem)
Stalno upaljena.
Automatski mjenjač je zaključan.
Za otključavanje morate pritisnuti tipku Unlock.
eSaveFunkcija (hibridni s punjenjem)Fiksno, uz rezervirani električni opseg.
Aktivirana je funkcija eSave.
Pokazivači
Servisni brojač
Podaci o održavanju izražavaju se u udaljenosti
(milje ili kilometri) i vremenu (mjeseci ili dani).
Upozorenje se izdaje bez obzira na to koji od
dva uvjeta se ispuni prvi.
Na ploči s instrumentima prikazuju se podaci o
održavaju. Ovisno o izvedbi vozila:
–

Linija na prikazu putomjera pokazuje preostalu
udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak "-".
–


Poruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok za održavanje
prekoračen.
Prikazana vrijednost računa se prema
prijeđenoj udaljenosti i vremenu koje je
prošlo od posljednjeg održavanja.
Upozorenje se može uključiti i kada se približi
naredno održavanje.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi, uz
žaruljicu za servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
Ako ste sami održavali vozilo:
►

Isključite kontakt.



► Držite pritisnutu tipku na vrhu sklopke
svjetala.
►

Bez pritiskanja papučice kočnice, jednom
pritisnite tipku ST

ART/STOP; prikazuje se
privremeni prozor i započinje odbrojavanje.
►

Kad je na ekranu prikazano =0, otpustite
tipku vrha sklopke svjetala; sličica ključa nestaje
s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
