Peugeot Boxer 2014 Návod k obsluze (in Czech)

1
RYCHLÉ SEZNÁMENÍ
9
Lokalizace
Bezpečnostní pásy 102-103
Airbagy 105-107
Dezaktivace čelního airbagu
spolujezdce 106, 109
Parkovací neboli ruční brzda 95
Přední sedadla, nastavení 69-70
Odpružené sedadlo 70
Dvoumístná lavice 71
Nářadí, zvedák 75, 145 Dětské autosedačky 108-111, 114-115
Vnitřní zpětné zrcátko
82
Upozornění na neúmyslné opuštění
jízdního pruhu 101
Stropní světlo v kabině 78-79, 141
Výměna žárovky stropního světla 141
Stropní světla 78-79, 141
Zásuvka 12 voltů 77 Autobaterie (+), dobíjení,
startování
131-133
Bod ukostření (-) 123, 131
Pojistky ve sloupku
u spolujezdce 134, 136

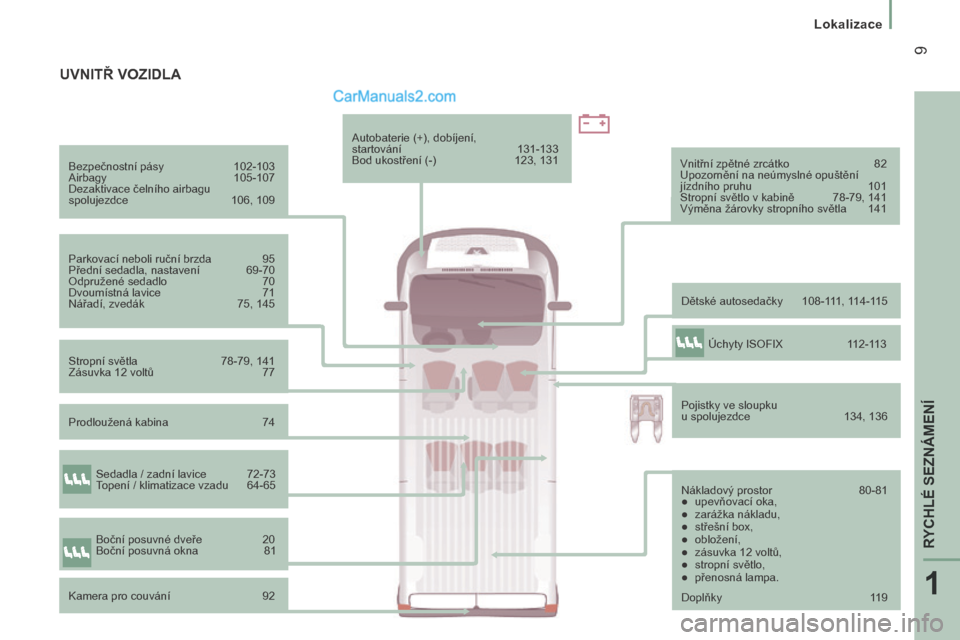

UVNITŘ VOZIDLA
Nákladový prostor 80-81
● upevňovací oka,
● zarážka nákladu,
● střešní box,
● obložení,
● zásuvka 12 voltů,
● stropní světlo,
● přenosná lampa.
Sedadla / zadní lavice 72-73
Topení / klimatizace vzadu 64-65
Kamera pro couvání 92
Boční posuvné dveře
20
Boční posuvná okna 81 Úchyty ISOFIX
112-113
Prodloužená kabina 74
Doplňky 119

10
Lokalizace
Ostřikovač skel,
světlometů - hladina 125
Žárovky, osvětlení,
výměna žárovek 138-143
Otevření kapoty, vzpěra 122
Motorový prostor 123
Motory 159
Identifi kační prvky, sériové číslo, lak,
pneumatiky 163 Výměna stírací lišty
144
Hladina náplní 124-125
● olejová měrka,
● kapalina posilovače řízení,
● brzdová kapalina,
● chladicí kapalina.
Vypuštění vody, fi ltr nafty 126
Filtr pevných částic 128
Systém na snižování emisí škodlivin 33
Kontroly 126-128
● autobaterie,
● vzduchový fi ltr/fi ltr kabiny,
● olejový fi ltr,
● mechanická převodovka,
● parkovací brzda,
● brzdové kotouče a destičky.
Pojistky v motorovém prostoru 134, 137

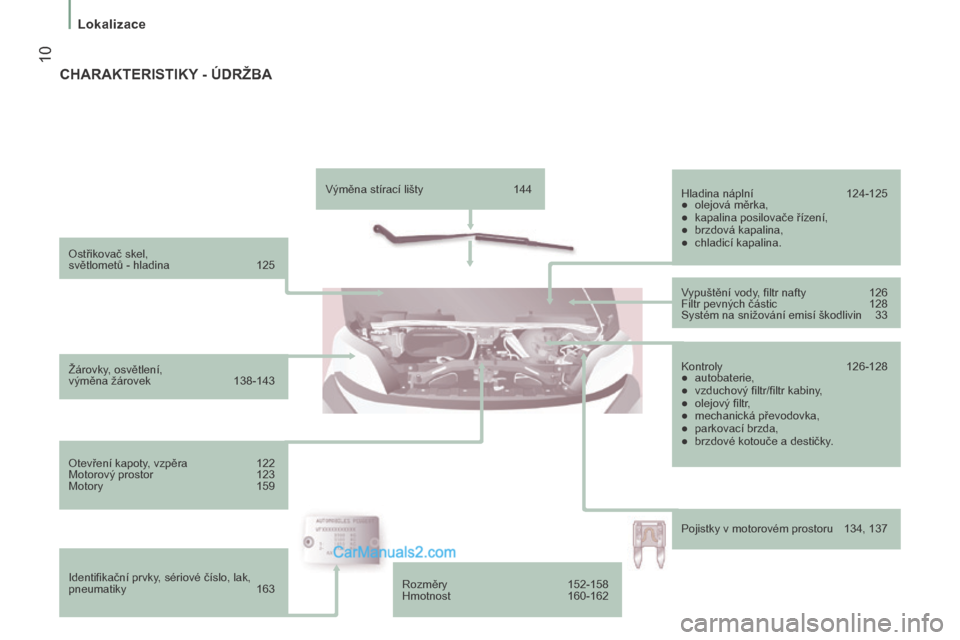

CHARAKTERISTIKY - ÚDRŽBA
Rozměry 152-158
Hmotnost 160-162

1
RYCHLÉ SEZNÁMENÍ
11
Automobil & Životní prostředí

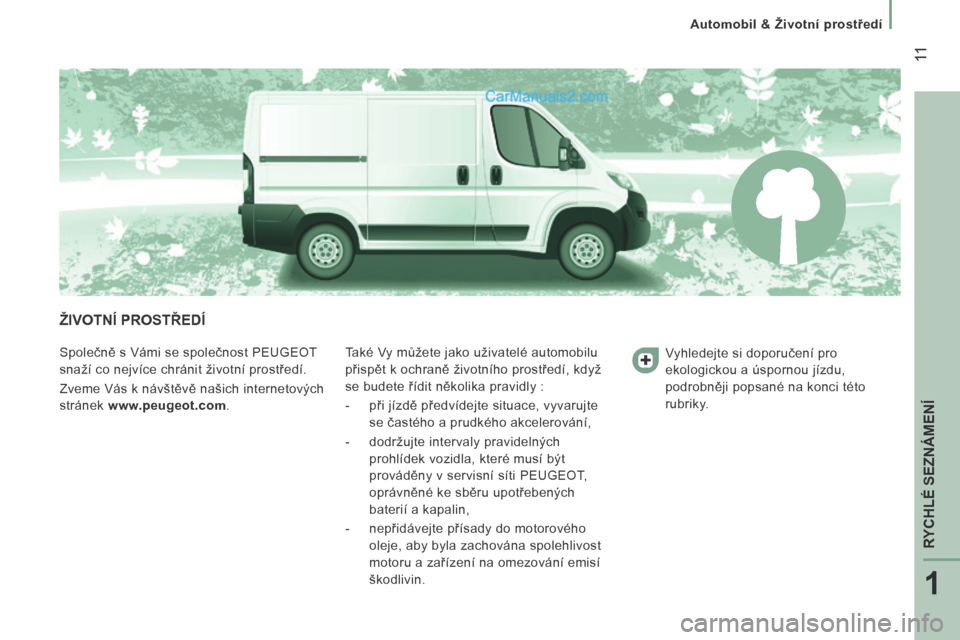

ŽIVOTNÍ PROSTŘEDÍ
Společně s Vámi se společnost PEUGEOT
snaží co nejvíce chránit životní prostředí.
Zveme Vás k návštěvě našich internetových
stránek www.peugeot.com. Také Vy můžete jako uživatelé automobilu
přispět k ochraně životního prostředí, když
se budete řídit několika pravidly :
- při jízdě předvídejte situace, vyvarujte
se častého a prudkého akcelerování,
- dodržujte intervaly pravidelných prohlídek vozidla, které musí být
prováděny v servisní síti PEUGEOT,
oprávněné ke sběru upotřebených
baterií a kapalin,
- nepřidávejte přísady do motorového oleje, aby byla zachována spolehlivost
motoru a zařízení na omezování emisí
škodlivin. Vyhledejte si doporučení pro
ekologickou a úspornou jízdu,
podrobněji popsané na konci této
rubriky.

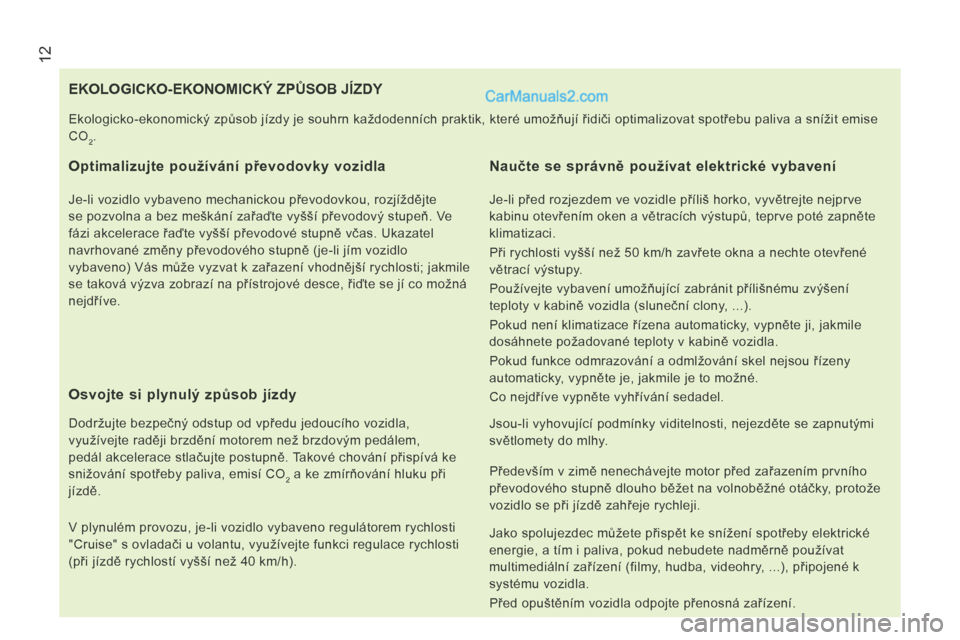

12
E K O L O G I C K O - E K O N O M I C K Ý Z P Ů S O B J Í Z D Y
Optimalizujte používání převodovky vozidla
Je-li vozidlo vybaveno mechanickou převodovkou, rozjíždějte
se pozvolna a bez meškání zařaďte vyšší převodový stupeň. Ve
fázi akcelerace řaďte vyšší převodové stupně včas. Ukazatel
navrhované změny převodového stupně (je-li jím vozidlo
vybaveno) Vás může vyzvat k zařazení vhodnější rychlosti; jakmile
se taková výzva zobrazí na přístrojové desce, řiďte se jí co možná
nejdříve.
Osvojte si plynulý způsob jízdy
Dodržujte bezpečný odstup od vpředu jedoucího vozidla,
využívejte raději brzdění motorem než brzdovým pedálem,
pedál akcelerace stlačujte postupně. Takové chování přispívá ke
snižování spotřeby paliva, emisí CO
2 a ke zmírňování hluku při
jízdě.
V plynulém provozu, je-li vozidlo vybaveno regulátorem rychlosti
"Cruise" s ovladači u volantu, využívejte funkci regulace rychlosti
(při jízdě rychlostí vyšší než 40 km/h).
Naučte se správně používat elektrické vybavení
Je-li před rozjezdem ve vozidle příliš horko, vyvětrejte nejprve
kabinu otevřením oken a větracích výstupů, teprve poté zapněte
klimatizaci.
Při rychlosti vyšší než 50 km/h zavřete okna a nechte otevřené
větrací výstupy.
Používejte vybavení umožňující zabránit přílišnému zvýšení
teploty v kabině vozidla (sluneční clony, ...).
Pokud není klimatizace řízena automaticky, vypněte ji, jakmile
dosáhnete požadované teploty v kabině vozidla.
Pokud funkce odmrazování a odmlžování skel nejsou řízeny
automaticky, vypněte je, jakmile je to možné.
Co nejdříve vypněte vyhřívání sedadel.
Jsou-li vyhovující podmínky viditelnosti, nejezděte se zapnutými
světlomety do mlhy.
Ekologicko-ekonomický způsob jízdy je souhrn každodenních praktik, které umožňují řidiči optimalizovat spotřebu paliva a snížit emise
CO
2.
Především v zimě nenechávejte motor před zařazením prvního
převodového stupně dlouho běžet na volnoběžné otáčky, protože
vozidlo se při jízdě zahřeje rychleji.
Jako spolujezdec můžete přispět ke snížení spotřeby elektrické
energie, a tím i paliva, pokud nebudete nadměrně používat
multimediální zařízení (filmy, hudba, videohry, ...), připojené k
systému vozidla.
Před opuštěním vozidla odpojte přenosná zařízení.

13
1
RYCHLÉ SEZNÁMENÍ

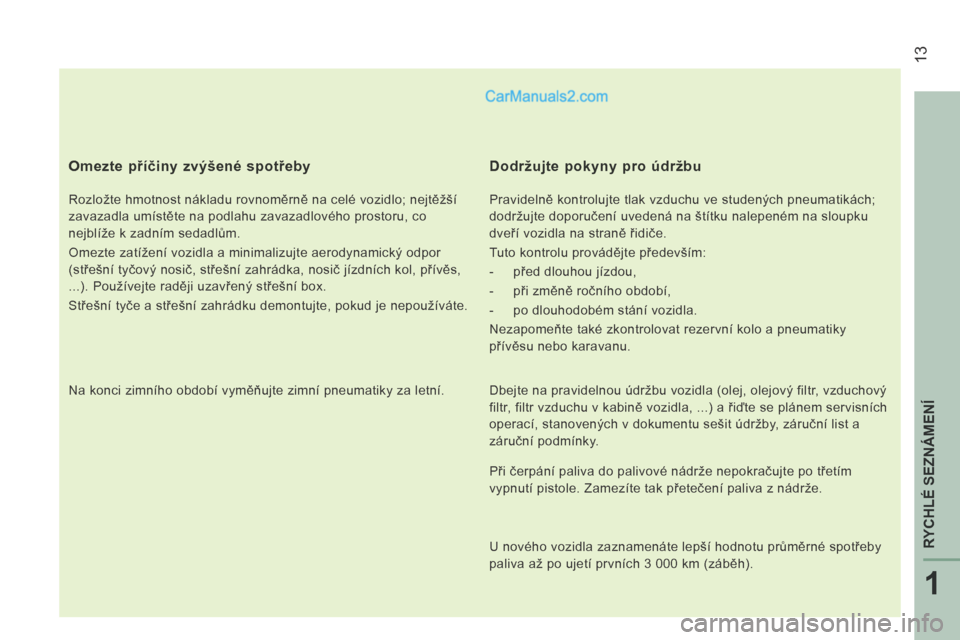

Omezte příčiny zvýšené spotřeby
Rozložte hmotnost nákladu rovnoměrně na celé vozidlo; nejtěžší
zavazadla umístěte na podlahu zavazadlového prostoru, co
nejblíže k zadním sedadlům.
Omezte zatížení vozidla a minimalizujte aerodynamický odpor
(střešní tyčový nosič, střešní zahrádka, nosič jízdních kol, přívěs,
...). Používejte raději uzavřený střešní box.
Střešní tyče a střešní zahrádku demontujte, pokud je nepoužíváte.
Na konci zimního období vyměňujte zimní pneumatiky za letní.
Dodržujte pokyny pro údržbu
Pravidelně kontrolujte tlak vzduchu ve studených pneumatikách;
dodržujte doporučení uvedená na štítku nalepeném na sloupku
dveří vozidla na straně řidiče.
Tuto kontrolu provádějte především:
- před dlouhou jízdou,
- při změně ročního období,
- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezervní kolo a pneumatiky
přívěsu nebo karavanu.
Dbejte na pravidelnou údržbu vozidla (olej, olejový filtr, vzduchový
filtr, filtr vzduchu v kabině vozidla, ...) a řiďte se plánem servisních
operací, stanovených v dokumentu sešit údržby, záruční list a
záruční podmínky.
Při čerpání paliva do palivové nádrže nepokračujte po třetím
vypnutí pistole. Zamezíte tak přetečení paliva z nádrže.
U nového vozidla zaznamenáte lepší hodnotu průměrné spotřeby
paliva až po ujetí prvních 3 000 km (záběh).

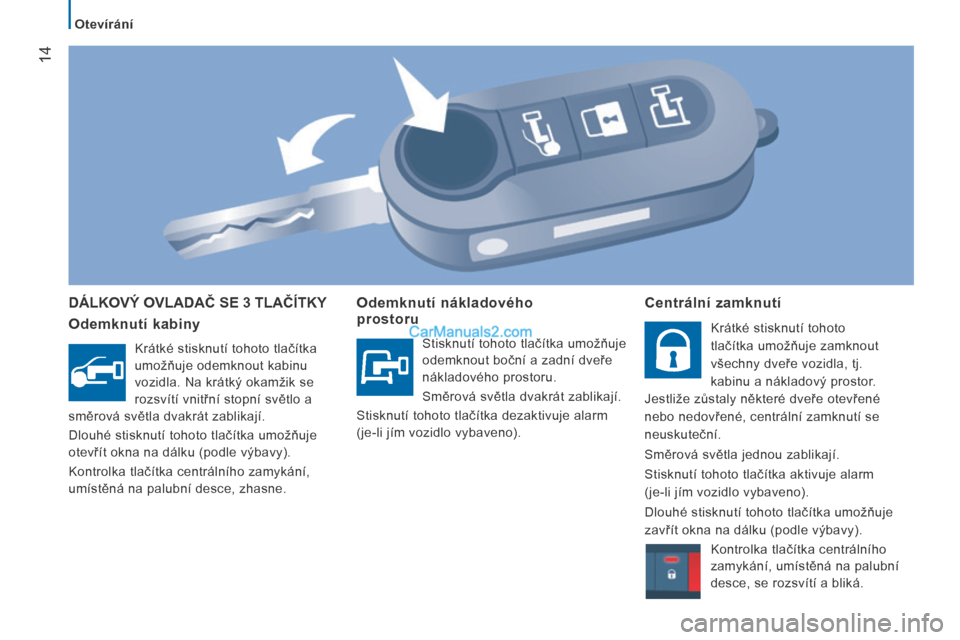

14
Otevírání
DÁLKOVÝ OVLADAČ SE 3 TLAČÍTKY
Odemknutí kabiny
Krátké stisknutí tohoto tlačítka
umožňuje odemknout kabinu
vozidla. Na krátký okamžik se
rozsvítí vnitřní stopní světlo a
směrová světla dvakrát zablikají.
Dlouhé stisknutí tohoto tlačítka umožňuje
otevřít okna na dálku (podle výbavy).
Kontrolka tlačítka centrálního zamykání,
umístěná na palubní desce, zhasne.
Odemknutí nákladového prostoru
Stisknutí tohoto tlačítka umožňuje
odemknout boční a zadní dveře
nákladového prostoru.
Směrová světla dvakrát zablikají.
Stisknutí tohoto tlačítka dezaktivuje alarm
(je-li jím vozidlo vybaveno).
Centrální zamknutí
Krátké stisknutí tohoto
tlačítka umožňuje zamknout
všechny dveře vozidla, tj.
kabinu a nákladový prostor.
Jestliže zůstaly některé dveře otevřené
nebo nedovřené, centrální zamknutí se
neuskuteční.
Směrová světla jednou zablikají.
Stisknutí tohoto tlačítka aktivuje alarm
(je-li jím vozidlo vybaveno).
Dlouhé stisknutí tohoto tlačítka umožňuje
zavřít okna na dálku (podle výbavy).
Kontrolka tlačítka centrálního
zamykání, umístěná na palubní
desce, se rozsvítí a bliká.

15

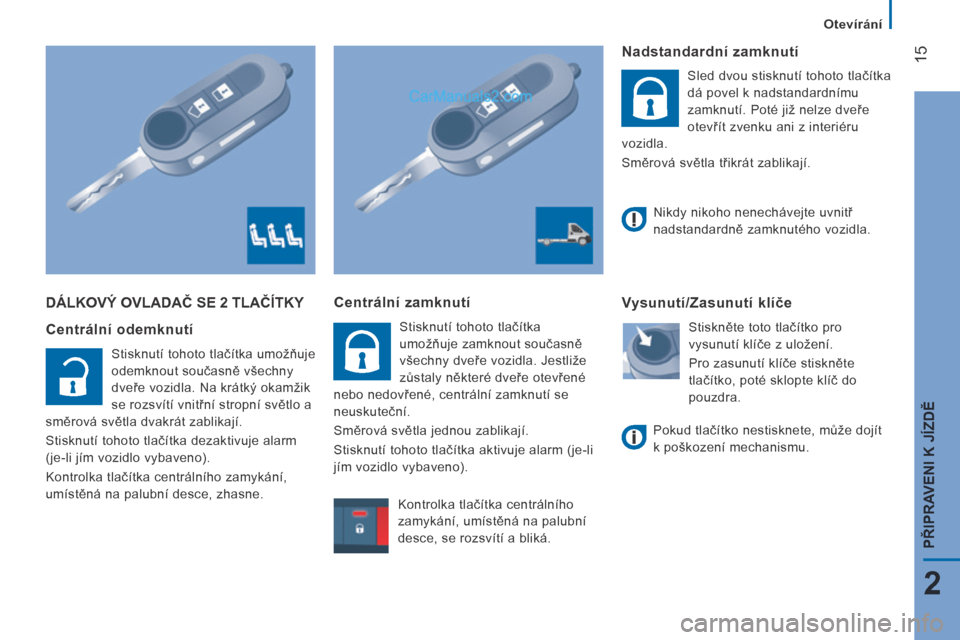

2
PŘIPRAVENI K JÍZDĚ
Otevírání
DÁLKOVÝ OVLADAČ SE 2 TLAČÍTKY
Centrální odemknutí
Stisknutí tohoto tlačítka umožňuje
odemknout současně všechny
dveře vozidla. Na krátký okamžik
se rozsvítí vnitřní stropní světlo a
směrová světla dvakrát zablikají.
Stisknutí tohoto tlačítka dezaktivuje alarm
(je-li jím vozidlo vybaveno).
Kontrolka tlačítka centrálního zamykání,
umístěná na palubní desce, zhasne.
Centrální zamknutí
Stisknutí tohoto tlačítka
umožňuje zamknout současně
všechny dveře vozidla. Jestliže
zůstaly některé dveře otevřené
nebo nedovřené, centrální zamknutí se
neuskuteční.
Směrová světla jednou zablikají.
Stisknutí tohoto tlačítka aktivuje alarm (je-li
jím vozidlo vybaveno).
Kontrolka tlačítka centrálního
zamykání, umístěná na palubní
desce, se rozsvítí a bliká.
Nadstandardní zamknutí
Sled dvou stisknutí tohoto tlačítka
dá povel k nadstandardnímu
zamknutí. Poté již nelze dveře
otevřít zvenku ani z interiéru
vozidla.
Směrová světla třikrát zablikají.

Vysunutí/Zasunutí klíče
Stiskněte toto tlačítko pro
vysunutí klíče z uložení.
Pro zasunutí klíče stiskněte
tlačítko, poté sklopte klíč do
pouzdra.
Nikdy nikoho nenechávejte uvnitř
nadstandardně zamknutého vozidla.
Pokud tlačítko nestisknete, může dojít
k poškození mechanismu.

16
Otevírání

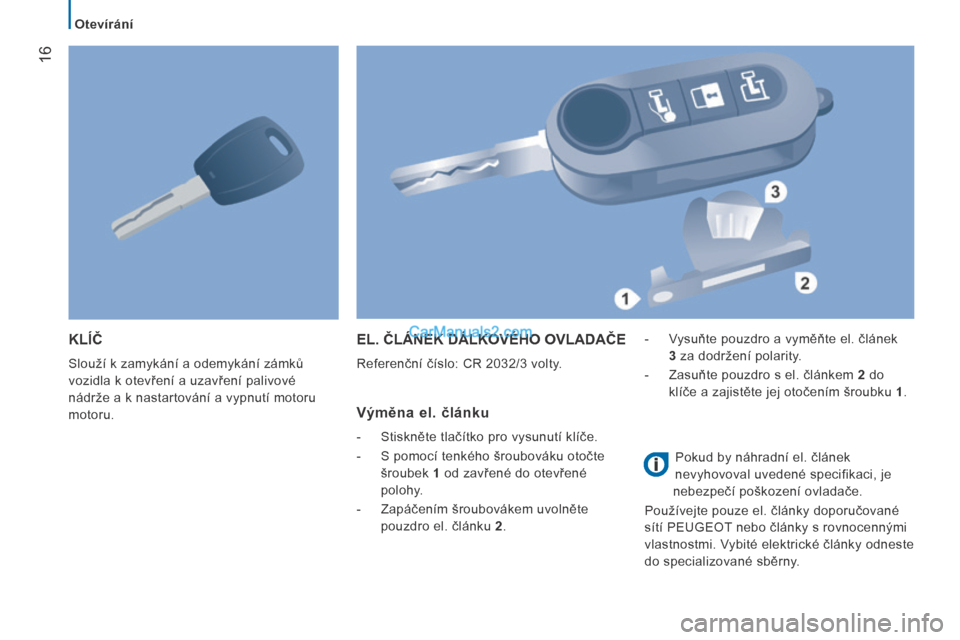

KLÍČ
Slouží k zamykání a odemykání zámků
vozidla k otevření a uzavření palivové
nádrže a k nastartování a vypnutí motoru
motoru.
EL. ČLÁNEK DÁLKOVÉHO OVLADAČE
Referenční číslo: CR 2032/3 volty.
Výměna el. článku
- Stiskněte tlačítko pro vysunutí klíče.
- S pomocí tenkého šroubováku otočte šroubek 1 od zavřené do otevřené
polohy.
- Zapáčením šroubovákem uvolněte pouzdro el. článku 2 . - Vysuňte pouzdro a vyměňte el. článek
3 za dodržení polarity.
- Zasuňte pouzdro s el. článkem 2 d o
klíče a zajistěte jej otočením šroubku 1 .
Pokud by náhradní el. článek
nevyhovoval uvedené specifikaci, je
nebezpečí poškození ovladače.
Používejte pouze el. články doporučované
sítí PEUGEOT nebo články s rovnocennými
vlastnostmi. Vybité elektrické články odneste
do specializované sběrny.

17
2
PŘIPRAVENI K JÍZDĚ
Otevírání

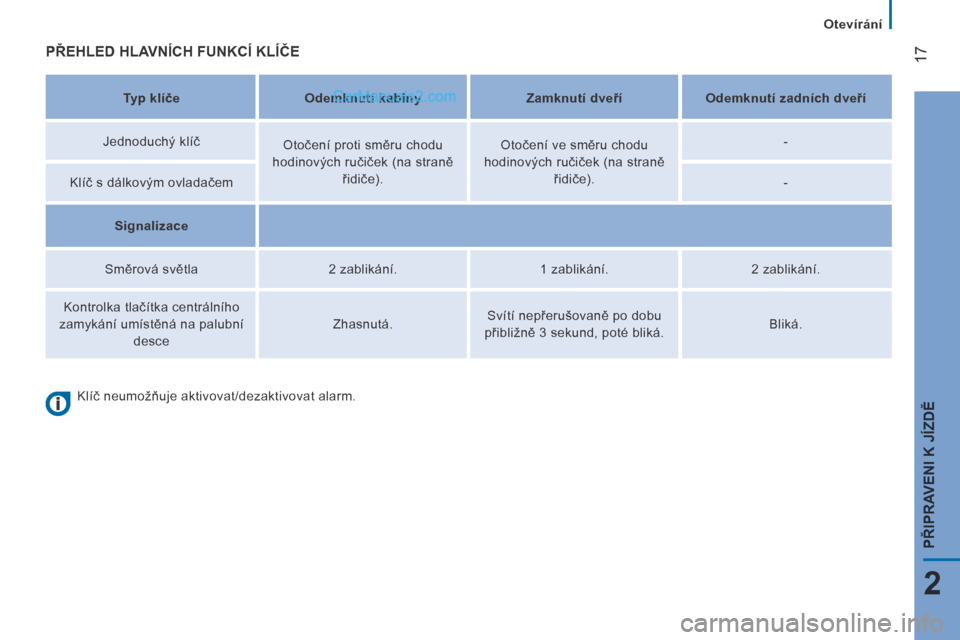

PŘEHLED HLAVNÍCH FUNKCÍ KLÍČE
Typ klíče Odemknutí kabiny Zamknutí dveří Odemknutí zadních dveří
Jednoduchý klíč Otočení proti směru chodu
hodinových ručiček (na straně řidiče). Otočení ve směru chodu
hodinových ručiček (na straně řidiče). -
Klíč s dálkovým ovladačem -
Signalizace
Směrová světla 2 zablikání. 1 zablikání. 2 zablikání.
Kontrolka tlačítka centrálního
zamykání umístěná na palubní desce Zhasnutá.
Svítí nepřerušovaně po dobu
přibližně 3 sekund, poté bliká. Bliká.
Klíč neumožňuje aktivovat/dezaktivovat alarm.

18
Otevírání

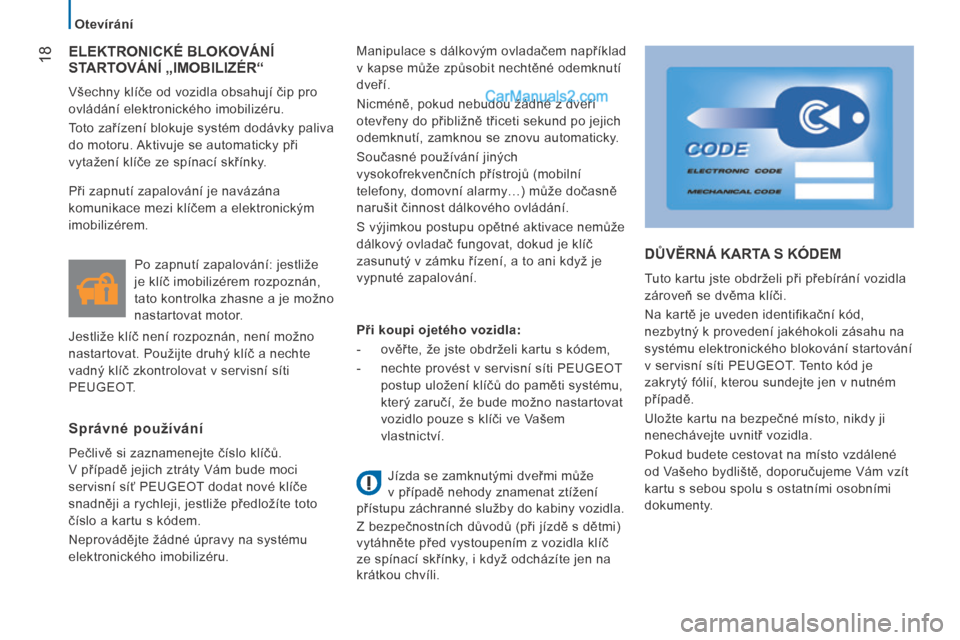

ELEKTRONICKÉ BLOKOVÁNÍ
STARTOVÁNÍ „IMOBILIZÉR“
Všechny klíče od vozidla obsahují čip pro
ovládání elektronického imobilizéru.
Toto zařízení blokuje systém dodávky paliva
do motoru. Aktivuje se automaticky při
vytažení klíče ze spínací skřínky.
Manipulace s dálkovým ovladačem například
v kapse může způsobit nechtěné odemknutí
dveří.
Nicméně, pokud nebudou žádné z dveří
otevřeny do přibližně třiceti sekund po jejich
odemknutí, zamknou se znovu automaticky.
Současné používání jiných
vysokofrekvenčních přístrojů (mobilní
telefony, domovní alarmy…) může dočasně
narušit činnost dálkového ovládání.
S výjimkou postupu opětné aktivace nemůže
dálkový ovladač fungovat, dokud je klíč
zasunutý v zámku řízení, a to ani když je
vypnuté zapalování.
Správné používání
Pečlivě si zaznamenejte číslo klíčů.
V případě jejich ztráty Vám bude moci
servisní síť PEUGEOT dodat nové klíče
snadněji a rychleji, jestliže předložíte toto
číslo a kartu s kódem.
Neprovádějte žádné úpravy na systému
elektronického imobilizéru.
Po zapnutí zapalování: jestliže
je klíč imobilizérem rozpoznán,
tato kontrolka zhasne a je možno
nastartovat motor.
Jestliže klíč není rozpoznán, není možno
nastartovat. Použijte druhý klíč a nechte
vadný klíč zkontrolovat v servisní síti
PEUGEOT .
J ízda se zamknutými dveřmi může v případě nehody znamenat ztížení přístupu záchranné služby do kabiny vozidla.
Z bezpečnostních důvodů (při jízdě s dětmi) vytáhněte před vystoupením z vozidla klíč ze spínací skřínky, i když odcházíte jen na krátkou chvíli.
Při zapnutí zapalování je navázána
komunikace mezi klíčem a elektronickým
imobilizérem.
Při koupi ojetého vozidla:
- ověřte, že jste obdrželi kartu s kódem,
- nechte provést v servisní síti PEUGEOT
postup uložení klíčů do paměti systému,
který zaručí, že bude možno nastartovat
vozidlo pouze s klíči ve Vašem
vlastnictví.
DŮVĚRNÁ KARTA S KÓDEM
Tuto kartu jste obdrželi při přebírání vozidla
zároveň se dvěma klíči.
Na kartě je uveden identifikační kód,
nezbytný k provedení jakéhokoli zásahu na
systému elektronického blokování startování
v servisní síti PEUGEOT. Tento kód je
zakrytý fólií, kterou sundejte jen v nutném
případě.
Uložte kartu na bezpečné místo, nikdy ji
nenechávejte uvnitř vozidla.
Pokud budete cestovat na místo vzdálené
od Vašeho bydliště, doporučujeme Vám vzít
kartu s sebou spolu s ostatními osobními
dokumenty.
