Page 5 of 276
3
boxer_pl_Chap00a_Sommaire_ed01-2015
SPIS TREŚCI
5. 98-120BEZPIECZEŃSTWO6.
121-125
AKCESORIA
7.
126-141
KONTROLE 8.
142-171
SZYBKA
POMOC
9.
172-182
DANE TECHNICZNE
Hamulec postojowy 98
Światła awaryjne 98
Sygnał dźwiękowy
99
Systemy wspomagania hamowania
99
Systemy kontroli trakcji
101
Alarm niezamierzonego przekroczenia linii
105
Pasy bezpieczeństwa
106
Poduszki powietrzne
1
10
Wyłączenie czołowej poduszki powietrznej
pasażera
1
11
Foteliki dziecięce
1
13
Siedzenia ISOFIX
1
17Holowanie przyczepy
121
Systemy do przewozu ładunków na dachu
123
Inne akcesoria
124
Łańcuchy śniegowe
125
Otwieranie pokrywy
silnika
127
Pod pokrywą
128
Poziomy
129
Kontrole
131
Paliw
o
134
BlueHDi i
dodatek
AdBlue
® 136 Akumulator
142
W
ymiana bezpiecznika
145
W
ymiana żarówki
149
W
ymiana pióra
wycieraczki szyby
155
W
ymiana koła
156
Zestaw naprawczy
161
Holowanie samochodu
163
Zdejmowany zaczep
kulowy haka
holowniczego
164
Glosariusz etykiet
168
W
ymiary
172
Silniki
177
Masy
179
Elementy
identyfikacyjne
182
10.
AUDIO I
TELEMATYKA
PINFORMACJE
SZCZEGÓLNE
System Audio-Telematyki
Dotykowy 183
System
Audio
231
Pogłębiona kabina
249
Podwozie / Płyta
251
Podwójna kabina
254
Skrzynia ładunkowa
258
Tylne pasy
bezpieczeństwa. Foteliki
dziecięce / mocowania
ISOFIX z tyłu.
Spis treści
Page 11 of 276
9
boxer_pl_Chap01_Vue-ensemble_ed01-2015
Alarm niezamierzonego przekroczenia linii 105
Pomoc podczas zjazdu
104
Inteligentna kontrola trakcji
103
ASR, CDS
101-102
Konfiguracja pojazdu
90-91
Ustawianie godziny
91
Kamera cofania
95
System audio-telematyki
z ekranem dotykowym
183-230
System audio
231-247
Chronotachograf
93
W
yposażenie kabiny
76-80
●
zapalniczka,
●
schowek przedni - chłodzony
,
●
półka podsufitowa,
●
popielniczka wyjmowana,
●
lampki sufitowe,
●
gniazdo 12
V / gniazdo USB,
●
stolik do pisania / wspornik
wielofunkcyjny
●
schowki.
Skrzynia biegów
36-37
Pomoc przy parkowaniu
94-95
Odmrażanie - osuszanie
59
Centralny zamek
22
Kontrolka ryglowania
22
Sygnał/światła awaryjne
98 W
entylacja, ogrzewanie,
A/C
60-62, 63-64
●
klimatyzacja ręczna,
●
klimatyzacja automatyczna
jednostrefowa,
●
zamknięty obieg powietrza.
1
WPROWADZENIE
Lokalizacja
Page 14 of 276
12
boxer_pl_Chap01_Vue-ensemble_ed01-2015
EKOJAZDA
l epsze wykorzystanie skrzyni biegów
W przypadku manualnej skrzyni biegów ruszać powoli i nie czekać
ze zmianą biegu na wyższy . Podczas przyspieszania zmieniać
biegi dość wcześnie. Niektóre samochody wyposażone są we
wskaźnik zmiany biegu, który zaleca zmianę biegu na najbardziej
odpowiedni; jeżeli wyświetli się w
zestawie wskaźników, zaleca się
wykonanie zmiany biegu.
Zachowanie spokojnego sposobu prowadzenia
Przestrzegać bezpiecznej odległości między pojazdami, starać
się hamować silnikiem zamiast hamulcem głównym, stopniowo
naciskać pedał przyspieszenia. Takie zachowanie przyczynia się
do zmniejszenia zużycia paliwa, zmniejszenia emisji CO
2 oraz
ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód wyposażony jest
w
przełącznik "Cruise" przy kierownicy, włączać regulator
prędkości już od 30
km/h.
Efektywne wykorzystanie wyposażenia elektrycznego
Przed wyjazdem, jeżeli w kabinie jest gorąco, przewietrzyć
ją, opuszczając szyby i otwierając nawiewy, a dopiero potem
uruchomić klimatyzację.
Powyżej 50
km/h zamknąć szyby i pozostawić otwarte nawiewy.
Wykorzystać wyposażenie umożliwiające zmniejszenie
temperatury w
kabinie (rolety...).
Gdy tylko temperatura osiągnie odpowiedni poziom, wyłączać
klimatyzację, chyba że jej regulacja odbywa się automatycznie.
Wyłączać przełączniki odmrażania i
osuszania szyb, jeżeli nie są
wyłączane automatycznie.
Jak najszybciej wyłączać podgrzewanie fotela.
Nie używać reflektorów i
świateł przeciwmgłowych, gdy warunki
drogowe tego nie wymagają.
Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i
emisję CO
2.
Uruchamiać silnik tuż przed rozpoczęciem jazdy (głównie zimą).
Kabina nagrzewa się szybciej podczas jazdy.
Ograniczenie podłączania urządzeń przenośnych (odtwarzaczy
audio/wideo, konsoli gier) sprzyja zmniejszeniu zużycia energii, a
więc i
paliwa.
Przed opuszczeniem samochodu odłączyć urządzenia przenośne.
Samochód & Środowisko naturalne

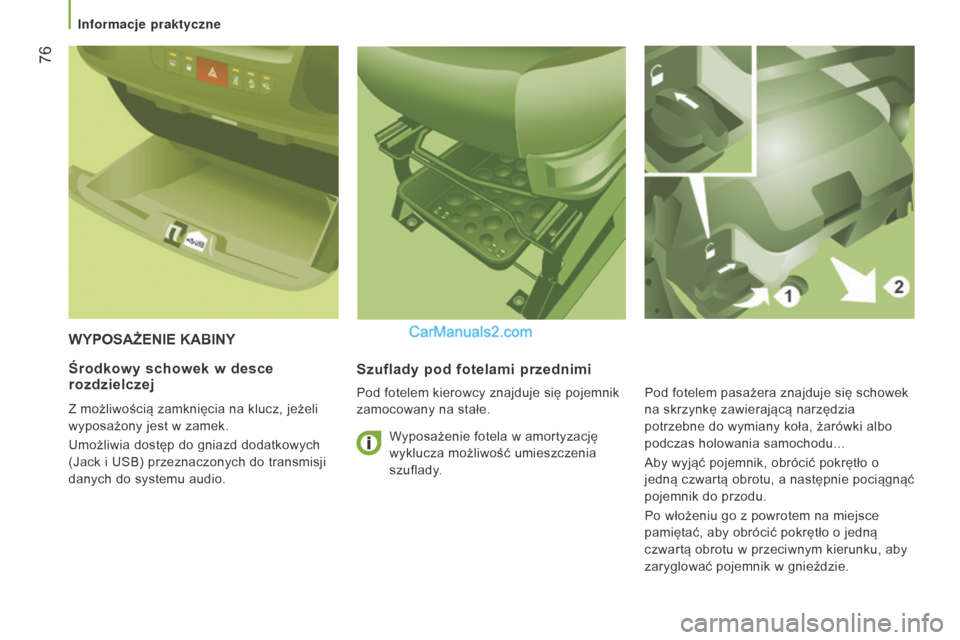

Page 78 of 276
76
boxer_pl_Chap03_Ergo-et-confort_ed01-2015
WyPOSAŻEnIE KABInySzuflady pod fotelami przednimi
Pod fotelem kierowcy znajduje się pojemnik
zamocowany na stałe.
Środkowy schowek w desce
rozdzielczej
Z możliwością zamknięcia na klucz, jeżeli
wyposażony jest w
zamek.
Umożliwia dostęp do gniazd dodatkowych
(Jack i
USB) przeznaczonych do transmisji
danych do systemu audio. Wyposażenie fotela w
amortyzację
wyklucza możliwość umieszczenia
szuflady. Pod fotelem pasażera znajduje się schowek
na skrzynkę zawierającą narzędzia
potrzebne do wymiany koła, żarówki albo
podczas holowania samochodu...
Aby wyjąć pojemnik, obrócić pokrętło o
jedną czwartą obrotu, a następnie pociągnąć
pojemnik do przodu.
Po włożeniu go z
powrotem na miejsce
pamiętać, aby obrócić pokrętło o jedną
czwartą obrotu w
przeciwnym kierunku, aby
zaryglować pojemnik w
gnieździe.
Informacje praktyczne
Page 89 of 276
87
boxer_pl_Chap04_Technologie-a-bord_ed01-2015
PERSONALIZACJA - KONFIGURACJA
Za
pomocą panelu sterowania
m
ODE
Ten panel sterowania, usytuowany
z boku kierownicy, daje dostęp do menu
umożliwiających personalizację niektórych
elementów wyposażenia.
Odpowiednie informacje ukazują się na
wyświetlaczu zestawu wskaźników.
Obsługa dostępna jest w
jedenastu
językach: włoskim, angielskim, niemieckim,
francuskim, hiszpańskim, portugalskim,
holenderskim, brazylijskim, polskim,
rosyjskim i
tureckim. Jeżeli samochód jest wyposażony w
system
audio, daje on dostęp do wszystkich menu.
Jeżeli samochód jest wyposażony w system
audio - telematyki z ekranem dotykowym,
niektóre menu są dostępne tylko poprzez
panel sterowania radioodtwarzacza.
-
przewijanie menu w
dół,
-
zmniejszanie wartości.
Przycisk
m ODE umożliwia:
-
dostęp do menu i
podmenu,
-
zatwierdzenie wyboru wewnątrz
menu,
-
wyjście z
menu.
Długie wciśnięcie przycisku powoduje
powrót do ekranu głównego.
Ten przycisk umożliwia:
Ten przycisk umożliwia:
-
przewijanie menu do góry
,
-
zwiększenie wartości.
Ze względów bezpieczeństwa niektóre
menu są dostępne wyłącznie przy
wyłączonym zapłonie.
Konfiguracja pojazdu
4
TECHNOLOGIA NA POKŁADZIE
Page 92 of 276
90
boxer_pl_Chap04_Technologie-a-bord_ed01-2015
Za pomocą systemu audiotelematyki
z ekranem dotykowym
Ten panel czołowy radioodtwarzacza,
usytuowany pośrodku deski rozdzielczej,
umożliwia dostęp do menu w
celu
personalizacji niektórych urządzeń.
Odpowiednie informacje ukazują się na
ekranie dotykowym.
Obsługa możliwa jest w
dziewięciu językach:
niemieckim, angielskim, hiszpańskim,
francuskim, włoskim, holenderskim, polskim,
portugalskim, tureckim.
Ze względów bezpieczeństwa,
niektóre menu są dostępne tylko przy
wyłączonej stacyjce. Ten przycisk panelu umożliwia
dostęp do menu "Ustawienia".
m
enu " u stawienia"
1.
"W
yświetlanie".
2.
"Komendy głosowe".
3.
"Godzina i
data".
4.
"Bezpieczeństwo / Pomoc".
5.
"Światła".
6.
"Drzwi & ryglowanie".
7.
"Audio".
8.
"T
elefon / Bluetooth".
9.
"Ustawienia radia".
10.
"Przywrócenie ustawień", aby powrócić
do domyślnych ustawień producenta.
11 .
"Kasowanie danych osobistych", aby
skasować wszystkie dane osobiste
związane z urządzeniami Bluetooth,
zapisane w systemie audio.
Ten przycisk na ekranie
umożliwia przejście w
górę menu
albo zwiększenie wartości.
Ten przycisk na ekranie
umożliwia przejście w dół menu
albo zmniejszenie wartości.
Aby uzyskać więcej informacji na
temat audio, telefonu, radia i nawigacji,
podmenu 2 , 7, 8, 9
i
11
omówiono
szczegółowo w
rubryce "Audio
i
telematyka".
Parametry w
podmenu 4, 5
i
6
zmieniają się w
zależności
od urządzeń zainstalowanych
w
samochodzie.
Konfiguracja pojazdu
Page 97 of 276
95
boxer_pl_Chap04_Technologie-a-bord_ed01-2015
KAMERA COFANIA
Jeżeli samochód jest w nią wyposażony,
kamera zamocowana jest z
tyłu,
na poziomie
trzeciego światła stop.
Przekazuje ona widok na ekran umieszczony
w
kabinie. Widok do tyłu jest pomocny
w
trakcie manewrów.
Kamera cofania może być sprzężona ze
wspomaganiem przy parkowaniu tyłem.Ekran
Kamera przekazuje obraz do kolorowego
5-calowego ekranu LCD. Ekran ten jest
także dotykowym ekranem systemu audio -
telematyki.
Włączanie lub wyłączanie odbywa się
z
poziomu menu ustawień dotykowego
systemu audio - telematyki.
Działanie
Kamera włącza się automatycznie
w momencie włączenia biegu wstecznego
i
pozostaje włączona do około 15km/h.
Wyłącza się powyżej 18
km/h.
Kamera włącza się także podczas postoju
pojazdu, z
chwilą otwarcia drzwi z tyłu.
Wyłączanie
W momencie wyłączenia biegu wstecznego
ostatni obraz wyświetlany jest przez około
5 sekund, a następnie kamera wyłącza się.
Ostatni obraz pozostaje także wyświetlany
w
ten
sam sposób, podczas postoju pojazdu,
z
chwilą zamknięcia drzwi z tyłu.
Praktyczne wskazówki
W warunkach optymalnego usytuowania
samochodu (położenie na drodze, poziom
załadowania) maksymalna strefa zasięgu
kamery wynosi około 3 m długości na 5,5 m
szerokości.
Strefa widoczności może się zmieniać
w
zależności od warunków atmosferycznych
(oświetlenie, deszcz, śnieg, mgła, ...),
stopnia załadowania samochodu oraz
usytuowania na drodze.
Do czyszczenia kamery i
ekranu nie należy
używać detergentów lub narzędzi, które
mogą porysować powierzchnię.
Stosować miękką tkaninę lub zmiotkę.
Pomoc przy parkowaniu
4
TECHNOLOGIA NA POKŁADZIE
Page 185 of 276
183
boxer_pl_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015
System Audio-Telematyki Dotykowy
Radioodtwarzacz multimedialny - Telefon Bluetooth® - nawigacja gPS
Spis treści
Wprowadzenie 1 84
S łowniczek
18
5
Sterowanie przy kierownicy
1
86
Menu
1
87
Radio
18
8
Radio DAB (Digital Audio Broadcasting)
1
92
Media
19
4
Nawigacja
2
02
Telefon
20
6
Informacje o pojeździe
2
10
Ust awienia
2
12
Komendy głosowe
2
22
System został zakodowany w
taki sposób, by działał wyłącznie
w
Państwa samochodzie. Ze względów bezpieczeństwa wszystkie czynności wymagające
większej uwagi powinny być bezwzględnie wykonywane na
postoju.
Po wyłączeniu silnika, aby nie spowodować rozładowania
akumulatora, system wyłączy się po uruchomieniu trybu
oszczędzania energii.
System Audio - Telematyki z ekranem dotykowym
AUDIO I TELEMATYKA
10
Page 187 of 276
185
boxer_pl_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015
Włączenie/wyłączenie ekranu.
Włączanie, wyłączanie,
wprowadzanie parametrów
niektórych funkcji regulacji systemu
i samochodu.
Wysunięcie płyty CD.
Włączenie/wyłączenie głosu (mute/
pauz a).
Anulowanie bieżącej operacji.
Powrót na wyższy poziom struktury
(menu lub folderu). Naciśnięcie: włączenie/wyłączenie.
Obrót: regulacja głośności (każde
źródło jest niezależne).
Radio, obrót: wyszukiwanie stacji
radiowej.
Media, obrót: wybranie
poprzedniego / następnego utworu.
Naciśnięcie: zatwierdzenie opcji
wyświetlonej na ekranie.
Ekran jest tzw. "rezystywny", trzeba
mocniej nacisnąć zwłaszcza przy
przesuwaniu (przewijanie listy,
przesuwanie mapy...). Nie wystarczy
zwykłe muśnięcie. Ekran nie reaguje
na dotyk wieloma palcami.
Zastosowane rozwiązanie techniczne
umożliwia obsługę ekranu
w
rękawiczkach i używanie go w każdej
temperaturze.
Do czyszczenia ekranu zaleca się
używać miękkiej ściereczki (np. do
okularów) bez środków czyszczących.
Nie dotykać ekranu ostrymi
przedmiotami.
Nie dotykać ekranu mokrymi rękami.
Słowniczek
hasła
sy stemoweWyjaśnienie / Odpowiednie
działania
VOLUME Regulacja głośności przez
obrót.
RADIO Dostęp do menu radia.
MEDIA
Dostęp do menu mediów i do
p oszczególnych źródeł muzycznych.
N AV Dostęp do menu nawigacji.
PHONE Dostęp do menu telefonu.
MORE Dostęp do informacji
związanych z
samochodem.
BROWSE
TUNE
SCROLL Obracać przycisk, aby:
-
n
awigować w menu albo na
liście,
-
w
ybrać stację radiową.
ENTER Potwierdzenie naciśnięciem
opcji wyświetlanej na ekranie.
System Audio - Telematyki z ekranem dotykowym
AUDIO I TELEMATYKA
10
Page 188 of 276
186
boxer_pl_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015
Sterowanie przy kierownicy
Włączenie/wyłączenie funkcji pauzy
dla źródeł CD, USB/iPod, Bluetooth®.
Włączenie/wyłączenie funkcji mute
radia.
Wyłączenie/włączenie mikrofonu
w
trakcie rozmowy telefonicznej.
Włączenie rozpoznawania głosu.
Przer wanie komunikatu głosowego
w
celu podania nowej komendy
głosowej.
Przer wanie rozpoznawania głosu. Naciskanie do góry lub w
dół:
zwiększanie lub zmniejszanie
głośności komunikatów głosowych
i
źródeł muzycznych, zestawu
głośnomówiącego i
lektora tekstów
" tex tos". Odebranie połączenia
przychodzącego.
Odebranie drugiego połączenia
przychodzącego i
ustawienie go
w
kolejce połączeń oczekujących.
Włączenie rozpoznawania głosu dla
funkcji telefonu.
Przer wanie komunikatu głosowego
w
celu podania kolejnej komendy
głosowej.
Przer wanie rozpoznawania głosu. Radio, naciśnięcie do góry lub w
dół:
wybór następnej/poprzedniej stacji.
Radio, ciągłe naciskanie do góry lub
w
dół: przeszukiwanie w kierunku
wyższych/niższych częstotliwości do
momentu zwolnienia przycisku.
Media, naciśnięcie do góry lub w
dół:
wybór następnego/poprzedniego
utworu.
Media, ciągłe naciskanie do góry lub
w
dół: szybkie przewijanie do przodu/
wstecz do momentu zwolnienia
przycisku.
Odrzucenie przychodzącego
połączenia telefonicznego.
Zakończenie bieżącego połączenia
telefonicznego.
System Audio - Telematyki z ekranem dotykowym
