display PEUGEOT EXPERT 2023 Manual de utilização (in Portuguese)

5
Visão geral
Barra de controlo central



1. Trancamento/destrancamento do interior
2. Porta lateral deslizante elétrica esquerda
3. Fecho elétrico de segurança para crianças
4. Porta lateral deslizante elétrica direita
5. Luzes avisadoras de perigo
6. Sistema DSC/ASR
7. Deteção da pressão baixa dos pneus
8. Stop & Start (diesel)
Barra de controlo lateral



1. Advanced Grip Control
2. Head-up display
3. Ajuda ao estacionamento 4.
Sistema de aquecimento/ventilação adicional
(Diesel)
5. Alarme (Diesel ou Elétrico)
6. Regulação da altura das luzes
7. Alerta de transposição involuntária de linha
8. Sistema de controlo dos ângulos mortos
9. Comutação automática das luzes de estrada
Motor elétrico

1.Conetores de carga
2. Bateria de tração
3. Bateria sobresselente de 12 V
4. Carregador integrado
5. Motor elétrico
6. Cabo de carga
Os conetores de carga
1 permitem 3 tipos de carga:
–

O carregamento doméstico no modo 2 utilizando

uma tomada doméstica e o cabo de carga
associado

6. –


O carregamento acelerado no modo 3 utilizando

uma unidade de carregamento acelerada
(carregador de parede).
–
Carregamento super rápido no modo 4 utilizando

um carregador público rápido.
A bateria de tração de 400 V 2
utiliza a tecnologia
de iões de lítio. Armazena e fornece a energia
necessária para o funcionamento do motor elétrico,
ar condicionado e aquecimento. O respetivo nível de
carga é representado por um indicador e por uma
luz avisadora de energia de reserva no quadro de
bordo.
A bateria sobresselente de 12 V 3
fornece energia
ao sistema elétrico convencional do veículo. É
recarregada automaticamente pela bateria de tração
através do carregador integrado.
O carregador integrado 4
fornece carregamento
doméstico (modo 2) e carregamento acelerado
(modo 3) da bateria de tração, bem como
carregamento da bateria sobresselente de 12 V.
O motor elétrico 5
fornece propulsão de acordo com
o modo de condução selecionado e as condições de
condução. Recupera a energia durante a travagem
do veículo e as fases de desaceleração.
Etiquetas
Secção “Acesso - Portas traseiras”:

Secção “Ergonomia e conforto - Moduwork”:

11

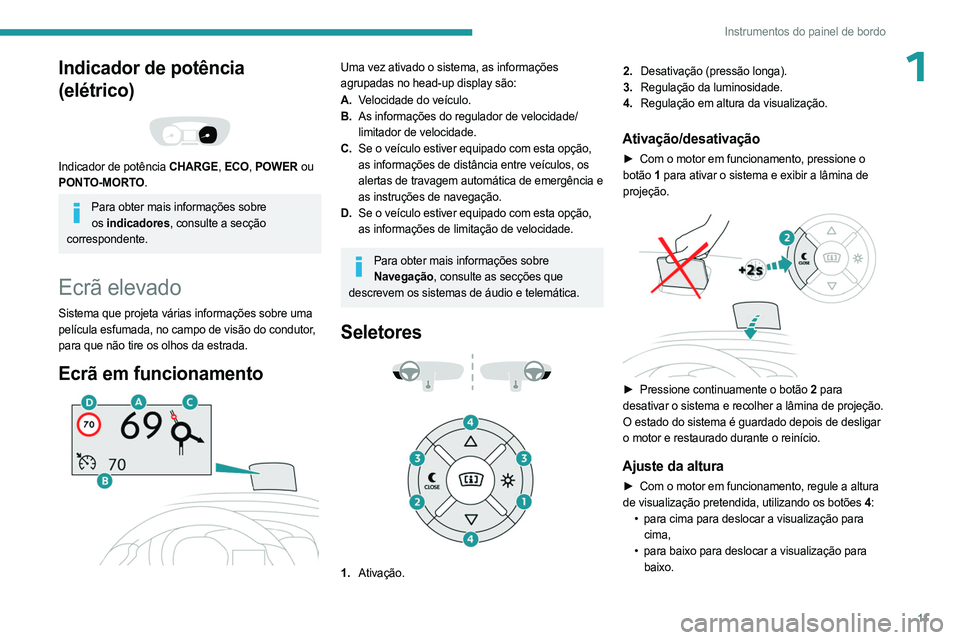

Instrumentos do painel de bordo
1Indicador de potência
(elétrico)


Indicador de potência CHARGE, ECO, POWER ou
PONTO-MORTO.
Para obter mais informações sobre os indicadores , consulte a secção
correspondente.
Ecrã elevado
Sistema que projeta várias informações sobre uma
película esfumada, no campo de visão do condutor,
para que não tire os olhos da estrada.
Ecrã em funcionamento

Uma vez ativado o sistema, as informações
agrupadas no head-up display são:
A. Velocidade do veículo.
B. As informações do regulador de velocidade/
limitador de velocidade.
C. Se o veículo estiver equipado com esta opção,
as informações de distância entre veículos, os
alertas de travagem automática de emergência e
as instruções de navegação.
D. Se o veículo estiver equipado com esta opção,
as informações de limitação de velocidade.
Para obter mais informações sobre
Navegação, consulte as secções que
descrevem os sistemas de áudio e telemática.
Seletores

1. Ativação. 2.
Desativação (pressão longa).
3. Regulação da luminosidade.
4. Regulação em altura da visualização.
Ativação/desativação
► Com o motor em funcionamento, pressione o
botão 1 para ativar o sistema e exibir a lâmina de

projeção.


► Pressione continuamente o botão 2 para
desativar o sistema e recolher a lâmina de projeção.
O estado do sistema é guardado depois de desligar
o motor e restaurado durante o reinício.
Ajuste da altura
► Com o motor em funcionamento, regule a altura
de visualização pretendida, utilizando os botões 4 :
•

para cima para deslocar a visualização para

cima,
•

para baixo para deslocar a visualização para

baixo.

12
Instrumentos do painel de bordo

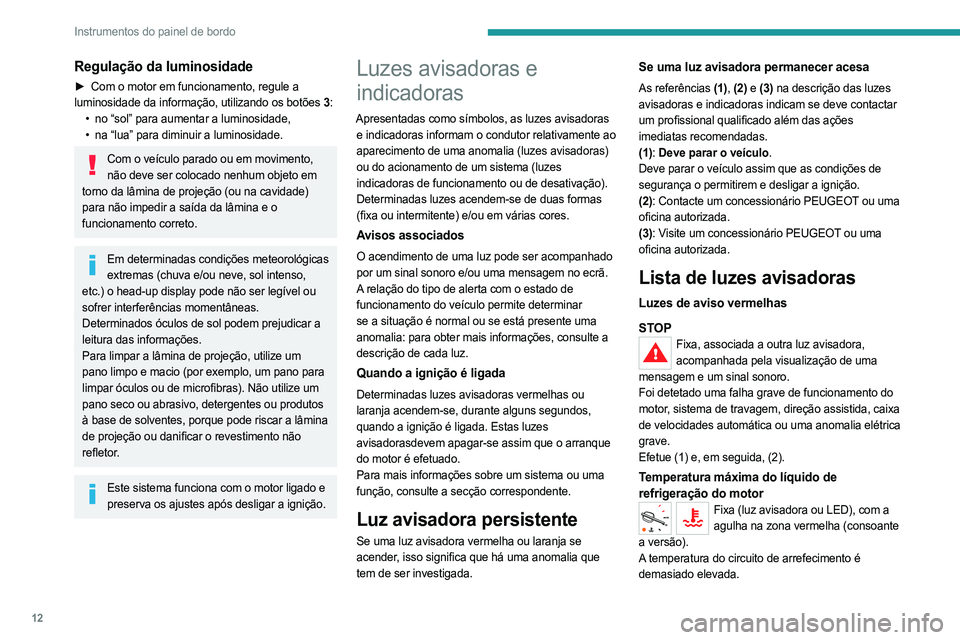

Regulação da luminosidade
► Com o motor em funcionamento, regule a
luminosidade da informação, utilizando os botões 3 :
•

no “sol” para aumentar a luminosidade,
•


na “lua” para diminuir a luminosidade.
Com o veículo parado ou em movimento, não deve ser colocado nenhum objeto em
torno da lâmina de projeção (ou na cavidade)
para não impedir a saída da lâmina e o
funcionamento correto.
Em determinadas condições meteorológicas extremas (chuva e/ou neve, sol intenso,
etc.) o head-up display pode não ser legível ou
sofrer interferências momentâneas.
Determinados óculos de sol podem prejudicar a
leitura das informações.
Para limpar a lâmina de projeção, utilize um
pano limpo e macio (por exemplo, um pano para
limpar óculos ou de microfibras). Não utilize um
pano seco ou abrasivo, detergentes ou produtos
à base de solventes, porque pode riscar a lâmina
de projeção ou danificar o revestimento não
refletor.
Este sistema funciona com o motor ligado e preserva os ajustes após desligar a ignição.
Luzes avisadoras e
indicadoras
Apresentadas como símbolos, as luzes avisadoras
e indicadoras informam o condutor relativamente ao
aparecimento de uma anomalia (luzes avisadoras)
ou do acionamento de um sistema (luzes
indicadoras de funcionamento ou de desativação).
Determinadas luzes acendem-se de duas formas
(fixa ou intermitente) e/ou em várias cores.
Avisos associados
O acendimento de uma luz pode ser acompanhado
por um sinal sonoro e/ou uma mensagem no ecrã.
A relação do tipo de alerta com o estado de
funcionamento do veículo permite determinar
se a situação é normal ou se está presente uma
anomalia: para obter mais informações, consulte a
descrição de cada luz.
Quando a ignição é ligada
Determinadas luzes avisadoras vermelhas ou
laranja acendem-se, durante alguns segundos,
quando a ignição é ligada. Estas luzes
avisadorasdevem apagar-se assim que o arranque
do motor é efetuado.
Para mais informações sobre um sistema ou uma
função, consulte a secção correspondente.
Luz avisadora persistente
Se uma luz avisadora vermelha ou laranja se
acender, isso significa que há uma anomalia que
tem de ser investigada.
Se uma luz avisadora permanecer acesa
As referências (1), (2) e (3) na descrição das luzes
avisadoras e indicadoras indicam se deve contactar
um profissional qualificado além das ações
imediatas recomendadas.
(1): Deve parar o veículo.
Deve parar o veículo assim que as condições de
segurança o permitirem e desligar a ignição.
(2): Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
(3): Visite um concessionário PEUGEOT ou uma
oficina autorizada.
Lista de luzes avisadoras
Luzes de aviso vermelhas
STOP
Fixa, associada a outra luz avisadora, acompanhada pela visualização de uma
mensagem e um sinal sonoro.
Foi detetado uma falha grave de funcionamento do
motor, sistema de travagem, direção assistida, caixa
de velocidades automática ou uma anomalia elétrica
grave.
Efetue (1) e, em seguida, (2).
Temperatura máxima do líquido de
refrigeração do motor
Fixa (luz avisadora ou LED), com a agulha na zona vermelha (consoante
a versão).
A temperatura do circuito de arrefecimento é
demasiado elevada.

160
Condução

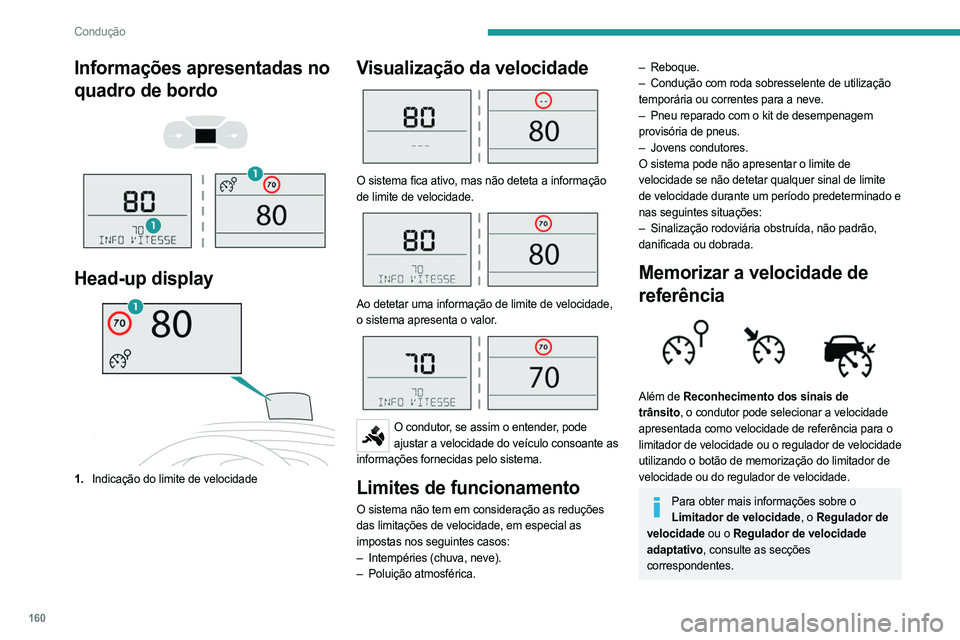

Informações apresentadas no
quadro de bordo




Head-up display
1. Indicação do limite de velocidade
Visualização da velocidade

O sistema fica ativo, mas não deteta a informação
de limite de velocidade.


Ao detetar uma informação de limite de velocidade,
o sistema apresenta o valor.


O condutor, se assim o entender, pode
ajustar a velocidade do veículo consoante as
informações fornecidas pelo sistema.
Limites de funcionamento
O sistema não tem em consideração as reduções
das limitações de velocidade, em especial as
impostas nos seguintes casos:
–

Intempéries (chuva, neve).
–


Poluição atmosférica.
– Reboque.
– Condução com roda sobresselente de utilização
temporária ou correntes para a neve.
–

Pneu reparado com o kit de desempenagem

provisória de pneus.
–

Jovens condutores.
O sistema pode não apresentar o limite de


velocidade se não detetar qualquer sinal de limite
de velocidade durante um período predeterminado e
nas seguintes situações:
–

Sinalização rodoviária obstruída, não padrão,

danificada ou dobrada.
Memorizar a velocidade de
referência


Além de Reconhecimento dos sinais de
trânsito, o condutor pode selecionar a velocidade
apresentada como velocidade de referência para o
limitador de velocidade ou o regulador de velocidade
utilizando o botão de memorização do limitador de
velocidade ou do regulador de velocidade.
Para obter mais informações sobre o Limitador de velocidade, o Regulador de
velocidade ou o Regulador de velocidade
adaptativo, consulte as secções
correspondentes.

161
Condução

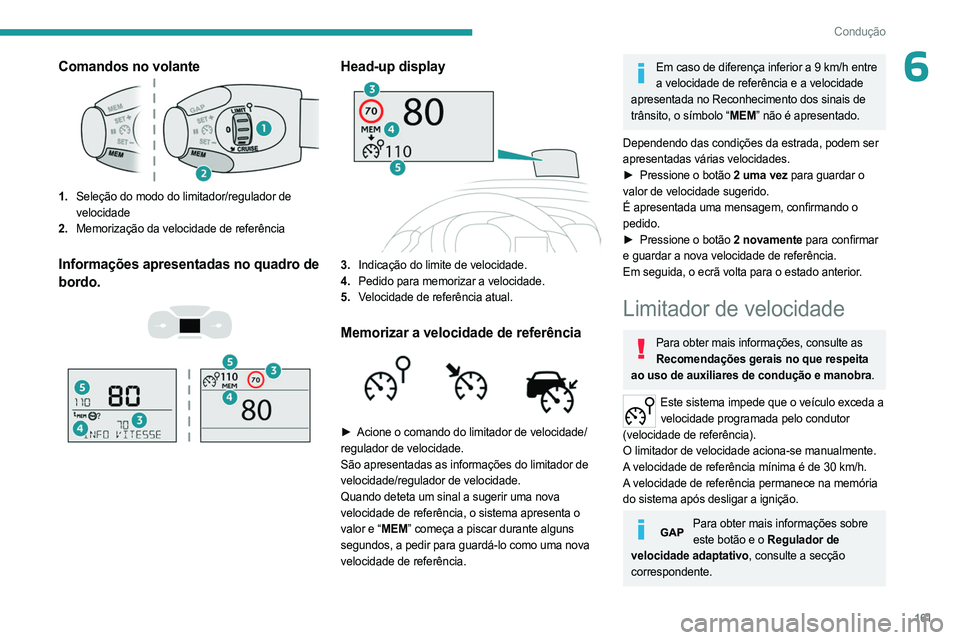

6Comandos no volante
1.Seleção do modo do limitador/regulador de
velocidade
2. Memorização da velocidade de referência
Informações apresentadas no quadro de
bordo.




Head-up display
3. Indicação do limite de velocidade.
4. Pedido para memorizar a velocidade.
5. Velocidade de referência atual.
Memorizar a velocidade de referência

► Acione o comando do limitador de velocidade/
regulador de velocidade.
São apresentadas as informações do limitador de

velocidade/regulador de velocidade.
Quando deteta um sinal a sugerir uma nova
velocidade de referência, o sistema apresenta o
valor e “MEM” começa a piscar durante alguns
segundos, a pedir para guardá-lo como uma nova
velocidade de referência.
Em caso de diferença inferior a 9 km/h entre a velocidade de referência e a velocidade
apresentada no Reconhecimento dos sinais de
trânsito, o símbolo “MEM” não é apresentado.
Dependendo das condições da estrada, podem ser
apresentadas várias velocidades.
►

Pressione o botão
2 uma vez para guardar o
valor de velocidade sugerido.
É apresentada uma mensagem, confirmando o
pedido.
►

Pressione o botão
2 novamente para confirmar
e guardar a nova velocidade de referência.
Em seguida, o ecrã volta para o estado anterior.
Limitador de velocidade
Para obter mais informações, consulte as Recomendações gerais no que respeita
ao uso de auxiliares de condução e manobra.
Este sistema impede que o veículo exceda a velocidade programada pelo condutor
(velocidade de referência).
O limitador de velocidade aciona-se manualmente.
A velocidade de referência mínima é de 30 km/h.
A velocidade de referência permanece na memória
do sistema após desligar a ignição.
Para obter mais informações sobre este botão e o Regulador de
velocidade adaptativo, consulte a secção
correspondente.

162
Condução

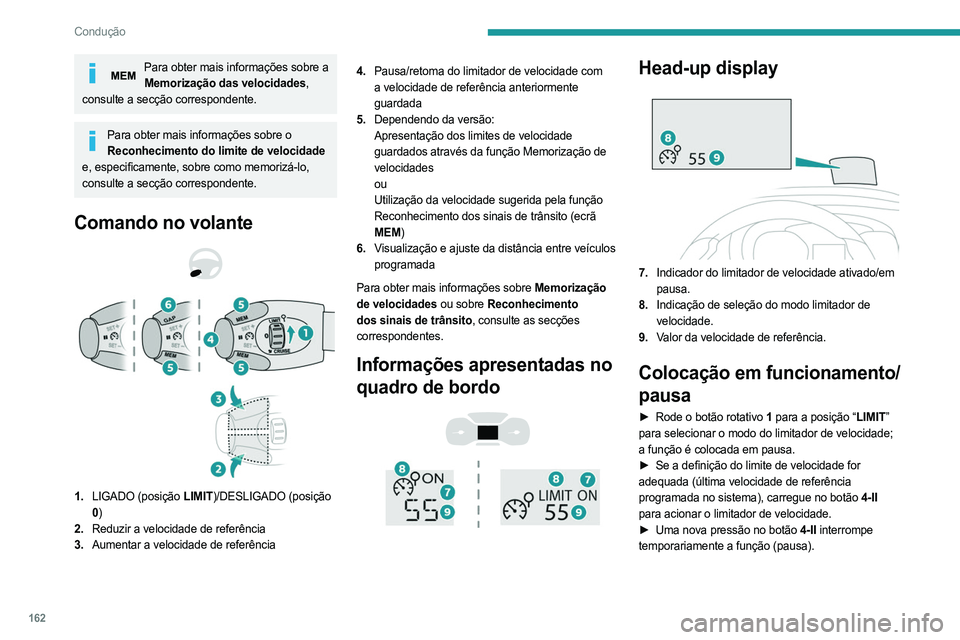

Para obter mais informações sobre a Memorização das velocidades,
consulte a secção correspondente.
Para obter mais informações sobre o Reconhecimento do limite de velocidade
e, especificamente, sobre como memorizá-lo,
consulte a secção correspondente.
Comando no volante



1. LIGADO (posição LIMIT)/DESLIGADO (posição
0)
2. Reduzir a velocidade de referência
3. Aumentar a velocidade de referência 4.
Pausa/retoma do limitador de velocidade com
a velocidade de referência anteriormente
guardada
5. Dependendo da versão:
Apresentação dos limites de velocidade
guardados através da função Memorização de
velocidades
ou
Utilização da velocidade sugerida pela função
Reconhecimento dos sinais de trânsito (ecrã
MEM)
6. Visualização e ajuste da distância entre veículos
programada
Para obter mais informações sobre Memorização
de velocidades ou sobre Reconhecimento
dos sinais de trânsito, consulte as secções
correspondentes.
Informações apresentadas no
quadro de bordo




Head-up display

7. Indicador do limitador de velocidade ativado/em
pausa.
8. Indicação de seleção do modo limitador de
velocidade.
9. Valor da velocidade de referência.
Colocação em funcionamento/
pausa
► Rode o botão rotativo 1 para a posição “LIMIT”
para selecionar o modo do limitador de velocidade;
a função é colocada em pausa.
►

Se a definição do limite de velocidade for

adequada (última velocidade de referência
programada no sistema), carregue no botão 4-II
para acionar o limitador de velocidade.
►

Uma nova pressão no botão
4-II interrompe
temporariamente a função (pausa).

165
Condução

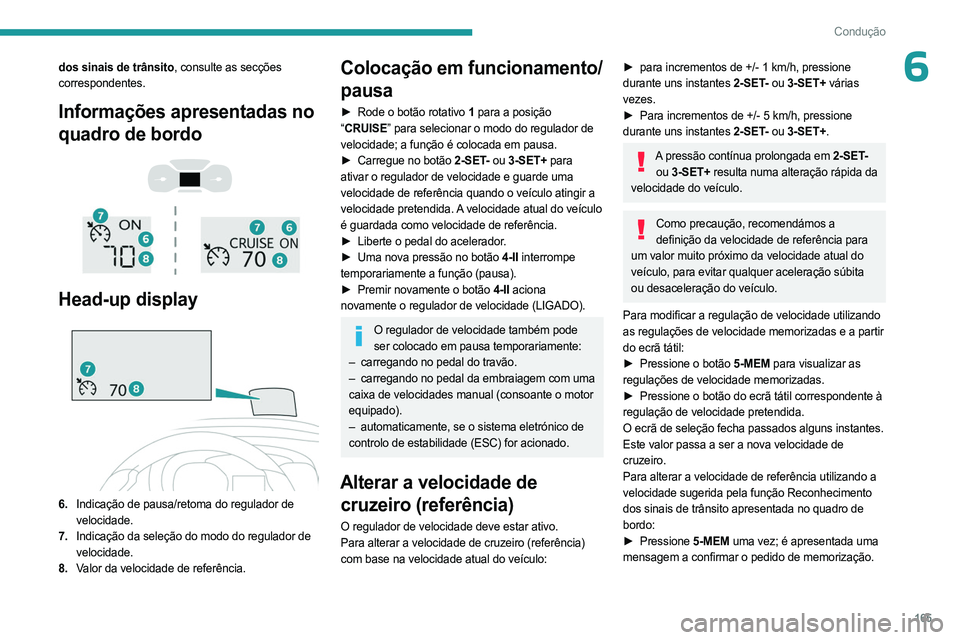

6dos sinais de trânsito, consulte as secções
correspondentes.
Informações apresentadas no
quadro de bordo




Head-up display

6. Indicação de pausa/retoma do regulador de
velocidade.
7. Indicação da seleção do modo do regulador de
velocidade.
8. Valor da velocidade de referência.
Colocação em funcionamento/
pausa
► Rode o botão rotativo 1 para a posição
“ CRUISE” para selecionar o modo do regulador de
velocidade; a função é colocada em pausa.
►

Carregue no botão
2-SET- ou 3-SET+ para
ativar o regulador de velocidade e guarde uma
velocidade de referência quando o veículo atingir a
velocidade pretendida. A velocidade atual do veículo
é guardada como velocidade de referência.
►

Liberte o pedal do acelerador
.
►

Uma nova pressão no botão
4-II interrompe
temporariamente a função (pausa).
►

Premir novamente o botão
4-II aciona
novamente o regulador de velocidade (LIGADO).
O regulador de velocidade também pode ser colocado em pausa temporariamente:
–

carregando no pedal do travão.
–


carregando no pedal da embraiagem com uma

caixa de velocidades manual (consoante o motor
equipado).
–

automaticamente, se o sistema eletrónico de

controlo de estabilidade (ESC) for acionado.
Alterar a velocidade de cruzeiro (referência)
O regulador de velocidade deve estar ativo.
Para alterar a velocidade de cruzeiro (referência)
com base na velocidade atual do veículo:
► para incrementos de +/- 1 km/h, pressione
durante uns instantes 2-SET- ou 3-SET+ várias
vezes.
►

Para incrementos de +/- 5
km/h, pressione
durante uns instantes
2-SET- ou 3-SET+.
A pressão contínua prolongada em 2-SET-
ou 3-SET+
resulta numa alteração rápida da
velocidade do veículo.
Como precaução, recomendámos a definição da velocidade de referência para
um valor muito próximo da velocidade atual do
veículo, para evitar qualquer aceleração súbita
ou desaceleração do veículo.
Para modificar a regulação de velocidade utilizando
as regulações de velocidade memorizadas e a partir
do ecrã tátil:
►

Pressione o botão
5-MEM para visualizar as
regulações de velocidade memorizadas.
►

Pressione o botão do ecrã tátil correspondente à

regulação de velocidade pretendida.
O ecrã de seleção fecha passados alguns instantes.
Este valor passa a ser a nova velocidade de
cruzeiro.
Para alterar a velocidade de referência utilizando a
velocidade sugerida pela função Reconhecimento
dos sinais de trânsito apresentada no quadro de
bordo:
►

Pressione
5-MEM uma vez; é apresentada uma
mensagem a confirmar o pedido de memorização.

168
Condução

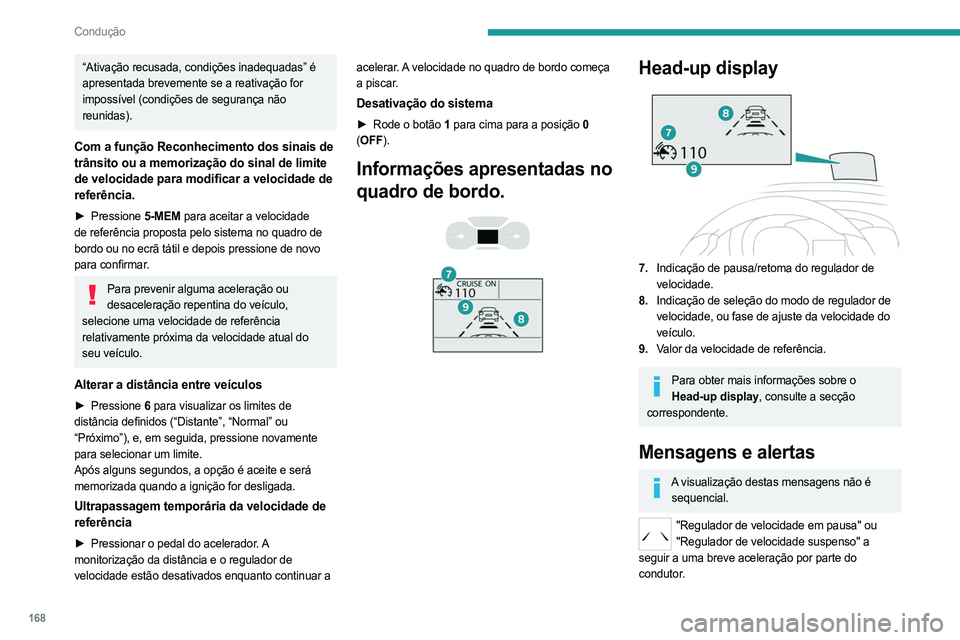

“Ativação recusada, condições inadequadas” é
apresentada brevemente se a reativação for
impossível (condições de segurança não
reunidas).
Com a função Reconhecimento dos sinais de
trânsito ou a memorização do sinal de limite
de velocidade para modificar a velocidade de
referência.
► Pressione 5-MEM para aceitar a velocidade
de referência proposta pelo sistema no quadro de
bordo ou no ecrã tátil e depois pressione de novo
para confirmar.
Para prevenir alguma aceleração ou desaceleração repentina do veículo,
selecione uma velocidade de referência
relativamente próxima da velocidade atual do
seu veículo.
Alterar a distância entre veículos
► Pressione 6 para visualizar os limites de
distância definidos (“Distante”, “Normal” ou
“Próximo”), e, em seguida, pressione novamente
para selecionar um limite.
Após alguns segundos, a opção é aceite e será
memorizada quando a ignição for desligada.
Ultrapassagem temporária da velocidade de
referência
► Pressionar o pedal do acelerador . A
monitorização da distância e o regulador de
velocidade estão desativados enquanto continuar a acelerar. A velocidade no quadro de bordo começa
a piscar.
Desativação do sistema
► Rode o botão
1 para cima para a posição 0
( OFF).
Informações apresentadas no
quadro de bordo.




Head-up display
7. Indicação de pausa/retoma do regulador de
velocidade.
8. Indicação de seleção do modo de regulador de
velocidade, ou fase de ajuste da velocidade do
veículo.
9. Valor da velocidade de referência.
Para obter mais informações sobre o
Head-up display, consulte a secção
correspondente.
Mensagens e alertas
A visualização destas mensagens não é sequencial.
"Regulador de velocidade em pausa" ou "Regulador de velocidade suspenso" a
seguir a uma breve aceleração por parte do
condutor.
