ESP Peugeot Expert Tepee 2010 Handleiding (in Dutch)

9
Interieur
IN ÉÉN OOGOPSLAG
1
MIDDENCONSOLE EN DAKCONSOLE

1. Plaats van de schakelaars:
- vergrendeling elektrisch kinderslot,
- centrale vergrendeling/ ontgrendeling.

2. Bediening verwarming en/of
airconditioning.

3. Pasjeshouder of schakelaars:
- uitschakeling ESP,
- uitschakeling inbraakalarm, verklikkerlampje alarm,
- uitschakeling parkeerhulp.

4. CD-wisselaar of opbergvak.

5. Autoradio of opbergvak.

6. Middelste verstelbare
ventilatieroosters.

7. Schakelaar alarmknipperlichten.

8. Display of opbergvak.

9. Plafonnier.

10. Verklikkerlampje uitschakeling
passagiersairbag.

11. Pasjeshouder, schakelaar
uitschakeling ventilatie achter,
schakelaars stoelverwarming.
TIJD INSTELLEN - een middenconsole met display: zie in de rubriek 9 het gedeelte "Datum en tijd
instellen",
- een middenconsole zonder display: zie in de rubriek 2 het gedeelte "Cockpit".
Afhankelijk van de uitvoering van uw auto is
deze voorzien van:

27
Cockpit
VOORDAT U GAAT RIJDEN
2

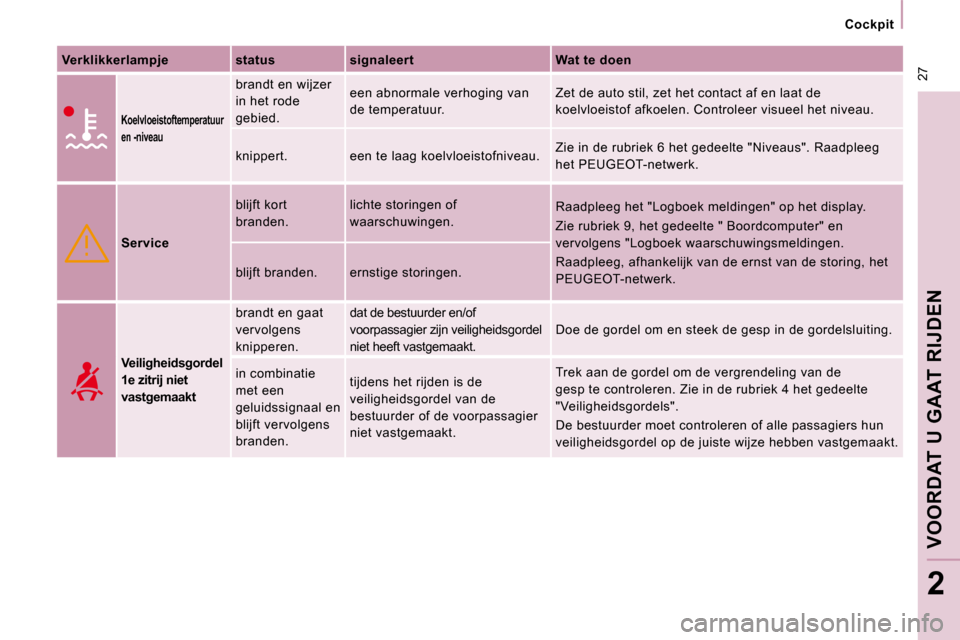

Verklikkerlampje status signaleert Wat te doen

Koelvloeistoftemperatuur
en -niveau
brandt en wijzer
in het rode
gebied. een abnormale verhoging van
de temperatuur.
Zet de auto stil, zet het contact af en laat de
koelvloeistof afkoelen. Controleer visueel het nive
au.
knippert. een te laag koelvloeistofniveau. Zie in de rubriek 6 het gedeelte "Niveaus". Raadpl
eeg
het PEUGEOT-netwerk.

Service blijft kort
branden.
lichte storingen of
waarschuwingen.
Raadpleeg het "Logboek meldingen" op het display.

Zie rubriek 9, het gedeelte " Boordcomputer" en
vervolgens "Logboek waarschuwingsmeldingen.
Raadpleeg, afhankelijk van de ernst van de storing, het
PEUGEOT-netwerk.
blijft branden. ernstige storingen.


Veiligheidsgordel
1e zitrij niet
vastgemaakt brandt en gaat
vervolgens
knipperen.
dat de bestuurder en/of
voorpassagier zijn veiligheidsgordel
niet heeft vastgemaakt.
Doe de gordel om en steek de gesp in de gordelslui
ting.
in combinatie
met een
geluidssignaal en
blijft vervolgens
branden. tijdens het rijden is de
veiligheidsgordel van de
bestuurder of de voorpassagier
niet vastgemaakt. Trek aan de gordel om de vergrendeling van de
gesp te controleren. Zie in de rubriek 4 het gedeel
te
"Veiligheidsgordels".
De bestuurder moet controleren of alle passagiers hun
veiligheidsgordel op de juiste wijze hebben vastgem aakt.

ABS
ESP
29
Cockpit
VOORDAT U GAAT RIJDEN
2

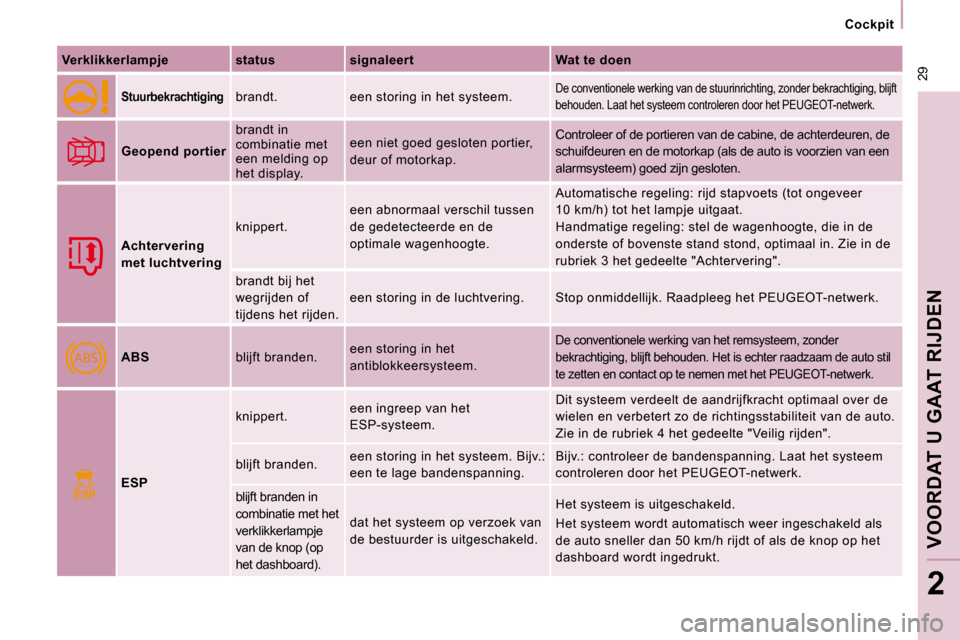

Verklikkerlampje status signaleert Wat te doen


Stuurbekrachtiging brandt. een storing in het systeem. De conventionele werking van de stuurinrichting, zo
nder bekrachtiging, blijft
behouden. Laat het systeem controleren door het PEU GEOT-netwerk.

Geopend portier brandt in
combinatie met
een melding op
het display. een niet goed gesloten portier,
deur of motorkap.
Controleer of de portieren van de cabine, de achte
rdeuren, de
schuifdeuren en de motorkap (als de auto is voorzie n van een
alarmsysteem) goed zijn gesloten.

Achtervering
met luchtvering knippert.
een abnormaal verschil tussen
de gedetecteerde en de
optimale wagenhoogte. Automatische regeling: rijd stapvoets (tot ongevee
r
10 km/h) tot het lampje uitgaat.
Handmatige regeling: stel de wagenhoogte, die in de
onderste of bovenste stand stond, optimaal in. Zie in de
rubriek 3 het gedeelte "Achtervering".
brandt bij het
wegrijden of
tijdens het rijden. een storing in de luchtvering. Stop onmiddellijk.
Raadpleeg het PEUGEOT-netwerk.

ABS blijft branden. een storing in het
antiblokkeersysteem.
De conventionele werking van het remsysteem, zonde
r
bekrachtiging, blijft behouden. Het is echter raadz aam de auto stil
te zetten en contact op te nemen met het PEUGEOT-ne twerk.

ESP knippert.
een ingreep van het
ESP-systeem. Dit systeem verdeelt de aandrijfkracht optimaal ov
er de
wielen en verbetert zo de richtingsstabiliteit van de auto.
Zie in de rubriek 4 het gedeelte "Veilig rijden".
blijft branden. een storing in het systeem. Bijv.:
een te lage bandenspanning. Bijv.: controleer de bandenspanning. Laat het syst
eem
controleren door het PEUGEOT-netwerk.
blijft branden in
combinatie met het
verklikkerlampje
van de knop (op
het dashboard). dat het systeem op verzoek van
de bestuurder is uitgeschakeld.
Het systeem is uitgeschakeld.
Het systeem wordt automatisch weer ingeschakeld al
s
de auto sneller dan 50 km/h rijdt of als de knop op het
dashboard wordt ingedrukt.

52
Ventilatie
Regeling luchtopbrengst
De luchtopbrengst kan vergroot of
verkleind worden door respectievelijk
de toets "kleine propeller" of "grote
propeller" in te drukken.
Het symbool van de luchtopbrengst op het
display, de propeller, wordt afhankelijk van
de ingestelde waarde geleidelijk voller. Handmatig verstellen
Al naar gelang uw wensen kunt u de
automatische bediening van het systeem
handmatig aanpassen. De overige functies
worden automatisch geregeld. Bij het
indrukken van de toets AUTO zal het systeem
weer volledig automatisch functioneren. Toevoer van buitenlucht/
luchtrecirculatie Bij het indrukken van deze toets wordt de
lucht in het interieur gerecirculeerd. Het
symbool van de luchtrecirculatie wordt weergegeven.
De luchtrecirculatie dient om de toevoer van
buitenlucht bij stank en stofoverlast af te sluiten .
Gebruik de luchtrecirculatie alleen als dit echt no dig
is (om te voorkomen dat de ruiten beslaan en de
luchtkwaliteit in het interieur achteruitgaat).
Druk de toets zodra de luchtrecirculatie niet meer
nodig is nogmaals in om de toevoer van buitenlucht
te hervatten.
Regeling luchtverdeling
Druk deze toets herhaalde malen
in om de luchtstroom te verdelen
naar:
- de voorruit,
- de voorruit en de beenruimte,
- de beenruimte,
- de linker, rechter en middelste ventilatieroosters en de beenruimte,
- de linker, rechter en middelste ventilatieroosters. Uitschakelen van het systeem
Druk op de toets
"kleine propeller"
van de luchtopbrengstregeling tot
het symbool van de propeller is
verdwenen.
Alle functies van de airconditioning worden dan
uitgeschakeld, behalve de luchtrecirculatie en
de achterruitverwarming (volgens uitvoering).
De ingestelde waarde wordt niet meer
geregeld en verdwijnt van het display.
Het is raadzaam om niet langdurig met
uitgeschakelde airconditioning te rijden.
Druk op de toets "grote
propeller" van de
luchtopbrengstregeling 7 of op de
toets AUTO om het systeem weer
met de laatst ingestelde waarden
in te schakelen. Airconditioning AAN/UIT
Druk op deze toets: het symbool

A/C wordt weergegeven en de
airconditioning wordt geactiveerd.
Druk nogmaals op deze toets om de
aircondioning uit te schakelen.

59
ERGONOMIE EN COMFORT
3
Comfort
COMFORT
Met behulp van digitale technologie is de
akoestiek in het interieur zo afgestemd dat
tijdens het rijden ook een gesprek met de
achterpassagiers goed mogelijk is.
Geluidscomfort door speciale behandeling van de carrosserie
De steenslagbescherming aan de
onderzijde van de carrosserie en in de
wielkuipen zorgt voor een aanzienlijk lager
geluidsniveau en beschermt de carrosserie
tegen beschadigingen van buitenaf. De
carrosserie van de Expert Tepee heeft een
cataforesebehandeling ondergaan die een
perfecte bescherming tegen roest biedt. De
anticorrosiegarantie bedraagt 12 jaar.

ESP
88
Veiligheid tijdens het rijden
ANTISPINREGELING (ASR) EN ELEKTRONISCH STABILITEITSPROGRAMMA (ESP)
Deze systemen staan in verbinding met het
ABS en zijn hier een aanvulling op.
De ASR zorgt voor een optimale
overbrenging van de aandrijfkracht op de
weg, zodat wordt voorkomen dat u tijdens
het accelereren de controle over de auto
verliest.
Het systeem past de aandrijfkracht aan om
het doorspinnen van de wielen te voorkomen
via de remmen van de aangedreven wielen
en de motor. Het systeem zorgt ook voor
meer koersstabiliteit bij het accelereren. de koers van de auto afwijkt van de
door de bestuurder gewenste richting.
Uitschakelen ASR/ESP
In bijzondere omstandigheden (als de auto
vastzit in de modder, sneeuw, in mulle
grond, ...) kan het nuttig zijn het ASR/ESP
uit te schakelen, zodat de wielen kunnen
slippen en weer grip kunnen krijgen.
- Druk op de knop die zich op de
middenconsole bevindt.
- Het verklikkerlampje gaat branden: de systemen ASR en ESP zijn
uitgeschakeld. Controle van werking Gebruiksvoorschrift
Het ASR-/ESP-systeem zorgt voor meer
veiligheid tijdens het rijden. De bestuurder
mag zich echter nooit laten verleiden tot
het nemen van meer risico's en het te hard
rijden.
De goede werking van het systeem wordt
verzekerd onder voorwaarde dat de
voorschriften van de constructeur op het
gebied van wielen (banden en velgen),
onderdelen van het remsysteem en
elektronische onderdelen worden nageleefd
en dat de procedures voor montage en het
uitvoeren van werkzaamheden door het
PEUGEOT-netwerk worden opgevolgd.
Laat deze systemen na een aanrijding
controleren door het PEUGEOT-netwerk .
Werking van het ASR-en ESP-systeem
Het lampje knippert tijdens een
ingreep van de ASR of het ESP.
De systemen worden opnieuw:
-
automatisch ingeschakeld als de
wagensnelheid hoger wordt dan 50 km/h,

- handmatig ingeschakeld door nogmaals op de knop te drukken. Bij een storing in de systemen
zal het verklikkerlampje gaan
branden in combinatie met een
geluidssignaal en een melding op
het display.
Raadpleeg het PEUGEOT-netwerk om het
systeem na te laten kijken.
Het verklikkerlampje kan ook gaan
branden in het geval van een te lage
bandenspanning. Controleer van alle
banden de bandenspanning.
Houd als het ESP is ingeschakeld in een
bocht het stuurwiel altijd in de gewenste
richting en stuur niet tegen.
Het ESP-systeem grijpt automatisch
in via het remsysteem en de motor als

89
Veiligheidsgordels
VEILIGHEID
4
Hoogteverstelling
Knijp de knop van de geleider in en schuif
deze omhoog of omlaag (veiligheidsgordel
bestuurdersstoel en enkele passagiersstoel).
Als uw auto is voorzien van een
tweezitsbank, is de veiligheidsgordel
van de middelste zitplaats niet in hoogte
verstelbaar.
Losmaken
Druk op de rode knop.
VEILIGHEIDSGORDELS
Gebruiksvoorschrift
De bestuurder dient er vóór het wegrijden
zeker van te zijn dat alle inzittenden hun
veiligheidsgordels op de juiste manier
hebben vastgemaakt.
Zorg ervoor dat alle inzittenden tijdens het
rijden hun veiligheidsgordel dragen, ook al
betreft het een korte rit.
De veiligheidsgordels zijn voorzien van een
oprolautomaat die ervoor zorgt dat de lengte
van de gordel automatisch wordt aangepast
aan uw lichaamsbouw.
Gebruik geen accessoires om de
veiligheidsgordels minder strak te laten
aansluiten (zoals wasknijpers, klemmen,
veiligheidsspelden, ...).
Controleer zowel voor als na het gebruik van
de gordel of deze goed is opgerold.
Controleer na het neerklappen of verplaatsen
van een stoel of de achterbank of de gordel
goed is opgerold en de gordelsluiting zich op
de juiste plaats bevindt.
Vastmaken
Trek aan de gordel en steek de gesp in de
gordelsluiting.
Trek aan de gordel om de vergrendeling van
de gesp te controleren. Verklikkerlampje
veiligheidsgordel bestuurder
Als de bestuurder zijn
veiligheidsgordel niet heeft
vastgemaakt, gaat bij het starten
van de motor het verklikkerlampje
branden.
Verklikkerlampje
veiligheidsgordel passagier
Als uw auto is voorzien van een
passagiersstoel vóór, gaat als
bij het starten van de motor de
passagier zijn veiligheidsgordel niet heeft
vastgemaakt, dit verklikkerlampje branden. De gordelspanners van de veiligheidsgordels
vóór kunnen, afhankelijk van de aard en
de kracht van de aanrijding, onafhankelijk
van de airbags afgaan. De gordelspanners
trekken de veiligheidsgordels direct stevig
tegen het lichaam van de inzittenden.
Het afgaan van de gordels gaat gepaard
met een lichte onschadelijke rookvorming en
een geluid als gevolg van de pyrotechnische
lading in het systeem.

Veiligheidsgordels
De gordelkrachtbegrenzer beperkt de kracht
waarmee de gordel tegen het lichaam van
de inzittenden getrokken wordt.
De oprolautomaten zijn voorzien van een
automatische blokkeerinrichting die in werking
treedt bij een aanrijding, een noodstop of het
over de kop slaan van de auto.
De veiligheidsgordels met pyrotechnische
gordelspanners werken alleen als het
contact aan staat.
U kunt de gordel losmaken door de rode
knop op de gesphouder in te drukken.
Geleid de gordel tijdens het oprollen.
Als de gordelspanners zijn geactiveerd,
gaat het verklikkerlampje airbag branden.
Raadpleeg het PEUGEOT-netwerk. Voorschriften voor kinderen:
- maak voor kinderen tot 12 jaar of kleiner
dan 1,50 m gebruik van een geschikt
kinderzitje.
- laat nooit een kind op schoot zitten tijdens het rijden. De veiligheidsgordel
mag door niet meer dan één persoon
gedragen worden. VEILIGHEIDSGORDELS ZITPLAATSEN VÓÓR
VEILIGHEIDSGORDELS ACHTERZITPLAATSEN
Als uw auto is voorzien van een losse stoel
en een tweezitsbank, zijn de 3 zitplaatsen
voorzien van driepunts veiligheidsgordels
met oprolautomaat.
De middelste zitplaats is voorzien van een
gordelgeleider en een oprolautomaat die zijn
bevestigd aan de rugleuning.
Raadpleeg voor meer informatie over
kinderzitjes in rubriek 4 het gedeelte
"Kinderen in de auto".
Vanwege de wettelijke veiligheidsvoorschriften
moeten werkzaamheden en controles aan de
veiligheidsgordels worden uitgevoerd door
het PEUGEOT-netwerk, dat tevens voor de
garantie zorgt en de werkzaamheden volgens
de voorschriften uitvoert.
Laat de veiligheidsgordels van uw auto
regelmatig (ook na een kleine aanrijding)
controleren door het PEUGEOT-netwerk:
de gordels mogen geen slijtagesporen
en scheuren vertonen en er mogen geen
wijzigingen aan de gordels zijn aangebracht.
Reinig de veiligheidsgordels met zeepsop
of een reinigingsmiddel voor textiel,
verkrijgbaar bij het PEUGEOT-netwerk.
Voor een effectieve werking van de
veiligheidsgordel:
- mag deze door niet meer dan één
persoon worden gedragen,
- moet worden voorkomen dat de gordel gedraaid raakt en moet de gordel in een
vloeiende beweging naar voren worden
getrokken,
- dient deze strak om het lichaam te worden gedragen.
De schoudergordel moet langs het holle
gedeelte van de schouder worden geplaatst.
De heupgordel moet zo laag mogelijk op het
bekken worden geplaatst.
Draai de gespen van de veiligheidsgordels
niet om; de gordels zijn dan niet voldoende
effectief. Als de zitplaatsen zijn voorzien
van armsteunen, moet de heupgordel altijd
onder de armsteun door worden geleid.
Controleer of de gordel goed is vastgemaakt
door even aan de riem te trekken.
Met airbags vóór
De veiligheidsgordels vóór zijn voorzien
van pyrotechnische gordelspanners en
gordelkrachtbegrenzers.
Zonder airbags vóór
Als uw auto is voorzien van een tweezitsbank
vóór zonder airbags vóór, is de veiligheidsgordel
van de middelste passagier niet voorzien van
een pyrotechnische gordelspanner.
Zorg ervoor dat de gordels op de 2 e
en
3 e
zitrij in de juiste gordelsluiting worden
vastgemaakt. Bevestig de gordels van de
buitenste zitplaatsen niet in de gordelsluiting
van de middelste zitplaats en andersom.

91
Veiligheid
VEILIGHEID
4
VEILIGHEIDSTROEVEN
In het geval van een extreme
dwarsversnelling van de auto beperkt dit
systeem het risico op over de kop slaan van
de auto door de remmen te bedienen.
Roll Over Mitigation *
Dit systeem is gekoppeld aan het ESP en
vult de aan het remsysteem gekoppelde
functies ABS-REF, ASR-ESP en
noodremassistentie (zie de desbetreffende
hoofdstukken in dit document) aan, zodat
een hoog niveau van actieve veiligheid
is gewaarborgd. Het ROM-systeem waar
uw auto mee is uitgerust, is oorspronkelijk
ontwikkeld voor auto's uit de topklasse met
vierwielaandrijving. * Systeem om risico van over de kop slaan te beperken.

104
Trekken van een aanhanger
Gebruik daarom een zo hoog mogelijke
versnelling om het toerental te beperken en
pas uw snelheid aan.
Let in elk geval goed op de aanwijzing van
de koelvloeistoftemperatuurmeter.
Banden
Controleer de bandenspanning van
de auto (zie rubriek 8 in het gedeelte
"Identificatie") en de aanhanger en breng
deze indien nodig op de juiste waarde. Trekhaak
Wij raden u aan gebruik te maken van
originele PEUGEOT-trekhaken en hun
kabelset, die tijdens de ontwikkeling
van uw auto uitgebreid zijn getest en
gehomologeerd en de montage hiervan toe
te vertrouwen aan het PEUGEOT-netwerk.
In geval van montage buiten het
PEUGEOT-netwerk, moet deze montage
worden uitgevoerd met gebruikmaking van
de voorbereide geïntegreerde elektrische
voorzieningen aan de achterzijde van
de auto en de voorschriften van de
constructeur.
Conform de algemene voorschriften die
hierboven zijn vermeld, attenderen wij u
op het risico dat het monteren van een
trekhaak of elektrisch accessoire zonder
artikelnummer van PEUGEOT met zich
meebrengt. Hierdoor kunnen storingen in het
elektrisch systeem van uw auto ontstaan.
Raadpleeg eerst het PEUGEOT-netwerk.
Als het verklikkerlampje van
de koelvloeistoftemperatuur
gaat branden, stop dan zo snel
mogelijk en zet de motor af.
Gebruiksvoorschrift
Onder zeer zware gebruiksomstandigheden
(het trekken van het maximale
aanhangergewicht op een steile helling bij
hoge temperatuur) wordt de airconditioning
automatisch uitgeschakeld, zodat de
prestaties van de motor weer kunnen
worden verhoogd.
Zie in de rubriek 6 het gedeelte
"Niveaus".
Remmen
Het trekken van een aanhanger vergroot de
remweg. Rijd met matige snelheid, schakel
tijdig terug, rem geleidelijk.

Zijwind
De zijwindgevoeligheid van de auto is groter.
Rijd daarom soepel en met matige snelheid.

ABS/ESP
Het ABS of ESP werkt uitsluitend op de auto
en niet op de aanhanger.

Parkeerhulp achter
Bij het trekken van een aanhanger is de
parkeerhulp uitgeschakeld.
