27
Místo řidiče
PŘIP
R AV
ENI K JÍZDĚ
2
PŘÍSTROJOVÁ DESKA
1. Ukazatel ujetých kilometrů/mil.
2. Displej.
3. Hladina paliva, teplota chladicí kapaliny.
4. Otáčkoměr.
5. Reostat osvětlení přístrojové desky.
6. Vynulování denního ukazatele ujeté vzdálenosti/ukazatele údržby.
Displej na přístrojové desce
- Omezovač/regulátor rychlosti vozidla.
- Počet ujetých kilometrů/mil.
- Ukazatel údržby, ukazatel hladiny motorového oleje, ukazatel počtu
ujetých kilometrů/mil.
- Přítomnost vody v naftovém filtru.
- Předžhavení naftového motoru.
- Ukazatel navrhovaného zařazení vyššího převodového stupně.
Kontrolka a ovladače na stropní
poličce
- Kontrolka neutralizace airbagu spolujezdce.
- Ovladače vyhřívaných sedadel řidiče/ spolujezdce (verze se 2 předními
sedadly).
- Ovládání aktivace/neutralizace zadní ventilace.
MÍSTO ŘIDIČE

29
Místo řidiče
PŘIP
R AV
ENI K JÍZDĚ
2
KONTROLKY
Při každém startování motoru: rozsvítí se série kontrolek, u nichž systém provádí test. Po krátké chvíli zhasnou.
Za chodu motoru: jestliže kontrolka neustále svítí nebo bliká, podává řidiči výstrahu. Tato první výstraha může být doprovázena zvukovým
signálem a hlášením na displeji.
Dbejte na takto podávaná upozornění.
Kontrolka je signalizuje Řešení - akce
STOP rozsvícená
spolu s další
kontrolkou a
hlášením na
obrazovce. závažné anomálie spojené s
kontrolkami “Hladina brzdové
kapaliny“, „Tlak a teplota
motorového oleje“, „Teplota
chladicí kapaliny“, „Elektronické
rozdělení brzdného účinku“
nebo „Posilovač řízení“.
Je nutno zastavit. Zaparkujte, vypněte zapalování
a obraťte se na servis sítě PEUGEOT nebo na jiný
odborný servis.
Parkovací
brzda / Hladina
brzdové
kapaliny / REF
rozsvícená.
zatažená nebo špatně povolená
brzda. Povolení brzdy kontrolku zhasne.
rozsvícená. nedostatečná hladina kapaliny. Doplňte kapalinou doporučenou společností PEUGEOT.
zůstává rozsvícená
i přes vyhovující
hladinu a je spojená
s rozsvícením
kontrolky ABS.
porucha funkce elektronického
rozdělovače brzdného účinku. Je nutno zastavit. Zaparkujte, vypněte zapalování
a obraťte se na servis sítě PEUGEOT nebo na jiný
odborný servis .
Tlak a teplota
motorového
oleje
rozsvícená za
jízdy.
nedostatečný tlak nebo vysoká
teplota. Zaparkujte, vypněte zapalování a nechte motor
ochladnout. Vizuálně zkontrolujte jeho hladinu. Rubrika
6, část „Hladina náplní“.
zůstává i přes
vyhovující hladinu
rozsvícená. závažná anomálie.
Obraťte se na servis sítě PEUGEOT nebo na jiný
odborný servis.

31
Místo řidiče
PŘIP
R AV
ENI K JÍZDĚ
2
Kontrolka je signalizuje Řešení - akce
Čelní / boční /
hlavový airbag
bliká nebo
zůstává
rozsvícená. porucha funkce jednoho z
airbagů. Bezodkladně nechte systém ověřit v servisu sítě
PEUGEOT nebo v jiném odborném servisu. Rubrika 4,
část „Airbagy“.
Dezaktivace

čelního airbagu
spolujezdce rozsvícená. záměrná dezaktivace airbagu
kvůli přepravě dětské
autosedačky v poloze "zády ke
směru jízdy". Rubrika 4, část „Airbagy - děti na palubě“.
Minimální
hladina paliva
rozsvícená s
ručičkou měřiče
v červeném
sektoru.
při prvním rozsvícení kontrolky
zbývá v nádrži
přibližně 8 litrů
paliva. Co nejdříve načerpejte palivo, aby nedošlo k zastavení
motoru z důvodu úplného vyprázdnění nádrže.
Nikdy nepokračujte v jízdě až do úplného vyčerpání
nádrže a zastavení motoru, protože by mohlo dojít k
poskožení antiemisního a vstřikovacího systému.
Objem palivové nádrže: přibližně 80 litrů.
zůstane rozsvícená
při každém zapnutí
zapalování. doplněné množství paliva není
dostatečné.
bliká. přerušení dodávky po silném
nárazu. Obnovit dodávku. Rubrika 6, část „Palivo“.
Systém na
snižování emisí
škodlivin EOBD
bliká nebo trvale
svítí.
porucha funkce systému. Nechte systém urychleně prověřit v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Dobíjení
autobaterie
rozsvícená.
anomálie dobíjecího obvodu. Ověřte svorky autobaterie… Rubrika 7, část
„Autobaterie“.
bliká. uspání aktivních funkcí
(ekonomický režim). Rubrika 7, část „Autobaterie“.
i přes ověření
trvale svítí. vadný obvod, porucha funkce
zapalování nebo vstřikování. Obraťte se na servis sítě PEUGEOT nebo na jiný
odborný servis.

35
Místo řidiče
PŘIP
R AV
ENI K JÍZDĚ
2
PALIVOMĚR
Hladina paliva je testována při každém otočení
klíče ve spínací skřínce do polohy „Jízda“.
Palivoměr signalizuje:
TEPLOTA CHLADICÍ KAPALINY
Ručička před červenou zónou : normální
činnost.
Při ztížených provozních podmínkách nebo
za velmi teplého počasí se může ručička
přiblížit k červeným dílkům stupnice. Co učinit, jestliže se rozsvítí kontrolka :
- okamžitě zastavte a vypněte zapalování.
Ventilátor chlazení může ještě po určitou
dobu běžet (přibližně 10 minut),
- 1: nádrž o objemu přibližně 80 litrů je plná.
- 0: v nádrži je minimální zásoba, kontrolka nepřetržitě svítí.
Zásoba paliva v okamžiku začátku výstrahy
je přibližně 8 litrů.
Bližší informace naleznete v rubrice 6,
v části „Palivo“. Co je třeba udělat, jestliže ručička přejde
do červené zóny :
Zpomalte nebo nechte motor běžet na
volnoběžné otáčky. - před ověřováním hladiny chladicí
kapaliny nechejte motor vychladnout a v
případě potřeby poté kapalinu doplňte.
Protože je chladicí okruh pod tlakem, řiďte
se následujícími pokyny, abyste předešli
nebezpečí popálení:
- po zastavení motoru počkejte před zahájením zásahu nejméně jednu hodinu,
- povolte nejprve uzávěr o 1/4 otáčky, aby mohl klesnout tlak,
- po klesnutí tlaku zkontrolujte hladinu v expanzní nádobce,
- v případě potřeby sejměte uzávěr pro doplnění kapaliny.
Jestliže zůstane ručička v červené zóně,
nechte provést kontrolu v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Viz rubrika 6, část "Hladiny náplní".

41
Převodovky a volant
PŘIP
R AV
ENI K JÍZDĚ
2
AUTOMATICKÁ PŘEVODOVKA
Volba jednotlivých poloh
- Přesunováním páky se volí jednotlivé polohy. Po provedení volby se rozsvítí
kontrolka polohy na ukazateli přístrojové
desky.
Park: poloha páky při parkování
vozidla.
Pro znehybnění vozidla a pro
možnost nastartování motoru. Reverse: poloha páky při jízdě
vzad.
Pro couvání s vozidlem.
Neutral: neutrální poloha páky.
Pro parkování (se zataženou
ruční brzdou) a pro možnost
nastartování motoru.
Drive: poloha páky při jízdě.
Pro jízdu v automatickém režimu.
Manual: impulsní volba
převodových stupňů pomocí volicí
páky (+ nebo -).
Pro jízdu v ručním režimu.

45
Nastartování a zastavení motoru
PŘIP
R AV
ENI K JÍZDĚ
2
NASTARTOVÁNÍ A ZASTAVENÍ MOTORU
Klíč
Klíč zapalování se nesmí dostat do kontaktu
s tukem, prachem a dešťovou vodou, nesmí
být uložen ve vlhkém prostředí.
Těžký předmět zavěšený na klíč (např.
klíčenka), zatěžující klíč zasunutý ve spínací
skřínce v jeho ose, může zapříčinit poruchu
funkce.
Poloha Startování.
Spuštění startéru. Jakmile se motor
rozběhne, uvolněte klíč.
Poloha STOP: zámek řízení.
Zapalování je vypnuté. Otočte volantem až
do zablokování řízení. Vytáhněte klíč.
Správný postup startování
Jestliže se rozsvítí tato kontrolka,
některý ze vstupů do vozidla není
dovřený, proveďte kontrolu !
Ochrana motoru a převodovky
Pro zajištění řádného fungování a životnosti
motoru a převodovky je při teplotách nižších
než -23 °C nezbytné nechat motor běžet na
volnoběžné otáčky po dobu čtyř minut.
Správný způsob zastavování
Ochrana motoru a převodovky
Před vypnutím zapalování nechte motor
běžet několik sekund na volnoběh, aby se
mohla snížit rychlost turbodmychadla
(u naftového motoru).
Nestlačujte pedál akcelerace v okamžiku
vypínání zapalování.
Po zaparkování není nutno zařazovat
převodový stupeň.
Poloha zapnutého zapalování a
příslušenství.

Pro odemknutí řízení mírně pohybujte
volantem a současně otáčejte klíčem, bez
použití síly. V této poloze spínací skřínky
mohou být některá elektrická zařízení v
činnosti. Kontrolka otevřeného vstupu
Když je teplota dostatečná, tato
kontrolka se rozsvítí na méně
než jednu sekundu a můžete
nastartovat bez čekání.
Za chladného počasí počkejte na zhasnutí
kontrolky, poté zapněte startér (poloha
Startování) a držte klíč až do spuštění
motoru.
Kontrolka žhavení naftového motoru

64
Větrání
Jedno stisknutí tohoto tlačítka za chodu
motoru aktivuje rychlé odmlžení-odmrazení
zadního okna a/nebo zpětných zrcátek
s elektrickým ovládáním.
Funkce se zastaví:
- při stisknutí tlačítka,
- při zastavení motoru,
- automaticky pro zabránění nadměrné spotřebě elektrické energie.
Odmrazování zadního okna a/nebo zpětných zrcátek
Automatická klimatizace: program
viditelnost
Pro rychlé odmlžení nebo odmrazení oken
(velká vlhkost, velký počet cestujících,
námraza) nemusí být program komfort
(AUTO) dostatečně účinný.
V takovém případě zvolte program pro
dobrý výhled. Rozsvítí se kontrolka tohoto
programu.
Je aktivována klimatizace, ventilátor větrání,
odmrazování zadního okna a proud vzduchu
je rozdělen optimálním způsobem směrem
k čelnímu sklu a bočním oknům.
Je dezaktivováno obíhání vnitřního vzduchu
v kabině.

100

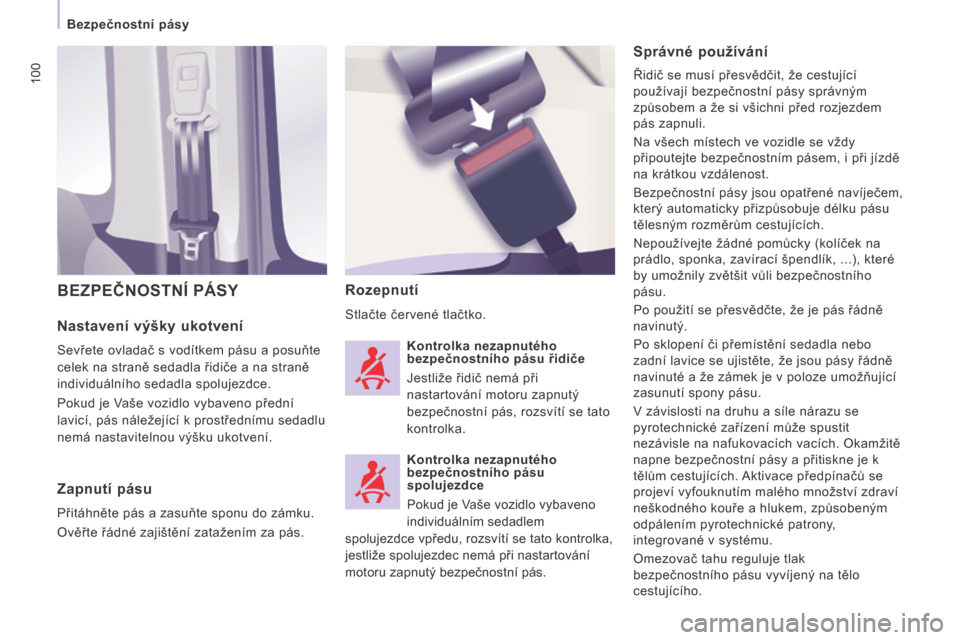

Bezpečnostní pásy
Nastavení výšky ukotvení
Sevřete ovladač s vodítkem pásu a posuňte
celek na straně sedadla řidiče a na straně
individuálního sedadla spolujezdce.
Pokud je Vaše vozidlo vybaveno přední
lavicí, pás náležející k prostřednímu sedadlu
nemá nastavitelnou výšku ukotvení.
Rozepnutí
Stlačte červené tlačtko.
BEZPEČNOSTNÍ PÁSY
Správné používání
Řidič se musí přesvědčit, že cestující
používají bezpečnostní pásy správným
způsobem a že si všichni před rozjezdem
pás zapnuli.
Na všech místech ve vozidle se vždy
připoutejte bezpečnostním pásem, i při jízdě
na krátkou vzdálenost.
Bezpečnostní pásy jsou opatřené navíječem,
který automaticky přizpůsobuje délku pásu
tělesným rozměrům cestujících.
Nepoužívejte žádné pomůcky (kolíček na
prádlo, sponka, zavírací špendlík, ...), které
by umožnily zvětšit vůli bezpečnostního
pásu.
Po použití se přesvědčte, že je pás řádně
navinutý.
Po sklopení či přemístění sedadla nebo
zadní lavice se ujistěte, že jsou pásy řádně
navinuté a že zámek je v poloze umožňující
zasunutí spony pásu.
V závislosti na druhu a síle nárazu se
pyrotechnické zařízení může spustit
nezávisle na nafukovacích vacích. Okamžitě
napne bezpečnostní pásy a přitiskne je k
tělům cestujících. Aktivace předpínačů se
projeví vyfouknutím malého množství zdraví
neškodného kouře a hlukem, způsobeným
odpálením pyrotechnické patrony,
integrované v systému.
Omezovač tahu reguluje tlak
bezpečnostního pásu vyvíjený na tělo
cestujícího.
Zapnutí pásu
Přitáhněte pás a zasuňte sponu do zámku.
Ověřte řádné zajištění zatažením za pás. Kontrolka nezapnutého
bezpečnostního pásu řidiče
Jestliže řidič nemá při
nastartování motoru zapnutý
bezpečnostní pás, rozsvítí se tato
kontrolka.
Kontrolka nezapnutého
bezpečnostního pásu
spolujezdce
Pokud je Vaše vozidlo vybaveno
individuálním sedadlem
spolujezdce vpředu, rozsvítí se tato kontrolka,
jestliže spolujezdec nemá při nastartování
motoru zapnutý bezpečnostní pás.

120
Tažení přívěsu
Zařazujte co možná nejvyšší převodové
stupně pro snížení otáček motoru a jeďte
nízkou rychlostí.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny. Pneumatiky

Zkontrolujte tlak vzduchu v
pneumatikách vozidla (viz rubrika 8, část
"Identifikační prvky") i přívěsu, dodržujte
předepsané hodnoty.
Tažné zařízení
Doporučujeme Vám používat originální
tažná zařízení a elektrické svazky
PEUGEOT, které byly již při návrhu vozidla
testovány a schváleny pro používání s
vozidlem, a svěřit jejich montáž servisní síti
PEUGEOT.
V případě montáže mimo síť PEUGEOT
musí být tato provedena povinně s použitím
připraveného elektrického zapojení v zadní
části vozidla a v souladu s doporučeními
výrobce vozidla.
V souladu s obecnými pravidly, uvedenými
výše, Vás upozorňujeme na riziko spojené
s montáží tažného zařízení pro přívěs
nebo elektrického příslušenství, které
nebylo schváleno společností Automobiles
PEUGEOT. Tato montáž může způsobit
poruchu elektronických systémů Vašeho
vozidla. Vždy se předem informujte u
výrobce vozidla.
Pokud se rozsvítí kontrolka teploty
chladicí kapaliny, co nejdříve
zastavte vozidlo a vypněte motor.
Správné používání
Při určitých náročných provozních
podmínkách (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu za
vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V takovém případě
automatické vypnutí klimatizace umožní
zvýšení disponibilního výkonu motoru.

Rubrika 6, část "Hladiny náplní". Brzdy
Tažení přívěsu prodlužuje brzdnou vzdálenost.
Uzpůsobte rychlost, včas přeřazujte na nižší
rychlostní stupeň, brzděte plynule.
Boční vítr
Citlivost vozidla na nárazy bočního větru
je zvýšená, jezděte plynule a přizpůsobte
rychlost.
ABS/ESC
Systém ABS nebo ESC ovládá pouze
vozidlo, nikoli přívěs či karavan.

Zadní parkovací asistent
Asistent není funkční u vozidla táhnoucího
přívěs.

122
Otevření kapoty
OTEVÍRÁNÍ KAPOTY MOTORU
Zevnitř:
- nadzvedněte kryt u nohy předního levého sedadla.
- přitáhněte ovladač směrem nahoru. Zavření
Sklopte kapotu a z malé výšky ji pusťte, aby
se sama zaklapla. Ověřte správné zajištění.
Zvenku: pootevřete kapotu, nadzdvihněte
páčku a otevřete kapotu.
Vzpěra kapoty
Upevněte vzpěru do jednoho ze dvou
zářezů pro zajištění kapoty v otevřené
poloze v závislosti na požadované výšce.
Před zavřením kapoty dejte vzpěru zpět
na její místo. Výstraha „otevřená kapota“
Tato výstraha je spojená pouze s výbavou
alarmem na přání.
Při motoru v chodu nebo za jízdy
vozidla: jestliže je kapota špatně
zavřená, upozorní Vás na to
kontrolka, obrázek na obrazovce
a zvukový signál.
