Page 5 of 225
Interieur
8
COCKPIT
1. Schakelaar verlichting en
richtingaanwijzers.
2. Instrumentenpaneel met display.
3. Schakelaar ruitenwissers,
ruitensproeiers en boordcomputer.
4. Versnellingshendel.
5. Contact.
6. Bediening autoradio.
7. Airbag bestuurder, claxon.
8. Stuurwielverstelling in hoogte en
diepte.
9. Koplampverstelling.
10. Schakelaar snelheidsregelaar/-
begrenzer.
11. 12V-aansluiting (max. 120 W)
type aansteker.
12. Asbak.
13. Dashboardkastje, AUX-aansluiting,
schakelaar uitschakeling
passagiersairbag.
Page 6 of 225
9
Interieur
IN EEN OOGOPSLAG
1

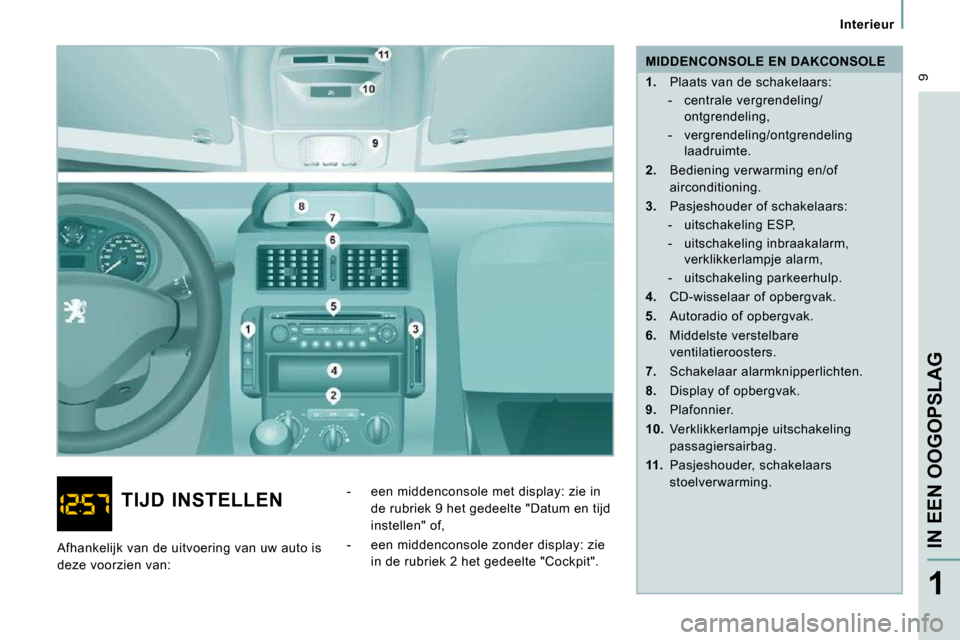

MIDDENCONSOLE EN DAKCONSOLE
1. Plaats van de schakelaars:
- centrale vergrendeling/ ontgrendeling,
- vergrendeling/ontgrendeling laadruimte.
2. Bediening verwarming en/of
airconditioning.
3. Pasjeshouder of schakelaars:
- uitschakeling ESP,
- uitschakeling inbraakalarm, verklikkerlampje alarm,
- uitschakeling parkeerhulp.
4. CD-wisselaar of opbergvak.
5. Autoradio of opbergvak.
6. Middelste verstelbare
ventilatieroosters.
7. Schakelaar alarmknipperlichten.
8. Display of opbergvak.
9. Plafonnier.
10. Verklikkerlampje uitschakeling
passagiersairbag.
11. Pasjeshouder, schakelaars
stoelverwarming.
TIJD INSTELLEN - een middenconsole met display: zie in
de rubriek 9 het gedeelte "Datum en tijd
instellen" of,
- een middenconsole zonder display: zie in de rubriek 2 het gedeelte "Cockpit".
Afhankelijk van de uitvoering van uw auto is
deze voorzien van:
Page 15 of 225
18
Toegang tot de auto
SLEUTEL
Met de sleutel kunnen de sloten van de auto
vergrendeld en ontgrendeld worden en kan
de motor worden gestart.
AFSTANDSBEDIENING
ELEKTRONISCHE
STARTBLOKKERING
Alle sleutels zijn voorzien van een chip voor
de elektronische startblokkering.
Dit systeem blokkeert het brandstofsysteem van
de motor en wordt automatisch ingeschakeld
zodra de sleutel uit het contact wordt verwijderd.
Bij het aanzetten van het contact moet de
code van de sleutel worden herkend door de
startblokkering.
De sleutelbaard moet volledig worden
uitgeklapt om een goede communicatie van
de startblokkering mogelijk te maken.
Synchroniseren van de
afstandsbediening
Na het vervangen van de batterij of het
losnemen van de accukabels kan het zijn dat de
afstandsbediening gesynchroniseerd moet worden.
Wacht ten minste 1 minuut voordat u de
afstandsbediening gebruikt.
Steek de sleutel in het contactslot met de knoppen
(hangslot) van de afstandsbediening naar u toe. Zet het contact aan.
Druk binnen 10 seconden op de
vergrendelknop (gesloten hangslot) en houd
deze ten minste 5 seconden ingedrukt.
Zet het contact af.
Wacht ten minste 1 minuut voordat u de
afstandsbediening gebruikt.
De afstandsbediening werkt nu weer.
Als de batterij niet wordt vervangen door
een batterij van hetzelfde type, kan de
afstandsbediening defect raken.
Gebruik uitsluitend batterijen van hetzelfde typ e
als de oorspronkelijke batterijen of de door het
PEUGEOT-netwerk voorgeschreven batterijen.
Gooi de batterij van de afstandsbediening niet
weg, de batterij bevat metalen die schadelijk
zijn voor het milieu.
Lever de batterij in bij het PEUGEOT-
netwerk of een speciaal verzamelpunt.
Batterij vervangen
Batterij: CR1620/3 V
Als de batterij leeg is, verschijnt een melding
op het display in combinatie met een
geluidssignaal.
Wip dan het huis met een muntstuk bij het
oog los om bij de batterij te komen.
Als de afstandsbediening na het vervangen
van de batterij niet werkt, moet deze
opnieuw gesynchroniseerd worden. Bij verlies van uw sleutels
Neem het kentekenbewijs van uw auto en
een geldig identiteitsbewijs mee naar een
servicepunt van het PEUGEOT-netwerk .
Het PEUGEOT-netwerk kan de sleutel- en
transpondercode achterhalen om nieuwe
sleutels te bestellen.
Page 17 of 225
18
Toegang tot de auto
SLEUTEL
Met de sleutel kunnen de sloten van de auto
vergrendeld en ontgrendeld worden en kan
de motor worden gestart.
AFSTANDSBEDIENING
ELEKTRONISCHE
STARTBLOKKERING
Alle sleutels zijn voorzien van een chip voor
de elektronische startblokkering.
Dit systeem blokkeert het brandstofsysteem van
de motor en wordt automatisch ingeschakeld
zodra de sleutel uit het contact wordt verwijderd.
Bij het aanzetten van het contact moet de
code van de sleutel worden herkend door de
startblokkering.
De sleutelbaard moet volledig worden
uitgeklapt om een goede communicatie van
de startblokkering mogelijk te maken.
Synchroniseren van de
afstandsbediening
Na het vervangen van de batterij of het
losnemen van de accukabels kan het zijn dat de
afstandsbediening gesynchroniseerd moet worden.
Wacht ten minste 1 minuut voordat u de
afstandsbediening gebruikt.
Steek de sleutel in het contactslot met de knoppen
(hangslot) van de afstandsbediening naar u toe. Zet het contact aan.
Druk binnen 10 seconden op de
vergrendelknop (gesloten hangslot) en houd
deze ten minste 5 seconden ingedrukt.
Zet het contact af.
Wacht ten minste 1 minuut voordat u de
afstandsbediening gebruikt.
De afstandsbediening werkt nu weer.
Als de batterij niet wordt vervangen door
een batterij van hetzelfde type, kan de
afstandsbediening defect raken.
Gebruik uitsluitend batterijen van hetzelfde typ e
als de oorspronkelijke batterijen of de door het
PEUGEOT-netwerk voorgeschreven batterijen.
Gooi de batterij van de afstandsbediening niet
weg, de batterij bevat metalen die schadelijk
zijn voor het milieu.
Lever de batterij in bij het PEUGEOT-
netwerk of een speciaal verzamelpunt.
Batterij vervangen
Batterij: CR1620/3 V
Als de batterij leeg is, verschijnt een melding
op het display in combinatie met een
geluidssignaal.
Wip dan het huis met een muntstuk bij het
oog los om bij de batterij te komen.
Als de afstandsbediening na het vervangen
van de batterij niet werkt, moet deze
opnieuw gesynchroniseerd worden. Bij verlies van uw sleutels
Neem het kentekenbewijs van uw auto en
een geldig identiteitsbewijs mee naar een
servicepunt van het PEUGEOT-netwerk .
Het PEUGEOT-netwerk kan de sleutel- en
transpondercode achterhalen om nieuwe
sleutels te bestellen.
Page 24 of 225
24
Cockpit
INSTRUMENTENPANEEL
1. Kilometer-/mijlenteller.
2. Display.
3. Brandstofniveaumeter,
koelvloeistoftemperatuurmeter.
4. Toerenteller.
5. Dimmer dashboardverlichting.
6. Nulstelling dagteller/
onderhoudsindicator. Display instrumentenpaneel
- Snelheidsbegrenzer/-regelaar.
- Afgelegde afstand in km/mijl.
- Onderhoudsindicator,
motorolieniveaumeter, kilometer-/
mijlenteller.
- Water in brandstoffilter.
- Voorgloeien diesel. Verklikkerlampje en schakelaars op
de dakconsole
- Verklikkerlampje uitschakeling
passagiersairbag.
- Schakelaars stoelverwarming bestuurder/passagier (uitvoering met
2 voorstoelen).
COCKPIT
Page 25 of 225
25
Cockpit
VOORDAT u GAAT RIJDEN
2
TIJD INSTELLEN
- linksom draaien: tijdsaanduiding in 24H of 12H,
- rechtsom draaien: 24H of 12H selecteren,
- linksom draaien: ingestelde tijd bevestigen.
Als er ongeveer 30 seconden geen
handelingen worden uitgevoerd, verschijnt
de huidige weergave. Middenconsole met display
De tijdweergave is afhankelijk
van de uitvoering. De toegang
tot de Datum is alleen actief als
de datum geheel in letters wordt
weergegeven (volgens uitvoering).
Middenconsole zonder display
Met de knop aan de linkerzijde
van het instrumentenpaneel kan
het klokje worden ingesteld door
de handelingen in onderstaande
volgorde uit te voeren:
- linksom draaien: de minuten knipperen,
- rechtsom draaien: minuten verhogen (houd de knop naar rechts om de tijd in
een sneller tempo in te stellen),
- linksom draaien: de uren knipperen,
- rechtsom draaien: uren verhogen (houd de knop naar rechts om de tijd in een
sneller tempo in te stellen), Raadpleeg om de op het display
weergegeven tijd in te stellen in de
rubriek 9 het gedeelte "Datum en tijd
instellen".
Instrumentenpaneel zonder display
Page 26 of 225
Cockpit

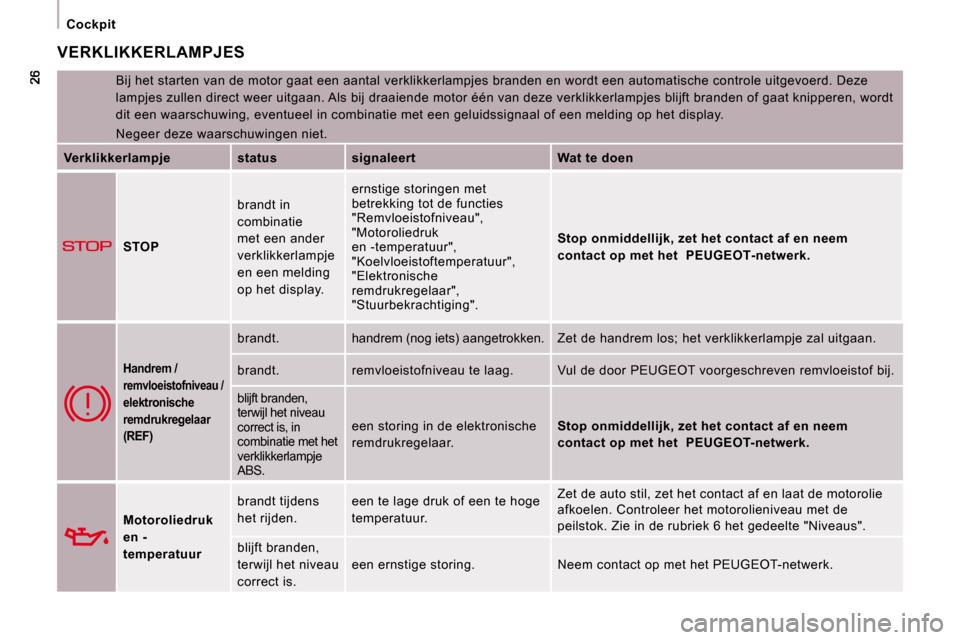

VERKLIKKERLAMPJES
Bij het starten van de motor gaat een aantal verklikkerlampjes branden en wordt een automatische cont role uitgevoerd. Deze
lampjes zullen direct weer uitgaan. Als bij draaien de motor één van deze verklikkerlampjes blijft bran den of gaat knipperen, wordt
dit een waarschuwing, eventueel in combinatie met e en geluidssignaal of een melding op het display.
Negeer deze waarschuwingen niet.
Verklikkerlampje status signaleert Wat te doen
STOP brandt in
combinatie
met een ander
verklikkerlampje
en een melding
op het display. ernstige storingen met
betrekking tot de functies
"Remvloeistofniveau",
"Motoroliedruk
en -temperatuur",
"Koelvloeistoftemperatuur",
"Elektronische
remdrukregelaar",
"Stuurbekrachtiging".
Stop onmiddellijk, zet het contact af en neem
contact op met het PEUGEOT
-netwerk.
Handrem /
remvloeistofniveau /
elektronische
remdrukregelaar
(REF)
brandt. handrem (nog iets) aangetrokken. Zet de handrem los; het verklikkerlampje zal uitgaan.
brandt. remvloeistofniveau te laag. Vul de door PEUGEOT voorgeschreven remvloeistof bij.
blijft branden,
terwijl het niveau
correct is, in
combinatie met het
verklikkerlampje
ABS.
een storing in de elektronische
remdrukregelaar. Stop onmiddellijk, zet het contact af en neem
contact op met het PEUGEOT-netwerk .
Motoroliedruk
en -
temperatuur brandt tijdens
het rijden.
een te lage druk of een te hoge
temperatuur. Zet de auto stil, zet het contact af en laat de mo
torolie
afkoelen. Controleer het motorolieniveau met de
peilstok. Zie in de rubriek 6 het gedeelte "Niveaus ".
blijft branden,
terwijl het niveau
correct is. een ernstige storing. Neem contact op met het PEU
GEOT-netwerk.
Page 27 of 225
27
Cockpit
VOORDAT u GAAT RIJDEN
2

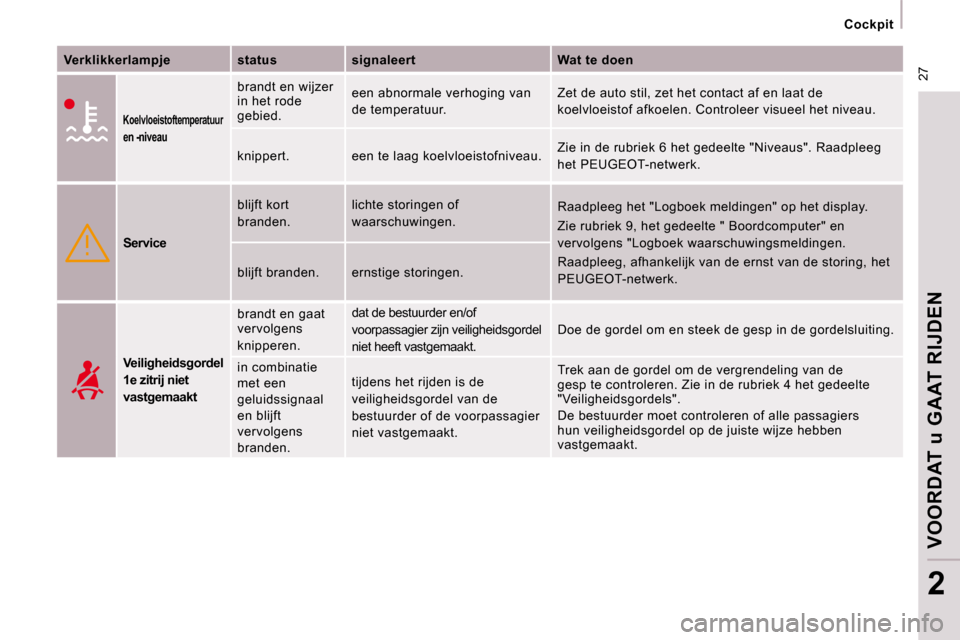

Verklikkerlampje status signaleert Wat te doen
Koelvloeistoftemperatuur
en -niveau
brandt en wijzer
in het rode
gebied. een abnormale verhoging van
de temperatuur.
Zet de auto stil, zet het contact af en laat de
koelvloeistof afkoelen. Controleer visueel het nive
au.
knippert. een te laag koelvloeistofniveau. Zie in de rubriek 6 het gedeelte "Niveaus". Raadpl
eeg
het PEUGEOT-netwerk.
Service blijft kort
branden.
lichte storingen of
waarschuwingen.
Raadpleeg het "Logboek meldingen" op het display.
Zie rubriek 9, het gedeelte " Boordcomputer" en
vervolgens "Logboek waarschuwingsmeldingen.
Raadpleeg, afhankelijk van de ernst van de storing, het
PEUGEOT-netwerk.
blijft branden. ernstige storingen.
Veiligheidsgordel
1e zitrij niet
vastgemaakt brandt en gaat
vervolgens
knipperen.
dat de bestuurder en/of
voorpassagier zijn veiligheidsgordel
niet heeft vastgemaakt.
Doe de gordel om en steek de gesp in de gordelslui
ting.
in combinatie
met een
geluidssignaal
en blijft
vervolgens
branden. tijdens het rijden is de
veiligheidsgordel van de
bestuurder of de voorpassagier
niet vastgemaakt.
Trek aan de gordel om de vergrendeling van de
gesp te controleren. Zie in de rubriek 4 het gedeel
te
"Veiligheidsgordels".
De bestuurder moet controleren of alle passagiers
hun veiligheidsgordel op de juiste wijze hebben
vastgemaakt.
Page 29 of 225
ABS
ESP
29
Cockpit
VOORDAT u GAAT RIJDEN
2
Verklikkerlampje status signaleert Wat te doen
Stuurbekrachtiging brandt. een storing in het systeem. De conventionele werking van de stuurinrichting,
zonder bekrachtiging, blijft behouden. Laat het sys
teem
controleren door het PEUGEOT-netwerk.
Geopend
portier brandt in
combinatie met
een melding op
het display. een niet goed gesloten portier,
deur of motorkap. Controleer of de portieren van de cabine, de
achterdeuren, de schuifdeuren en de motorkap (als
de auto is voorzien van een alarmsysteem) goed zijn
gesloten.
Achtervering
met luchtvering knippert.
een abnormaal verschil tussen
de gedetecteerde en de
optimale wagenhoogte. Automatische regeling: rijd stapvoets (tot ongevee
r
10 km/h) tot het lampje uitgaat.
Handmatige regeling: stel de wagenhoogte, die in de
onderste of bovenste stand stond, optimaal in. Zie in de
rubriek 3 het gedeelte "Achtervering".
brandt bij het
wegrijden of
tijdens het rijden. een storing in de luchtvering. Stop onmiddellijk.
Raadpleeg het PEUGEOT-netwerk.
ABS blijft branden. een storing in het
antiblokkeersysteem.
De conventionele werking van het remsysteem, zonde
r
bekrachtiging, blijft behouden. Het is echter raadz aam de auto stil
te zetten en contact op te nemen met het PEUGEOT-ne twerk.
ESP knippert.
een ingreep van het ESP-
systeem. Dit systeem verdeelt de aandrijfkracht optimaal ov
er de
wielen en verbetert zo de richtingsstabiliteit van de auto.
Zie in de rubriek 4 het gedeelte "Veilig rijden".
blijft branden. een storing in het
systeem. Bijv.: een te lage
bandenspanning. Bijv.: controleer de bandenspanning. Laat het syst
eem
controleren door het PEUGEOT-netwerk.
blijft branden in
combinatie met het
verklikkerlampje
van de knop (op
het dashboard).
dat het systeem op verzoek van
de bestuurder is uitgeschakeld. Het systeem is uitgeschakeld.
Het systeem wordt automatisch weer ingeschakeld al
s
de auto sneller dan 50 km/h rijdt of als de knop op het
dashboard wordt ingedrukt.
Page 31 of 225
31
Cockpit
VOORDAT u GAAT RIJDEN
2

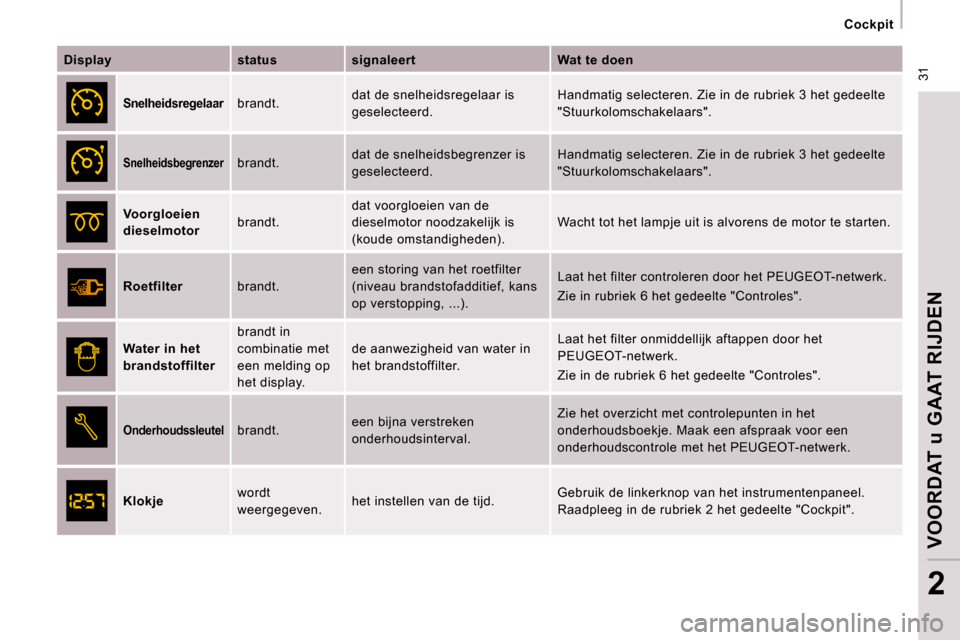

Display status signaleert Wat te doen
Snelheidsregelaar brandt. dat de snelheidsregelaar is
geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het gede
elte
"Stuurkolomschakelaars".
Snelheidsbegrenzer brandt. dat de snelheidsbegrenzer is
geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het gede
elte
"Stuurkolomschakelaars".
Voorgloeien
dieselmotor brandt. dat voorgloeien van de
dieselmotor noodzakelijk is
(koude omstandigheden). Wacht tot het lampje uit is alvorens de motor te s
tarten.
Roetfilter brandt. een storing van het roetfilter
(niveau brandstofadditief, kans
op verstopping, ...). Laat het filter controleren door het PEUGEOT-netwe
rk.
Zie in rubriek 6 het gedeelte "Controles".
Water in het
brandstoffilter brandt in
combinatie met
een melding op
het display. de aanwezigheid van water in
het brandstoffilter.
Laat het filter onmiddellijk aftappen door het
PEUGEOT-netwerk.
Zie in de rubriek 6 het gedeelte "Controles".
Onderhoudssleutel brandt. een bijna verstreken
onderhoudsinterval. Zie het overzicht met controlepunten in het
onderhoudsboekje. Maak een afspraak voor een
onderhoudscontrole met het PEUGEOT-netwerk.
Klokje wordt
weergegeven. het instellen van de tijd. Gebruik de linkerknop van het instrumentenpaneel.
Raadpleeg in de rubriek 2 het gedeelte "Cockpit".
