Assist Peugeot Expert VU 2012 Brukerhåndbok (in Norwegian)

INNHOLDSFORTEGNELSE

Innholdsfortegnelse
39. TEKNOLOGI i BILEN5. TILBEHØR
102-105
6. KONTROLLER 106-116
7. SMÅREPARASJONER 117-139


Avsnittet "Teknologi om bord"
presenterer nytt utstyr når det
gjelder radio og navigasjon.
Kjøring med tilhenger 102Annet tilbehør 104Utstyr for profesjonelle 105
Åpning av panser 106Dieselmotorer 107Bensinmotorer 108Nivåer 109Kontroller 111Drivstoff 114Utkopling av drivstofftilførsel115Håndpumpe diesel 115
Batteri 117Sett for midlertidigreparasjon av dekk 119Hjulskift 121Demonterbar snøskjerm 125Skifte en lyspære 126Skifte en sikring 131
Skifte vindusviskerblad 136Tauing av bilen137
8. TEKNISKE SPESIFIKASJONER140-148
Dimensjoner 140Vekt 146Motorer 147Identifikasjonselementer 148
10. LOKALISERING149-154
Nød- eller assistanseoppringning 9.1WIP Com 9.5
WIP Nav 9.51WIP Sound 9.85


WIP: World In PEUGEOT er
en felles betegnelse for alle
modeller når det gjelder nytt
radio- og navigasjonsutstyr.
I avsnittet "Lokalisering" finner
du en visuell oversikt over
betjeninger, funksjoner og
sidenumre som tilsvarer de
forskjellige funksjonene.
Utvendig 149Førerplass 150Innvendig 152Spesifi kasjoner - Vedlikehold153Type variant versjon 154

7
3b
7
8
3a
2b
2
2a


Utvendig

OVERSIKT OVER BILE
N
1

11 9 85
Bakre hjuloppheng

Reparere et hjul
Parkeringsassistanse 121
Skifte et hjul
78 26
25 20
Klappdører bak

Nøkkel - Fjernbetjening

Skyvedør på siden



Bildeforklaring
: merke rubrikk
: merke side 140

Nyttedimensjoner

Innvendig

10

MIDTKONSOLL OG TAKHYLLE


1.
Plassering av betjeninger:


- sentrallås - låse/låse opp,

- låse/låse opp lasterommet.

2.
Betjening av varme og/eller
klimaanlegg.

3.
Billett-/kortholder eller betjeninger:


- nøytralisering av ESP,

- nøytralisering av innvendige
detektorer for alarm, diode alarm,

- nøytralisering av
parkeringsassistansen.

4.
Oppbevaringsrom.

5.
Bilradio eller oppbevaringsrom.

6.
Regulerbare midtre luftdyser.

7.
Knapp for varselblink.

8.
Display eller oppbevaringsplass.

9.
Taklampe.

10.
Kontrollampe for nøytralisering av
kollisjonsputen på passasjerplassen.

11 .
Oppbevaring billett/kort, betjening av
varmeseter.




INNSTILLING AV KLOKKE


- en midtkonsoll med display: se rubrikk 9
under avsnittet "Innstilling av dato og
klokkeslett",

- en midtkonsoll uten display: se rubrikk 2
under avsnittet "Førerplass".
Avhengig av bilens utstyr, har du enten:

9
9
3
3
3
9

Innvendig

14

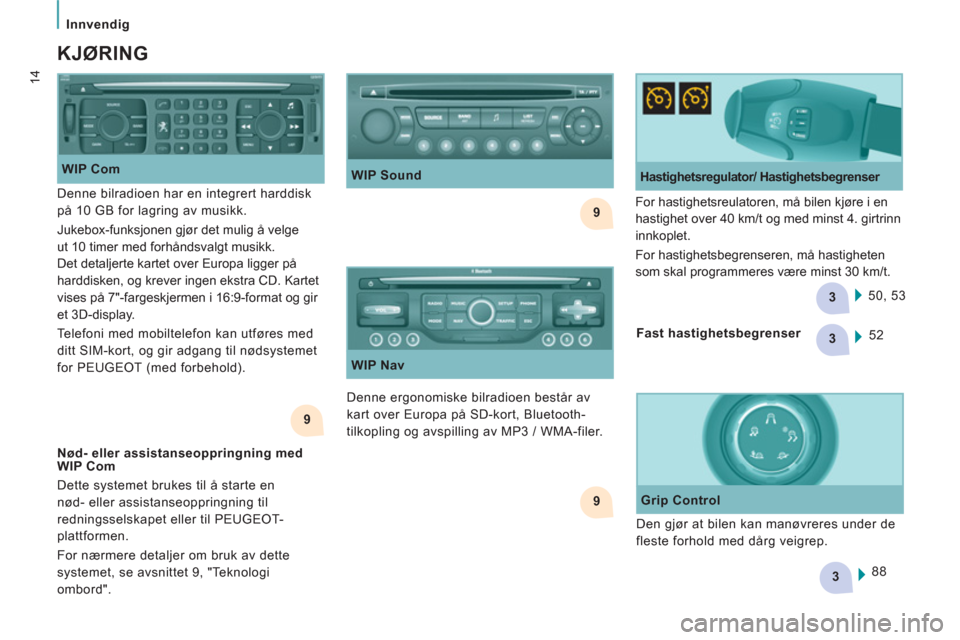

KJØRING


WIP Com
Denne ergonomiske bilradioen består av
kart over Europa på SD-kort, Bluetooth-
tilkopling og avspilling av MP3 / WMA-filer. 50, 53
Hastighetsregulator/ Hastighetsbegrenser


For hastighetsreulatoren, må bilen kjøre i en
hastighet over 40 km/t og med minst 4. girtrinn
innkoplet.
For hastighetsbegrenseren, må hastigheten
som skal programmeres være minst 30 km/t.
WIP Sound
Denne bilradioen har en integrert harddisk
på 10 GB for lagring av musikk.
Jukebox-funksjonen gjør det mulig å velge
ut 10 timer med forhåndsvalgt musikk.
Det detaljerte kartet over Europa ligger på
harddisken, og krever ingen ekstra CD. Kartet
vises på 7"-fargeskjermen i 16:9-format og gir
et 3D-display.
Telefoni med mobiltelefon kan utføres med
ditt SIM-kort, og gir adgang til nødsystemet
for PEUGEOT (med forbehold).
WIP Nav
88

Grip Control
Den gjør at bilen kan manøvreres under de
fleste forhold med dårg veigrep.
Nød- eller assistanseoppringning med
WIP Com
Dette systemet brukes til å starte en
nød- eller assistanseoppringning til
redningsselskapet eller til PEUGEOT-
plattformen.
For nærmere detaljer om bruk av dette
systemet, se avsnittet 9, "Teknologi
ombord".
Fast hastighetsbegrenser
52

50

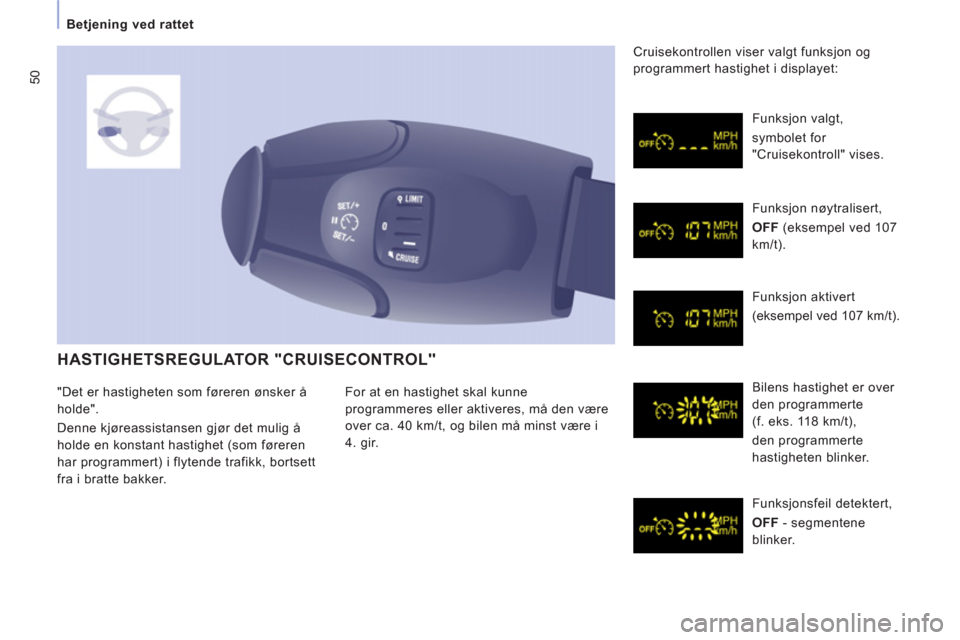

Betjening ved rattet


HASTIGHETSREGULATOR "CRUISECONTROL"
For at en hastighet skal kunne
pro
grammeres eller aktiveres, må den være
over ca. 40 km/t, o
g bilen må minst være i
4.
gir. Funks
jon valgt,
s
ymbolet for
"Cruisekontroll" vises.
Funks
jon nøytralisert,
OFF

(eksempel ved 107
km/t
).
Funks
jon aktivert

(eksempel ved 107 km/t).
Bilens hastighet er over
den pro
grammerte
(f. eks. 118 km/t),
den pro
grammerte
hastigheten blinker.
Funksjons
feil detektert,
OFF
- se
gmentene
blinker. Cruisekontrollen viser val
gt funksjon og
programmert hastighet i displayet:
"Det er hasti
gheten som føreren ønsker å
holde".
Denne k
jøreassistansen gjør det mulig å
holde en konstant hastighet (som føreren
har programmert) i flytende trafikk, bortsett
fra i bratte bakker.

85

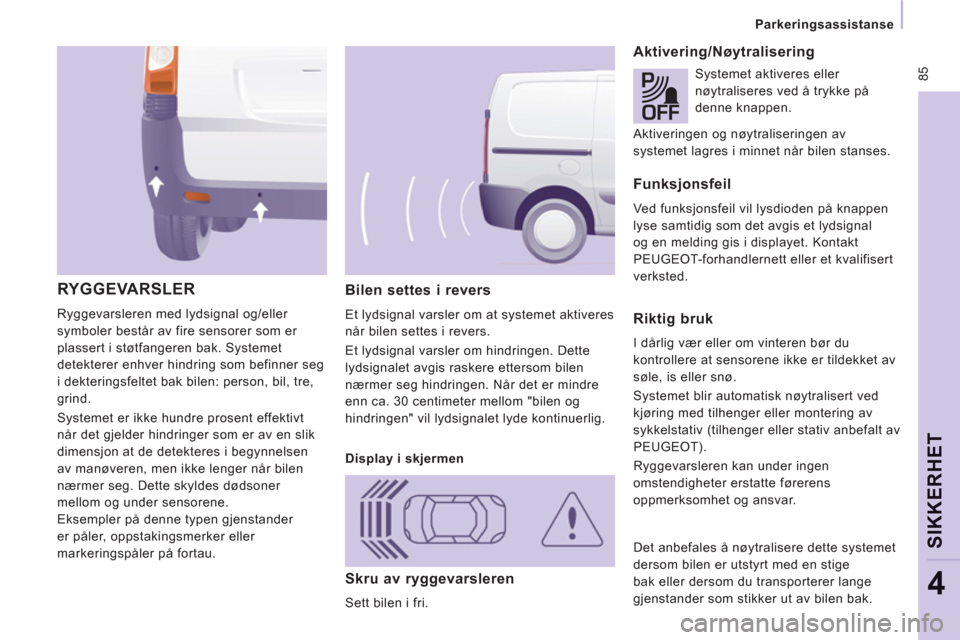

Parkeringsassistanse

SIKKERHE
T
4


Bilen settes i revers

Et lydsignal varsler om at systemet aktiveres
når bilen settes i revers.
Et lydsignal varsler om hindringen. Dette
lydsignalet avgis raskere ettersom bilen
nærmer seg hindringen. Når det er mindre
enn ca. 30 centimeter mellom "bilen og
hindringen" vil lydsignalet lyde kontinuerlig.

Skru av ryggevarsleren

Sett bilen i fri.

RYGGEVARSLER

Ryggevarsleren med lydsignal og/eller
symboler består av fire sensorer som er
plassert i støtfangeren bak. Systemet
detekterer enhver hindring som befinner seg
i dekteringsfeltet bak bilen: person, bil, tre,
grind.
Systemet er ikke hundre prosent effektivt
når det gjelder hindringer som er av en slik
dimensjon at de detekteres i begynnelsen
av manøveren, men ikke lenger når bilen
nærmer seg. Dette skyldes dødsoner
mellom og under sensorene.
Eksempler på denne typen gjenstander
er påler, oppstakingsmerker eller
markeringspåler på fortau.

Aktivering/Nøytralisering

Systemet aktiveres eller
nøytraliseres ved å trykke på
denne knappen.

Funksjonsfeil

Ved funksjonsfeil vil lysdioden på knappen
lyse samtidig som det avgis et lydsignal
og en melding gis i displayet. Kontakt
PEUGEOT-forhandlernett eller et kvalifisert
verksted.


Riktig bruk

I dårlig vær eller om vinteren bør du
kontrollere at sensorene ikke er tildekket av
søle, is eller snø.
Systemet blir automatisk nøytralisert ved
kjøring med tilhenger eller montering av
sykkelstativ (tilhenger eller stativ anbefalt av
PEUGEOT).
Ryggevarsleren kan under ingen
omstendigheter erstatte førerens
oppmerksomhet og ansvar.
Display i skjermen


Det anbefales å nøytralisere dette systemet
dersom bilen er utstyrt med en stige
bak eller dersom du transporterer lange
gjenstander som stikker ut av bilen bak. Aktiveringen og nøytraliseringen av
systemet lagres i minnet når bilen stanses.

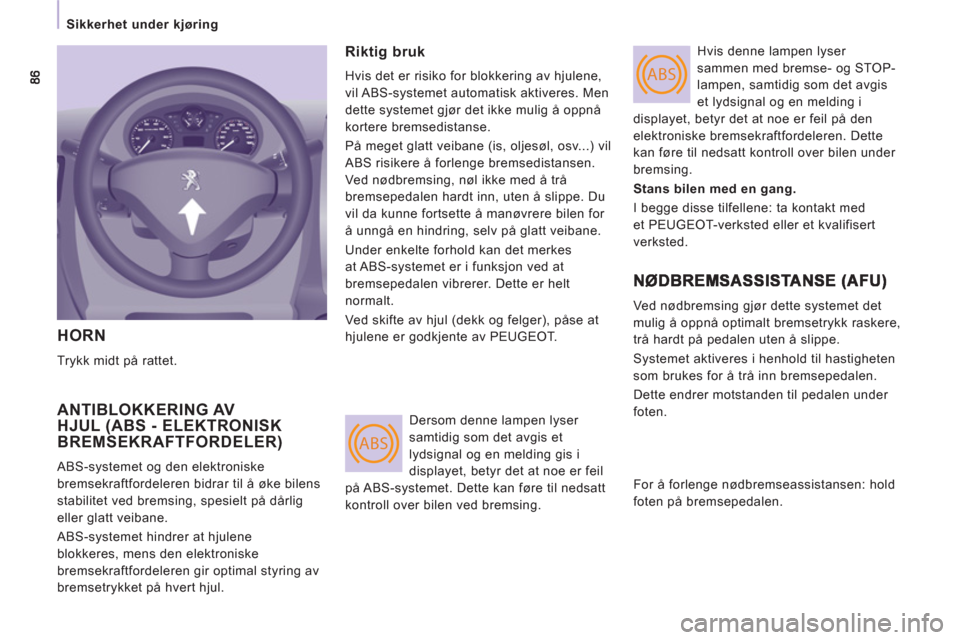

ABS
ABS


Sikkerhet under kjøring


HORN

Trykk midt på rattet.

ANTIBLOKKERING AV
HJUL (ABS - ELEKTRONISK
BREMSEKRAFTFORDELER)
ABS-systemet og den elektroniske
bremsekraftfordeleren bidrar til å øke bilens
stabilitet ved bremsing, spesielt på dårlig
eller glatt veibane.
ABS-systemet hindrer at hjulene
blokkeres, mens den elektroniske
bremsekraftfordeleren gir optimal styring av
bremsetrykket på hvert hjul.

Riktig bruk

Hvis det er risiko for blokkering av hjulene,
vil ABS-systemet automatisk aktiveres. Men
dette systemet gjør det ikke mulig å oppnå
kortere bremsedistanse.
På meget glatt veibane (is, oljesøl, osv...) vil
ABS risikere å forlenge bremsedistansen.
Ved nødbremsing, nøl ikke med å trå
bremsepedalen hardt inn, uten å slippe. Du
vil da kunne fortsette å manøvrere bilen for
å unngå en hindring, selv på glatt veibane.
Under enkelte forhold kan det merkes
at ABS-systemet er i funksjon ved at
bremsepedalen vibrerer. Dette er helt
normalt.
Ved skifte av hjul (dekk og felger), påse at
hjulene er godkjente av PEUGEOT. Hvis denne lampen lyser
sammen med bremse- og STOP-
lampen, samtidig som det avgis
et lydsignal og en melding i
displayet, betyr det at noe er feil på den
elektroniske bremsekraftfordeleren. Dette
kan føre til nedsatt kontroll over bilen under
bremsing.

Stans bilen med en gang.
I begge disse tilfellene: ta kontakt med
et PEUGEOT-verksted eller et kvalifisert
verksted.

Ved nødbremsing gjør dette systemet det
mulig å oppnå optimalt bremsetrykk raskere,
trå hardt på pedalen uten å slippe.
Systemet aktiveres i henhold til hastigheten
som brukes for å trå inn bremsepedalen.
Dette endrer motstanden til pedalen under
foten.
Dersom denne lampen lyser
samtidig som det avgis et
lydsignal og en melding gis i
displayet, betyr det at noe er feil
på ABS-systemet. Dette kan føre til nedsatt
kontroll over bilen ved bremsing. For å forlenge nødbremseassistansen: hold
foten på bremsepedalen.

92



Sikkerhet



SIKKERHET

I situasjoner med ekstrem tverrgående
akselerering, begrenser denne modulen
risikoen for rundvelt av bilen, ved å virke på
bremsene.
Roll Over Mitigation
*

Dette systemet, som er kombinert med ESP-
systemet fungerer i tillegg til bremsesystemene
ABS-elektronisk bremsekraftfordeler, antispinn-ESP
og nødbremseassistanse, som allerede er omtalt i
denne instruksjonsboken, og garanterer et meget
høyt aktiv sikkerhetsnivå. ROM-systemet, som i
utgangspunktet var utviklet på toppklassebiler av
typen 4x4, tilbys i dag for din Expert.

* Anti-rundvelt system.

132

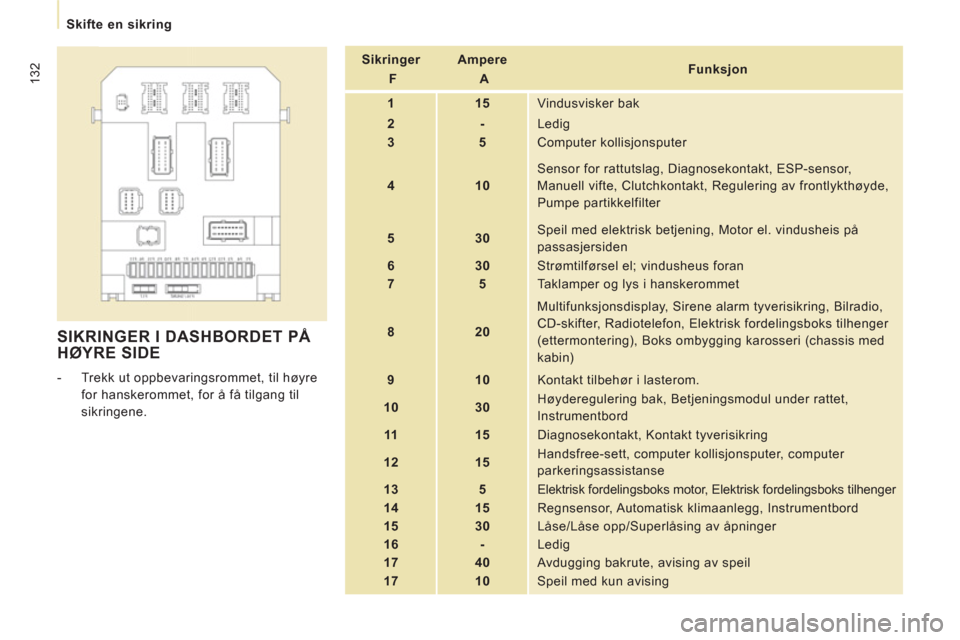

Skifte en sikring


SIKRINGER I DASHBORDET PÅHØYRE SIDE



- Trekk ut oppbevaringsrommet, til høyre
for hanskerommet, for å få tilgang til
sikringene.

Sikringer
F


Ampere
A

Funksjon


1


15
Vindusvisker bak


2


-
Ledig


3


5
Computer kollisjonsputer


4


10
Sensor for rattutslag, Diagnosekontakt, ESP-sensor,
Manuell vifte, Clutchkontakt, Regulering av frontlykthøyde,
Pumpe partikkelfilter


5


30
Speil med elektrisk betjening, Motor el. vindusheis på
passasjersiden


6


30
Strømtilførsel el; vindusheus foran


7


5
Taklamper og lys i hanskerommet


8


20
Multifunksjonsdisplay, Sirene alarm tyverisikring, Bilradio,
CD-skifter, Radiotelefon, Elektrisk fordelingsboks tilhenger
(ettermontering), Boks ombygging karosseri (chassis med
kabin)


9

10
Kontakt tilbehør i lasterom.


10


30
Høyderegulering bak, Betjeningsmodul under rattet,
Instrumentbord


11


15
Diagnosekontakt, Kontakt tyverisikring


12


15
Handsfree-sett, computer kollisjonsputer, computer
parkeringsassistanse


13


5
Elektrisk fordelingsboks motor, Elektrisk fordelingsboks tilhenger


14


15
Regnsensor, Automatisk klimaanlegg, Instrumentbord


15


30
Låse/Låse opp/Superlåsing av åpninger


16


-
Ledig


17


40
Avdugging bakrute, avising av speil


17


10 Speil med kun avising

9.1
NØD- ELLER ASSISTANSEOPPRINGNING
