sikringer Peugeot Expert VU 2012 Brukerhåndbok (in Norwegian)

105


Utstyr

TILBEH
ØR
5

Montering av elektrisk utstyr eller et
elektrisk tilbehør som ikke er godkjent
av PEUGEOT-forhandlernettet, kan føre til
feil på de elektroniske systemene i bilen.
Ta kontakt med PEUGEOT-forhandlernettet
dersom du ønsker å få montert spesielt
utstyr eller tilbehør i bilen. Du vil da få en
presentasjon av alt det utstyret som er
godkjent av fabrikanten.
Avhengig av land er det obligatorisk å ha
refleksvest, varseltrekant og ekstra lyspærer
i bilen.
Skettlapper foran, skvettlapper bak...

Installering av
radiokommunikasjonssendere
Før du installerer ettermonterte
radiosendere, med antenne på utsiden av
bilen, anbefaler vi at du tar kontakt med din
representant i PEUGEOT-forhandlernettet.
PEUGEOT-forhandleren vil oppgi
spesifikasjonene for senderne
(frekvensbånd, maks. effekt, posisjon for
antennen, spesielle installeringsbetingelser)
som kan monteres, i henhold til direktivet
om elektromagnetisk kompatibilitet i biler
(2004/104/CE). Vindusspylervæske, reservesikringer,
vindusviskerblader, produkter for rengjøring
innvendig og utvendig, reservelyspærer... For å unngå problemer med pedalene:


- påse at mattene ligger riktig og er
korrekt festet

- legg aldri flere matter oppå hverandre.
Bilradioer, handsfree-sett, høyttalere,
CD-skifter, navigasjonssystem, ...
For alle audio- og telematikksystemer som
finnes på markedet, er det tekniske krav
forbundet med montering av denne typen
utstyr der man må ta hensyn til materiellets
spesifikasjoner og dets kompatibilitet i
forhold til seriemontert utstyr i bilen.
Utstyrsutvalg for profesjonelle

Den tekniske informasjonstjenesten "Deler
og service" gir ut en katalog over tilbehør.
Der finner du oversikt over diverse utstyr og
innredninger, som:
Takgrind for kort, middels og lang
akselavstand (alle typer lastestoppere).
Stigplate, lasterull, stigtrinn.
Tilhengerfeste, ledningsnett for tilhenger.
Takgrind for forskjellige høyder, takbøyle,
stige.
Skillevegger og -gitre, beskyttelsesgulv i
glatt tre og med antiskli belegg.
Beskyttelsesgitre, multimedia.

Du finner et stort utvalg av utstyr, som er
ordnet i grupper som omhandler komfort,
fritid og vedlikehold:
Tyverialarm, merking av vinduer,
førstehjelpsskrin, refleksvest, ryggevarsler,
varseltrekant...
Setetrekk som passer til kollisjonspute,
for forsete og helt sete, gummimatter,
stoffmatte, kjettinger.

131


Skifte en sikring

SM
ÅREPARASJONER
7

SKIFTE EN SIKRING

De tre sikringsboksene er plassert:


- i dashbordet på høyre side (bak
oppbevaringsrom til høyre for
hanskerommet),

- i kupeen (i batterirommet), og

- i motorrommet.
Bilen kan være utstyrt med en ekstra sikringsboks
for tilhengeren, tilhengerfestet og koplinger for
ombygging av karosserimakere og for chassis
med kabin. Denne boksen er da plassert på høyre
siden bak skilleveggen med laststopper.

Demontering og montering av sikring

Før du skifter sikringen, bør du finne ut hva
feilen skyldes og utbedre den.
En defekt sikring skal alltid skiftes ut
med en sikring som har samme styrke.
PEUGEOT frasier seg ethvert ansvar for
kostnader som følger av en reparasjon
eller funksjonsfeil som skyldes installering
av tilbehør som ikke følger med, som ikke
er godkjent av PEUGEOT eller som ikke
er installert etter selskapets anvisninger,
spesielt dersom forbruket for disse ekstra
apparatene overstiger 10 milliampere. De benevnelser som oppgis i forbindelse med
sikringene, gjelder kun sikringer som kan
skiftes av brukeren selv. For ethvert annet
arbeid på sikringene, kontakt PEUGEOT-
forhandlernettet eller et kvalifi sert verksted.
Bemerkning til fagfolk: for komplett
informasjon om sikringer og releer,
se skjemaet "Metoder" tilgjengelig i
forhandlernettet.

132


Skifte en sikring


SIKRINGER I DASHBORDET PÅHØYRE SIDE



- Trekk ut oppbevaringsrommet, til høyre
for hanskerommet, for å få tilgang til
sikringene.

Sikringer
F


Ampere
A

Funksjon


1


15
Vindusvisker bak


2


-
Ledig


3


5
Computer kollisjonsputer


4


10
Sensor for rattutslag, Diagnosekontakt, ESP-sensor,
Manuell vifte, Clutchkontakt, Regulering av frontlykthøyde,
Pumpe partikkelfilter


5


30
Speil med elektrisk betjening, Motor el. vindusheis på
passasjersiden


6


30
Strømtilførsel el; vindusheus foran


7


5
Taklamper og lys i hanskerommet


8


20
Multifunksjonsdisplay, Sirene alarm tyverisikring, Bilradio,
CD-skifter, Radiotelefon, Elektrisk fordelingsboks tilhenger
(ettermontering), Boks ombygging karosseri (chassis med
kabin)


9

10
Kontakt tilbehør i lasterom.


10


30
Høyderegulering bak, Betjeningsmodul under rattet,
Instrumentbord


11


15
Diagnosekontakt, Kontakt tyverisikring


12


15
Handsfree-sett, computer kollisjonsputer, computer
parkeringsassistanse


13


5
Elektrisk fordelingsboks motor, Elektrisk fordelingsboks tilhenger


14


15
Regnsensor, Automatisk klimaanlegg, Instrumentbord


15


30
Låse/Låse opp/Superlåsing av åpninger


16


-
Ledig


17


40
Avdugging bakrute, avising av speil


17


10 Speil med kun avising

133


Skifte en sikring

SM
ÅREPARASJONER
7

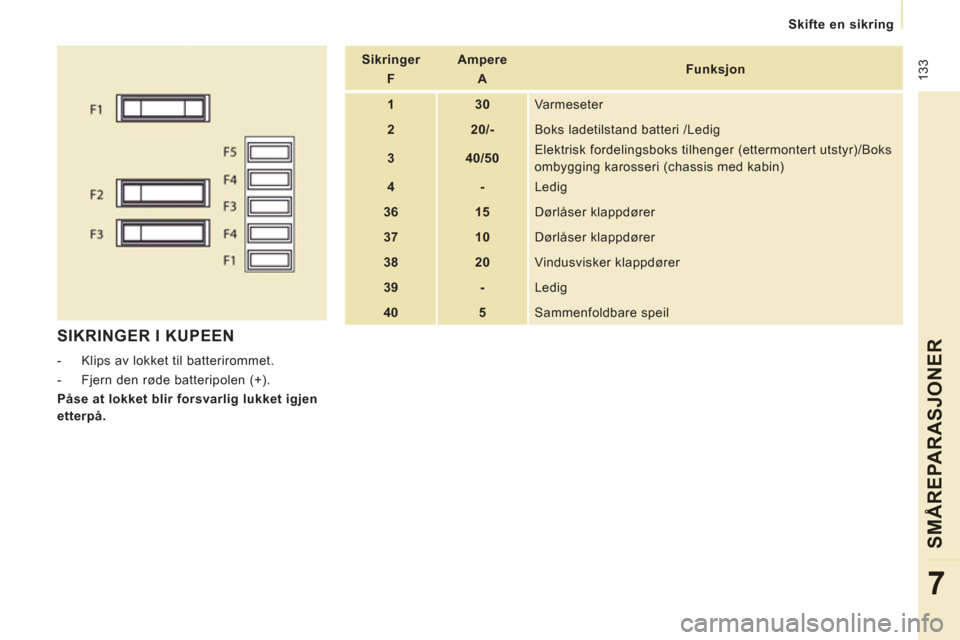

SIKRINGER I KUPEEN



- Klips av lokket til batterirommet.

- Fjern den røde batteripolen (+).

Påse at lokket blir forsvarlig lukket igjen
etterpå.



Sikringer
F




Ampere
A

Funksjon


1


30
Varmeseter


2


20/-
Boks ladetilstand batteri /Ledig


3


40/50 Elektrisk fordelingsboks tilhenger (ettermontert utstyr)/Boks
ombygging karosseri (chassis med kabin)


4


-
Ledig


36


15
Dørlåser klappdører


37


10
Dørlåser klappdører


38


20
Vindusvisker klappdører


39


-
Ledig


40


5
Sammenfoldbare speil

134


Skifte en sikring

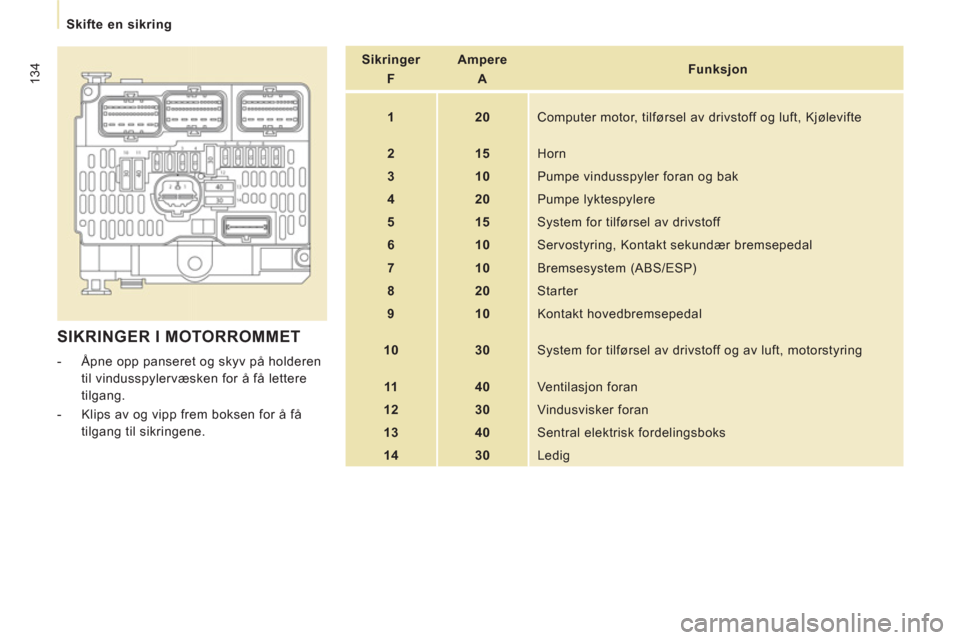

SIKRINGER I MOTORROMMET



- Åpne opp panseret og skyv på holderen
til vindusspylervæsken for å få lettere
tilgang.

- Klips av og vipp frem boksen for å få
tilgang til sikringene.



Sikringer
F




Ampere
A

Funksjon


1


20
Computer motor, tilførsel av drivstoff og luft, Kjølevifte


2


15
Horn


3


10
Pumpe vindusspyler foran og bak


4


20
Pumpe lyktespylere


5


15
System for tilførsel av drivstoff


6


10
Servostyring, Kontakt sekundær bremsepedal


7


10
Bremsesystem (ABS/ESP)


8


20
Starter


9


10
Kontakt hovedbremsepedal


10


30 System for tilførsel av drivstoff og av luft, motorstyring


11


40
Ventilasjon foran


12


30
Vindusvisker foran


13


40 Sentral elektrisk fordelingsboks


14


30
Ledig

135


Skifte en sikring

SM
ÅREPARASJONER
7

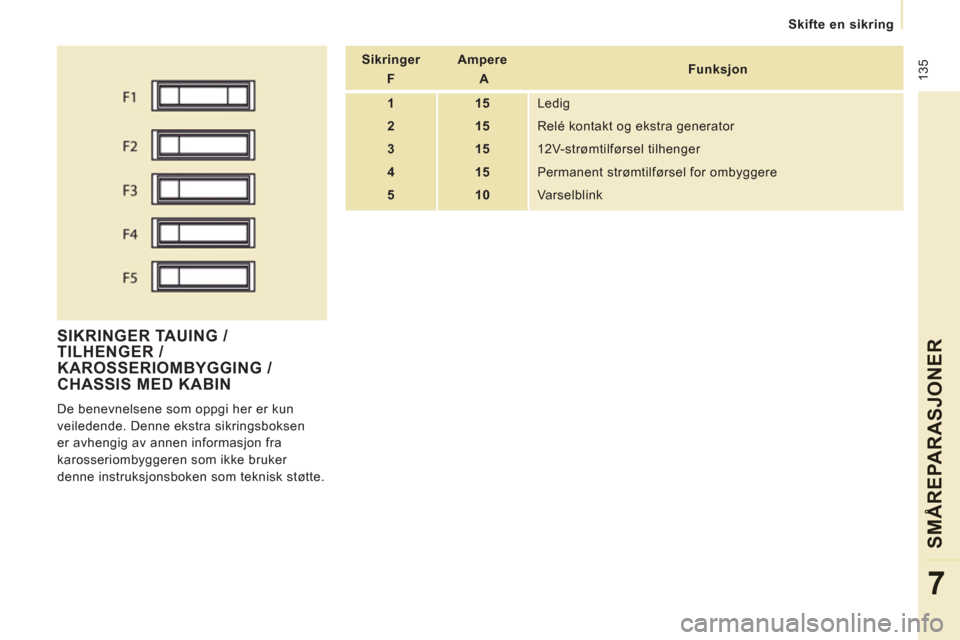

SIKRINGER TAUING / TILHENGER /
KAROSSERIOMBYGGING /
CHA
SSIS MED KABIN
De benevnelsene som oppgi her er kun
veiledende. Denne ekstra sikringsboksen
er avhengig av annen informasjon fra
karosseriombyggeren som ikke bruker
denne instruksjonsboken som teknisk støtte.



Sikringer
F



Ampere
A

Funksjon


1


15
Ledig


2


15
Relé kontakt og ekstra generator


3


15
12V-strømtilførsel tilhenger


4


15
Permanent strømtilførsel for ombyggere


5


10
Varselblink

15
1


Førerplass

LOKALISERIN
G
10


Display Rubrikk 9
Innstilling av klokkeslett i display Rubrikk 9

Innvendig speil 82
Køfribrikke, parkeringskort 74
Taklamper 74, 128
Kontrollamper på takhylle 27
Varmeseter 68

Sikringer instrumentbord høyre side 131-132
Nøytralisering av kollisjonspute på
passasjerplassen 96
Betjening


- sentrallås 20, 24

- låsing av lasterom 20, 24

- alarm 22-23

- parkeringsassistanse 85

- Antispinn, ESP 87


Teknologi ombord Rubrikk 9


- Nød- eller assistanseoppringning

- WIP Com

- WIP Nav

- WIP Sound


Girkasse 39, 40-42
Varselblink 84

Varme, luft


- manuell ventilasjon 56-57

- klimaanlegg A/C 56

- resirkulering av luft 57

Klimaanlegg med separat regulering 58-60
Avising, avdugging 62-63
Ekstra varmeapparat 64-65

Innredning i førerhuset 71-73


- hanskerom,

- takhylle,

- askebeger,

- solskjerm,

- 12 volt-kontakt.

- billettholder,

- oppbevaringrom.

152


Innvendig


Innvendig speil 82
Køfribrikke, parkeringskort 74
Taklampe foran 74
Skifte lyspærer
taklampe 128
Hjuloppheng bak 78-80
Kollisjonsputer foran, sidekollisjonsputer 93-96
Nøytralisering av kollisjonspute på
passasjerplassen 96
Parkeringsbrems 84
Åpne panser 106
Batteri, lade, start 117
Sikringer kupé 131, 133 Forseter, reguleringer,
hodestøtte 67-68
Helt forsete med 2 plasser 69-70
Sikkerhetsseler 90-91
Barneseter 97-101

INNVENDIG

Taklampe bak 74
Skifte lyspærer
taklampe 128
Tilbehør 104-105
Sikringer tauing, tilhengerfeste,
karosserimaker 135
Sikringer gulv førerhus 135 Lasterom 76-77, 104


- festekroker,

- laststopper,

- takboks,

- kledning,

- 12 volt-kontakt,

- skillevegg, vegg eller stige,

- feste til skinne,

- innvendig grind.
Sett for midlertidig reparasjon
av dekk 119-120

Reservehjul, jekk, hjulskift, verktøy 121-125

Spesifikasjoner - Vedlikehold

LOKALISERIN
G
10

SPESIFIKASJONER- VEDLIKEHOLD

Identifi kasjonselementer,
serienummer, lakk, dekk 148
Sikringer motorrom 131, 134
Vindusspyler / lyktespyler, nivåer 110
Lyspærer, lys, skifte
lyspærer 126-130
Åpne panser, støttestang 106 Kontrollamper 29-34
Skifte vindusviskerblad 136
I motorrommet


- diesel 107

- bensin 108
Brudd på drivstofftilførselen,
håndpumpe diesel 115-116
Motorspesifi kasjoner 147
Dimensjoner varebil 140-143

Dimensjoner chassis med førerhus 144-145
Vekt 146
Type variant versjon 154 Kontroller 111-112


- batteri,

- girkasse

- karbonfi lter/kupéfi lter,

- oljefi lter,

- partikkelfi lter,

- parkeringsbrems,

- bremseklosser,

- bremsetromler, bremseskiver.
Avgassrensing (EOBD) 36 Tapping av vann, dieselfi lter 112 Nivåer 109-110


- tilsetningsmidler diesel,

- peilepinne for olje,

- servostyringsvæske,

- bremsevæske,

- kjølevæske.

- vindusspyler- og lyktespylervæske.
Tauing, løft 137-138
Tilhengervekt 146
