Peugeot Partner 2009 Betriebsanleitung (in German)

Öffnen/Schließen Die Schalterdiode:
- blinkt, wenn die Türen/Klappen bei stehendem Fahrzeug und ausgeschaltetem
Motor verriegelt werden,
- leuchtet, wenn die Türen/Klappen bei eingeschalteter Zündung verriegelt werden.

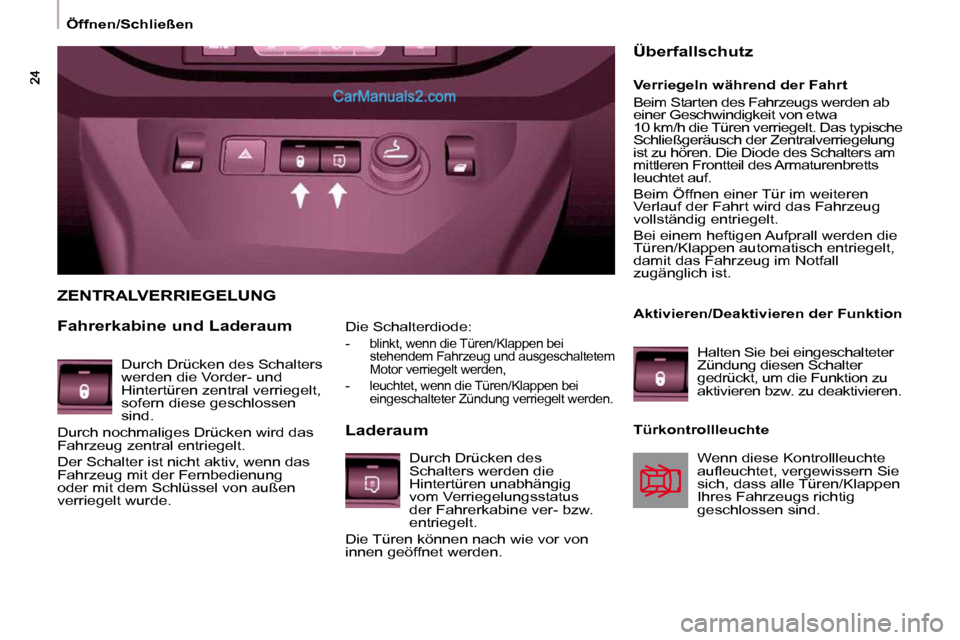

ZENTRALVERRIEGELUNG
Fahrerkabine und Laderaum
Laderaum Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab
einer Geschwindigkeit von etwa
10 km/h die Türen verriegelt. Das typische
Schließgeräusch der Zentralverriegelung
ist zu hören. Die Diode des Schalters am
mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren
Verlauf der Fahrt wird das Fahrzeug
vollständig entriegelt.
Bei einem heftigen Aufprall werden die
Türen/Klappen automatisch entriegelt,
damit das Fahrzeug im Notfall
zugänglich ist.
Überfallschutz
Durch Drücken des Schalters
werden die Vorder- und
Hintertüren zentral verriegelt,
sofern diese geschlossen
sind.
Durch nochmaliges Drücken wird das
Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug mit der Fernbedienung
oder mit dem Schlüssel von außen
verriegelt wurde. Aktivieren/Deaktivieren der Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter
gedrückt, um die Funktion zu
aktivieren bzw. zu deaktivieren.

Türkontrollleuchte
Wenn diese Kontrollleuchte
aufl euchtet, vergewissern Sie
sich, dass alle Türen/Klappen
Ihres Fahrzeugs richtig
geschlossen sind.
Durch Drücken des
Schalters werden die
Hintertüren unabhängig
vom Verriegelungsstatus
der Fahrerkabine ver- bzw.
entriegelt.
Die Türen können nach wie vor von
innen geöffnet werden.

STARTBEREIT
22
Bedienungseinheit
BEDIENEINHEIT
KOMBIINSTRUMENT
Instrumententafel

1. Kilometer-/Meilenzähler

2. Anzeigefeld

3. Kraftstoffmenge,
Kühlfl üssigkeitstemperatur

4. Drehzahlmesser

5. Rückstellung des
Tageskilometerzählers/der
Wartungsanzeige

6. Helligkeitsregler des
Kombiinstruments Anzeigefelder
- Geschwindigkeitsbegrenzer/
Geschwindigkeitsregelanlage
- zurückgelegte Kilometer/Meilen
- Wartungsanzeige, Anzeige Motorölstand, Gesamt-Kilometer/-
Meilen
- Wasser im Dieselfi lter
- Vorglühen Diesel Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des
Fahrzeugs dargestellt.

26
Bedienungseinheit Mittelkonsole mit Bildschirm

Kombiinstrument ohne Bildschirm
- drehen Sie den Schalter nach rechts, um den Stundenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),
- drehen Sie den Schalter nach links: 24 H oder 12 H wird angezeigt,
- drehen Sie den Schalter nach rechts, um 24 H oder 12 H
auszuwählen,
- drehen Sie den Schalter nach links, um den Vorgang der Uhreinstellung
zu beenden.
Nach ungefähr 30 Sekunden ohne
weitere Aktion erscheint wieder die
aktuelle Anzeige.

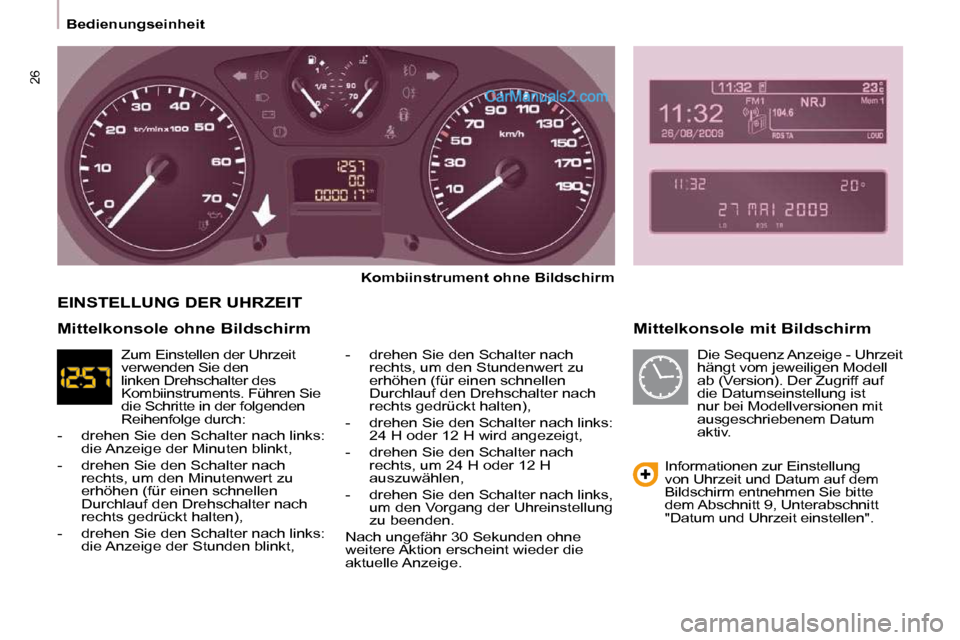

EINSTELLUNG DER UHRZEIT
Informationen zur Einstellung
von Uhrzeit und Datum auf dem
Bildschirm entnehmen Sie bitte
dem Abschnitt 9, Unterabschnitt
"Datum und Uhrzeit einstellen".
Mittelkonsole ohne Bildschirm
Zum Einstellen der Uhrzeit
verwenden Sie den
linken Drehschalter des
Kombiinstruments. Führen Sie
die Schritte in der folgenden
Reihenfolge durch:
- drehen Sie den Schalter nach links: die Anzeige der Minuten blinkt,
- drehen Sie den Schalter nach rechts, um den Minutenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),
- drehen Sie den Schalter nach links: die Anzeige der Stunden blinkt, Die Sequenz Anzeige - Uhrzeit
hängt vom jeweiligen Modell
ab (Version). Der Zugriff auf
die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum
aktiv.

27
STARTBEREIT
22
Bedienungseinheit

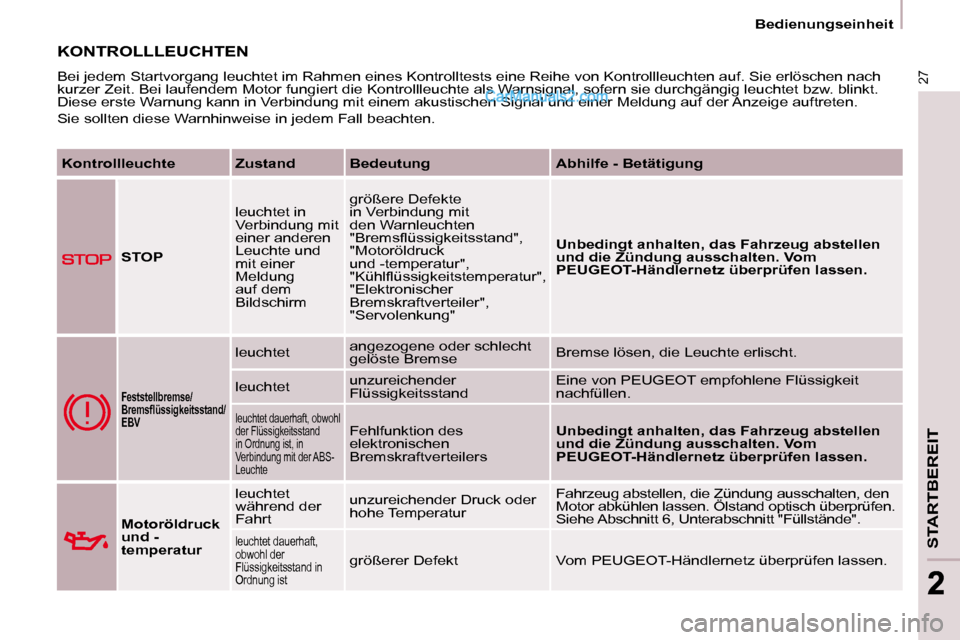

KONTROLLLEUCHTEN
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe von Kontrollleuchten auf. Sie erlöschen nach
kurzer Zeit. Bei laufendem Motor fungiert die Kontrollleuchte a ls Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Si gnal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und
mit einer
Meldung
auf dem
Bildschirm größere Defekte
in Verbindung mit
den Warnleuchten
"Bremsfl üssigkeitsstand",
"Motoröldruck
und -temperatur",
"Kühlfl üssigkeitstemperatur",
"Elektronischer
Bremskraftverteiler",
"Servolenkung"

Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.

Feststellbremse/
Bremsfl üssigkeitsstand/
EBV
leuchtet angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit
nachfüllen.
leuchtet dauerhaft, obwohl
der Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit der ABS-
Leuchte Fehlfunktion des
elektronischen
Bremskraftverteilers
Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.

Motoröldruck
und -
temperatur leuchtet
während der
Fahrt
unzureichender Druck oder
hohe Temperatur
Fahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen. Ölstand optisch überprüfen.
Siehe Abschnitt 6, Unterabschnitt "Füllstände".
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand in
Ordnung ist
größerer Defekt Vom PEUGEOT-Händlernetz überprüfen lassen.

28
Bedienungseinheit

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

Temperatur
und Stand der
Kühlfl üssigkeit
leuchtet, der
Zeiger befi ndet
sich im roten
Bereich ungewöhnlich hohe
Temperatur
Fahrzeug abstellen, die Zündung ausschalten,
den Motor abkühlen lassen. Flüssigkeitsstand
optisch überprüfen.
blinkt unzureichender
Kühlfl üssigkeitsstand Siehe Abschnitt 6, Unterabschnitt "Füllstände".
Wenden Sie sich an das PEUGEOT-Händlernetz.

Service leuchtet
zeitweise
kleinere Defekte oder
Warnmeldungen
Sehen Sie im Fehlerprotokoll auf der Anzeige bzw.
auf dem
Bildschirm nach. Wenn Ihr Fahrzeug mit einem Bordco mputer
bzw. mit einem Bildschirm ausgestattet ist, siehe A bschnitt 9,
Unterabschnitt "Autoradio - Bordcomputer". Wenden S ie sich
an das PEUGEOT-Händlernetz.
leuchtet
dauerhaft größere Defekte

Nicht
angelegter
Fahrergurt leuchtet
zuerst, blinkt
dann
Fahrer hat den
Sicherheitsgurt nicht
angelegt
Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.
in Verbindung mit
einem akustischen
Signal, leuchtet
dann weiter das Fahrzeug fährt,
der Fahrer hat den
Sicherheitsgurt nicht
angelegt Prüfen Sie die Verriegelung des Gurts durch
kurzes Ziehen am Gurt. Siehe Abschnitt 4,
Unterabschnitt "Sicherheitsgurte".

29
STARTBEREIT
22
Bedienungseinheit

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

Front-/
Seitenairbag blinkt oder
leuchtet
dauerhaft
Fehlfunktion eines Airbags Lassen Sie unverzüglich das System vom
PEUGEOT-Händlernetz überprüfen. Siehe
Abschnitt 4, Unterabschnitt "Airbags".

Inaktivierung
des
Beifahrerairbags leuchtet gewünschte Inaktivierung
dieses Airbags zum
Anbringen eines
Kindersitzes entgegen der
Fahrtrichtung Abschnitt 4, Unterabschnitt "Airbags - Kinder an
Bord".
Kraftstoffreserve
leuchtet,
der Zeiger
der Anzeige
befi ndet sich
im roten
Bereich Fahrzeug fährt auf Reserve
Tanken Sie bei der nächsten Gelegenheit. Die
Reichweite des Fahrzeugs mit Reserve hängt
von Ihrem Fahrstil, dem Streckenprofi l, der
Fahrzeit und den zurückgelegten Kilometern ab
dem Aufl euchten der Warnleuchte ab.
blinkt Unterbrechung der
Kraftstoffzufuhr nach einem
heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 6, Unterabschnitt "Kraftstoff".
Entgiftungssystem
EOBD blinkt oder
leuchtet
dauerhaft
Fehlfunktion des Systems
Der Katalysator kann beschädigt werden. Vom
PEUGEOT-Händlernetz überprüfen lassen.
Batterieladung
leuchtet Fehlfunktion im
Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 7, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus
der aktiven Funktionen
(Energiesparmodus) Siehe Abschnitt 7, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Defekt im Stromkreislauf,
Fehlfunktion der Zündung
oder der Einspritzung
Vom PEUGEOT-Händlernetz überprüfen lassen.

ABS
30
Bedienungseinheit

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

Servolenkung leuchtet Fehlfunktion des Systems Das Fahrzeug fährt mit herkömmlicher
Lenkung ohne Unterstützung. Vom PEUGEOT-
Händlernetz überprüfen lassen.

Tür nicht
geschlossen
leuchtet in
Verbindung mit
einer Meldung
auf dem
Bildschirm
eine Tür ist nicht richtig
geschlossen Überprüfen Sie, ob sämtliche Türen und Klappen
geschlossen sind.

ABS leuchtet
dauerhaft Fehlfunktion des
Antiblockiersystems Das Fahrzeug fährt mit herkömmlicher
Bremswirkung.
Wenden Sie sich an das PEUGEOT-Händlernetz.

ESP blinkt ASR oder ESP greift ein
Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs. Siehe
Abschnitt 4, Unterabschnitt "Fahrsicherheit".
leuchtet
dauerhaft Fehlfunktion des Systems,
z. B. durch zu geringen
Luftdruck der Reifen Bsp.: Kontrollieren Sie den Reifendruck. Vom
PEUGEOT-Händlernetz überprüfen lassen. (Rad
drehzahlsensor, Hydraulikblock, ...).
leuchtet
dauerhaft, Diode
des Schalters (am
Armaturenbrett)
leuchtet ebenfalls
System wurde vom Fahrer
inaktiviert Das System ist nicht aktiv.
Die Reaktivierung erfolgt automatisch ab einer
Geschwindigkeit von 50 km/h oder durch
Drücken des Schalters (am Armaturenbrett).

31
STARTBEREIT
22
Bedienungseinheit

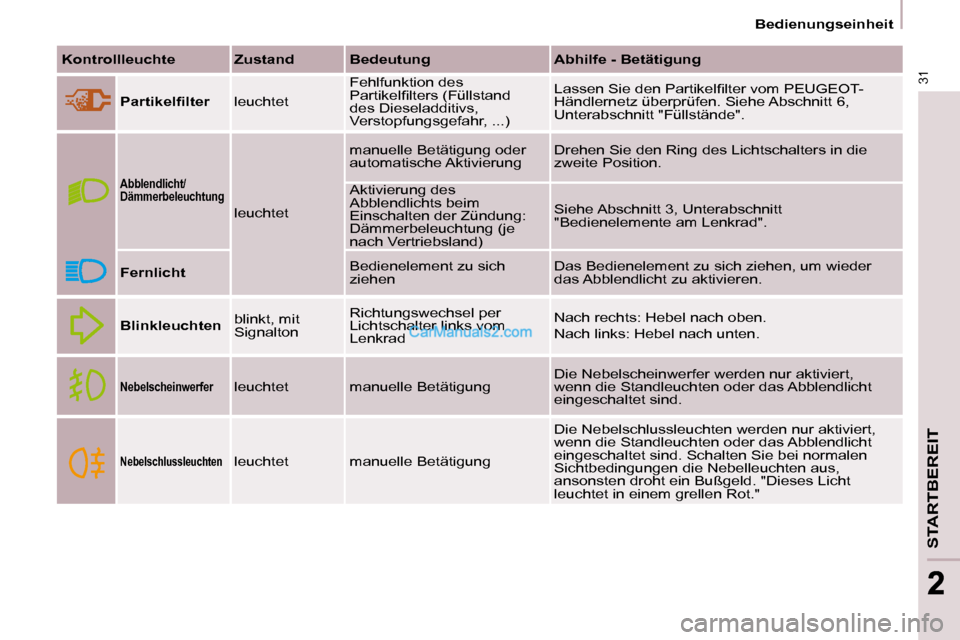

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

Partikelfi lter leuchtet Fehlfunktion des
Partikelfi lters (Füllstand
des Dieseladditivs,
Verstopfungsgefahr, ...) Lassen Sie den Partikelfi lter vom PEUGEOT-
Händlernetz überprüfen. Siehe Abschnitt 6,
Unterabschnitt "Füllstände".

Abblendlicht/
Dämmerbeleuchtung
leuchtet manuelle Betätigung oder
automatische Aktivierung
Drehen Sie den Ring des Lichtschalters in die
zweite Position.
Aktivierung des
Abblendlichts beim
Einschalten der Zündung:
Dämmerbeleuchtung (je
nach Vertriebsland) Siehe Abschnitt 3, Unterabschnitt
"Bedienelemente am Lenkrad".

Fernlicht Bedienelement zu sich
ziehen Das Bedienelement zu sich ziehen, um wieder
das Abblendlicht zu aktivieren.

Blinkleuchten blinkt, mit
Signalton Richtungswechsel per
Lichtschalter links vom
Lenkrad Nach rechts: Hebel nach oben.
Nach links: Hebel nach unten.
Nebelscheinwerfer leuchtet manuelle Betätigung
Die Nebelscheinwerfer werden nur aktiviert,
wenn die Standleuchten oder das Abblendlicht
eingeschaltet sind.
Nebelschlussleuchten leuchtet manuelle Betätigung Die Nebelschlussleuchten werden nur aktiviert,
wenn die Standleuchten oder das Abblendlicht
eingeschaltet sind. Schalten Sie bei normalen
Sichtbedingungen die Nebelleuchten aus,
ansonsten droht ein Bußgeld. "Dieses Licht
leuchtet in einem grellen Rot."

32
Bedienungseinheit

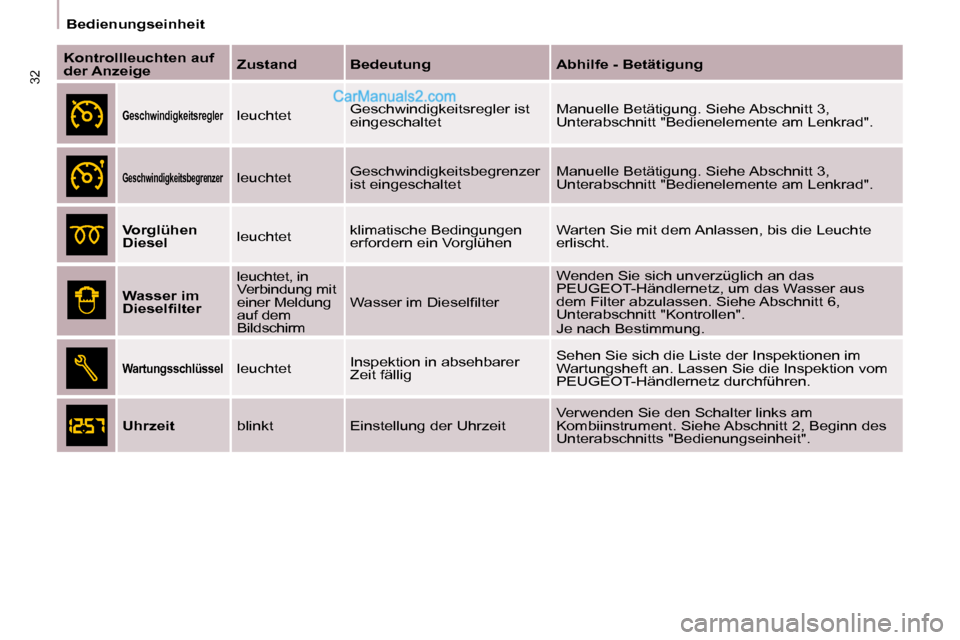

Kontrollleuchten auf
der Anzeige
Zustand Bedeutung Abhilfe - Betätigung

Geschwindigkeitsregler leuchtet Geschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3,
Unterabschnitt "Bedienelemente am Lenkrad".
Geschwindigkeitsbegrenzer leuchtet
Geschwindigkeitsbegrenzer
ist eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3,
Unterabschnitt "Bedienelemente am Lenkrad".

Vorglühen
Diesel leuchtet klimatische Bedingungen
erfordern ein Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte
erlischt.

Wasser im
Dieselfi lter leuchtet, in
Verbindung mit
einer Meldung
auf dem
Bildschirm
Wasser im Dieselfi lter Wenden Sie sich unverzüglich an das
PEUGEOT-Händlernetz, um das Wasser aus
dem Filter abzulassen. Siehe Abschnitt 6,
Unterabschnitt "Kontrollen".
Je nach Bestimmung.
Wartungsschlüssel leuchtet
Inspektion in absehbarer
Zeit fällig Sehen Sie sich die Liste der Inspektionen im
Wartungsheft an. Lassen Sie die Inspektion vom
PEUGEOT-Händlernetz durchführen.

Uhrzeit blinkt Einstellung der Uhrzeit Verwenden Sie den Schalter links am
Kombiinstrument. Siehe Abschnitt 2, Beginn des
Unterabschnitts "Bedienungseinheit".

33
STARTBEREIT
22

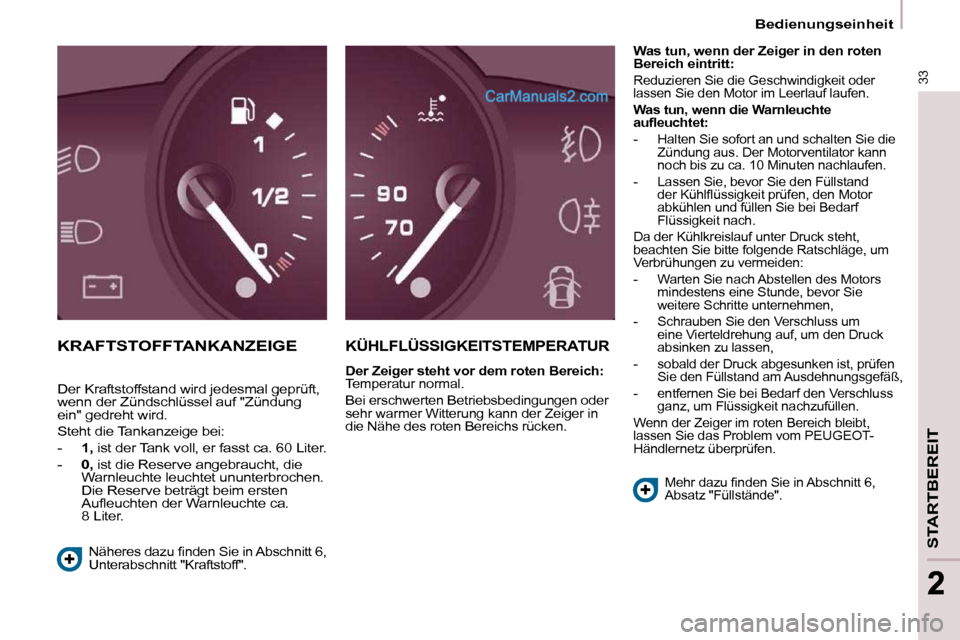

Bedienungseinheit
KRAFTSTOFFTANKANZEIGE KÜHLFLÜSSIGKEITSTEMPERATUR

Der Zeiger steht vor dem roten Bereich:
Temperatur normal.
Bei erschwerten Betriebsbedingungen oder
sehr warmer Witterung kann der Zeiger in
die Nähe des roten Bereichs rücken.
Was tun, wenn der Zeiger in den roten
Bereich eintritt:

Reduzieren Sie die Geschwindigkeit oder
lassen Sie den Motor im Leerlauf laufen.

Was tun, wenn die Warnleuchte
aufl euchtet:
- Halten Sie sofort an und schalten Sie die Zündung aus. Der Motorventilator kann
noch bis zu ca. 10 Minuten nachlaufen.
- Lassen Sie, bevor Sie den Füllstand der Kühlfl üssigkeit prüfen, den Motor
abkühlen und füllen Sie bei Bedarf
Flüssigkeit nach.
Da der Kühlkreislauf unter Druck steht,
beachten Sie bitte folgende Ratschläge, um
Verbrühungen zu vermeiden:
- Warten Sie nach Abstellen des Motors mindestens eine Stunde, bevor Sie
weitere Schritte unternehmen,
- Schrauben Sie den Verschluss um eine Vierteldrehung auf, um den Druck
absinken zu lassen,
- sobald der Druck abgesunken ist, prüfen Sie den Füllstand am Ausdehnungsgefäß,
- entfernen Sie bei Bedarf den Verschluss ganz, um Flüssigkeit nachzufüllen.
Wenn der Zeiger im roten Bereich bleibt,
lassen Sie das Problem vom PEUGEOT-
Händlernetz überprüfen.
Mehr dazu fi nden Sie in Abschnitt 6,
Absatz "Füllstände".
Näheres dazu fi nden Sie in Abschnitt 6,
Unterabschnitt "Kraftstoff".
Der Kraftstoffstand wird jedesmal geprüft,
wenn der Zündschlüssel auf "Zündung
ein" gedreht wird.
Steht die Tankanzeige bei:
- 1, ist der Tank voll, er fasst ca. 60 Liter.
- 0, ist die Reserve angebraucht, die
Warnleuchte leuchtet ununterbrochen.
Die Reserve beträgt beim ersten
Aufl euchten der Warnleuchte ca.
8 Liter.
