Peugeot Partner 2009 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: Partner, Model: Peugeot Partner 2009Pages: 175, PDF Dimensioni: 6.15 MB
Page 101 of 175
107
GUIDA RAPIDA
7
Sostituzione di una ruota
3. RUOTA DI SCORTA - Liberare il cestello dal gancio e posizionare la ruota di scorta
accanto alla ruota da sostituire.
- Svitare la vite con la manovella
di smontaggio ruote facendo
scendere il cestello al massimo.
- Aprire le porte posteriori per
accedere alla ruota di scorta.
Page 102 of 175
108
Sostituzione di una ruota
4. PROCEDIMENTO - Collocare il cric a contatto nella posizione prevista, il più vicino
possibile alla ruota da sostituire.
Accertarsi che la base del cric
sia a contatto con il suolo e
perpendicolare.
- Aprire il cric per sollevare la ruota dal suolo.
- Svitae completamente i bulloni della ruota.
- Togliere i bulloni e smontare la ruota.
Aprire il cric solo dopo aver iniziato a
svitare i bulloni della ruota da sostituire
e dopo aver posizionato il cuneo sotto
alla ruota diagonalmente opposta.
- Staccare il copricerchio tirandolo
c o n l ' a t t r e z z o s p e c i fi c o .
- Sbloccare i bulloni della ruota. Bullone antifurto
Se il veicolo è dotato di ruote con
cerchi in alluminio:
- Ogni ruota è dotata di un bullone
antifurto.
- Questi bulloni possono essere sbloccati con la boccola antifurto
(consegnata con il veicolo) e con la
manovella di smontaggio ruote.
Page 103 of 175
109
GUIDA RAPIDA
7

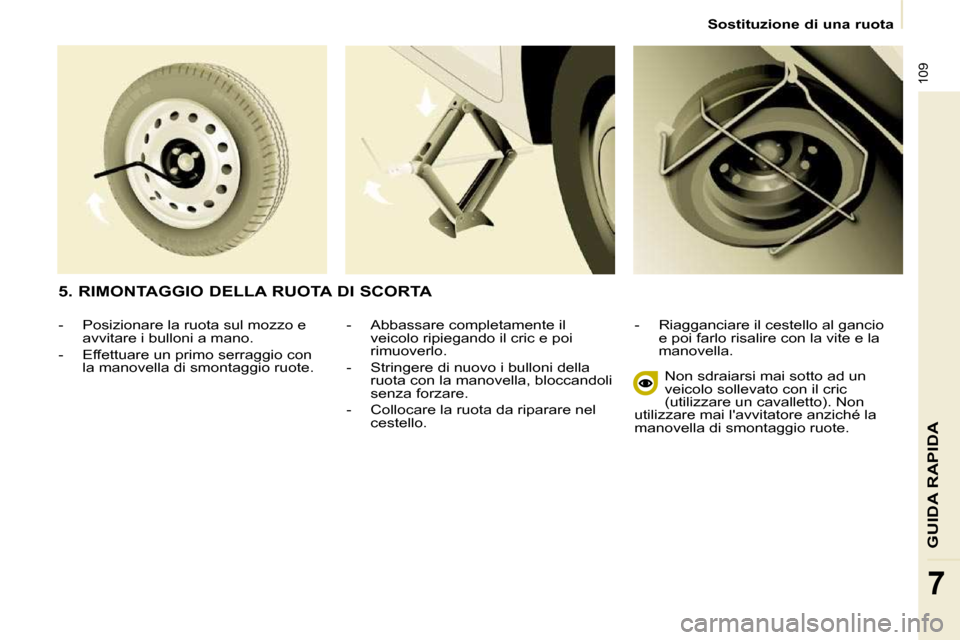

Sostituzione di una ruota
- Abbassare completamente il veicolo ripiegando il cric e poi
rimuoverlo.
- Stringere di nuovo i bulloni della ruota con la manovella, bloccandoli
senza forzare.
- Collocare la ruota da riparare nel cestello. - Riagganciare il cestello al gancio
e poi farlo risalire con la vite e la
manovella.
Non sdraiarsi mai sotto ad un
veicolo sollevato con il cric
(utilizzare un cavalletto). Non
utilizzare mai l'avvitatore anziché la
manovella di smontaggio ruote.
5. RIMONTAGGIO DELLA RUOTA DI SCORTA
- Posizionare la ruota sul mozzo e
avvitare i bulloni a mano.
- Effettuare un primo serraggio con la manovella di smontaggio ruote.
Page 104 of 175
110
Paraneve
6. RIMONTAGGIO DELLA RUOTA RIPARATA
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
Capitolo 2, sezione "Posto di
guida", paragrafo "Segnalazione
p n e u m a t i c i s g o n fi " p e r l e
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
s e g n a l a z i o n e p n e u m a t i c o s g o n fi o . Capitolo 9, paragrafo "Elementi
d i i d e n t i fi c a z i o n e " , p e r l o c a l i z z a r e
l'etichetta dei pneumatici.

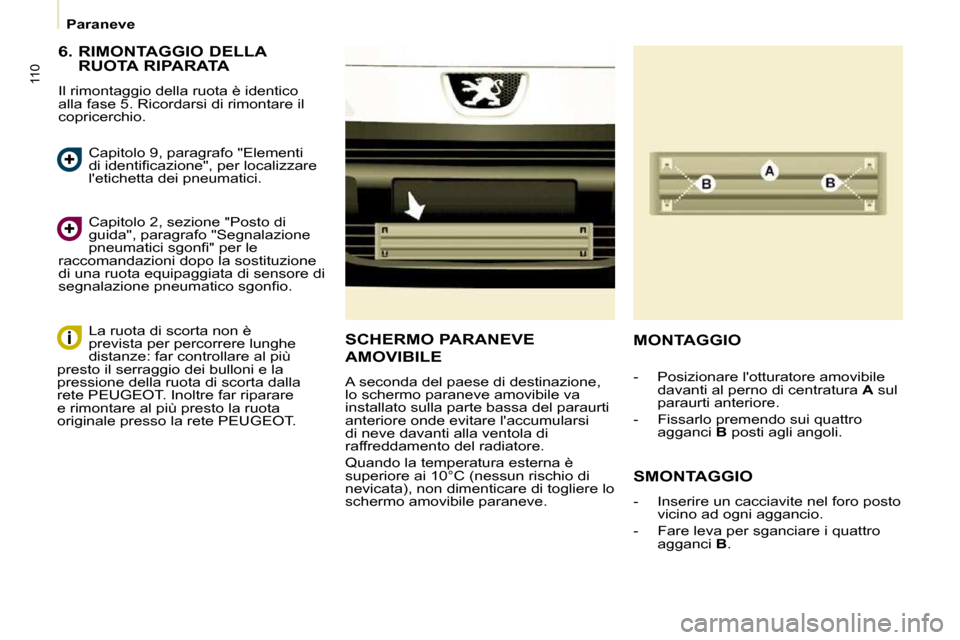

SCHERMO PARANEVE
AMOVIBILE
A seconda del paese di destinazione,
lo schermo paraneve amovibile va
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.
Quando la temperatura esterna è
superiore ai 10°C (nessun rischio di
nevicata), non dimenticare di togliere lo
schermo amovibile paraneve. MONTAGGIO
SMONTAGGIO
- Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.
- Fare leva per sganciare i quattro agganci B .
- Posizionare l'otturatore amovibile
davanti al perno di centratura A sul
paraurti anteriore.
- Fissarlo premendo sui quattro agganci B posti agli angoli.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete PEUGEOT. Inoltre far riparare
e rimontare al più presto la ruota
originale presso la rete PEUGEOT.
Page 105 of 175
110
Paraneve
6. RIMONTAGGIO DELLA RUOTA RIPARATA
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
Capitolo 2, sezione "Posto di
guida", paragrafo "Segnalazione
p n e u m a t i c i s g o n fi " p e r l e
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
s e g n a l a z i o n e p n e u m a t i c o s g o n fi o . Capitolo 9, paragrafo "Elementi
d i i d e n t i fi c a z i o n e " , p e r l o c a l i z z a r e
l'etichetta dei pneumatici.
SCHERMO PARANEVE
AMOVIBILE
A seconda del paese di destinazione,
lo schermo paraneve amovibile va
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.
Quando la temperatura esterna è
superiore ai 10°C (nessun rischio di
nevicata), non dimenticare di togliere lo
schermo amovibile paraneve. MONTAGGIO
SMONTAGGIO
- Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.
- Fare leva per sganciare i quattro agganci B .
- Posizionare l'otturatore amovibile
davanti al perno di centratura A sul
paraurti anteriore.
- Fissarlo premendo sui quattro agganci B posti agli angoli.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete PEUGEOT. Inoltre far riparare
e rimontare al più presto la ruota
originale presso la rete PEUGEOT.
Page 106 of 175
111
GUIDA RAPIDA
7

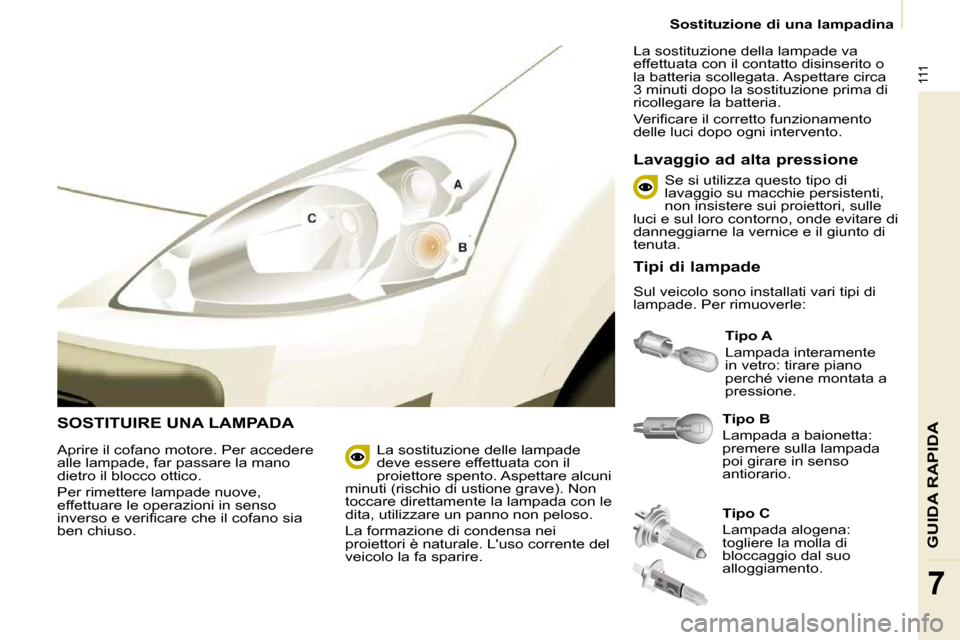

Sostituzione di una lampadina
SOSTITUIRE UNA LAMPADA
Tipo B
Lampada a baionetta:
premere sulla lampada
poi girare in senso
antiorario.
Tipo A
Lampada interamente
in vetro: tirare piano
perché viene montata a
pressione.
Aprire il cofano motore. Per accedere
alle lampade, far passare la mano
dietro il blocco ottico.
Per rimettere lampade nuove,
effettuare le operazioni in senso
i n v e r s o e v e r i fi c a r e c h e i l c o f a n o s i a
ben chiuso.
Tipo C
Lampada alogena:
togliere la molla di
bloccaggio dal suo
alloggiamento.
La sostituzione delle lampade
deve essere effettuata con il
proiettore spento. Aspettare alcuni
minuti (rischio di ustione grave). Non
toccare direttamente la lampada con le
dita, utilizzare un panno non peloso.
La formazione di condensa nei
proiettori è naturale. L'uso corrente del
veicolo la fa sparire. La sostituzione della lampade va
effettuata con il contatto disinserito o
la batteria scollegata. Aspettare circa
3 minuti dopo la sostituzione prima di
ricollegare la batteria.
V e r i fi c a r e i l c o r r e t t o f u n z i o n a m e n t o
delle luci dopo ogni intervento.
Lavaggio ad alta pressione
Tipi di lampade
Sul veicolo sono installati vari tipi di
lampade. Per rimuoverle:
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui proiettori, sulle
luci e sul loro contorno, onde evitare di
danneggiarne la vernice e il giunto di
tenuta.
Page 107 of 175
112
Sostituzione di una lampadina
3. Indicatori di direzione
Tipo B, PY 21 W - 21 W (ambra)
- Togliere il coperchio tirando sulla linguetta in gomma morbida.
- Girare il porta lampada di un quarto di giro, in senso antiorario.
- Rimuovere la lampada premendovi leggermente sopra e
girando in senso antiorario.
- Sostituire la lampada.
- V e r i fi c a r e c h e i l c o p e r c h i o s i a rimesso bene su tutta la periferia,
per garantire la tenuta.
2. Luci di posizione
Tipo A, W 5 W - 5 W
- Rimuovere il coperchio tirando la linguetta in gomma morbida.
- Estrarre il portalampada montato a pressione tirando il connettore.
- Sostituire la lampada.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.

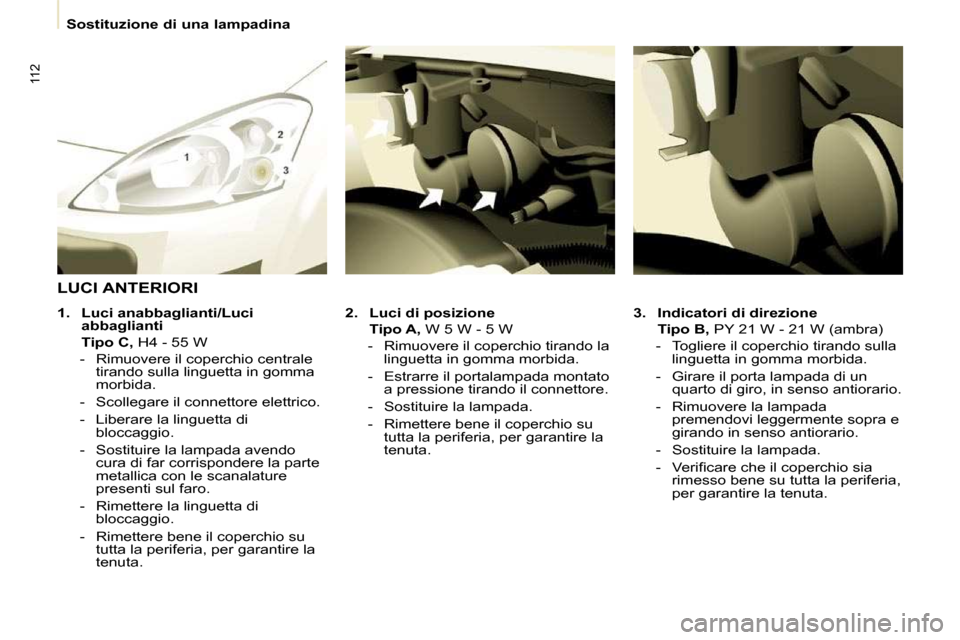

LUCI ANTERIORI
1. Luci anabbaglianti/Luci
abbaglianti
Tipo C, H4 - 55 W
- Rimuovere il coperchio centrale tirando sulla linguetta in gomma
morbida.
- Scollegare il connettore elettrico.
- Liberare la linguetta di bloccaggio.
- Sostituire la lampada avendo cura di far corrispondere la parte
metallica con le scanalature
presenti sul faro.
- Rimettere la linguetta di bloccaggio.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.
Page 108 of 175
113
GUIDA RAPIDA
7
Sostituzione di una lampadina

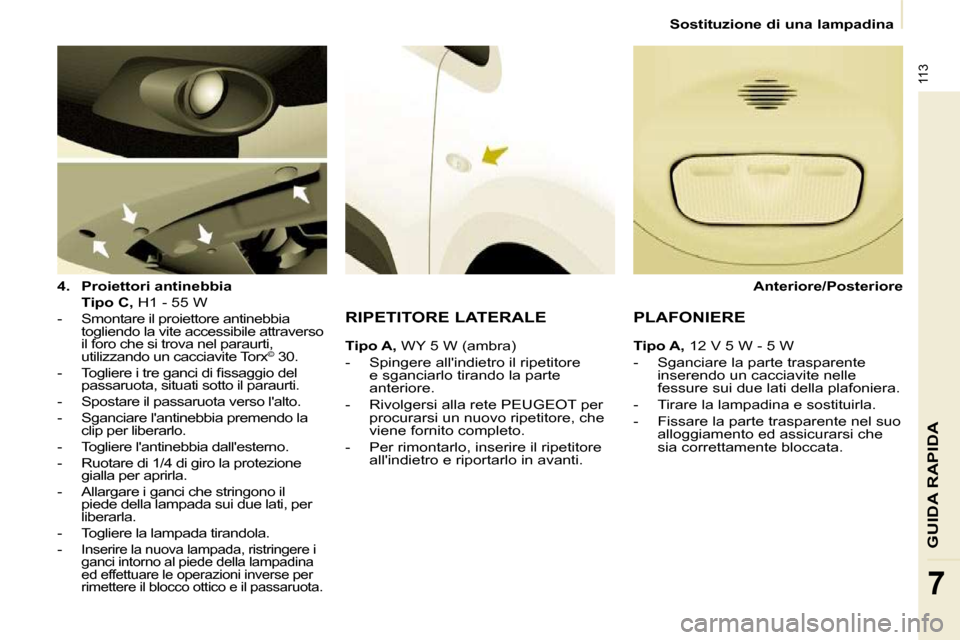

4. Proiettori antinebbia
Tipo C, H1 - 55 W
- Smontare il proiettore antinebbia togliendo la vite accessibile attraverso
il foro che si trova nel paraurti,
utilizzando un cacciavite Torx ©
30.
- T o g l i e r e i t r e g a n c i d i fi s s a g g i o d e l passaruota, situati sotto il paraurti.
- Spostare il passaruota verso l'alto.
- Sganciare l'antinebbia premendo la clip per liberarlo.
- Togliere l'antinebbia dall'esterno.
- Ruotare di 1/4 di giro la protezione gialla per aprirla.
- Allargare i ganci che stringono il piede della lampada sui due lati, per
liberarla.
- Togliere la lampada tirandola.
-
Inserire la nuova lampada, ristringere i
ganci intorno al piede della lampadina
ed effettuare le operazioni inverse per
rimettere il blocco ottico e il passaruota.
RIPETITORE LATERALE
Tipo A, WY 5 W (ambra)
- Spingere all'indietro il ripetitore e sganciarlo tirando la parte
anteriore.
- Rivolgersi alla rete PEUGEOT per procurarsi un nuovo ripetitore, che
viene fornito completo.
- Per rimontarlo, inserire il ripetitore all'indietro e riportarlo in avanti.
Anteriore/Posteriore
PLAFONIERE
Tipo A, 12 V 5 W - 5 W
- Sganciare la parte trasparente inserendo un cacciavite nelle
fessure sui due lati della plafoniera.
- Tirare la lampadina e sostituirla.
- Fissare la parte trasparente nel suo alloggiamento ed assicurarsi che
sia correttamente bloccata.
Page 109 of 175
114
Sostituzione di una lampadina
Per maggiori informazioni sulle
lampade, vedi le tabelle
"Tipi di lampade".

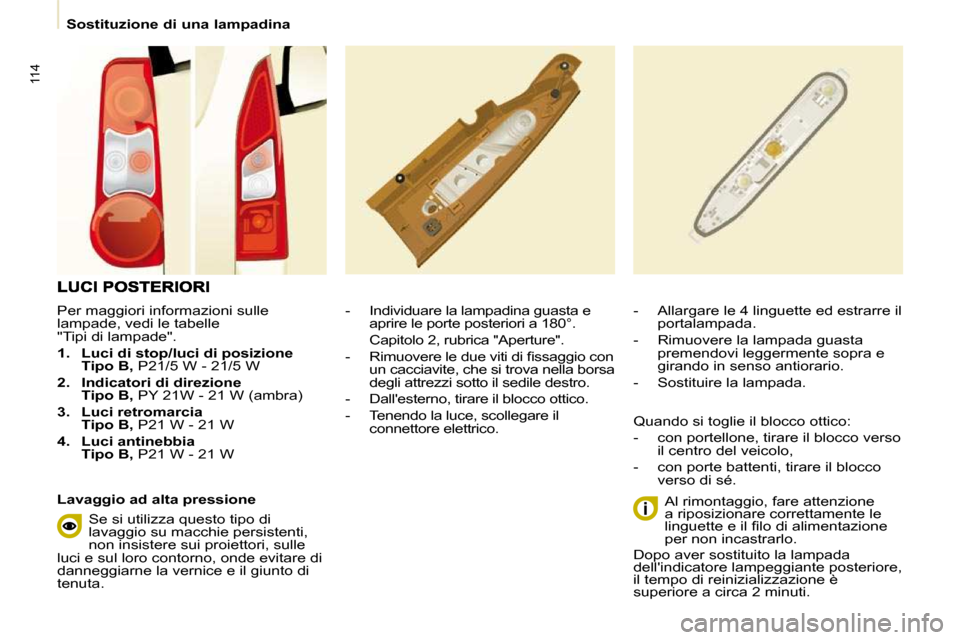

1. Luci di stop/luci di posizione
Tipo B, P21/5 W - 21/5 W
2. Indicatori di direzione
Tipo B, PY 21W - 21 W (ambra)
3. Luci retromarcia
Tipo B, P21 W - 21 W
4. Luci antinebbia
Tipo B, P21 W - 21 W - Individuare la lampadina guasta e
aprire le porte posteriori a 180°.
Capitolo 2, rubrica "Aperture".
- R i m u o v e r e l e d u e v i t i d i fi s s a g g i o c o n un cacciavite, che si trova nella borsa
degli attrezzi sotto il sedile destro.
- Dall'esterno, tirare il blocco ottico.
- Tenendo la luce, scollegare il connettore elettrico. - Allargare le 4 linguette ed estrarre il
portalampada.
- Rimuovere la lampada guasta premendovi leggermente sopra e
girando in senso antiorario.
- Sostituire la lampada.
Quando si toglie il blocco ottico:
- con portellone, tirare il blocco verso
il centro del veicolo,
- con porte battenti, tirare il blocco verso di sé.
Al rimontaggio, fare attenzione
a riposizionare correttamente le
l i n g u e t t e e i l fi l o d i a l i m e n t a z i o n e
per non incastrarlo.
Dopo aver sostituito la lampada
dell'indicatore lampeggiante posteriore,
il tempo di reinizializzazione è
superiore a circa 2 minuti.
Lavaggio ad alta pressione
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui proiettori, sulle
luci e sul loro contorno, onde evitare di
danneggiarne la vernice e il giunto di
tenuta.
Page 110 of 175
115
GUIDA RAPIDA
7
Sostituzione di una lampadina

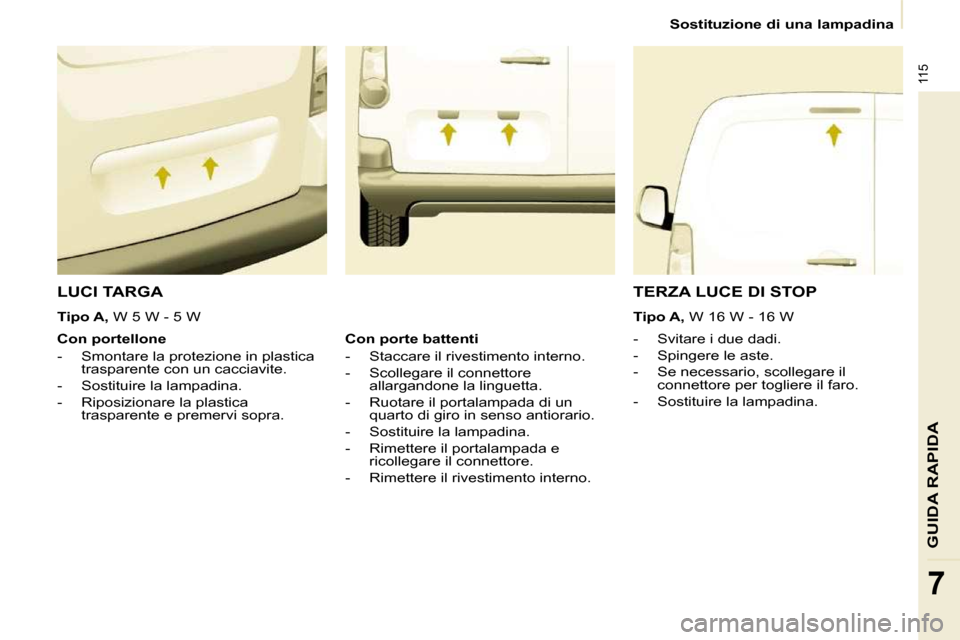

LUCI TARGA
- Svitare i due dadi.
- Spingere le aste.
- Se necessario, scollegare il connettore per togliere il faro.
- Sostituire la lampadina.
Con portellone
- Smontare la protezione in plastica
trasparente con un cacciavite.
- Sostituire la lampadina.
- Riposizionare la plastica trasparente e premervi sopra.
TERZA LUCE DI STOP
Tipo A, W 16 W - 16 W
Con porte battenti
- Staccare il rivestimento interno.
- Scollegare il connettore allargandone la linguetta.
- Ruotare il portalampada di un quarto di giro in senso antiorario.
- Sostituire la lampadina.
- Rimettere il portalampada e ricollegare il connettore.
- Rimettere il rivestimento interno.
Tipo A, W 5 W - 5 W
