8


Indvendigt



FØRERPLADSEN



1.
Betjeningsarm for lygter og
afviserblink.

2.
Instrumentgruppe med display.

3.
Betjeningsarme for
viskere, rudevask,
instrumentbordscomputer.

4.
Tænding.

5.
Kontakt for bilradio, håndfri sæt.

6.
Førerairbag, horn.

7.
Indstilling af rattets højde og
dybde.

8.
Betjeningsarm for fartpilot og
hastighedsbegrænser.

9.
Betjeningspaneler,
parkeringshjælp, indstilling af
forlygtehøjde, ESC, Stop & Start.

10.
Åbning af motorhjelm.

11 .
Indstilling af el-betjente
sidespejle.

4
2
9
9
1
ET HURTIGT OVERBLIK


Indvendigt


MIDTERKONSOL




1.
Betjeningspanel for rudehejs.

2.
Betjeningspanel for havariblink,
centrallåsning (kabine,
lastrum).

3.
Cigartænder.

4.
Kontakter for varme-
ventilation.

5.
Kortlommer.

86 6.
Grip Control.

7.
Radio.

8.
Display.
40
9.1



10.
Opkald til nødhjælp
eller vejhjælp.


9.
Betjening for
elektronisk styret
mekanisk gearkasse.

18
Åbninger

Korrekt anvendelse

Sørg for, at fjernbetjeningen ikke
kommer i kontakt med smørefedt, støv,
regn eller fugt.
Hvis en tung genstand fastgøres
til nøglen (nøglering eller
lignende), som tynger nøglen ned i
tændingskontakten, kan det medføre
en funktionsfejl.

FJERNBETJENING
Kodning af fjernbetjeningen

Når du har skiftet batterier i
fjernbetjeningen eller bilens batteri har
været afbrudt, skal fjernbetjeningen
muligvis kodes igen.
Vent i mindst et minut, før du bruger
fjernbetjeningen.
Sæt nøglen i tændingen med
knapperne (hængelåsene) på
fjernbetjeningen mod dig selv.
Tilslut tændingen.
Tryk inden ti sekunder på hængelåsen
for låsning i mindst fem sekunder.
Afbryd tændingen.
Vent i mindst et minut, før du bruger
fjernbetjeningen.
Fjernbetjeningen virker igen. Brug kun de batterier, der anbefales
af PEUGEOT, eller batterier af en
tilsvarende type.
Smid ikke batterierne fra
fjernbetjeningen ud, idet de indeholder
miljøskadelige metaller.
Aflever dem til en aut. PEUGEOT-
forhandler eller på et andet godkendt
indsamlingssted.


Ind- og udfoldning af nøglen

Udskiftning af batteri

Batteriref.: CR1620 / 3 volt.
Oplysningen om slidte batterier gives
med et lydsignal og visning af en
meddelelse på displayet.
Fjern dækslet ved hjælp af en mønt
ved ringen for at udskifte batteriet.
Hvis fjernbetjeningen er inaktiv efter
udskiftning af batteriet, skal der
foretages en kodning.
Der er risiko for beskadigelse af
systemet, hvis det ekstra batteri ikke
har de rigtige specifikationer. Tryk på denne knap for at
folde nøglen ud.
Tryk på den forkromede
knap, og fold nøgleklingen
ind i boksen igen, når den
ikke skal bruges. Hvis du ikke trykker
på knappen, kan mekanismen blive
ødelagt.

2


Førerpladsen

27
KØ
REKLA
R

FØRERPLADSEN
INSTRUMENTGRUPPE



Instrumenter


1.
Kilometertæller (km/miles)

2.
Display

3.
Brændstofniveau,
kølervæsketemperatur

4.
Omdrejningstæller

5.
Nulstilling af triptæller/
serviceindikator

6.
Knap til instrumentbelysning



Display


- Fartpilot/hastighedsbegrænser

- Tilbagelagt afstand i kilometer/miles

- Serviceindikator,
motoroliestandsindikator, samlet
antal kilometer/miles

- Vand i brændstoffilter

- Forvarmning af diesel


Display
Informationerne vises forskelligt
i bilen afhængigt af udstyr.

2


Førerpladsen

29
KØ
REKLA
R

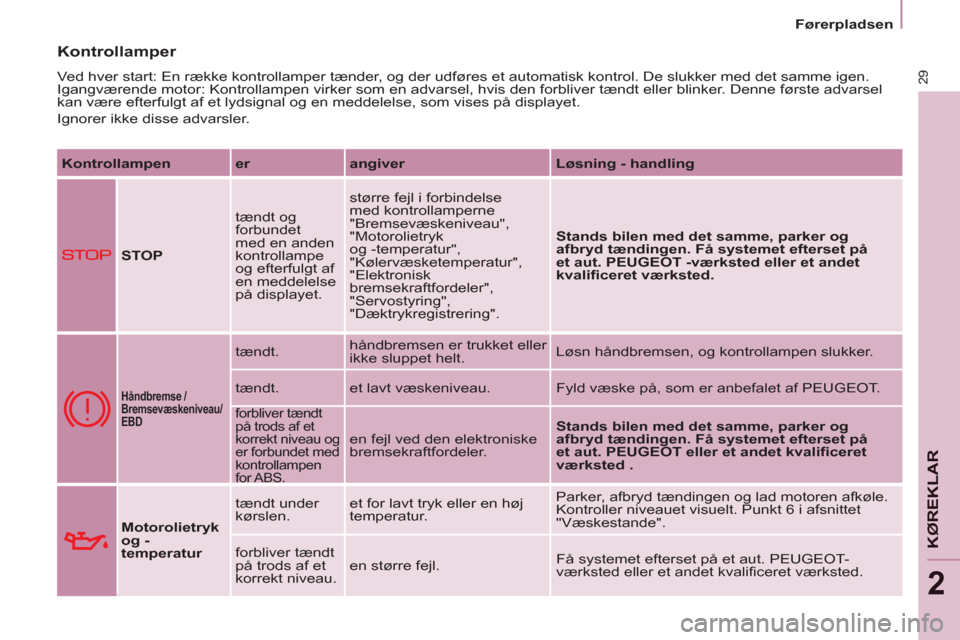

Kontrollamper

Ved hver start: En række kontrollamper tænder, og der udføres et automatisk kontrol. De slukker med det samme igen.
Igangværende motor: Kontrollampen virker som en advarsel, hvis den forbliver tændt eller blinker. Denne første advarsel
kan være efterfulgt af et lydsignal og en meddelelse, som vises på displayet.
Ignorer ikke disse advarsler.

Kontrollampen

er

angiver

Løsning - handling



STOP

tændt og
forbundet
med en anden
kontrollampe
og efterfulgt af
en meddelelse
på displayet. større fejl i forbindelse
med kontrollamperne
"Bremsevæskeniveau",
"Motorolietryk
og -temperatur",
"Kølervæsketemperatur",
"Elektronisk
bremsekraftfordeler",
"Servostyring",
"Dæktrykregistrering".
Stands bilen med det samme, parker og
afbryd tændingen. Få systemet efterset på
et aut. PEUGEOT -værksted eller et andet
kvalificeret værksted.

Håndbremse /
Bremsevæskeniveau/
EBD

tændt. håndbremsen er trukket eller
ikke sluppet helt. Løsn håndbremsen, og kontrollampen slukker.
tændt. et lavt væskeniveau. Fyld væske på, som er anbefalet af PEUGEOT.

forbliver tændt
på trods af et
korrekt niveau og
er forbundet med
kontrollampen
for ABS.
en fejl ved den elektroniske
bremsekraftfordeler.
Stands bilen med det samme, parker og
afbryd tændingen. Få systemet efterset på
et aut. PEUGEOT eller et andet kvalificeret
værksted .

Motorolietryk
og -
temperatur
tændt under
kørslen. et for lavt tryk eller en høj
temperatur. Parker, afbryd tændingen og lad motoren afkøle.
Kontroller niveauet visuelt. Punkt 6 i afsnittet
"Væskestande".
forbliver tændt
på trods af et
korrekt niveau. en større fejl. Få systemet efterset på et aut. PEUGEOT-
værksted eller et andet kvalificeret værksted.

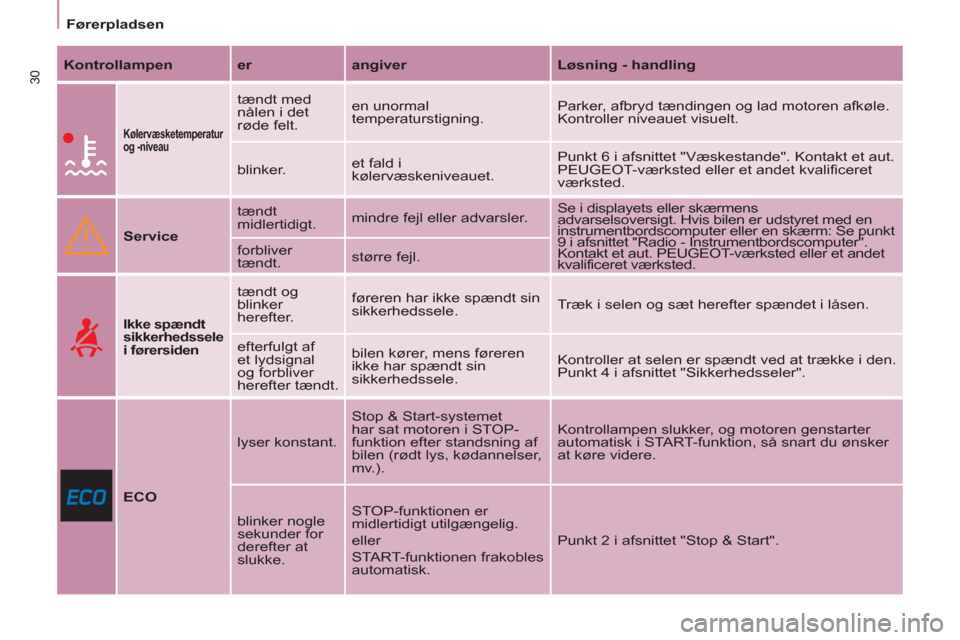

Førerpladsen

30

Kontrollampen

er

angiver

Løsning - handling




Kølervæsketemperatur
og -niveau

tændt med
nålen i det
røde felt. en unormal
temperaturstigning. Parker, afbryd tændingen og lad motoren afkøle.
Kontroller niveauet visuelt.
blinker. et fald i
kølervæskeniveauet. Punkt 6 i afsnittet "Væskestande". Kontakt et aut.
PEUGEOT-værksted eller et andet kvalificeret
værksted.


Service
tændt
midlertidigt. mindre fejl eller advarsler. Se i displayets eller skærmens
advarselsoversigt. Hvis bilen er udstyret med en
instrumentbordscomputer eller en skærm: Se punkt
9 i afsnittet "Radio - Instrumentbordscomputer".
Kontakt et aut. PEUGEOT-værksted eller et andet
kvalificeret værksted. forbliver
tændt. større fejl.



Ikke spændt
sikkerhedssele
i førersiden

tændt og
blinker
herefter. føreren har ikke spændt sin
sikkerhedssele. Træk i selen og sæt herefter spændet i låsen.
efterfulgt af
et lydsignal
og forbliver
herefter tændt. bilen kører, mens føreren
ikke har spændt sin
sikkerhedssele. Kontroller at selen er spændt ved at trække i den.
Punkt 4 i afsnittet "Sikkerhedsseler".


ECO
lyser konstant. Stop & Start-systemet
har sat motoren i STOP-
funktion efter standsning af
bilen (rødt lys, kødannelser,
mv.). Kontrollampen slukker, og motoren genstarter
automatisk i START-funktion, så snart du ønsker
at køre videre.
blinker nogle
sekunder for
derefter at
slukke. STOP-funktionen er
midlertidigt utilgængelig.
eller
START-funktionen frakobles
automatisk. Punkt 2 i afsnittet "Stop & Start".

ABS

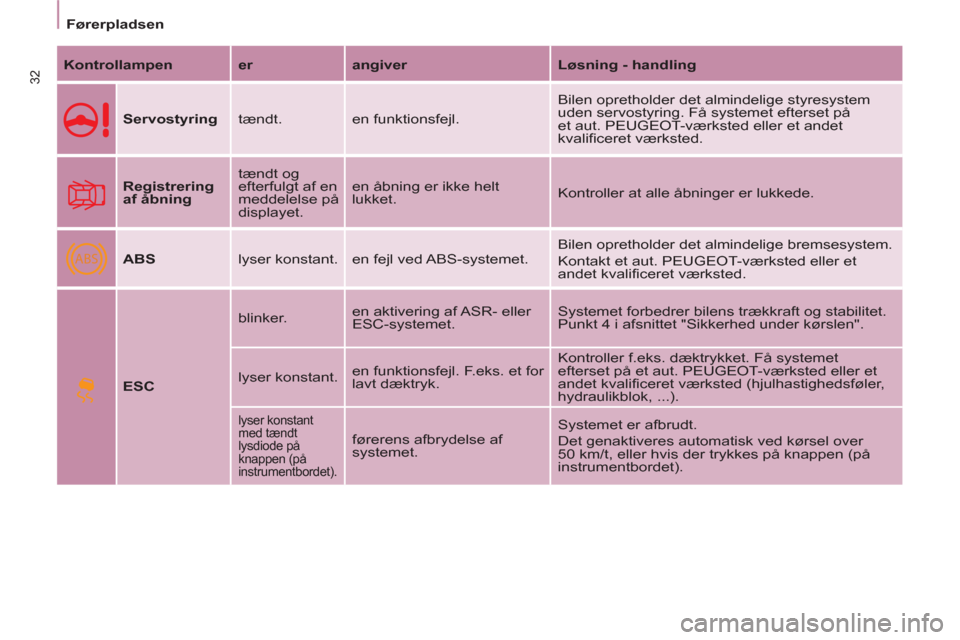

Førerpladsen

32

Kontrollampen

er

angiver

Løsning - handling


Servostyring
tændt. en funktionsfejl. Bilen opretholder det almindelige styresystem
uden servostyring. Få systemet efterset på
et aut. PEUGEOT-værksted eller et andet
kvalificeret værksted.

Registrering
af åbning
tændt og
efterfulgt af en
meddelelse på
displayet. en åbning er ikke helt
lukket. Kontroller at alle åbninger er lukkede.

ABS
lyser konstant. en fejl ved ABS-systemet. Bilen opretholder det almindelige bremsesystem.
Kontakt et aut. PEUGEOT-værksted eller et
andet kvalificeret værksted.

ESC
blinker. en aktivering af ASR- eller
ESC-systemet. Systemet forbedrer bilens trækkraft og stabilitet.
Punkt 4 i afsnittet "Sikkerhed under kørslen".
lyser konstant. en funktionsfejl. F.eks. et for
lavt dæktryk. Kontroller f.eks. dæktrykket. Få systemet
efterset på et aut. PEUGEOT-værksted eller et
andet kvalificeret værksted (hjulhastighedsføler,
hydraulikblok, ...).
lyser konstant
med tændt
lysdiode på
knappen (på
instrumentbordet).
førerens afbrydelse af
systemet. Systemet er afbrudt.
Det genaktiveres automatisk ved kørsel over
50 km/t, eller hvis der trykkes på knappen (på
instrumentbordet).

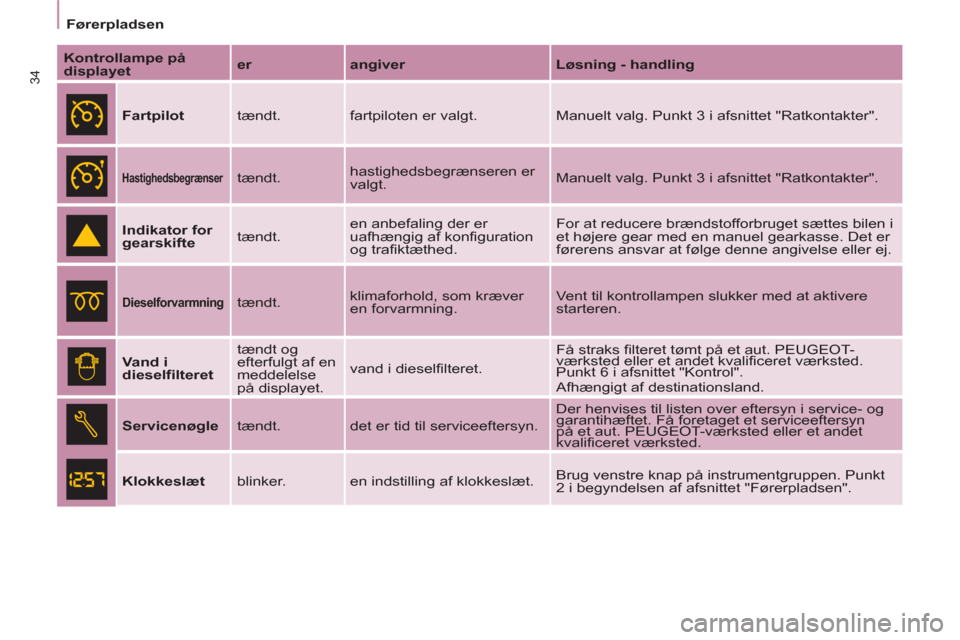

Førerpladsen

34


Kontrollampe på
displayet

er

angiver

Løsning - handling




Fartpilot
tændt. fartpiloten er valgt. Manuelt valg. Punkt 3 i afsnittet "Ratkontakter".



Hastighedsbegrænser

tændt. hastighedsbegrænseren er
valgt. Manuelt valg. Punkt 3 i afsnittet "Ratkontakter".



Indikator for
gearskifte
tændt. en anbefaling der er
uafhængig af konfiguration
og trafiktæthed. For at reducere brændstofforbruget sættes bilen i
et højere gear med en manuel gearkasse. Det er
førerens ansvar at følge denne angivelse eller ej.


Dieselforvarmning

tændt. klimaforhold, som kræver
en forvarmning. Vent til kontrollampen slukker med at aktivere
starteren.


Vand i
dieselfilteret
tændt og
efterfulgt af en
meddelelse
på displayet. vand i dieselfilteret. Få straks filteret tømt på et aut. PEUGEOT-
værksted eller et andet kvalificeret værksted.
Punkt 6 i afsnittet "Kontrol".
Afhængigt af destinationsland.



Servicenøgle
tændt. det er tid til serviceeftersyn. Der henvises til listen over eftersyn i service- og
garantihæftet. Få foretaget et serviceeftersyn
på et aut. PEUGEOT-værksted eller et andet
kvalificeret værksted.


Klokkeslæt
blinker. en indstilling af klokkeslæt. Brug venstre knap på instrumentgruppen. Punkt
2 i begyndelsen af afsnittet "Førerpladsen".

Stop & Start

Skift til motorens START-funktion
Kontrollampen "ECO"

slukker, og motoren
genstarter:


- Med en mekanisk gearkasse
, når
koblingspedalen trædes ned.

- Med elektronisk styret mekanisk
6-trins gearkasse
:


●
Når gearvælgeren er i position A

eller M
, når bremsepedalen
slippes.

●
Når gearvælgeren er i position
N
, og bremsepedalen er sluppet,
når gearvælgeren sættes
i position A
eller M
.

●
Eller når gearkassen sættes i
bakgear.


Særlige tilfælde: Automatisk
frakobling af START-funktion
START-funktionen frakobles
automatisk, når:


- Venstre fordør åbnes.

- Førerens sikkerhedssele
opspændes.

- Bilens hastighed overskrider 25 km/t
med en mekanisk gearkasse eller
11 km/t med en elektronisk styret
mekanisk 6-trins gearkasse.

- Parkeringsbremsen er ved at blive
trukket.

- Visse forhold (batteriladning,
motortemperatur, bremseassistent,
regulering af klimaanlæg, mv.)
kræver det for at sikre styringen af
systemet eller bilen.
I så fald blinker kontrollampen
"ECO"
i nogle sekunder for
derefter at slukke.

Denne funktion er helt normal.

Hvis der med en mekanisk gearkasse
i STOP-funktion skiftes gear uden
at have koblet helt ud, tænder en
kontrollampe eller en besked vises
for at fortælle, at koblingspedalen
skal trædes helt ned igen for at sikre
genstart.



Frakobling

Tryk på kontakten
"ECO OFF"
for at frakoble
systemet.
Dette signaleres ved, at kontrollampen
i kontakten tænder, efterfulgt af en
besked på displayet.
Hvis frakoblingen er foretaget i
STOP-funktion, genstarter motoren
med det samme.

Start og stop

47
KØ
REKLA
R

HILL HOLDER CONTROL (HJÆLP TIL START PÅ SKRÅNENDE VEJ)


Funktion

Du kan starte bilen på en
skråning uden anvendelse af
parkeringsbremsen, ved at træde
bremsepedalen og koblingspedalen
ned. Herefter har du ca. 2 sekunder
fra bremsepedalen slippes til at sætte i
gang, uden at bilen ruller tilbage.
I startfasen deaktiveres funktionen
automatisk ved langsomt at mindske
bremsetrykket. I denne fase høres
der typisk støj en mekanisk støj fra
bremserne, som angiver, at bilen snart
ruller.

Funktionsfejl

Hill Holder Control deaktiveres i
følgende situationer:


- Når koblingspedalen er sluppet.

- Når parkeringsbremsen er trukket.

- Når motoren er slukket.

- Når motoren går i stå.

Hvis der opstår en
funktionsfejl ved systemet,
tænder denne kontrollampe
efterfulgt af et lydsignal,
og en meddelelse vises på
displayet. Kontakt et aut. PEUGEOT-
værksted eller et andet kvalificeret
værksted for at få systemet efterset. Denne funktion, som er forbundet med
ESC-systemet, gør det nemmere at
starte bilen på en skrånende vej og
aktiveres under følgende forhold:


- Bilen skal være standset, motoren
køre og bremsepedalen skal være
aktiveret.

- Vejens hældning må ikke være på
mere end 5%.

- Ved kørsel opad skal gearkassen
stå i frigear eller i andet gear end
bakgear.

- Ved kørsel nedad skal bakgearet
være tilkoblet.
Hill Holder Control-funktionen er en
komfort, der giver større køreglæde.
Det er hverken en automatisk
parkering af bilen eller en automatisk
parkeringsbremse.
