display Peugeot Partner 2013 Handleiding (in Dutch)

8


Interieur



COCKPIT



1.
Schakelaar verlichting/
richtingaanwijzers.

2.
Instrumentenpaneel met display.

3.
Schakelaar ruitenwissers/
ruitensproeiers/boordcomputer.

4.
Contact.

5.
Bediening autoradio.

6.
Bestuurdersairbag/claxon.

7.
Hendel stuurwielverstelling.

8.
Bediening snelheidsregelaar/-
begrenzer.

9.
Bedieningspaneel parkeerhulp/
koplampverstelling/ESC,
Stop & Start.

10.
Hendel motorkapontgrendeling.

11 .
Schakelaars elektrisch
verstelbare buitenspiegels.

4
2
9
9
1
IN EEN OOGOPSLA
G


Interieur

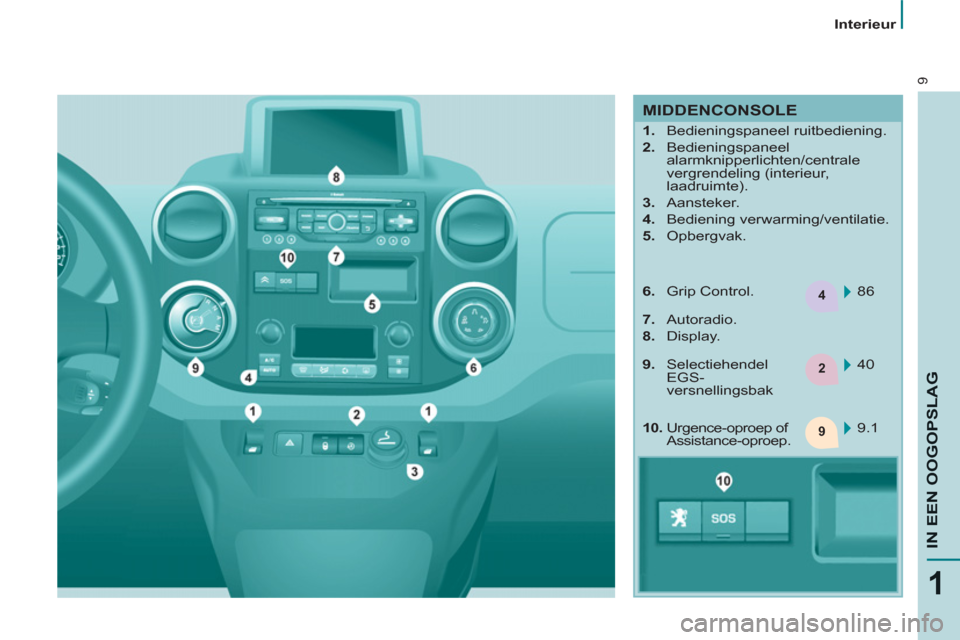

MIDDENCONSOLE




1.
Bedieningspaneel ruitbediening.

2.
Bedieningspaneel
alarmknipperlichten/centrale
vergrendeling (interieur,
laadruimte).

3.
Aansteker.

4.
Bediening verwarming/ventilatie.

5.
Opbergvak.
86

6.
Grip Control.

7.
Autoradio.

8.
Display.
40
9.1



10.
Urgence-oproep of
Assistance-oproep.
9.
Selectiehendel
EGS-
versnellingsbak

18
Toegang tot de auto

Gebruiksvoorschrift

Houd de afstandsbediening vrij van
vet, stof en vocht.
Een zwaar voorwerp dat aan de sleutel
hangt terwijl deze in het contactslot
zit (sleutelhanger, ...), kan storingen
veroorzaken.

AFSTANDSBEDIENING
Synchroniseren van de
afstandsbediening
Na het vervangen van de batterij of
het losnemen van de accukabels kan
het zijn dat de afstandsbediening
gesynchroniseerd moet worden.
Wacht ten minste 1 minuut voordat u
de afstandsbediening gebruikt.
Steek de sleutel in het contactslot
met de knoppen (hangslot) van de
afstandsbediening naar u toe.
Zet het contact aan.
Druk binnen 10 seconden op de
vergrendelknop (gesloten hangslot)
en houd deze ten minste 5 seconden
ingedrukt.
Zet het contact af.
Wacht ten minste 1 minuut voordat u
de afstandsbediening gebruikt.
De afstandsbediening werkt nu weer. Gebruik uitsluitend batterijen van
hetzelfde type als de oorspronkelijke
batterijen of de door het PEUGEOT-
netwerk voorgeschreven batterijen.
Gooi de batterij van de
afstandsbediening niet weg: de batterij
bevat metalen die schadelijk zijn voor
het milieu.
Lever de batterij in bij het PEUGEOT-
netwerk of een speciaal verzamelpunt.


Uitklappen/inklappen van de
sleutel

Batterij vervangen

Batterij: CR 1620 / 3 V .
Als de batterij leeg is, verschijnt een
melding op het display in combinatie
met een geluidssignaal.
Wip dan het huis met een muntstuk bij
het oog los om bij de batterij te komen.
Als de afstandsbediening na het
vervangen van de batterij niet werkt,
moet deze opnieuw gesynchroniseerd
worden.
Als de batterij niet wordt vervangen
door een batterij van hetzelfde type,
kan de afstandsbediening defect
raken. Druk op deze knop om de
sleutel uit te klappen.
Druk om de sleutel in
te klappen op deze
verchroomde knop en duw de
sleutel in de houder. Wanneer u bij het
inklappen niet op de knop drukt, kan
het mechanisme beschadigd raken.

2


Cockpit

27
VOORDAT u GAAT RIJDE
N

COCKPIT
INSTRUMENTENPANEEL



Klokken


1.
Kilometer-/mijlenteller.

2.
Display.

3.
Brandstofniveaumeter,
koelvloeistoftemperatuurmeter.

4.
Toerenteller.

5.
Nulstelling dagteller/
onderhoudsindicator.

6.
Dimmer dashboardverlichting.



Displays


- Snelheidsbegrenzer/-regelaar.

- Afgelegde afstand in km/mijl.

- Onderhoudsindicator,
motorolieniveaumeter,
kilometer-/ mijlenteller.

- Water in brandstoffilter.

- Voorgloeien diesel.


Displays
De informatie die op het
instrumentenpaneel wordt
weergegeven hangt af van de
uitrusting van de auto.

Cockpit
28

Middenconsole met display


Instrumentenpaneel zonder display


- rechtsom draaien: uren verhogen
(houd de knop naar rechts om
de tijd in een sneller tempo in te
stellen),

- linksom draaien: tijdsaanduiding in
24H of 12H,

- rechtsom draaien: 24H of 12H
selecteren,

- linksom draaien: ingestelde tijd
bevestigen.
Als er ongeveer 30 seconden geen
handelingen worden uitgevoerd,
verschijnt de huidige weergave.

Raadpleeg om de op het display
weergegeven tijd en datum in te
stellen in de rubriek 9 het gedeelte
"Datum en tijd instellen".


Middenconsole zonder display

Met de knop aan de
linkerzijde kan het klokje
worden ingesteld door de
handelingen in onderstaande
volgorde uit te voeren:


- linksom draaien: de minuten
knipperen,

- rechtsom draaien: minuten
verhogen (houd de knop naar
rechts om de tijd in een sneller
tempo in te stellen),

- linksom draaien: de uren knipperen, De tijdweergave is afhankelijk
van de uitvoering. De
toegang tot "Datum" is alleen
actief als de datum geheel in
letters wordt weergegeven
(volgens uitvoering).

2


Cockpit

29
VOORDAT u GAAT RIJDE
N
Verklikkerlampjes

Bij elke start gaat een aantal verklikkerlampjes branden ter controle. Deze lampjes gaan meteen weer uit. Als een
verklikkerlampje bij draaiende motor blijft branden of gaat knipperen, wordt het een waarschuwing. Dit kan gebeuren in
combinatie met een geluidssignaal en een melding op het display.
Negeer deze waarschuwingen niet.

Verklikkerlampje

status

signaleert

Oplossing - actie



STOP

brandt, in
combinatie
met een ander
verklikkerlampje
en een melding
op het display.
ernstige storingen met betrekking tot
de functies "Remvloeistofniveau",
"Motoroliedruk en -temperatuur",
"Koelvloeistoftemperatuur",
"Elektronische remdrukregelaar",
"Stuurbekrachtiging",
"Bandenspanningscontrolesysteem".

Stop onmiddellijk en zet het contact af. Laat
de auto controleren door een gekwalificeerde
werkplaats of het PEUGEOT -netwerk.


Handrem /
Remvloeistofniveau /
EBD

brandt. handrem aangetrokken of
niet goed vrijgezet. Zet de handrem vrij, het verklikkerlampje zal
uitgaan.
brandt. een te laag vloeistofniveau. Vul de door PEUGEOT voorgeschreven
remvloeistof bij.
blijft branden,
ondanks correct
niveau, in
combinatie met het
verklikkerlampje ABS. een storing in
de elektronische
remdrukregelaar (EBD).
Stop onmiddellijk en zet het contact af . Laat
de auto controleren door een gekwalificeerde
werkplaats of het PEUGEOT- netwerk
.


Motoroliedruk en
motorolietemperatuur


gaat branden
tijdens het
rijden. onvoldoende druk of te hoge
temperatuur. Zet de auto stil, zet het contact af en laat
de motorolie afkoelen. Controleer het
motorolieniveau met de peilstok. Zie in rubriek
6 het gedeelte "Niveaus".
blijft branden,
ondanks
correct niveau. een ernstige storing. Laat de auto controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.

Cockpit
30
Verklikkerlampje

status

signaleert

Oplossing - actie




Koelvloeistoftemperatuur
en -niveau

brandt en
wijzer in het
rode gebied. een abnormale verhoging
van de temperatuur. Zet de auto stil, zet het contact af en laat de
koelvloeistof afkoelen. Controleer visueel het
niveau.
knippert. een te laag
koelvloeistofniveau. Zie in de rubriek 6 het gedeelte "Niveaus". Neem
contact op met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.


Service
blijft kort
branden. kleine storingen of
waarschuwingen. Raadpleeg het "Logboek meldingen" op het
display. Zie in rubriek 9 het gedeelte
"Autoradio - Boordcomputer" (volgens uitvoering).
Neem contact op met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats. blijft branden. ernstige storingen.



Veiligheidsgordel
niet vastgemaakt


brandt en gaat
vervolgens
knipperen. de bestuurder heeft zijn
veiligheidsgordel niet
vastgemaakt. Doe de gordel om en steek de gesp in de
gordelsluiting.
knippert in
combinatie met een
geluidssignaal en blijft
vervolgens branden. de bestuurder rijdt terwijl
de veiligheidsgordel niet is
vastgemaakt. Trek aan de gordel om de vergrendeling van de
gesp te controleren. Zie in rubriek 4 het gedeelte
"Veiligheidsgordels".


ECO
-modus
brandt
permanent. De functie Stop & Start
heeft de motor in de STOP-
stand geplaatst, als gevolg
van stlistaan van de auto
(verkeerslichten, files,
overig...). Zodra u wilt wegrijden, gaat het lampje uit
en wordt de motor direct in de START-stand
geschakeld.
knippert
enkele
seconden
en gaat
vervolgens uit. De STOP-stand is tijdelijk
niet beschikbaar.
of
De START-stand is
automatisch ingeschakeld. Rubriek 2, deel "Stop & Start".

ABS
Cockpit
32
Verklikkerlampje

status

signaleert

Oplossing - actie



Stuurbekrachtiging

brandt. een storing in het systeem. De conventionele werking van de stuurinrichting,
zonder bekrachtiging, blijft behouden. Laat de
auto controleren door het PEUGEOT-netwerk
een gekwalificeerde werkplaats.

Geopend
portier
brandt in
combinatie
met melding
op het display. een niet goed gesloten
portier. Controleer of alle portieren goed zijn gesloten.

ABS
blijft branden. een storing in het
antiblokkeersysteem. De conventionele werking van het remsysteem,
zonder bekrachtiging, blijft behouden.
Neem contact op met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats" atelier qualifié.

ESC
knippert. een ingreep van de ASR of
het ESC. Dit systeem verdeelt de aandrijfkracht optimaal
over de wielen en verbetert zo de koersvastheid
van de auto. Zie in de rubriek 4 het gedeelte
"Veilig rijden".
blijft branden. een storing in het
systeem. Bijv.: een te lage
bandenspanning. Controleer de bandenspanning. Laat de auto
controleren door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats. (Wielsensor,
hydraulisch regelorgaan, ...).
blijft branden in
combinatie met het
verklikkerlampje
van de knop (op
het dashboard). dat het systeem is
uitgeschakeld op verzoek
van de bestuurder. Het systeem is uitgeschakeld en wordt automatisch weer
ingeschakeld zodra de snelheid boven de 50 km/h komt
of na het indrukken van de knop (op het dashboard).
La réactivation est automatique au delà de 50 km/h ou
après avoir appuyé sur le bouton (sur la planche de bord).

Cockpit
34

Pictogram op het
display

status

signaleert

Oplossing - actie




Snelheidsregelaar

brandt. dat de snelheidsregelaar is
geselecteerd Handmatig selecteren. Zie in de rubriek 3 het
gedeelte "Stuurkolomschakelaars".


Snelheidsbegrenzer

brandt. dat de snelheidsbegrenzer
is geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het
gedeelte "Stuurkolomschakelaars".


Opschakelindicator

brandt. een advies waarbij geen
rekening wordt gehouden met
de omstandigheden van de
weg of de verkeersdrukte.
Om het brandstofverbruik te verlagen, schakelt u bij een
handgeschakelde versnellingsbak op naar een hogere
versnelling. De bestuurder is zelf verantwoordelijk voor
het wel of niet opvolgen van deze aanwijzing.


Voorgloeien
dieselmotor
brandt. dat voorgloeien van de
dieselmotor noodzakelijk is
(koude omstandigheden). Wacht tot het lampje uit is alvorens de motor te
starten.


Water in het
brandstoffilter

brandt in
combinatie
met melding
op het display. de aanwezigheid van water
in het brandstoffilter. Laat het filter onmiddellijk aftappen door het
PEUGEOT-netwerk of eengekwalificeerde werkplaats.
Zie in de rubriek 6 het gedeelte "Controles".
Volgens land van bestemming.



Onderhoudssleutel

brandt. een bijna verstreken
onderhoudsinterval. Zie het overzicht met controlepunten in het garantie-
en onderhoudsboekje. Maak een afspraak voor een
onderhoudscontrole bij het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.


Klok

knippert. het instellen van de tijd. Gebruik de linkerknop van het
instrumentenpaneel. Raadpleeg in de rubriek
2 het gedeelte "Cockpit".

Cockpit
36

Lekke band

Het controlelampje STOP gaat
branden.
Stop onmiddellijk, maar vermijd
abrupte manoeuvres met het stuur en
de remmen.
Repareer de beschadigde band tijdelijk
met behulp van de noodreparatieset of
monteer het reservewiel.
Vervang de beschadigde band en laat
de bandenspanning zo snel mogelijk
controleren.

Storing of sensor(en) niet
gedetecteerd
Het controlelampje Service gaat branden. Bij het vervangen van een wiel of bij een
storing van een sensor wordt de spanning
van de band niet meer gecontroleerd.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats om de
defecte sensor(en) te vervangen.
Het vervangen van een band op een
wiel dat met dit systeem is uitgerust moet
worden uitgevoerd door het PEUGEOT-
netwerk of een gekwalificeerde
werkplaats.
Als u bij het vervangen van een band
een wiel plaatst dat niet door uw auto
gedetecteerd wordt (bijvoorbeeld:
montage van winterbanden), moet u
het systeem opnieuw laten initialiseren
door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.

Het detectiesysteem voor te lage
bandenspanning is een hulpmiddel voor
de bestuurder die desondanks waakzaam
moet blijven en verantwoordelijk is.


DETECTIESYSTEEM TE LAGE
BANDENSPANNING



- CO (koolmonoxide),

- HC (koolwaterstoffen),

- NOx (stikstofoxide) of roetdeeltjes;
de samenstelling van de uitstoot
wordt gecontroleerd door de
lambdasondes voor en achter de
katalysator.
In het geval van een storing in de
emissieregeling wordt de bestuurder
gewaarschuwd door het branden van
dit specifieke verklikkerlampje op het
instrumentenpaneel.
De katalysator kan beschadigd
raken. Laat het systeem controleren
door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
EMISSIEREGELING
Te lage bandenspanning

Het controlelampje Service gaat
branden.
Bij een waarschuwing voor een te lage
bandenspanning is de vervorming van
een band niet altijd zichtbaar.
Controleer zo snel mogelijk de
bandenspanning van alle banden.
Zie in rubriek 7 het gedeelte "Wiel
verwisselen".
Als de beschadigde band vervangen
wordt door een band zonder sensor
(bijvoorbeeld het reservewiel), zal een
melding worden uitgezonden, om aan
te geven dat de spanning van deze
band niet gecontroleerd kan worden
en ook om u eraan te herinneren de
beschadigde band met de sensor te
laten repareren. Sensoren controleren continu de
bandenspanning en zenden een
waarschuwingssignaal uit als de
bandenspanning te laag is, een band
lek is of bij een storing van een sensor. EOBD (European On Board
Diagnosis) is een Europees
diagnosesysteem dat de
emissieregeling bewaakt en
ervoor zorgt dat de auto voldoet
aan de normen voor de uitstoot van:

Als er een probleem
wordt gesignaleerd,
wordt dit aangegeven
door een afbeelding, een
geluidssignaal en een
melding op het display.

Gebruiksvoorschriften

Ondanks dit systeem moet de
bandenspanning nog regelmatig
worden gecontroleerd (ook van
het reservewiel) voor een optimale
wegligging en een langere levensduur
van de banden, zeker wanneer er
vaak met zware belading en hoge
snelheden wordt gereden.
Neem de aanbevolen bandenspanning
in acht om het brandstofverbruik van
de auto te verlagen.
Het systeem kan tijdelijk worden
verstoord door radiogolven in hetzelfde
frequentiegebied.
