sensor Peugeot Partner 2013 Handleiding (in Dutch)

ABS
Cockpit
32
Verklikkerlampje

status

signaleert

Oplossing - actie



Stuurbekrachtiging

brandt. een storing in het systeem. De conventionele werking van de stuurinrichting,
zonder bekrachtiging, blijft behouden. Laat de
auto controleren door het PEUGEOT-netwerk
een gekwalificeerde werkplaats.

Geopend
portier
brandt in
combinatie
met melding
op het display. een niet goed gesloten
portier. Controleer of alle portieren goed zijn gesloten.

ABS
blijft branden. een storing in het
antiblokkeersysteem. De conventionele werking van het remsysteem,
zonder bekrachtiging, blijft behouden.
Neem contact op met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats" atelier qualifié.

ESC
knippert. een ingreep van de ASR of
het ESC. Dit systeem verdeelt de aandrijfkracht optimaal
over de wielen en verbetert zo de koersvastheid
van de auto. Zie in de rubriek 4 het gedeelte
"Veilig rijden".
blijft branden. een storing in het
systeem. Bijv.: een te lage
bandenspanning. Controleer de bandenspanning. Laat de auto
controleren door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats. (Wielsensor,
hydraulisch regelorgaan, ...).
blijft branden in
combinatie met het
verklikkerlampje
van de knop (op
het dashboard). dat het systeem is
uitgeschakeld op verzoek
van de bestuurder. Het systeem is uitgeschakeld en wordt automatisch weer
ingeschakeld zodra de snelheid boven de 50 km/h komt
of na het indrukken van de knop (op het dashboard).
La réactivation est automatique au delà de 50 km/h ou
après avoir appuyé sur le bouton (sur la planche de bord).

Cockpit
36

Lekke band

Het controlelampje STOP gaat
branden.
Stop onmiddellijk, maar vermijd
abrupte manoeuvres met het stuur en
de remmen.
Repareer de beschadigde band tijdelijk
met behulp van de noodreparatieset of
monteer het reservewiel.
Vervang de beschadigde band en laat
de bandenspanning zo snel mogelijk
controleren.

Storing of sensor(en) niet
gedetecteerd
Het controlelampje Service gaat branden. Bij het vervangen van een wiel of bij een
storing van een sensor wordt de spanning
van de band niet meer gecontroleerd.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats om de
defecte sensor(en) te vervangen.
Het vervangen van een band op een
wiel dat met dit systeem is uitgerust moet
worden uitgevoerd door het PEUGEOT-
netwerk of een gekwalificeerde
werkplaats.
Als u bij het vervangen van een band
een wiel plaatst dat niet door uw auto
gedetecteerd wordt (bijvoorbeeld:
montage van winterbanden), moet u
het systeem opnieuw laten initialiseren
door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.

Het detectiesysteem voor te lage
bandenspanning is een hulpmiddel voor
de bestuurder die desondanks waakzaam
moet blijven en verantwoordelijk is.


DETECTIESYSTEEM TE LAGE
BANDENSPANNING



- CO (koolmonoxide),

- HC (koolwaterstoffen),

- NOx (stikstofoxide) of roetdeeltjes;
de samenstelling van de uitstoot
wordt gecontroleerd door de
lambdasondes voor en achter de
katalysator.
In het geval van een storing in de
emissieregeling wordt de bestuurder
gewaarschuwd door het branden van
dit specifieke verklikkerlampje op het
instrumentenpaneel.
De katalysator kan beschadigd
raken. Laat het systeem controleren
door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
EMISSIEREGELING
Te lage bandenspanning

Het controlelampje Service gaat
branden.
Bij een waarschuwing voor een te lage
bandenspanning is de vervorming van
een band niet altijd zichtbaar.
Controleer zo snel mogelijk de
bandenspanning van alle banden.
Zie in rubriek 7 het gedeelte "Wiel
verwisselen".
Als de beschadigde band vervangen
wordt door een band zonder sensor
(bijvoorbeeld het reservewiel), zal een
melding worden uitgezonden, om aan
te geven dat de spanning van deze
band niet gecontroleerd kan worden
en ook om u eraan te herinneren de
beschadigde band met de sensor te
laten repareren. Sensoren controleren continu de
bandenspanning en zenden een
waarschuwingssignaal uit als de
bandenspanning te laag is, een band
lek is of bij een storing van een sensor. EOBD (European On Board
Diagnosis) is een Europees
diagnosesysteem dat de
emissieregeling bewaakt en
ervoor zorgt dat de auto voldoet
aan de normen voor de uitstoot van:

Als er een probleem
wordt gesignaleerd,
wordt dit aangegeven
door een afbeelding, een
geluidssignaal en een
melding op het display.

Gebruiksvoorschriften

Ondanks dit systeem moet de
bandenspanning nog regelmatig
worden gecontroleerd (ook van
het reservewiel) voor een optimale
wegligging en een langere levensduur
van de banden, zeker wanneer er
vaak met zware belading en hoge
snelheden wordt gereden.
Neem de aanbevolen bandenspanning
in acht om het brandstofverbruik van
de auto te verlagen.
Het systeem kan tijdelijk worden
verstoord door radiogolven in hetzelfde
frequentiegebied.

49


Stuurkolomschakelaars

ERGONOMIE en COMFOR
T
3
LED-dagrijverlichting

Mistachterlichten
(amberkleurig, draai de ring
2 standen naar voren). Mistlampen vóór (groen, draai
de ring 1 stand naar voren).
Mistlampen vóór/mistachterlicht
Deze worden ingeschakeld door
de ring B
naar voren te draaien en
uitgeschakeld door de ring naar
achteren te draaien. Het branden van
de mistlampen wordt aangegeven
door een verklikkerlampje op het
instrumentenpaneel.
Deze branden in combinatie met
parkeer- en dimlicht. Vergeet niet de mistlampen uit te
zetten zodra ze niet meer nodig
zijn.
De automatische verlichting schakelt
het mistachterlicht uit, maar de
mistlampen vóór blijven branden.

Draai de ring twee standen naar
achteren om achtereenvolgens het
mistachterlicht en de mistlampen vóór
te doven.
Bij helder of regenachtig weer,
zowel overdag als 's nachts, is het
mistachterlicht verblindend voor
medeweggebruikers en daarom niet
toegestaan.

Automatisch inschakelen van de verlichting

Bij mist of sneeuwval kan de
lichtsensor voldoende licht
waarnemen, waardoor de lichten
niet automatisch zullen worden
ingeschakeld. Schakel indien nodig het
dimlicht handmatig in.
Dek de lichtsensor, die zich achter
de binnenspiegel op de voorruit
bevindt, niet af. Deze sensor dient
voor de regeling van de automatische
verlichting en ruitenwissers.

Inschakelen
Draai de ring in de stand AUTO
. Bij het
inschakelen van de functie verschijnt
een melding op het display.

Uitschakelen
Draai de ring naar voren of naar
achteren. Bij het uitschakelen van de
functie verschijnt een melding op het
display.
De functie wordt tijdelijk uitgeschakeld
als de verlichting met de
lichtschakelaar wordt bediend. Het parkeerlicht
en het dimlicht
worden automatisch
ingeschakeld als de
lichtsterkte van de
omgeving onvoldoende is en als de
ruitenwissers wissen. De verlichting
wordt uitgeschakeld als de lichtsterkte
van de omgeving weer voldoende is of
het wissen is gestopt.
Deze functie is niet mogelijk in
combinatie met verlichting overdag. Als in de daarop volgende 30 minuten
niet wordt ingegrepen, treedt de
eco-modus in werking (zie rubriek 7,
"accu"). om te voorkomen dat de accu
leeg raakt. De functies komen dan in
een standby-stand en het acculampje
knippert.
De eco-modus wordt niet ingeschakeld
voor de parkeerlichten.

Als de motor wordt gestart, wordt
de dagrijverlichting automatisch
ingeschakeld.
Zodra de parkeerlichten of het dim- of
grootlicht handmatig of automatisch
wordt ingeschakeld, gaat de
dagrijverlichting uit.


Programmeren

Voor landen waar het voeren van
verlichting overdag niet wettelijk
verplicht is, kunt u de functie in- of
uitschakelen via het configuratiemenu.

50


Stuurkolomschakelaars

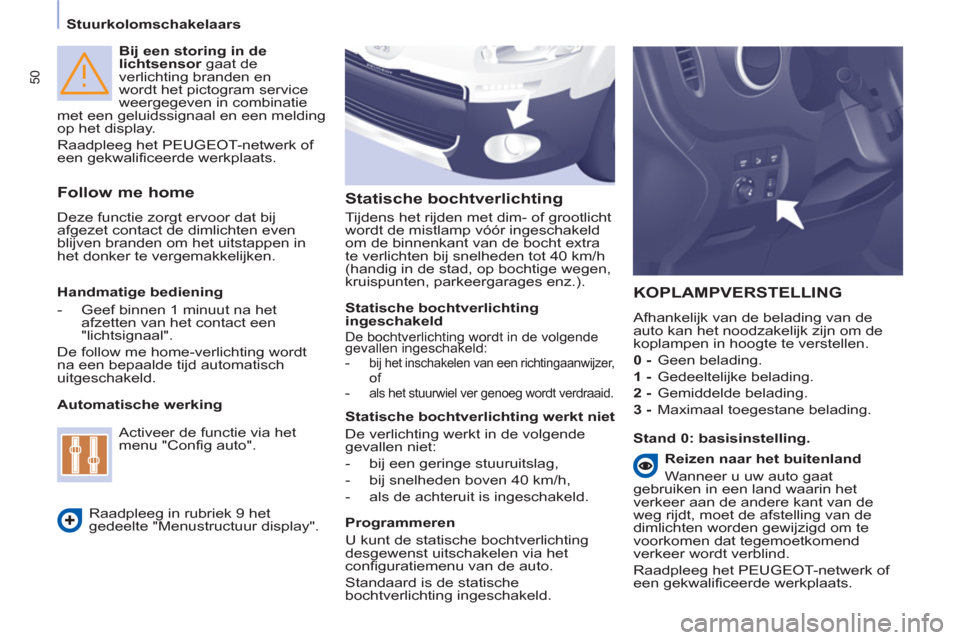

Bij een storing in de
lichtsensor
gaat de
verlichting branden en
wordt het pictogram service
weergegeven in combinatie
met een geluidssignaal en een melding
op het display.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.



Follow me home

Deze functie zorgt ervoor dat bij
afgezet contact de dimlichten even
blijven branden om het uitstappen in
het donker te vergemakkelijken.
KOPLAMPVERSTELLING

Afhankelijk van de belading van de
auto kan het noodzakelijk zijn om de
koplampen in hoogte te verstellen.

0 -
Geen belading.

1 -
Gedeeltelijke belading.

2 -
Gemiddelde belading.

3 -
Maximaal toegestane belading.
Handmatige bediening


- Geef binnen 1 minuut na het
afzetten van het contact een
"lichtsignaal".
De follow me home-verlichting wordt
na een bepaalde tijd automatisch
uitgeschakeld.

Automatische werking
Raadpleeg in rubriek 9 het
gedeelte "Menustructuur display".
Activeer de functie via het
menu "Config auto".
Stand 0: basisinstelling.

Statische bochtverlichting


Tijdens het rijden met dim- of grootlicht
wordt de mistlamp vóór ingeschakeld
om de binnenkant van de bocht extra
te verlichten bij snelheden tot 40 km/h
(handig in de stad, op bochtige wegen,
kruispunten, parkeergarages enz.).

Statische bochtverlichting
ingeschakeld
De bochtverlichting wordt in de volgende
gevallen ingeschakeld:


-
bij het inschakelen van een richtingaanwijzer, of

- als het stuurwiel ver genoeg wordt verdraaid.



Statische bochtverlichting werkt niet
De verlichting werkt in de volgende
gevallen niet:


- bij een geringe stuuruitslag,

- bij snelheden boven 40 km/h,

- als de achteruit is ingeschakeld.


Programmeren
U kunt de statische bochtverlichting
desgewenst uitschakelen via het
configuratiemenu van de auto.
Standaard is de statische
bochtverlichting ingeschakeld.


Reizen naar het buitenland
Wanneer u uw auto gaat
gebruiken in een land waarin het
verkeer aan de andere kant van de
weg rijdt, moet de afstelling van de
dimlichten worden gewijzigd om te
voorkomen dat tegemoetkomend
verkeer wordt verblind.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.

3
Ventilatie
61
ERGONOMIE en COMFOR
T

Gebruiksvoorschrift

Om het interieur maximaal te koelen
of te verwarmen kan de temperatuur
lager dan 15 worden ingesteld, door de
knop naar links te draaien tot LO wordt
weergegeven of hoger dan 27 worden
ingesteld, door de knop naar rechts te
draaien tot HI wordt weergegeven.
Als de temperatuur in de auto bij
het instappen veel lager of hoger
is dan de ingestelde waarde, heeft
het geen zin om voor het gewenste
comfort de ingestelde waarde te
wijzigen. Het systeem compenseert
automatisch en zo snel mogelijk het
temperatuurverschil.

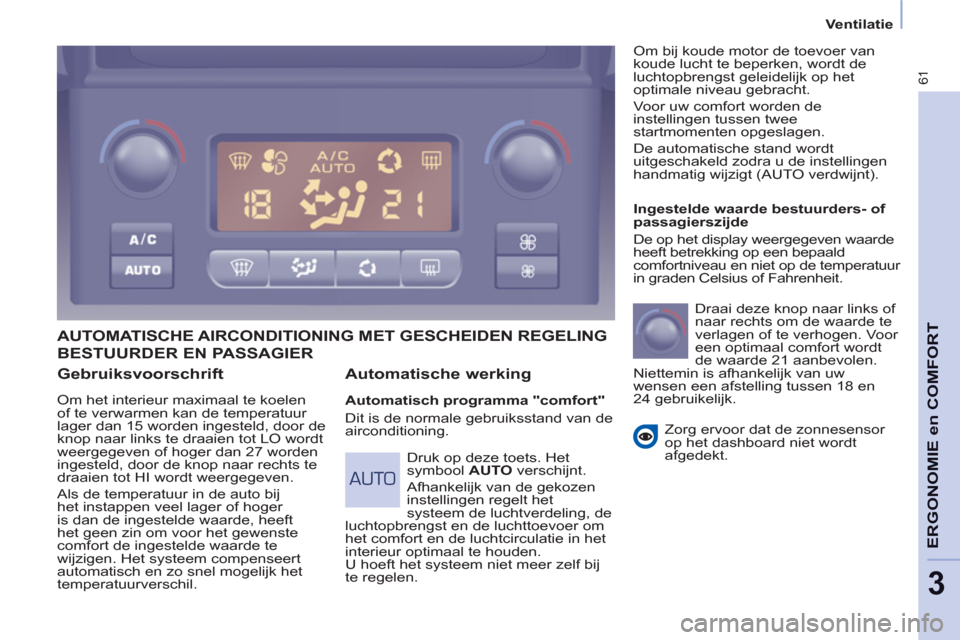

AUTOMATISCHE AIRCONDITIONING MET GESCHEIDEN REGELING

Automatische werking


Automatisch programma "comfort"
Dit is de normale gebruiksstand van de
airconditioning.
Ingestelde waarde bestuurders- of
passagierszijde
De op het display weergegeven waarde
heeft betrekking op een bepaald
comfortniveau en niet op de temperatuur
in graden Celsius of Fahrenheit.
Draai deze knop naar links of
naar rechts om de waarde te
verlagen of te verhogen. Voor
een optimaal comfort wordt
de waarde 21 aanbevolen.
Niettemin is afhankelijk van uw
wensen een afstelling tussen 18 en
24 gebruikelijk.
Zorg ervoor dat de zonnesensor
op het dashboard niet wordt
afgedekt.

Druk op deze toets. Het
symbool AUTO
verschijnt.
Afhankelijk van de gekozen
instellingen regelt het
systeem de luchtverdeling, de
luchtopbrengst en de luchttoevoer om
het comfort en de luchtcirculatie in het
interieur optimaal te houden.
U hoeft het systeem niet meer zelf bij
te regelen. Om bij koude motor de toevoer van
koude lucht te beperken, wordt de
luchtopbrengst geleidelijk op het
optimale niveau gebracht.
Voor uw comfort worden de
instellingen tussen twee
startmomenten opgeslagen.
De automatische stand wordt
uitgeschakeld zodra u de instellingen
handmatig wijzigt (AUTO verdwijnt).
BESTUURDER EN PASSAGIER

82

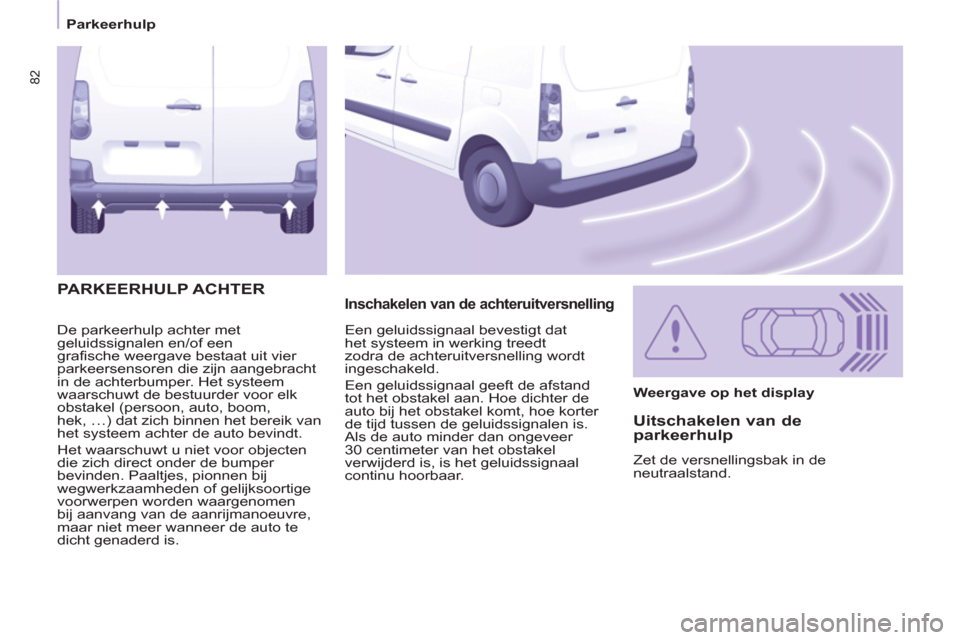

Parkeerhulp
De parkeerhulp achter met
geluidssignalen en/of een
grafische weergave bestaat uit vier
parkeersensoren die zijn aangebracht
in de achterbumper. Het systeem
waarschuwt de bestuurder voor elk
obstakel (persoon, auto, boom,
hek, …) dat zich binnen het bereik van
het systeem achter de auto bevindt.
Het waarschuwt u niet voor objecten
die zich direct onder de bumper
bevinden. Paaltjes, pionnen bij
wegwerkzaamheden of gelijksoortige
voorwerpen worden waargenomen
bij aanvang van de aanrijmanoeuvre,
maar niet meer wanneer de auto te
dicht genaderd is.

Inschakelen van de achteruitversnelling
PARKEERHULP ACHTER


Weergave op het display



Uitschakelen van de
parkeerhulp
Zet de versnellingsbak in de
neutraalstand. Een geluidssignaal bevestigt dat
het systeem in werking treedt
zodra de achteruitversnelling wordt
ingeschakeld.
Een geluidssignaal geeft de afstand
tot het obstakel aan. Hoe dichter de
auto bij het obstakel komt, hoe korter
de tijd tussen de geluidssignalen is.
Als de auto minder dan ongeveer
30 centimeter van het obstakel
verwijderd is, is het geluidssignaal
continu hoorbaar.

83
Parkeerhulp
VEILIGHEI
D
4

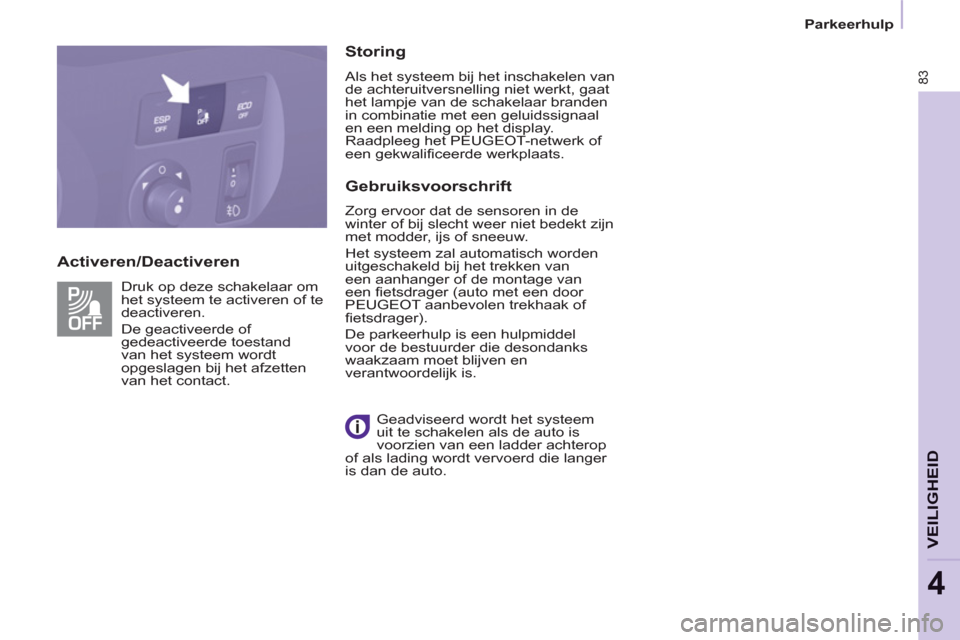

Activeren/Deactiveren
Storing

Als het systeem bij het inschakelen van
de achteruitversnelling niet werkt, gaat
het lampje van de schakelaar branden
in combinatie met een geluidssignaal
en een melding op het display.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.


Gebruiksvoorschrift

Zorg ervoor dat de sensoren in de
winter of bij slecht weer niet bedekt zijn
met modder, ijs of sneeuw.
Het systeem zal automatisch worden
uitgeschakeld bij het trekken van
een aanhanger of de montage van
een fietsdrager (auto met een door
PEUGEOT aanbevolen trekhaak of
fietsdrager).
De parkeerhulp is een hulpmiddel
voor de bestuurder die desondanks
waakzaam moet blijven en
verantwoordelijk is. Druk op deze schakelaar om
het systeem te activeren of te
deactiveren.

De geactiveerde of
gedeactiveerde toestand
van het systeem wordt
opgeslagen bij het afzetten
van het contact.

Geadviseerd wordt het systeem
uit te schakelen als de auto is
voorzien van een ladder achterop
of als lading wordt vervoerd die langer
is dan de auto.

Airbags
91
VEILIGHEI
D
4

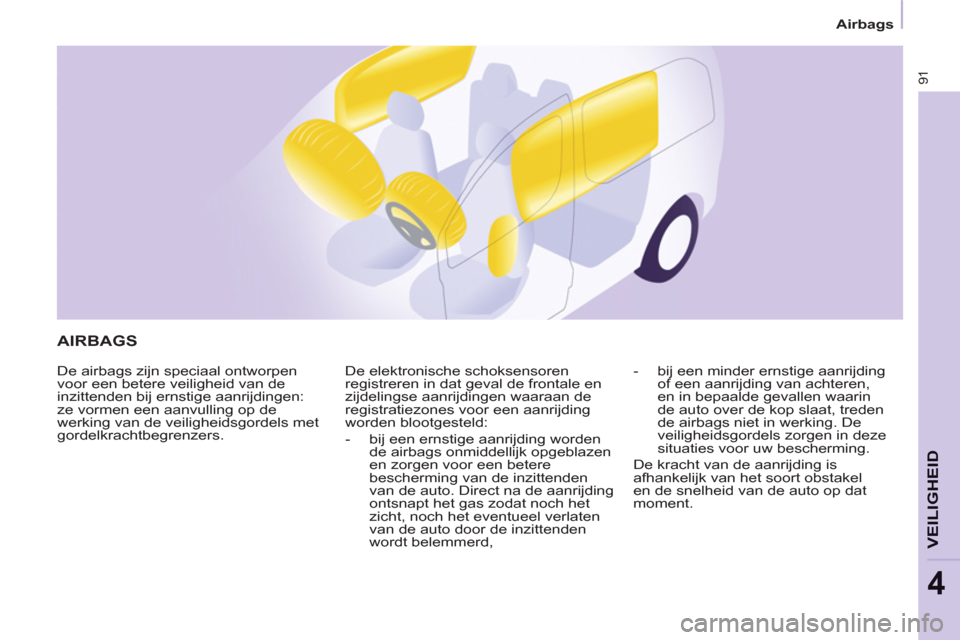

AIRBAGS

De airbags zijn speciaal ontworpen
voor een betere veiligheid van de
inzittenden bij ernstige aanrijdingen:
ze vormen een aanvulling op de
werking van de veiligheidsgordels met
gordelkrachtbegrenzers. De elektronische schoksensoren
registreren in dat geval de frontale en
zijdelingse aanrijdingen waaraan de
registratiezones voor een aanrijding
worden blootgesteld:


- bij een ernstige aanrijding worden
de airbags onmiddellijk opgeblazen
en zorgen voor een betere
bescherming van de inzittenden
van de auto. Direct na de aanrijding
ontsnapt het gas zodat noch het
zicht, noch het eventueel verlaten
van de auto door de inzittenden
wordt belemmerd,
- bij een minder ernstige aanrijding
of een aanrijding van achteren,
en in bepaalde gevallen waarin
de auto over de kop slaat, treden
de airbags niet in werking. De
veiligheidsgordels zorgen in deze
situaties voor uw bescherming.
De kracht van de aanrijding is
afhankelijk van het soort obstakel
en de snelheid van de auto op dat
moment.

Sneeuwscherm

121
SNEL WEER OP WE
G
7

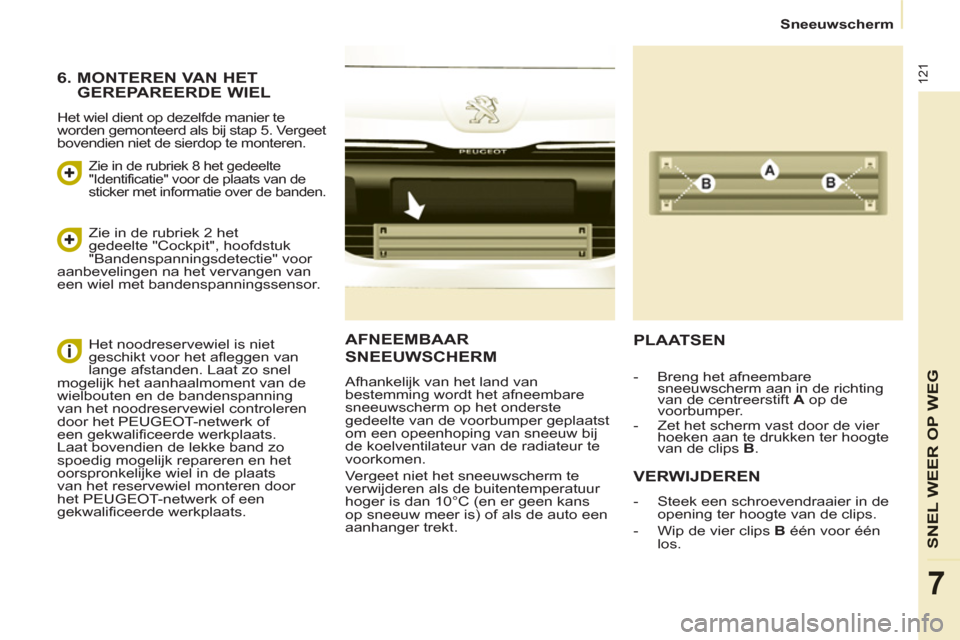

AFNEEMBAAR
SNEEUWSCHERM

Afhankelijk van het land van
bestemming wordt het afneembare
sneeuwscherm op het onderste
gedeelte van de voorbumper geplaatst
om een opeenhoping van sneeuw bij
de koelventilateur van de radiateur te
voorkomen.
Vergeet niet het sneeuwscherm te
verwijderen als de buitentemperatuur
hoger is dan 10°C (en er geen kans
op sneeuw meer is) of als de auto een
aanhanger trekt.

PLAATSEN

VERWIJDEREN



- Steek een schroevendraaier in de
opening ter hoogte van de clips.

- Wip de vier clips B
één voor één
los.


- Breng het afneembare
sneeuwscherm aan in de richting
van de centreerstift A
op de
voorbumper.

- Zet het scherm vast door de vier
hoeken aan te drukken ter hoogte
van de clips B
.



6. MONTEREN VAN HET
GEREPAREERDE WIEL
Het wiel dient op dezelfde manier te
worden gemonteerd als bij stap 5. Vergeet
bovendien niet de sierdop te monteren.
Zie in de rubriek 8 het gedeelte
"Identificatie" voor de plaats van de
sticker met informatie over de banden.
Zie in de rubriek 2 het
gedeelte "Cockpit", hoofdstuk
"Bandenspanningsdetectie" voor
aanbevelingen na het vervangen van
een wiel met bandenspanningssensor.
Het noodreservewiel is niet
geschikt voor het afleggen van
lange afstanden. Laat zo snel
mogelijk het aanhaalmoment van de
wielbouten en de bandenspanning
van het noodreservewiel controleren
door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Laat bovendien de lekke band zo
spoedig mogelijk repareren en het
oorspronkelijke wiel in de plaats
van het reservewiel monteren door
het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.

Zekering vervangen

129
7

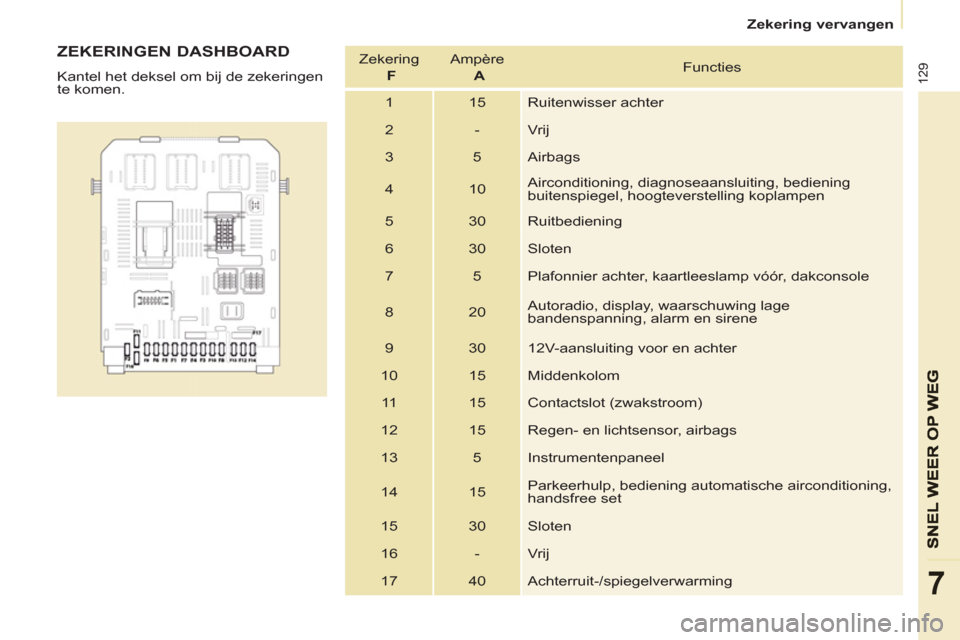

ZEKERINGEN DASHBOARD

Kantel het deksel om bij de zekeringen
te komen. Zekering
F
Ampère
A
Functies
1 15 Ruitenwisser achter
2 - Vrij
3 5 Airbags
4 10 Airconditioning, diagnoseaansluiting, bediening
buitenspiegel, hoogteverstelling koplampen
5 30 Ruitbediening
6 30 Sloten
7 5 Plafonnier achter, kaartleeslamp vóór, dakconsole
8 20 Autoradio, display, waarschuwing lage
bandenspanning, alarm en sirene
9 30 12V-aansluiting voor en achter
10 15 Middenkolom
11 15 Contactslot (zwakstroom)
12 15 Regen- en lichtsensor, airbags
13 5 Instrumentenpaneel
14 15 Parkeerhulp, bediening automatische airconditioning,
handsfree set
15 30 Sloten
16 - Vrij
17 40 Achterruit-/spiegelverwarming
