Peugeot Partner 2013 Manuel du propriétaire (in French)

139
CARACTÉRISTIQUES TECHNIQUE
S
8
Masses
MASSES ET CHARGES REMORQUABLES (KG)


Généralités

Les valeurs de MTRA et de charges
remorquables indiquées sont valables
pour une altitude maxi de 1000 mètres ;
la charge remorquable mentionnée
doit être réduite de 10 % par paliers de
1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il
est interdit de dépasser la vitesse de
80 km/h (respecter la législation en
vigueur dans votre pays).
La masse remorquée freinée avec
report de charge peut-être augmentée,
à condition de retirer du véhicule
l’équivalence de cette charge pour ne
pas dépasser la MTRA. Attention, le
remorquage avec un véhicule tracteur
peu chargé peut dégrader sa tenue de
route. Des températures extérieures élevées
peuvent entraîner des baisses de
performances du véhicule pour
protéger le moteur ; lorsque la
température extérieure est supérieure
à 37 °C, limiter la masse remorquée.
La masse en ordre de marche
(MOM) est égale à la masse à vide +
conducteur (75 kg) + réservoir plein à
90%. Pour plus d’information, consultez
votre certificat d’immatriculation.
Dans chaque pays, il est impératif de
respecter les charges remorquables
admises par la législation locale.
Pour connaître les possibilités de
remorquage de votre véhicule et
son poids total roulant admissible,
consultez le réseau PEUGEOT.

140


Éléments d’identification


ÉLÉMENTS D’IDENTIFICATION


A. Plaque constructeur.
C. Pneumatiques et référence
peinture.
B. Numéro de série.
Elle est située sur le pied de milieu,
côté droit.
1 - VF Numéro dans la série du type.
2 - Poids en charge (MTAC).
3 - Poids total roulant (MTRA).
4.1 - Masse maximale sur l’essieu
avant.
4.2 - Masse maximale sur l’essieu
arrière. Il est gravé sur le passage de roue
avant droit. La vignette C
, apposée sur la porte
avant, indique :


- les dimensions des jantes et
pneumatiques,

- les marques de pneumatiques
recommandées par le constructeur,

- les pressions de gonflage (le
contrôle de la pression de gonflage
doit être effectué à froid, au moins
tous les mois),

- la référence de la couleur de la
peinture.

9.1

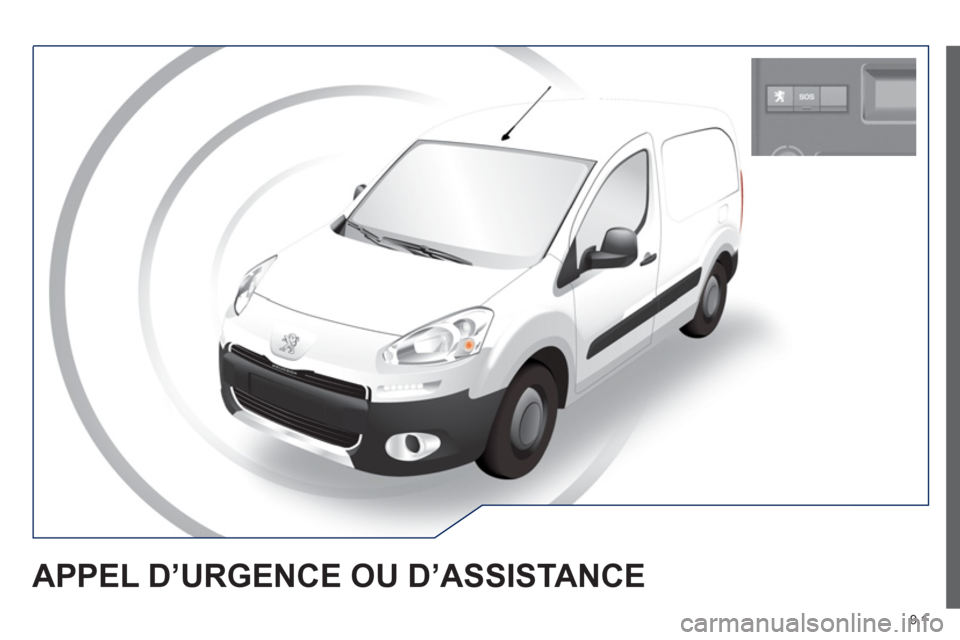

APPEL D’URGENCE OU D’ASSISTANCE

9.2
APPEL D’URGENCE OU D’ASSISTANCE
En cas d’urgence, appuyer plus de 2 secondes sur cette
touche. Le clignotement de la diode verte et un message
vocal confirment que l’appel est lancé vers le centre
d’appel PEUGEOT CONNECT SOS * .
La diode verte reste allumée
(sans clignoter) lorsque la communication est établie. Elle s’éteint en fin de communication.

A la mise du contact, le voyant vert s’allume pendant 3 secondes indiquant le bon fonctionnement du système. Un nouvel appui imm
édiat sur cette touche annule la demande.
L’annulation est confirmée par un messa
ge vocal.

Appuyer plus de 2 secondes sur cette touche pour demander une assistance en cas d’immobilisation duvéhicule.
Un message vocal confirme que l’appel est lancé ** .


FONCTIONNEMENT DU SYSTÈME Un nouvel appui immédiat sur cette touche, annule la demande. La diode
verte s’éteint. L’annulation est confirmée par un message vocale.
Pour annuler un appel, répondez au centre d’appel PEUGE
OT CONNECT SOS qu’il s’agit d’une erreur.
PEUGE
OT CONNECT SOS localise immédiatement votre véhicule, entre en contact avec vous dans votre langue ** , et ollicite - si nécessaire - l’envoi
des secours publics compétents ** . Dans les pays où la plateforme n’est
pas opérationnelle, ou lorsque le service de localisation a été expressément
re
fusé, l’appel est dirigé directement vers les services de secours (11 2)sans localisation.

En cas de choc détecté par le calculateur d
’airbag, et
indépendamment des déploiements d’airbag éventuels, un appel
d’urgence est lancé automatiquement.
*
Selon les conditions
générales d’utilisation du service disponible en point
de vente et sous réserve des limites technologiques et techniques.
**

Suivant la couverture géographique de PEUGEOT CONNECT SOS,
PEUGEOT CONNECT ASSISTA NCE et la langue nationale officiellechoisie par le propriétaire du véhicule.
La liste des pa
ys couverts et des services PEUGEOT CONNECT
disponibles en points de vente ou sur www.peugeot.pays.
Le vo
yant orange clignote : le systèmeprésente un dysfonctionnement.
Le vo
yant orange est allumé fixe : la pile de secours est à remplacer.
Dans les deux cas, consultez le r
éseau
PEUGEOT.

Si vous avez acheté votre véhicule en dehors du réseau PEUGE
OT,
vous êtes invité à vérifier la configuration de ces services et pouvezen demander la modification auprès de votre réseau. Dans un paysmultilingue, la configuration est possible dans la langue nationale officielle de votre choix.

Pour des raisons techniques, notamment pour une meilleure qualité des
services PEUGEOT CONNECT bénéficiant au client, le constructeur se réserve le droit d’opérer à tout moment des mises à jour du système
télématique embarqué du véhicule.

9.3

Le système est protégé de manière à fonctionner uniquement sur votre véhicule.


01 Premiers pas - Façade


Pour des raisons de sécurité, le conducteur doit
impérativement réaliser les opérations nécessitant une attention soutenue véhicule à l’arrêt.
Lorsque le moteur est arrêté et a
fin de préserver la
batterie, le système se coupe après l’activation dumode économie d’énergie.


SOMMAIRE

02 Fonctionnement
général

03 Commandes au volant

04 Ré
glages audio

05 Navi
gation - Guidage

06 Informations trafic

07 Télé
phoner

0
8 Radio

09 Lecteurs médias musicaux

10 Confi
guration

11 Ordinateur de bord
p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
9.4
9.6
9.8
9.9
9.10
9.23
9.27
9.
38
9.42
9.48
9.51
WIP Nav+

12 Arborescence écran p. 9.52


Questions fréquentes p. 9.56
NAVIGATION GPS
AUTORADIO MULTIMÉDIA TÉLÉPHONE
BLUETOOTH

9.4
01 PREMIERS PAS


Accès au Menu«
Navigation - guidage »et affichage des dernièresdestinations.
A
ppui court moteur non
tournant : marche / arrêt.

Appui court moteur
tournant : extinction /
reprise de la source audio.

Appui court : sélection station de radio mémorisée.

Appui long : mémorisation de la station en écoute.
Touche MODE
: Sélection du
type d’affichage permanent.
Appui lon
g : affichage d’unécran noir (DARK).
A
ccès au Menu «MUSIC», et affichage des plagesou des répertoires CD/MP3/lecteur Apple ® .
Appui lon
g : affichage du panneau de réglage des paramètres audio pour les sources « MEDIA
» (CD/USB/iPod/Streaming/AUX).
Appui lon
g : accès aux « Réglages audio
» : ambiances musicales, grave, aigu, loudness,
répartition, balance gauche/droite, balance avant/arrière, correction automatique du volume.


A
ccès au Menu « RADIO» et affichage
de la liste des stations captées.
Appui lon
g : affichage du panneau de
réglage des paramètres audio pour lasource tuner.Molette de sélection et validation
OK :
Sélection d’un élément à l’écran ou dans
une liste ou un menu, puis validation par
un appui court.
Hors menu et liste, un appui court
faitapparaître un menu contextuel, selon
l’affichage à l’écran.
Rotation en afficha
ge carte : zoom/dézoom de l’échelle de la carte.
R
églage du volume (chaque source est
indépendante, y compris
message TA et consigne de
navigation).

9.5
01
Sélection :
- automatique de la radio de fréquence inférieure/supérieure.
- de la pla
ge CD, piste MP3 ou média précédent/suivant.
- de la partie
gauche/droite de l’écran lorsqu’un menu est affiché.
Déplacement
gauche/droite, en mode «Déplacer la carte».
Abandon de l’opérationen cours, remontel’arborescence.

Appui long : retour àl’affichage permanent.
Appui lon
g : réinitialisation
du système.
Accès au Menu « Téléphone
» et
affichage de la liste
des derniers appels
ou accepte l’appel entrant.
A
ccès au Menu«
Configuration ».
Appui lon
g : accès à la couverture GPS et au
mode démonstration de navigation.

A
ccès au Menu«Informations traficTMC
» et affichagedes alertes trafic en cours.
Sélection :
- de la li
gne précédente/suivante d’une liste ou d’un menu.
- du répertoire média précédent
/suivant.
-
pas à pas de la fréquence radio précédente/suivante.
- du répertoire MP3 précédent / suivant.
Déplacement haut/bas, en mode «
Déplacer la carte».
PREMIERS PAS

9.6
02

Pour avoir une vue globale du détail des menus à choisir, rendez-
vous à la rubrique «Arborescence écran».

Pour entretenir l’écran, il est recommandé d’utiliser un chiffon doux non abrasif (chiffon à lunettes) sans produit additionnel.
«
RADIO »

«TÉLÉPHONE»
(Si conversation en cours)
SETUP: PARAMÉTRAGES
date et heure, con
figuration d’affichage, sons.
Changement de source audio :
RADIO: diffusion RADIO.
MUSIC: diffusion MUSIC. Par appuis successi
fs sur la touche MODE
, accédez aux affichages suivants :

FONCTIONNEMENT GÉNÉRAL
«CARTE PLEIN ÉCRAN»

« CARTE FENÊTRÉE»

(Si guidage en cours)

9.7
02
Un appui sur la molette permet d’accéder à des menus raccourcissuivant l’affichage à l’écran.
FONCTIONNEMENT GÉNÉRAL
AFFICHAGE EN FONCTION DU CONTEXTE
RADIO :

Activer / Désactiver TA


Activer / Désactiver RDS


LECTEURS MÉDIAS
MUSICAUX, CD ou USB
(selon média) :
Modes de lecture :

Normal

Aléatoire

Aléatoire sur tout le média

Ré
pétition
TÉLÉPHONE (en
communication) :


Mode combiné


CARTE PLEIN ÉCRAN OU
CARTE FENÊTRÉE :

Arrêter / Reprendre guidage Choix destination
Saisir une adress
e
Répertoire
Coordonnées GPS
Dévier le parcours
Dé
placer la carte
Infos sur ce lieu
Choisir comme destination
Choisir comme éta
pe
Mémoriser ce lieu (contacts)
Sortir du mode carte

Critères de guidage



Mettre en attente
Tonalités DTMF

Raccrocher

1
1
1
1
1
1
1
1
2
2
2
2
2
1
2
2
2
1
1
1
1
1
1
Changer de bande

F
M
AM
2
2
1
Info trafic (TA) 1

9.8
03COMMANDES AU VOLANT
RADIO : sélection station mémoriséeprécédente/suivante.
Sélection élément suivant dans le carnet d’adresses.

Changement de source sonore.
Lancement d’un appel à partir du
carnet d’adresses.
Décrocher
/Raccrocher le téléphone.
Pression de
plus de 2 secondes : accès au carnet d’adresses.

RADI
O : passage à la radio précédentede la Liste.

Appui long : recherche automatique
fréquence inférieure.

CD : sélection de la plage précédente.

CD : pression continue : retour rapide.
RADI
O : passage à la radio suivante de la Liste.

Appui long : recherche automatique fréquence supérieure.

CD : sélection de la plage suivante.

CD : pression continue : avance rapide.

Augmentation du volume.

Dimin
ution du volume.
Silence ; couper le son :par appui simultané sur les touches augmentationet diminution du volume.
Rétablir le son : par appui
sur une des deux touches du volume.
