126
Körning
stängs av när växellådan är i friläge eller en
framåtväxel är ilagd.

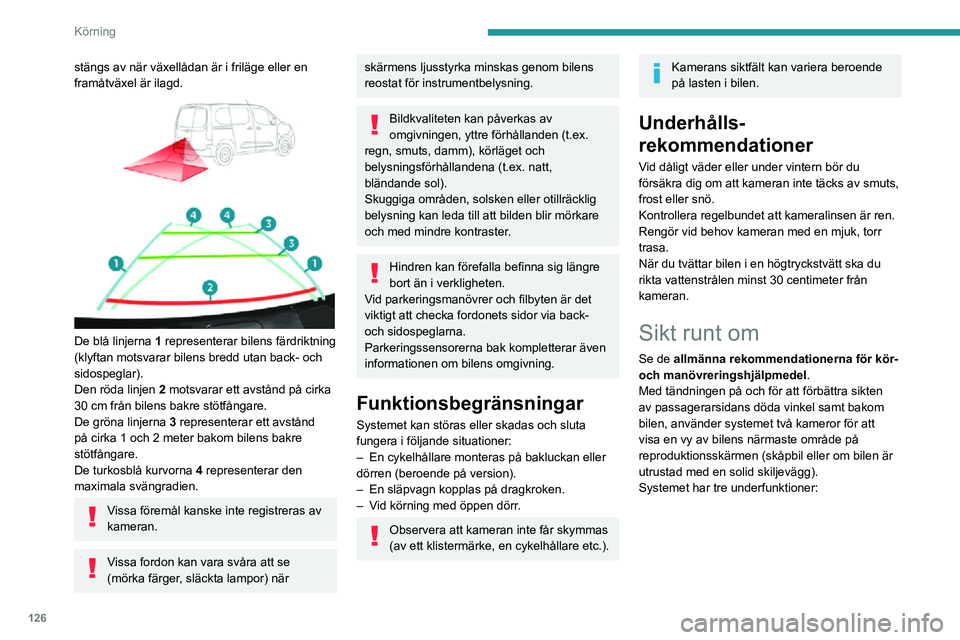

De blå linjerna 1 representerar bilens färdriktning
(klyftan motsvarar bilens bredd utan back- och
sidospeglar).
Den röda linjen 2 motsvarar ett avstånd på cirka
30 cm från bilens bakre stötfångare.
De gröna linjerna 3 representerar ett avstånd
på cirka 1 och 2 meter bakom bilens bakre
stötfångare.
De turkosblå kurvorna 4 representerar den
maximala svängradien.
Vissa föremål kanske inte registreras av
kameran.
Vissa fordon kan vara svåra att se
(mörka färger, släckta lampor) när
skärmens ljusstyrka minskas genom bilens
reostat för instrumentbelysning.
Bildkvaliteten kan påverkas av
omgivningen, yttre förhållanden (t.ex.
regn, smuts, damm), körläget och
belysningsförhållandena (t.ex. natt,
bländande sol).
Skuggiga områden, solsken eller otillräcklig
belysning kan leda till att bilden blir mörkare
och med mindre kontraster.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Vid parkeringsmanövrer och filbyten är det
viktigt att checka fordonets sidor via back-
och sidospeglarna.
Parkeringssensorerna bak kompletterar även
informationen om bilens omgivning.
Funktionsbegränsningar
Systemet kan störas eller skadas och sluta
fungera i följande situationer:
– En cykelhållare monteras på bakluckan eller dörren (beroende på version).– En släpvagn kopplas på dragkroken.– Vid körning med öppen dörr.
Observera att kameran inte får skymmas
(av ett klistermärke, en cykelhållare etc.).
Kamerans siktfält kan variera beroende
på lasten i bilen.
Underhålls-
rekommendationer
Vid dåligt väder eller under vintern bör du
försäkra dig om att kameran inte täcks av smuts,
frost eller snö.
Kontrollera regelbundet att kameralinsen är ren.
Rengör vid behov kameran med en mjuk, torr
trasa.
När du tvättar bilen i en högtryckstvätt ska du
rikta vattenstrålen minst 30 centimeter från
kameran.
Sikt runt om
Se de allmänna rekommendationerna för kör-
och manövreringshjälpmedel.
Med tändningen på och för att förbättra sikten
av passagerarsidans döda vinkel samt bakom
bilen, använder systemet två kameror för att
visa en vy av bilens närmaste område på
reproduktionsskärmen (skåpbil eller om bilen är
utrustad med en solid skiljevägg).
Systemet har tre underfunktioner:

128
Körning
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Vid parkeringsmanövrer och filbyten är det
viktigt att checka fordonets sidor via back-
och sidospeglarna.
Parkeringssensorerna bak kompletterar även
informationen om bilens omgivning.

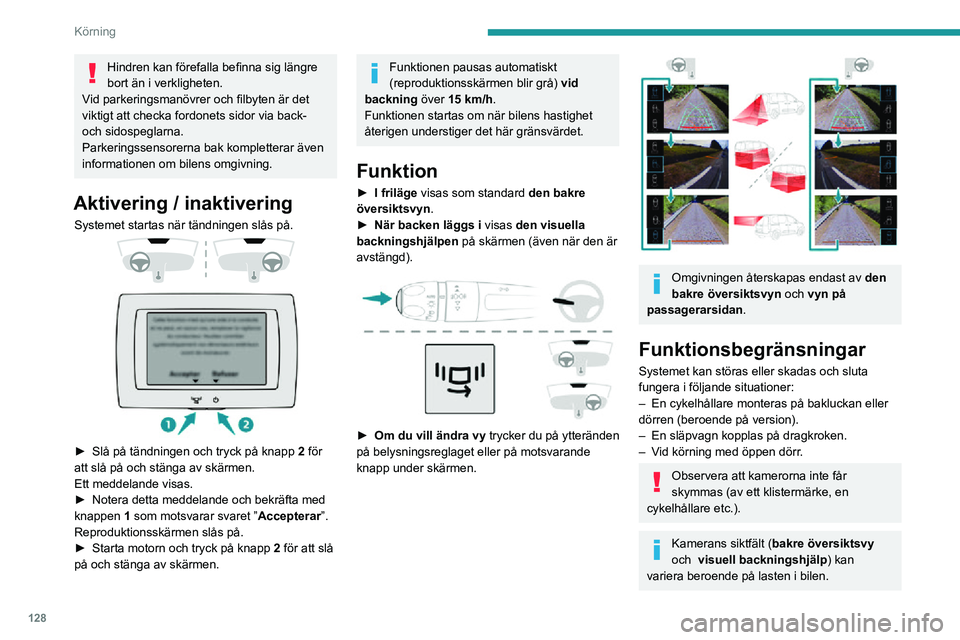

Aktivering / inaktivering
Systemet startas när tändningen slås på.


► Slå på tändningen och tryck på knapp 2 för
att slå på och stänga av skärmen.
Ett meddelande visas.
► Notera detta meddelande och bekräfta med knappen 1 som motsvarar svaret ”Accepterar ”.
Reproduktionsskärmen slås på.
► Starta motorn och tryck på knapp 2 för att slå
på och stänga av skärmen.
Funktionen pausas automatiskt
(reproduktionsskärmen blir grå) vid
backning över
15 km/h.
Funktionen startas om när bilens hastighet
återigen understiger det här gränsvärdet.
Funktion
► I friläge visas som standard den bakre
översiktsvyn .
► När backen läggs i visas den visuella
backningshjälpen på skärmen (även när den är
avstängd).


► Om du vill ändra vy trycker du på ytteränden
på belysningsreglaget eller på motsvarande
knapp under skärmen.


Omgivningen återskapas endast av den
bakre översiktsvyn och vyn på
passagerarsidan .
Funktionsbegränsningar
Systemet kan störas eller skadas och sluta
fungera i följande situationer:
– En cykelhållare monteras på bakluckan eller dörren (beroende på version).– En släpvagn kopplas på dragkroken.– Vid körning med öppen dörr.
Observera att kamerorna inte får
skymmas (av ett klistermärke, en
cykelhållare etc.).
Kamerans siktfält (bakre översiktsvy
och visuell backningshjälp ) kan
variera beroende på lasten i bilen.

129
Körning

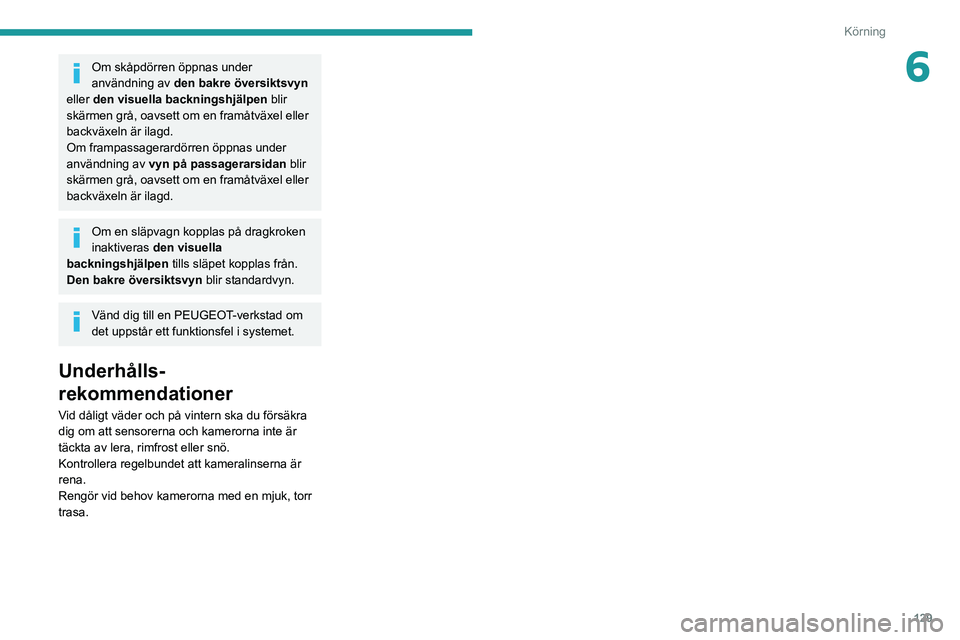

6Om skåpdörren öppnas under
användning av den bakre översiktsvyn
eller den visuella backningshjälpen blir
skärmen grå, oavsett om en framåtväxel eller
backväxeln är ilagd.
Om frampassagerardörren öppnas under
användning av vyn på passagerarsidan blir
skärmen grå, oavsett om en framåtväxel eller
backväxeln är ilagd.
Om en släpvagn kopplas på dragkroken
inaktiveras den visuella
backningshjälpen tills släpet kopplas från.
Den bakre översiktsvyn blir standardvyn.
Vänd dig till en PEUGEOT-verkstad om
det uppstår ett funktionsfel i systemet.
Underhålls-
rekommendationer
Vid dåligt väder och på vintern ska du försäkra
dig om att sensorerna och kamerorna inte är
täckta av lera, rimfrost eller snö.
Kontrollera regelbundet att kameralinserna är
rena.
Rengör vid behov kamerorna med en mjuk, torr
trasa.

145
Praktisk information

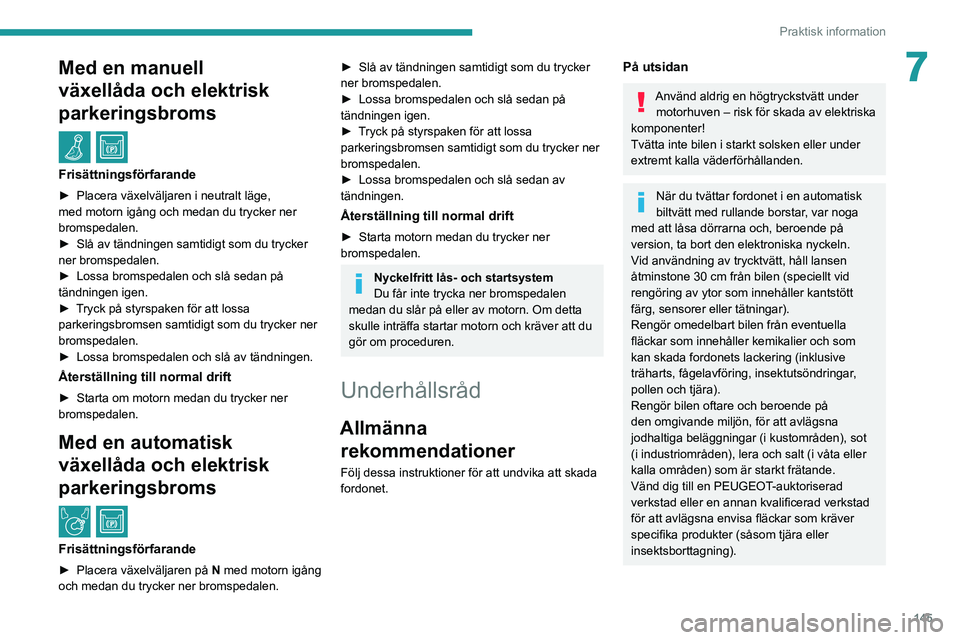

7Med en manuell
växellåda och elektrisk
parkeringsbroms
/
Frisättningsförfarande
► Placera växelväljaren i neutralt läge, med motorn igång och medan du trycker ner
bromspedalen.
► Slå av tändningen samtidigt som du trycker ner bromspedalen.► Lossa bromspedalen och slå sedan på tändningen igen.► Tryck på styrspaken för att lossa parkeringsbromsen samtidigt som du trycker ner
bromspedalen.
► Lossa bromspedalen och slå av tändningen.
Återställning till normal drift
► Starta om motorn medan du trycker ner bromspedalen.
Med en automatisk
växellåda och elektrisk
parkeringsbroms
/
Frisättningsförfarande
► Placera växelväljaren på N med motorn igång
och medan du trycker ner bromspedalen.
► Slå av tändningen samtidigt som du trycker ner bromspedalen.► Lossa bromspedalen och slå sedan på tändningen igen.► Tryck på styrspaken för att lossa parkeringsbromsen samtidigt som du trycker ner
bromspedalen.
► Lossa bromspedalen och slå sedan av tändningen.
Återställning till normal drift
► Starta motorn medan du trycker ner bromspedalen.
Nyckelfritt lås- och startsystem
Du får inte trycka ner bromspedalen
medan du slår på eller av motorn. Om detta
skulle inträffa startar motorn och kräver att du
gör om proceduren.
Underhållsråd
Allmänna rekommendationer
Följ dessa instruktioner för att undvika att skada
fordonet.
På utsidan
Använd aldrig en högtryckstvätt under
motorhuven – risk för skada av elektriska
komponenter!
Tvätta inte bilen i starkt solsken eller under
extremt kalla väderförhållanden.
När du tvättar fordonet i en automatisk
biltvätt med rullande borstar, var noga
med att låsa dörrarna och, beroende på
version, ta bort den elektroniska nyckeln.
Vid användning av trycktvätt, håll lansen
åtminstone 30 cm från bilen (speciellt vid
rengöring av ytor som innehåller kantstött
färg, sensorer eller tätningar).
Rengör omedelbart bilen från eventuella
fläckar som innehåller kemikalier och som
kan skada fordonets lackering (inklusive
träharts, fågelavföring, insektutsöndringar,
pollen och tjära).
Rengör bilen oftare och beroende på
den omgivande miljön, för att avlägsna
jodhaltiga beläggningar (i kustområden), sot
(i industriområden), lera och salt (i våta eller
kalla områden) som är starkt frätande.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
för att avlägsna envisa fläckar som kräver
specifika produkter (såsom tjära eller
insektsborttagning).

229
Alfabetiskt register
Parkeringsbroms 92, 142Parkeringshjälp bak 124Parkeringshjälp bak med bild och ljud 124Parkeringshjälpfunktioner (rekommendationer) 102Parkeringsljus 64Parkeringssensorer på sidorna 125Partikelfilter 140–141Positionsljus 62, 64, 154–155
Profiler 196, 220Programmerbar farthållare 109Programmerbar värme 36, 59–60Punktering 148, 150Pyrotekniska bältessträckare (bilbälten) 78
R
Räckvidd med AdBlue 141Radar (varningar) 102Råd för körning 7, 87Radio 176–177, 189–190, 192, 214–215Radiofrekvens 215Radiostation 176, 189–190, 214–215Ratt (inställning) 41RDS 190, 215Regenerering av partikelfilter 141Reglage för eluppvärmda säten 41Reglage för öppning av dörrarna i nödfall ~ Reservreglage för dörrar 23, 29Reglage för öppning i nödfall ~ Reservöppningsreglage 30
Reglage vid ratten för bilradion ~ Bilradioreglage på ratten 174–175, 187, 201Rengöring 145–146Reparationssats vid punktering 147–149, 147–150Reservhjul 101, 142, 147–148, 150–151, 153Röstkommandon 203–206
S
Säkerhetsåtgärder för barn 79, 81–85Säkerhetsåtgärder för barn ~ Barnsäkerhet 79, 81–84, 81–85Säkringar 158–160Säkringshållare i instrumentbrädan 158Säkringshållare i motorrummet 158–160Säkringstabeller 158–160Sätta i gång systemet efter bränslestopp ~ Avlufta bränslesystemet 147Selektiv katalytisk reduktion (SCR) 142Selektiv upplåsning 25–26Sensorer (varningar) 103Servicenivåer 16, 141Servosystem vid nödbromsning ~ Bromssystem 73Servosystem vid nödbromsning ~ Nödbromshjälp (AFU) 73Servosystem vid nödbromsning ~ Olika bromssystem 73, 116Sidhängda skåpdörrar 28–29Sidoblinkers 154
Sidodörrar 33Sidokrockkuddar 80–81Signalhorn 73Skötsel och underhåll av karossen 146Skötselråd 145Skyddsmatta 46, 103Sladdlös laddare 47Släpvagn 74, 133Släpvagnsvikter 170–172
Snabbmeddelanden 220Snål körning (rekommendationer) 7Snökedjor 101, 133Solsensor 54Sömnvarnare 123Spak till automatlåda ~
Växelspak automatlåda 96–98Spak till manuell växellåda ~
Växelspak till manuell växellåda 95–96Speciallås ~ Superlåsning 28–29Spolarvätskenivå 66, 140Stabilitetskontroll för släpvagn (TSM) 74Stänga dörrarna 23, 28Stång som stöder långa föremål 35Stanna bilen 91, 96–98Stanna motorn 89–90Starta 161Starta bilen 89, 91, 96–98Starta en dieselmotor 131Starta motorn 89Starthjälp i backe 94–95Statiskt kurvljus 62Stickers 146
