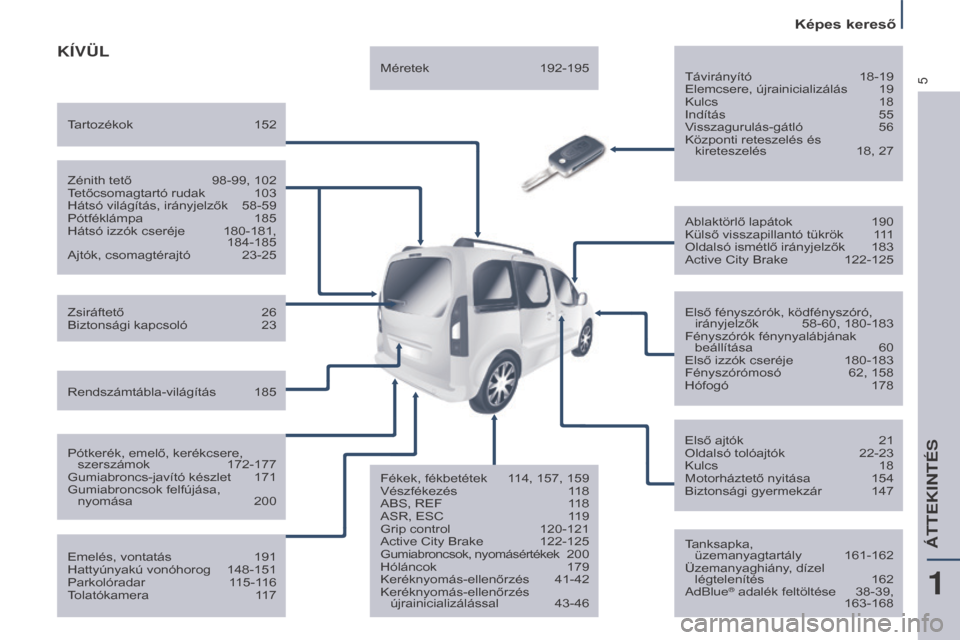

KÍVüL
Távirányító 18-19
Elemcsere, újrainicializálás 19
Kulcs

18
Indítás


55
V

isszagurulás-gátló
56
Központi reteszelés és kireteszelés


18, 27
T

anksapka, üzemanyagtartály

161-162
Üzemanyaghiány

, dízel
légtelenítés

162
AdBlue® adalék feltöltése 38-39,
163-168
Ablaktörlő lapátok

190
Külső visszapillantó tükrök

1
11
Oldalsó ismétlő irányjelzők
183
Active City Brake

122-125
Első fényszórók, ködfényszóró, irányjelzők

58-60, 180-183
Fényszórók fénynyalábjának beállítása

60
Első izzók cseréje

180-183
Fényszórómosó

62, 158
Hófogó


178
Első ajtók

21
Oldalsó tolóajtók

22-23
Kulcs


18
Motorháztető nyitása

154
Biztonsági gyermekzár

147
Emelés, vontatás


191
Hattyúnyakú vonóhorog


148-151
Parkolóradar

1
15-116
Tolatókamera
1
17
Zsiráftető

26
Biztonsági kapcsoló


23
Pótkerék, emelő, kerékcsere, szerszámok


172-177
Gumiabroncs-javító készlet


171
Gumiabroncsok felfújása, nyomása


200
Zénith tető


98-99, 102
T

etőcsomagtartó rudak

103
Hátsó világítás, irányjelzők


58-59
Pótféklámpa


185
Hátsó izzók cseréje


180-181,
184-185
Ajtók, csomagtérajtó


23-25
T

artozékok

152
Méretek


192-195
Fékek, fékbetétek


1

14, 157, 159
Vészfékezés

1

18
ABS, REF

1

18
ASR, ESC

1

19
Grip control

120-121
Active City Brake


122-125
Gumiabroncsok, nyomásértékek


2

00
Hóláncok

179
Keréknyomás-ellenőrzés

41-42
Keréknyomás-ellenőrzés újrainicializálással
43-46
Rendszámtábla-világítás

185
1
ÁTTEKINTÉS

6
Képes kereső
Partner-2-VP_hu_Chap01_vue-ensemble_ed02-2015

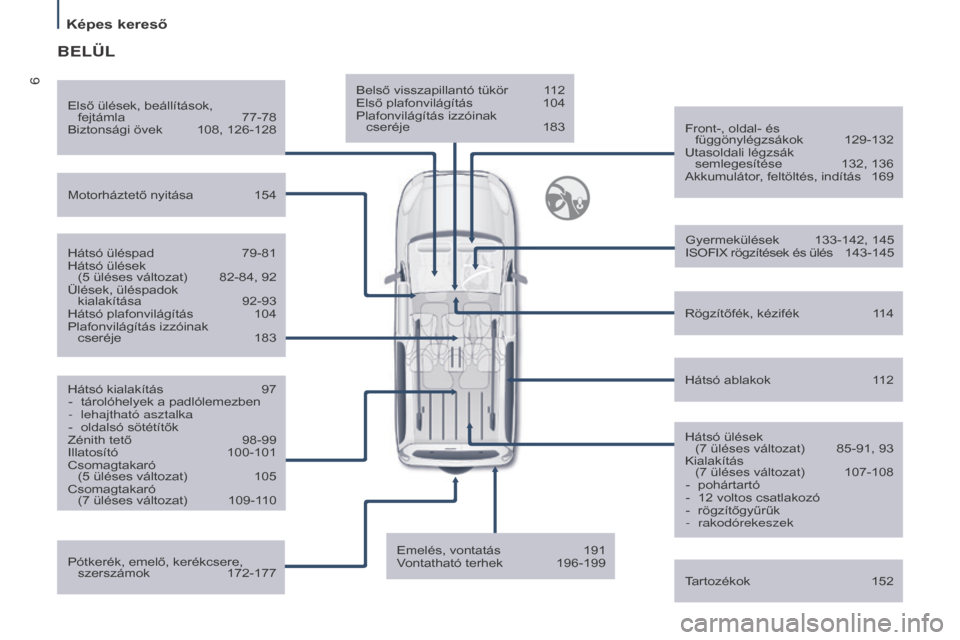

Belső visszapillantó tükör 112
Első plafonvilágítás 104
Plafonvilágítás izzóinak

cseréje

183 Front-, oldal- és


függönylégzsákok

129-132
Utasoldali légzsák


semlegesítése

132, 136
Akkumulátor

, feltöltés, indítás
169
Motorháztető nyitása


154
Hátsó ablakok


1
12
Első ülések, beállítások,
fejtámla

77-78
Biztonsági övek


108, 126-128
T

artozékok
152
BELüL
Hátsó üléspad 79-81
Hátsó ülések
(5
üléses változat)
82-84, 92
Ülések, üléspadok


kialakítása

92-93
Hátsó plafonvilágítás


104
Plafonvilágítás izzóinak


cseréje

183
Hátsó kialakítás


97
-


tárolóhelyek a padlólemezben
-


lehajtható asztalka
-


oldalsó sötétítők
Zénith tető


98-99
Illatosító


100-101
Csomagtakaró


(5
üléses változat)
105
Csomagtakaró


(7
üléses változat)
109-1
10 Gyermekülések
133-142, 145
ISOFIX rögzítések és ülés 1 43-145
Rögzítőfék, kézifék
1
14
Hátsó ülések (7
üléses változat)
85-91, 93
Kialakítás


(7
üléses változat)
107-108
-


pohártartó
-


12
voltos csatlakozó
-

rögzítőgyűrűk
-


rakodórekeszek
Emelés, vontatás


191
V

ontatható terhek
196-199
Pótkerék, emelő, kerékcsere,
szerszámok


172-177

7
Képes kereső
Partner-2-VP_hu_Chap01_vue-ensemble_ed02-2015

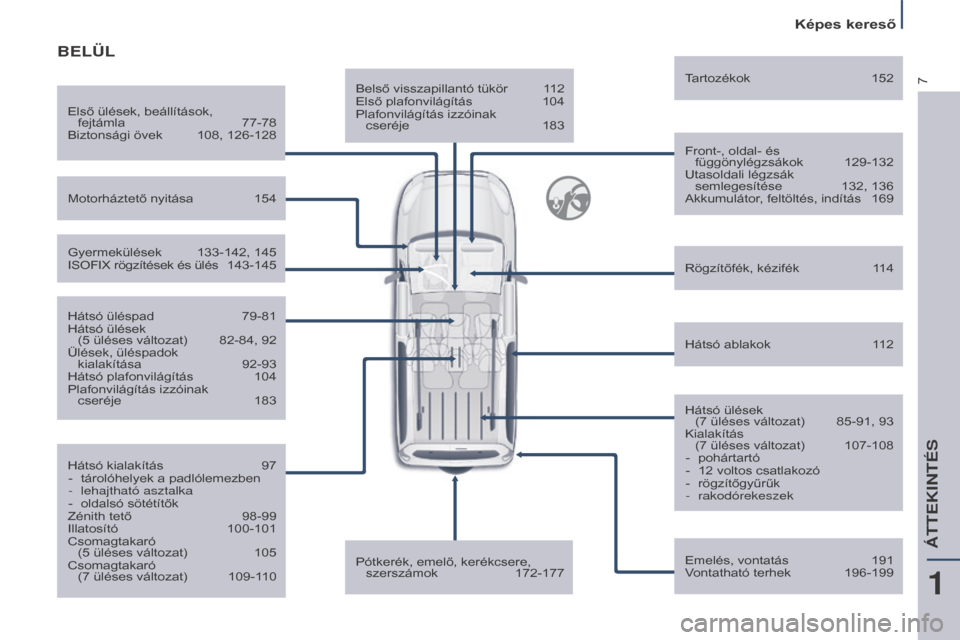

Belső visszapillantó tükör 112
Első plafonvilágítás 104
Plafonvilágítás izzóinak

cseréje

183 Front-, oldal- és


függönylégzsákok

129-132
Utasoldali légzsák


semlegesítése

132, 136
Akkumulátor

, feltöltés, indítás
169
Motorháztető nyitása


154
Hátsó ablakok


1
12
Első ülések, beállítások,
fejtámla

77-78
Biztonsági övek


108, 126-128 T

artozékok 152
BELüL
Hátsó üléspad 79-81
Hátsó ülések
(5
üléses változat)
82-84, 92
Ülések, üléspadok


kialakítása

92-93
Hátsó plafonvilágítás


104
Plafonvilágítás izzóinak


cseréje

183
Hátsó kialakítás


97
-


tárolóhelyek a padlólemezben
-


lehajtható asztalka
-


oldalsó sötétítők
Zénith tető


98-99
Illatosító


100-101
Csomagtakaró


(5
üléses változat)
105
Csomagtakaró


(7
üléses változat)
109-1
10
Gyermekülések

133-142, 145
ISOFIX rögzítések és ülés

1
43-145
Rögzítőfék, kézifék
1
14
Hátsó ülések (7
üléses változat)
85-91, 93
Kialakítás


(7
üléses változat)
107-108
-


pohártartó
-


12
voltos csatlakozó
-

rögzítőgyűrűk
-


rakodórekeszek
Emelés, vontatás


191
V

ontatható terhek
196-199
Pótkerék, emelő, kerékcsere,
szerszámok


172-177
1

12
Képes kereső
Partner-2-VP_hu_Chap01_vue-ensemble_ed02-2015

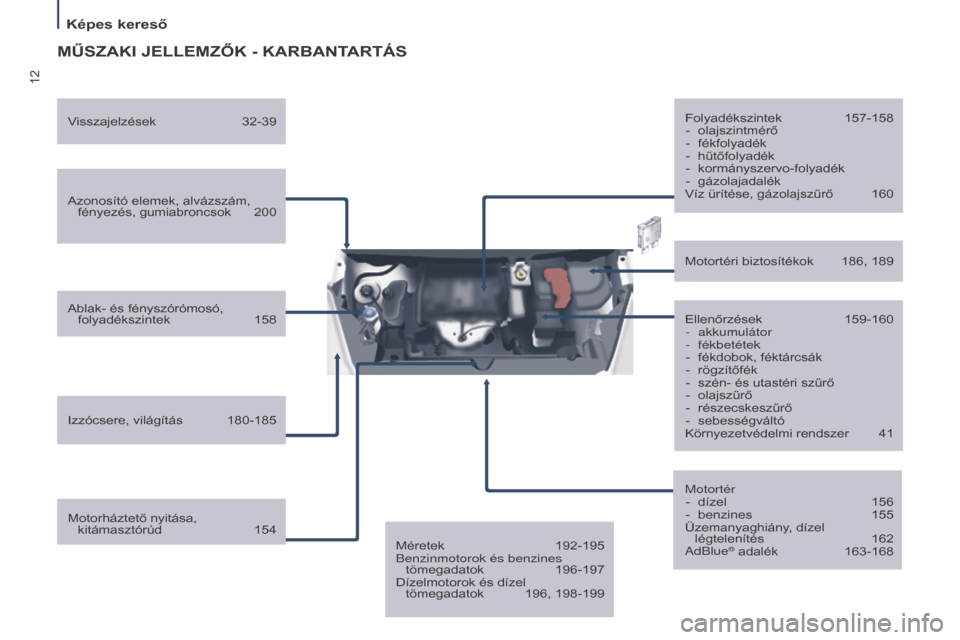

MŰSZAKI jELLEMZŐK - KARbANTARTáS
Azonosító elemek, alvázszám, fényezés, gumiabroncsok 200
Ablak- és fényszórómosó, folyadékszintek

158
Izzócsere, világítás


180-185 Ellenőrzések


159-160
-


akkumulátor
-


fékbetétek
-


fékdobok, féktárcsák
-


rögzítőfék
-


szén- és utastéri szűrő
-


olajszűrő
-


részecskeszűrő
-


sebességváltó
Környezetvédelmi rendszer


41
Motortéri biztosítékok


186, 189
Motorháztető nyitása, kitámasztórúd


154 Folyadékszintek


157-158
-

olajszintmérő
-

fékfolyadék
-

hűtőfolyadék
-

kormányszervo-folyadék
-

gázolajadalék
Víz ürítése, gázolajszűrő
160
V isszajelzések
32-39
Motortér-


dízel

156
-


benzines

155
Üzemanyaghiány

, dízel
légtelenítés

162
AdBlue® adalék 163-168
Méretek
192-195
Benzinmotorok és benzines tömegadatok

196-197
Dízelmotorok és dízel tömegadatok


196, 198-199

152
Partner-2-VP_hu_Chap06_Accessoire_ed02-2015
EGYÉB TARTOZÉKOK
A gondosan tesztelt és mind
megbízhatósági, mind biztonsági
szempontból kifogástalan tartozékokat
és alkatrészeket kifejezetten az Ön
gépjárműve számára fejlesztették ki.
A rendszeresített tartozékok és eredeti
alkatrészek széles választéka áll a
rendelkezésére.
A termékek egy másik - a kényelem,
a szabadidő és a karbantartás köré
csoportosított - választéka is a
rendelkezésére áll:
Behatolásgátló riasztóberendezés,
üvegekbe gravírozott rendszám,
elsősegélydoboz, fényvisszaverő
biztonsági mellény, első és hátsó
parkolóradar, elakadásjelző
háromszög, kerékőrcsavar alumínium
keréktárcsához stb.
Légzsák-kompatibilis üléshuzatok
az első ülésekhez, üléspad,
gumiszőnyeg, szőnyeg, hóláncok,
sötétítők, csomagtérajtóra szerelhető
kerékpártartó stb.
A pedálok zavartalan kezelése
érdekében:
-
ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és
rögzítésére,
-


soha ne helyezzen egymásra több
védőszőnyeget. Autórádiók, kihangosító szett,


hangszórók, CD-váltó, navigációs
berendezés, USB Box, videokészlet stb.
A kereskedelmi forgalomban
kapható audio- és telematikai
berendezések beszereléséhez
kapcsolódó szigorú műszaki
követelményekre való tekintettel
figyelembe kell venni az adott eszköz
műszaki jellemzőit, és meg kell
győződni arról, hogy kompatibilis-e
a gépjármű szériafelszereléseinek
teljesítményével. Előzetesen mindig
érdeklődjön a PEUGEOT hálózatban.
A tetőrudak maximális teherbírása
-

Hosszanti rudakon elhelyezett
keresztirányú rudak: 75

kg (ezek
a rudak a Zénith tetőre nem
szerelhetők fel).
Rádiókommunikációs berendezés
beszerelése
Mielőtt utólagos beszerelésű,
külső antennával rendelkező
rádiókommunikációs berendezést
szerelne be gépjárművébe, kérjük,
lépjen kapcsolatba a PEUGEOT
hálózattal.
A PEUGEOT hálózatban tájékoztatni
fogják a gépjárművek elektromágneses
kompatibilitására vonatkozó irányelvvel
(2004/104/EK) összhangban
beszerelhető berendezések műszaki
jellemzőiről (frekvenciasáv, maximális
kimenő teljesítmény, antennapozíció,
speciális beszerelési feltételek). Első sárfogók, hátsó sárfogók,
15/17
colos alumínium keréktárcsák,
kerékjárat-burkolat, bőrborítású
kormány stb.
Ablakmosó folyadék, külső és belső
tisztító- és ápolószerek, izzókészlet
stb.
Az Automobiles PEUGEOT
által nem rendszeresített
elektromos berendezés vagy
tartozék beszerelése a gépjármű
elektronikus rendszerének
meghibásodását okozhatja. Kérjük,
vegye ezt figyelembe, és javasoljuk,
hogy tanácsért mindig forduljon a
márkaképviseletekhez, ahol örömmel
bemutatják Önnek a rendszeresített
tartozékok és alkatrészek teljes
választékát.
Bizonyos országokban kötelező a
gépjárműben tartani fényvisszaverő
biztonsági mellényt, elakadásjelző
háromszöget és csereizzókészletet.
Felszerelések

169
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
AKKUMULÁTOR
A gyújtás levételét követően az
akkumulátor kikötése előtt várjon
2 percet.
Ne kösse ki a sarukat, amíg jár a
motor.
Az akkumulátort csak a saruk kikötése
után töltse.
Az akkumulátor visszakötését
követően adja rá a gyújtást és
várjon 1
percet az indítózás előtt,
hogy lehetővé tegye az elektronikus
rendszerek inicializálását. A művelet
elvégzése után a legkisebb zavar
esetén is forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Izzócserét követően az akkumulátor
visszakötésével várjon kb. 3
percet.
Amennyiben a gépkocsit egy
hónapnál hosszabb ideig
nem használja, tanácsos az
akkumulátort kikötni.
Az akkumulátor
akkumulátortöltővel történő
feltöltése
- Kösse ki az akkumulátort.
-
T
artsa be a töltő gyártójának
használati előírásait.
-

Kösse vissza az akkumulátort a (-)
pólussal kezdve.
-


Ellenőrizze a pólusok és a saruk
tisztaságát. Ha szulfátosodást
észlel (fehéres vagy zöldes
lerakódás), szerelje le és tisztítsa
meg azokat.
Indítás segédakkumulátorral
- Kösse a piros színű kábelt a két
akkumulátor (+) pólusaihoz.
-

Kösse a zöld vagy fekete kábel
egyik végét a segédakkumulátor (-)
pólusához.
-


Kösse a zöld vagy fekete kábel
másik végét az elindítandó
gépkocsi testpontjára (minél
messzebb az akkumulátortól).
-


Indítsa be a motort, majd hagyja
járni.
-


Várja meg, míg a motor visszatér
alapjáratra, majd kösse le a
kábeleket.
A

matrica azt jelzi, hogy
gépjárművében különleges
technológiával készült és speciális
jellemzőkkel rendelkező, 12

voltos,
ólomtartalmú akkumulátor található,
melynek cseréjét vagy kikötését a
PEUGEOT hálózatban vagy egy
szakszervizben kell elvégeztetni.
Ennek elmulasztása az akkumulátor
idő előtti elhasználódásához vezethet.
Az akkumulátor visszakötését
követően a Stop & Start funkció akkor
lesz újra aktív, ha a gépjárművet több
órára leállította. A leállítás időtartama
függ az időjárási viszonyoktól és az
akkumulátor töltési szintjétől (akár
8

óra is lehet).
A Stop & Start funkció
akkumulátorának feltöltéséhez nem
kell kikötni az akkumulátort.
Akkumulátor
8
GYORS SEGÍTSÉG

180
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
IZZÓCSERE
A típus
Teljes egészében
üvegből készült izzó:
óvatosan húzza, mert
belsejében nyomás
uralkodik.
C típus
Halogénizzó: mozdítsa ki
a rögzítőrugót a helyéről. B típus
Bajonettes izzó: nyomja
meg az izzót, majd
fordítsa el az óramutató
járásával ellentétes
irányba.
Izzótípusok
Gépjárművében különböző típusú
izzók találhatók. Eltávolításukhoz:
D típus
Fénykibocsátó dióda
(LED): a nappali lámpák
cseréje érdekében
forduljon a PEUGEOT
hálózathoz vagy egy
szakszervizhez.
Izzócsere

181
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015

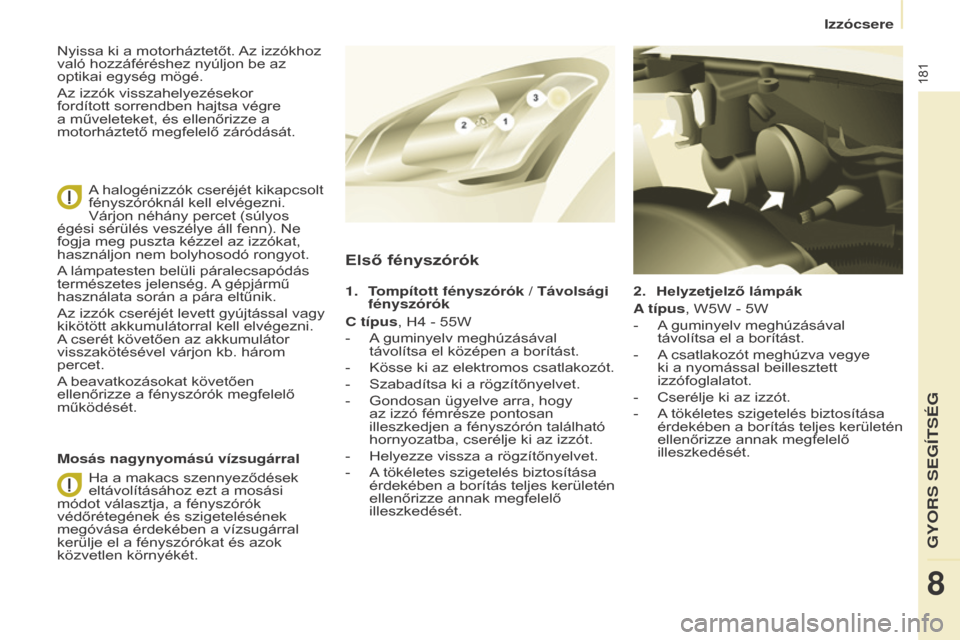

2. helyzetjelző lámpák
A típus, W5W - 5W
-

A
guminyelv meghúzásával
távolítsa el a borítást.
-

A
csatlakozót meghúzva vegye
ki a nyomással beillesztett
izzófoglalatot.
-

Cserélje ki az izzót.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.
Első fényszórók
1. Tompított fényszórók / Távolsági fényszórók
C típus, H4
- 55W
-

A
guminyelv meghúzásával
távolítsa el középen a borítást.
-

Kösse ki az elektromos csatlakozót.
-


Szabadítsa ki a rögzítőnyelvet.
-


Gondosan ügyelve arra, hogy
az izzó fémrésze pontosan
ille

szkedjen a fényszórón található
hornyozatba, cserélje ki az izzót.
-

Helyezze vissza a rögzítőnyelvet.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.
Mosás nagynyomású vízsugárral Nyissa ki a motorháztetőt. Az izzókhoz
való hozzáféréshez nyúljon be az
optikai egység mögé.
Az izzók visszahelyezésekor
fordított sorrendben hajtsa végre
a műveleteket, és ellenőrizze a
motorháztető megfelelő záródását.
A halogénizzók cseréjét kikapcsolt
fényszóróknál kell elvégezni.
Várjon néhány percet (súlyos
égési sérülés veszélye áll fenn). Ne
fogja meg puszta kézzel az izzókat,
használjon nem bolyhosodó rongyot.
A lámpatesten belüli páralecsapódás
természetes jelenség. A gépjármű
használata során a pára eltűnik.
Az izzók cseréjét levett gyújtással vagy
kikötött akkumulátorral kell elvégezni.
A cserét követően az akkumulátor
visszakötésével várjon kb. három
percet.
A beavatkozásokat követően
ellenőrizze a fényszórók megfelelő
működését.
Ha a makacs szennyeződések
eltávolításához ezt a mosási
módot választja, a fényszórók
védőrétegének és szigetelésének
megóvása érdekében a vízsugárral
kerülje el a fényszórókat és azok
közvetlen környékét.
8
GYORS SEGÍTSÉG
Izzócsere

182
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015

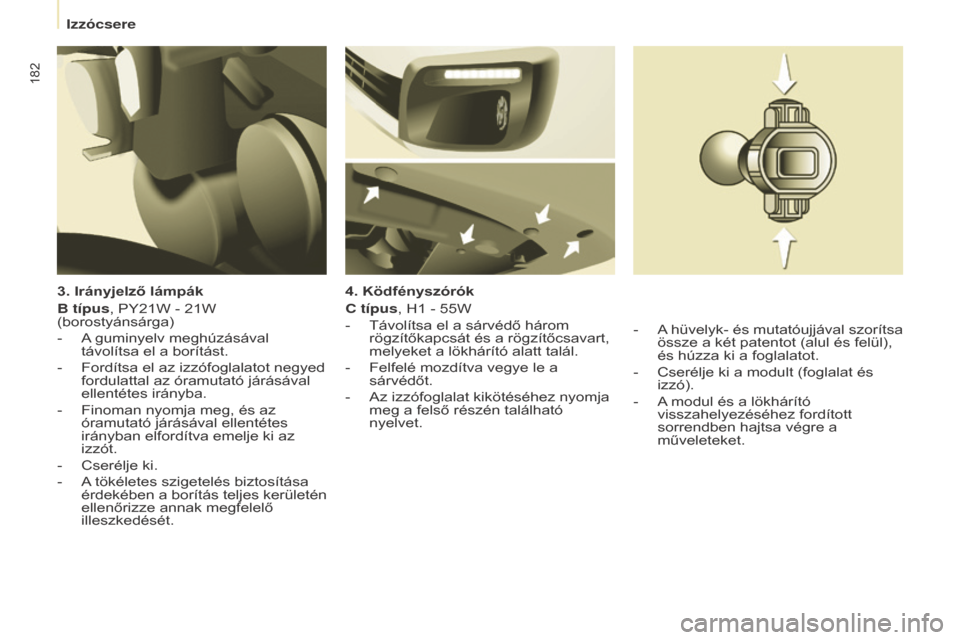

3. Irányjelző lámpák
B típus, PY21W - 21W
(borostyánsárga)
-
A
guminyelv meghúzásával
távolítsa el a borítást.
-

Fordítsa el az izzófoglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.
-


Finoman nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki az
izzót.
-


Cserélje ki.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését. 4. Ködfényszórók
C típus, H1
- 55W
-

Távolítsa el a sárvédő három
rögzítőkapcsát és a rögzítőcsavart,
melyeket a lökhárító alatt talál.
-


Felfelé mozdítva vegye le a
sárvédőt.
-


Az izzófoglalat kikötéséhez nyomja
meg a felső részén található
nyelvet.-


A
hüvelyk- és mutatóujjával szorítsa
össze a két patentot (alul és felül),
és húzza ki a foglalatot.
-

Cserélje ki a modult (foglalat és
izzó).
-


A
modul és a lökhárító
visszahelyezéséhez fordított
sorrendben hajtsa végre a
műveleteket.
Izzócsere
