13
Partner2VP_pl_Chap01_vue-ensemble_ed02-2016

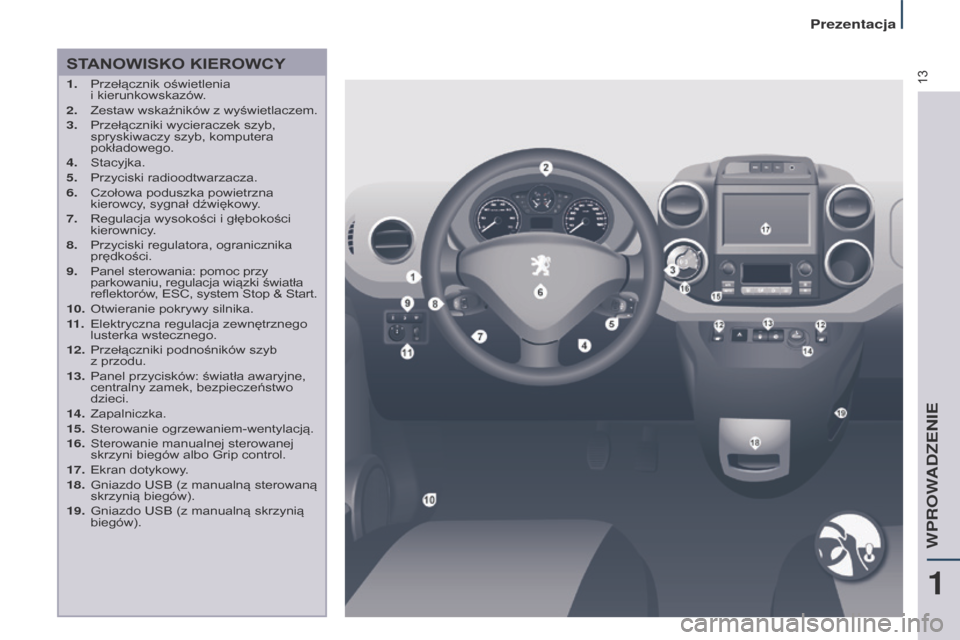

STANOWISKO KIEROWCY
1. Przełącznik oświetlenia
i kierunkowskazów.
2.

Zestaw
wskaźników z
wyświetlaczem.
3.


Przełączniki wycieraczek szyb,
spryskiwaczy szyb, komputera
pokładowego.
4.


Stacyjka.
5.


Przyciski radioodtwarzacza.
6.


Czołowa poduszka powietrzna
kierowcy

, sygnał dźwiękowy.
7.

Regulacja wysokości i
głębokości
kierownicy.
8.

Przyciski regulatora, ogranicznika
prędkości.
9.


Panel sterowania: pomoc przy

parkowaniu, regulacja wiązki światła
reflektorów, ESC, system Stop & Start.
10.

Otwieranie pokrywy silnika.
11

.
Elektryczna regulacja zewnętrznego
lusterka wstecznego.
12.


Przełączniki podnośników szyb
z

przodu.
13.

Panel przycisków: światła awaryjne,
centralny zamek, bezpieczeństwo
dzieci.
14.


Zapalniczka.
15.


Sterowanie ogrzewaniem-wentylacją.
16.


Sterowanie manualnej sterowanej
skrzyni biegów albo Grip control.
17.


Ekran dotykowy
.
18.

Gniazdo USB (z manualną sterowaną
skrzynią biegów).
19.


Gniazdo USB (z manualną skrzynią
biegów).
1
WPROWADZENIE
Prezentacja

14
Partner2VP_pl_Chap01_vue-ensemble_ed02-2016

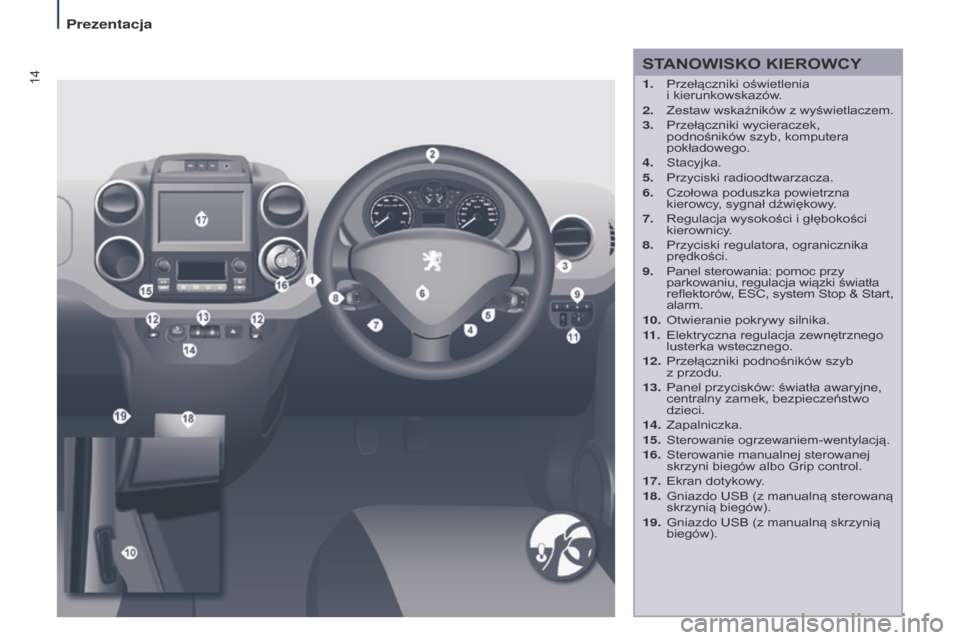

STANOWISKO KIEROWCY
1. Przełączniki oświetlenia
i kierunkowskazów.
2.

Zestaw
wskaźników z
wyświetlaczem.
3.


Przełączniki wycieraczek,
podnośników szyb, komputera
pokładowego.
4.


Stacyjka.
5.


Przyciski radioodtwarzacza.
6.


Czołowa poduszka powietrzna
kierowcy

, sygnał dźwiękowy.
7.

Regulacja wysokości i
głębokości
kierownicy.
8.

Przyciski regulatora, ogranicznika
prędkości.
9.


Panel sterowania: pomoc przy

parkowaniu, regulacja wiązki światła
reflektorów, ESC, system Stop & Start,
alarm.
10.

Otwieranie pokrywy silnika.
11

.
Elektryczna regulacja zewnętrznego
lusterka wstecznego.
12.


Przełączniki podnośników szyb
z

przodu.
13.

Panel przycisków: światła awaryjne,
centralny zamek, bezpieczeństwo
dzieci.
14.


Zapalniczka.
15.


Sterowanie ogrzewaniem-wentylacją.
16.


Sterowanie manualnej sterowanej
skrzyni biegów albo Grip control.
17.


Ekran dotykowy
.
18.

Gniazdo USB (z manualną sterowaną
skrzynią biegów).
19.


Gniazdo USB (z manualną skrzynią
biegów).
Prezentacja

105
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

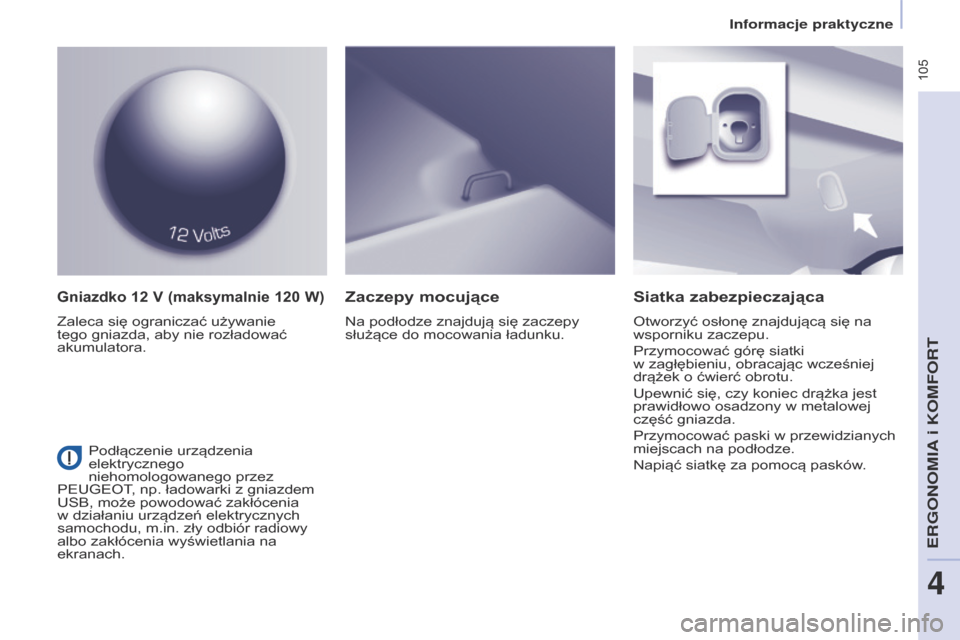

gniazdko 12 V (maksymalnie 120 W)
Zaleca się ograniczać używanie
tego gniazda, aby nie rozładować
akumulatora.
Siatka zabezpieczająca
Otworzyć osłonę znajdującą się na
wsporniku zaczepu.
Przymocować górę siatki
w zagłębieniu, obracając wcześniej
drążek o
ćwierć obrotu.
Upewnić się, czy koniec drążka jest
prawidłowo osadzony w
metalowej
część gniazda.
Przymocować paski w
przewidzianych
miejscach na podłodze.
Napiąć siatkę za pomocą pasków.
Zaczepy mocujące
Na podłodze znajdują się zaczepy
służące do mocowania ładunku.
Podłączenie urządzenia
elektrycznego
niehomologowanego przez
PEUGEOT, np. ładowarki z

gniazdem
USB, może powodować zakłócenia
w

działaniu urządzeń elektrycznych
samochodu, m.in. zły odbiór radiowy
albo zakłócenia wyświetlania na
ekranach.
eRgoNoMIA i KoMFoRt
4
Informacje praktyczne

152
Partner2VP_pl_Chap06_Accessoire_ed02-2016Partner2VP_pl_Chap06_Accessoire_ed02-2016

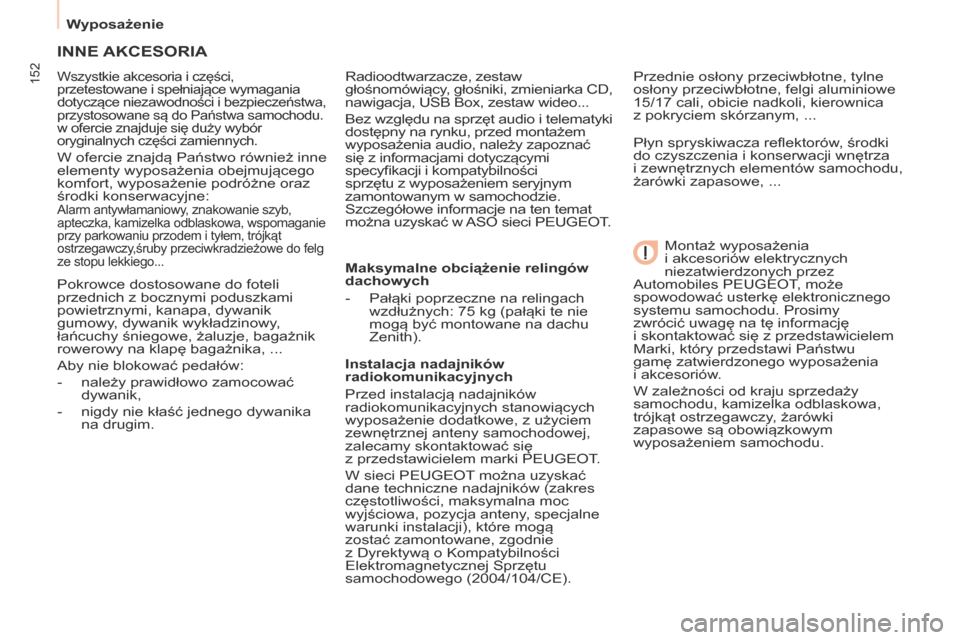

INNE AKCESORIA
Wszystkie akcesoria i części,
przetestowane i spełniające wymagania
dotyczące niezawodności i
bezpieczeństwa,
przystosowane są do Państwa samochodu.
w
ofercie znajduje się duży wybór
oryginalnych części zamiennych.
W ofercie znajdą Państwo również inne
elementy wyposażenia obejmującego
komfort, wyposażenie podróżne oraz
środki konserwacyjne:
Alarm antywłamaniowy, znakowanie szyb,
apteczka, kamizelka odblaskowa, wspomaganie
przy parkowaniu przodem i
tyłem, trójkąt
ostrzegawczy,śruby przeciwkradzieżowe do felg
ze stopu lekkiego...
Pokrowce dostosowane do foteli
przednich z bocznymi poduszkami
powietrznymi, kanapa, dywanik
gumowy, dywanik wykładzinowy,
łańcuchy śniegowe, żaluzje, bagażnik
rowerowy na klapę bagażnika, ...
Aby nie blokować pedałów:
-

należy prawidłowo zamocować
dywanik,
-


nigdy nie kłaść jednego dywanika
na drugim. Radioodtwarzacze, zestaw


głośnomówiący, głośniki, zmieniarka CD,
nawigacja, USB Box, zestaw wideo...
Bez względu na sprzęt audio i telematyki
dostępny na rynku, przed montażem
wyposażenia audio, należy zapoznać
się z informacjami dotyczącymi
specyfikacji i kompatybilności
sprzętu z wyposażeniem seryjnym
zamontowanym w samochodzie.
Szczegółowe informacje na ten temat
można uzyskać w
ASO sieci PEUGEOT
.
Maksymalne obciążenie relingów
dachowych
- Pałąki poprzeczne na relingach
wzdłużnych: 75
kg (pałąki te nie
mogą być montowane na dachu
Zenith).
Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z
użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się
z
przedstawicielem marki PEUGEOT.
W sieci PEUGEOT można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą
zostać zamontowane, zgodnie
z
Dyrektywą o Kompatybilności
Elektromagnetycznej Sprzętu
samochodowego (2004/104/CE). Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi aluminiowe
15/17
cali, obicie nadkoli, kierownica
z pokryciem skórzanym, ...
Płyn spryskiwacza reflektorów, środki
do czyszczenia i konserwacji wnętrza
i
zewnętrznych
elementów samochodu,
żarówki zapasowe, ...
Montaż wyposażenia
i akcesoriów elektrycznych
niezatwierdzonych przez
Automobiles PEUGEOT, może
spowodować usterkę elektronicznego
systemu samochodu. Prosimy
zwrócić uwagę na tę informację
i
skontaktować się z przedstawicielem
Marki, który przedstawi Państwu
gamę zatwierdzonego wyposażenia
i
akcesoriów.
W zależności od kraju sprzedaży
samochodu, kamizelka odblaskowa,
trójkąt ostrzegawczy, żarówki
zapasowe są obowiązkowym
wyposażeniem samochodu.
Wyposażenie

205
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016

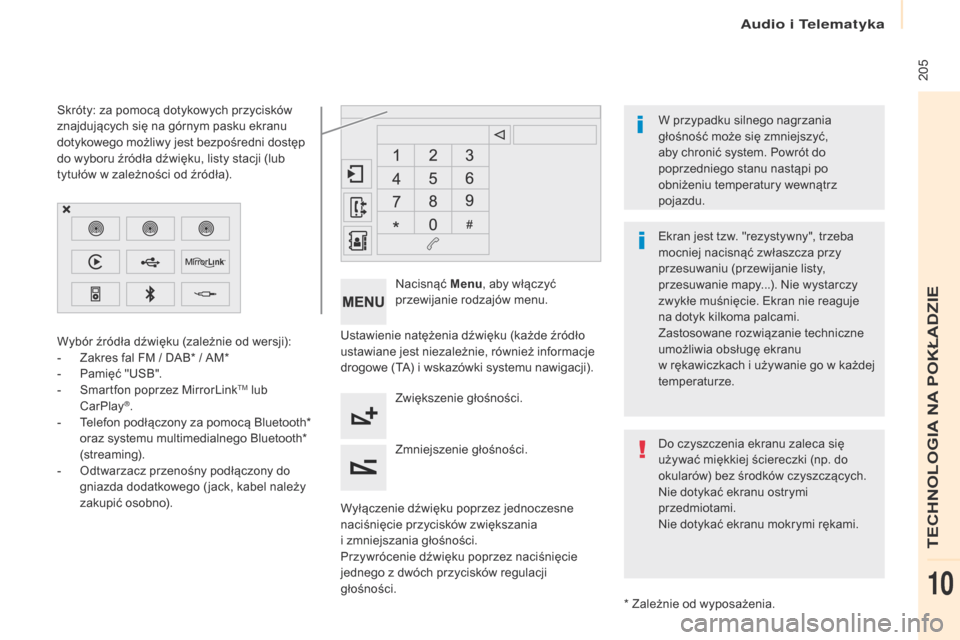

Ustawienie natężenia dźwięku (każde źródło
ustawiane jest niezależnie, również informacje
drogowe (TA) i wskazówki systemu nawigacji).
Wyłączenie dźwięku poprzez jednoczesne
naciśnięcie przycisków zwiększania
i zmniejszania głośności.
Przywrócenie dźwięku poprzez naciśnięcie
jednego z dwóch przycisków regulacji
głośności. Nacisnąć
Menu, aby włączyć
przewijanie rodzajów menu.
Zwiększenie głośności.
Zmniejszenie głośności.
Wybór źródła dźwięku (zależnie od wersji):
-

Z

akres fal FM / DAB* / AM*
-

P

amięć "USB".
-

S

martfon poprzez MirrorLink
TM lub
CarPlay®.
-
T
elefon podłączony za pomocą Bluetooth*
oraz systemu multimedialnego Bluetooth*
(streaming).
-

O

dtwarzacz przenośny podłączony do
gniazda dodatkowego ( jack, kabel należy
zakupić osobno).
* Zależnie od wyposażenia.
Skróty: za pomocą dotykowych przycisków
znajdujących się na górnym pasku ekranu
dotykowego możliwy jest bezpośredni dostęp
do wyboru źródła dźwięku, listy stacji (lub
tytułów w zależności od źródła).
Ekran jest tzw. "rezystywny", trzeba
mocniej nacisnąć zwłaszcza przy
przesuwaniu (przewijanie listy,
przesuwanie mapy...). Nie wystarczy
zwykłe muśnięcie. Ekran nie reaguje
na dotyk kilkoma palcami.
Zastosowane rozwiązanie techniczne
umożliwia obsługę ekranu
w rękawiczkach i używanie go w każdej
temperaturze. W przypadku silnego nagrzania
głośność może się zmniejszyć,
aby chronić system. Powrót do
poprzedniego stanu nastąpi po
obniżeniu temperatury wewnątrz
pojazdu.
Do czyszczenia ekranu zaleca się
używać miękkiej ściereczki (np. do
okularów) bez środków czyszczących.
Nie dotykać ekranu ostrymi
przedmiotami.
Nie dotykać ekranu mokrymi rękami.
Audio i telematyka
TECHNOLOGIA NA POKŁADZIE
10

207
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016

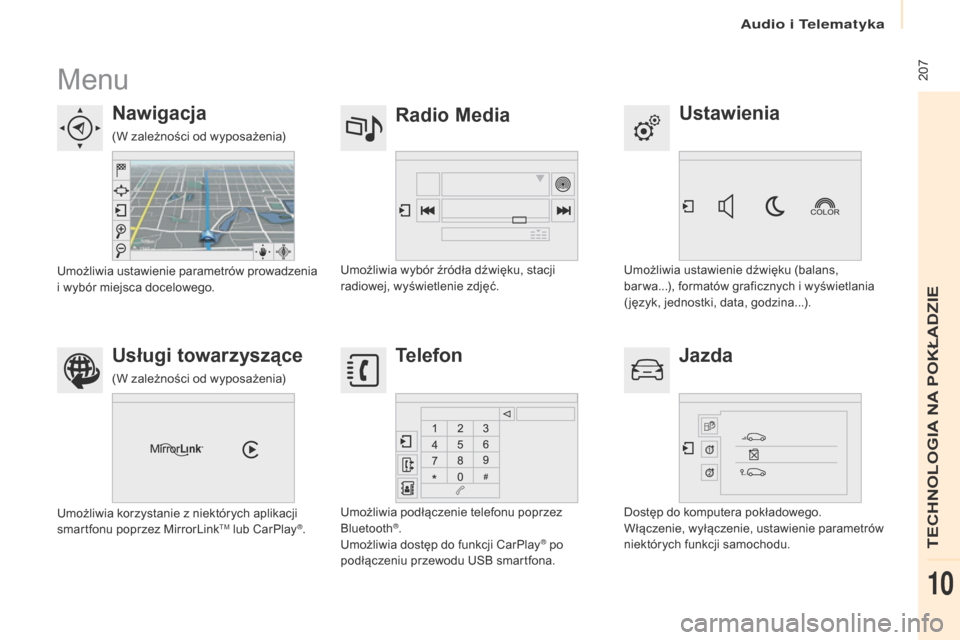

Menu
ustawienia
Radio Media
Nawigacja
j

azda
us

ługi towarzyszące Telefon
Umożliwia ustawienie dźwięku (balans,
bar wa...), formatów graficznych i wyświetlania
( język, jednostki, data, godzina...).
Umożliwia wybór źródła dźwięku, stacji
radiowej, wyświetlenie zdjęć.
Umożliwia ustawienie parametrów prowadzenia
i wybór miejsca docelowego.
Dostęp do komputera pokładowego.
Włączenie, wyłączenie, ustawienie parametrów
niektórych funkcji samochodu.
Umożliwia korzystanie z niektórych aplikacji
smartfonu poprzez MirrorLink
TM lub CarPlay®.
Umożliwia podłączenie telefonu poprzez
Bluetooth®.
Umożliwia dostęp do funkcji CarPlay® po
podłączeniu przewodu USB smartfona.
(W zależności od wyposażenia)
(W zależności od wyposażenia)
Audio i telematyka
TECHNOLOGIA NA POKŁADZIE
10

228
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016

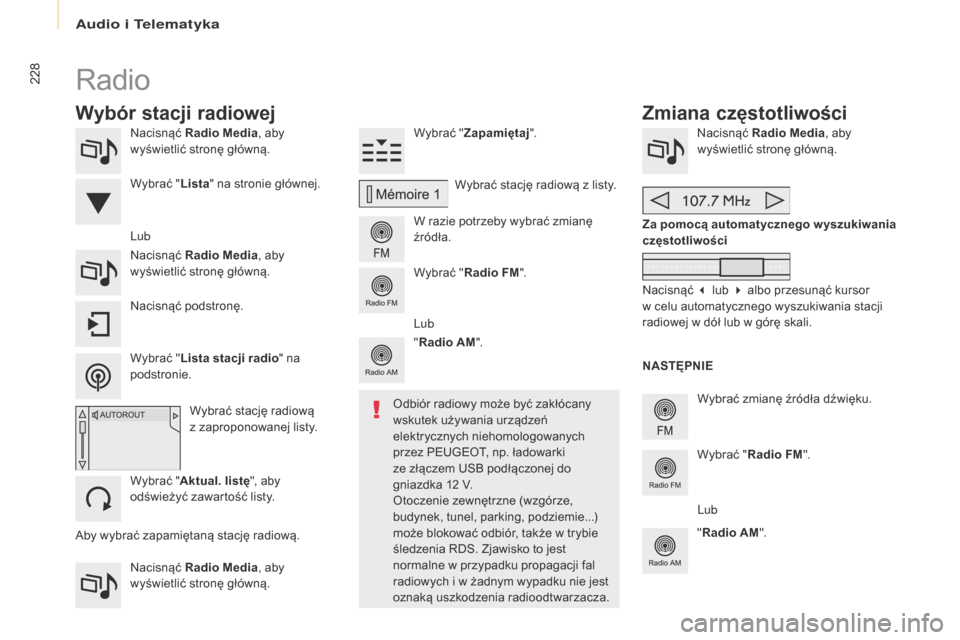

Nacisnąć Radio Media , aby
wyświetlić stronę główną.
Nacisnąć Radio Media , aby
wyświetlić stronę główną. Wybrać "
Zapamiętaj ".
W razie potrzeby wybrać zmianę
źródła. Nacisnąć
Radio Media , aby
wyświetlić stronę główną.
Wybrać zmianę źródła dźwięku.
"
Radio AM ". Za pomocą automatycznego w yszukiwania
częstotliwości
Wybrać "Radio FM ".
" Radio AM ".
Nacisnąć podstronę.
Lub
W

ybrać stację radiową z listy.
Wybrać " Radio FM ".
Wybrać stację radiową
z
zaproponowanej listy.
Wybrać " Aktual. listę ", aby
odświeżyć zawartość listy. Wybrać " Lista" na stronie głównej.
Nacisnąć Radio Media , aby
wyświetlić stronę główną.
Radio
Zmiana częstotliwości
Wybór stacji radiowej
NASTęPNIE
Odbiór radiowy może być zakłócany
wskutek używania urządzeń
elektrycznych niehomologowanych
przez PEUGEOT, np. ładowarki
ze złączem USB podłączonej do
gniazdka

12 V.
Otoczenie zewnętrzne (wzgórze,
budynek, tunel, parking, podziemie...)
może blokować odbiór, także w trybie
śledzenia RDS. Zjawisko to jest
normalne w przypadku propagacji fal
radiowych i w żadnym wypadku nie jest
oznaką uszkodzenia radioodtwarzacza.
Wybrać "
Lista stacji radio " na
podstronie.
Lub Na
cisnąć
3 lub 4 albo przesunąć kursor
w celu automatycznego wyszukiwania stacji
radiowej w dół lub w górę skali.
Lub
A

by wybrać zapamiętaną stację radiową.
Audio i telematyka

232
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016

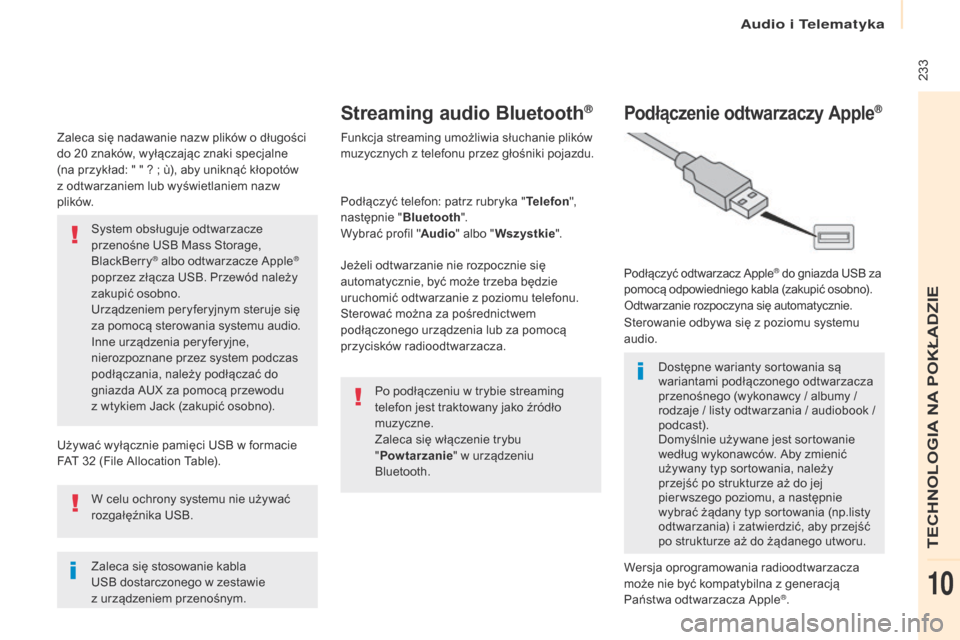

Radioodtwarzacz odtwarza pliki audio
z rozszerzeniem ".wma, .aac, .flac, .ogg, .mp3"
o
przepustowości od 32 Kbs do 320 Kbs.
Obsługuje również VBR (Variable Bit Rate).
Żadne pozostałe formaty plików (.mp4...) nie
mogą być odtwarzane.
Pliki ".wma" powinny być typu wma 9 standard.
Obsługiwane częstotliwości próbkowania to 32,
44 i 48 kHz.

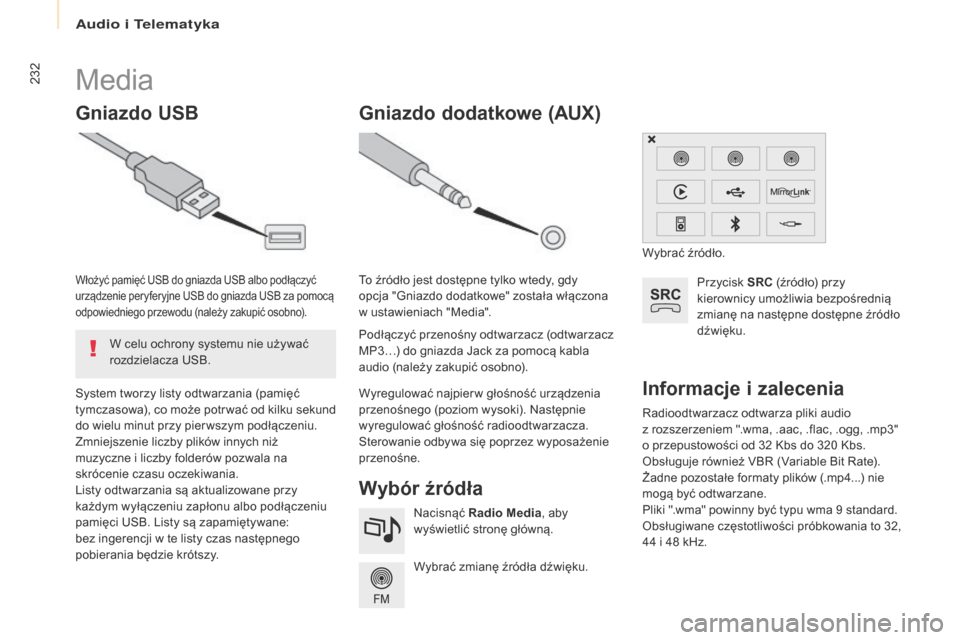

Informacje i zalecenia
Media
gniazdo uSB
W ybór źródła
Przycisk SRC (źródło) przy
kierownicy umożliwia bezpośrednią
zmianę na następne dostępne źródło
dźwięku.
Wybrać zmianę źródła dźwięku. Nacisnąć Radio Media , aby
wyświetlić stronę główną.
System tworzy listy odtwarzania (pamięć
tymczasowa), co może potr wać od kilku sekund
do wielu minut przy pier wszym podłączeniu.
Zmniejszenie liczby plików innych niż
muzyczne i liczby folderów pozwala na
skrócenie czasu oczekiwania.
Listy odtwarzania są aktualizowane przy
każdym wyłączeniu zapłonu albo podłączeniu
pamięci USB. Listy są zapamiętywane:
bez ingerencji w te listy czas następnego
pobierania będzie krótszy.Włożyć pamięć USB do gniazda USB albo podłączyć
urządzenie peryferyjne USB do gniazda USB za pomocą
odpowiedniego przewodu (należy zakupić osobno).
gniazdo dodatkowe (AuX
)
Podłączyć przenośny odtwarzacz (odtwarzacz
MP3…) do gniazda Jack za pomocą kabla
audio (należy zakupić osobno). To źródło jest dostępne tylko wtedy, gdy
opcja "Gniazdo dodatkowe" została włączona
w ustawieniach "Media".
Wyregulować najpier w głośność urządzenia
przenośnego (poziom wysoki). Następnie
wyregulować głośność radioodtwarzacza.
Sterowanie odbywa się poprzez wyposażenie
przenośne. Wybrać źródło.
W celu ochrony systemu nie używać
rozdzielacza USB.
A

233
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016
Zaleca się nadawanie nazw plików o długości
do 20 znaków, wyłączając znaki specjalne
(na przykład: " " ? ; ù), aby uniknąć kłopotów
z odtwarzaniem lub wyświetlaniem nazw
plików.
Używać wyłącznie pamięci USB w formacie
FAT 32 (File Allocation Table). System obsługuje odtwarzacze
przenośne USB Mass Storage,
BlackBerry
® albo odtwarzacze Apple®
poprzez złącza USB. Przewód należy
zakupić osobno.
Urządzeniem peryferyjnym steruje się
za pomocą sterowania systemu audio.
Inne urządzenia peryferyjne,
nierozpoznane przez system podczas
podłączania, należy podłączać do
gniazda AUX za pomocą przewodu
z

wtykiem Jack (zakupić osobno).
Zaleca się stosowanie kabla
USB dostarczonego w zestawie
z

urządzeniem przenośnym.
W celu ochrony systemu nie używać
rozgałęźnika USB.
Streaming audio Bluetooth®
Funkcja streaming umożliwia słuchanie plików
muzycznych z telefonu przez głośniki pojazdu.
Podłączyć telefon: patrz rubryka "
Telefon",
następnie " Bluetooth".
Wybrać profil " Audio" albo " Wszystkie ".
Jeżeli odtwarzanie nie rozpocznie się
automatycznie, być może trzeba będzie
uruchomić odtwarzanie z poziomu telefonu.
Sterować można za pośrednictwem
podłączonego urządzenia lub za pomocą
przycisków radioodtwarzacza.
Po podłączeniu w trybie streaming
telefon jest traktowany jako źródło
muzyczne.
Zaleca się włączenie trybu
"Powtarzanie " w urządzeniu
Bluetooth.
Podłączenie odtwarzaczy Apple®
Podłączyć odtwarzacz Apple® do gniazda USB za
pomocą odpowiedniego kabla (zakupić osobno).
Odtwarzanie rozpoczyna się automatycznie.
Sterowanie odbywa się z

poziomu systemu
audio.
Dostępne warianty sortowania są
wariantami podłączonego odtwarzacza
przenośnego (wykonawcy / albumy /
rodzaje / listy odtwarzania / audiobook

/
p

odcast).
Domyślnie używane jest sortowanie
według wykonawców. Aby zmienić
używany typ sortowania, należy
przejść po strukturze aż do jej
pier wszego poziomu, a następnie
wybrać żądany typ sortowania (np.listy
odtwarzania) i

zatwierdzić, aby przejść
po strukturze aż do żądanego utworu.
Wersja oprogramowania radioodtwarzacza
może nie być kompatybilna z
generacją
Państwa odtwarzacza Apple
®.
Audio i telematyka
TECHNOLOGIA NA POKŁADZIE
10

243
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016

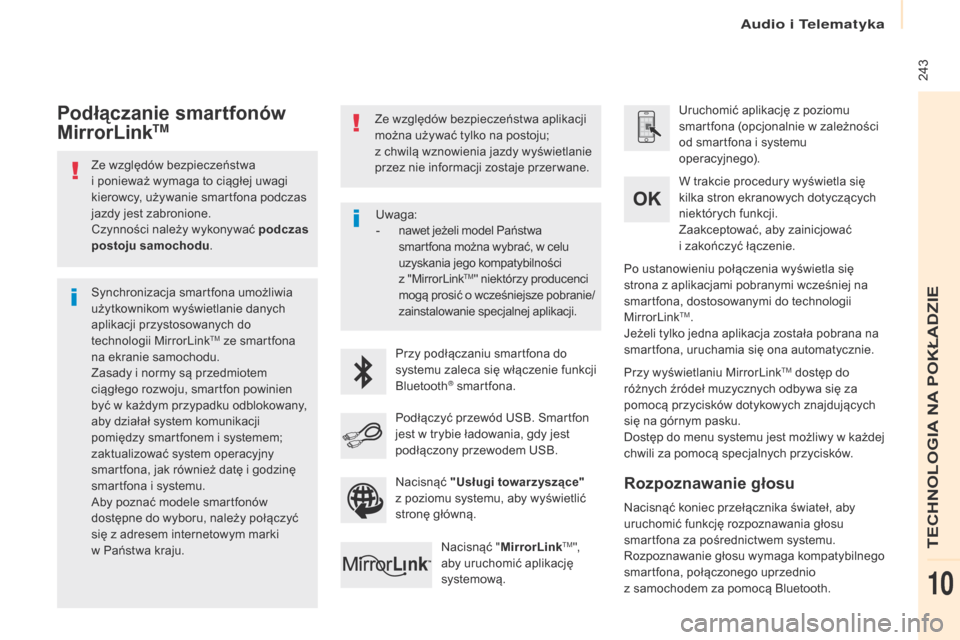

Ze względów bezpieczeństwa
i ponieważ wymaga to ciągłej uwagi
kierowcy, używanie smartfona podczas
jazdy jest zabronione.
Czynności należy wykonywać podczas
postoju samochodu .
Synchronizacja smartfona umożliwia
użytkownikom wyświetlanie danych
aplikacji przystosowanych do
technologii MirrorLink
TM ze smartfona
na ekranie samochodu.
Zasady i normy są przedmiotem
ciągłego rozwoju, smartfon powinien
być w każdym przypadku odblokowany,
aby działał system komunikacji
pomiędzy smartfonem i systemem;
zaktualizować system operacyjny
smartfona, jak również datę i godzinę
smartfona i systemu.
Aby poznać modele smartfonów
dostępne do wyboru, należy połączyć
się z adresem internetowym marki
w

Państwa kraju. Ze względów bezpieczeństwa aplikacji
można używać tylko na postoju;
z
chwilą wznowienia jazdy wyświetlanie
przez nie informacji zostaje przer wane.
Przy podłączaniu smartfona do
systemu zaleca się włączenie funkcji
Bluetooth
® smartfona. Uruchomić aplikację z poziomu
smartfona (opcjonalnie w
zależności
od smartfona i systemu
operacyjnego).
Przy wyświetlaniu MirrorLink
TM dostęp do
różnych źródeł muzycznych odbywa się za
pomocą przycisków dotykowych znajdujących
się na górnym pasku.
Dostęp do menu systemu jest możliwy w każdej
chwili za pomocą specjalnych przycisków. W trakcie procedury wyświetla się
kilka stron ekranowych dotyczących
niektórych funkcji.
Zaakceptować, aby zainicjować
i

zakończyć łączenie.
Podłączyć przewód USB. Smartfon
jest w trybie ładowania, gdy jest
podłączony przewodem USB. Nacisnąć " MirrorLink
TM",
aby uruchomić aplikację
systemową. Po ustanowieniu połączenia wyświetla się
strona z aplikacjami pobranymi wcześniej na
smartfona, dostosowanymi do technologii
MirrorLink
TM.
Jeżeli tylko jedna aplikacja została pobrana na
smartfona, uruchamia się ona automatycznie.
Podłączanie smartfonów
MirrorLinkTM
Nacisnąć koniec przełącznika świateł, aby
uruchomić funkcję rozpoznawania głosu
smartfona za pośrednictwem systemu.
Rozpoznawanie głosu wymaga kompatybilnego
smartfona, połączonego uprzednio
z
samochodem za pomocą Bluetooth.
Rozpoznawanie głosu
Uwaga:
- n awet jeżeli model Państwa
smartfona można wybrać, w celu
uzyskania jego kompatybilności
z
"MirrorLink
TM" niektórzy producenci
mogą prosić o wcześniejsze pobranie/
zainstalowanie specjalnej aplikacji.
Nacisnąć "
us

ługi towarzyszące"
z poziomu systemu, aby wyświetlić
stronę główną.
Audio i telematyka
TECHNOLOGIA NA POKŁADZIE
10
