ad blue Peugeot Partner Tepee 2017 Kezelési útmutató (in Hungarian)

3
Partner2VP_hu_Chap00a_Sommaire_ed02-2016
balkormányos
változat
jobbkormányos
változat
FEDÉLZETI
TECHNOLÓGIA
10.

203-282
T

ARTOZÉKOK
6.
148-152
ELLENŐRZÉSEK
7

.
153-169 GYORS SEGÍTSÉG
8

.
170-192
7" érintőképernyő 203
WIP Sound 265
Utánfutó vontatása
148
Levehető hattyúnyakú vonóhorog

150
Egyéb tartozékok


152
A

motorháztető nyitása

154
Benzinmotor


155
Dízelmotor


156
Folyadékszintek


157
Ellenőrzések


159
Üzemanyag


161
Az üzemanyag-ellátás megszakítása


163
Dízel légtelenítő


szivattyú

163
BlueHDi és

AdBlue
® 164 Akkumulátor
170
Abroncsjavító készlet

172
Kerékcsere

173
Levehető hófogó

179
Hólánc

180
Izzócsere

181 Biztosítékcsere


187 Ablaktörlő lapát


cseréje
191
A
gépjármű vontatása
192
MŰSZAKI

ADATOK
9.

193-201
Méretek 193
Motorok 197
Tömegadatok

197
Azonosító elemek


201A

„Fedélzeti technológia”
c. fejezet az új
rádiónavigációs
berendezéseket mutatja be.
WIP: az új rádiónavigációs
termékcsaládba
tartozó berendezések
elnevezéséből (World In
PEUGEOT) kialakított
mozaikszó.
tartalomjegyzék
tARtALOM

5
Partner2VP_hu_Chap01_vue-ensemble_ed02-2016
KÍVüL
Távirányító 18-19
Elemcsere,
újrainicializálás

19
Kulcs


18
Indítás


55
V

isszagurulás-gátló
56
Központi reteszelés és kireteszelés


18, 27
T

anksapka, üzemanyagtartály

161-162
Üzemanyaghiány

,
dízel légtelenítés

163
AdBlue® folyadék
feltöltése 38-39, 164-169
Ablaktörlő lapátok

191
Külső visszapillantó tükrök

1
10
Oldalsó ismétlő irányjelzők
184
Active City Brake

122-125
Első fényszórók, ködfényszóró, irányjelzők

58-60, 181-184
Fényszórók fénynyalábjának beállítása

60
Első izzók cseréje

181-184
Hófogó


179
Első ajtók

21
Oldalsó tolóajtók

22-23
Kulcs


18
Motorháztető nyitása

154
Biztonsági gyermekzár

147
Emelés, vontatás


192
Hattyúnyakú vonóhorog


148-151
Parkolóradar

1
15-116
Tolatókamera
1
17
Zsiráftető

26
Biztonsági kapcsoló


23
Pótkerék, emelő,


kerékcsere,
szerszámok

173-178
Gumiabroncs-javító készlet


172
Gumiabroncsok felfújása, nyomása


201
Zénith tető


97-98, 101
T

etőcsomagtartó rudak

102
Hátsó világítás, irányjelzők


58-59
Pótféklámpa


186
Hátsó izzók


cseréje

181-182, 185-186
Ajtók, csomagtérajtó


23-25
T

artozékok

152
Méretek


193-196
Fékek, fékbetétek


1

14, 157, 159
Vészfékezés

1

18
ABS, REF

1

18
ASR, ESC

1

19
Grip control

120-121
Active City Brake


122-125Gumiabroncsok, nyomásértékek 201
Hóláncok
180
Keréknyomás-ellenőrzés

41-42
Keréknyomás-ellenőrzés újrainicializálással


43-46
Rendszámtábla-


világítás

186
1
ÁTTEKINTÉS
Képes kereső

12
Partner2VP_hu_Chap01_vue-ensemble_ed02-2016

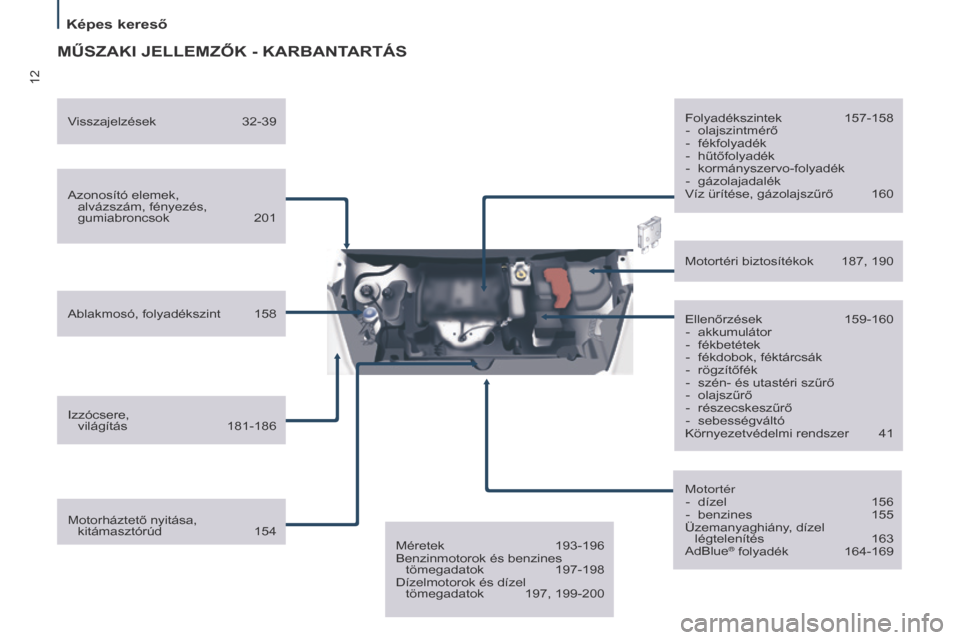

MŰSZAKI jELLEMZŐK - KARbANtARtá S
Azonosító elemek,
alvázszám, fényezés,
gumiabroncsok

201
Ablakmosó, folyadékszint


158
Izzócsere,


világítás

181-186 Ellenőrzések


159-160
-


akkumulátor
-


fékbetétek
-


fékdobok, féktárcsák
-


rögzítőfék
-


szén- és utastéri szűrő
-


olajszűrő
-


részecskeszűrő
-


sebességváltó
Környezetvédelmi rendszer


41
Motortéri biztosítékok


187, 190
Motorháztető nyitása, kitámasztórúd


154 Folyadékszintek


157-158
-

olajszintmérő
-

fékfolyadék
-

hűtőfolyadék
-

kormányszervo-folyadék
-
gázolajadalék
Víz ürítése, gázolajszűrő 160
V isszajelzések
32-39
Motortér-


dízel

156
-


benzines

155
Üzemanyaghiány

, dízel
légtelenítés

163
AdBlue® folyadék 164-169
Méretek
193-196
Benzinmotorok és benzines tömegadatok

197-198
Dízelmotorok és dízel tömegadatok


197, 199-200
Képes kereső

17
Partner2VP_hu_Chap02_eco-conduite_ed02-2016

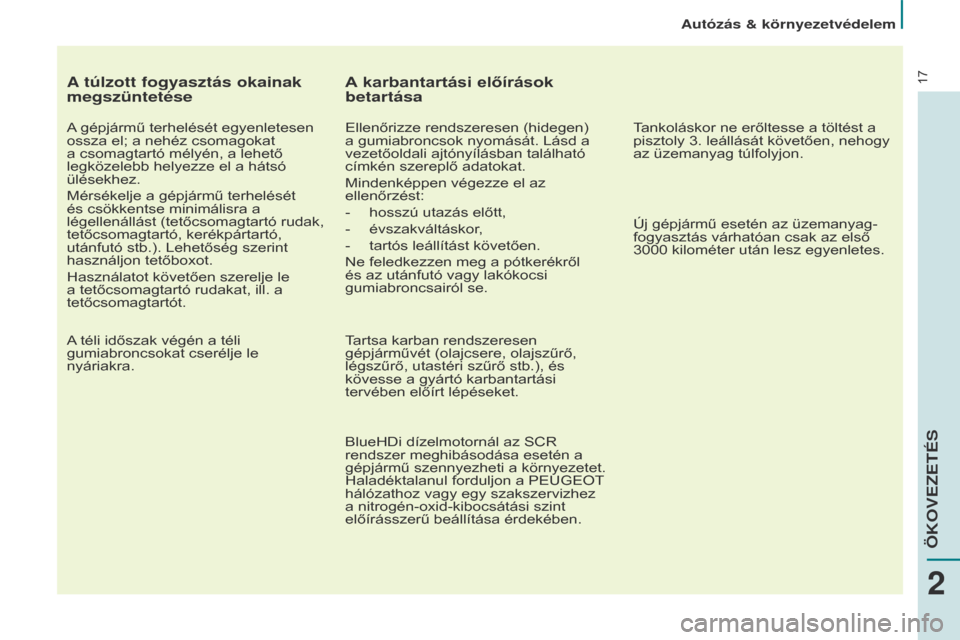

A túlzott fogyasztás okainak
megszüntetése
A gépjármű terhelését egyenletesen
ossza el; a nehéz csomagokat
a csomagtartó mélyén, a lehető
legközelebb helyezze el a hátsó
ülésekhez.
Mérsékelje a gépjármű terhelését
és csökkentse minimálisra a
légellenállást (tetőcsomagtartó rudak,
tetőcsomagtartó, kerékpártartó,
utánfutó stb.). Lehetőség szerint
használjon tetőboxot.
Használatot követően szerelje le
a tetőcsomagtartó rudakat, ill. a
tetőcsomagtartót.
A téli időszak végén a téli
gumiabroncsokat cserélje le
nyáriakra.
A karbantartási előírások
betartása
Ellenőrizze rendszeresen (hidegen)
a gumiabroncsok nyomását. Lásd a
vezetőoldali ajtónyílásban található
címkén szereplő adatokat.
Mindenképpen végezze el az
ellenőrzést:
-
hosszú utazás előtt,
-


évszakváltáskor
,
-

tartós leállítást követően.
Ne feledkezzen meg a pótkerékről
és az utánfutó vagy lakókocsi
gumiabroncsairól se.
T

artsa karban rendszeresen
gépjárművét (olajcsere, olajszűrő,
légszűrő, utastéri szűrő stb.), és
kövesse a gyártó karbantartási
tervében előírt lépéseket.
BlueHDi dízelmotornál az SCR
rendszer meghibásodása esetén a
gépjármű szennyezheti a környezetet.
Haladéktalanul forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez
a nitrogén-oxid-kibocsátási szint
előírásszerű beállítása érdekében. Tankoláskor ne erőltesse a töltést a
pisztoly 3. leállását követően, nehogy
az üzemanyag túlfolyjon.
Új gépjármű esetén az üzemanyag-
fogyasztás várhatóan csak az első
3000 kilométer után lesz egyenletes.
2
ÖKOVEZETÉS
Autózás & környezetvédelem

+
38
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016

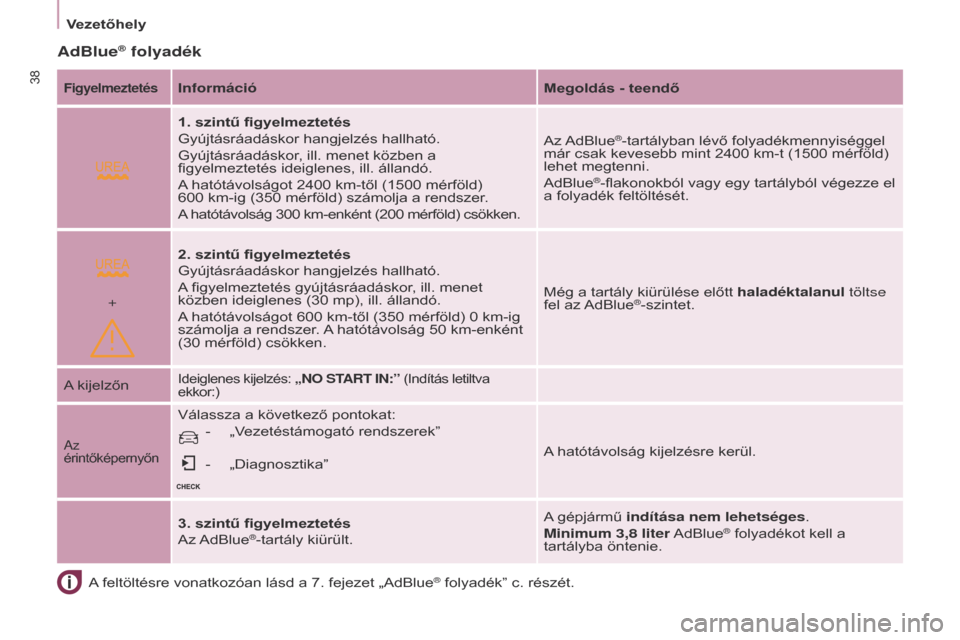

AdBlue® folyadék
A feltöltésre vonatkozóan lásd a 7. fejezet „AdBlue® folyadék” c. részét.
FigyelmeztetésInformációMegoldás - teendő
1. szintű figyelmeztetés
Gyújtásráadáskor hangjelzés hallható.
Gyújtásráadáskor, ill. menet közben a
figyelmeztetés ideiglenes, ill. állandó.
A hatótávolságot 2400 km-től (1500 mérföld)
600 km-ig (350 mérföld) számolja a rendszer.
A hatótávolság 300 km-enként (200 mérföld) csökken. Az AdBlue
®-tartályban lévő folyadékmennyiséggel
már csak kevesebb mint 2400 km-t (1500 mérföld)
lehet megtenni.
AdBlue
®-flakonokból vagy egy tartályból végezze el
a folyadék feltöltését.
2. szintű figyelmeztetés
Gyújtásráadáskor hangjelzés hallható.
A figyelmeztetés gyújtásráadáskor, ill. menet
közben ideiglenes (30 mp), ill. állandó.
A hatótávolságot 600 km-től (350 mérföld) 0 km-ig
számolja a rendszer. A hatótávolság 50 km-enként
(30 mérföld) csökken. Még a tartály kiürülése előtt haladéktalanul töltse
fel az AdBlue
®-szintet.
A kijelzőn
Ideiglenes kijelzés: „NO START IN:” (Indítás letiltva
ekkor:)
Az
érintőképernyőn
Válassza a következő pontokat: -
„V
ezetéstámogató rendszerek”
-

„Diagnosztika” A

hatótávolság kijelzésre kerül.
3. szintű figyelmeztetés
Az AdBlue
®-tartály kiürült. A gépjármű indítása nem lehetséges.
Minimum 3,8 liter AdBlue® folyadékot kell a
tartályba öntenie.
Vezetőhely

+ +
39
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016

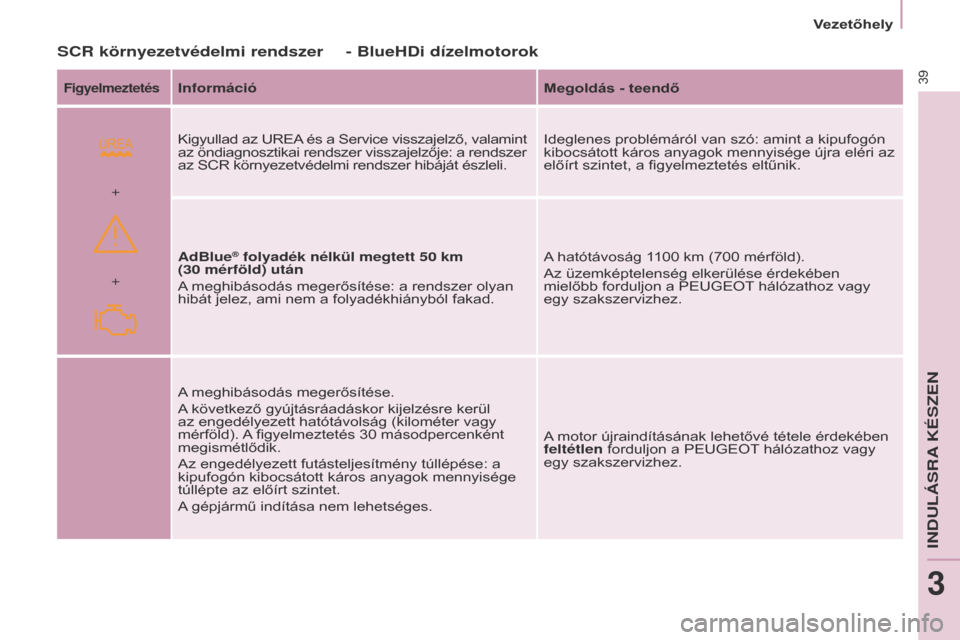

SCR környezetvédelmi rendszer
FigyelmeztetésInformációMegoldás - teendő
Kigyullad az UREA és a Service visszajelző, valamint
az öndiagnosztikai rendszer visszajelzője: a rendszer
az SCR környezetvédelmi rendszer hibáját észleli. Ideglenes problémáról van szó: amint a kipufogón
kibocsátott káros anyagok mennyisége újra eléri az
előírt szintet, a figyelmeztetés eltűnik.
AdBlue
® folyadék nélkül megtett 50 km
(30 mérföld) után
A meghibásodás megerősítése: a rendszer olyan
hibát jelez, ami nem a folyadékhiányból fakad. A hatótávoság 1100 km (700 mérföld).
Az üzemképtelenség elkerülése érdekében
mielőbb forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
A meghibásodás megerősítése.
A következő gyújtásráadáskor kijelzésre kerül
az engedélyezett hatótávolság (kilométer vagy
mérföld). A figyelmeztetés 30 másodpercenként
megismétlődik.
Az engedélyezett futásteljesítmény túllépése: a
kipufogón kibocsátott káros anyagok mennyisége
túllépte az előírt szintet.
A gépjármű indítása nem lehetséges. A motor újraindításának lehetővé tétele érdekében
feltétlen forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
- BlueHDi dízelmotorok
INDULÁSRA KÉSZEN
3
Vezetőhely

47
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016
KARbANtARtá S j ELZŐ
A karbantartási műveletek gyakoriságát
az üzemeltetési feltételekhez igazítja. Több mint 1000
km múlva esedékes
átvizsgálásp éldául: 4800 km-t tehet még
meg a következő átvizsgálásig.
Gyújtásráadáskor néhány másodpercig
a kijelző az alábbiakat mutatja:
Gyújtásráadás után néhány
másodperccel az olajszint jelenik
meg (változattól függően), majd az
összkilométer-számláló visszaáll normál
működésre, és az összkilométert,
valamint a napi megtett kilométert jelzi.
1000
km-en belül esedékes
átvizsgálás
Gyújtásráadást követően néhány
másodpercig a kulcsszimbólum villog, és a
megtehető kilométerek száma jelenik meg:
Néhány másodperccel a
gyújtásráadás után az olajszint
jelenik meg (változattól függően),
majd az összkilométer-számláló
visszaáll normál működésre, és
a kulcsszimbólum tovább világít,
jelezve, hogy közeleg az elvégzendő
átvizsgálás időpontja.
Az átvizsgálás esedékes időpontjának túllépése
Működése
Gyújtásráadást követően néhány
másodpercre megjelenik a
karbantartási műveleteket szimbolizáló
kulcs; az összkilométer-számláló
a következő átvizsgálásig még
megtehető kilométerek számát mutatja
(kerekítve).
Az esedékesség mindig a számláló
legutóbbi lenullázásától kezdődően
kerül kiszámításra (lásd a kapcsolódó
fejezetet).
Az esedékességet két tényező
határozza meg:
-

a megtett kilométerek száma,
-
a legutóbbi átvizsgálás óta eltelt idő.
A

két átvizsgálás között megtehető
kilométerek száma a gépkocsit
használó személy vezetési
szokásainak függvényében
változhat. Járó motornál a kulcs mindaddig
világít, míg a karbantartást el nem
végzi.
BlueHDi dízelmotoroknál a gyújtás
ráadásakor a fenti figyelmeztetés
mellett a szervizlámpa is kigyullad.
Gyújtásráadáskor a
kulcsszimbólum néhány
másodpercig villog, majd
a kijelző azt mutatja, hogy
hány kilométerrel lépte túl az
átvizsgálás esedékes időpontját
.
BlueHDi dízelmotoroknál a
karbantartásra figyelmeztető
kulcs idő előtti kigyulladása a
motorolaj szennyezettsége miatt is
bekövetkezhet (forgalmazó országtól
függően). A motorolaj elhasználódása
a gépjármű használati feltételeitől függ.
INDULÁSRA KÉSZEN
3
Vezetőhely

156
Partner2VP_hu_Chap07_Verification_ed02-2016Partner2VP_hu_Chap07_Verification_ed02-2016
DÍZELMOTOR
4. Fék- és tengelykapcsoló-folyadék
tartálya
5.

Légszűrő
6.


Olajszintmérő pálca
7.


Motorolaj betöltőnyílása 8.

Kormányszervo-folyadék tartálya
9.
Légtelenítő szivattyú
(kivéve BlueHDi motor esetén)
1.

Első ablakmosófolyadék-tartály
2.

Biztosítékdoboz
3.


Hűtőfolyadék-tartály
Akkumulátorcsatlakozók:
+


Pozitív pólus
-


Negatív pólus (testpont)
A

motortérben végzett műveleteknél mindig legyen nagyon óvatos.
Motortér

163
Partner2VP_hu_Chap07_Verification_ed02-2016Partner2VP_hu_Chap07_Verification_ed02-2016
díZEL LÉ gt ELEN ít Ő
SZIV

A
ttyú
Az üzemanyag kifogyása esetén az
üzemanyagrendszert fel kell tölteni és légteleníteni kell.
Más HDi motorok
- Töltsön az üzemanyagtartályba
legalább öt liter gázolajat.
-

Működtesse a motortérben, a
védőfedél alatt található kézi
légtelenítő szivattyút.
-


Indítózzon, amíg a motor be nem
indul.
BlueHDi motor
- Töltsön legalább 5 liter gázolajat az
üzemanyagtartályba.
-

Adja rá a gyújtást (de ne indítsa be
a motort).
-


Várjon 6
másodpercet, majd vegye
le a gyújtást.
-

Ismételje meg a műveletet tízszer
.
-

A
motor beindításához használja az
önindítót.
AZ üZEMANYAG-ELLÁTÁS
MEGSZAKÍTÁSA
Jelentősebb ütközés esetén külön rendszer
gondoskodik a motor üzemanyag-
ellátásának automatikus megszakításáról.
A visszajelzés villogását a
képernyőn megjelenő üzenet
kíséri.
Ellenőrizze, hogy a gépjármű
közelében nem tapasztalható-e
üzemanyagszag és -szivárgás, majd
állítsa helyre az üzemanyag-ellátást:
-

vegye le a gyújtást (ST
OP helyzet),
-

vegye ki a gyújtáskulcsot,
-


helyezze vissza a gyújtáskulcsot,
-


adja rá a gyújtást és indítson.
ELLENŐRZÉSEK
7
AdBlue® folyadék

164
Partner2VP_hu_Chap07_Verification_ed02-2016Partner2VP_hu_Chap07_Verification_ed02-2016
BLUEHDI ÉS A D B LUE®
SCR technológia
Az AdBlue® az SCR rendszer
működéséhez szükséges folyadék
kereskedelmi elnevezése. A BlueHDi rendszer célja a nitrogén-
oxid-kibocsátás (NOx) akár 90%-os
csökkentése azáltal, hogy egy speciális
SCR (Selective Catalytic Reduction)
katalizátor segítségével vízgőzzé és
nitrogénné alakítja a nitrogén-oxidokat.
Ez a célkitűzés megfelel az Európai
Unió által a belső égésű motorok
károsanyag-kibocsátásának
csökkentése érdekében elfogadott
„Euro 6” kibocsátási normáknak.
A BlueHDi motorokhoz tartozó
SCR technológia AdBlue
® folyadék
befecskendezését követeli meg a
kipufogórendszerbe. A BlueHDi gépjárművek speciális
AdBlue®-tartállyal rendelkeznek,
melynek űrtartalma 17 liter.
A tartályon külső töltőnyílás található
az üzemanyagtartálytól balra, kék
kupakkal.
Az AdBlue
®-tartály feltöltése 5 vagy
10 literes kannákból, ill. 1,89 literes
flakonokból történik, ill. olyan
töltőállomásokon is elvégezhető,
melyek rendelkeznek speciális
AdBlue
®-kúttal könnyű gépjárművek
számára.
Adott esetben a művelet
elvégzését kérheti a P
euge O t

hálózatban vagy egy
szakszervizben tett látogatásakor is.
Figyelem! Egyes töltőállomások
nagyteljesítményű kútjai kizárólag
tehergépjárművek és autóbuszok
tartályainak feltöltésére alkalmasak,
és nem felelnek meg személyautók ill.
kishaszonjárművek részére.
Ne használja ezeket a kutakat!
AdBlue® folyadék
