Partner2VP_hu_Chap00a_Sommaire_ed02-2016
balkormányos
változat
jobbkormányos
változat
FEDÉLZETI
TECHNOLÓGIA
10.

203-282
T

ARTOZÉKOK
6.
148-152
ELLENŐRZÉSEK
7

.
153-169 GYORS SEGÍTSÉG
8

.
170-192
7" érintőképernyő 203
WIP Sound 265
Utánfutó vontatása
148
Levehető hattyúnyakú vonóhorog

150
Egyéb tartozékok


152
A

motorháztető nyitása

154
Benzinmotor


155
Dízelmotor


156
Folyadékszintek


157
Ellenőrzések


159
Üzemanyag


161
Az üzemanyag-ellátás megszakítása


163
Dízel légtelenítő


szivattyú

163
BlueHDi és

AdBlue
® 164 Akkumulátor
170
Abroncsjavító készlet

172
Kerékcsere

173
Levehető hófogó

179
Hólánc

180
Izzócsere

181 Biztosítékcsere


187 Ablaktörlő lapát


cseréje
191
A
gépjármű vontatása
192
MŰSZAKI

ADATOK
9.

193-201
Méretek 193
Motorok 197
Tömegadatok

197
Azonosító elemek


201A

„Fedélzeti technológia”
c. fejezet az új
rádiónavigációs
berendezéseket mutatja be.
WIP: az új rádiónavigációs
termékcsaládba
tartozó berendezések
elnevezéséből (World In
PEUGEOT) kialakított
mozaikszó.
tartalomjegyzék
tARtALOM

13

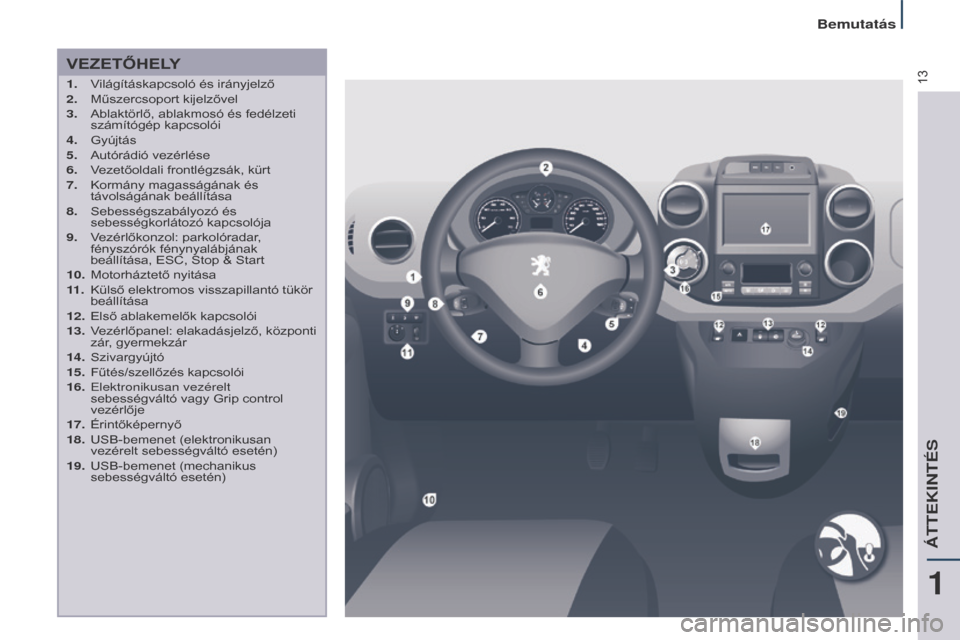

Partner2VP_hu_Chap01_vue-ensemble_ed02-2016
VEZEtŐhELy
1. Világításkapcsoló és irányjelző
2. Műszercsoport kijelzővel
3.

Ablaktörlő, ablakmosó és fedélzeti
számítógép kapcsolói
4.


Gyújtás
5.


Autórádió vezérlése
6.


V
ezetőoldali frontlégzsák, kürt
7.

Kormány magasságának és
távolságának beállítása
8.


Sebességszabályozó és
sebességkorlátozó kapcsolója
9.


V
ezérlőkonzol: parkolóradar,
fényszórók fénynyalábjának
beállítása, ESC, Stop & Start
10.

Motorháztető nyitása
11

.
Külső elektromos visszapillantó tükör
beállítása
12.


Első ablakemelők kapcsolói
13.


V
ezérlőpanel: elakadásjelző, központi
zár, gyermekzár
14.

Szivargyújtó
15.


Fűtés/szellőzés kapcsolói
16.

e lektronikusan vezérelt
sebességváltó vagy Grip control
vezérlője
17.

Érintőképernyő
18.


USB-bemenet (elektronikusan
vezérelt sebességváltó esetén)
19.


USB-bemenet (mechanikus
sebességváltó esetén)
1
ÁTTEKINTÉS
Bemutatás

14

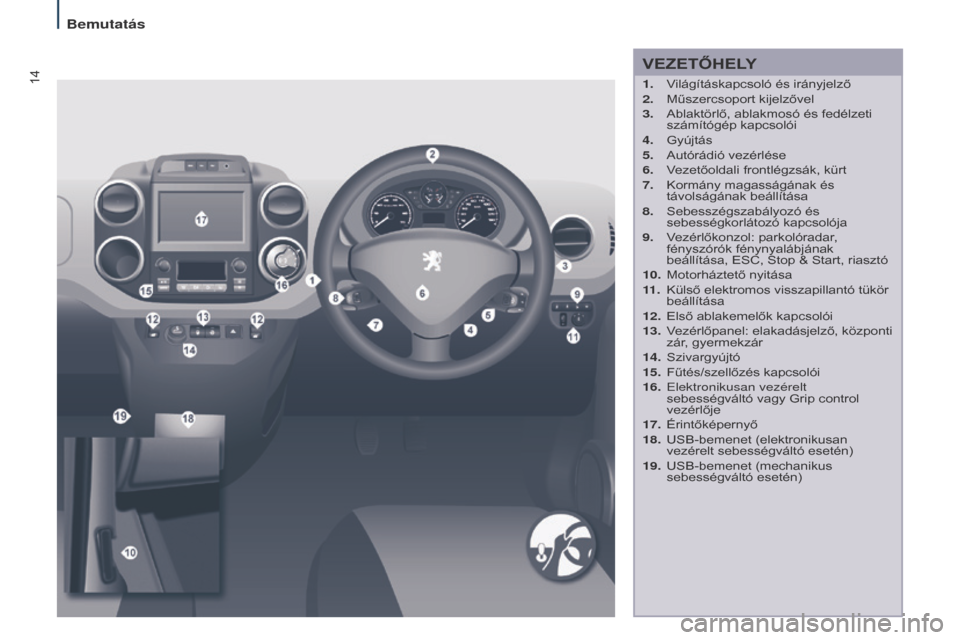

Partner2VP_hu_Chap01_vue-ensemble_ed02-2016
VEZEtŐhELy
1. Világításkapcsoló és irányjelző
2. Műszercsoport kijelzővel
3.

Ablaktörlő, ablakmosó és fedélzeti
számítógép kapcsolói
4.


Gyújtás
5.


Autórádió vezérlése
6.


V
ezetőoldali frontlégzsák, kürt
7.

Kormány magasságának és
távolságának beállítása
8.


Sebesszégszabályozó és
sebességkorlátozó kapcsolója
9.


V
ezérlőkonzol: parkolóradar,
fényszórók fénynyalábjának
beállítása, ESC, Stop & Start, riasztó
10.

Motorháztető nyitása
11

.
Külső elektromos visszapillantó tükör
beállítása
12.


Első ablakemelők kapcsolói
13.


V
ezérlőpanel: elakadásjelző, központi
zár, gyermekzár
14.

Szivargyújtó
15.


Fűtés/szellőzés kapcsolói
16.

e lektronikusan vezérelt
sebességváltó vagy Grip control
vezérlője
17.

Érintőképernyő
18.


USB-bemenet (elektronikusan
vezérelt sebességváltó esetén)
19.


USB-bemenet (mechanikus
sebességváltó esetén)
Bemutatás

105
Partner2VP_hu_Chap04_Ergonomie_ed02-2016Partner2VP_hu_Chap04_Ergonomie_ed02-2016
12 voltos csatlakozó
(max. 120 W)
Az akkumulátor lemerülésének
elkerülése végett javasoljuk, hogy
korlátozza a használatát.
Védőháló
Nyissa ki az akasztók fedelét.
Miután a rudat negyed fordulattal
elfordította, rögzítse a háló felső részét
a horgokba.
Ellenőrizze, hogy a rúd vége valóban
bekerült-e a mélyedés fémrészébe.
Rögzítse a hevedereket a
padlólemezen kialakított pontokhoz.
A hevederek segítségével feszítse ki a
hálót.
Rögzítőgyűrűk
A rögzítőgyűrűkkel a rakomány a
padlólemezhez rögzíthető.
A P
euge
O
t
által nem
jóváhagyott elektromos
berendezés csatlakoztatása
(pl.


USB-csatlakozós töltő) működési
zavart okozhat a gépjármű elektromos
rendszerében (rossz rádióvétel,
a

képernyőkijelzés zavara stb.).
ERGONÓMIA és KÉNYELEM
4
Élet az autóban

113
Partner2VP_hu_Chap05_Securite_ed02-2016
A gépjármű különböző helyein
matricák találhatók, melyek
biztonsági figyelmeztetéseket,
ill. gépjármű-azonosító adatokat
tartalmaznak. Ne távolítsa el a
matricákat, mert gépjárműve szerves
részét képezik.
áLtAL á NOS b IZ tONS ág I A já NL á SOK
A gépjárművön történő
bármilyen beavatkozás esetén
forduljon olyan szakszervizhez,
amely rendelkezik a beavatkozás
elvégzéséhez szükséges műszaki
információkkal és szakértelemmel,
valamint a megfelelő felszereltséggel.
A P
euge O t
hálózat garantáltan
biztosítja ezeket az Ön számára.
f
elhívjuk figyelmét a következő
fontos tudnivalókra:
-
Az
Automobiles PEUGEOT által
nem jóváhagyott elektromos
berendezés vagy tartozék
felszerelése túlfogyasztáshoz
és gépjárműve elektromos
rendszerének meghibásodásához
vezethet. Kérjük, látogasson el a
PEUGEOT hálózatba, és tekintse
meg az ajánlott tartozékok kínálatát.
- Biztonsági okokból a gépjármű
elektronikus fedélzeti
rendszereihez kapcsolódó
diagnosztikai csatlakozóhoz
kizárólag a PEUGEOT
hálózat,
ill. a szakszervizek szakemberei
férhetnek hozzá, akik rendelkeznek
a megfelelő eszközökkel
(a
fedélzeti elektronikus rendszerek
működési rendellenességei súlyos
meghibásodást vagy balesetet
okozhatnak). E figyelmeztetés
figyelmen kívül hagyása esetén
a gyártó nem vállal semminemű
felelősséget.
-

Az
Automobiles PEUGEOT
által nem ajánlott, ill. nem
engedélyezett, vagy a
gyártó műszaki előírásainak
figyelembevétele nélkül elvégzett
bármilyen módosítás vagy
változtatás a jogszabályi, ill. a
szerződéses jótállás megszűnését
vonja maga után. Rádiókommunikációs
tartozék
adóberendezés
beszerelése
Külső antennával rendelkező, utólagos
beszerelésű rádiókommunikációs
adóberendezés telepítését megelőzően
feltétlenül érdeklődjön a PEUGEOT
hálózatnál arról, hogy a gépjárművek
elektromágneses kompatibilitására
vonatkozó irányelvnek (2004/104/EK)
megfelelően milyen tulajdonságokkal
(frekvenciasáv, max. kimeneti
teljesítmény, antenna helyzete,
speciális telepítési követelmények)
rendelkező adókészülékek szerelhetők
be a gépjárműbe.
Az adott országban érvényes
jogszabályok értelmében
előfordulhat, hogy bizonyos
biztonsági felszerelések kötelező
tartozékoknak minősülnek:
fényvisszaverő láthatósági mellény,
elakadásjelző háromszög, izzókészlet,
cserebiztosítékok, tűzoltó készülék,
elsősegélydoboz, hátsó sárfogók stb.
Biztonságos vezetés
BIZtONSÁg
5

152
Partner2VP_hu_Chap06_Accessoire_ed02-2016Partner2VP_hu_Chap06_Accessoire_ed02-2016
EGYÉB TARTOZÉKOK
A gondosan tesztelt és mind megbízhatósági,
mind biztonsági szempontból kifogástalan
tartozékokat és alkatrészeket kifejezetten az
Ön gépjárműve számára fejlesztették ki. A
rendszeresített tartozékok és eredeti alkatrészek
széles választéka áll a rendelkezésére.
A termékek egy másik - a kényelem, a szabadidő
és a karbantartás köré csoportosított - választéka
is a rendelkezésére áll:
Behatolásgátló riasztóberendezés, üvegekbe
gravírozott rendszám, elsősegélydoboz,
fényvisszaverő biztonsági mellény, első és
hátsó parkolóradar, elakadásjelző háromszög,
kerékőrcsavar alumínium keréktárcsához stb.
Légzsák-kompatibilis üléshuzatok
az első ülésekhez, üléspad,
gumiszőnyeg, szőnyeg, hóláncok,
sötétítők, csomagtérajtóra szerelhető
kerékpártartó stb.
A pedálok zavartalan kezelése
érdekében:
-
ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és
rögzítésére,
-


soha ne helyezzen egymásra több
védőszőnyeget. Autórádiók, kihangosító szett,


hangszórók, CD-váltó, navigációs
berendezés, USB Box, videokészlet stb.
A kereskedelmi forgalomban
kapható audio- és telematikai
berendezések beszereléséhez
kapcsolódó szigorú műszaki
követelményekre való tekintettel
figyelembe kell venni az adott eszköz
műszaki jellemzőit, és meg kell
győződni arról, hogy kompatibilis-e
a gépjármű szériafelszereléseinek
teljesítményével. Előzetesen mindig
érdeklődjön a PEUGEOT hálózatban.
A tetőrudak maximális teherbírása
- Hosszanti rudakon elhelyezett
keresztirányú rudak: 75
kg (ezek
a rudak a Zénith tetőre nem
szerelhetők fel).
Rádiókommunikációs berendezés
beszerelése
Mielőtt utólagos beszerelésű,
külső antennával rendelkező
rádiókommunikációs berendezést
szerelne be gépjárművébe, kérjük,
lépjen kapcsolatba a PEUGEOT
hálózattal.
A PEUGEOT hálózatban tájékoztatni
fogják a gépjárművek elektromágneses
kompatibilitására vonatkozó irányelvvel
(2004/104/EK) összhangban
beszerelhető berendezések műszaki
jellemzőiről (frekvenciasáv, maximális
kimenő teljesítmény, antennapozíció,
speciális beszerelési feltételek). Első sárfogók, hátsó sárfogók,
15/17
colos alumínium keréktárcsák,
kerékjárat-burkolat, bőrborítású
kormány stb.
Ablakmosó folyadék, külső és belső
tisztító- és ápolószerek, izzókészlet
stb.
Az Automobiles PEUGEOT
által nem rendszeresített
elektromos berendezés vagy
tartozék beszerelése a gépjármű
elektronikus rendszerének
meghibásodását okozhatja. Kérjük,
vegye ezt figyelembe, és javasoljuk,
hogy tanácsért mindig forduljon a
márkaképviseletekhez, ahol örömmel
bemutatják Önnek a rendszeresített
tartozékok és alkatrészek teljes
választékát.
Bizonyos országokban kötelező a
gépjárműben tartani fényvisszaverő
biztonsági mellényt, elakadásjelző
háromszöget és csereizzókészletet.
Felszerelések

171
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016
ENERGIATAKARÉKOS üZEMMÓD
A motor leállítását követően a
gyújtáskulcs gyújtás helyzetében
bizonyos funkciók (ablaktörlő,
ablakemelő, plafonlámpák,
autórádió stb.) csak harminc percig
használhatók, hogy ne merüljön le az
akkumulátor.
A harminc perc elteltével az aktív
funkciók készenléti állapotba kerülnek,
az akkumulátor visszajelzése pedig
a képernyőn megjelenő üzenet
kíséretében villogni kezd.
A funkciók azonnali
visszakapcsolásához indítsa be a
motort, és néhány pillanatig hagyja
járni.
Az újbóli rendelkezésre állás ideje a
motor járatási idejének duplája, de
mindig 5 és 30 perc közötti időtartam.
Lemerült akkumulátorral a motort
nem lehet beindítani.
Akkumulátor
GYORS SEGÍTSÉG
8

188
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016

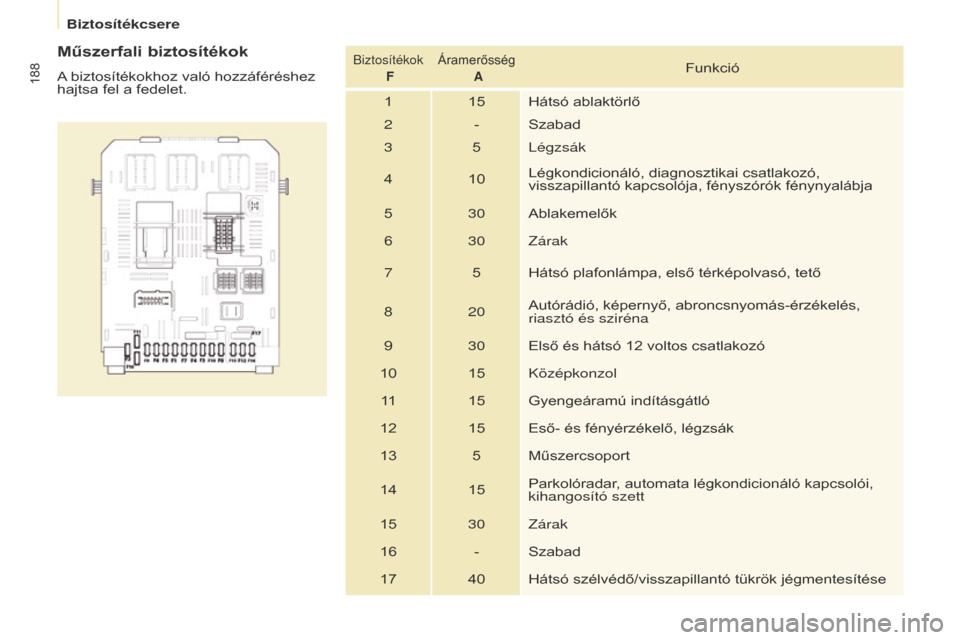

Műszerfali biztosítékok
A biztosítékokhoz való hozzáféréshez
hajtsa fel a fedelet.
Biztosítékok F Áramerősség
AFunkció
1 15 Hátsó ablaktörlő
2 - Szabad
3 5Légzsák
4 10 Légkondicionáló, diagnosztikai csatlakozó,
visszapillantó kapcsolója, fényszórók fénynyalábja
5 30Ablakemelők
6 30 Zárak
7 5 Hátsó plafonlámpa, első térképolvasó, tető
8 20Autórádió, képernyő, abroncsnyomás-érzékelés,
riasztó és sziréna
9 30Első és hátsó 12 voltos csatlakozó
10 15 Középkonzol
11 15 Gyengeáramú indításgátló
12 15 Eső- és fényérzékelő, légzsák
13 5 Műszercsoport
14 15 Parkolóradar, automata légkondicionáló kapcsolói,
kihangosító szett
15 30 Zárak
16 - Szabad
17 40 Hátsó szélvédő/visszapillantó tükrök jégmentesítése
Biztosítékcsere

203
Partner2VP_hu_Chap10a_SMEGplus_ed02-2016
7" érintőképernyő
GpS-navigáció - Multimédiás autórádió - Bluetooth® telefon
tartalom
Első lépések
2 04
Kormánynál elhelyezett kapcsolók

2
06
Menük
2

07
Navigáció
2

08
Navigáció - célravezetés

2
16
Közlekedés
2

20
Rádió - Média

2
22
Rádió

2
28
DAB (Digital Audio Broadcasting) rádió

2
30
Média
2

32
Beállítások

2
34
Internetes szolgáltatások
2

42
MirrorLink
tM 2 42
CarPlay® 24 6
Telefon
2
48
Gyakori kérdések

2
56
A rendszer olyan védelemmel rendelkezik, amely kizárólag az Ön
gépjárművében történő működését teszi lehetővé. Biztonsági okokból a nagy figyelmet igénylő műveleteket a
vezető kizárólag álló gépjárműben hajthatja végre.
Az energiatakarékos üzemmódra való átállást jelző üzenet
a használatban lévő elektromos berendezések készenléti
üzemmódba kapcsolásáról tájékoztat.
Lásd az „Energiatakarékos üzemmód” c. részt.
Audio- és telematikai berendezések
FeD

205
Partner2VP_hu_Chap10a_SMEGplus_ed02-2016
Hangerő beállítása (minden hangforrásé
független, a közúti információké (TA) és a
navigációs üzeneteké is)
A hangerő növelésére, ill. csökkentésére
szolgáló gombok együttes lenyomásával tudja
elnémítani a hangot.
Valamelyik hangerőállító gomb megnyomásával
tudja visszaállítani a hangot.A menüképernyőhöz nyomja meg a
MENU
gombot.
Hangerő növelése
Hangerő csökkentése
Hangforrás kiválasztása (változattól függően):
-

F

M / DAB* / AM rádiók*
-

U

SB pendrive
-
M

irrorLink
tM vagy CarPlay® technológiás
okostelefon
-

B

luetoothszal* és Bluetooth multimédiás
átvitellel (streaming)* csatlakoztatott
telefon
-

A J

ack tartozékcsatlakozón keresztül
(a kábel nem tartozék) csatlakoztatott
médialejátszó
* Felszereltségtől függően.
Gyors elérés: az érintőképernyő felső
részén elhelyezett gombokkal közvetlenül
is kiválasztható a hangforrás és elérhető a
rádióadók listája (vagy a hangforrástól függően
a zeneszámok).
A képernyő „rezisztív” típusú, vagyis
erőteljes nyomásra van szükség,
különösen az ún. „csúsztatott”
mozdulatoknál (listák görgetése,
térkép mozgatása stb.). Az egyszerű
simítás nem elegendő. A képernyő nem
veszi figyelembe a több ujjal történő
nyomást.
A képernyő bármilyen hőmérsékleten,
kesztyűben is használható. Nagy melegben a rendszer
védelme érdekében csökkenhet a
hangerő. Amint csökken az utastér
hőmérséklete, a hangerő visszatér az
eredeti beállításhoz.
A képernyő karbantartásához
használjon finom, nem dörzsölő kendőt
(szemüvegtörlő), tisztítószer nélkül.
Ne használjon hegyes tárgyat a
képernyőn.
Nedves kézzel ne érintse meg a
képernyőt.
Audio- és telematikai berendezések
FEDÉLZETI TECHNOLÓGIA
10
