179
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016
LEVEhEtŐ hófOgó
( ZÁRÓELEM )
A rendeltetési helytől függően
rendelkezésre álló levehető hófogó az
első lökhárító alsó részére szerelhető
fel azért, hogy megakadályozza a
hó felcsapódását a fűtésrendszer
hűtőventilátoráig.
Felszerelés Eltávolítás
- A hófogót illessze az első
lökhárítóra a középpontot jelző A
jellel szembe.
-

A
sarkokban található B fülek
megnyomásával rögzítse a helyére.
Ha a külső hőmérséklet
meghaladja a 10

°C-t (vagyis ha
nem áll fenn a havazás veszélye),
vagy ha vontatni akar, ne felejtse el
eltávolítani a hófogót. -
Illesszen egy csavarhúzót a fülek
mellett található lyukba.
-

Felfelé irányuló mozdulattal
pattintsa ki egymás után mind a
négy

B fület.
GYORS SEGÍTSÉG
8
Hófogó

180
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016
HÓLÁNC
Téli időjárás esetén a hólánc javítja a
meghajtást és a gépjármű viselkedését
fékezéskor.A hóláncot a meghajtott kerekekre
kell felszerelni. Mankókerék típusú
pótkerékre tilos felszerelni. Kérjük, vegye figyelembe a
hóláncok használatára és
a megengedett legnagyobb
sebességre vonatkozó törvényi
szabályozást. Szerelési javaslatok
F

Ha útja során fel kell szerelnie a
hóláncokat, állítsa le a gépjárművet
az út szélén, egy sima felületen.
F


Húzza be a rögzítőféket,
és szükség esetén ékelje
ki a kerekeket a gépjármű
megcsúszásának elkerülése
érdekében.
F


Szerelje fel a hóláncokat a gyártó
utasításai alapján.
F


Lassan indítson, és haladjon
néhány percig anélkül, hogy
átlépné az 50

km/h sebességet.
F

Állítsa le a gépjárművet, és
ellenőrizze a hóláncok feszességét.Javasoljuk, hogy gyakorolja a
hólánc felszerelését indulás előtt
sima, száraz úton.
Kizárólag a gépjárművén található
keréktípushoz való hóláncot
használjon:
A

hóláncokkal kapcsolatos bővebb
információért forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez. Eredeti
gumiabroncsméret Maximális
láncszemméret
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Lehetőség szerint ne autózzon
olyan úton, amelyik nincs
behavazva, hogy ne rongálja
a hóláncot és az útfelüleletet.
Ha gépjárműve könnyűfém
keréktárcsákkal rendelkezik,
ellenőrizze, hogy a hólánc és annak
egyetlen rögzítőeleme se érintkezzen a
keréktárcsával.
Hólánc

181
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016
IZZÓCSERE
A típus
Teljes egészében üvegből
készült izzó: óvatosan
húzza, mert belsejében
nyomás uralkodik.
C típus
Halogénizzó: mozdítsa ki
a rögzítőrugót a helyéről. B típus
Bajonettes izzó: nyomja
meg az izzót, majd
fordítsa el az óramutató
járásával ellentétes
irányba.
Izzótípusok
Gépjárművében különböző típusú
izzók találhatók.
Eltávolításukhoz:
D típus
Fénykibocsátó dióda
(LED): a nappali lámpák
cseréje érdekében
forduljon a PEUGEOT
hálózathoz vagy egy
szakszervizhez.
GYORS SEGÍTSÉG
8
Izzócsere

182
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016
2. helyzetjelző lámpák
A típus, W5W - 5W
-

A
guminyelv meghúzásával
távolítsa el a borítást.
-

A
csatlakozót meghúzva vegye
ki a nyomással beillesztett
izzófoglalatot.
-

Cserélje ki az izzót.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.
Első fényszórók
1. tompított fényszórók / t ávolsági
fényszórók
C típus, H4 - 55W
-

A
guminyelv meghúzásával
távolítsa el középen a borítást.
-

Kösse ki az elektromos csatlakozót.
-


Szabadítsa ki a rögzítőnyelvet.
-


Gondosan ügyelve arra, hogy
az izzó fémrésze pontosan
ille

szkedjen a fényszórón található
hornyozatba, cserélje ki az izzót.
-

Helyezze vissza a rögzítőnyelvet.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.
Mosás nagynyomású vízsugárral Nyissa ki a motorháztetőt. Az izzókhoz
való hozzáféréshez nyúljon be az
optikai egység mögé.
Az izzók visszahelyezésekor
fordított sorrendben hajtsa végre
a műveleteket, és ellenőrizze a
motorháztető megfelelő záródását.
A halogénizzók cseréjét kikapcsolt
fényszóróknál kell elvégezni.
Várjon néhány percet (súlyos
égési sérülés veszélye áll fenn). Ne
fogja meg puszta kézzel az izzókat,
használjon nem bolyhosodó rongyot.
A lámpatesten belüli páralecsapódás
természetes jelenség. A gépjármű
használata során a pára eltűnik.
Az izzók cseréjét levett gyújtással vagy
kikötött akkumulátorral kell elvégezni.
A cserét követően az akkumulátor
visszakötésével várjon kb. három
percet.
A beavatkozásokat követően
ellenőrizze a fényszórók megfelelő
működését.
Ha a makacs szennyeződések
eltávolításához ezt a mosási
módot választja, a fényszórók
védőrétegének és szigetelésének
megóvása érdekében a vízsugárral
kerülje el a fényszórókat és azok
közvetlen környékét.
Izzócsere

183
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016

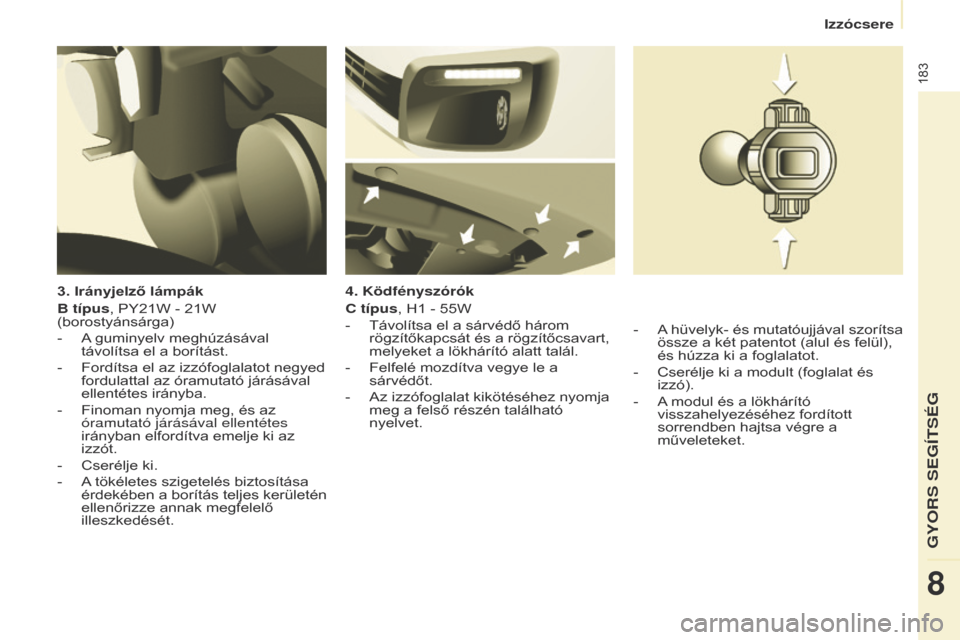

3. Irányjelző lámpák
B típus, PY21W - 21W
(borostyánsárga)
-
A
guminyelv meghúzásával
távolítsa el a borítást.
-

Fordítsa el az izzófoglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.
-


Finoman nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki az
izzót.
-


Cserélje ki.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését. 4. Ködfényszórók
C típus, H1 - 55W
-

Távolítsa el a sárvédő három
rögzítőkapcsát és a rögzítőcsavart,
melyeket a lökhárító alatt talál.
-


Felfelé mozdítva vegye le a
sárvédőt.
-


Az izzófoglalat kikötéséhez nyomja
meg a felső részén található
nyelvet.-


A
hüvelyk- és mutatóujjával szorítsa
össze a két patentot (alul és felül),
és húzza ki a foglalatot.
-

Cserélje ki a modult (foglalat és
izzó).
-


A
modul és a lökhárító
visszahelyezéséhez fordított
sorrendben hajtsa végre a
műveleteket.
GYORS SEGÍTSÉG
8
Izzócsere

184
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016

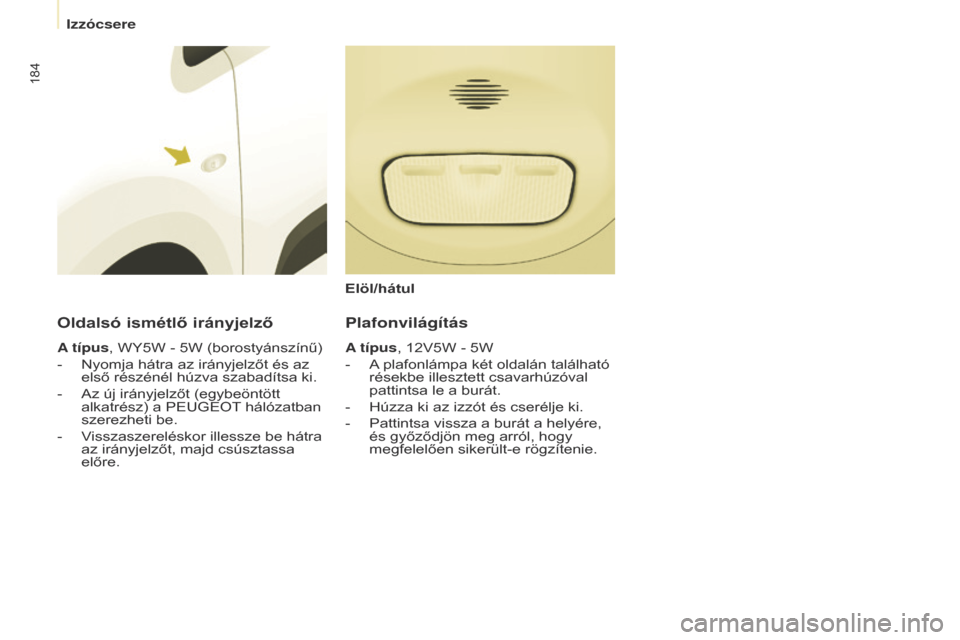

Oldalsó ismétlő irányjelző
A típus, WY5W - 5W (borostyánszínű)
-
Nyomja hátra az irányjelzőt és az
első részénél húzva szabadítsa ki.
-


Az új irányjelzőt (egybeöntött
alkatrész) a PEUGEOT

hálózatban
szerezheti be.
-

V
isszaszereléskor illessze be hátra
az irányjelzőt, majd csúsztassa
előre.
plafonvilágítás
A típus, 12V5W - 5W
-

A
plafonlámpa két oldalán található
résekbe illesztett csavarhúzóval
pattintsa le a burát.
-

Húzza ki az izzót és cserélje ki.
-


Pattintsa vissza a burát a helyére,
és győződjön meg arról, hogy
megfelelően sikerült-e rögzítenie.
Elöl/hátul
Izzócsere

185
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016

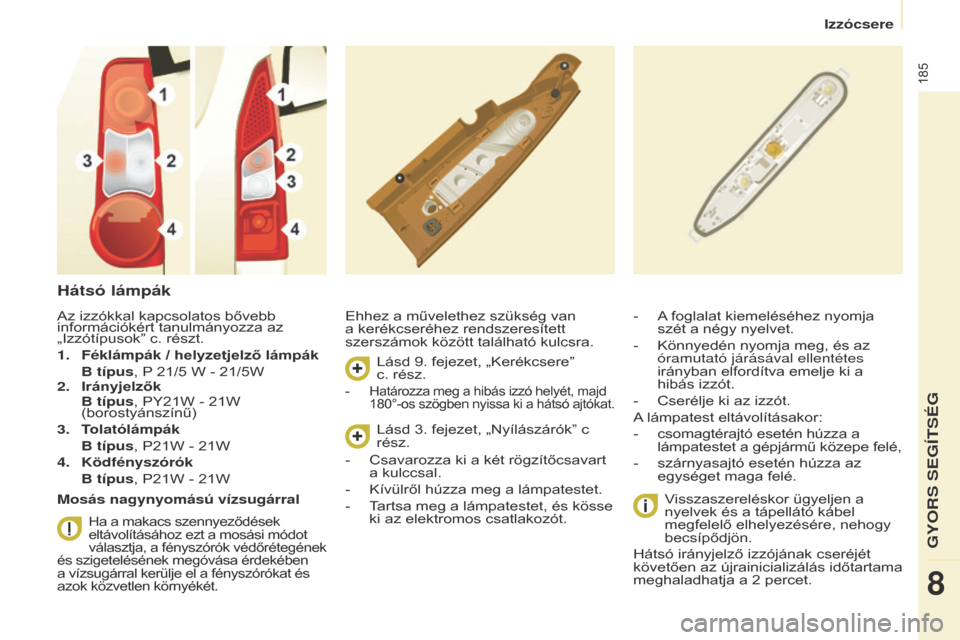

Hátsó lámpák
Ehhez a művelethez szükség van
a kerékcseréhez rendszeresített
szerszámok között található kulcsra.Visszaszereléskor ügyeljen a
nyelvek és a tápellátó kábel
megfelelő elhelyezésére, nehogy
becsípődjön.
Hátsó irányjelző izzójának cseréjét
követően az újrainicializálás időtartama
meghaladhatja a 2
percet.
-
A foglalat kiemeléséhez nyomja
szét a négy nyelvet.
-

Könnyedén nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki a
hibás izzót.
-


Cserélje ki az izzót.
A

lámpatest eltávolításakor:
-

csomagtérajtó esetén húzza a

lámpatestet a gépjármű közepe felé,
-

szárnyasajtó esetén húzza az
egységet maga felé.
Az izzókkal kapcsolatos bővebb
információkért tanulmányozza az
„Izzótípusok” c. részt.
1.


Féklá

mpák / helyzetjelző lámpák
B típus

, P 21/5

W - 21/5W
2.

Irányjelzők


B típus

, PY21W - 21W
(borostyánszínű)
3.

T

olatólámpák
B típus

, P21W - 21W
4.

Ködfényszóró

k
B típus

, P21W - 21W
Mosás nagynyomású vízsugárral
Ha a makacs szennyeződések
eltávolításához ezt a mosási módot
választja, a fényszórók védőrétegének
és szigetelésének megóvása érdekében
a vízsugárral kerülje el a fényszórókat és
azok közvetlen környékét.
Lásd 9. fejezet, „Kerékcsere”
c. rész.
- Határozza meg a hibás izzó helyét, majd
180°-os szögben nyissa ki a hátsó ajtókat.
Lásd 3. fejezet, „Nyílászárók” c
rész.
-

Csavarozza ki a két rögzítőcsavart
a kulccsal.
-


Kívülről húzza meg a lámpatestet.
-


T
artsa meg a lámpatestet, és kösse
ki az elektromos csatlakozót.
GYORS SEGÍTSÉG
8
Izzócsere

186
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016

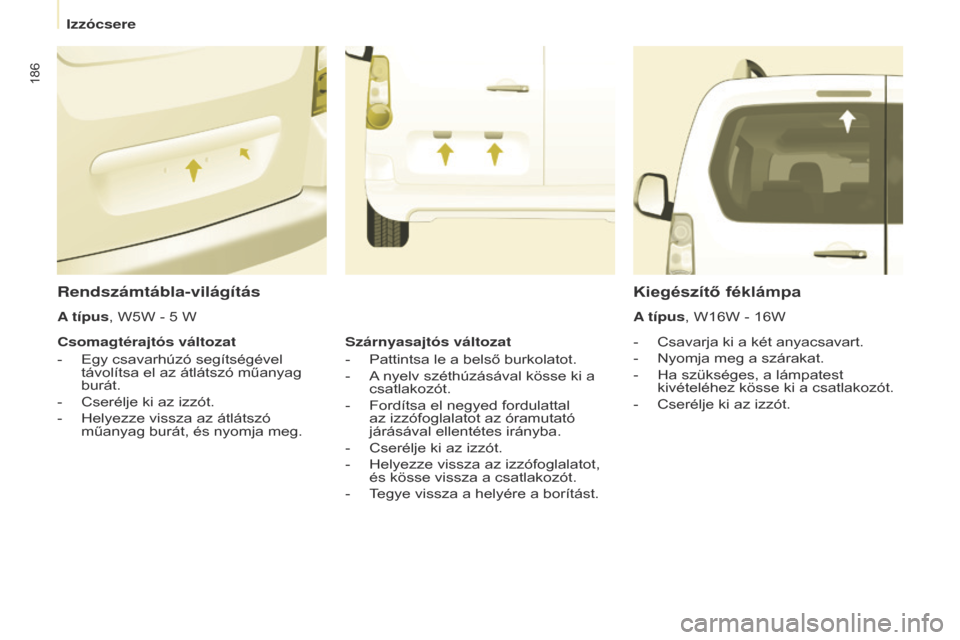

Rendszámtábla-világítás
- Csavarja ki a két anyacsavart.
-
Nyomja meg a szárakat.
-


Ha szükséges, a lámpatest
kivételéhez kösse ki a csatlakozót.
-


Cserélje ki az izzót.
Kiegészítő féklámpa
A típus, W16W - 16W
A típus, W5W - 5

W
Csomagtérajtós változat
-

Egy csavarhúzó segítségével
távolítsa el az átlátszó műanyag
burát.
-


Cserélje ki az izzót.
-


Helyezze vissza az átlátszó
műanyag burát, és nyomja meg. Szárnyasajtós változat
-


Pattintsa le a belső burkolatot.
-


A

nyelv széthúzásával kösse ki a
csatlakozót.
-

Fordítsa el negyed fordulattal
az izzófoglalatot az óramutató
járásával ellentétes irányba.
-


Cserélje ki az izzót.
-


Helyezze vissza az izzófoglalatot,
és kösse vissza a csatlakozót.
-


T

egye vissza a helyére a borítást.
Izzócsere

187
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016

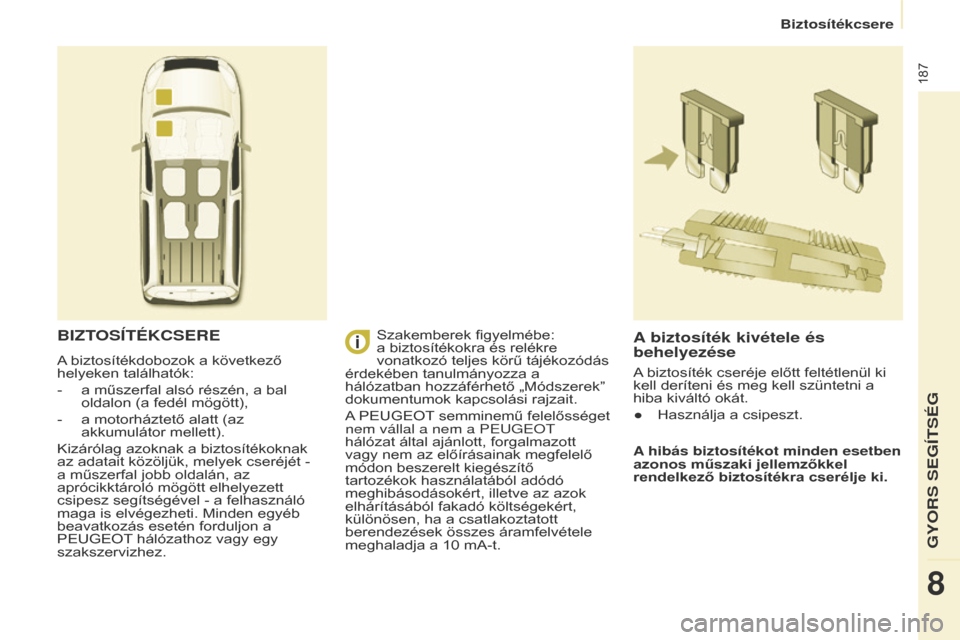

BIZTOSÍTÉKCSERE
A biztosítékdobozok a következő
helyeken találhatók:
-
a műszerfal alsó részén, a bal
oldalon (a fedél mögött),
-


a motorháztető alatt (az
akkumulátor mellett).
Kizárólag azoknak a biztosítékoknak
az adatait közöljük, melyek cseréjét

-
a műszerfal jobb oldalán, az
aprócikktároló mögött elhelyezett
csipesz segítségével - a felhasználó
maga is elvégezheti. Minden egyéb
beavatkozás esetén forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
A biztosíték kivétele és
behelyezése
A hibás biztosítékot minden esetben
azonos műszaki jellemzőkkel
rendelkező biztosítékra cserélje ki.
Szakemberek figyelmébe:
a biztosítékokra és relékre
vonatkozó teljes körű tájékozódás
érdekében tanulmányozza a
hálózatban hozzáférhető „Módszerek”
dokumentumok kapcsolási rajzait.
A PEUGEOT semminemű felelősséget
nem vállal a nem a P
euge
O
t

hálózat által ajánlott, forgalmazott
vagy nem az előírásainak megfelelő
módon beszerelt kiegészítő
tartozékok használatából adódó
meghibásodásokért, ille

tve az azok
elhárításából fakadó költségekért,
különösen, ha a csatlakoztatott
berendezések összes áramfelvétele
meghaladja a 10 mA-t. A biztosíték cseréje előtt feltétlenül ki
kell deríteni és meg kell szüntetni a
hiba kiváltó okát.
●

Használja a csipeszt.
GYORS SEGÍTSÉG
8
Biztosítékcsere

188
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016
Műszerfali biztosítékok
A biztosítékokhoz való hozzáféréshez
hajtsa fel a fedelet.
Biztosítékok F Áramerősség
AFunkció
1 15 Hátsó ablaktörlő
2 - Szabad
3 5Légzsák
4 10 Légkondicionáló, diagnosztikai csatlakozó,
visszapillantó kapcsolója, fényszórók fénynyalábja
5 30Ablakemelők
6 30 Zárak
7 5 Hátsó plafonlámpa, első térképolvasó, tető
8 20Autórádió, képernyő, abroncsnyomás-érzékelés,
riasztó és sziréna
9 30Első és hátsó 12 voltos csatlakozó
10 15 Középkonzol
11 15 Gyengeáramú indításgátló
12 15 Eső- és fényérzékelő, légzsák
13 5 Műszercsoport
14 15 Parkolóradar, automata légkondicionáló kapcsolói,
kihangosító szett
15 30 Zárak
16 - Szabad
17 40 Hátsó szélvédő/visszapillantó tükrök jégmentesítése
Biztosítékcsere
