Peugeot Partner Tepee 2017 Manual del propietario (in Spanish)

159
Partner2VP_es_Chap07_Verification_ed02-2016
Controles
Partner2VP_es_Chap07_Verification_ed02-2016
CONTROLES
Filtro de carbón y filtro del habitáculoFiltro de partículas (Diésel)
El mantenimiento del filtro
de partículas debe realizarse
imperativamente en la red PEUGEOT.
Al acelerar, después de una
circulación prolongada del vehículo
a muy baja velocidad o al ralentí,
excepcionalmente puede constatar
unas emisiones de vapor de agua por
el escape. Este vapor de agua no tiene
consecuencias en el comportamiento
del vehículo ni repercute en el medio
ambiente.
Batería
Antes de la llegada del verano o del
invierno, revise la batería en la red
PEUGEOT o en un taller cualificado.
Pastillas de freno
El desgaste de los frenos depende del
estilo de conducción, especialmente en
el caso de los vehículos que se utilizan
en ciudad para recorridos cortos.
Puede resultar necesario realizar el
control del estado de los frenos incluso
entre las revisiones del vehículo.
Si no hay fuga en el circuito, una
disminución importante del nivel del
líquido de frenos indica un desgaste de
las pastillas de freno.
Estado de desgaste de los
discos/tambores de freno
Para más información relativa al control
del estado de los discos/tambores de
freno, acuda a la red PEUGEOT.
Freno de estacionamiento
Un gran recorrido del freno de
estacionamiento, o la constatación
de una pérdida de eficacia de este
sistema exige la realización de un
reglaje incluso entre dos revisiones.
Lleve el vehículo a la red PEUGEOT o
a un taller cualificado para proceder a
la revisión del sistema.
Filtro de aceite
Sustituya periódicamente el filtro,
según la recomendación del plan de
mantenimiento del fabricante.
Los filtros se pueden cambiar a través
de una trampilla de acceso.
El filtro de carbón permite un filtrado
permanente y la eliminación de la
suciedad.
Un filtro del habitáculo sucio puede
deteriorar las prestaciones del sistema
de aire acondicionado y generar olores
no deseados.
Se recomienda utilizar un filtro de
polen combinado. Gracias a su
segundo filtro activo específico,
contribuye a la purificación del aire
que respiran los ocupantes y a la
limpieza del habitáculo (reducción de
los síntomas alérgicos, de los malos
olores y de los depósitos grasos).
Consulte el carnet de mantenimiento -
mantenimiento y condiciones de
garantía para conocer la periodicidad
de sustitución de estos elementos. En función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...) duplique los
cambios si es necesario.
REVISIONES
7

160
Partner2VP_es_Chap07_Verification_ed02-2016
Controles
Partner2VP_es_Chap07_Verification_ed02-2016
Uso correcto
Purga del agua contenida en el
filtro de gasoil
Caja de velocidades manual
Controle el nivel según el plan de
mantenimiento del fabricante.
Para no dañar los órganos
eléctricos, se desaconseja
encarecidamente utilizar el
lavado a alta presión para limpiar el
compartimento motor.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo que
se pueda formar en los discos y las
pastillas de freno puede disminuir
la eficacia de la frenada. Efectúe
maniobras de frenada suaves para
secar y deshelar los frenos.
Si este testigo se enciende,
purgue el filtro. En caso
contrario, púrguelo
regularmente cada vez que
cambie el aceite del motor.
Los motores HDi incorporan una
tecnología avanzada. Cualquier
intervención requiere una
cualificación particular garantizada por
la red PEUGEOT.
Según destino. Para evacuar el agua, afloje el tornillo
de purga situado en el filtro.
Opere hasta la evacuación completa
del agua en el tubo transparente y
después apriete el tornillo de purga. Utilice únicamente productos
recomendados por PEUGEOT
o productos de calidad y de
características equivalentes.
Con el fin de optimizar el
funcionamiento de órganos tan
importantes como el circuito de
frenada, PEUGEOT selecciona y
ofrece productos muy específicos.

161
Partner2VP_es_Chap07_Verification_ed02-2016
Carburante
Partner2VP_es_Chap07_Verification_ed02-2016

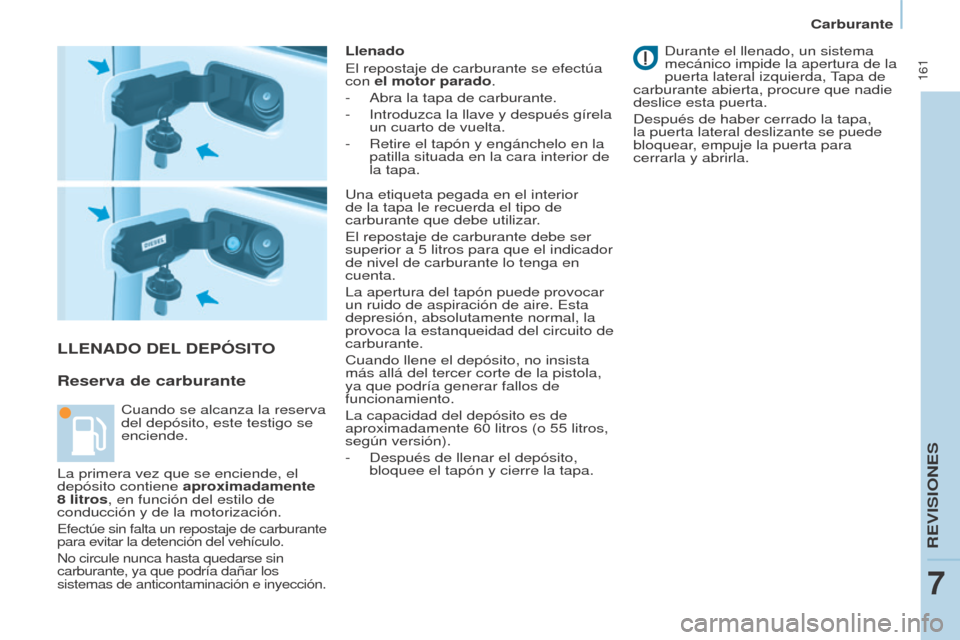

LLENADO DEL DEPÓSITO
Reserva de carburante
Llenado
El repostaje de carburante se efectúa
con el motor parado.
-

Abra la tapa de carburante.
-


Introduzca la llave y después gírela
un cuarto de vuelta.
-


Retire el tapón y engánchelo en la
patilla

situada en la cara interior de
la tapa. Durante el llenado, un sistema
mecánico impide la apertura de la
puerta lateral izquierda, Tapa de
carburante abierta, procure que nadie
deslice esta puerta.
Después de haber cerrado la tapa,
la puerta lateral deslizante se puede
bloquear, empuje la puerta para
cerrarla y abrirla.
Cuando se alcanza la reserva
del depósito, este testigo se
enciende. Una etiqueta pegada en el interior
de la tapa le recuerda el tipo de
carburante que debe utilizar.
El repostaje de carburante debe ser
superior a 5
litros para que el indicador
de nivel de carburante lo tenga en
cuenta.
La apertura del tapón puede provocar
un ruido de aspiración de aire. Esta
depresión, absolutamente normal, la
provoca la estanqueidad del circuito de
carburante.
Cuando llene el depósito, no insista
más allá del tercer corte de la pistola,
ya que podría generar fallos de
funcionamiento.
La capacidad del depósito es de
aproximadamente 60
litros (o 55 litros,
según versión).
-

Después de llenar el depósito,
bloquee el tapón y cierre la tapa.
La primera vez que se enciende, el
depósito contiene

aproximadamente
8

litros, en función del estilo de
conducción y de la motorización.
Efectúe sin falta un repostaje de carburante
para evitar la detención del vehículo.
No circule nunca hasta quedarse sin
carburante, ya que podría dañar los
sistemas de anticontaminación e inyección.
REVISIONES
7

162
Partner2VP_es_Chap07_Verification_ed02-2016Partner2VP_es_Chap07_Verification_ed02-2016

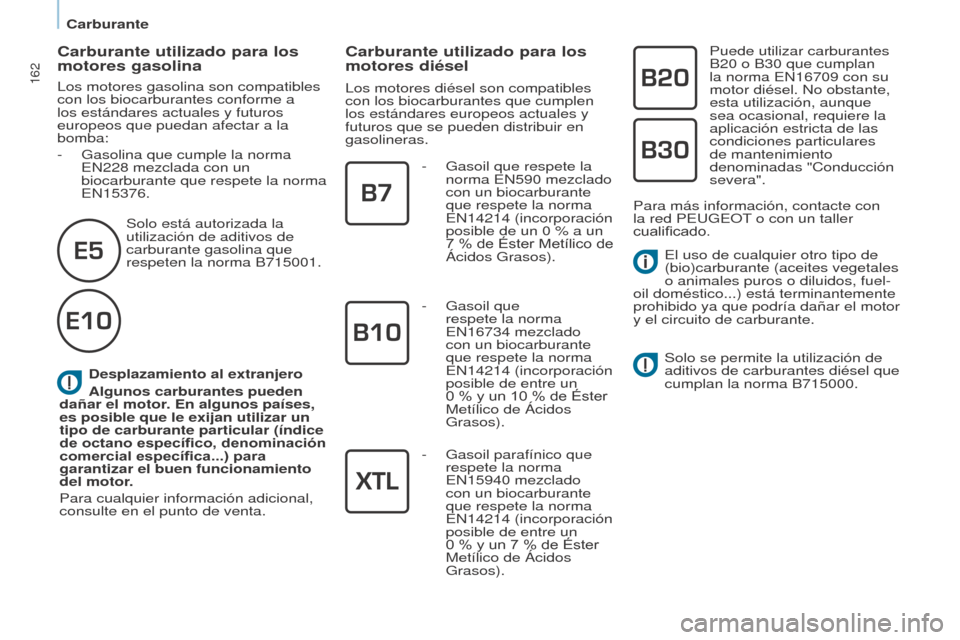

Desplazamiento al extranjero
Algunos carburantes pueden
dañar el motor. En algunos países,
es posible que le exijan utilizar un
tipo de carburante particular (índice
de octano específico, denominación
comercial específica...) para
garantizar el buen funcionamiento
del motor.
Para cualquier información adicional,
consulte en el punto de venta.
Carburante utilizado para los
motores gasolina
Los motores gasolina son compatibles
con los biocarburantes conforme a
los estándares actuales y futuros
europeos que puedan afectar a la
bomba:
-

Gasolina que cumple la norma
EN228

mezclada con un
biocarburante que respete la norma
EN15376.
Solo está autorizada la
utilización de aditivos de
carburante gasolina que
respeten la norma B715001.
Carburante utilizado para los
motores diésel
Los motores diésel son compatibles
con los biocarburantes que cumplen
los estándares europeos actuales y
futuros que se pueden distribuir en
gasolineras. -

Gasoil que respete la
norma EN590

mezclado
con un biocarburante
que respete la norma
EN14214
(incorporación
posible de un 0
% a un
7
% de Éster Metílico de
Ácidos Grasos). Puede utilizar carburantes
B20
o B30 que cumplan
la norma EN16709 con su
motor diésel. No obstante,
esta utilización, aunque
sea ocasional, requiere la
aplicación estricta de las
condiciones particulares
de mantenimiento
denominadas "Conducción
severa".
-

Gasoil que
respete la norma
EN16734

mezclado
con un biocarburante
que respete la norma
EN14214
(incorporación
posible de entre un
0
% y un 10 % de Éster
Metílico de Ácidos
Grasos). Para más información, contacte con
la red PEUGEOT o con un taller
cualificado.
-

Gasoil parafínico que
respete la norma
EN15940

mezclado
con un biocarburante
que respete la norma
EN14214
(incorporación
posible de entre un
0
% y un 7 % de Éster
Metílico de Ácidos
Grasos). El uso de cualquier otro tipo de
(bio)carburante (aceites vegetales
o animales puros o diluidos, fuel-
oil doméstico...) está terminantemente
prohibido ya que podría dañar el motor
y el circuito de carburante.
Solo se permite la utilización de
aditivos de carburantes diésel que
cumplan la norma B715000.
Carburante

163
Partner2VP_es_Chap07_Verification_ed02-2016
AdBlue®
Partner2VP_es_Chap07_Verification_ed02-2016

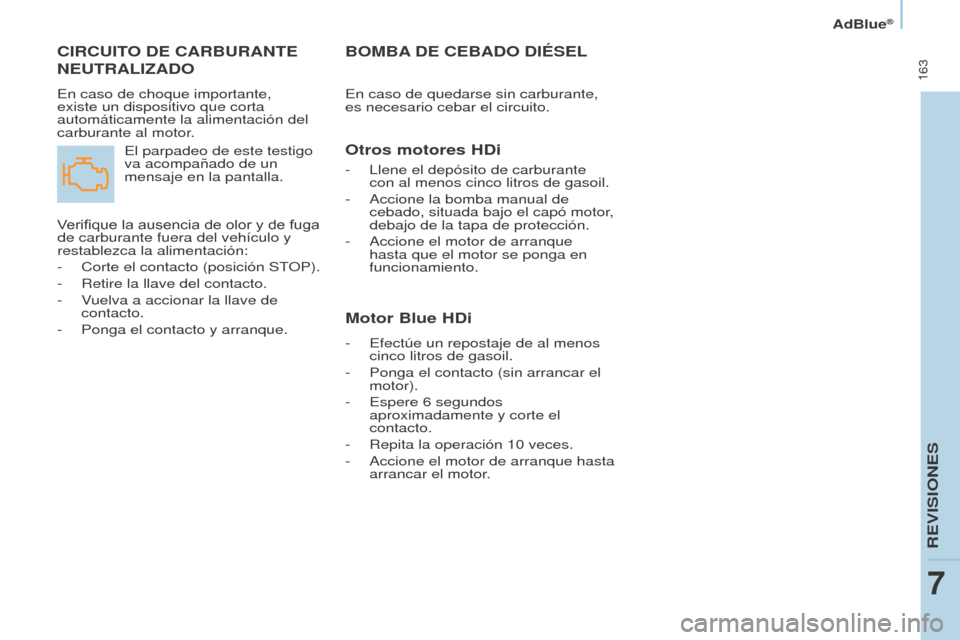

BOMBA DE CEBADO DIÉSEL
En caso de quedarse sin carburante,
es necesario cebar el circuito.
Otros motores hDi
- Llene el depósito de carburante
con al menos cinco litros de gasoil.
-

Accione la bomba manual de
cebado, situada bajo el capó motor

,
debajo de la tapa de protección.
-

Accione el motor de arranque
hasta que el motor se ponga en
funcionamiento.
Motor Blue hDi
- Efectúe un repostaje de al menos
cinco litros de gasoil.
-

Ponga el contacto (sin arrancar el
motor).
-


Espere 6
segundos
aproximadamente y corte el
contacto.
-

Repita la operación 10
veces.
-

Accione el motor de arranque hasta
arrancar el motor

.
CIRCUITO DE CARBURANTE
NEUTRALI
z ADO
En caso de choque importante,
existe un dispositivo que corta
automáticamente la alimentación del
carburante al motor.
El parpadeo de este testigo
va acompañado de un
mensaje en la pantalla.
Verifique la ausencia de olor y de fuga
de carburante fuera del vehículo y
restablezca la alimentación:
-

Corte el contacto (posición ST
OP).
-

Retire la llave del contacto.
-


V
uelva a accionar la llave de
contacto.
-

Ponga el contacto y arranque.
REVISIONES
7

164
Partner2VP_es_Chap07_Verification_ed02-2016Partner2VP_es_Chap07_Verification_ed02-2016

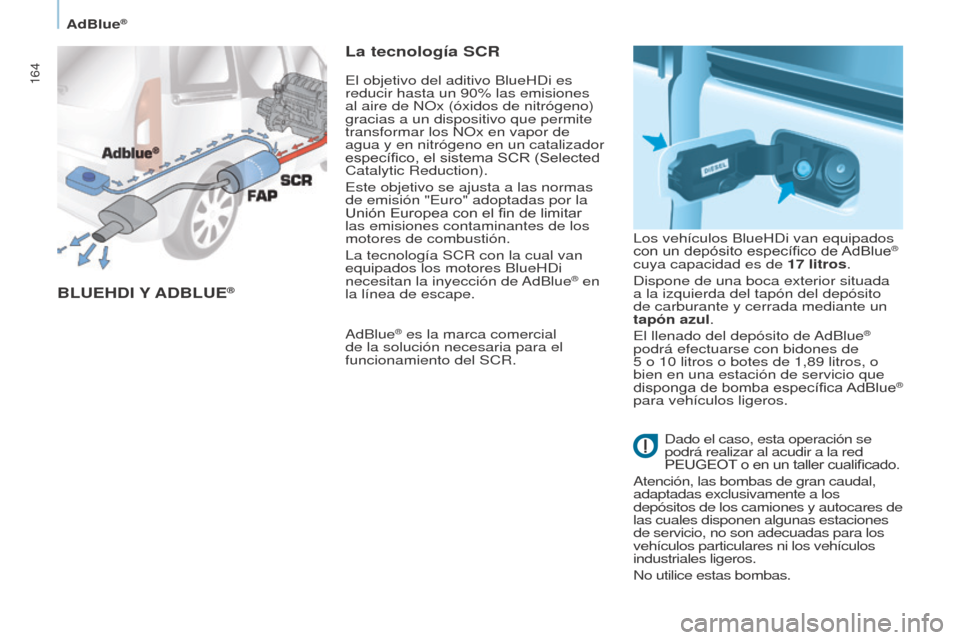

BLUEhDI Y AD B LUE®
La tecnología SCR
AdBlue® es la marca comercial
de la solución necesaria para el
funcionamiento del SCR. El objetivo del aditivo BlueHDi es
reducir hasta un 90% las emisiones
al aire de NOx (óxidos de nitrógeno)
gracias a un dispositivo que permite
transformar los NOx en vapor de
agua y en nitrógeno en un catalizador
específico, el sistema SCR (Selected
Catalytic Reduction).
Este objetivo se ajusta a las normas
de emisión "Euro" adoptadas por la
Unión Europea con el fin de limitar
las emisiones contaminantes de los
motores de combustión.
La tecnología SCR con la cual van
equipados los motores BlueHDi
necesitan la inyección de AdBlue
® en
la línea de escape. Los vehículos BlueHDi van equipados
con un depósito específico de AdBlue
®
cuya capacidad es de 17

litros.
Dispone de una boca exterior situada
a la izquierda del tapón del depósito
de carburante y cerrada mediante un
tapón azul.

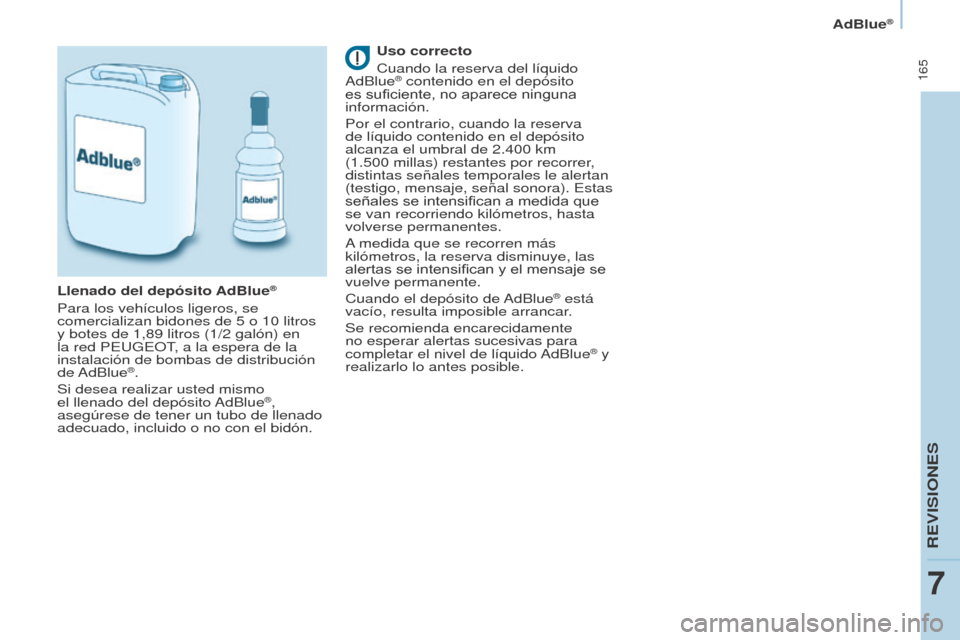

El llenado del depósito de AdBlue
®
podrá efectuarse con bidones de
5

o 10

litros o botes de 1,89

litros, o
bien en una estación de servicio que
disponga de bomba específica AdBlue
®
para vehículos ligeros.
Dado el caso, esta operación se
podrá realizar al acudir a la red
PEUGEOT o en un taller cualificado.
Atención, las bombas de gran caudal,
adaptadas exclusivamente a los
depósitos de los camiones y autocares de
las cuales disponen algunas estaciones
de servicio, no son adecuadas para los
vehículos particulares ni los vehículos
industriales ligeros.
No utilice estas bombas.
AdBlue®

165
Partner2VP_es_Chap07_Verification_ed02-2016
AdBlue®
Partner2VP_es_Chap07_Verification_ed02-2016
Uso correcto
Cuando la reserva del líquido
AdBlue
® contenido en el depósito
es suficiente, no aparece ninguna
información.
Por el contrario, cuando la reserva
de líquido contenido en el depósito
alcanza el umbral de 2.400
km
(1.500

millas) restantes por recorrer,
distintas señales temporales le alertan
(testigo, mensaje, señal sonora). Estas
señales se intensifican a medida que
se van recorriendo kilómetros, hasta
volverse permanentes.
A medida que se recorren más
kilómetros, la reserva disminuye, las
alertas se intensifican y el mensaje se
vuelve permanente.
Cuando el depósito de AdBlue
® está
vacío, resulta imposible arrancar.
Se recomienda encarecidamente
no esperar alertas sucesivas para
completar el nivel de líquido AdBlue
® y
realizarlo lo antes posible.
Llenado del depósito AdBlue
®
Para los vehículos ligeros, se
comercializan bidones de 5
o 10 litros
y botes de 1,89
litros (1/2 galón) en
la red PEUGEOT, a la espera de la
instalación de bombas de distribución
de AdBlue
®.
Si desea realizar usted mismo
el llenado del depósito AdBlue
®,
asegúrese de tener un tubo de llenado
adecuado, incluido o no con el bidón.
REVISIONES
7

166
Partner2VP_es_Chap07_Verification_ed02-2016Partner2VP_es_Chap07_Verification_ed02-2016

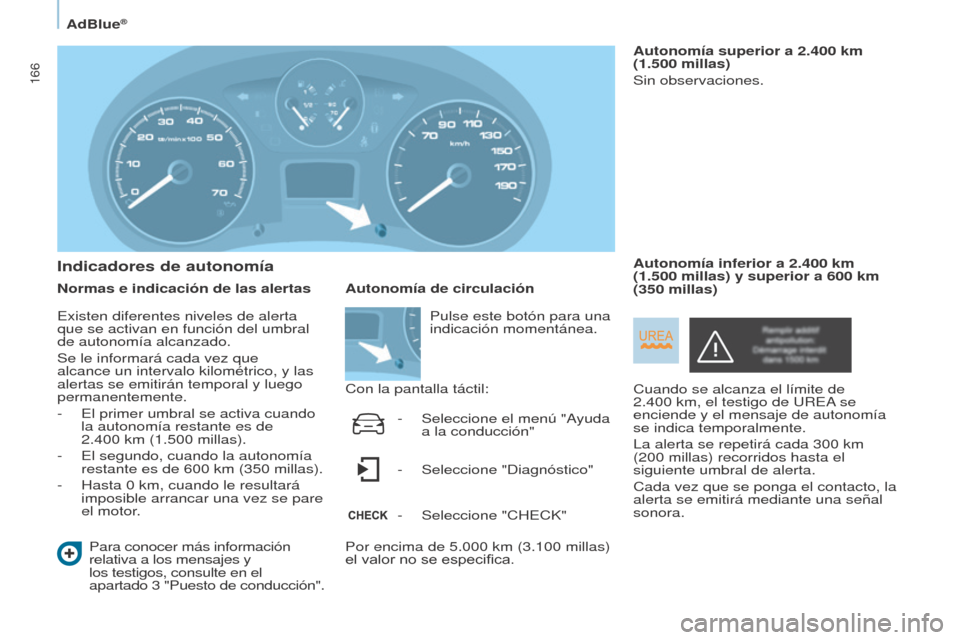

Indicadores de autonomía
Normas e indicación de las alertasPara conocer más información
relativa a los mensajes y
los testigos, consulte en el
apartado
3 "Puesto de conducción". Autonomía superior a 2.400
km
(1.500 millas)
Sin observaciones.
Cuando se alcanza el límite de
2.400
km, el testigo de UREA se
enciende y el mensaje de autonomía
se indica temporalmente.
La alerta se repetirá cada 300
km
(200
millas) recorridos hasta el
siguiente umbral de alerta.
Cada vez que se ponga el contacto, la
alerta se emitirá mediante una señal
sonora. Autonomía inferior a 2.400 km
(1.500 millas) y superior a 600 km
(350 millas)
Autonomía de circulación
Con la pantalla táctil:
Por encima de 5.000
km (3.100 millas)
el valor no se especifica. Pulse este botón para una
indicación momentánea.
-

Seleccione el menú "A
yuda
a la conducción"
-

Seleccione "Diagnóstico"
-


Seleccione "CHECK"
Existen diferentes niveles de alerta
que se activan en función del umbral
de autonomía alcanzado.
Se le informará cada vez que
alcance un intervalo kilométrico, y las
alertas se emitirán temporal y luego
permanentemente.
-


El primer umbral se activa cuando
la autonomía restante es de
2.400

km (1.500 millas).
-

El segundo, cuando la autonomía
restante es de 600

km (350 millas).
-

Hasta 0
km, cuando le resultará
imposible arrancar una vez se pare
el motor.

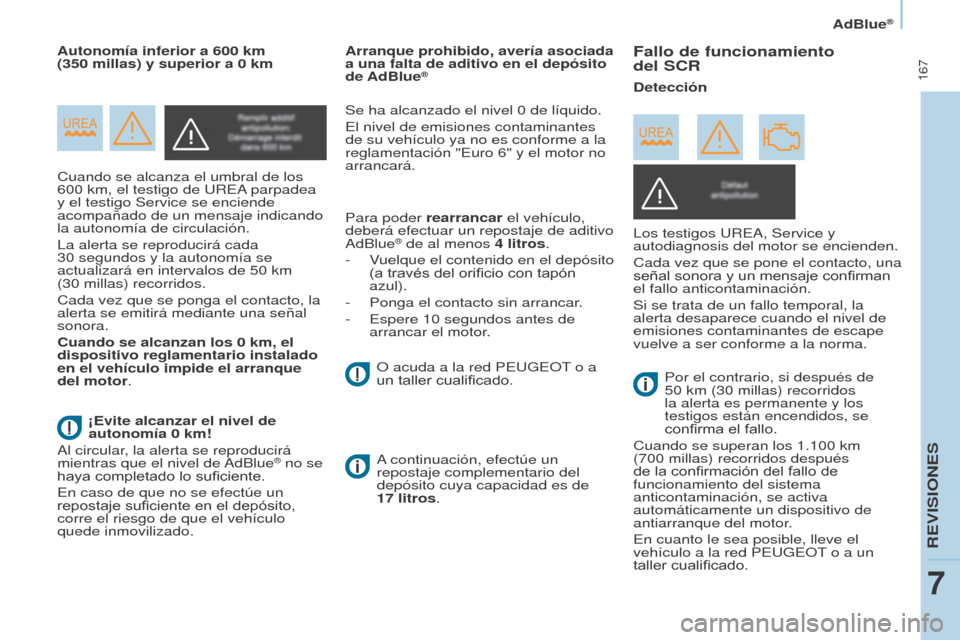

AdBlue®

167
Partner2VP_es_Chap07_Verification_ed02-2016
AdBlue®
Partner2VP_es_Chap07_Verification_ed02-2016
Cuando se alcanza el umbral de los
600 km, el testigo de UREA parpadea
y el testigo Service se enciende
acompañado de un mensaje indicando
la autonomía de circulación.
La alerta se reproducirá cada
30
segundos y la autonomía se
actualizará en intervalos de 50
km
(30
millas) recorridos.
Cada vez que se ponga el contacto, la
alerta se emitirá mediante una señal
sonora.
Cuando se alcanzan los 0
km, el
dispositivo reglamentario instalado
en el vehículo impide el arranque
del motor. Se ha alcanzado el nivel 0
de líquido.
El nivel de emisiones contaminantes
de su vehículo ya no es conforme a la
reglamentación "Euro 6" y el motor no
arrancará.
Para poder rearrancar el vehículo,
deberá efectuar un repostaje de aditivo
AdBlue
® de al menos 4 litros.
-

V

uelque el contenido en el depósito
(a través del orificio con tapón
azul).
-

Ponga el contacto sin arrancar
.
-

Espere 10
segundos antes de
arrancar el motor.
Autonomía inferior a 600

km
(350

millas) y superior a 0

km
Arranque prohibido, avería asociada
a una falta de aditivo en el depósito
de AdBlue
®
¡Evite alcanzar el nivel de
autonomía 0
km!
Al circular, la alerta se reproducirá
mientras que el nivel de AdBlue
® no se
haya completado lo suficiente.
En caso de que no se efectúe un
repostaje suficiente en el depósito,
corre el riesgo de que el vehículo
quede inmovilizado. A continuación, efectúe un
repostaje complementario del
depósito cuya capacidad es de
17
litros.
Fallo de funcionamiento
del SCR
Los testigos UREA, Service y
autodiagnosis del motor se encienden.
Cada vez que se pone el contacto, una
señal sonora y un mensaje confirman
el fallo anticontaminación.
Si se trata de un fallo temporal, la
alerta desaparece cuando el nivel de
emisiones contaminantes de escape
vuelve a ser conforme a la norma. Detección
Por el contrario, si después de
50

km (30 millas) recorridos
la alerta es permanente y los
testigos están encendidos, se
confirma el fallo.
Cuando se superan los 1.100
km
(700
millas) recorridos después
de la confirmación del fallo de
funcionamiento del sistema
anticontaminación, se activa
automáticamente un dispositivo de
antiarranque del motor.
En cuanto le sea posible, lleve el
vehículo a la red PEUGEOT o a un
taller cualificado.
O acuda a la red PEUGEOT o a
un taller cualificado.
REVISIONES
7

168
Partner2VP_es_Chap07_Verification_ed02-2016Partner2VP_es_Chap07_Verification_ed02-2016

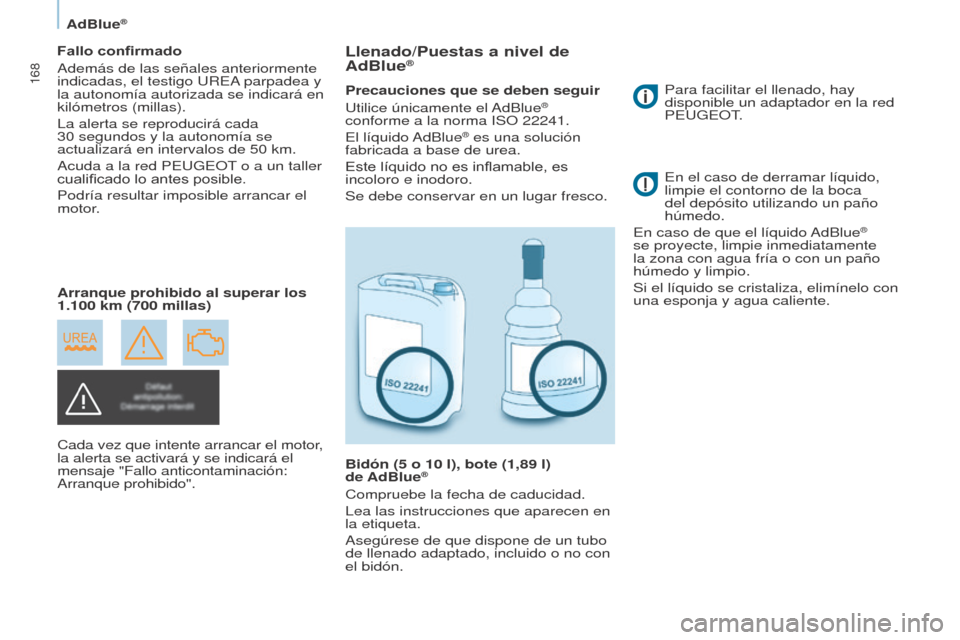

Fallo confirmado
Además de las señales anteriormente
indicadas, el testigo UREA parpadea y
la autonomía autorizada se indicará en
kilómetros (millas).
La alerta se reproducirá cada
30 segundos y la autonomía se
actualizará en intervalos de 50
km.
Acuda a la red PEUGEOT o a un taller
cualificado lo antes posible.
Podría resultar imposible arrancar el
motor.
Arranque prohibido al superar los
1.100
km (700 millas)
Cada vez que intente arrancar el motor,
la alerta se activará y se indicará el
mensaje "Fallo anticontaminación:
Arranque prohibido".Llenado/Puestas a nivel de
AdBlue®
Precauciones que se deben seguir
Utilice únicamente el AdBlue®
conforme a la norma ISO 22241.
El líquido AdBlue
® es una solución
fabricada a base de urea.
Este líquido no es inflamable, es
incoloro e inodoro.
Se debe conservar en un lugar fresco.
Bidón (5

o 10

l), bote (1,89 l)
de AdBlue
®
Compruebe la fecha de caducidad.
Lea las instrucciones que aparecen en
la etiqueta.
Asegúrese de que dispone de un tubo
de llenado adaptado, incluido o no con
el bidón. En el caso de derramar líquido,
limpie el contorno de la boca
del depósito utilizando un paño
húmedo.
En caso de que el líquido AdBlue
®
se proyecte, limpie inmediatamente
la zona con agua fría o con un paño
húmedo y limpio.
Si el líquido se cristaliza, elimínelo con
una esponja y agua caliente. Para facilitar el llenado, hay
disponible un adaptador en la red
PEUGEOT.
AdBlue®
