AdBlue® 164 Akumulátor
170
Sada pro dočasnou opravu pneumatiky

172
Výměna kola

173
Odnímatelný sněhový

kryt
179
Sněhové řetězy

180
Výměna žárovky

181 pojistka


187 stěrač


191
Odtažení vozidla

192
TECHNICKÉ
CHARAKTERISTIKY9.
193-201
Rozměry 193
Motory 197
Hmotnosti

197
Identifikační prvky


201V části „T

echnologie
na palubě“ naleznete
prezentaci nových autorádií
s navigačním systémem.
WIP: World In PEUGEOT
je název nových přístrojů,
náležejících do řady
autorádií a navigačních
systémů.
OBSAH

113
Partner2VP_cs_Chap05_Securite_ed02-2016
Na různých místech ve vozidle
jsou nalepeny informační
štítky. Jsou na nich uvedeny
bezpečnostní upozornění
a identifikační informace o vozidle.
Neodlepujte je: jsou nedílnou součástí
vozidla.
VšEOBECNÁ BEZPEČNOSTNÍ DOPORUČENÍ
Přejete-li si nechat provést na
vozidle nějaký zásah, obraťte
se na odborný servis, který má
potřebné technické informace, znalosti
a příslušné vybavení. Servisní síť
PEUGEOT poskytuje odborné
a kvalitní služby. Věnujte laskavě pozornost
následujícím upozorněním:
-
Montáž
prvků elektrického vybavení
nebo příslušenství, které nejsou
v nabídce společnosti PEUGEOT,
může způsobit nadměrnou
spotřebu el. energie a poruchu
funkce elektrických systémů
vozidla. Obraťte se na servis sítě
PEUGEOT pro získání informací
o nabídce schválených doplňků
a příslušenství.
- Z bezpečnostních důvodů je přístup
k zásuvce diagnostiky
, spojené
se zabudovanými elektronickými
systémy vozidla, vyhrazen pouze
pro pracovníky servisu sítě
PEUGEOT nebo jiného odborného
servisu, kteří mají
k dispozici vhodné přístroje
a nářadí (nebezpečí poruchy
zabudovaných elektronických
systémů vozidla, která by mohla
vést k závažným selháním
vozidla či k nehodám). V případě
nedodržení tohoto pokynu
neponese výrobce vozidla za
následky žádnou odpovědnost.
-

Jakákoli změna či úprava, která
není předpokládána nebo povolena
společností PEUGEOT

nebo
která je provedena bez dodržení
technických předpisů stanovených
výrobcem vozidla bude mít za
následek zánik zákonné a smluvní
záruky za jakost. Montáž radiokomunikačních
zařízení jako příslušenství
Před montáží radiokomunikačního
vysílače s vnější anténou je nutno
obrátit se na pracovníky servisní
sítě PEUGEOT, kteří Vám sdělí
charakteristiky vysílačů (frekvence,
maximální výstupní výkon, poloha
antény, specifické podmínky pro
montáž), které mohou být do vozidla
namontovány v souladu se směrnicí
Elektromagnetická kompatibilita vozidel
(směrnice 2004/104/ES).
V závislosti na předpisech
platných v dané zemi mohou
být některé prvky bezpečnostní
výbavy vozidla povinné: bezpečnostní
vesta(y) s vysokou viditelností,
výstražný trojúhelník, alkoholtester,
náhradní žárovky, náhradní pojistky,
hasicí přístroj, autolékárnička, lapače
nečistot za zadní kola vozidla, ...
Bezpečnost při jízdě
BEZPEČNOST
5

152
Partner2VP_cs_Chap06_Accessoire_ed02-2016Partner2VP_cs_Chap06_Accessoire_ed02-2016
DALšÍ PŘÍSLUšENSTVÍ
Značkové příslušenství a díly jsou
uzpůsobené pro Vaše vozidlo, jejich
spolehlivost a bezpečnost byla
testována a schválena. K dispozici je
široká nabídka značkových doplňků
a originálních náhradních dílů.
V nabídce je ještě další řada
příslušenství pro zvýšení pohodlí, pro
volný čas a pro údržbu vozidla:
Alarm proti vniknutí, značení okenních
skel, lékárnička, bezpečnostní vesta,
přední a zadní parkovací asistent,
výstražný trojúhelník, bezpečnostní
šrouby pro hliníkové ráfky, ...
Potahy kompatibilní s bočními airbagy
pro přední sdadla, lavici, pryžové
koberce, kovralové koberce, sněhové
řetězy, sluneční clony, nosič jízdního
kola na zadní výklopné dveře, ...
Aby se předešlo blokování pedálů:
-

dbejte na správnou polohu koberců
a jejich přichycení,
-


nikdy nepokládejte několik koberců
na sebe. Autorádia, hands-free sady

,
reproduktory, měnič CD, navigace,
USB Box, video souprava, ...
Bez ohledu na širokou nabídku audio
a telematických systémů nabízených
na trhu je z důvodu technických
požadavků souvisejících s montáží
těchto typů výrobků nutno dbát na
specifika jednotlivých přístrojů a jejich
kompatibilitu se sériovým vybavením
vozidla. Informujte se proto nejprve
v
obchodní síti PEUGEOT.
Maximální zatížení střešních tyčí
-

Příčné tyče na podélných tyčích:
75

kg (tyto tyče nejsou kompatibilní
se střechou Zénith).
Montáž radiokomunikačních
vysílačů
Před montáží radiokomunikačních
vysílačů jako dodatečného vybavení
s vnější anténou na vozidle Vám
doporučujeme obrátit se na servis sítě
PEUGEOT.
Ve značkové síti PEUGEOT se dozvíte
charakteristiky vysílačů (frekvenční
pásmo, maximální výstupní výkon,
poloha antény, specifické montážní
podmínky), které lze do vozidla
namontovat v souladu se Směrnicí
o elektromagnetické kompatibilitě
automobilů (2004/104/EU). Lapače nečistot za přední a zadní kola,
hliníkové ráfky 15/17
palců, obložení
podběhů kol, kožený volant, ...
Kapalina do ostřikovačů, přípravky pro
čištění a údržbu interiéru a exteriéru,
náhradní žárovky, ...
Montáž elektrického vybavení
nebo příslušenství, které není
v
nabídce společnosti Automobiles
PEUGEOT, může způsobit poruchu
elektronických systémů vozidla.
Mějte, prosím, na paměti toto
upozornění. Doporučujeme Vám
obrátit se na zástupce naší značky pro
informace o
nabízené řadě doplňků
a
příslušenství.
V některých zemích prodeje jsou
bezpečnostní vesta, výstražné
trojúhelníky a náhradní žárovky
součástí povinné výbavy vozidla.
V

181
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
VÝMĚNA žÁROVKY
Typ A
Žárovka celá ze skla:
vytahujte ji opatrně,
neboť je namontovaná
tlakem.
Typ C
Halogenová žárovka:
uvolněte zajišťovací
pružinu z
jejího uložení.
Typ B
Žárovka s
bajonetovou
objímkou: zatlačte na
žárovku a
pootočte ji
proti směru pohybu
hodinových ručiček.

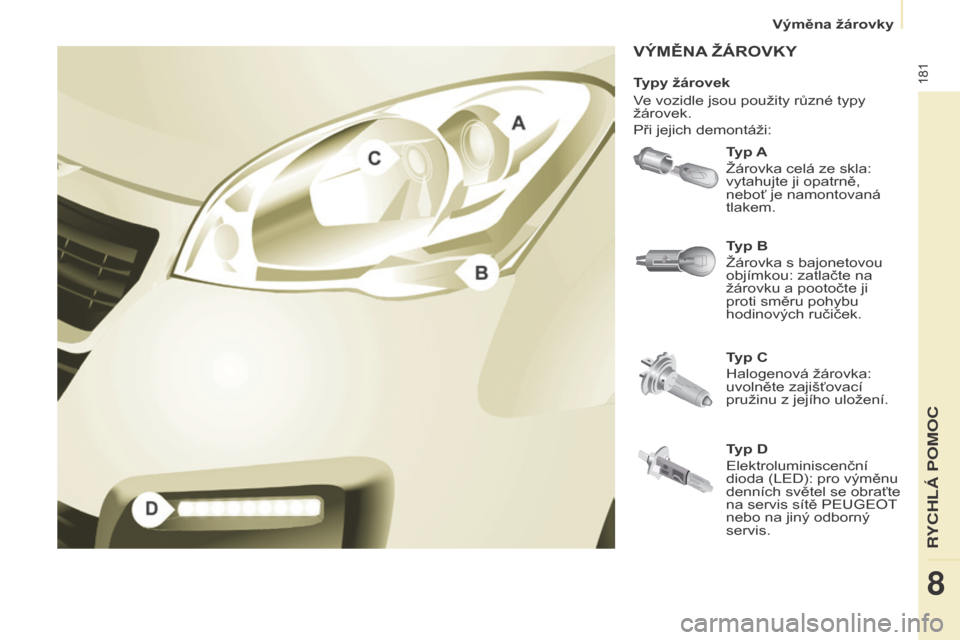

Typy žárovek
Ve vozidle jsou použity různé typy
žárovek.
Při jejich demontáži:
Typ D
Elektroluminiscenční
dioda (LED): pro výměnu
denních světel se obraťte
na servis sítě PEUGEOT
nebo na jiný odborný
servis.
R
8
Výměna žárovky

182
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
2. Obrysová světla
Typ A, W5W - 5W
-
Sundejte víko zatažením za
jazýček z

měkké pryže.
-

V
yjměte držák žárovky,
namontovaný tlakem, zatažením za
konektor.
-

V
yměňte žárovku.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti.

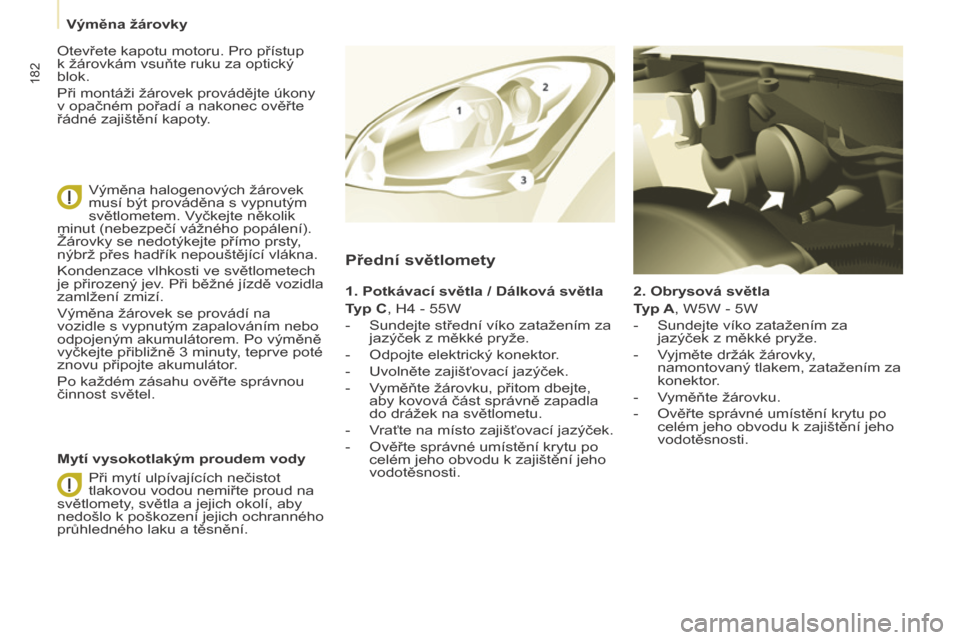

Přední světlomety
1. Potkávací světla / Dálková světla
Typ C, H4 - 55W
-

Sundejte střední víko zatažením za
jazýček z

měkké pryže.
-

Odpojte elektrický konektor
.
-

Uvolněte zajišťovací jazýček.
-


V
yměňte žárovku, přitom dbejte,
aby kovová část správně zapadla
do drážek na světlometu.
-

V
raťte na místo zajišťovací jazýček.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti.
Mytí vysokotlakým proudem vody Otevřete kapotu motoru. Pro přístup
k

žárovkám vsuňte ruku za optický
blok.
Při montáži žárovek provádějte úkony
v

opačném pořadí a

nakonec ověřte
řádné zajištění kapoty.
Výměna halogenových žárovek
musí být prováděna s

vypnutým
světlometem. Vyčkejte několik
minut (nebezpečí vážného popálení).
Žárovky se nedotýkejte přímo prsty,
nýbrž přes hadřík nepouštějící vlákna.
Kondenzace vlhkosti ve světlometech
je přirozený jev. Při běžné jízdě vozidla
zamlžení zmizí.
Výměna žárovek se provádí na
vozidle s

vypnutým zapalováním nebo
odpojeným akumulátorem. Po výměně
vyčkejte přibližně 3 minuty, teprve poté
znovu připojte akumulátor.
Po každém zásahu ověřte správnou
činnost světel.
Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a

jejich okolí, aby
nedošlo k

poškození jejich ochranného
průhledného laku a

těsnění.
Výměna žárovky

183
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016

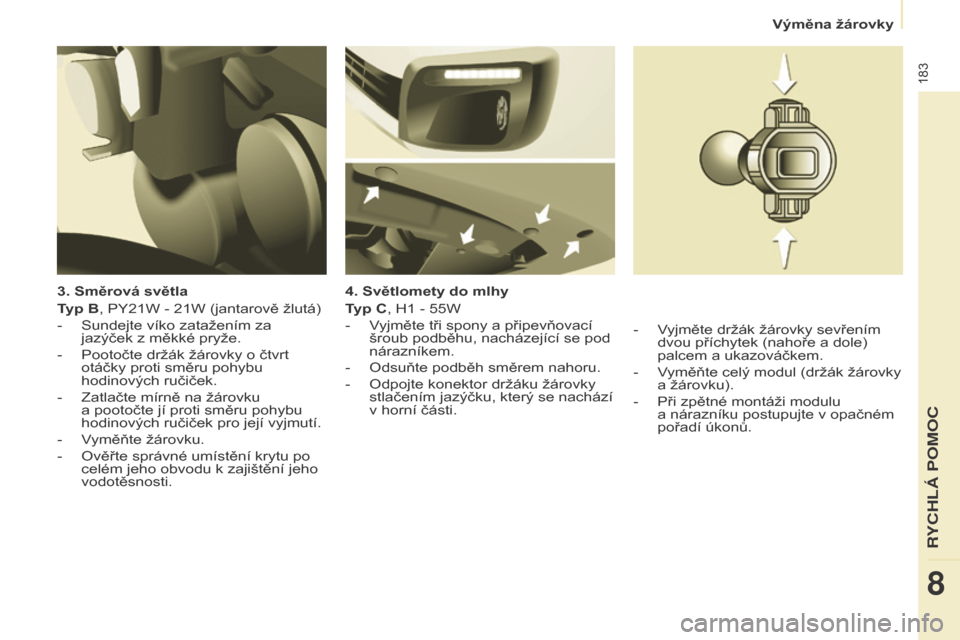

3. Směrová světla
Typ B, PY21W - 21W (jantarově žlutá)
-
Sundejte víko zatažením za
jazýček z

měkké pryže.
-

Pootočte držák žárovky o
čtvrt
otáčky proti směru pohybu
hodinových ručiček.
-

Zatlačte mírně na žárovku
a

pootočte jí proti směru pohybu
hodinových ručiček pro její vyjmutí.
-

V
yměňte žárovku.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti. 4. Světlomety do mlhy
Typ C, H1 - 55W
-

V
yjměte tři spony a připevňovací
šroub podběhu, nacházející se pod
nárazníkem.
-

Odsuňte podběh směrem nahoru.
-


Odpojte konektor držáku žárovky
stlačením jazýčku, který se nachází
v

horní části.-

V
yjměte držák žárovky sevřením
dvou příchytek (nahoře a
dole)
palcem a
ukazováčkem.
-

V
yměňte celý modul (držák žárovky
a
žárovku).
-

Při zpětné montáži modulu
a

nárazníku postupujte v opačném
pořadí úkonů.
R
8
Výměna žárovky

184
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016

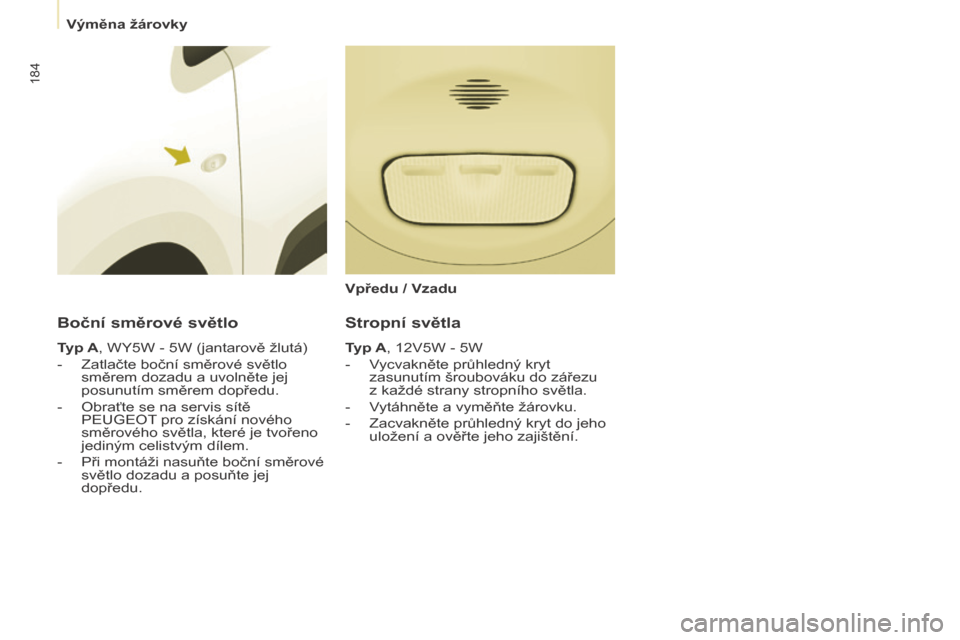

Boční směrové světlo
Typ A, WY5W - 5W (jantarově žlutá)
-
Zatlačte boční směrové světlo
směrem dozadu a

uvolněte jej
posunutím směrem dopředu.
-

Obraťte se na servis sítě
PEUGEOT

pro získání nového
směrového světla, které je tvořeno
jediným celistvým dílem.
-

Při montáži nasuňte boční směrové
světlo dozadu a

posuňte jej
dopředu.
Stropní světla
Typ A, 12V5W - 5W
-

V
ycvakněte průhledný kryt
zasunutím šroubováku do zářezu
z
každé strany stropního světla.
-

V
ytáhněte a vyměňte žárovku.
-

Zacvakněte průhledný kryt do jeho
uložení a

ověřte jeho zajištění.
Vpředu / Vzadu
Výměna žárovky

185
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016

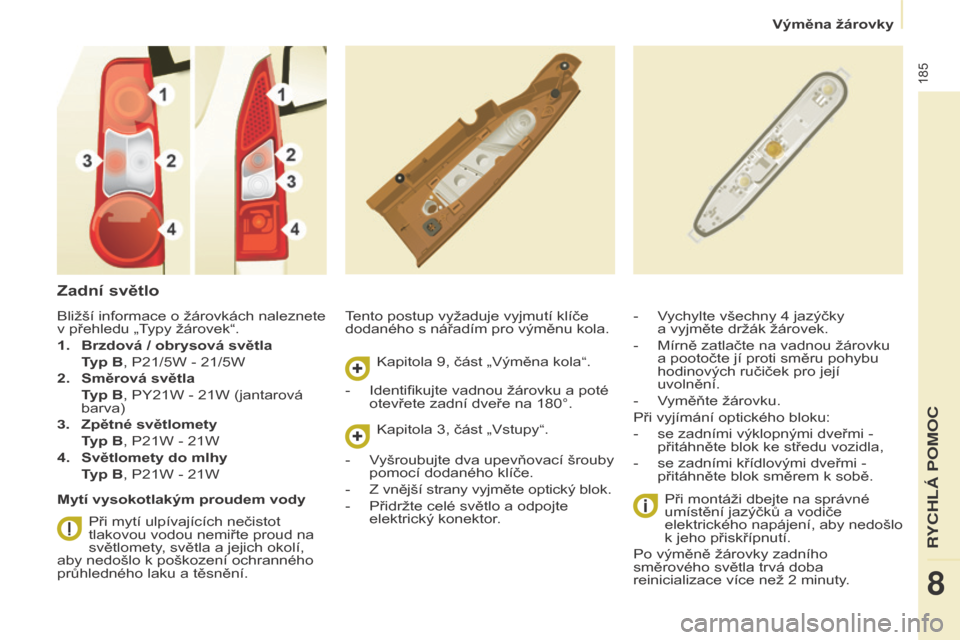

Zadní světlo
Tento postup vyžaduje vyjmutí klíče
dodaného s nářadím pro výměnu kola.
Při montáži dbejte na správné
umístění jazýčků a
vodiče
elektrického napájení, aby nedošlo
k
jeho přiskřípnutí.
Po výměně žárovky zadního
směrového světla trvá doba
reinicializace více než 2
minuty.
-
V ychylte všechny 4 jazýčky
a vyjměte držák žárovek.
-

Mírně zatlačte na vadnou žárovku
a

pootočte jí proti směru pohybu
hodinových ručiček pro její
uvolnění.
-

V
yměňte žárovku.
Při vyjímání optického bloku:
-

se zadními výklopnými dveřmi -
přitáhněte blok ke středu vozidla,
-


se zadními křídlovými dveřmi -
přitáhněte blok směrem k

sobě.
Bližší informace o

žárovkách naleznete
v

přehledu „Typy žárovek“.
1.

Brzdová / obrysová světla


T

yp B, P21/5W - 21/5W
2.

Směrová světla


T

yp B, PY21W - 21W (jantarová
barva)
3.

Zpětné světlomety


T

yp B, P21W - 21W
4.

Světlomety do mlhy


T

yp B, P21W - 21W
Mytí vysokotlakým proudem vody Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a

jejich okolí,
aby nedošlo k

poškození ochranného
průhledného laku a

těsnění. Kapitola 9, část „Výměna kola“.
-

Identifikujte vadnou žárovku a
poté
otevřete zadní dveře na 180°.
Kapitola 3, část „Vstupy“.
-

V
yšroubujte dva upevňovací šrouby
pomocí dodaného klíče.
-
Z vnější strany vyjměte optický blok.
-


Přidržte celé světlo a
odpojte
elektrický konektor.
RYCHL

186
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
Osvětlení registrační značky
- Vyšroubujte dvě matice.
-
Zatlačte tyčky
.
-

Je-li třeba, odpojte pro vysunutí
světla konektor

.
-

V
yměňte žárovku.
Třetí brzdové světlo
Typ A, W16W - 16W
Typ A, W5W - 5W
Výklopné dveře
-

Oddalte průhledný plastový kryt
pomocí šroubováku.
-


V

yměňte žárovku.
-

V

raťte na místo průhledný plastový
kryt a

zatlačením jej zajistěte. Křídlové dveře
-

V

ycvakněte vnitřní obložení.
-

Oddalte jazýček konektoru
a


odpojte konektor.
-

Pootočte držákem žárovky o


čtvrt
otáčky proti směru hodinových
ručiček.
-

V

yměnte žárovku.
-

V

raťte na místo držák žárovky
a

připojte konektor.
-

Dejte zpět vnitřní obložení.
Výměna žárovky
