Page 91 of 116
8 9 P r a c t i c a l i n f o r m a t i o n -
C H E C K S
B a t t e r y
A t t h e s t a r t o f w i n t e r , h a v e y o u r b a t -
t e r y c h e c k e d b y a P E U G E O T d e a l e r .
O i l f i l t e r
C h a n g e t h e fi l t e r r e g u l a r l y , i n a c c o r d -
a n c e w i t h t h e s e r v i c i n g s c h e d u l e . O n l y u s e p r o d u c t s r e c o m -
m e n d e d b y P E U G E O T o r
p r o d u c t s o f e q u i v a l e n t q u a l -
i t y a n d s p e c i fi c a t i o n s .
T o e n s u r e b e s t p e r f o r m a n c e
f r o m c o m p o n e n t s a s i m p o r t a n t a s t h e
p o w e r s t e e r i n g a n d t h e b r a k i n g s y s -
t e m , P E U G E O T s e l e c t s a n d o f f e r s
q u i t e s p e c i fi c p r o d u c t s .
T o p r e v e n t d a m a g e t o t h e e l e c t r i c a l
u n i t s , h i g h p r e s s u r e w a s h i n g t o c l e a n
t h e e n g i n e c o m p a r t m e n t i s s t r i c t l y
p r o h i b i t e d .
R U N N I N G O U T O F F U E L
( D I E S E L )
I f y o u s h o u l d r u n o u t o f f u e l , i t i s n e c -
e s s a r y t o r e - p r i m e t h e c i r c u i t :
- fi l l t h e f u e l t a n k w i t h a t l e a s t fi v e l i -
t r e s o f d i e s e l ,
- s q u e e z e a n d r e l e a s e t h e m a n u a l r e - p r i m i n g p u m p , u n d e r t h e b o n n e t
u n d e r t h e p r o t e c t i v e c o v e r , u n t i l f u e l
a p p e a r s i n t h e t r a n s p a r e n t p i p e ,
- o p e r a t e t h e s t a r t e r u n t i l t h e e n g i n e s t a r t s .
F U E L S U P P L Y C U T - O F F
( P E T R O L )
I n a s e r i o u s c o l l i s i o n , a m e c h a n i s m
p r e v e n t s f u e l f r o m r e a c h i n g t h e e n -
g i n e .
T o r e - e s t a b l i s h t h e f u e l s u p p l y , p r e s s
t h e s w i t c h o n t h e c o r n e r o f t h e f r o n t
r i g h t - h a n d s u s p e n s i o n a s s e m b l y , u n -
d e r t h e b o n n e t .
A i r f i l t e r a n d p a s s e n g e r
c o m p a r t m e n t f i l t e r
H a v e t h e fi l t e r e l e m e n t s r e p l a c e d r e g u -
l a r l y . I f y o u d r i v e i n d u s t y c o n d i t i o n s ,
c h a n g e t h e m t w i c e a s o f t e n .
B r a k e p a d s
B r a k e p a d w e a r d e p e n d s o n t h e s t y l e
o f d r i v i n g , i n p a r t i c u l a r f o r v e h i c l e s
w h i c h a r e u s e d i n t o w n , o v e r s h o r t
d i s t a n c e s .
I t m a y b e n e c e s s a r y t o c h e c k t h e
t h i c k n e s s o f t h e p a d s , e v e n b e t w e e n
s e r v i c e s .
D i s c a n d d r u m w e a r
F o r i n f o r m a t i o n r e l a t i n g t o t h e w e a r o f
t h e s u r f a c e s o f t h e d i s c s a n d d r u m s ,
c o n t a c t a P E U G E O T d e a l e r .
M a n u a l g e a r b o x
T h i s d o e s n o t r e q u i r e a n o i l c h a n g e .
C h e c k t h e l e v e l i n a c c o r d a n c e w i t h t h e
m a n u f a c t u r e r ’ s s e r v i c i n g s c h e d u l e .
T o c h e c k t h e m a i n l e v e l s a n d c e r -
t a i n c o m p o n e n t s , i n a c c o r d a n c e
w i t h t h e m a n u f a c t u r e r ’ s s e r v i c i n g
s c h e d u l e , r e f e r t o t h e p a g e s o f
t h e s e r v i c i n g b o o k l e t w h i c h c o r r e -
s p o n d t o y o u r v e h i c l e ’ s e n g i n e .
H a n d b r a k e
W h e r e t h e h a n d b r a k e t r a v e l i s t o o
g r e a t o r t h e r e i s a r e d u c t i o n i n t h e
p e r f o r m a n c e o f t h e s y s t e m , t h e
h a n d b r a k e s h o u l d b e a d j u s t e d , e v e n
b e t w e e n s e r v i c e s .
H a v e t h e s y s t e m c h e c k e d b y a
P E U G E O T d e a l e r .
Page 92 of 116
P r a c t i c a l i n f o r m a t i o n 9 0 -
C H A N G I N G A W H E E L
P a r k i n g t h e v e h i c l e
- I f p o s s i b l e , p a r k t h e v e h i c l e o n l e v - e l , s t a b l e a n d n o n - s l i p p e r y g r o u n d .
- A p p l y t h e h a n d b r a k e , s w i t c h o f f t h e i g n i t i o n a n d e n g a g e fi r s t o r r e v e r s e
g e a r . A c c e s s t o t h e s p a r e w h e e l a n d
t h e j a c k
T h e w h e e l i s l o c a t e d o u t s i d e t h e v e -
h i c l e , u n d e r t h e r e a r fl o o r , s u p p o r t e d
b y a m e t a l c a r r i e r .
- R e m o v e t h e j a c k a n d t h e w h e e l -
b r a c e 1 , s e c u r e d b e h i n d t h e d r i v -
e r ’ s s e a t .
- U s i n g t h e w h e e l b r a c e 1 , s l a c k e n
t h e s p a r e w h e e l c a r r i e r r e t a i n i n g
b o l t , l o c a t e d o n t h e i n s i d e n e a r t h e
c l o s i n g s y s t e m .
- L i f t t h e c a r r i e r t o r e l e a s e t h e h o o k r e a r w a r d s , t h e n l o w e r i t .
- R e m o v e t h e c h o c k 2 l o c a t e d i n t h e
s p a r e w h e e l .
R e m o v i n g a w h e e l
- C h o c k t h e r e a r o f t h e w h e e l d i - a g o n a l l y o p p o s i t e t h e w h e e l t o b e
c h a n g e d , u s i n g t h e c h o c k 2 .
- R e m o v e t h e w h e e l t r i m u s i n g t h e w h e e l b r a c e 1 , b y p u l l i n g a t t h e
v a l v e p a s s a g e h o l e .
- S l a c k e n t h e w h e e l b o l t s .
- P l a c e t h e j a c k u n d e r t h e l o c a t i n g p o i n t o n t h e s u b - f r a m e A t h a t i s
c l o s e s t t o t h e w h e e l t o b e c h a n g e d .
E n s u r e t h a t t h e e n t i r e s u r f a c e o f
t h e j a c k b a s e p l a t e i s i n c o n t a c t
w i t h t h e g r o u n d .
- E x t e n d t h e j a c k , c o m p l e t e l y u n - s c r e w t h e b o l t s a n d r e m o v e t h e
w h e e l .
Page 93 of 116
9 1 P r a c t i c a l i n f o r m a t i o n -
F o r y o u r s a f e t y , a l w a y s
c h a n g e a w h e e l :
- o n l e v e l , s t a b l e a n d n o n s l i p p e r y g r o u n d ,
- w i t h t h e h a n d b r a k e a p p l i e d ,
- w i t h fi r s t o r r e v e r s e g e a r e n g a g e d ,
- w i t h t h e v e h i c l e c h o c k e d ,
- n e v e r g o u n d e r n e a t h a v e h i c l e r a i s e d u s i n g a j a c k ( u s e a n a x l e
s t a n d ) .
R e fi t t i n g t h e w h e e l
- A f t e r p o s i t i o n i n g t h e w h e e l , l i g h t - l y p r e - t i g h t e n t h e b o l t s u s i n g t h e
w h e e l b r a c e .
- C o m p r e s s t h e j a c k a n d r e l e a s e i t .
- F u l l y t i g h t e n t h e b o l t s u s i n g t h e w h e e l b r a c e .
- R e p l a c e t h e t r i m , s t a r t i n g a t t h e v a l v e p a s s a g e h o l e , a n d p r e s s i t o n
u s i n g t h e p a l m o f t h e h a n d .
R e p l a c i n g t h e w h e e l i n t h e
c a r r i e r
- R e p l a c e t h e c h o c k 2 i n t h e w h e e l .
- R e p l a c e t h e w h e e l i n t h e c a r r i e r .
- L i f t t h e w h e e l t h e n t h e c a r r i e r a n d r e p o s i t i o n t h e h o o k .
- D o n o t f o r g e t t o f u l l y t i g h t e n t h e s p a r e w h e e l c a r r i e r r e t a i n i n g b o l t .
- S t o w t h e w h e e l b r a c e 1 a n d t h e
j a c k . A f t e r c h a n g i n g t h e w h e e l
- H a v e t h e t i g h t e n i n g o f t h e b o l t s
a n d t h e p r e s s u r e o f t h e s p a r e t y r e
c h e c k e d a s s o o n a s p o s s i b l e b y a
P E U G E O T d e a l e r .
- H a v e t h e p u n c t u r e d t y r e r e p a i r e d a n d r e p l a c e i t o n t h e v e h i c l e a s
s o o n a s p o s s i b l e .
Page 94 of 116
P r a c t i c a l i n f o r m a t i o n 9 2 -
C H A N G I N G A B U L B

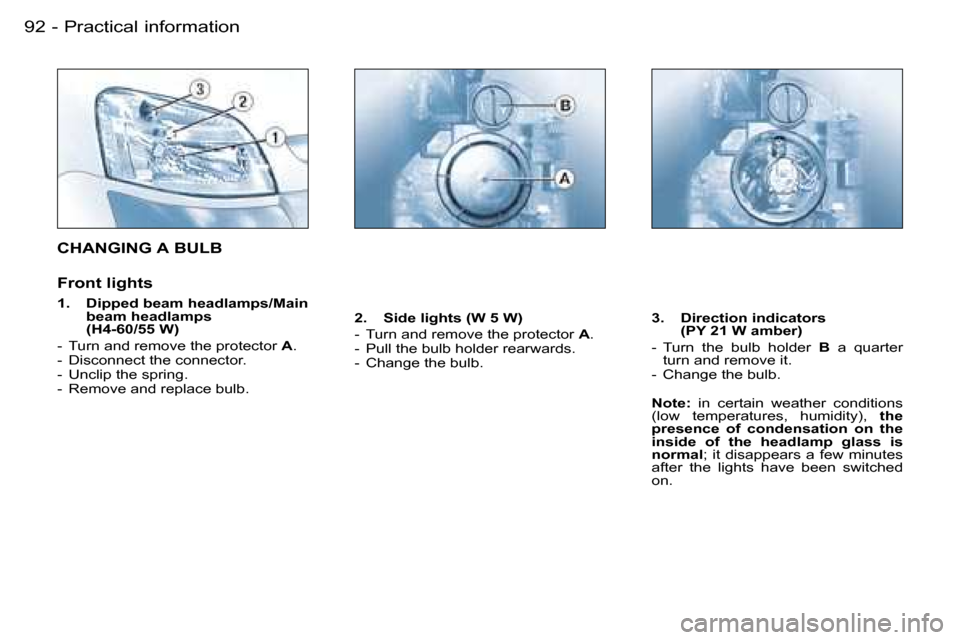

F r o n t l i g h t s
1 . D i p p e d b e a m h e a d l a m p s / M a i n b e a m h e a d l a m p s
( H 4 - 6 0 / 5 5 W )
- T u r n a n d r e m o v e t h e p r o t e c t o r A .
- D i s c o n n e c t t h e c o n n e c t o r .
- U n c l i p t h e s p r i n g .
- R e m o v e a n d r e p l a c e b u l b . 2 . S i d e l i g h t s ( W 5 W )
- T u r n a n d r e m o v e t h e p r o t e c t o r
A .
- P u l l t h e b u l b h o l d e r r e a r w a r d s .
- C h a n g e t h e b u l b . 3 . D i r e c t i o n i n d i c a t o r s
( P Y 2 1 W a m b e r )
- T u r n t h e b u l b h o l d e r B a q u a r t e r
t u r n a n d r e m o v e i t .
- C h a n g e t h e b u l b .
N o t e : i n c e r t a i n w e a t h e r c o n d i t i o n s
( l o w t e m p e r a t u r e s , h u m i d i t y ) , t h e
p r e s e n c e o f c o n d e n s a t i o n o n t h e
i n s i d e o f t h e h e a d l a m p g l a s s i s
n o r m a l ; i t d i s a p p e a r s a f e w m i n u t e s
a f t e r t h e l i g h t s h a v e b e e n s w i t c h e d
o n .
Page 95 of 116
9 3 P r a c t i c a l i n f o r m a t i o n -
O n l y u s e H 4 b u l b s m a n u f a c -
t u r e d b y :
- G E / T U N G S R A M ,
- P H I L I P S ,
- O S R A M ,
t o a v o i d d a m a g i n g t h e h e a d l a m p s .
T h e s e m e e t t h e a n t i - U V ( u l t r a - v i o l e t )
s p e c i fi c a t i o n s n e c e s s a r y f o r t h e c o r -
r e c t o p e r a t i o n a n d r e l i a b i l i t y o f t h e
h e a d l a m p s .
T h e h e a d l a m p s a r e fi t t e d w i t h a p o l y -
c a r b o n a t e l e n s c o a t e d w i t h a p r o t e c -
t i v e v a r n i s h . Y o u a r e s t r o n g l y a d v i s e d
t o a v o i d c l e a n i n g t h e m u s i n g a d r y o r
a b r a s i v e c l o t h a n d u s i n g d e t e r g e n t
p r o d u c t s o r s o l v e n t s .
U s e a s o f t , d a m p c l o t h . D i r e c t i o n i n d i c a t o r s i d e r e p e a t e r s
( W Y 5 W a m b e r )
- P u s h t h e t r a n s p a r e n t c o v e r f o r -
w a r d s o r r e a r w a r d s a n d r e l e a s e i t .
- T u r n t h e b u l b h o l d e r a q u a r t e r t u r n .
- C h a n g e t h e b u l b .
A m b e r c o l o u r e d b u l b s ( d i -
r e c t i o n i n d i c a t o r s a n d s i d e
r e p e a t e r s ) m u s t b e r e p l a c e d
b y b u l b s o f i d e n t i c a l s p e c i fi -
c a t i o n a n d c o l o u r .
Page 96 of 116
P r a c t i c a l i n f o r m a t i o n 9 4 -

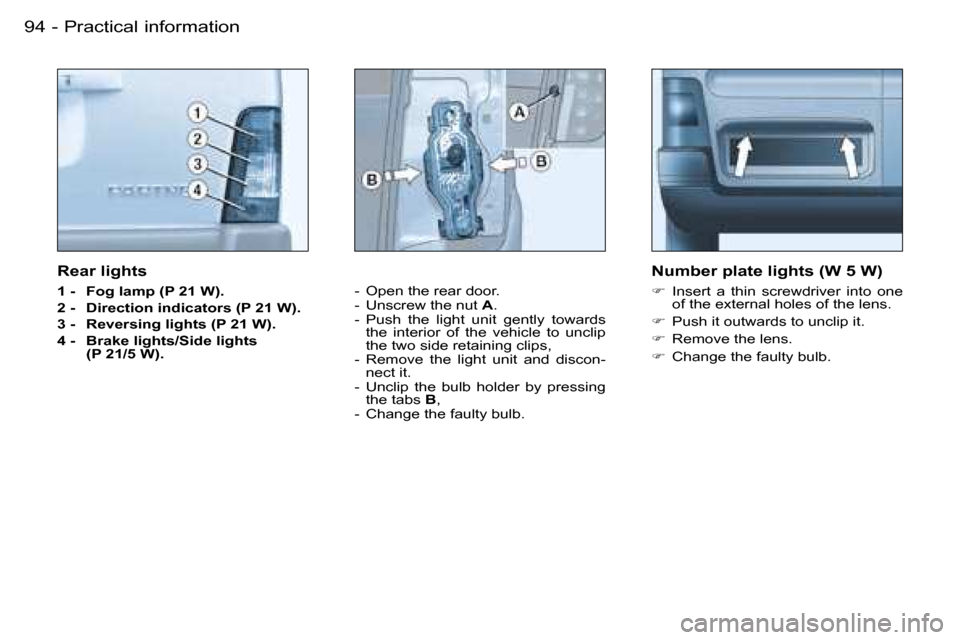

R e a r l i g h t s
1 - F o g l a m p ( P 2 1 W ) .
2 - D i r e c t i o n i n d i c a t o r s ( P 2 1 W ) .
3 - R e v e r s i n g l i g h t s ( P 2 1 W ) .
4 - B r a k e l i g h t s / S i d e l i g h t s ( P 2 1 / 5 W ) . -
O p e n t h e r e a r d o o r .
- U n s c r e w t h e n u t A .
- P u s h t h e l i g h t u n i t g e n t l y t o w a r d s
t h e i n t e r i o r o f t h e v e h i c l e t o u n c l i p
t h e t w o s i d e r e t a i n i n g c l i p s ,
- R e m o v e t h e l i g h t u n i t a n d d i s c o n -
n e c t i t .
- U n c l i p t h e b u l b h o l d e r b y p r e s s i n g
t h e t a b s B ,
- C h a n g e t h e f a u l t y b u l b .
N u m b e r p l a t e l i g h t s ( W 5 W )
I n s e r t a t h i n s c r e w d r i v e r i n t o o n e
o f t h e e x t e r n a l h o l e s o f t h e l e n s .
P u s h i t o u t w a r d s t o u n c l i p i t .
R e m o v e t h e l e n s .
C h a n g e t h e f a u l t y b u l b .
Page 97 of 116
9 5 P r a c t i c a l i n f o r m a t i o n -

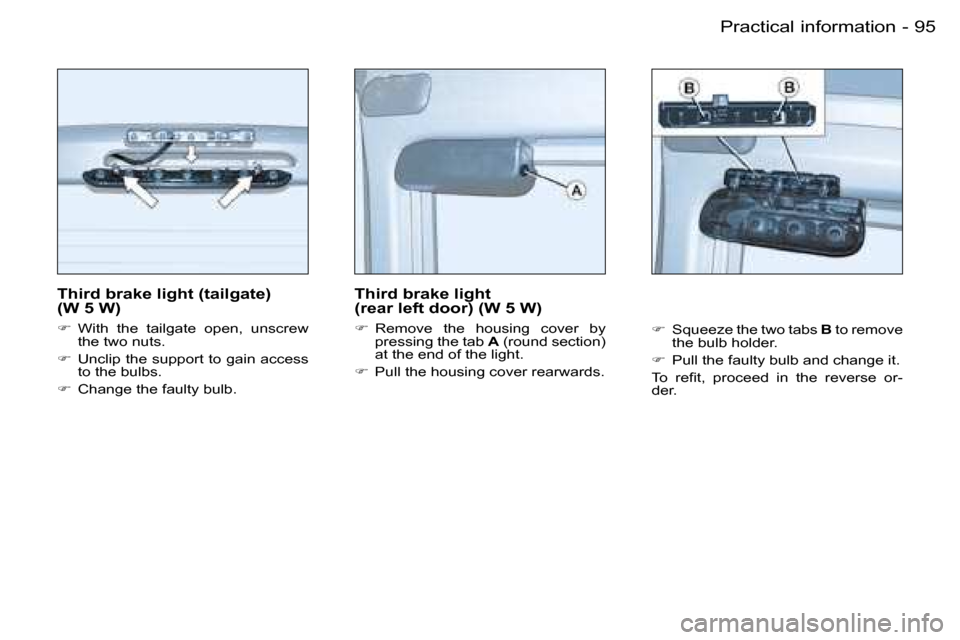

T h i r d b r a k e l i g h t ( t a i l g a t e )
( W 5 W )
W i t h t h e t a i l g a t e o p e n , u n s c r e w
t h e t w o n u t s .
U n c l i p t h e s u p p o r t t o g a i n a c c e s s
t o t h e b u l b s .
C h a n g e t h e f a u l t y b u l b .
T h i r d b r a k e l i g h t
( r e a r l e f t d o o r ) ( W 5 W )
R e m o v e t h e h o u s i n g c o v e r b y
p r e s s i n g t h e t a b A ( r o u n d s e c t i o n )
a t t h e e n d o f t h e l i g h t .
P u l l t h e h o u s i n g c o v e r r e a r w a r d s .
S q u e e z e t h e t w o t a b s B t o r e m o v e
t h e b u l b h o l d e r .
P u l l t h e f a u l t y b u l b a n d c h a n g e i t .
T o r e fi t , p r o c e e d i n t h e r e v e r s e o r -
d e r .
Page 98 of 116
P r a c t i c a l i n f o r m a t i o n 9 6 -

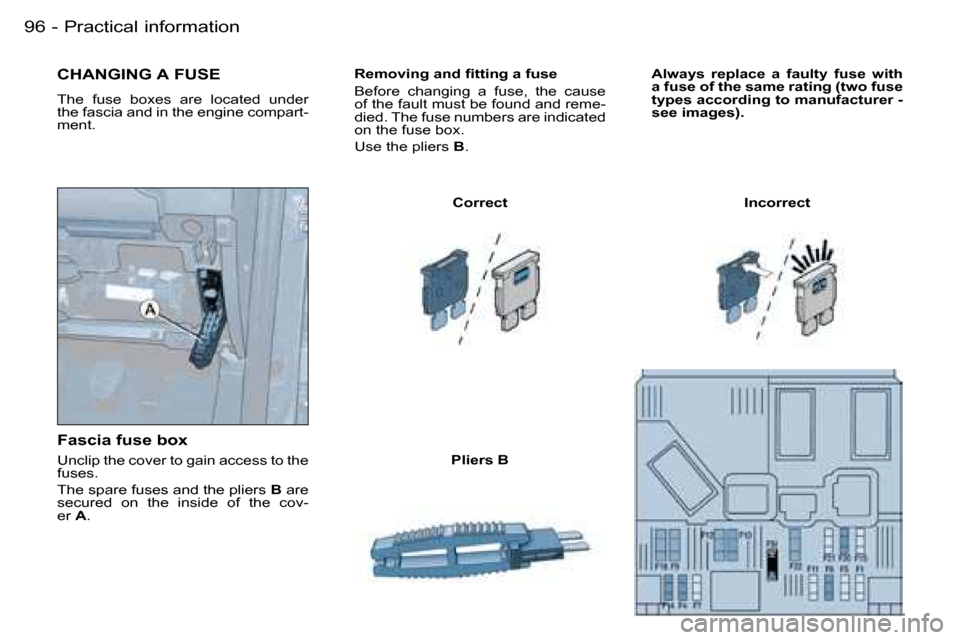

R e m o v i n g a n d fi t t i n g a f u s e
B e f o r e c h a n g i n g a f u s e , t h e c a u s e
o f t h e f a u l t m u s t b e f o u n d a n d r e m e -
d i e d . T h e f u s e n u m b e r s a r e i n d i c a t e d
o n t h e f u s e b o x .
U s e t h e p l i e r s B . C H A N G I N G A F U S E
T h e f u s e b o x e s a r e l o c a t e d u n d e r
t h e f a s c i a a n d i n t h e e n g i n e c o m p a r t -
m e n t .
F a s c i a f u s e b o x
U n c l i p t h e c o v e r t o g a i n a c c e s s t o t h e
f u s e s .
T h e s p a r e f u s e s a n d t h e p l i e r s B a r e
s e c u r e d o n t h e i n s i d e o f t h e c o v -
e r A . C o r r e c t I n c o r r e c t
P l i e r s B A l w a y s r e p l a c e a f a u l t y f u s e w i t h
a f u s e o f t h e s a m e r a t i n g ( t w o f u s e
t y p e s a c c o r d i n g t o m a n u f a c t u r e r -
s e e i m a g e s ) .
Page 99 of 116
P r a c t i c a l i n f o r m a t i o n 9 8 -
T h e e l e c t r i c a l c i r c u i t o f y o u r
v e h i c l e i s d e s i g n e d t o o p e r -
a t e w i t h s t a n d a r d o r o p t i o n a l
e q u i p m e n t .
B e f o r e i n s t a l l i n g o t h e r e l e c t r i -
c a l e q u i p m e n t o r a c c e s s o r i e s i n y o u r
v e h i c l e , c o n s u l t a P E U G E O T d e a l e r .
S o m e e l e c t r i c a l a c c e s s o r i e s o r t h e
w a y i n w h i c h t h e y a r e fi t t e d m a y h a v e
a n a d v e r s e e f f e c t o n t h e o p e r a t i o n o f
y o u r v e h i c l e ( i t s e l e c t r o n i c c o n t r o l c i r -
c u i t s , t h e a u d i o c i r c u i t a n d t h e e l e c t r i -
c a l c h a r g i n g c i r c u i t ) .
P E U G E O T d e c l i n e s a n y r e s p o n s i -
b i l i t y f o r e x p e n s e s i n c u r r e d t h r o u g h
t h e r e p a i r o f y o u r v e h i c l e o r f o r a n y
m a l f u n c t i o n s r e s u l t i n g f r o m t h e i n -
s t a l l a t i o n o f a u x i l i a r y a c c e s s o r i e s ,
n o t s u p p l i e d a n d n o t r e c o m m e n d e d
b y P E U G E O T a n d n o t i n s t a l l e d i n a c -
c o r d a n c e w i t h P E U G E O T ’ s i n s t r u c -
t i o n s , i n p a r t i c u l a r f o r a n y e q u i p m e n t
t h e p o w e r c o n s u m p t i o n o f w h i c h e x -
c e e d s 1 0 m i l l i a m p s .
T h e m a x i f u s e s p r o v i d e a d d i t i o n a l
p r o t e c t i o n f o r t h e e l e c t r i c a l s y s t e m s .
A n y w o r k o n t h e s e f u s e s m u s t b e
c a r r i e d o u t b y a P E U G E O T d e a l e r .

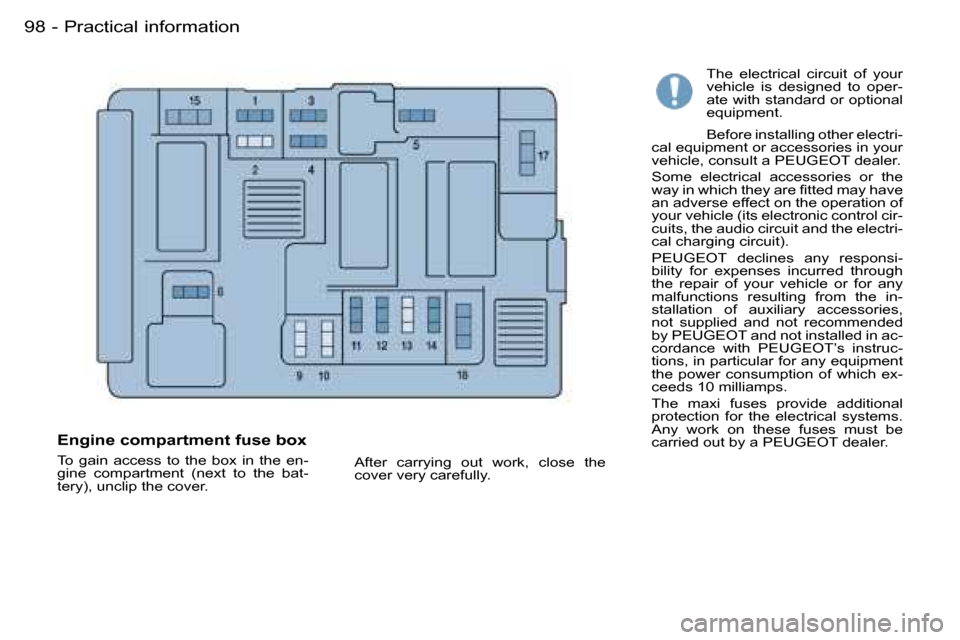

E n g i n e c o m p a r t m e n t f u s e b o x
T o g a i n a c c e s s t o t h e b o x i n t h e e n -
g i n e c o m p a r t m e n t ( n e x t t o t h e b a t -
t e r y ) , u n c l i p t h e c o v e r . A f t e r c a r r y i n g o u t w o r k , c l o s e t h e
c o v e r v e r y c a r e f u l l y .
Page 100 of 116
9 9 P r a c t i c a l i n f o r m a t i o n -
F u s e N ° R a t i n g F u n c t i o n s
1 1 0 A P r e - h e a t u n i t ( d i e s e l ) - B r a k e a n d c l u t c h s w i t c h e s - R e v e r s i n g l i g h t s .
2 1 5 A F u e l p u m p .
3 1 0 A A B S c o n t r o l u n i t .
4 1 0 A E n g i n e c o n t r o l u n i t .
5 - N o t u s e d .
6 1 5 A F r o n t f o g l a m p s .
7 2 0 A H e a d l a m p w a s h p u m p .
8 2 0 A F a n a s s e m b l y r e l a y - E n g i n e c o n t r o l u n i t .
9 1 5 A L e f t - h a n d d i p p e d b e a m .
1 0 1 5 A R i g h t - h a n d d i p p e d b e a m .
1 1 1 0 A L e f t - h a n d m a i n b e a m .
1 2 1 0 A R i g h t - h a n d m a i n b e a m .
1 3 1 5 A H o r n s .
1 4 1 0 A F r o n t a n d r e a r w i n d s c r e e n w a s h p u m p s .
1 5 3 0 A O x y g e n s e n s o r - A i r fl o w s e n s o r .
1 6 3 0 A A i r p u m p r e l a y .
1 7 3 0 A F r o n t w i n d s c r e e n w i p e r .
1 8 4 0 A A i r c o n d i t i o n i n g f a n .
