Page 11 of 268
Témoins
– Témoins des clignotants– Témoin des feux de route– Témoin d'activation desfeux de position/phares*
– Témoin des pharesantibrouillard avant
– Témoin du système antivol*– Témoin TOW/HAUL
(REMORQUAGE-CHARGE
LOURDE)*
– Témoin de mode 4 rouesmotrices gamme basse
–Témoin de mode 4 roues
motrices et 4 roues motrices
verrouillées
–Témoin de mode 4WD AUTO
(4 roues motrices gamme
automatique)
– Témoin de la commande de stabilité électronique (ESC)*
–Témoin de désactivation de
la commande de stabilité
électronique
– Témoin d'activation de l'éclairage de l'espace de
chargement
– Témoin de portière ouverte–Témoin de réglage du systèmede contrôle électronique de
vitesse
– Vérifiez la trappe du réservoir
de carburant
* Selon l'équipement
** Vérification du fonctionnement de
l'ampoule avec contact établi
Messages du centre d'information électronique
NOTA :
Pour obtenir de plus amples renseignements, consultez le paragraphe « Centre
d'information électronique » dans ce guide ou dans votre guide de l'automobiliste.
APERÇU DES COMMANDES
9
Page 140 of 268
FONCTIONNEMENT DE LA TRACTION INTÉGRALE
BOÎTE DE TRANSFERT À QUATRE POSITIONS/À PRISE TEMPORAIRE
• La boîte de transfert offre quatremodes :• Position 2WD HIGH (2 ROUES
MOTRICES GAMME HAUTE)
• Position 4WD LOCK (4 ROUES MOTRICES GAMME BASSE)
• Position N (POINT MORT)
• Position 4WD LOW (4 ROUES MOTRICES GAMME BASSE)
•
Cette boîte de transfert est conçue pour
la conduite en mode 2WD (2 ROUES
MOTRICES GAMME HAUTE) dans des
conditions normales en conduite ur-
baine ou sur l'autoroute avec revê-
tement sec et dur.
• Lorsqu'une traction supplémentaire est nécessaire, les positions 4WD LOCK (4 ROUES MOTRICES VERROUILLÉES) et 4WD LOW (4 ROUES MOTRICES
GAMME BASSE) peuvent être utilisées pour rendre solidaires les arbres de
transmission avant et arrière.
• En mode 4WD LOW (4 ROUES MOTRICES GAMME BASSE), ne dépassez pas 40 km/h (25 mi/h).
Procédure de changement de gamme
• Le passage du mode 2WD (2 ROUES MOTRICES GAMME HAUTE) au mode 4WD LOCK (4 ROUES MOTRICES VERROUILLÉES) peut s'effectuer lorsque le véhicule
est arrêté ou lorsque la vitesse maximale est de 88 km/h (55 mi/h).
• Le passage du mode 2WD (2 ROUES MOTRICES GAMME HAUTE) ou du mode 4WD LOCK (4 ROUES MOTRICES VERROUILLÉES) et 4WD LOW (4 roues
motrices gamme basse) peut s'effectuer lorsque la transmission est en position N
(POINT MORT) et que le véhicule est arrêté, ou qu'il se déplace à une vitesse qui
se situe entre 3 et 5 km/h (2 à 3 mi/h).
CAPACITÉS HORS ROUTE
138
Page 141 of 268
BOÎTE DE TRANSFERT À CINQ POSITIONS/SUR DEMANDE
• Cette boîte de transfert électroniquedispose de cinq positions de mode :• Position 2WD HIGH (2 ROUES
MOTRICES GAMME HAUTE)
• Position 4WD AUTO (4 ROUES
MOTRICES GAMME AUTOMATIQUE)
• Position 4WD LOCK (4 ROUES MOTRICES VERROUILLÉES)
• Position 4WD LOW (4 ROUES MOTRICES GAMME BASSE)
• Position N (POINT MORT)
•
La boîte de transfert électronique est
conçue pour fonctionner en mode 2WD
(2 ROUES MOTRICES GAMME HAUTE)
ou en mode 4WD AUTO (4 ROUES MO-
TRICES GAMME AUTOMATIQUE) pour la conduite normale sur route et autoroute sur
une chaussée sèche et dure.
• Le mode 2WD (2 ROUES MOTRICES GAMME HAUTE) assure une meilleure
économie de carburant, car l'essieu avant n'est pas engagé.
Procédure de changement de gamme
• Le passage du mode 2WD (2 ROUES MOTRICES GAMME HAUTE) au mode 4WD AUTO (4 ROUES MOTRICES GAMME AUTOMATIQUE) ou 4WD LOCK (4 ROUES
MOTRICES VERROUILLÉES) peut s'effectuer lorsque le véhicule est arrêté ou
lorsque la vitesse maximale est de 88 km/h (55 mi/h).
• Le passage du mode 2WD (2 ROUES MOTRICES GAMME HAUTE), 4WD AUTO (4 ROUES MOTRICES GAMME AUTOMATIQUE) et 4WD LOCK (4 ROUES MO-
TRICES VERROUILLÉES) au mode 4WD LOW (4 ROUES MOTRICES GAMME
BASSE) peut s'effectuer lorsque la transmission est en position N (POINT MORT)
et que le véhicule est arrêté, ou lorsqu'il se déplace à une vitesse qui se situe entre
3 et 5 km/h (2 à 3 mi/h).
NOTA :
Il est préférable que le moteur soit en marche et que le véhicule se déplace à une
vitesse qui se situe entre 3 et 5 km/h (2 à 3 mi/h).
CAPACITÉS HORS ROUTE
139
Page 142 of 268
MISE EN GARDE!
Vous ou d'autres personnes pourriez être blessés si vous laissez votre véhicule sans
surveillance avec la boîte de transfert à la position N (POINT MORT) sans serrer
complètement le frein de stationnement. Lorsque la boîte de transfert est à la
position N (POINT MORT), les arbres de transmission avant et arrière sont
dissociés du groupe motopropulseur et le véhicule peut se déplacer malgré la
position de la transmission. Le frein de stationnement doit toujours être serré
lorsque le conducteur n'est pas dans le véhicule.
BOÎTE DE TRANSFERT À CINQ POSITIONS/SUR DEMANDE
• Cette boîte de transfert électronique dispose de cinq positions de mode :•
Position 2WD (2 ROUES MOTRICES
GAMME HAUTE)
• Position 4WD AUTO (4 ROUES
MOTRICES GAMME AUTOMATIQUE)
• Position 4WD LOCK (4 ROUES
MOTRICES VERROUILLÉES)
• Position 4WD LOW (4 ROUES MOTRICES GAMME BASSE)
• Position N (POINT MORT)
•
La boîte de transfert électronique est
conçue pour fonctionner en mode 2WD
(2 ROUES MOTRICES GAMME HAUTE)
ou en mode 4WD AUTO (4 ROUES MO-
TRICES GAMME AUTOMATIQUE) pour la conduite normale sur route et autoroute sur
une chaussée sèche et dure.
• Le mode 2WD (2 ROUES MOTRICES GAMME HAUTE) assure une meilleure économie de carburant, car l'essieu avant n'est pas engagé.
CAPACITÉS HORS ROUTE
140
Page 143 of 268
Procédure de changement de gamme
• Le passage du mode 2WD (2 ROUES MOTRICES GAMME HAUTE) au mode 4WDAUTO (4 ROUES MOTRICES GAMME AUTOMATIQUE) ou 4WD LOCK (4 ROUES
MOTRICES VERROUILLÉES) peut s'effectuer lorsque le véhicule est arrêté ou
lorsque la vitesse maximale est de 88 km/h (55 mi/h).
• Le passage du mode 2WD (2 ROUES MOTRICES GAMME HAUTE), 4WD AUTO (4 ROUES MOTRICES GAMME AUTOMATIQUE) et 4WD LOCK (4 ROUES MO-
TRICES VERROUILLÉES) au mode 4WD LOW (4 ROUES MOTRICES GAMME
BASSE) peut s'effectuer lorsque la transmission est en position N (POINT MORT)
et que le véhicule est arrêté, ou lorsqu'il se déplace à une vitesse qui se situe entre
3 et 5 km/h (2 à 3 mi/h).
NOTA :
Il est préférable que le moteur soit en marche et que le véhicule se déplace à une
vitesse qui se situe entre 3 et 5 km/h (2 à 3 mi/h).
MISE EN GARDE!
Vous ou d'autres personnes pourriez être blessés si vous laissez votre véhicule sans
surveillance avec la boîte de transfert à la position N (POINT MORT) sans serrer
complètement le frein de stationnement. Lorsque la boîte de transfert est à la
position N (POINT MORT), les arbres de transmission avant et arrière sont
dissociés du groupe motopropulseur et le véhicule peut se déplacer malgré la
position de la transmission. Le frein de stationnement doit toujours être serré
lorsque le conducteur n'est pas dans le véhicule.
CAPACITÉS HORS ROUTE
141
Page 190 of 268
• Si le témoin du système de freinage antiblocage (ABS) est allumé, le système defreinage doit être réparé dès que possible pour que vous puissiez de nouveau
bénéficier des avantages offerts par les freins antiblocage. Si le témoin ABS ne
s'allume pas lorsque le commutateur d'allumage est tourné à la position ON/RUN
(MARCHE), faites-le vérifier par un concessionnaire autorisé.
NOTA :
** Vérification du fonctionnement de l'ampoule avec contact établi
– Témoin de la commande électronique du papillon
• Ce témoin indique une anomalie du système de commande électronique du papillon.
• Si une anomalie est détectée, le témoin s'allume pendant que le moteur est en marche. En pareil cas, immobilisez complètement le véhicule, placez le levier
sélecteur à la position P (STATIONNEMENT), coupez puis rétablissez le contact,
et le témoin devrait s'éteindre.
• Si le témoin demeure allumé lorsque le moteur tourne, vous pouvez normalement continuer à rouler; toutefois, faites immédiatement vérifier votre véhicule chez un
concessionnaire autorisé. Si le témoin clignote lorsque le moteur tourne, vous
devez faire vérifier immédiatement votre véhicule. Vous pourriez remarquer une
baisse de performance, un régime du moteur inégal ou plus élevé qu'à l'habitude,
ou le calage du moteur et vous pourriez être contraint de faire remorquer votre
véhicule.
- Témoin de sac gonflable **
• Ce témoin s'allume pendant quatre à huit secondes lorsque le contact est établi pour effectuer une vérification du fonctionnement de l'ampoule. Si le témoin n'est
pas allumé pendant le démarrage, s'il demeure allumé ou s'il s'allume pendant la
conduite, confiez dès que possible votre véhicule à un concessionnaire autorisé
pour faire vérifier le système. Pour obtenir de plus amples renseignements,
consultez le paragraphe « Dispositifs de retenue des occupants » dans la section
« Avant de démarrer votre véhicule » de votre guide de l'automobiliste.
NOTA :
** Vérification du fonctionnement de l'ampoule avec contact établi
– Témoin de vérification du système 4WD (4 roues motrices)
• Le témoin de vérification du système 4WD (4 roues motrices) contrôle le système de changement de vitesse électronique à quatre roues motrices. Si le témoin de
vérification du système 4WD (4 roues motrices) demeure allumé ou s'allume
durant la conduite, il indique que le système à quatre roues motrices ne
fonctionne pas correctement et qu'il doit être vérifié.
• Dans le cas des véhicules munis d'un groupe d'instruments de catégorie supé- rieure, ce témoin s'affiche au centre d'information électronique.
EN CAS D’URGENCE
188
Page 212 of 268

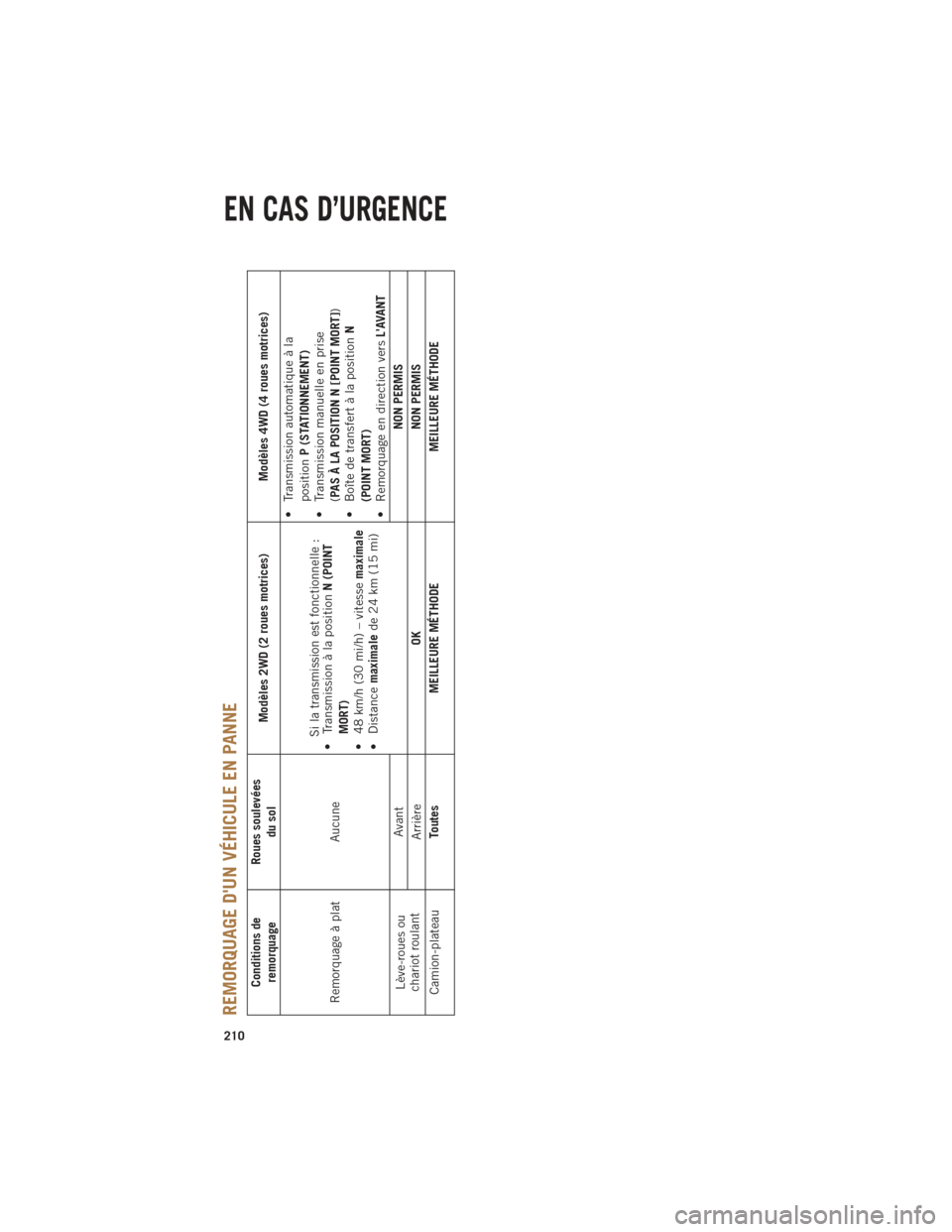

REMORQUAGE D'UN VÉHICULE EN PANNE
Conditions deremorquage Roues soulevées
du sol Modèles 2WD (2 roues motrices)
Modèles 4WD (4 roues motrices)
Remorquage à plat Aucune Si la transmission est fonctionnelle :
• Transmission à la position N (POINT
MORT)
• 48 km/h (30 mi/h) – vitesse maximale
• Distance maximalede 24 km (15 mi) • Transmission automatique à la
position P (STATIONNEMENT)
• Transmission manuelle en prise
(PAS À LA POSITION N [POINT MORT] )
• Boîte de transfert à la position N
(POINT MORT)
• Remorquage en direction vers L'AVANT
Lève-roues ou
chariot roulant Avant
NON PERMIS
Arrière OK
NON PERMIS
Camion-plateau Toutes
MEILLEURE MÉTHODE MEILLEURE MÉTHODE
EN CAS D’URGENCE
210
