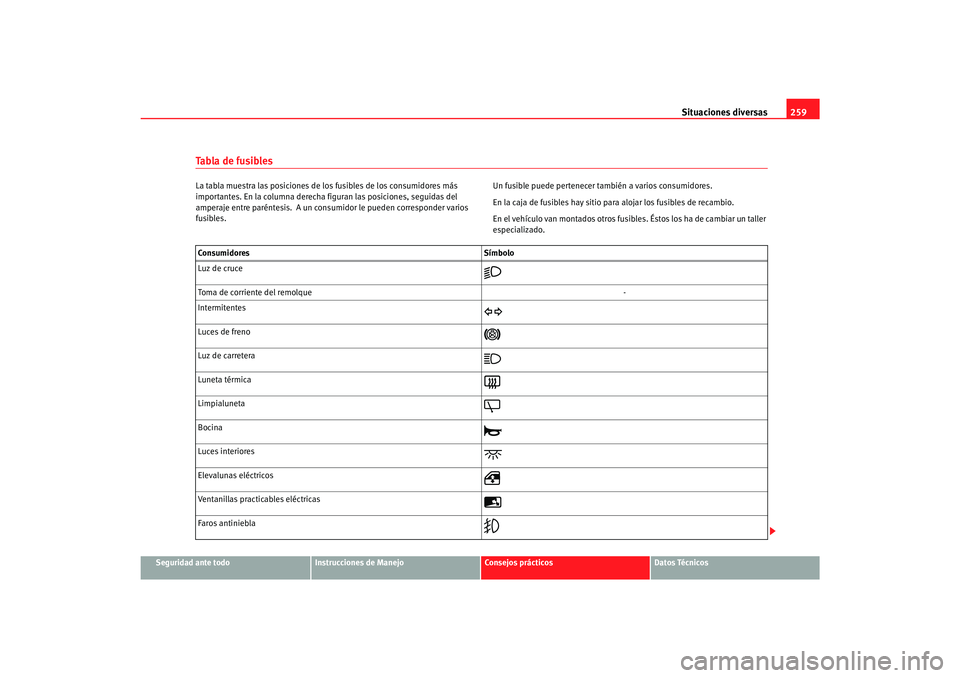

Ta b l a d e f u s i b l e sLa tabla muestra las posiciones de los fusibles de los consumidores más
importantes. En la columna derecha figuran las posiciones, seguidas del
amperaje entre paréntesis. A un consumidor le pueden corresponder varios
fusibles. Un fusible puede pertenecer también a varios consumidores.
En la caja de fusibles hay sitio para alojar los fusibles de recambio.
En el vehículo van montados
otros fusibles. Éstos los ha de cambiar un taller
especializado.
Consumidores Símbolo
Luz de cruce

Toma de corriente del remolque -
Intermitentes

Luces de freno

Luz de carretera

Luneta térmica

Limpialuneta

Bocina

Luces interiores

Elevalunas eléctricos

Ventanillas practicables eléctricas

Faros antiniebla

s2ic.book Seite 259 Donnerst ag, 22. Februar 2007 4:42 16

Situaciones diversas
260Luz trasera antiniebla

Intermitentes de emergencia

Iluminación de los instrumentos

Climatizador

Calefacción

Radio, sistema de navegación

/ 
Luz trasera -
Luz de placa de matrícula

Limpiacristales

Lavacristales

Techo corredizo

Calefacción de los asientos

Ajuste de los espejos

Retrovisores exteriores térmicos


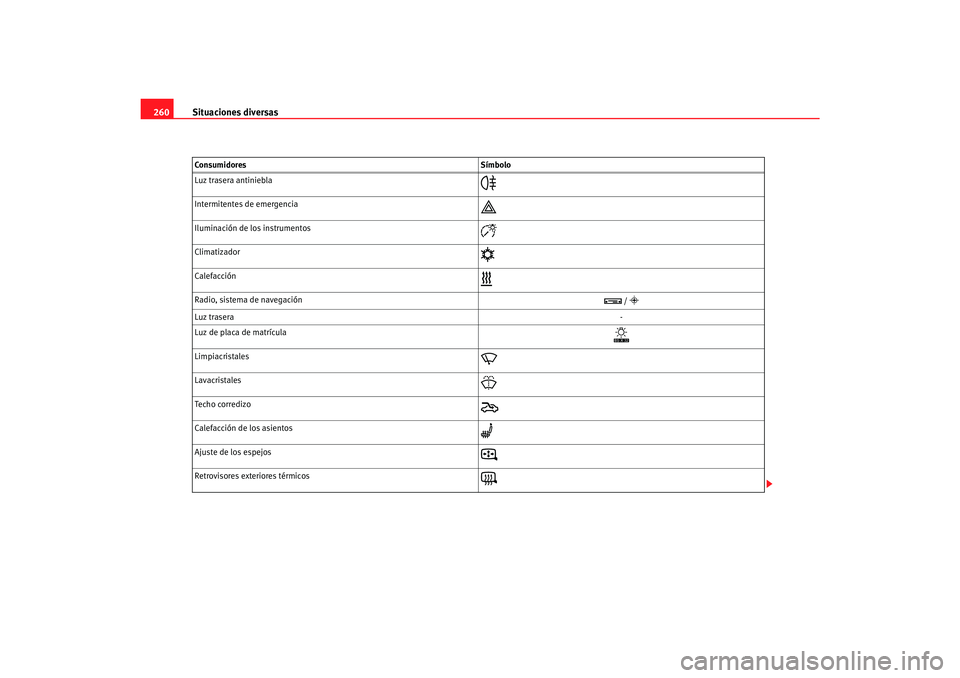

Consumidores Símbolo
s2ic.book Seite 260 Donnerstag, 22. Februar 2007 4:42 16

Situaciones diversas261
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Cambio de lámparasCambio de lámparas
Las lámparas deberían ser cambiadas por personal especia-
lizado.El cambio de lámparas requiere conocimientos técnicos. Esto se debe a que,
en ciertos casos, hay que desmontar otras piezas del vehículo para poder
cambiar la lámpara. Este es el caso, sobre todo, de las lámparas a las que
sólo se puede acceder desde el vano motor.
Por eso, le recomendamos acudir a un taller especializado para que se
cambien las lámparas o, en casos de emergencia, recurrir a la ayuda de un
profesional.
Si, no obstante, desea realizar el cambio usted mismo, tenga en cuenta lo
siguiente:
Antes de cambiar lámparas, debe desconectarse siempre la luz (conmutador
en posición O) y la palanca de los intermitentes debe encontrarse en posición
neutral.
Las lámparas sólo se sustituirán por lámparas del mismo tipo. La denomina-
ción figura en el casquillo o en la ampolla de la lámpara. Debería llevar siempre en el vehículo las lámparas de repuesto imprescindi-
bles para la seguridad durante la
marcha. Los Servicios Oficiales SEAT
disponen de las lámparas de repuesto adecuadas.

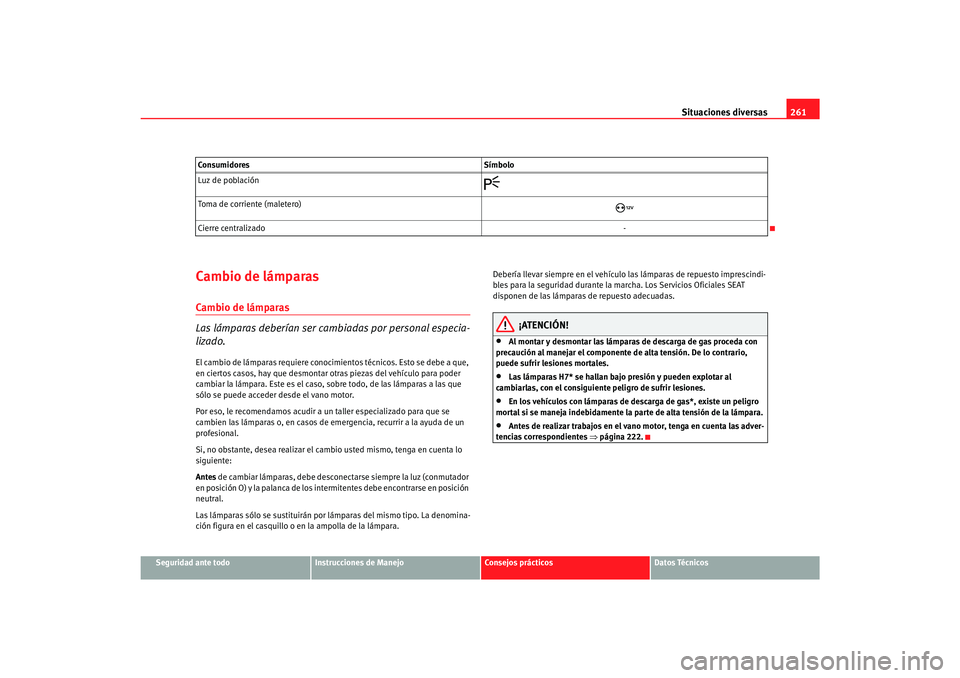

¡ATENCIÓN!
•
Al montar y desmontar las lámparas de descarga de gas proceda con
precaución al manejar el componente de alta tensión. De lo contrario,
puede sufrir lesiones mortales.
•
Las lámparas H7* se hallan bajo presión y pueden explotar al
cambiarlas, con el consiguiente peligro de sufrir lesiones.
•
En los vehículos con lámparas de descarga de gas*, existe un peligro
mortal si se maneja indebidamente la parte de alta tensión de la lámpara.
•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 222.
Luz de población

Toma de corriente (maletero)

Cierre centralizado
-
Consumidores
Símbolo
s2ic.book Seite 261 Donnerstag, 22. Februar 2007 4:42 16

Situaciones diversas

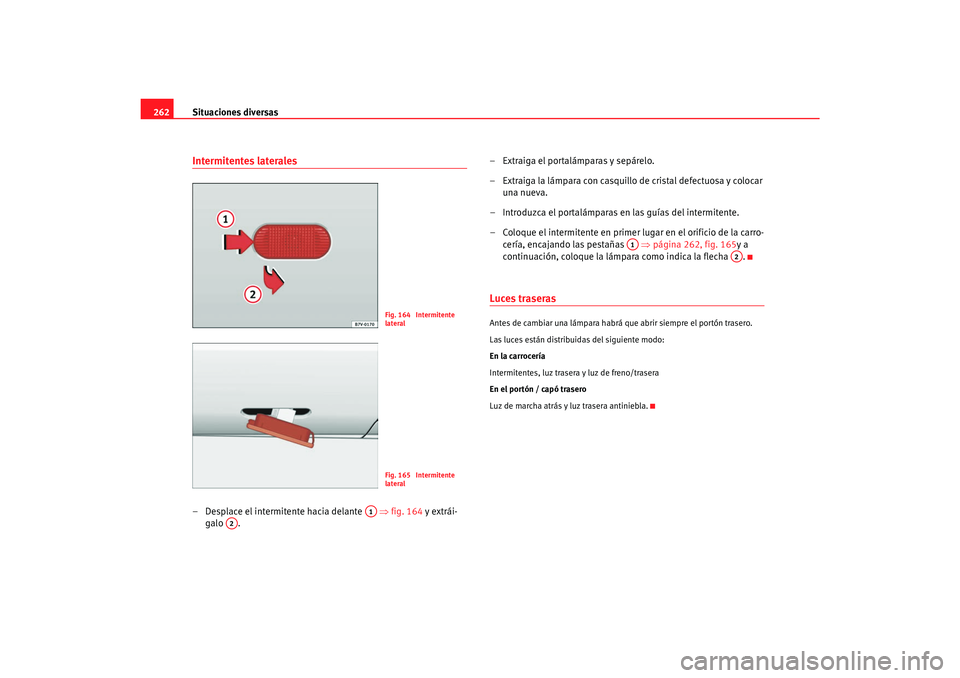

262Intermitentes laterales– Desplace el intermitente hacia delante ⇒fig. 164 y extrái-
galo . – Extraiga el portalámparas y sepárelo.
– Extraiga la lámpara con casquillo de cristal defectuosa y colocar
una nueva.
– Introduzca el portalámparas en las guías del intermitente.
– Coloque el intermitente en primer lugar en el orificio de la carro- cería, encajando las pestañas ⇒ página 262, fig. 165y a
continuación, coloque la lámpara como indica la flecha .
Luces traserasAntes de cambiar una lámpara habrá que abrir siempre el portón trasero.
Las luces están distribuidas del siguiente modo:
En la carrocería
Intermitentes, luz trasera y luz de freno/trasera
En el portón / capó trasero
Luz de marcha atrás y luz trasera antiniebla.
Fig. 164 Intermitente
lateralFig. 165 Intermitente
lateral
A1
A2
A1
A2
s2ic.book Seite 262 Donnerst ag, 22. Februar 2007 4:42 16

Situaciones diversas263
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

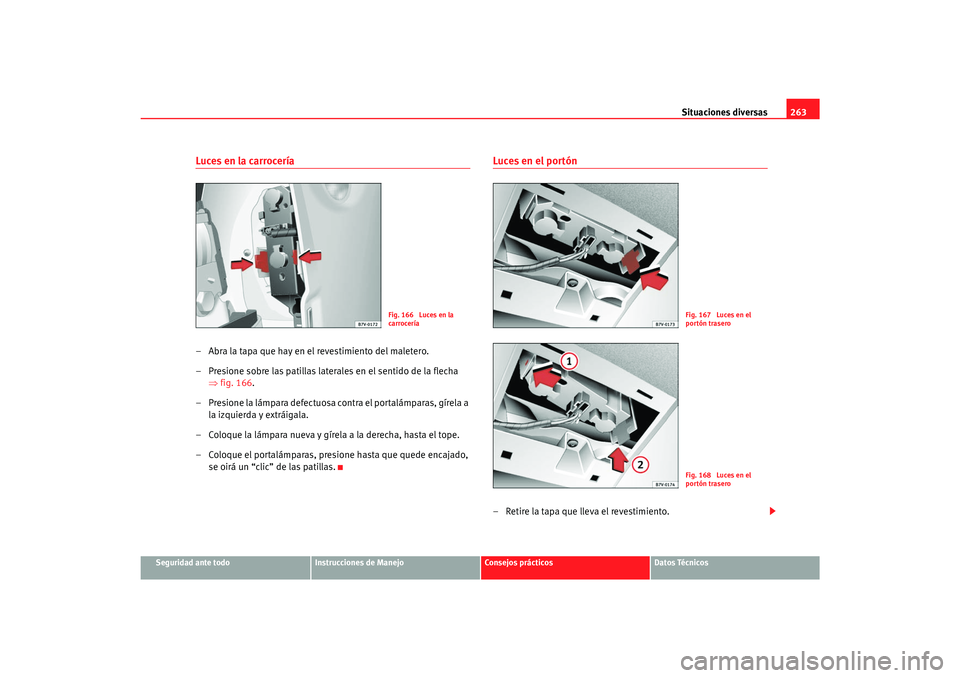

Luces en la carrocería– Abra la tapa que hay en el revestimiento del maletero.
– Presione sobre las patillas laterales en el sentido de la flecha
⇒fig. 166 .
– Presione la lámpara defectuosa contra el portalámparas, gírela a la izquierda y extráigala.
– Coloque la lámpara nueva y gírela a la derecha, hasta el tope.
– Coloque el portalámparas, pres ione hasta que quede encajado,
se oirá un “clic” de las patillas.
Luces en el portón – Retire la tapa que lleva el revestimiento.
Fig. 166 Luces en la
carrocería
Fig. 167 Luces en el
portón traseroFig. 168 Luces en el
portón trasero
s2ic.book Seite 263 Donnerst ag, 22. Februar 2007 4:42 16

Situaciones diversas
264
– Oprima la pestaña elástica en el sentido de la flecha ⇒fig. 167
y extraiga el portalámparas hacia abajo.
– Presione la lámpara defectuosa contra el portalámparas, gírela a la izquierda y extráigala.
– Coloque la lámpara nueva y gírela a la derecha, hasta el tope.
– Coloque el portalámparas en el orificio correspondiente por la pestaña delantera y presione hacia arriba el portalámparas
por la parte posterior , hasta que encastre la pestaña elástica
⇒fig. 168.

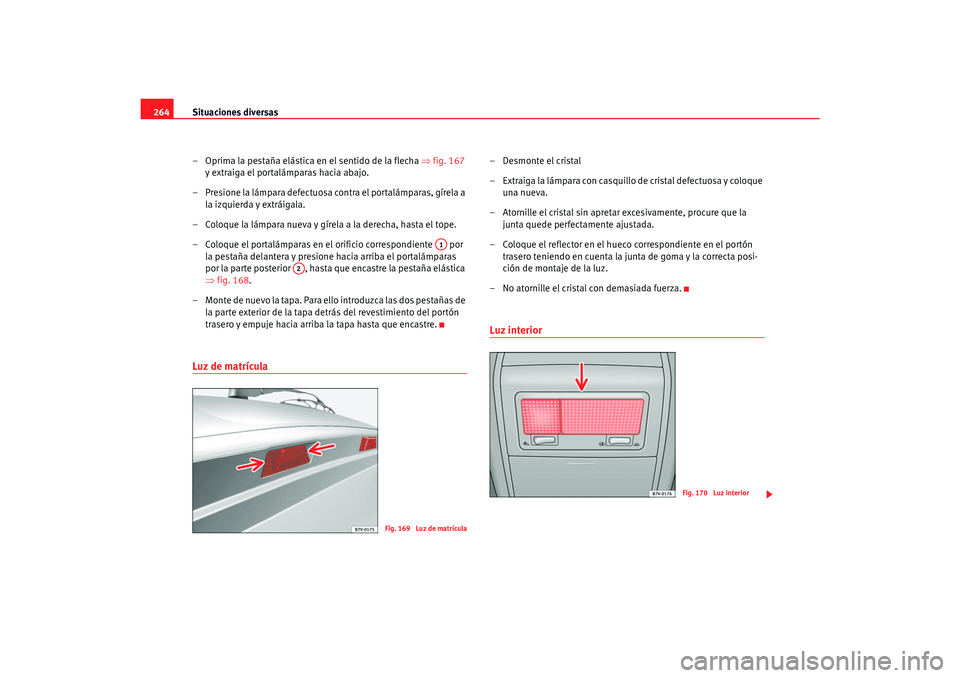

– M o n t e d e n u e v o la ta p a . P a r a e ll o i n t r o d u zca la s d o s p e s ta ñ a s d e la parte exterior de la tapa detrás del revestimiento del portón
trasero y empuje hacia arriba la tapa hasta que encastre.Luz de matrícula
– Desmonte el cristal
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque una nueva.
– Atornille el cristal sin apretar excesivamente, procure que la junta quede perfectamente ajustada.
– Coloque el reflector en el hueco correspondiente en el portón trasero teniendo en cuenta la junta de goma y la correcta posi-
ción de montaje de la luz.
– No atornille el cristal con demasiada fuerza.Luz interior
A1
A2
Fig. 169 Luz de matrícula
Fig. 170 Luz interior
s2ic.book Seite 264 Donnerst ag, 22. Februar 2007 4:42 16

Situaciones diversas265
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

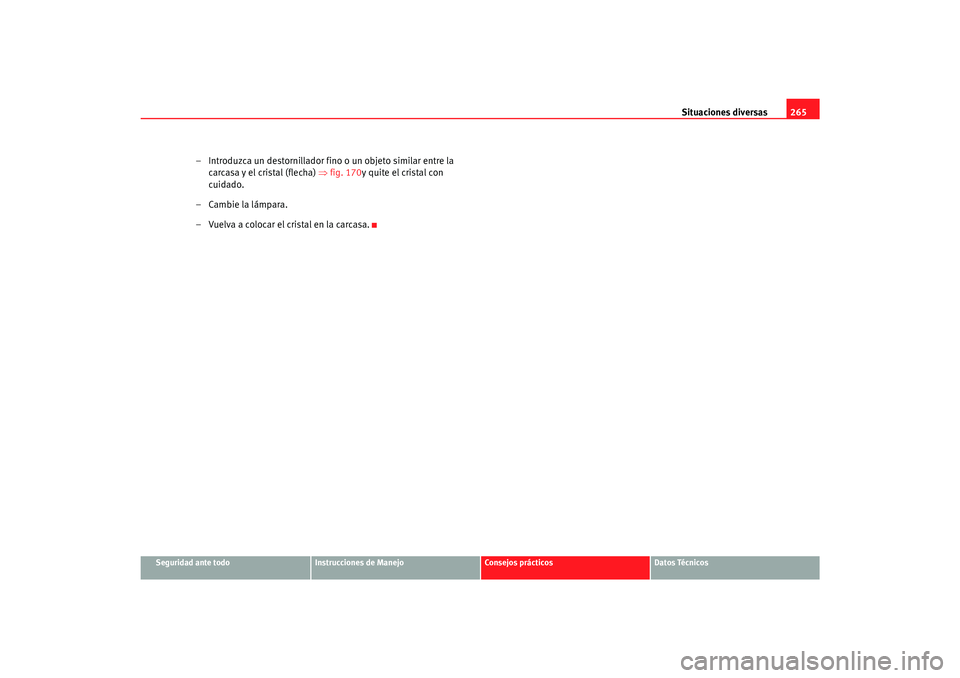

– Introduzca un destornillador fino o un objeto similar entre la
carcasa y el cristal (flecha) ⇒fig. 170y quite el cristal con
cuidado.
– Cambie la lámpara.
– Vuelva a colocar el cristal en la carcasa.
s2ic.book Seite 265 Donnerst ag, 22. Februar 2007 4:42 16

Situaciones diversas

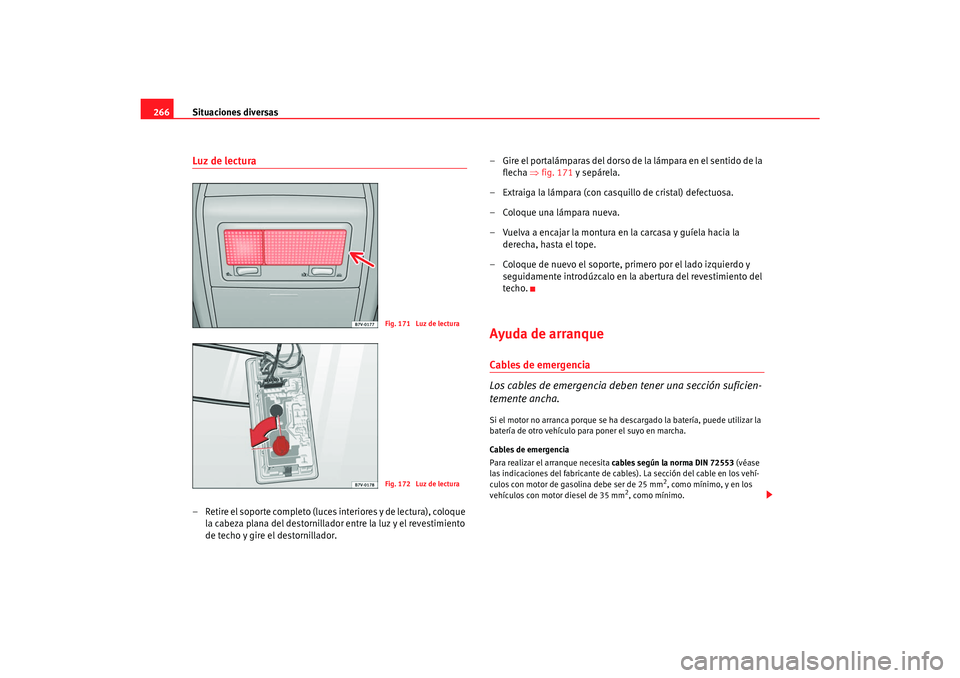

266Luz de lectura– Retire el soporte completo (luces interiores y de lectura), coloque
la cabeza plana del destornillador entre la luz y el revestimiento
de techo y gire el destornillador. – Gire el portalámparas del dorso de la lámpara en el sentido de la
flecha ⇒fig. 171 y sepárela.
– Extraiga la lámpara (con casquillo de cristal) defectuosa.
– Coloque una lámpara nueva.
– Vuelva a encajar la montura en la carcasa y guíela hacia la derecha, hasta el tope.
– Coloque de nuevo el soporte, primero por el lado izquierdo y seguidamente introdúzcalo en la abertura del revestimiento del
techo.
Ayuda de arranqueCables de emergencia
Los cables de emergencia deben tener una sección suficien-
temente ancha.Si el motor no arranca porque se ha descargado la batería, puede utilizar la
batería de otro vehículo para poner el suyo en marcha.
Cables de emergencia
Para realizar el arranque necesita cables según la norma DIN 72553 (véase
las indicaciones del fabricante de cables). La sección del cable en los vehí-
culos con motor de gasolina debe ser de 25 mm
2, como mínimo, y en los
vehículos con motor diesel de 35 mm
2, como mínimo.
Fig. 171 Luz de lecturaFig. 172 Luz de lectura
s2ic.book Seite 266 Donnerst ag, 22. Februar 2007 4:42 16

Situaciones diversas267
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Nota
•
No debe existir contacto alguno entre los dos vehículos, pues de lo
contrario podría pasar corriente al unir los dos polos positivos.
•
La batería descargada deberá estar debidamente embornada a la red de
a bordo.
Ayuda de arranque: descripciónEn la ⇒fig. 173 A representa a la batería sin carga y B a la batería
con carga.
Conexión de los cables de emergencia
– Desconecte el encendido en ambos vehículos ⇒.
1. Emborne un extremo del cable de emergencia rojo al polo posi- tivo ⇒fig. 173 del vehículo con la batería descargada ⇒.2. Emborne el otro extremo del cable de emergencia rojo al polo
positivo del vehículo que suministra la corriente.
3. Emborne un extremo del cable negro de emergencia al polo negativo del vehículo que suministra la corriente.
4. Emborne el otro extremo del cable negro de emergencia a una pieza de metal maciza unida al bloque motor o al mismo
bloque motor del vehículo con la batería descargada, lo más
alejado posible de la batería ⇒.
5. Los cables se colocarán de modo que no puedan ser pillados por alguna pieza giratoria del vano motor.
Puesta en marcha
6. Arranque el motor del vehículo que suministra corriente y deje que funcione a ralentí.
7. Arranque el motor del vehículo con la batería descargada y espere dos o tres minutos, hasta que el motor “ruede”.
Desconexión de los cables de emergencia
8. Antes de desembornar los cables de emergencia apague la luz de cruce, si estuviese encendida.
9. Active la turbina de la calefacc ión y la luneta térmica del vehículo
con la batería descargada, para que se reduzcan los picos de
tensión que se producen al desembornar.
10. Mientras los motores siguen en marcha, desemborne los cables en el orden inverso a como se embornaron.
Asegúrese de que al conectar las pi nzas a los polos tengan suficiente
contacto metálico.

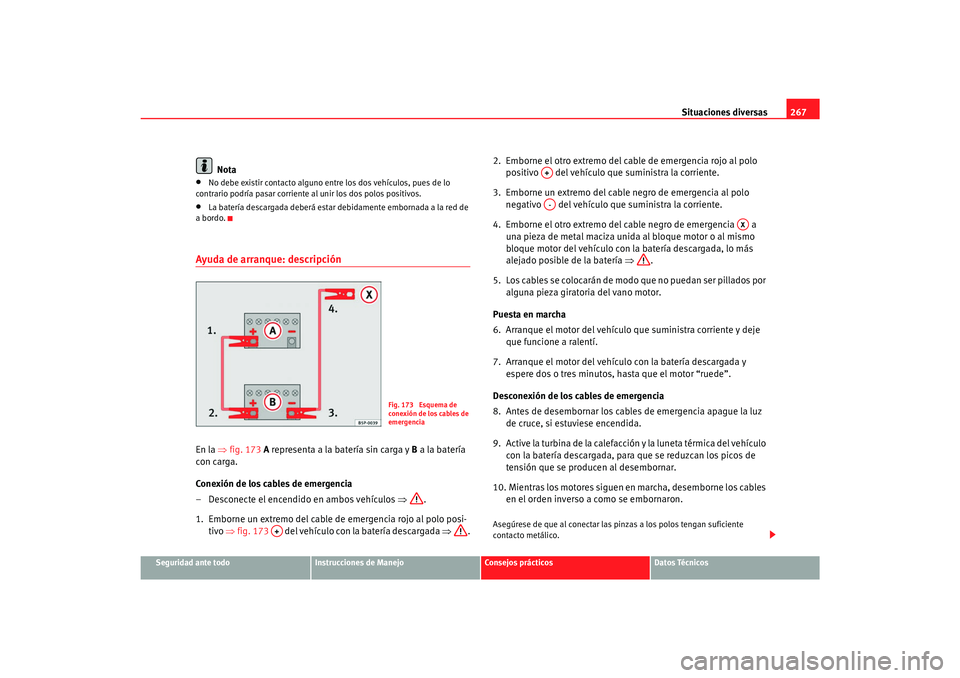

Fig. 173 Esquema de
conexión de los cables de
emergencia
A+
A+A-
AX
s2ic.book Seite 267 Donnerst ag, 22. Februar 2007 4:42 16

Situaciones diversas

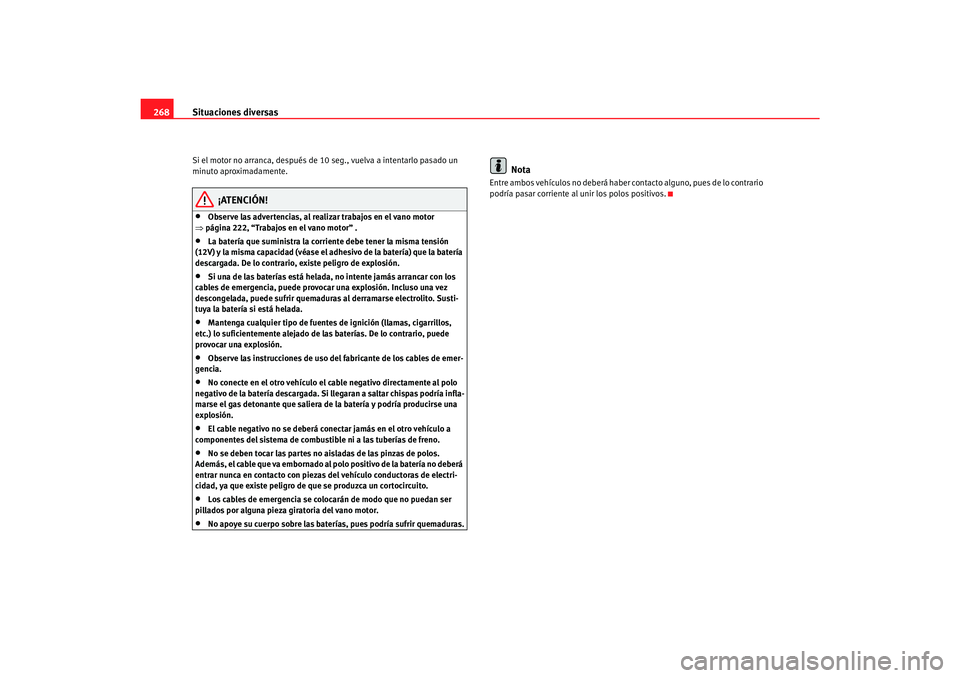

268Si el motor no arranca, después de 10 seg., vuelva a intentarlo pasado un
minuto aproximadamente.
¡ATENCIÓN!
•
Observe las advertencias, al realizar trabajos en el vano motor
⇒ página 222, “Trabajos en el vano motor” .
•
La batería que suministra la corriente debe tener la misma tensión
(12V) y la misma capacidad (véase el adhesivo de la batería) que la batería
descargada. De lo contrario, existe peligro de explosión.
•
Si una de las baterías está helada, no intente jamás arrancar con los
cables de emergencia, puede provocar una explosión. Incluso una vez
descongelada, puede sufrir quemaduras al derramarse electrolito. Susti-
tuya la batería si está helada.
•
Mantenga cualquier tipo de fuentes de ignición (llamas, cigarrillos,
etc.) lo suficientemente alejado de las baterías. De lo contrario, puede
provocar una explosión.
•
Observe las instrucciones de uso del fabricante de los cables de emer-
gencia.
•
No conecte en el otro vehículo el cable negativo directamente al polo
negativo de la batería descargada. Si llegaran a saltar chispas podría infla-
marse el gas detonante que saliera de la batería y podría producirse una
explosión.
•
El cable negativo no se deberá conectar jamás en el otro vehículo a
componentes del sistema de combustible ni a las tuberías de freno.
•
No se deben tocar las partes no aisladas de las pinzas de polos.
Además, el cable que va embornado al po lo positivo de la batería no deberá
entrar nunca en contacto con piezas del vehículo conductoras de electri-
cidad, ya que existe peligro de que se produzca un cortocircuito.
•
Los cables de emergencia se colocarán de modo que no puedan ser
pillados por alguna pieza giratoria del vano motor.
•
No apoye su cuerpo sobre las baterías, pues podría sufrir quemaduras.
Nota
Entre ambos vehículos no deberá haber co ntacto alguno, pues de lo contrario
podría pasar corriente al unir los polos positivos.
