Seat Alhambra 2010 Betriebsanleitung (in German)

Sitze und Ablage
140
Hinweis
Bei zu geringem Ladezustand der Fahrzeugbatterie kann der Sitz möglicher-
weise nicht elektrisch eingestellt werden.
Hinweis
Beim Anlassen des Motors wird ein mögliches Einstellen des Sitzes
abgebrochen.

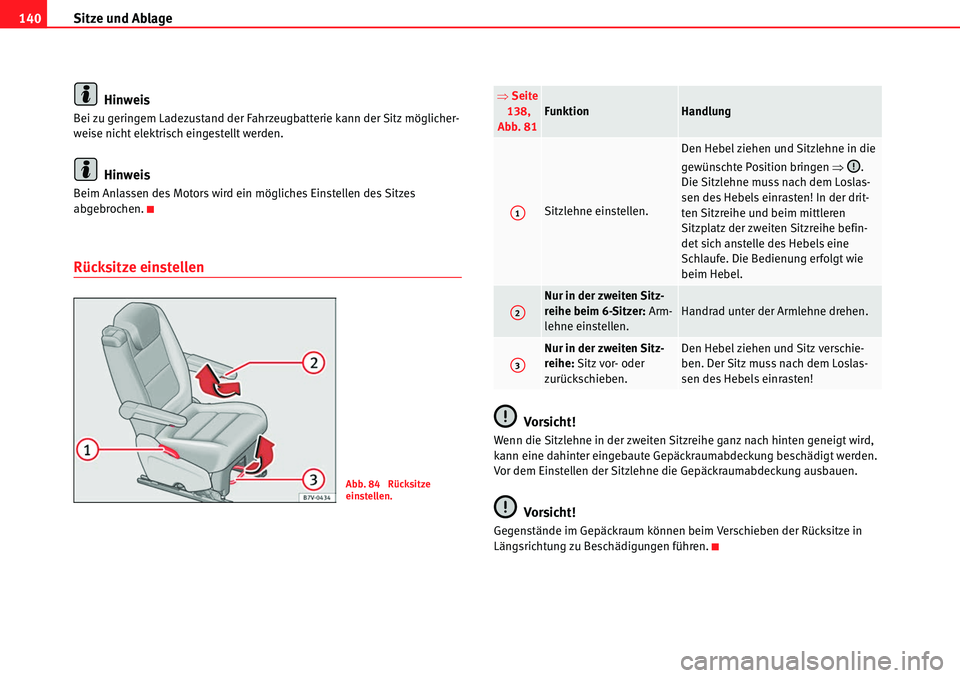

Rücksitze einstellen
Vorsicht!
Wenn die Sitzlehne in der zweiten Sitzreihe ganz nach hinten geneigt wird,
kann eine dahinter eingebaute Gepäckraumabdeckung beschädigt werden.
Vor dem Einstellen der Sitzlehne die Gepäckraumabdeckung ausbauen.
Vorsicht!
Gegenstände im Gepäckraum können beim Verschieben der Rücksitze in
Längsrichtung zu Beschädigungen führen.
Abb. 84 Rücksitze
einstellen.
Ÿ Seite
138,
Abb. 81FunktionHandlung
Sitzlehne einstellen.
Den Hebel ziehen und Sitzlehne in die
gewünschte Position bringen Ÿ.
Die Sitzlehne muss nach dem Loslas-
sen des Hebels einrasten! In der drit-
ten Sitzreihe und beim mittleren
Sitzplatz der zweiten Sitzreihe befin-
det sich anstelle des Hebels eine
Schlaufe. Die Bedienung erfolgt wie
beim Hebel.
Nur in der zweiten Sitz-
reihe beim 6-Sitzer: Arm-
lehne einstellen.Handrad unter der Armlehne drehen.
Nur in der zweiten Sitz-
reihe: Sitz vor- oder
zurückschieben.Den Hebel ziehen und Sitz verschie-
ben. Der Sitz muss nach dem Loslas-
sen des Hebels einrasten!
A1
A2
A3

Sitze und Ablage141
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

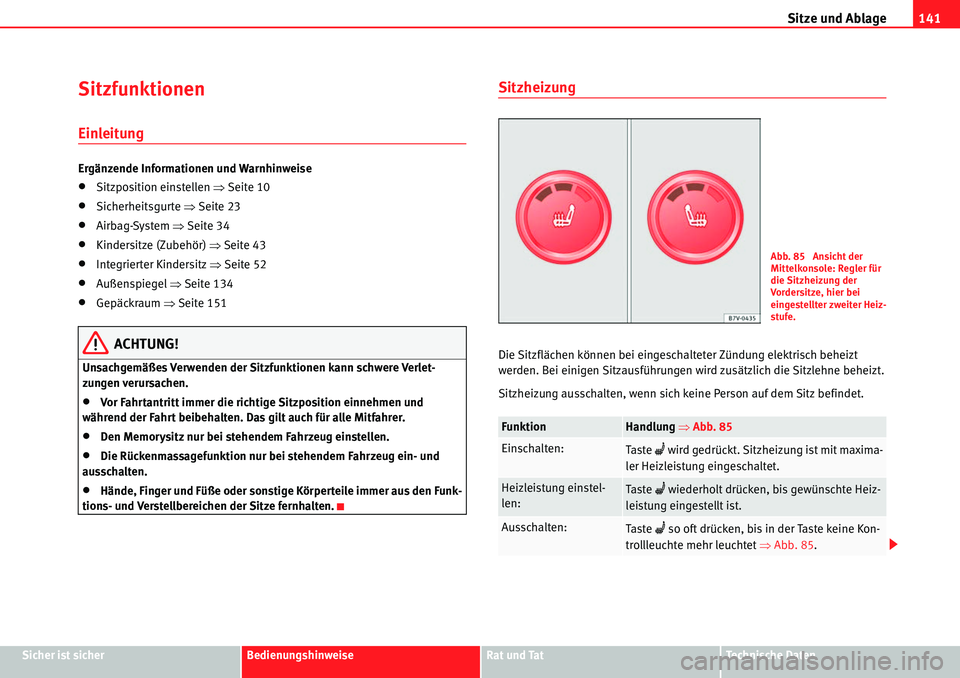

Sitzfunktionen
Einleitung
Ergänzende Informationen und Warnhinweise
xSitzposition einstellen ŸSeite 10
xSicherheitsgurte ŸSeite 23
xAirbag-System Ÿ Seite 34
xKindersitze (Zubehör) Ÿ Seite 43
xIntegrierter Kindersitz ŸSeite 52
xAußenspiegel ŸSeite 134
xGepäckraum ŸSeite 151
ACHTUNG!
Unsachgemäßes Verwenden der Sitzfunktionen kann schwere Verlet-
zungen verursachen.
xVor Fahrtantritt immer die richtige Sitzposition einnehmen und
während der Fahrt beibehalten. Das gilt auch für alle Mitfahrer.
xDen Memorysitz nur bei stehendem Fahrzeug einstellen.
xDie Rückenmassagefunktion nur bei stehendem Fahrzeug ein- und
ausschalten.
xHände, Finger und Füße oder sonstige Körperteile immer aus den Funk-
tions- und Verstellbereichen der Sitze fernhalten.
Sitzheizung
Die Sitzflächen können bei eingeschalteter Zündung elektrisch beheizt
werden. Bei einigen Sitzausführungen wird zusätzlich die Sitzlehne beheizt.
Sitzheizung ausschalten, wenn sich keine Person auf dem Sitz befindet.
FunktionHandlung ŸAbb. 85
Einschalten:Taste A wird gedrückt. Sitzheizung ist mit maxima-
ler Heizleistung eingeschaltet.
Heizleistung einstel-
len:Taste A wiederholt drücken, bis gewünschte Heiz-
leistung eingestellt ist.
Ausschalten:Taste A so oft drücken, bis in der Taste keine Kon-
trollleuchte mehr leuchtet ŸAbb. 85 .
Abb. 85 Ansicht der
Mittelkonsole: Regler für
die Sitzheizung der
Vordersitze, hier bei
eingestellter zweiter Heiz-
stufe.

Sitze und Ablage
142
ACHTUNG!
Personen, die durch Medikamenteneinnahme, durch Lähmungen oder
aufgrund chronischer Erkrankungen (z. B. Diabetes) unter eingeschränkter
oder keiner Schmerz- oder Temperaturwahrnehmung leiden, können sich
bei der Benutzung der Sitzheizung Verbrennungen an Rücken, Gesäß und
Beinen zuziehen, die einen sehr langen Heilungszeitraum nach sich ziehen
können oder nicht mehr vollständig verheilen. Für Fragen zum eigenen
Gesundheitszustand einen Arzt aufsuchen.
xPersonen mit eingeschränkter Schmerz- oder Temperaturwahrneh-
mung dürfen die Sitzheizung niemals benutzen.
Vorsicht!
xUm die Heizelemente der Sitzheizung nicht zu beschädigen, nicht auf den
Sitzen knien oder Sitzfläche und Sitzlehne anderweitig punktförmig
belasten.
xFlüssigkeiten, spitze Gegenstände und isolierende Materialien auf dem
Sitz können die Sitzheizung beschädigen.
xBei Geruchsentwicklung Sitzheizung sofort ausschalten und vom Fachbe-
trieb prüfen lassen.
Umwelthinweis
Sitzheizung nur so lange eingeschaltet lassen, wie sie benötigt wird. Andern-
falls wird unnötig Kraftstoff verbraucht.
Memorysitz
Memorytasten
Jeder Memorytaste können individuelle Einstellungen für den Fahrersitz und
die Außenspiegel zugeordnet werden.
Außenspiegeleinstellungen für Vorwärtsfahrt speichern
xElektronische Parkbremse einschalten.
xGetriebe in Neutralstellung bringen.
xZündung einschalten.
xVordersitz und die Außenspiegel einstellen.
xTaste länger als eine Sekunde drücken ŸAbb. 86 .
xInnerhalb von etwa 10 Sekunden gewünschte Memorytaste drücken. Ein
Gongsignal bestätigt die Speicherung.
Beifahreraußenspiegeleinstellungen für Rückwärtsfahrt speichern
xElektronische Parkbremse einschalten.
xGetriebe in Neutralstellung bringen.
Abb. 86 Memorytasten
außen am Fahrersitz.
SET

Sitze und Ablage143
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

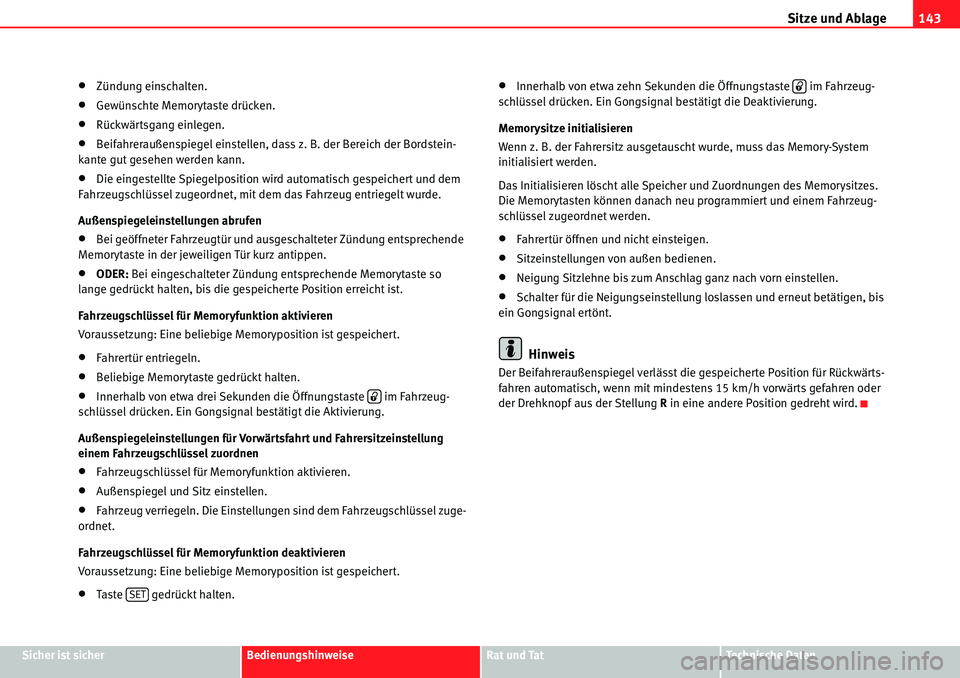

xZündung einschalten.
xGewünschte Memorytaste drücken.
xRückwärtsgang einlegen.
xBeifahreraußenspiegel einstellen, dass z. B. der Bereich der Bordstein-
kante gut gesehen werden kann.
xDie eingestellte Spiegelposition wird automatisch gespeichert und dem
Fahrzeugschlüssel zugeordnet, mit dem das Fahrzeug entriegelt wurde.
Außenspiegeleinstellungen abrufen
xBei geöffneter Fahrzeugtür und ausgeschalteter Zündung entsprechende
Memorytaste in der jeweiligen Tür kurz antippen.
xODER: Bei eingeschalteter Zündung entsprechende Memorytaste so
lange gedrückt halten, bis die gespeicherte Position erreicht ist.
Fahrzeugschlüssel für Memoryfunktion aktivieren
Voraussetzung: Eine beliebige Memoryposition ist gespeichert.
xFahrertür entriegeln.
xBeliebige Memorytaste gedrückt halten.
xInnerhalb von etwa drei Sekunden die Öffnungstaste im Fahrzeug-
schlüssel drücken. Ein Gongsignal bestätigt die Aktivierung.
Außenspiegeleinstellungen für Vorwärtsfahrt und Fahrersitzeinstellung
einem Fahrzeugschlüssel zuordnen
xFahrzeugschlüssel für Memoryfunktion aktivieren.
xAußenspiegel und Sitz einstellen.
xFahrzeug verriegeln. Die Einstellungen sind dem Fahrzeugschlüssel zuge-
ordnet.
Fahrzeugschlüssel für Memoryfunktion deaktivieren
Voraussetzung: Eine beliebige Memoryposition ist gespeichert.
xTaste gedrückt halten.
xInnerhalb von etwa zehn Sekunden die Öffnungstaste im Fahrzeug-
schlüssel drücken. Ein Gongsignal bestätigt die Deaktivierung.
Memorysitze initialisieren
Wenn z. B. der Fahrersitz ausgetauscht wurde, muss das Memory-System
initialisiert werden.
Das Initialisieren löscht alle Speicher und Zuordnungen des Memorysitzes.
Die Memorytasten können danach neu programmiert und einem Fahrzeug-
schlüssel zugeordnet werden.
xFahrertür öffnen und nicht einsteigen.
xSitzeinstellungen von außen bedienen.
xNeigung Sitzlehne bis zum Anschlag ganz nach vorn einstellen.
xSchalter für die Neigungseinstellung loslassen und erneut betätigen, bis
ein Gongsignal ertönt.
Hinweis
Der Beifahreraußenspiegel verlässt die gespeicherte Position für Rückwärts-
fahren automatisch, wenn mit mindestens 15 km/h vorwärts gefahren oder
der Drehknopf aus der Stellung R in eine andere Position gedreht wird.
0
SET
0

Sitze und Ablage
144
Einstiegshilfe für die dritte Sitzreihe
Um den Ein- bzw. Ausstieg im Bereich der dritten Sitzreihe zu erleichtern,
können die äußeren Sitze in der zweiten Sitzreihe nach vorn geklappt
werden.
Rücksitz der zweiten Sitzreihe nach vorn klappen
xGegebenenfalls die Gurtschlaufen öffnen und den Sicherheitsgurt von
Hand zurückführen.
xGegebenenfalls seitliche Kopfstütze des integrierten Kindersitzes
abnehmen ŸSeite 52.
xGegebenenfalls Armlehnen hochklappen.
xGegebenenfalls Gegenstände aus dem Fußraum der zweiten Sitzreihe
entfernen Ÿ.
xKopfstütze ganz nach unten schieben ŸSeite 10.
xHebel ŸAbb. 87 nach vorn drücken und Rücksitzlehne nach vorn
klappen. Der komplette Rücksitz klappt nach vorn Ÿ und kann in Längs-
richtung noch weiter nach vorn geschoben werden.
xVorsichtig ein- und aussteigen Ÿ.
Rücksitz der zweiten Sitzreihe zurückklappen
xRücksitzlehne nach hinten in die aufrechte Position klappen. Der
komplette Rücksitz klappt nach hinten Ÿ.
xDer Rücksitz muss sicher eingerastet sein, damit die Schutzwirkung der
Sicherheitsgurte auf den hinteren Sitzplätzen gewährleistet ist. Die rote
Markierung ŸAbb. 87 darf nicht mehr sichtbar sein Ÿ in „Rücksitze
in Ladebodenposition klappen“ auf Seite 152.
Notausstiegsfunktion
Wenn der Hebel ŸAbb. 87 außer Funktion ist, z. B. nach einem Unfall,
können die Sitze der zweiten Sitzreihe von der dritten Sitzreihe aus nach vorn
geklappt werden, um den Ausstieg aus der dritten Sitzreihe zu erleichtern
Ÿ .
xSchlaufe ŸAbb. 87 nach hinten ziehen und Rücksitzlehne nach vorn
klappen. Der komplette Rücksitz klappt nach vorn Ÿ.
ACHTUNG!
Eine unachtsame oder unbeaufsichtigte Benutzung der Einstiegshilfe kann
Unfälle und schwere Verletzungen verursachen.
xNiemals die Einstiegshilfe während der Fahrt benutzen.
xBeim Zurückklappen der Rücksitze nicht den Sicherheitsgurt
einklemmen oder beschädigen.
xHände, Finger und Füße oder sonstige Körperteile vom Funktionsbe-
reich der Sitzscharniere und des Sitzverriegelungsmechanismus beim Vor-
und Zurückklappen fernhalten.
xFußmatten oder andere Gegenstände können sich in den Scharnieren
der Rücksitzlehne oder des Rücksitzes verfangen. Das kann dazu führen,
dass die Rücksitzlehne oder der Rücksitz nicht sicher einrasten, wenn sie
in die aufrechte Position zurückgeklappt werden.
Abb. 87 Zweite Sitzreihe:
Bedienungselemente der
Einstiegshilfe.
A1
A2
A1
A3

Sitze und Ablage145
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

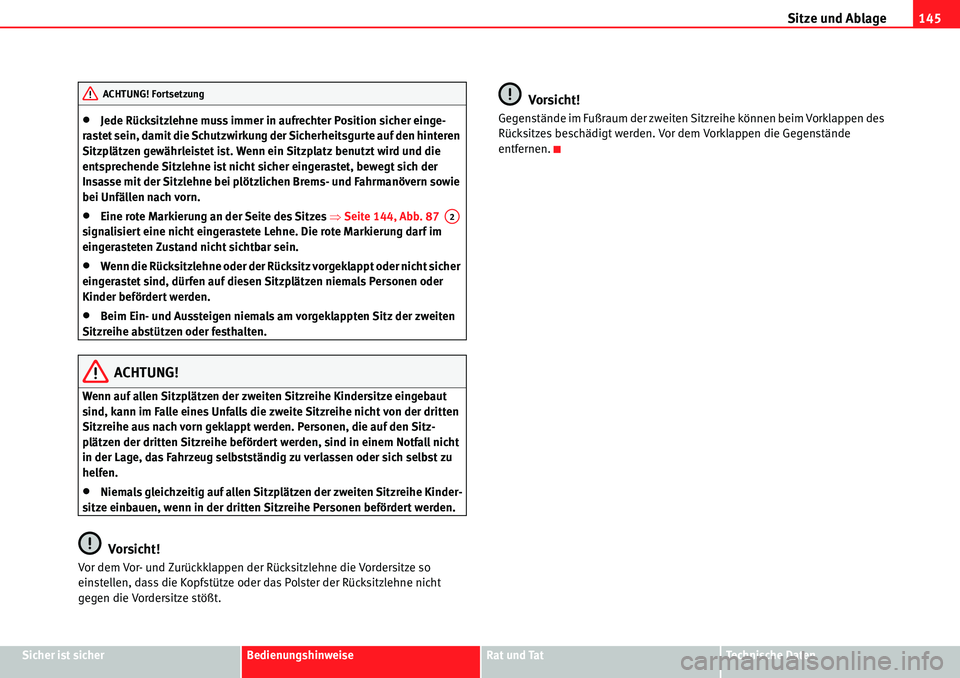

xJede Rücksitzlehne muss immer in aufrechter Position sicher einge-
rastet sein, damit die Schutzwirkung der Sicherheitsgurte auf den hinteren
Sitzplätzen gewährleistet ist. Wenn ein Sitzplatz benutzt wird und die
entsprechende Sitzlehne ist nicht sicher eingerastet, bewegt sich der
Insasse mit der Sitzlehne bei plötzlichen Brems- und Fahrmanövern sowie
bei Unfällen nach vorn.
xEine rote Markierung an der Seite des Sitzes ŸSeite 144, Abb. 87
signalisiert eine nicht eingerastete Lehne. Die rote Markierung darf im
eingerasteten Zustand nicht sichtbar sein.
xWenn die Rücksitzlehne oder der Rücksitz vorgeklappt oder nicht sicher
eingerastet sind, dürfen auf diesen Sitzplätzen niemals Personen oder
Kinder befördert werden.
xBeim Ein- und Aussteigen niemals am vorgeklappten Sitz der zweiten
Sitzreihe abstützen oder festhalten.
ACHTUNG!
Wenn auf allen Sitzplätzen der zweiten Sitzreihe Kindersitze eingebaut
sind, kann im Falle eines Unfalls die zweite Sitzreihe nicht von der dritten
Sitzreihe aus nach vorn geklappt werden. Personen, die auf den Sitz-
plätzen der dritten Sitzreihe befördert werden, sind in einem Notfall nicht
in der Lage, das Fahrzeug selbstständig zu verlassen oder sich selbst zu
helfen.
xNiemals gleichzeitig auf allen Sitzplätzen der zweiten Sitzreihe Kinder-
sitze einbauen, wenn in der dritten Sitzreihe Personen befördert werden.
Vorsicht!
Vor dem Vor- und Zurückklappen der Rücksitzlehne die Vordersitze so
einstellen, dass die Kopfstütze oder das Polster der Rücksitzlehne nicht
gegen die Vordersitze stößt.
Vorsicht!
Gegenstände im Fußraum der zweiten Sitzreihe können beim Vorklappen des
Rücksitzes beschädigt werden. Vor dem Vorklappen die Gegenstände
entfernen.
ACHTUNG! Fortsetzung
A2

Sitze und Ablage
146

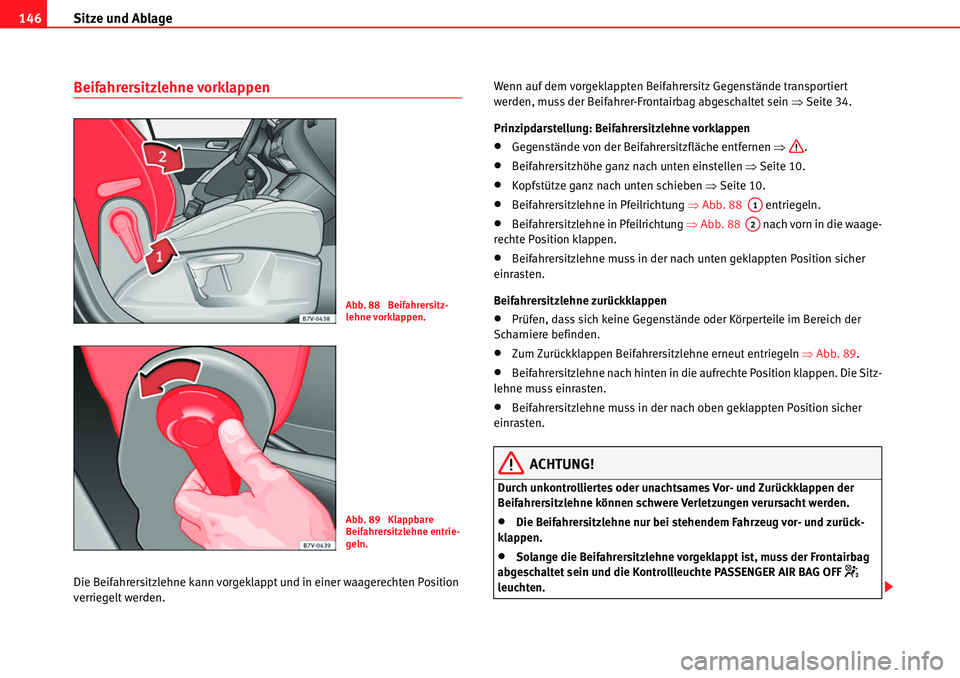

Beifahrersitzlehne vorklappen
Die Beifahrersitzlehne kann vorgeklappt und in einer waagerechten Position
verriegelt werden. Wenn auf dem vorgeklappten Beifahrersitz Gegenstände transportiert
werden, muss der Beifahrer-Frontairbag abgeschaltet sein Ÿ
Seite 34.
Prinzipdarstellung: Beifahrersitzlehne vorklappen
xGegenstände von der Beifahrersitzfläche entfernen Ÿ.
xBeifahrersitzhöhe ganz nach unten einstellen ŸSeite 10.
xKopfstütze ganz nach unten schieben ŸSeite 10.
xBeifahrersitzlehne in Pfeilrichtung ŸAbb. 88 entriegeln.
xBeifahrersitzlehne in Pfeilrichtung ŸAbb. 88 nach vorn in die waage-
rechte Position klappen.
xBeifahrersitzlehne muss in der nach unten geklappten Position sicher
einrasten.
Beifahrersitzlehne zurückklappen
xPrüfen, dass sich keine Gegenstände oder Körperteile im Bereich der
Scharniere befinden.
xZum Zurückklappen Beifahrersitzlehne erneut entriegeln ŸAbb. 89.
xBeifahrersitzlehne nach hinten in die aufrechte Position klappen. Die Sitz-
lehne muss einrasten.
xBeifahrersitzlehne muss in der nach oben geklappten Position sicher
einrasten.
ACHTUNG!
Durch unkontrolliertes oder unachtsames Vor- und Zurückklappen der
Beifahrersitzlehne können schwere Verletzungen verursacht werden.
xDie Beifahrersitzlehne nur bei stehendem Fahrzeug vor- und zurück-
klappen.
xSolange die Beifahrersitzlehne vorgeklappt ist, muss der Frontairbag
abgeschaltet sein und die Kontrollleuchte PASSENGER AIR BAG OFF
leuchten.
Abb. 88 Beifahrersitz-
lehne vorklappen.
Abb. 89 Klappbare
Beifahrersitzlehne entrie-
geln.
A1
A2

Sitze und Ablage147
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
xHände, Finger und Füße oder sonstige Körperteile vom Funktionsbe-
reich der Sitzscharniere und des Sitzverriegelungsmechanismus beim Vor-
und Zurückklappen fernhalten.
xFußmatten oder andere Gegenstände können sich in den Scharnieren
der Beifahrersitzlehne verfangen. Das kann dazu führen, dass die Beifah-
rersitzlehne nicht sicher verriegelt, wenn sie in die aufrechte Position
zurückgeklappt wird.
xBeim Zurückklappen muss die Beifahrersitzlehne in der aufrechten
Position sicher verriegelt sein. Eine nicht sicher verriegelte Beifahrersitz-
lehne kann sich plötzlich bewegen und zu schweren Verletzungen führen.
ACHTUNG!
Die offenen Sitzverankerungen und Scharniere der vorgeklappten Beifah-
rersitzlehne können bei einem Bremsmanöver oder Unfall zu schweren
Verletzungen führen.
xBei vorgeklappter Beifahrersitzlehne dürfen auf dem Beifahrersitz
niemals Personen oder Kinder befördert werden.
xBei vorgeklappter Beifahrersitzlehne darf in der zweiten Sitzreihe nur
der äußere Sitzplatz hinter dem Fahr ersitz besetzt werden. Das gilt auch
für Kinder in Kindersitzen.
Kopfstütze
Kopfstütze einstellen
ACHTUNG! Fortsetzung
Abb. 90 Kopfstütze vorn
einstellen.
Abb. 91 Kopfstütze
hinten einstellen.

Sitze und Ablage
148

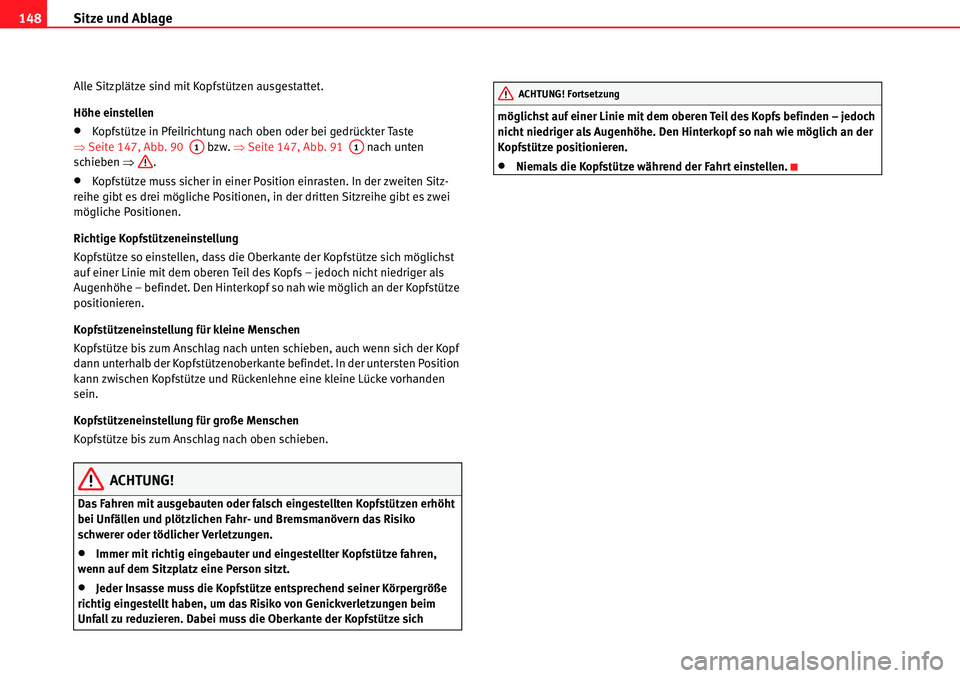

Alle Sitzplätze sind mit Kopfstützen ausgestattet.
Höhe einstellen
xKopfstütze in Pfeilrichtung nach oben oder bei gedrückter Taste
Ÿ Seite 147, Abb. 90 bzw. ŸSeite 147, Abb. 91 nach unten
schieben Ÿ.
xKopfstütze muss sicher in einer Position einrasten. In der zweiten Sitz-
reihe gibt es drei mögliche Positionen, in der dritten Sitzreihe gibt es zwei
mögliche Positionen.
Richtige Kopfstützeneinstellung
Kopfstütze so einstellen, dass die Oberkante der Kopfstütze sich möglichst
auf einer Linie mit dem oberen Teil des Kopfs – jedoch nicht niedriger als
Augenhöhe – befindet. Den Hinterkopf so nah wie möglich an der Kopfstütze
positionieren.
Kopfstützeneinstellung für kleine Menschen
Kopfstütze bis zum Anschlag nach unten schieben, auch wenn sich der Kopf
dann unterhalb der Kopfstützenoberkante befindet. In der untersten Position
kann zwischen Kopfstütze und Rückenlehne eine kleine Lücke vorhanden
sein.
Kopfstützeneinstellung für große Menschen
Kopfstütze bis zum Anschlag nach oben schieben.
ACHTUNG!
Das Fahren mit ausgebauten oder falsch eingestellten Kopfstützen erhöht
bei Unfällen und plötzlichen Fahr- und Bremsmanövern das Risiko
schwerer oder tödlicher Verletzungen.
xImmer mit richtig eingebauter und eingestellter Kopfstütze fahren,
wenn auf dem Sitzplatz eine Person sitzt.
xJeder Insasse muss die Kopfstütze entsprechend seiner Körpergröße
richtig eingestellt haben, um das Risiko von Genickverletzungen beim
Unfall zu reduzieren. Dabei muss die Oberkante der Kopfstütze sich möglichst auf einer Linie mit dem oberen Teil des Kopfs befinden – jedoch
nicht niedriger als Augenhöhe. Den Hinterkopf so nah wie möglich an der
Kopfstütze positionieren.
xNiemals die Kopfstütze während der Fahrt einstellen.
A1A1
ACHTUNG! Fortsetzung

Sitze und Ablage149
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

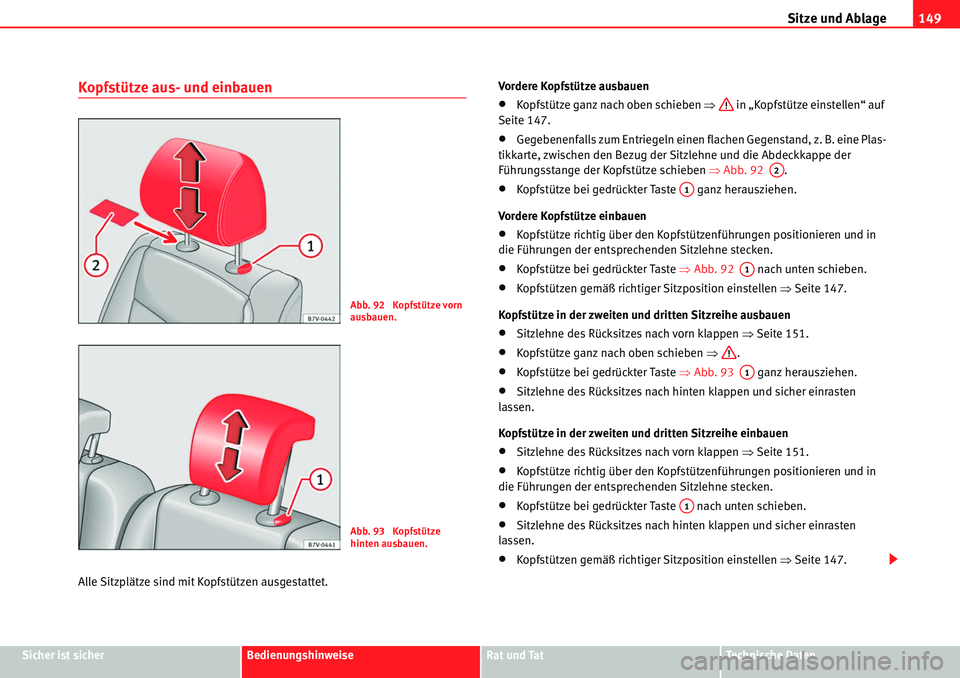

Kopfstütze aus- und einbauen
Alle Sitzplätze sind mit Kopfstützen ausgestattet. Vordere Kopfstütze ausbauen
xKopfstütze ganz nach oben schieben
Ÿ in „Kopfstütze einstellen“ auf
Seite 147.
xGegebenenfalls zum Entriegeln einen flachen Gegenstand, z. B. eine Plas-
tikkarte, zwischen den Bezug der Sitzlehne und die Abdeckkappe der
Führungsstange der Kopfstütze schieben ŸAbb. 92 .
xKopfstütze bei gedrückter Taste ganz herausziehen.
Vordere Kopfstütze einbauen
xKopfstütze richtig über den Kopfstützenführungen positionieren und in
die Führungen der entsprechenden Sitzlehne stecken.
xKopfstütze bei gedrückter Taste ŸAbb. 92 nach unten schieben.
xKopfstützen gemäß richtiger Sitzposition einstellen ŸSeite 147.
Kopfstütze in der zweiten und dritten Sitzreihe ausbauen
xSitzlehne des Rücksitzes nach vorn klappen ŸSeite 151.
xKopfstütze ganz nach oben schieben Ÿ.
xKopfstütze bei gedrückter Taste ŸAbb. 93 ganz herausziehen.
xSitzlehne des Rücksitzes nach hinten klappen und sicher einrasten
lassen.
Kopfstütze in der zweiten und dritten Sitzreihe einbauen
xSitzlehne des Rücksitzes nach vorn klappen ŸSeite 151.
xKopfstütze richtig über den Kopfstützenführungen positionieren und in
die Führungen der entsprechenden Sitzlehne stecken.
xKopfstütze bei gedrückter Taste nach unten schieben.
xSitzlehne des Rücksitzes nach hinten klappen und sicher einrasten
lassen.
xKopfstützen gemäß richtiger Sitzposition einstellen ŸSeite 147.
Abb. 92 Kopfstütze vorn
ausbauen.
Abb. 93 Kopfstütze
hinten ausbauen.
A2
A1
A1
A1
A1
