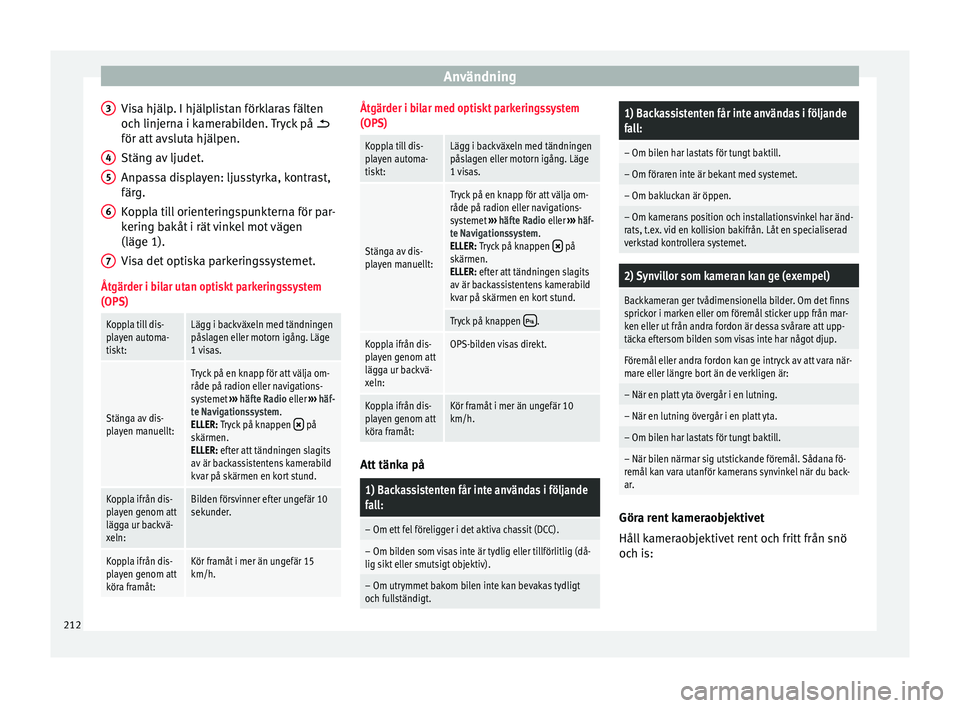

Användning
Visa hjälp. I hjälplistan förklaras fälten
oc h linj
erna i k
amerabilden. Tryck på 
för att avsluta hjälpen.
Stäng av ljudet.
Anpassa displayen: ljusstyrka, kontrast,
färg.
Koppla till orienteringspunkterna för par-
kering bakåt i rät vinkel mot vägen
(läge 1).
Visa det optiska parkeringssystemet.
Åtgärder i bilar utan optiskt parkeringssystem
(OPS)
Koppla till dis-
playen automa-
tiskt:Lägg i backväxeln med tändningen
påslagen eller motorn igång. Läge
1 visas.
Stänga av dis-
playen manuellt:
Tryck på en knapp för att välja om-
råde på radion eller navigations-
systemet ››› häfte Radio eller ››› häf-
te Navigationssystem.
ELLER: Tryck på knappen
 på
skärmen.
ELLER: efter att tändningen slagits
av är backassistentens kamerabild
kvar på skärmen en kort stund.
Koppla ifrån dis-
playen genom att
lägga ur backvä-
xeln:Bilden försvinner efter ungefär 10
sekunder.
Koppla ifrån dis-
playen genom att
köra framåt:Kör framåt i mer än ungefär 15
km/h. 3
4
5
6
7
Åtgärder i bilar med optiskt parkeringssystem
(OPS)
Koppla till dis-
playen automa-
tiskt:Lägg i backväxeln med tändningen
påslagen eller motorn igång. Läge
1 visas.
Stänga av dis-
playen manuellt:
Tryck på en knapp för att välja om-
råde på radion eller navigations-
systemet
››› häfte Radio eller ››› häf-
te Navigationssystem.
ELLER: Tryck på knappen
 på
skärmen.
ELLER: efter att tändningen slagits
av är backassistentens kamerabild
kvar på skärmen en kort stund.
Tryck på knappen .
Koppla ifrån dis-
playen genom att
lägga ur backvä-
xeln:OPS-bilden visas direkt.
Koppla ifrån dis-
playen genom att
köra framåt:Kör framåt i mer än ungefär 10
km/h. Att tänka på
1) Backassistenten får inte användas i följande
fall:
– Om ett fel föreligger i det aktiva chassit (DCC).
– Om bilden som visas inte är tydlig eller tillförlitlig (då-
lig sikt eller smutsigt objektiv).
– Om utrymmet bakom bilen inte kan bevakas tydligt
och fullständigt.
1) Backassistenten får inte användas i följande
fall:
– Om bilen har lastats för tungt baktill.
– Om föraren inte är bekant med systemet.
– Om bakluckan är öppen.
– Om kamerans position och installationsvinkel har änd-
rats, t.ex. vid en kollision bakifrån. Låt en specialiserad
verkstad kontrollera systemet.
2) Synvillor som kameran kan ge (exempel)
Backkameran ger tvådimensionella bilder. Om det finns
sprickor i marken eller om föremål sticker upp från mar-
ken eller ut från andra fordon är dessa svårare att upp-
täcka eftersom bilden som visas inte har något djup.
Föremål eller andra fordon kan ge intryck av att vara när-
mare eller längre bort än de verkligen är:
– När en platt yta övergår i en lutning.
– När en lutning övergår i en platt yta.
– Om bilen har lastats för tungt baktill.
– När bilen närmar sig utstickande föremål. Sådana fö-
remål kan vara utanför kamerans synvinkel när du back-
ar.
Göra rent kameraobjektivet
Hål
l
k amer

aobjektivet rent och fritt från snö
och is:
212

Användning

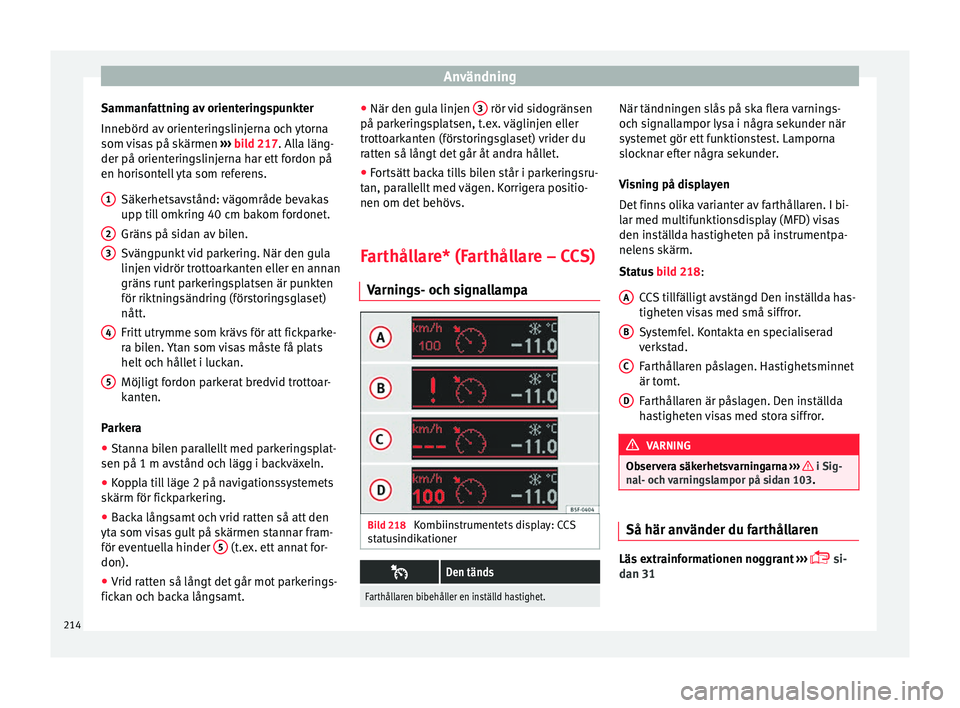

Sammanfattning av orienteringspunkter
Inne bör
d av orient
eringslinjerna och ytorna
som visas på skärmen ››› bild 217. Alla läng-
der på orienteringslinjerna har ett fordon på
en horisontell yta som referens.
Säkerhetsavstånd: vägområde bevakas
upp till omkring 40 cm bakom fordonet.
Gräns på sidan av bilen.
Svängpunkt vid parkering. När den gula
linjen vidrör trottoarkanten eller en annan
gräns runt parkeringsplatsen är punkten
för riktningsändring (förstoringsglaset)
nått.
Fritt utrymme som krävs för att fickparke-
ra bilen. Ytan som visas måste få plats
helt och hållet i luckan.
Möjligt fordon parkerat bredvid trottoar-
kanten.
Parkera
● Stanna bilen parallellt med parkeringsplat-
sen på 1 m avstånd och läg
g i backväxeln.
● Koppla till läge 2 på navigationssystemets
skärm för fickpark
ering.
● Backa långsamt och vrid ratten så att den
yta som vi
sas gult på skärmen stannar fram-
för eventuella hinder 5 (t.ex. ett annat for-
don).
● Vrid ratten så långt det går mot parkerings-
fic k
an oc h b

acka långsamt.
1 2
3
4
5 ●
När den gu l
a linj en 3 rör vid sidogränsen
på p ark
erin g

splatsen, t.ex. väglinjen eller
trottoarkanten (förstoringsglaset) vrider du
ratten så långt det går åt andra hållet.
● Fortsätt backa tills bilen står i parkeringsru-
tan, paral
lellt med vägen. Korrigera positio-
nen om det behövs.
Farthållare* (Farthållare – CCS)
Varnings- oc
h signallampa Bild 218
Kombiinstrumentets display: CCS
s t
at u

sindikationer 
Den tänds
Farthållaren bibehåller en inställd hastighet. När tändningen slås på ska flera varnings-
oc
h s
ign al

lampor lysa i några sekunder när
systemet gör ett funktionstest. Lamporna
slocknar efter några sekunder.
Visning på displayen
Det finns olika varianter av farthållaren. I bi-
lar med multifunktionsdisplay (MFD) visas
den inställda hastigheten på instrumentpa-
nelens skärm.
Status bild 218:
CCS tillfälligt avstängd Den inställda has-
tigheten visas med små siffror.
Systemfel. Kontakta en specialiserad
verkstad.
Farthållaren påslagen. Hastighetsminnet
är tomt.
Farthållaren är påslagen. Den inställda
hastigheten visas med stora siffror. VARNING
Observera säkerhetsvarningarna ››› i Sig-
nal- oc h

varningslampor på sidan 103. Så här använder du farthållaren
Läs extrainformationen noggrant
› ›
›
 s

i-
dan 31 A B
C
D

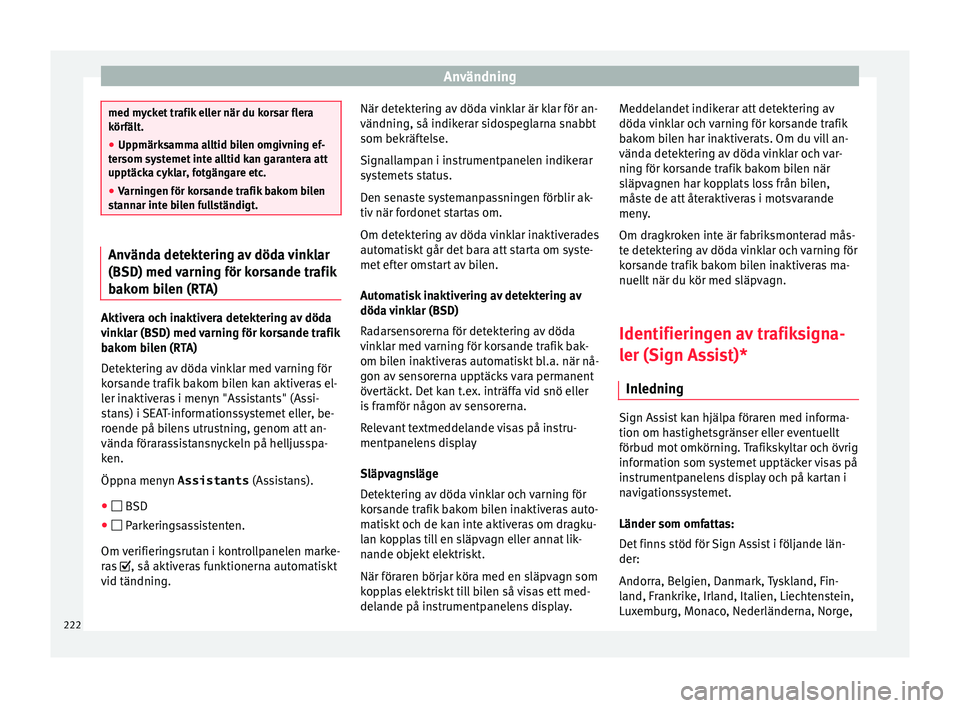

214

Användning
med mycket trafik eller när du korsar flera
körfält
.
● U
ppmärksamma alltid bilen omgivning ef-
tersom sys
temet inte alltid kan garantera att
upptäcka cyklar, fotgängare etc.
● Varningen för korsande trafik bakom bilen
stannar int
e bilen fullständigt. Använda detektering av döda vinklar
(BSD) med varnin
g för k

orsande trafik
bakom bilen (RTA) Aktivera och inaktivera detektering av döda
v
ink
lar (BSD) med

varning för korsande trafik
bakom bilen (RTA)
Detektering av döda vinklar med varning för
korsande trafik bakom bilen kan aktiveras el-
ler inaktiveras i menyn "Assistants" (Assi-
stans) i SEAT-informationssystemet eller, be-
roende på bilens utrustning, genom att an-
vända förarassistansnyckeln på helljusspa-
ken.
Öppna menyn Assistants (Assistans).
●  BSD
●  Parkeringsassistenten.
Om v

erifieringsrutan i kontrollpanelen marke-
ras , så aktiveras funktionerna automatiskt
vid tändning. När detektering av döda vinklar är klar för an-
vändning, så indiker
ar s

idospeglarna snabbt
som bekräftelse.
Signallampan i instrumentpanelen indikerar
systemets status.
Den senaste systemanpassningen förblir ak-
tiv när fordonet startas om.
Om detektering av döda vinklar inaktiverades
automatiskt går det bara att starta om syste-
met efter omstart av bilen.
Automatisk inaktivering av detektering av
döda vinklar (BSD)
Radarsensorerna för detektering av döda
vinklar med varning för korsande trafik bak-
om bilen inaktiveras automatiskt bl.a. när nå-
gon av sensorerna upptäcks vara permanent
övertäckt. Det kan t.ex. inträffa vid snö eller
is framför någon av sensorerna.
Relevant textmeddelande visas på instru-
mentpanelens display
Släpvagnsläge
Detektering av döda vinklar och varning för
korsande trafik bakom bilen inaktiveras auto-
matiskt och de kan inte aktiveras om dragku-
lan kopplas till en släpvagn eller annat lik-
nande objekt elektriskt.
När föraren börjar köra med en släpvagn som
kopplas elektriskt till bilen så visas ett med-
delande på instrumentpanelens display. Meddelandet indikerar att detektering av
döda vink
lar och varning för korsande trafik
bakom bilen har inaktiverats. Om du vill an-
vända detektering av döda vinklar och var-
ning för korsande trafik bakom bilen när
släpvagnen har kopplats loss från bilen,
måste de att återaktiveras i motsvarande
meny.
Om dragkroken inte är fabriksmonterad mås-
te detektering av döda vinklar och varning för
korsande trafik bakom bilen inaktiveras ma-
nuellt när du kör med släpvagn.
Identifieringen av trafiksigna-
ler (Sign Assi

st)*
Inledning Sign Assist kan hjälpa föraren med informa-
tion om h
a
stighetsgrän

ser eller eventuellt
förbud mot omkörning. Trafikskyltar och övrig
information som systemet upptäcker visas på
instrumentpanelens display och på kartan i
navigationssystemet.
Länder som omfattas:
Det finns stöd för Sign Assist i följande län-
der:
Andorra, Belgien, Danmark, Tyskland, Fin-
land, Frankrike, Irland, Italien, Liechtenstein,
Luxemburg, Monaco, Nederländerna, Norge,

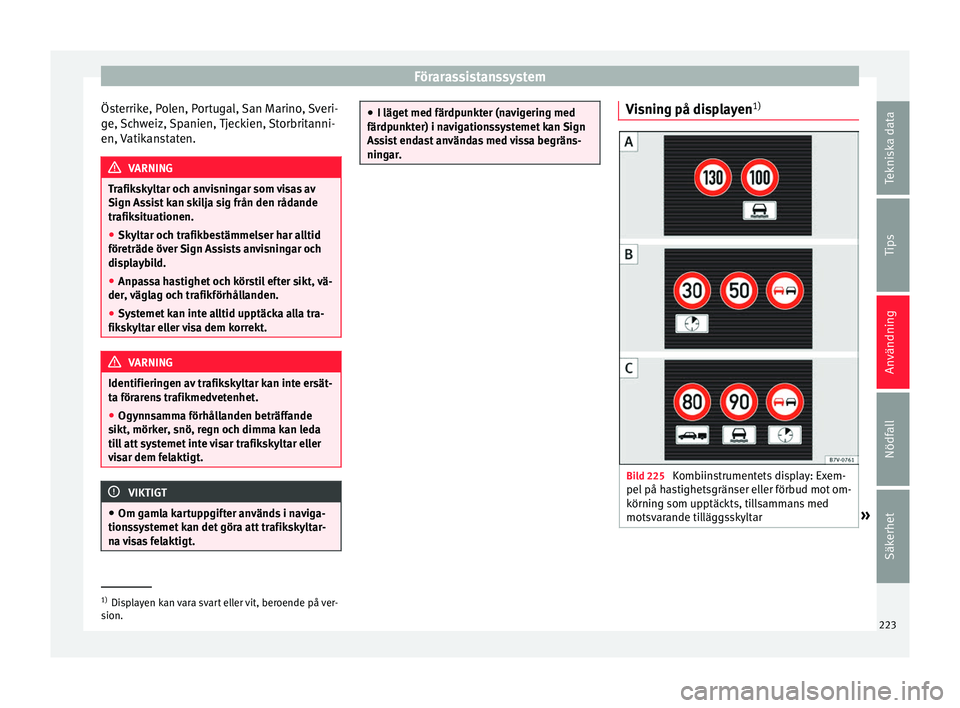

222

Förarassistanssystem
Österrike, Polen, Portugal, San Marino, Sveri-
g e,
Sc h
weiz, Spanien, Tjeckien, Storbritanni-
en, Vatikanstaten. VARNING
Trafikskyltar och anvisningar som visas av
Sign Assi s

t kan skilja sig från den rådande
trafiksituationen.
● Skyltar och trafikbestämmelser har alltid
företräde över Sign As
sists anvisningar och
displaybild.
● Anpassa hastighet och körstil efter sikt, vä-
der, väglag oc
h trafikförhållanden.
● Systemet kan inte alltid upptäcka alla tra-
fikskyltar el
ler visa dem korrekt. VARNING
Identifieringen av trafikskyltar kan inte ersät-
ta förar en

s trafikmedvetenhet.
● Ogynnsamma förhållanden beträffande
sikt, mörker, s
nö, regn och dimma kan leda
till att systemet inte visar trafikskyltar eller
visar dem felaktigt. VIKTIGT
● Om gaml a k

artuppgifter används i naviga-
tionssystemet kan det göra att trafikskyltar-
na visas felaktigt. ●
I läget med fär d

punkter (navigering med
färdpunkter) i navigationssystemet kan Sign
Assist endast användas med vissa begräns-
ningar. Visning på displayen
1) Bild 225
Kombiinstrumentets display: Exem-
pel på h
as

tighetsgränser eller förbud mot om-
körning som upptäckts, tillsammans med
motsvarande tilläggsskyltar »1)
Displayen kan vara svart eller vit, beroende på ver-
sion. 223
Tekniska data
Tips
Användning
Nödfall
Säkerhet

Användning
Displaytext för Sign Assist på instrumentpa-
nel enError: Sign As-
sistSystemfel.
Låt en serviceverkstad under-
söka systemet.
Sign Assist: Ren-
gör vindrutan!Vindrutan är smutsig i områ-
det där kameran sitter.
Gör rent vindrutan.
Sign Assist: Be-gränsad tillgäng‐
lighet för till‐
fället.Inga data överförs från navi-
gatorn.
Anslut navigatorn och sätt i
navigeringsdatamediet.
ALTERNATIVT: Sign Assist
stöds inte i det land du för
närvarande kör i. VARNING
Om varningslamporna och varningsmedde-
landena ignor er

as kan bilen oväntat stoppa
mitt i trafiken vilket kan leda till en olycka
med åtföljande personskada.
● Ignorera aldrig varningslampor eller text-
meddelanden.
● Stann

a bilen på ett säkert sätt så snart som
möjligt. VIKTIGT
Om tända signallampor och textmeddelanden
ignorera s

kan följdskador uppstå på bilen. Funktionsläge
Sign Assist fungerar inte i alla länder. Detta
måste o
b

serveras när du kör utomlands.
Visning av trafikskyltar
Hastighetsgränser eller förbud mot omkör-
ning tillsammans med motsvarande tilläggs-
skyltar visas på instrumentpanelens display
››› bild 225. Beroende på vilket navigations-
system som är installerat i bilen visas trafik-
skyltar som ovan, och även på kartan i navi-
gationssystemet.
När Sign Assist är anslutet så registrerar bi-
len vägskyltar med en kamera vid basen av
den invändiga backspegeln. När informatio-
nen från kameran, navigeringssystemet och
bilen har kontrollerats och bedömts så visas
upp till tre giltiga vägskyltar tillsammans
med motsvarande extra skyltar. Vägskylten
som just nu gäller för föraren visas först, till
vänster på skärmen. En vägskylt med begrän-
sad giltighet. t.ex. 90 km/h visas därefter,
tillsammans med en tilläggsskylt "om vägba-
nan är våt". Om bilens regnsensor känner av
regn under körningen flyttas trafikskylten
som är aktuell vid detta tillfälle upp till första
positionen tillsammans med tilläggsskylten
"om vägbanan är våt".
Den konstanta visningen på instrumentpane-
lens skärm visas när du kör förbi trafikskyltar.
Skyltarna vid infart till och utfart från en stad
aktiverar visning av vanliga hastighetsgrän- ser i det aktuella landet på vägar i bebodda
områden och nationel
l

a motorvägar, även om
hastigheten inte är angiven på en verklig tra-
fikskylt.
Slutet för ett förbud eller en begränsning vi-
sas inte. Om du överskrider de angivna has-
tighetsgränserna visas ingen varning. Syste-
met upptäcker inte områden som är lågtra-
fikerade. Aktuella lagföreskrifter gäller.
Anslutning och urkoppling
● Anslut eller koppla ur assistanssystemet i
menyn Inställningar i

SEAT informations-
system ›››
 sidan 26.
● ELLER: tryck på knappen för assistanssys-
tem på hell
jusspaken.
Släp
Anslut eller koppla ur andradisplayen för has-
tighetsgränser och förbud mot omkörning
som gäller vid körning med släpvagn (släp-
vagnsläge) i menyn Inställningar
›››  sidan 26.
224

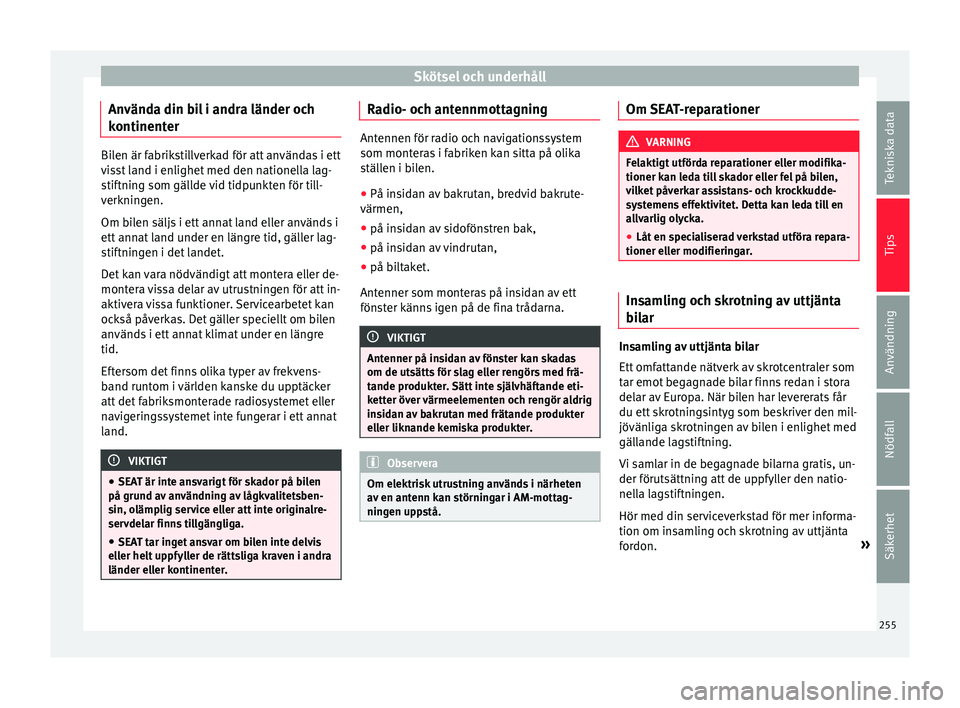

Skötsel och underhåll
Använda din bil i andra länder och
k ontinent
erBilen är fabrikstillverkad för att användas i ett
vis
s
t land i enlighet med den nationella lag-
stiftning som gällde vid tidpunkten för till-
verkningen.
Om bilen säljs i ett annat land eller används i
ett annat land under en längre tid, gäller lag-
stiftningen i det landet.
Det kan vara nödvändigt att montera eller de-
montera vissa delar av utrustningen för att in-
aktivera vissa funktioner. Servicearbetet kan
också påverkas. Det gäller speciellt om bilen
används i ett annat klimat under en längre
tid.
Eftersom det finns olika typer av frekvens-
band runtom i världen kanske du upptäcker
att det fabriksmonterade radiosystemet eller
navigeringssystemet inte fungerar i ett annat
land. VIKTIGT
● SEAT är int e an

svarigt för skador på bilen
på grund av användning av lågkvalitetsben-
sin, olämplig service eller att inte originalre-
servdelar finns tillgängliga.
● SEAT tar inget ansvar om bilen inte delvis
eller helt up
pfyller de rättsliga kraven i andra
länder eller kontinenter. Radio- och antennmottagning
Antennen för radio och navigationssystem
som montera
s

i fabriken kan sitta på olika
ställen i bilen.
● På insidan av bakrutan, bredvid bakrute-
värmen,
● på insidan av sidofönstren bak,
● på insidan av vindrutan,
● på biltaket.
Antenner som montera
s på insidan av ett
fönster känns igen på de fina trådarna. VIKTIGT
Antenner på insidan av fönster kan skadas
om de utsätts för s

lag eller rengörs med frä-
tande produkter. Sätt inte självhäftande eti-
ketter över värmeelementen och rengör aldrig
insidan av bakrutan med frätande produkter
eller liknande kemiska produkter. Observera
Om elektrisk utrustning används i närheten
av en antenn k an s

törningar i AM-mottag-
ningen uppstå. Om SEAT-reparationer
VARNING
Felaktigt utförda reparationer eller modifika-
tioner kan led a ti

ll skador eller fel på bilen,
vilket påverkar assistans- och krockkudde-
systemens effektivitet. Detta kan leda till en
allvarlig olycka.
● Låt en specialiserad verkstad utföra repara-
tioner eller modifiering
ar. Insamling och skrotning av uttjänta
b
i
l ar Insamling av uttjänta bilar
E
tt
omf att

ande nätverk av skrotcentraler som
tar emot begagnade bilar finns redan i stora
delar av Europa. När bilen har levererats får
du ett skrotningsintyg som beskriver den mil-
jövänliga skrotningen av bilen i enlighet med
gällande lagstiftning.
Vi samlar in de begagnade bilarna gratis, un-
der förutsättning att de uppfyller den natio-
nella lagstiftningen.
Hör med din serviceverkstad för mer informa-
tion om insamling och skrotning av uttjänta
fordon. »
255
Tekniska data
Tips
Användning
Nödfall
Säkerhet
