Seat Alhambra 2017 Betriebsanleitung (in German)

Fahrerassistenzsysteme
●

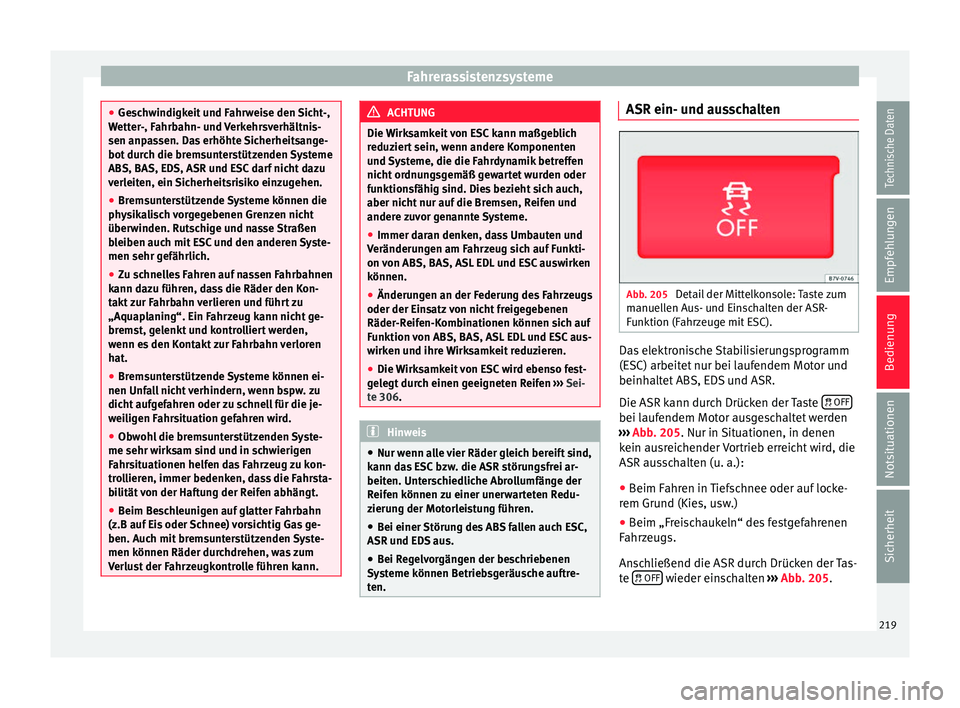

Ges c
hwindigkeit und Fahrweise den Sicht-,
Wetter-, Fahrbahn- und Verkehrsverhältnis-
sen anpassen. Das erhöhte Sicherheitsange-
bot durch die bremsunterstützenden Systeme
ABS, BAS, EDS, ASR und ESC darf nicht dazu
verleiten, ein Sicherheitsrisiko einzugehen.
● Bremsunterstützende Systeme können die
phys
ikalisch vorgegebenen Grenzen nicht
überwinden. Rutschige und nasse Straßen
bleiben auch mit ESC und den anderen Syste-
men sehr gefährlich.
● Zu schnelles Fahren auf nassen Fahrbahnen
kann daz
u führen, dass die Räder den Kon-
takt zur Fahrbahn verlieren und führt zu
„Aquaplaning“. Ein Fahrzeug kann nicht ge-
bremst, gelenkt und kontrolliert werden,
wenn es den Kontakt zur Fahrbahn verloren
hat.
● Bremsunterstützende Systeme können ei-
nen Unfal
l nicht verhindern, wenn bspw. zu
dicht aufgefahren oder zu schnell für die je-
weiligen Fahrsituation gefahren wird.
● Obwohl die bremsunterstützenden Syste-
me sehr wirks
am sind und in schwierigen
Fahrsituationen helfen das Fahrzeug zu kon-
trollieren, immer bedenken, dass die Fahrsta-
bilität von der Haftung der Reifen abhängt.
● Beim Beschleunigen auf glatter Fahrbahn
(z.B auf Eis
oder Schnee) vorsichtig Gas ge-
ben. Auch mit bremsunterstützenden Syste-
men können Räder durchdrehen, was zum
Verlust der Fahrzeugkontrolle führen kann. ACHTUNG
Die Wirksamkeit von ESC kann maßgeblich
reduz ier

t sein, wenn andere Komponenten
und Systeme, die die Fahrdynamik betreffen
nicht ordnungsgemäß gewartet wurden oder
funktionsfähig sind. Dies bezieht sich auch,
aber nicht nur auf die Bremsen, Reifen und
andere zuvor genannte Systeme.
● Immer daran denken, dass Umbauten und
Veränderun
gen am Fahrzeug sich auf Funkti-
on von ABS, BAS, ASL EDL und ESC auswirken
können.
● Änderungen an der Federung des Fahrzeugs
oder der Einsatz
von nicht freigegebenen
Räder-Reifen-Kombinationen können sich auf
Funktion von ABS, BAS, ASL EDL und ESC aus-
wirken und ihre Wirksamkeit reduzieren.
● Die Wirksamkeit von ESC wird ebenso fest-
gele
gt durch einen geeigneten Reifen ››› Sei-
te 306. Hinweis
● Nur wenn a l

le vier Räder gleich bereift sind,
kann das ESC bzw. die ASR störungsfrei ar-
beiten. Unterschiedliche Abrollumfänge der
Reifen können zu einer unerwarteten Redu-
zierung der Motorleistung führen.
● Bei einer Störung des ABS fallen auch ESC,
ASR und EDS
aus.
● Bei Regelvorgängen der beschriebenen
Sys
teme können Betriebsgeräusche auftre-
ten. ASR ein- und ausschalten
Abb. 205
Detail der Mittelkonsole: Taste zum
m anuel
l

en Aus- und Einschalten der ASR-
Funktion (Fahrzeuge mit ESC). Das elektronische Stabilisierungsprogramm
(E
SC) arbeit
et

nur bei laufendem Motor und
beinhaltet ABS, EDS und ASR.
Die ASR kann durch Drücken der Taste  OFF bei laufendem Motor ausgeschaltet werden
› ›
›

Abb. 205. Nur in Situationen, in denen
kein ausreichender Vortrieb erreicht wird, die
ASR ausschalten (u. a.):
● Beim Fahren in Tiefschnee oder auf locke-
rem Grund (Kie
s, usw.)
● Beim „Freischaukeln“ des festgefahrenen
Fahrz
eugs.
Anschließend die ASR durch Drücken der Tas-
te  OFF wieder einschalten
››
›
Abb. 205.
219
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

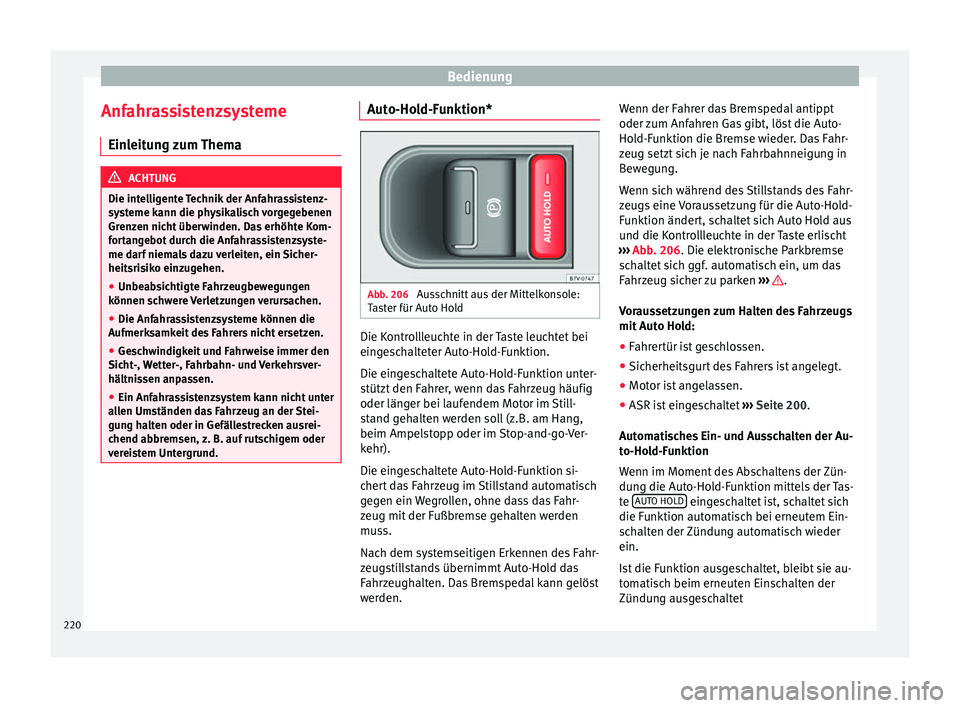

Anfahrassistenzsysteme Ein l
eit
ung zum Thema ACHTUNG
Die intelligente Technik der Anfahrassistenz-
sys t

eme kann die physikalisch vorgegebenen
Grenzen nicht überwinden. Das erhöhte Kom-
fortangebot durch die Anfahrassistenzsyste-
me darf niemals dazu verleiten, ein Sicher-
heitsrisiko einzugehen.
● Unbeabsichtigte Fahrzeugbewegungen
können sc
hwere Verletzungen verursachen.
● Die Anfahrassistenzsysteme können die
Aufmerks
amkeit des Fahrers nicht ersetzen.
● Geschwindigkeit und Fahrweise immer den
Sicht-,
Wetter-, Fahrbahn- und Verkehrsver-
hältnissen anpassen.
● Ein Anfahrassistenzsystem kann nicht unter
all
en Umständen das Fahrzeug an der Stei-
gung halten oder in Gefällestrecken ausrei-
chend abbremsen, z. B. auf rutschigem oder
vereistem Untergrund. Auto-Hold-Funktion*
Abb. 206
Ausschnitt aus der Mittelkonsole:
T a
s

ter für Auto Hold Die Kontrollleuchte in der Taste leuchtet bei
ein
g
e

schalteter Auto-Hold-Funktion.
Die eingeschaltete Auto-Hold-Funktion unter-
stützt den Fahrer, wenn das Fahrzeug häufig
oder länger bei laufendem Motor im Still-
stand gehalten werden soll (z.B. am Hang,
beim Ampelstopp oder im Stop-and-go-Ver-
kehr).
Die eingeschaltete Auto-Hold-Funktion si-
chert das Fahrzeug im Stillstand automatisch
gegen ein Wegrollen, ohne dass das Fahr-
zeug mit der Fußbremse gehalten werden
muss.
Nach dem systemseitigen Erkennen des Fahr-
zeugstillstands übernimmt Auto-Hold das
Fahrzeughalten. Das Bremspedal kann gelöst
werden. Wenn der Fahrer das Bremspedal antippt
oder zum Anf

ahren Gas gibt, löst die Auto-
Hold-Funktion die Bremse wieder. Das Fahr-
zeug setzt sich je nach Fahrbahnneigung in
Bewegung.
Wenn sich während des Stillstands des Fahr-
zeugs eine Voraussetzung für die Auto-Hold-
Funktion ändert, schaltet sich Auto Hold aus
und die Kontrollleuchte in der Taste erlischt
››› Abb. 206. Die elektronische Parkbremse
schaltet sich ggf. automatisch ein, um das
Fahrzeug sicher zu parken ››› .
V or
au

ssetzungen zum Halten des Fahrzeugs
mit Auto Hold:
● Fahrertür ist geschlossen.
● Sicherheitsgurt des Fahrers ist angelegt.
● Motor ist angelassen.
● ASR ist eingeschaltet ›››
Seite 200 .
Automatisches Ein- und Ausschalten der Au-
to-Hold-Funktion
Wenn im Moment des Abschaltens der Zün-
dung die Auto-Hold-Funktion mittels der Tas-
te AUTO HOLD eingeschaltet ist, schaltet sich
die F u
nktion aut

omatisch bei erneutem Ein-
schalten der Zündung automatisch wieder
ein.
Ist die Funktion ausgeschaltet, bleibt sie au-
tomatisch beim erneuten Einschalten der
Zündung ausgeschaltet
220

Fahrerassistenzsysteme

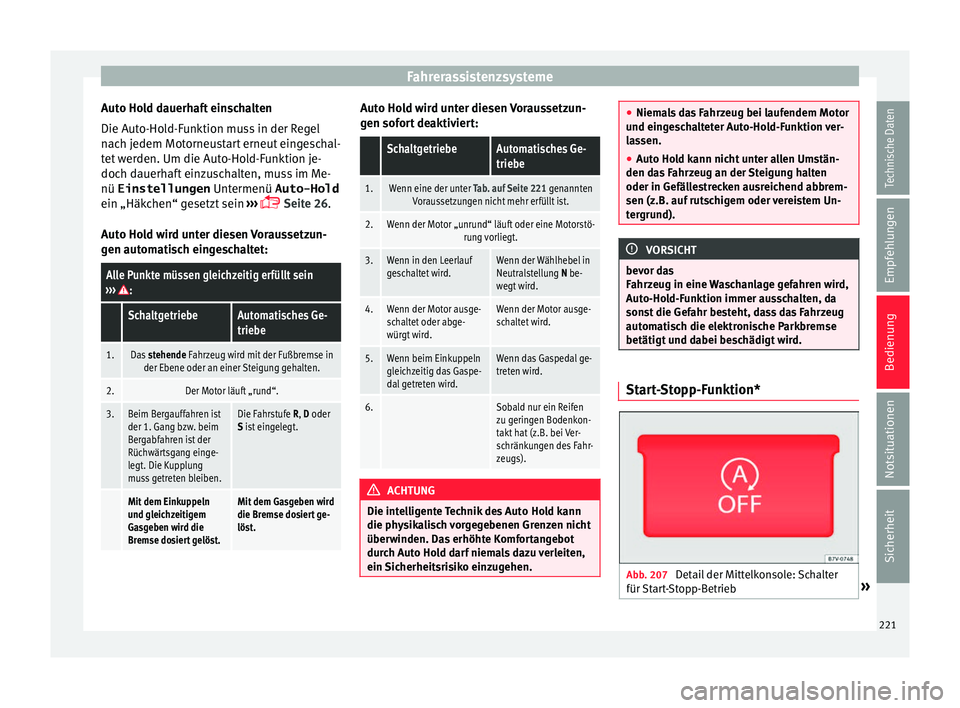

Auto Hold dauerhaft einschalten
Die Aut o-Ho
l
d-Funktion muss in der Regel
nach jedem Motorneustart erneut eingeschal-
tet werden. Um die Auto-Hold-Funktion je-
doch dauerhaft einzuschalten, muss im Me-
nü Einstellungen Untermenü Auto-Hold
ein „Häkchen“ gesetzt sein ›››
 Seite 26.
Auto Hold wird unter diesen Voraussetzun-
gen automatisch eingeschaltet:
Alle Punkte müssen gleichzeitig erfüllt sein
››› :
SchaltgetriebeAutomatisches Ge-
triebe
1.Das stehende Fahrzeug wird mit der Fußbremse in
der Ebene oder an einer Steigung gehalten.
2.Der Motor läuft „rund“.
3.Beim Bergauffahren ist
der 1. Gang bzw. beim
Bergabfahren ist der
Rüchwärtsgang einge-
legt. Die Kupplung
muss getreten bleiben.Die Fahrstufe R, D oder
S ist eingelegt.
Mit dem Einkuppeln
und gleichzeitigem
Gasgeben wird die
Bremse dosiert gelöst.Mit dem Gasgeben wird
die Bremse dosiert ge-
löst. Auto Hold wird unter diesen Voraussetzun-
g
en sof
or

t deaktiviert:
SchaltgetriebeAutomatisches Ge-
triebe
1.Wenn eine der unter Tab. auf Seite 221 genanntenVoraussetzungen nicht mehr erfüllt ist.
2.Wenn der Motor „unrund“ läuft oder eine Motorstö- rung vorliegt.
3.Wenn in den Leerlauf
geschaltet wird.Wenn der Wählhebel in
Neutralstellung N be-
wegt wird.
4.Wenn der Motor ausge-
schaltet oder abge-
würgt wird.Wenn der Motor ausge-
schaltet wird.
5.Wenn beim Einkuppeln
gleichzeitig das Gaspe-
dal getreten wird.Wenn das Gaspedal ge-
treten wird.
6. Sobald nur ein Reifen
zu geringen Bodenkon-
takt hat (z.B. bei Ver-
schränkungen des Fahr-
zeugs). ACHTUNG
Die intelligente Technik des Auto Hold kann
die phy s

ikalisch vorgegebenen Grenzen nicht
überwinden. Das erhöhte Komfortangebot
durch Auto Hold darf niemals dazu verleiten,
ein Sicherheitsrisiko einzugehen. ●
Niema l

s das Fahrzeug bei laufendem Motor
und eingeschalteter Auto-Hold-Funktion ver-
lassen.
● Auto Hold kann nicht unter allen Umstän-
den das
Fahrzeug an der Steigung halten
oder in Gefällestrecken ausreichend abbrem-
sen (z.B. auf rutschigem oder vereistem Un-
tergrund). VORSICHT
bevor das
F ahr z

eug in eine Waschanlage gefahren wird,
Auto-Hold-Funktion immer ausschalten, da
sonst die Gefahr besteht, dass das Fahrzeug
automatisch die elektronische Parkbremse
betätigt und dabei beschädigt wird. Start-Stopp-Funktion*
Abb. 207
Detail der Mittelkonsole: Schalter
für Star

t-Stopp-Betrieb » 221
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

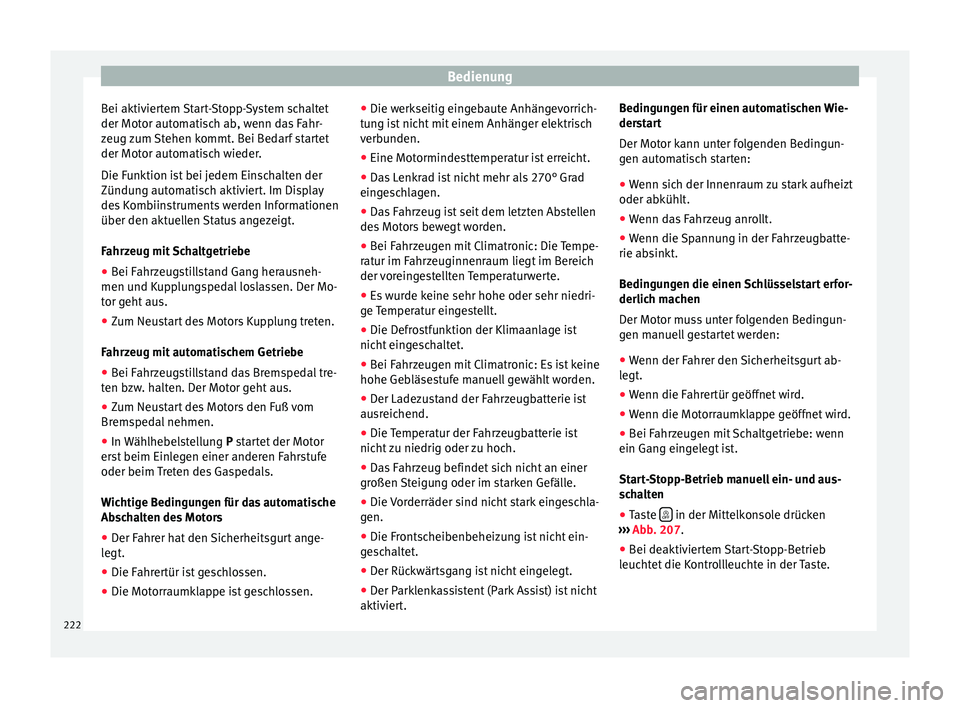

Bei aktiviertem Start-Stopp-System schaltet
der Mot or aut
om
atisch ab, wenn das Fahr-
zeug zum Stehen kommt. Bei Bedarf startet
der Motor automatisch wieder.
Die Funktion ist bei jedem Einschalten der
Zündung automatisch aktiviert. Im Display
des Kombiinstruments werden Informationen
über den aktuellen Status angezeigt.
Fahrzeug mit Schaltgetriebe
● Bei Fahrzeugstillstand Gang herausneh-
men und Kup
plungspedal loslassen. Der Mo-
tor geht aus.
● Zum Neustart des Motors Kupplung treten.
Fahrz
eug mit automatischem Getriebe
● Bei Fahrzeugstillstand das Bremspedal tre-
ten bzw
. halten. Der Motor geht aus.
● Zum Neustart des Motors den Fuß vom
Bremsped
al nehmen.
● In Wählhebelstellung P star
tet der Motor
erst beim Einlegen einer anderen Fahrstufe
oder beim Treten des Gaspedals.
Wichtige Bedingungen für das automatische
Abschalten des Motors
● Der Fahrer hat den Sicherheitsgurt ange-
leg
t.
● Die Fahrertür ist geschlossen.
● Die Motorraumklappe ist geschlossen. ●
Die werkseitig ein
gebaute Anhängevorrich-
tung ist nicht mit einem Anhänger elektrisch
verbunden.
● Eine Motormindesttemperatur ist erreicht.
● Das Lenkrad ist nicht mehr als 270° Grad
einge
schlagen.
● Das Fahrzeug ist seit dem letzten Abstellen
des Mot
ors bewegt worden.
● Bei Fahrzeugen mit Climatronic: Die Tempe-
ratur im F
ahrzeuginnenraum liegt im Bereich
der voreingestellten Temperaturwerte.
● Es wurde keine sehr hohe oder sehr niedri-
ge T
emperatur eingestellt.
● Die Defrostfunktion der Klimaanlage ist
nicht ein
geschaltet.
● Bei Fahrzeugen mit Climatronic: Es ist keine
hohe Gebläse
stufe manuell gewählt worden.
● Der Ladezustand der Fahrzeugbatterie ist
ausreic
hend.
● Die Temperatur der Fahrzeugbatterie ist
nicht
zu niedrig oder zu hoch.
● Das Fahrzeug befindet sich nicht an einer
großen St
eigung oder im starken Gefälle.
● Die Vorderräder sind nicht stark eingeschla-
gen.
● Die Fronts

cheibenbeheizung ist nicht ein-
ges
chaltet.
● Der Rückwärtsgang ist nicht eingelegt.
● Der Parklenkassistent (Park Assist) ist nicht
aktiviert
. Bedingungen für einen automatischen Wie-
derst

art
Der Motor kann unter folgenden Bedingun-
gen automatisch starten:
● Wenn sich der Innenraum zu stark aufheizt
oder abkühlt.
● W

enn das Fahrzeug anrollt.
● Wenn die Spannung in der Fahrzeugbatte-
rie absinkt
.
Bedingungen die einen Schlüsselstart erfor-
derlich machen
Der Motor muss unter folgenden Bedingun-
gen manuell gestartet werden:
● Wenn der Fahrer den Sicherheitsgurt ab-
leg
t.
● Wenn die Fahrertür geöffnet wird.
● Wenn die Motorraumklappe geöffnet wird.
● Bei Fahrzeugen mit Schaltgetriebe: wenn
ein Gang ein
gelegt ist.
Start-Stopp-Betrieb manuell ein- und aus-
schalten
● Taste  in der Mittelkonsole drücken
› ›
›

Abb. 207.
● Bei deaktiviertem Start-Stopp-Betrieb
leucht
et die Kontrollleuchte in der Taste.
222

Fahrerassistenzsysteme

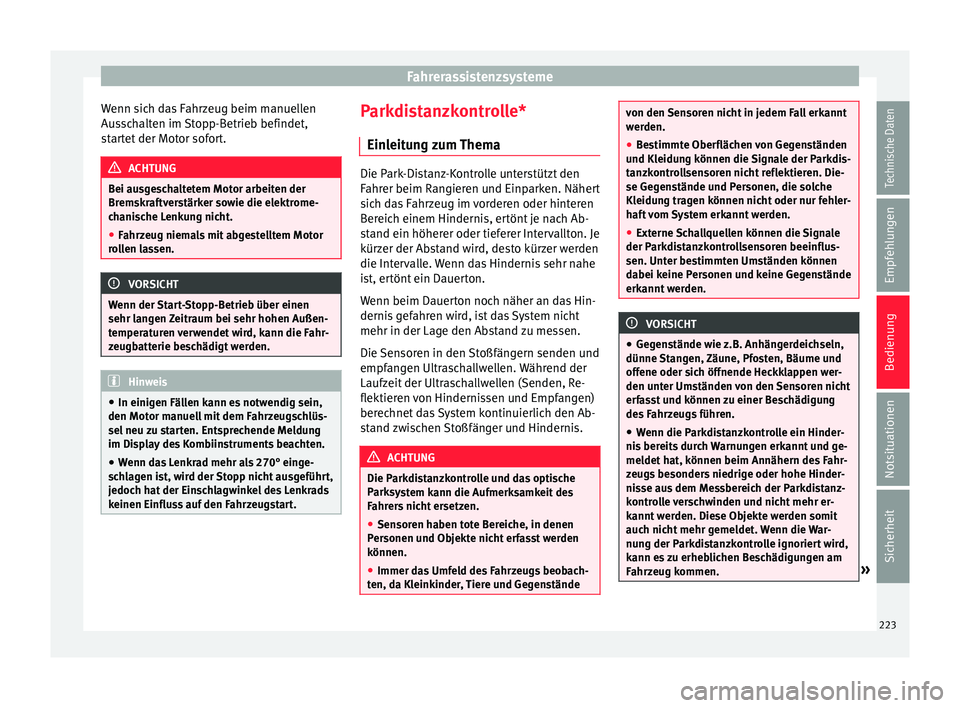

Wenn sich das Fahrzeug beim manuellen
Au s
s
chalten im Stopp-Betrieb befindet,
startet der Motor sofort. ACHTUNG
Bei ausgeschaltetem Motor arbeiten der
Bremsk r

aftverstärker sowie die elektrome-
chanische Lenkung nicht.
● Fahrzeug niemals mit abgestelltem Motor
rol
len lassen. VORSICHT
Wenn der Start-Stopp-Betrieb über einen
sehr lan g

en Zeitraum bei sehr hohen Außen-
temperaturen verwendet wird, kann die Fahr-
zeugbatterie beschädigt werden. Hinweis
● In einigen Fäl l

en kann es notwendig sein,
den Motor manuell mit dem Fahrzeugschlüs-
sel neu zu starten. Entsprechende Meldung
im Display des Kombiinstruments beachten.
● Wenn das Lenkrad mehr als 270° einge-
sch
lagen ist, wird der Stopp nicht ausgeführt,
jedoch hat der Einschlagwinkel des Lenkrads
keinen Einfluss auf den Fahrzeugstart. Parkdistanzkontrolle*
Ein l
eit

ung zum Thema Die Park-Distanz-Kontrolle unterstützt den
Fahr
er beim R

angieren und Einparken. Nähert
sich das Fahrzeug im vorderen oder hinteren
Bereich einem Hindernis, ertönt je nach Ab-
stand ein höherer oder tieferer Intervallton. Je
kürzer der Abstand wird, desto kürzer werden
die Intervalle. Wenn das Hindernis sehr nahe
ist, ertönt ein Dauerton.
Wenn beim Dauerton noch näher an das Hin-
dernis gefahren wird, ist das System nicht
mehr in der Lage den Abstand zu messen.
Die Sensoren in den Stoßfängern senden und
empfangen Ultraschallwellen. Während der
Laufzeit der Ultraschallwellen (Senden, Re-
flektieren von Hindernissen und Empfangen)
berechnet das System kontinuierlich den Ab-
stand zwischen Stoßfänger und Hindernis. ACHTUNG
Die Parkdistanzkontrolle und das optische
Park sy

stem kann die Aufmerksamkeit des
Fahrers nicht ersetzen.
● Sensoren haben tote Bereiche, in denen
Personen u
nd Objekte nicht erfasst werden
können.
● Immer das Umfeld des Fahrzeugs beobach-
ten, da Kl
einkinder, Tiere und Gegenstände von den Sensoren nicht in jedem Fall erkannt
wer
den.
● B

estimmte Oberflächen von Gegenständen
und Kleidu
ng können die Signale der Parkdis-
tanzkontrollsensoren nicht reflektieren. Die-
se Gegenstände und Personen, die solche
Kleidung tragen können nicht oder nur fehler-
haft vom System erkannt werden.
● Externe Schallquellen können die Signale
der Parkdi
stanzkontrollsensoren beeinflus-
sen. Unter bestimmten Umständen können
dabei keine Personen und keine Gegenstände
erkannt werden. VORSICHT
● Geg en

stände wie z.B. Anhängerdeichseln,
dünne Stangen, Zäune, Pfosten, Bäume und
offene oder sich öffnende Heckklappen wer-
den unter Umständen von den Sensoren nicht
erfasst und können zu einer Beschädigung
des Fahrzeugs führen.
● Wenn die Parkdistanzkontrolle ein Hinder-
nis ber
eits durch Warnungen erkannt und ge-
meldet hat, können beim Annähern des Fahr-
zeugs besonders niedrige oder hohe Hinder-
nisse aus dem Messbereich der Parkdistanz-
kontrolle verschwinden und nicht mehr er-
kannt werden. Diese Objekte werden somit
auch nicht mehr gemeldet. Wenn die War-
nung der Parkdistanzkontrolle ignoriert wird,
kann es zu erheblichen Beschädigungen am
Fahrzeug kommen. » 223
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
●
Die Sen sor
en im Stoßfänger können durch
Stöße, z. B. beim Einparken, verstellt oder
beschädigt werden.
● Zur korrekten Funktion des Systems die
Sensoren in den
Stoßfängern sauber, schnee-
und eisfrei halten und nicht durch Aufkleber
oder andere Gegenstände abdecken.
● Bei der Reinigung der Sensoren mit einem
Hochdruck
reiniger oder Dampfstrahler die
Sensoren nur kurzzeitig direkt besprühen
und immer einen Abstand größer als 10 cm
(4 inch) einhalten. Hinweis
Geräuschquellen können zu Fehlmeldungen
der Park di

stanzkontrolle führen, z.B. rauer
Asphalt, Kopfsteinpflaster und Störschall an-

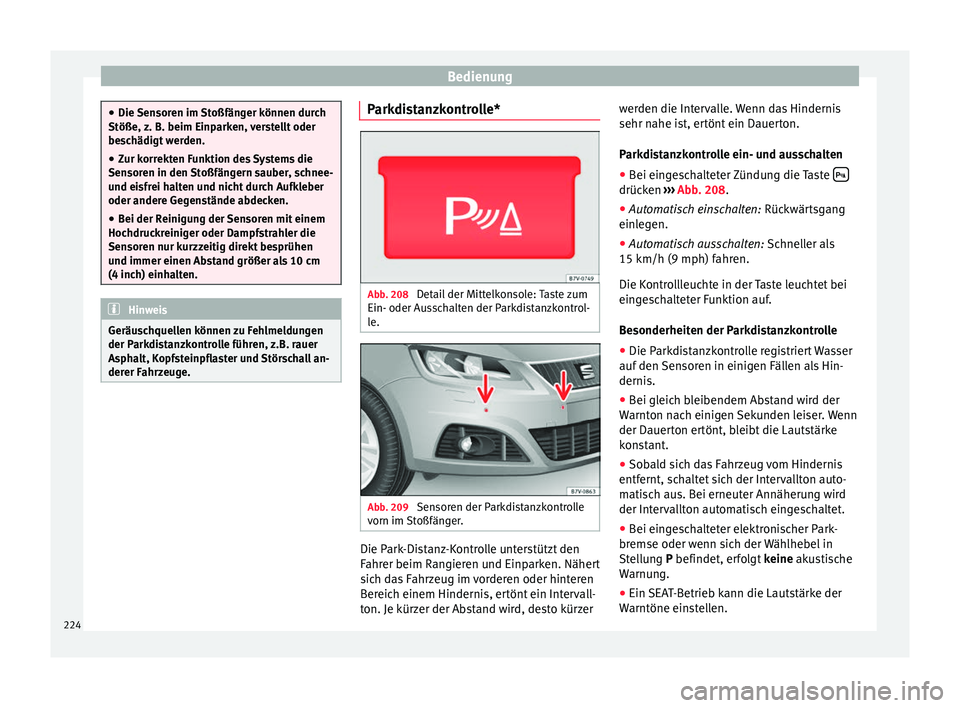

derer Fahrzeuge. Parkdistanzkontrolle*
Abb. 208
Detail der Mittelkonsole: Taste zum
Ein- oder Au s
s

chalten der Parkdistanzkontrol-
le. Abb. 209
Sensoren der Parkdistanzkontrolle
v orn im
St

oßfänger. Die Park-Distanz-Kontrolle unterstützt den
F
ahr
er beim R

angieren und Einparken. Nähert
sich das Fahrzeug im vorderen oder hinteren
Bereich einem Hindernis, ertönt ein Intervall-
ton. Je kürzer der Abstand wird, desto kürzer werden die Intervalle. Wenn das Hindernis
sehr nahe is

t, ertönt ein Dauerton.
Parkdistanzkontrolle ein- und ausschalten ● Bei eingeschalteter Zündung die Taste  drücken
›››
Abb
. 208
.
● Automatisch einschalten: Rückwär
tsgang
einlegen.
● Automatisch ausschalten: Schnell
er als
15 km/h (9 mph) fahren.
Die Kontrollleuchte in der Taste leuchtet bei
eingeschalteter Funktion auf.
Besonderheiten der Parkdistanzkontrolle
● Die Parkdistanzkontrolle registriert Wasser
auf den Sen
soren in einigen Fällen als Hin-
dernis.
● Bei gleich bleibendem Abstand wird der
Warnton n
ach einigen Sekunden leiser. Wenn
der Dauerton ertönt, bleibt die Lautstärke
konstant.
● Sobald sich das Fahrzeug vom Hindernis
entfernt, sc
haltet sich der Intervallton auto-
matisch aus. Bei erneuter Annäherung wird
der Intervallton automatisch eingeschaltet.
● Bei eingeschalteter elektronischer Park-
bremse oder wenn s
ich der Wählhebel in
Stellung P befindet, erfolgt keine akustische
Warnung.
● Ein SEAT-Betrieb kann die Lautstärke der
Warntöne eins
tellen.
224

Fahrerassistenzsysteme

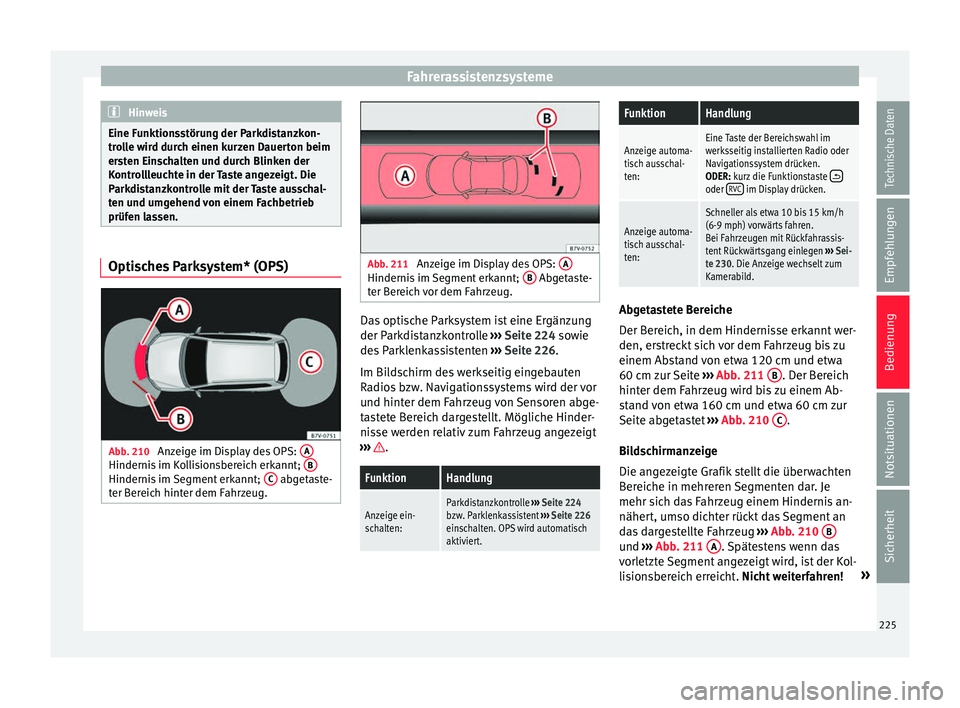

Hinweis
Eine Funktionsstörung der Parkdistanzkon-
tro l
le wird durch einen kurzen Dauerton beim
ersten Einschalten und durch Blinken der
Kontrollleuchte in der Taste angezeigt. Die
Parkdistanzkontrolle mit der Taste ausschal-
ten und umgehend von einem Fachbetrieb
prüfen lassen. Optisches Parksystem* (OPS)
Abb. 210
Anzeige im Display des OPS: AHindernis im Kollisionsbereich erkannt;
BHindernis im Segment erkannt;
C abgetaste-
t er B
er

eich hinter dem Fahrzeug. Abb. 211
Anzeige im Display des OPS: A Hindernis im Segment erkannt;
B Abgetaste-
ter B er

eich vor dem Fahrzeug. Das optische Parksystem ist eine Ergänzung
der P
ark
di

stanzkontrolle ››› Seite 224 sowie
des Parklenkassistenten ››› Seite 226.
Im Bildschirm des werkseitig eingebauten
Radios bzw. Navigationssystems wird der vor
und hinter dem Fahrzeug von Sensoren abge-
tastete Bereich dargestellt. Mögliche Hinder-
nisse werden relativ zum Fahrzeug angezeigt
››› .
FunktionHandlung
Anzeige ein-
schalten:Parkdistanzkontrolle
››› Seite 224
bzw. Parklenkassistent ››› Seite 226
einschalten. OPS wird automatisch
aktiviert.
FunktionHandlung
Anzeige automa-
tisch ausschal-
ten:Eine Taste der Bereichswahl im
werksseitig installierten Radio oder
Navigationssystem drücken.
ODER: kurz die Funktionstaste
oder RVC im Display drücken.
Anzeige automa-
tisch ausschal-
ten:
Schneller als etwa 10 bis 15 km/h
(6-9 mph) vorwärts fahren.
Bei Fahrzeugen mit Rückfahrassis-
tent Rückwärtsgang einlegen
››› Sei-
te 230. Die Anzeige wechselt zum
Kamerabild. Abgetastete Bereiche
D
er B
er

eich, in dem Hindernisse erkannt wer-
den, erstreckt sich vor dem Fahrzeug bis zu
einem Abstand von etwa 120 cm und etwa
60 cm zur Seite ›››
Abb. 211 B . Der Bereich
hint er dem F
ahr

zeug wird bis zu einem Ab-
stand von etwa 160 cm und etwa 60 cm zur
Seite abgetastet ›››
Abb. 210 C .
Bi l
d

schirmanzeige
Die angezeigte Grafik stellt die überwachten
Bereiche in mehreren Segmenten dar. Je
mehr sich das Fahrzeug einem Hindernis an-
nähert, umso dichter rückt das Segment an
das dargestellte Fahrzeug ›››
Abb. 210 B und
››
›

Abb. 211 A . Spätestens wenn das
v orl
etz
te Segment angezeigt wird, ist der Kol-
lisionsbereich erreicht. Nicht weiterfahren! »
225
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

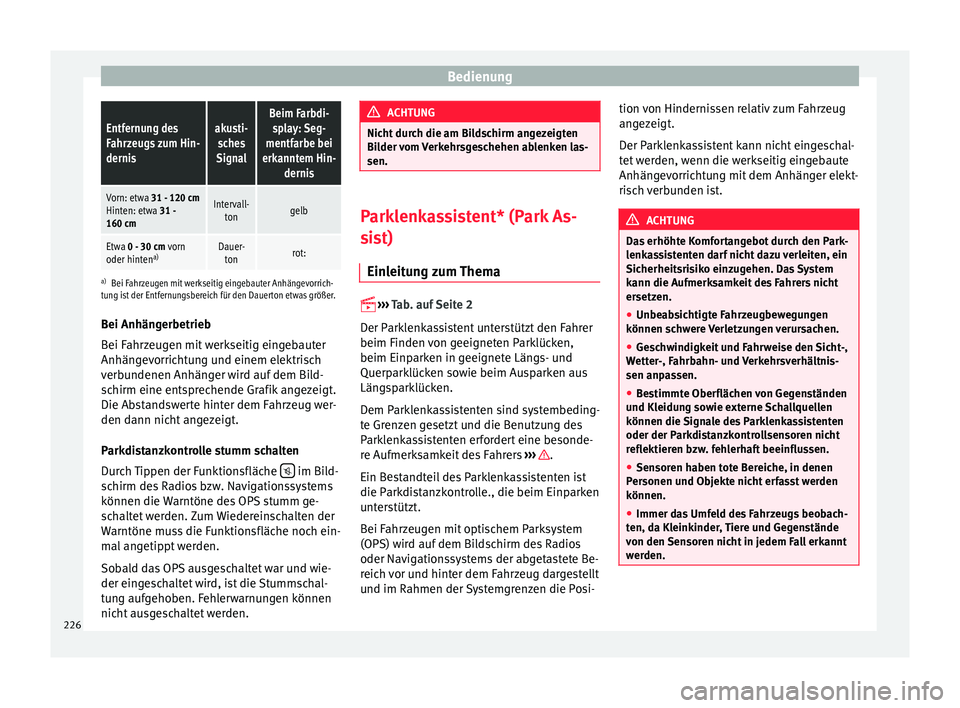

BedienungEntfernung des
Fahrzeugs zum Hin-
dernisakusti-
sches
SignalBeim Farbdi- splay: Seg-
mentfarbe bei
erkanntem Hin- dernis
Vorn: etwa 31 - 120 cmHinten: etwa 31 -
160 cmIntervall- tongelb
Etwa 0 - 30 cm vorn
oder hinten a)Dauer-
tonrot:
a) Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrich-
tung ist der Entfernungsbereich für den Dauerton etwas größer.
Bei Anhängerbetrieb
Bei Fahrzeugen mit werkseitig eingebauter
Anhängevorrichtung und einem elektrisch
verbundenen Anhänger wird auf dem Bild-
schirm eine entsprechende Grafik angezeigt.
Die Abstandswerte hinter dem Fahrzeug wer-
den dann nicht angezeigt.
Parkdistanzkontrolle stumm schalten
Durch Tippen der Funktionsfläche  im Bild-
s c
hirm de

s Radios bzw. Navigationssystems
können die Warntöne des OPS stumm ge-
schaltet werden. Zum Wiedereinschalten der
Warntöne muss die Funktionsfläche noch ein-
mal angetippt werden.
Sobald das OPS ausgeschaltet war und wie-
der eingeschaltet wird, ist die Stummschal-
tung aufgehoben. Fehlerwarnungen können
nicht ausgeschaltet werden. ACHTUNG
Nicht durch die am Bildschirm angezeigten
Bil der

vom Verkehrsgeschehen ablenken las-
sen. Parklenkassistent* (Park As-
si
s

t)
Einleitung zum Thema 

›› ›

Tab. auf Seite 2
Der Parklenkassistent unterstützt den Fahrer
beim Finden von geeigneten Parklücken,
beim Einparken in geeignete Längs- und
Querparklücken sowie beim Ausparken aus
Längsparklücken.
Dem Parklenkassistenten sind systembeding-
te Grenzen gesetzt und die Benutzung des
Parklenkassistenten erfordert eine besonde-
re Aufmerksamkeit des Fahrers ››› .
Ein B e
s

tandteil des Parklenkassistenten ist
die Parkdistanzkontrolle., die beim Einparken
unterstützt.
Bei Fahrzeugen mit optischem Parksystem
(OPS) wird auf dem Bildschirm des Radios
oder Navigationssystems der abgetastete Be-
reich vor und hinter dem Fahrzeug dargestellt
und im Rahmen der Systemgrenzen die Posi- tion von Hindernissen relativ zum Fahrzeug
angez

eigt.
Der Parklenkassistent kann nicht eingeschal-
tet werden, wenn die werkseitig eingebaute
Anhängevorrichtung mit dem Anhänger elekt-
risch verbunden ist. ACHTUNG
Das erhöhte Komfortangebot durch den Park-
lenk a

ssistenten darf nicht dazu verleiten, ein
Sicherheitsrisiko einzugehen. Das System
kann die Aufmerksamkeit des Fahrers nicht
ersetzen.
● Unbeabsichtigte Fahrzeugbewegungen
können sc
hwere Verletzungen verursachen.
● Geschwindigkeit und Fahrweise den Sicht-,
Wetter
-, Fahrbahn- und Verkehrsverhältnis-
sen anpassen.
● Bestimmte Oberflächen von Gegenständen
und Kleidu
ng sowie externe Schallquellen
können die Signale des Parklenkassistenten
oder der Parkdistanzkontrollsensoren nicht
reflektieren bzw. fehlerhaft beeinflussen.
● Sensoren haben tote Bereiche, in denen
Personen u
nd Objekte nicht erfasst werden
können.
● Immer das Umfeld des Fahrzeugs beobach-
ten, da Kl
einkinder, Tiere und Gegenstände
von den Sensoren nicht in jedem Fall erkannt
werden. 226

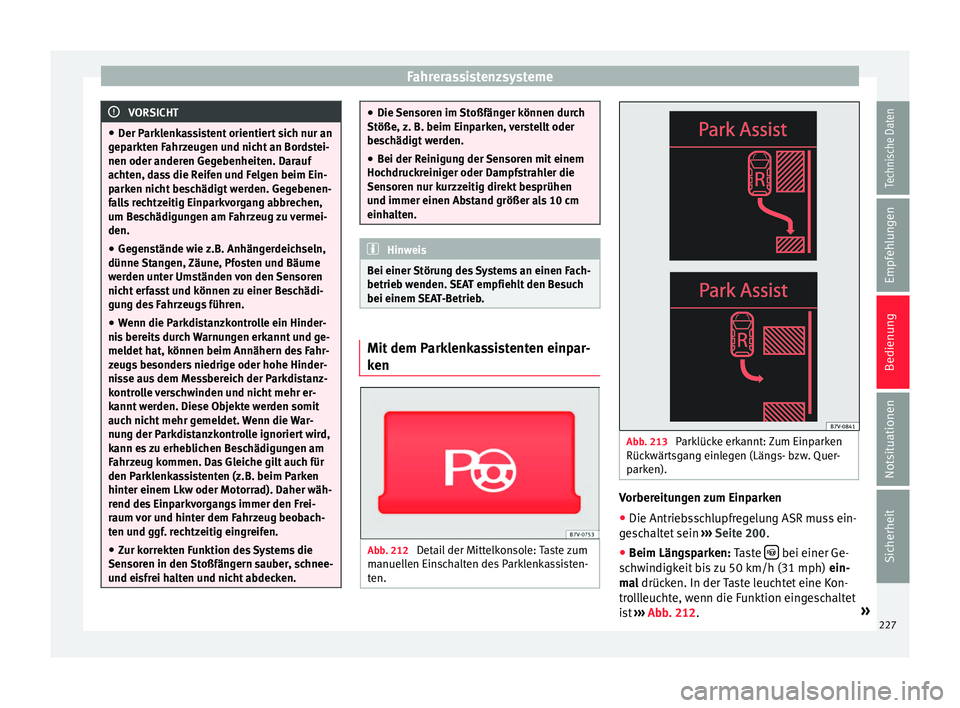

Fahrerassistenzsysteme
VORSICHT
● Der P ark
lenkassistent orientiert sich nur an
geparkten Fahrzeugen und nicht an Bordstei-
nen oder anderen Gegebenheiten. Darauf
achten, dass die Reifen und Felgen beim Ein-
parken nicht beschädigt werden. Gegebenen-
falls rechtzeitig Einparkvorgang abbrechen,
um Beschädigungen am Fahrzeug zu vermei-
den.
● Gegenstände wie z.B. Anhängerdeichseln,
dünne Stan
gen, Zäune, Pfosten und Bäume
werden unter Umständen von den Sensoren
nicht erfasst und können zu einer Beschädi-
gung des Fahrzeugs führen.
● Wenn die Parkdistanzkontrolle ein Hinder-
nis ber
eits durch Warnungen erkannt und ge-
meldet hat, können beim Annähern des Fahr-
zeugs besonders niedrige oder hohe Hinder-
nisse aus dem Messbereich der Parkdistanz-
kontrolle verschwinden und nicht mehr er-
kannt werden. Diese Objekte werden somit
auch nicht mehr gemeldet. Wenn die War-
nung der Parkdistanzkontrolle ignoriert wird,
kann es zu erheblichen Beschädigungen am
Fahrzeug kommen. Das Gleiche gilt auch für
den Parklenkassistenten (z.B. beim Parken
hinter einem Lkw oder Motorrad). Daher wäh-
rend des Einparkvorgangs immer den Frei-
raum vor und hinter dem Fahrzeug beobach-
ten und ggf. rechtzeitig eingreifen.
● Zur korrekten Funktion des Systems die
Sensoren in den
Stoßfängern sauber, schnee-
und eisfrei halten und nicht abdecken. ●
Die Sen sor

en im Stoßfänger können durch
Stöße, z. B. beim Einparken, verstellt oder
beschädigt werden.
● Bei der Reinigung der Sensoren mit einem
Hochdruck
reiniger oder Dampfstrahler die
Sensoren nur kurzzeitig direkt besprühen
und immer einen Abstand größer als 10 cm
einhalten. Hinweis
Bei einer Störung des Systems an einen Fach-
betrie b wenden.

SEAT empfiehlt den Besuch
bei einem SEAT-Betrieb. Mit dem Parklenkassistenten einpar-
k
en Abb. 212
Detail der Mittelkonsole: Taste zum
m anuel
l

en Einschalten des Parklenkassisten-
ten. Abb. 213
Parklücke erkannt: Zum Einparken
Rüc k
wär

tsgang einlegen (Längs- bzw. Quer-
parken). Vorbereitungen zum Einparken
● Die Antriebsschlupfregelung ASR muss ein-
g e
s

chaltet sein ›››
Seite 200.
● Beim Längsparken: Tas
te  bei einer Ge-
s c
h
windigkeit bis zu 50 km/h (31 mph) ein-
mal drücken. In der Taste leuchtet eine Kon-
trollleuchte, wenn die Funktion eingeschaltet
ist ›››
Abb. 212. »
227
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

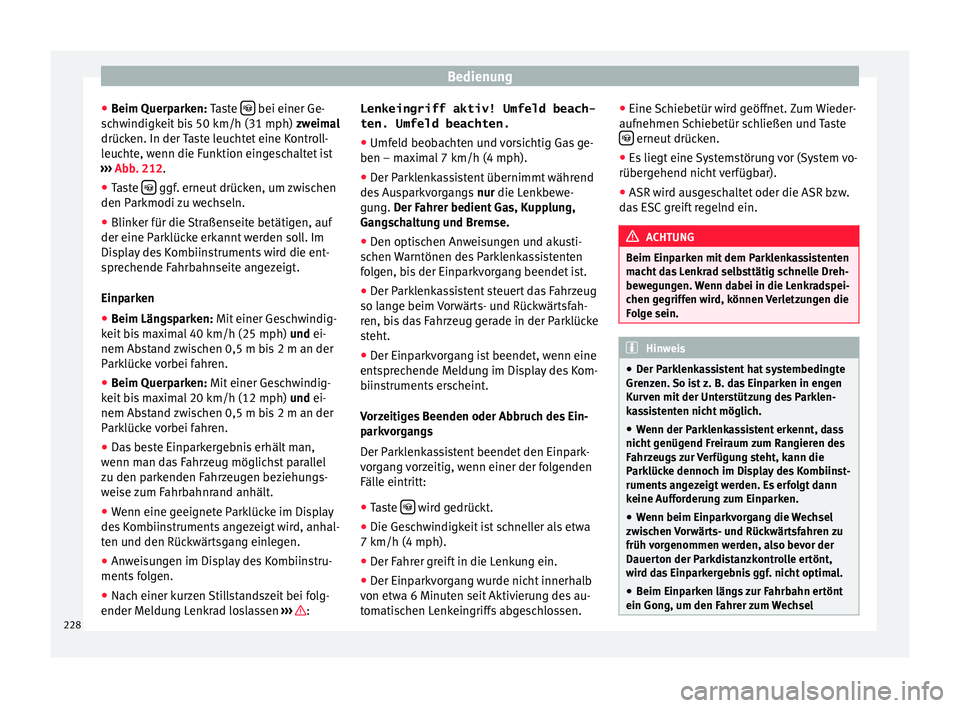

● Beim Querp
ark
en: Taste  bei einer Ge-
s c
h
windigkeit bis 50 km/h (31 mph) zweimal
drücken. In der Taste leuchtet eine Kontroll-
leuchte, wenn die Funktion eingeschaltet ist
››› Abb. 212.
● Taste  ggf. erneut drücken, um zwischen
den P arkmodi
z

u wechseln.
● Blinker für die Straßenseite betätigen, auf
der eine Parklüc
ke erkannt werden soll. Im
Display des Kombiinstruments wird die ent-
sprechende Fahrbahnseite angezeigt.
Einparken
● Beim Längsparken: Mit einer Ges
chwindig-
keit bis maximal 40 km/h (25 mph) und ei-
nem Abstand zwischen 0,5 m bis 2 m an der
Parklücke vorbei fahren.
● Beim Querparken: Mit einer Ges
chwindig-
keit bis maximal 20 km/h (12 mph) und ei-
nem Abstand zwischen 0,5 m bis 2 m an der
Parklücke vorbei fahren.
● Das beste Einparkergebnis erhält man,
wenn man d
as Fahrzeug möglichst parallel
zu den parkenden Fahrzeugen beziehungs-
weise zum Fahrbahnrand anhält.
● Wenn eine geeignete Parklücke im Display
des K
ombiinstruments angezeigt wird, anhal-
ten und den Rückwärtsgang einlegen.
● Anweisungen im Display des Kombiinstru-
ments fo
lgen.
● Nach einer kurzen Stillstandszeit bei folg-
ender Meldu
ng Lenkrad loslassen ››› :Lenkeingriff aktiv! Umfeld beach-
ten. Umfeld beachten.
● Umfeld beobachten und vorsichtig Gas ge-
ben – m ax
im

al 7 km/h (4 mph).
● Der Parklenkassistent übernimmt während
des Au
sparkvorgangs nur die Lenkbewe-
gung. Der Fahrer bedient Gas, Kupplung,
Gangschaltung und Bremse.
● Den optischen Anweisungen und akusti-
schen
Warntönen des Parklenkassistenten
folgen, bis der Einparkvorgang beendet ist.
● Der Parklenkassistent steuert das Fahrzeug
so lang
e beim Vorwärts- und Rückwärtsfah-
ren, bis das Fahrzeug gerade in der Parklücke
steht.
● Der Einparkvorgang ist beendet, wenn eine
entsprec
hende Meldung im Display des Kom-
biinstruments erscheint.
Vorzeitiges Beenden oder Abbruch des Ein-
parkvorgangs
Der Parklenkassistent beendet den Einpark-
vorgang vorzeitig, wenn einer der folgenden
Fälle eintritt:
● Taste  wird gedrückt.
● Die Geschwindigkeit ist schneller als etwa
7 km/h (4 mph).
● Der Fahrer greift in die Lenkung ein.
● Der Einparkvorgang wurde nicht innerhalb
v on etw
a 6 Minut

en seit Aktivierung des au-
tomatischen Lenkeingriffs abgeschlossen. ●
Eine Schie
betür wird geöffnet. Zum Wieder-
aufnehmen Schiebetür schließen und Taste  erneut drücken.
● Es liegt eine Systemstörung vor (System vo-
rüber g
ehend nic

ht verfügbar).
● ASR wird ausgeschaltet oder die ASR bzw.
das
ESC greift regelnd ein. ACHTUNG
Beim Einparken mit dem Parklenkassistenten
mac ht

das Lenkrad selbsttätig schnelle Dreh-
bewegungen. Wenn dabei in die Lenkradspei-
chen gegriffen wird, können Verletzungen die
Folge sein. Hinweis
● Der P ark

lenkassistent hat systembedingte
Grenzen. So ist z. B. das Einparken in engen
Kurven mit der Unterstützung des Parklen-
kassistenten nicht möglich.
● Wenn der Parklenkassistent erkennt, dass
nicht g
enügend Freiraum zum Rangieren des
Fahrzeugs zur Verfügung steht, kann die
Parklücke dennoch im Display des Kombiinst-
ruments angezeigt werden. Es erfolgt dann
keine Aufforderung zum Einparken.
● Wenn beim Einparkvorgang die Wechsel
zwis
chen Vorwärts- und Rückwärtsfahren zu
früh vorgenommen werden, also bevor der
Dauerton der Parkdistanzkontrolle ertönt,
wird das Einparkergebnis ggf. nicht optimal.
● Beim Einparken längs zur Fahrbahn ertönt
ein Gong, um den Fahr
er zum Wechsel228
