Seat Alhambra 2018 Manual del propietario (in Spanish)

Fusibles y lámparas
●

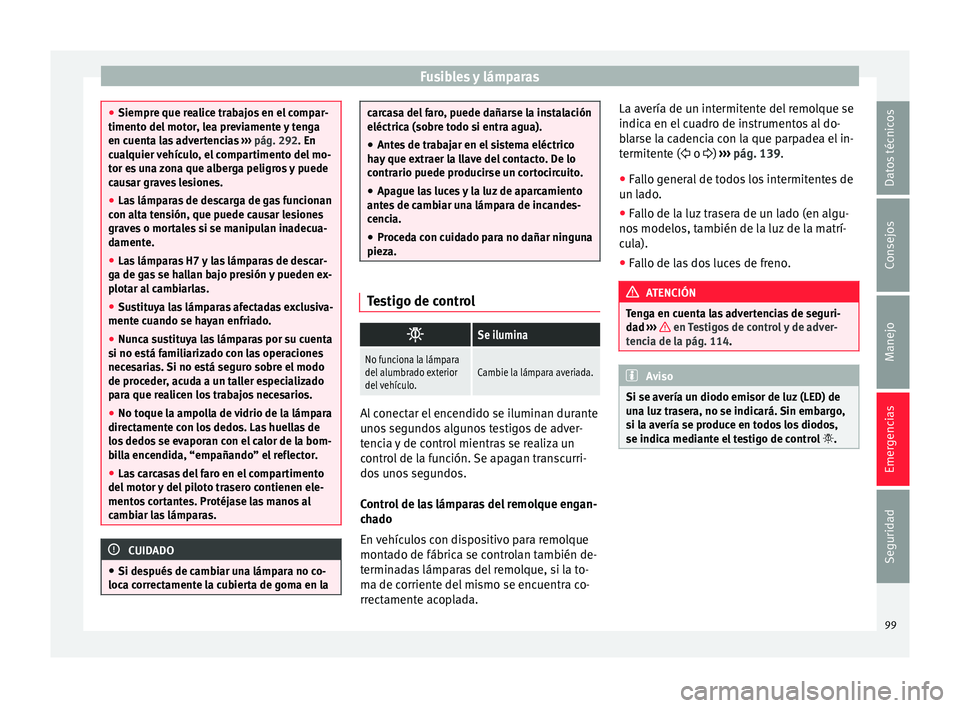

Siempre que r e
alice trabajos en el compar-
timento del motor, lea previamente y tenga
en cuenta las advertencias ››› pág. 292. En
cualquier vehículo, el compartimento del mo-
tor es una zona que alberga peligros y puede
causar graves lesiones.
● Las lámparas de descarga de gas funcionan
con alt
a tensión, que puede causar lesiones
graves o mortales si se manipulan inadecua-
damente.
● Las lámparas H7 y las lámparas de descar-
ga de ga
s se hallan bajo presión y pueden ex-
plotar al cambiarlas.
● Sustituya las lámparas afectadas exclusiva-
mente cuando se h
ayan enfriado.
● Nunca sustituya las lámparas por su cuenta
si no es
tá familiarizado con las operaciones
necesarias. Si no está seguro sobre el modo
de proceder, acuda a un taller especializado
para que realicen los trabajos necesarios.
● No toque la ampolla de vidrio de la lámpara
directament
e con los dedos. Las huellas de
los dedos se evaporan con el calor de la bom-
billa encendida, “empañando” el reflector.
● Las carcasas del faro en el compartimento
del motor
y del piloto trasero contienen ele-
mentos cortantes. Protéjase las manos al
cambiar las lámparas. CUIDADO
● Si des p

ués de cambiar una lámpara no co-
loca correctamente la cubierta de goma en la carcasa del faro, puede dañarse la instalación
eléctrica (so
br

e todo si entra agua).
● Antes de trabajar en el sistema eléctrico
hay
que extraer la llave del contacto. De lo
contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento
antes
de cambiar una lámpara de incandes-
cencia.
● Proceda con cuidado para no dañar ninguna
pieza. Testigo de control

Se ilumina
No funciona la lámpara
del alumbrado exterior
del vehículo.Cambie la lámpara averiada.
Al conectar el encendido se iluminan durante
u
no
s

segundos algunos testigos de adver-
tencia y de control mientras se realiza un
control de la función. Se apagan transcurri-
dos unos segundos.
Control de las lámparas del remolque engan-
chado
En vehículos con dispositivo para remolque
montado de fábrica se controlan también de-
terminadas lámparas del remolque, si la to-
ma de corriente del mismo se encuentra co-
rrectamente acoplada. La avería de un intermitente del remolque se
indica en el c

uadro de instrumentos al do-
blarse la cadencia con la que parpadea el in-
termitente ( o ) ››› pág. 139.
● Fallo general de todos los intermitentes de
un la
do.
● Fallo de la luz trasera de un lado (en algu-
nos modelo
s, también de la luz de la matrí-
cula).
● Fallo de las dos luces de freno. ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›

›› en Testigos de control y de adver-
tenc i
a de la pág. 114. Aviso
Si se avería un diodo emisor de luz (LED) de
un a luz

trasera, no se indicará. Sin embargo,
si la avería se produce en todos los diodos,
se indica mediante el testigo de control . 99
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias

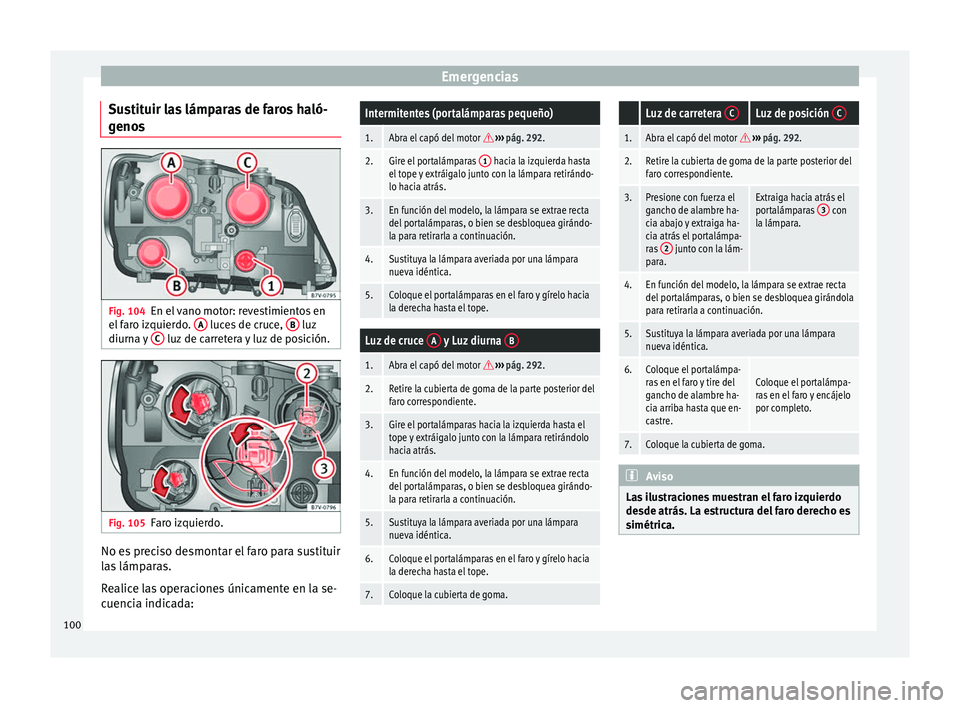

Sustituir las lámparas de faros haló-
g eno
s Fig. 104
En el vano motor: revestimientos en
el f
ar
o izquierdo. A luces de cruce,
B luz
diurn a
y
C luz de carretera y luz de posición.
Fig. 105
Faro izquierdo. No es preciso desmontar el faro para sustituir
l
a
s

lámparas.
Realice las operaciones únicamente en la se-
cuencia indicada:
Intermitentes (portalámparas pequeño)
1.Abra el capó del motor  ››› pág. 292.
2.Gire el portalámparas 1 hacia la izquierda hasta
el tope y extráigalo junto con la lámpara retirándo-
lo hacia atrás.
3.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándo-
la para retirarla a continuación.
4.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
5.Coloque el portalámparas en el faro y gírelo hacia
la derecha hasta el tope.
Luz de cruce A y Luz diurna B
1.Abra el capó del motor 
››› pág. 292.
2.Retire la cubierta de goma de la parte posterior del
faro correspondiente.
3.Gire el portalámparas hacia la izquierda hasta el
tope y extráigalo junto con la lámpara retirándolo
hacia atrás.
4.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándo-
la para retirarla a continuación.
5.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
6.Coloque el portalámparas en el faro y gírelo hacia
la derecha hasta el tope.
7.Coloque la cubierta de goma.
Luz de carretera CLuz de posición C
1.Abra el capó del motor 
››› pág. 292.
2.Retire la cubierta de goma de la parte posterior del
faro correspondiente.
3.Presione con fuerza el
gancho de alambre ha-
cia abajo y extraiga ha-
cia atrás el portalámpa-
ras 2
junto con la lám-
para.
Extraiga hacia atrás el
portalámparas 3 con
la lámpara.
4.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándola
para retirarla a continuación.
5.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
6.Coloque el portalámpa-
ras en el faro y tire del
gancho de alambre ha-
cia arriba hasta que en-
castre.Coloque el portalámpa-
ras en el faro y encájelo
por completo.
7.Coloque la cubierta de goma. Aviso
Las ilustraciones muestran el faro izquierdo
desde atrás. La e s

tructura del faro derecho es
simétrica. 100

Fusibles y lámparas

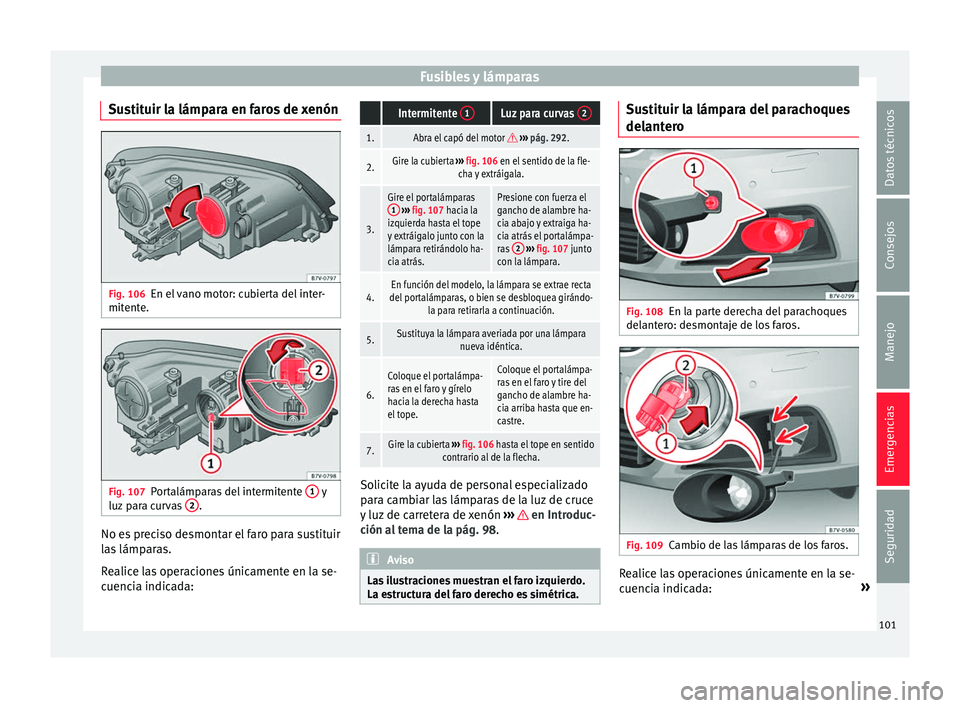

Sustituir la lámpara en faros de xenón Fig. 106
En el vano motor: cubierta del inter-
mit ent
e. Fig. 107
Portalámparas del intermitente 1 y
luz par
a curvas 2 .
No es preciso desmontar el faro para sustituir
l
a
s

lámparas.
Realice las operaciones únicamente en la se-
cuencia indicada:
Intermitente 1Luz para curvas 2
1.Abra el capó del motor 
››› pág. 292.
2.Gire la cubierta ››› fig. 106 en el sentido de la fle-
cha y extráigala.
3.
Gire el portalámparas 1 ››› fig. 107 hacia la
izquierda hasta el tope
y extráigalo junto con la
lámpara retirándolo ha-
cia atrás.Presione con fuerza el
gancho de alambre ha-
cia abajo y extraiga ha-
cia atrás el portalámpa-
ras 2

››› fig. 107 junto
con la lámpara.
4.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándo- la para retirarla a continuación.
5.Sustituya la lámpara averiada por una lámpara nueva idéntica.
6.
Coloque el portalámpa-
ras en el faro y gírelo
hacia la derecha hasta
el tope.Coloque el portalámpa-
ras en el faro y tire del
gancho de alambre ha-
cia arriba hasta que en-
castre.
7.Gire la cubierta ››› fig. 106 hasta el tope en sentido
contrario al de la flecha. Solicite la ayuda de personal especializado
p
ar
a c

ambiar las lámparas de la luz de cruce
y luz de carretera de xenón ››› en Introduc-
c ión a
l

tema de la pág. 98. Aviso
Las ilustraciones muestran el faro izquierdo.
La es truct

ura del faro derecho es simétrica. Sustituir la lámpara del parachoques
del
ant
er

o Fig. 108
En la parte derecha del parachoques
del ant
er

o: desmontaje de los faros. Fig. 109
Cambio de las lámparas de los faros. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada: »
101
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

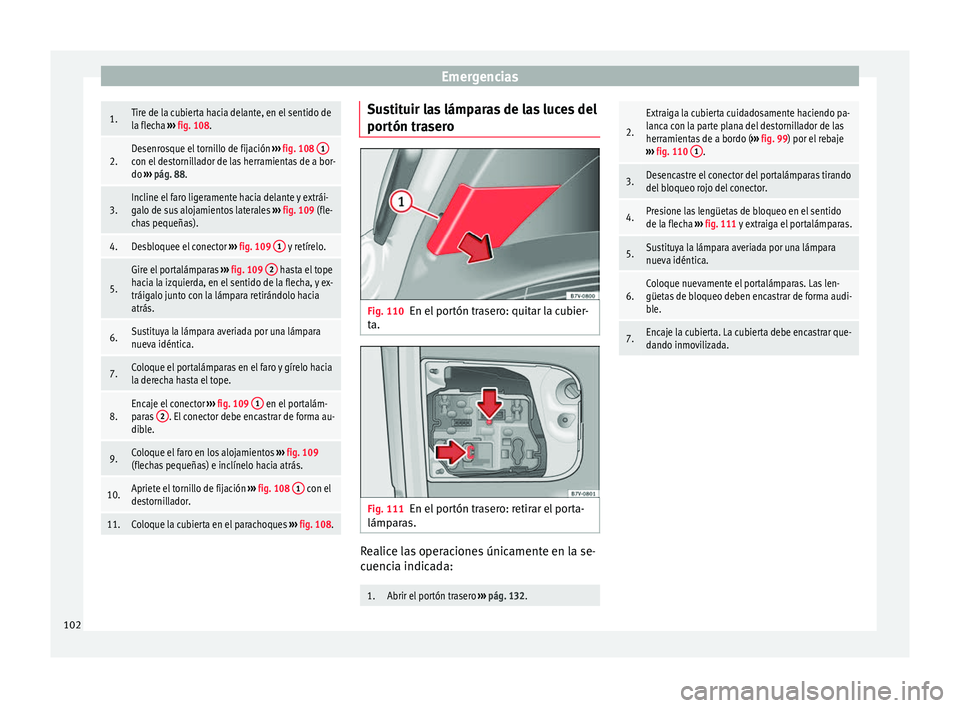

Emergencias1.Tire de la cubierta hacia delante, en el sentido de
la flecha
››› fig. 108.
2.Desenrosque el tornillo de fijación ››› fig. 108 1con el destornillador de las herramientas de a bor-
do
››› pág. 88.
3.Incline el faro ligeramente hacia delante y extrái-
galo de sus alojamientos laterales ››› fig. 109 (fle-
chas pequeñas).
4.Desbloquee el conector ››› fig. 109 1 y retírelo.
5.
Gire el portalámparas
››› fig. 109 2 hasta el tope
hacia la izquierda, en el sentido de la flecha, y ex-
tráigalo junto con la lámpara retirándolo hacia
atrás.
6.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
7.Coloque el portalámparas en el faro y gírelo hacia
la derecha hasta el tope.
8.Encaje el conector ››› fig. 109 1 en el portalám-
paras 2. El conector debe encastrar de forma au-
dible.
9.Coloque el faro en los alojamientos ››› fig. 109
(flechas pequeñas) e inclínelo hacia atrás.
10.Apriete el tornillo de fijación ››› fig. 108 1 con el
destornillador.
11.Coloque la cubierta en el parachoques ››› fig. 108. Sustituir las lámparas de las luces del
por
tón tr
a

sero Fig. 110
En el portón trasero: quitar la cubier-
t a. Fig. 111
En el portón trasero: retirar el porta-
lámp ar
a

s. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada:
1.Abrir el portón trasero ››› pág. 132.
2.
Extraiga la cubierta cuidadosamente haciendo pa-
lanca con la parte plana del destornillador de las
herramientas de a bordo ( ››› fig. 99) por el rebaje
››› fig. 110 1
.
3.Desencastre el conector del portalámparas tirando
del bloqueo rojo del conector.
4.Presione las lengüetas de bloqueo en el sentido
de la flecha
››› fig. 111 y extraiga el portalámparas.
5.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
6.Coloque nuevamente el portalámparas. Las len-
güetas de bloqueo deben encastrar de forma audi-
ble.
7.Encaje la cubierta. La cubierta debe encastrar que-
dando inmovilizada. 102

Fusibles y lámparas

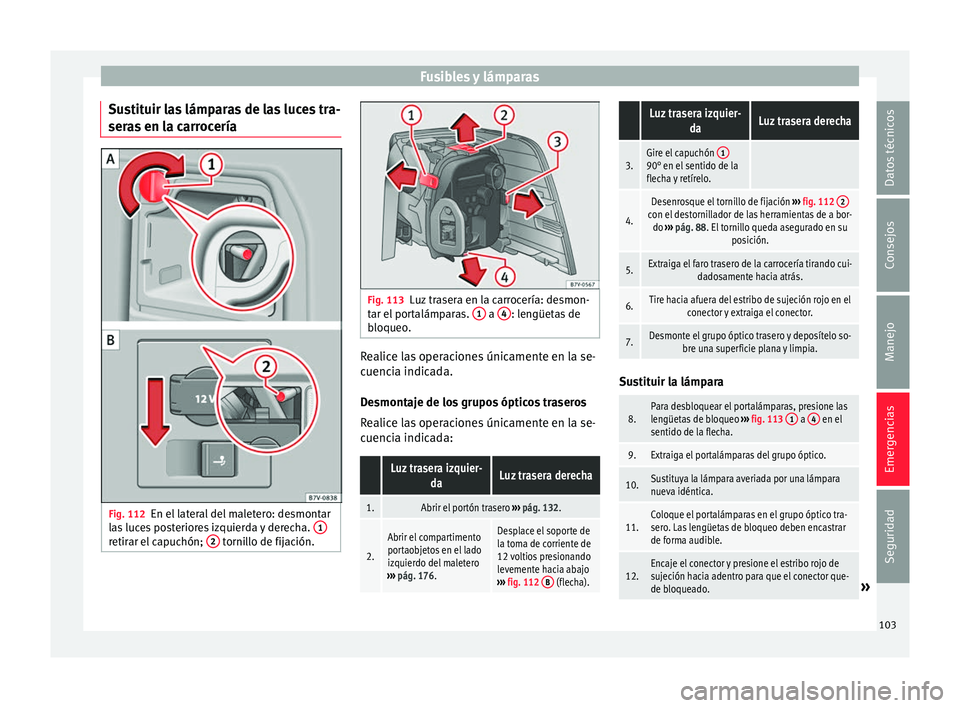

Sustituir las lámparas de las luces tra-
ser a
s
en la carrocería Fig. 112
En el lateral del maletero: desmontar
l a
s

luces posteriores izquierda y derecha. 1retirar el capuchón;
2 tornillo de fijación. Fig. 113
Luz trasera en la carrocería: desmon-
t ar el
por

talámparas. 1 a
4 : lengüetas de
b loqueo
. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada.
Desmontaje de los grupos ópticos traseros
Realice las operaciones únicamente en la se-
cuencia indicada:
Luz trasera izquier- daLuz trasera derecha
1.Abrir el portón trasero ››› pág. 132.
2.
Abrir el compartimento
portaobjetos en el lado
izquierdo del maletero
››› pág. 176.Desplace el soporte de
la toma de corriente de
12 voltios presionando
levemente hacia abajo
››› fig. 112 B
(flecha).
Luz trasera izquier-
daLuz trasera derecha
3.Gire el capuchón 190° en el sentido de la
flecha y retírelo.
4.
Desenrosque el tornillo de fijación
››› fig. 112 2con el destornillador de las herramientas de a bor-
do ››› pág. 88. El tornillo queda asegurado en su
posición.
5.Extraiga el faro trasero de la carrocería tirando cui-dadosamente hacia atrás.
6.Tire hacia afuera del estribo de sujeción rojo en elconector y extraiga el conector.
7.Desmonte el grupo óptico trasero y deposítelo so-bre una superficie plana y limpia. Sustituir la lámpara
8.Para desbloquear el portalámparas, presione las
lengüetas de bloqueo
››› fig. 113 1 a 4 en el
sentido de la flecha.
9.Extraiga el portalámparas del grupo óptico.
10.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
11.Coloque el portalámparas en el grupo óptico tra-
sero. Las lengüetas de bloqueo deben encastrar
de forma audible.
12.Encaje el conector y presione el estribo rojo de
sujeción hacia adentro para que el conector que-
de bloqueado.
» 103
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias

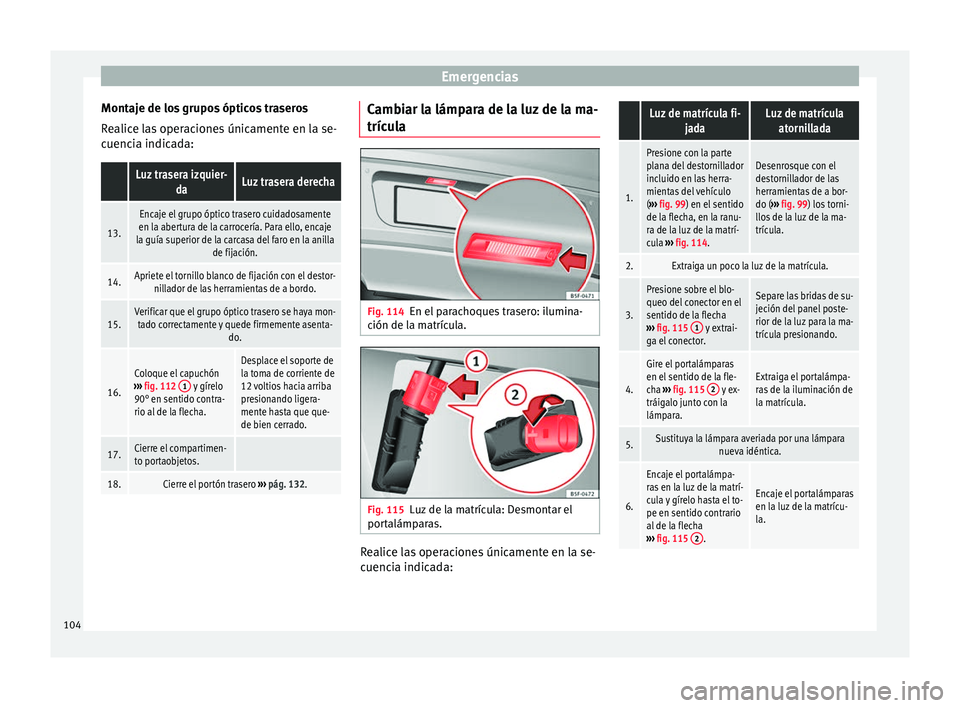

Montaje de los grupos ópticos traseros
R e
alic
e las operaciones únicamente en la se-
cuencia indicada:
Luz trasera izquier- daLuz trasera derecha
13.
Encaje el grupo óptico trasero cuidadosamente
en la abertura de la carrocería. Para ello, encaje
la guía superior de la carcasa del faro en la anilla de fijación.
14.Apriete el tornillo blanco de fijación con el destor-nillador de las herramientas de a bordo.
15.Verificar que el grupo óptico trasero se haya mon-tado correctamente y quede firmemente asenta- do.
16.
Coloque el capuchón
››› fig. 112 1 y gírelo
90° en sentido contra-
rio al de la flecha.
Desplace el soporte de
la toma de corriente de
12 voltios hacia arriba
presionando ligera-
mente hasta que que-
de bien cerrado.
17.Cierre el compartimen-
to portaobjetos.
18.Cierre el portón trasero ››› pág. 132. Cambiar la lámpara de la luz de la ma-
tríc
u
l

a Fig. 114
En el parachoques trasero: ilumina-
c ión de l
a m

atrícula. Fig. 115
Luz de la matrícula: Desmontar el
por t
alámp

aras. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada:
Luz de matrícula fi- jadaLuz de matrículaatornillada
1.
Presione con la parte
plana del destornillador
incluido en las herra-
mientas del vehículo
(››› fig. 99) en el sentido
de la flecha, en la ranu-
ra de la luz de la matrí-
cula ››› fig. 114.Desenrosque con el
destornillador de las
herramientas de a bor-
do ( ››› fig. 99) los torni-
llos de la luz de la ma-
trícula.
2.Extraiga un poco la luz de la matrícula.
3.
Presione sobre el blo-
queo del conector en el
sentido de la flecha
››› fig. 115 1
y extrai-
ga el conector.
Separe las bridas de su-
jeción del panel poste-
rior de la luz para la ma-
trícula presionando.
4.
Gire el portalámparas
en el sentido de la fle-
cha ››› fig. 115 2
y ex-
tráigalo junto con la
lámpara.Extraiga el portalámpa-
ras de la iluminación de
la matrícula.
5.Sustituya la lámpara averiada por una lámpara nueva idéntica.
6.
Encaje el portalámpa-
ras en la luz de la matrí-
cula y gírelo hasta el to-
pe en sentido contrario
al de la flecha
››› fig. 115 2
.
Encaje el portalámparas
en la luz de la matrícu-
la.104

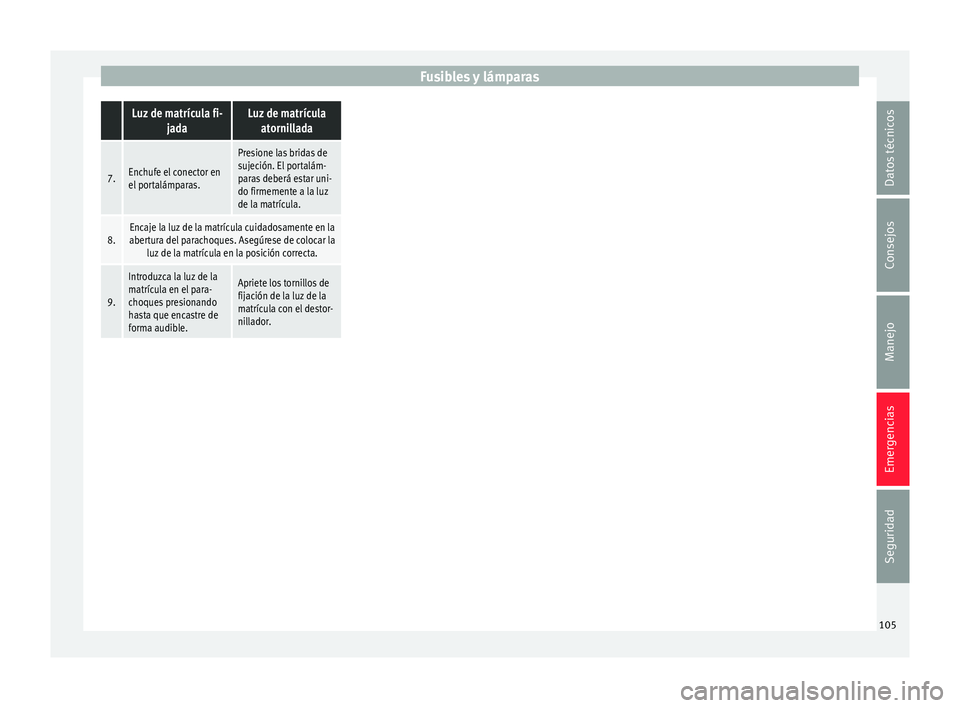

Fusibles y lámparas Luz de matrícula fi-
jadaLuz de matrículaatornillada
7.Enchufe el conector en
el portalámparas.
Presione las bridas de
sujeción. El portalám-
paras deberá estar uni-
do firmemente a la luz
de la matrícula.
8.Encaje la luz de la matrícula cuidadosamente en la
abertura del parachoques. Asegúrese de colocar la luz de la matrícula en la posición correcta.
9.
Introduzca la luz de la
matrícula en el para-
choques presionando
hasta que encastre de
forma audible.Apriete los tornillos de
fijación de la luz de la
matrícula con el destor-
nillador. 105
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Fig. 116
Tablero de instrumentos.106

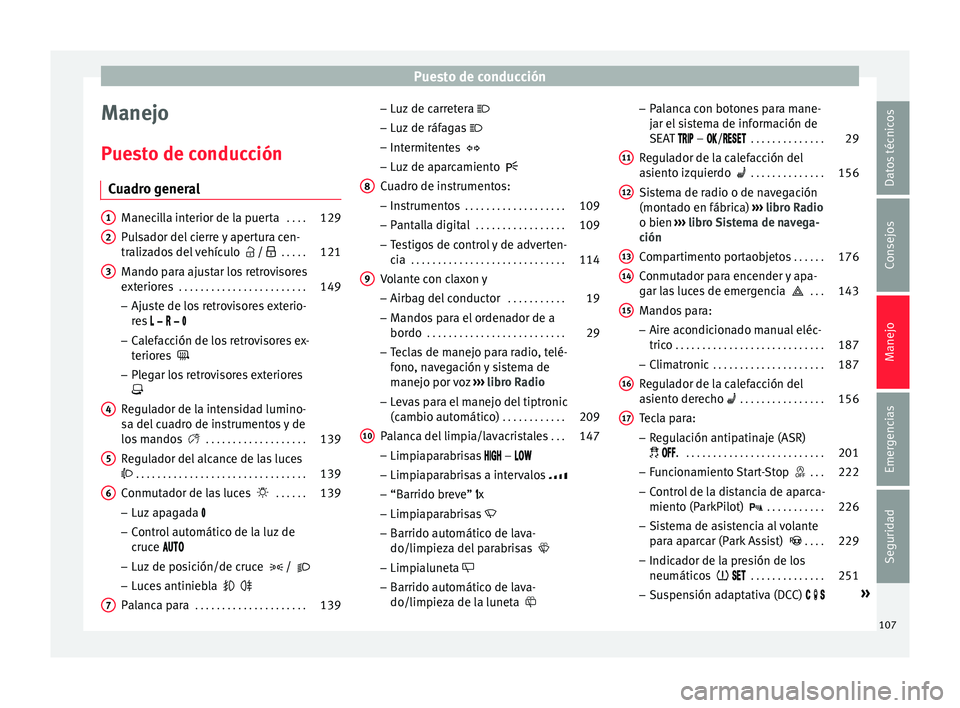

Puesto de conducción
Manejo
P ue
s
to de conducción
Cuadro general Manecilla interior de la puerta
. . . .129
Pulsador del cierre y apertura cen-
traliz a

dos del vehículo  /  . . . . .121
Mando para ajustar los retrovisores
exterior
es . . . . . . . . . . . . . . . . . . . . . . . . 149
– Ajus t

e de los retrovisores exterio-
res     
– Calefacción de los retrovisores ex-
teriores 
– Plegar los retrovisores exteriores

Regulador de la intensidad lumino-
sa del cuadro de instrumentos y de
los mandos  . . . . . . . . . . . . . . . . . . . 139
Regulador del alcance de las luces
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Conmutador de las luces  . . . . . .139
– Luz ap
agada 
– Control automático de la luz de
cruce 
– Luz de posición/de cruce  / 
– Luces antiniebla  
Palanca para . . . . . . . . . . . . . . . . . . . . . 139
1 2
3
4
5
6
7 –
Luz
de c

arretera 
– Luz de ráfagas 
– Intermitentes 
– Luz de aparcamiento 
Cuadro de instrumentos:
– Instrumentos . . . . . . . . . . . . . . . . . . . 109
– Pantal
la digital . . . . . . . . . . . . . . . . . 109
– Tes
tigos de control y de adverten-
cia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Volante con claxon y
– Airbag del c

onductor . . . . . . . . . . . 19
– Mando s

para el ordenador de a
bordo . . . . . . . . . . . . . . . . . . . . . . . . . . 29
– Tecl
as de manejo para radio, telé-
fono, navegación y sistema de
manejo por voz ››› libro Radio
– Levas para el manejo del tiptronic
(cambio automático) . . . . . . . . . . . .209
Palanca del limpia/lavacristales . . .147
– Limpiapar
abrisas  – 
– Limpiaparabrisas a intervalos 
– “Barrido breve”  x
– Limpiaparabrisas 
– Barrido automático de lava-
do/limpieza del parabrisas 
– Limpialuneta 
– Barrido automático de lava-
do/limpieza de la luneta 
8
9
10 –
Pal
anc

a con botones para mane-
jar el sistema de información de
SEAT  – / . . . . . . . . . . . . . .29
Regulador de la calefacción del
asient
o izquierdo  . . . . . . . . . . . . . . 156
Sistema de radio o de navegación
(montado en fábric
a) ››› libro Radio
o bien ››› libro Sistema de navega-
ción
Compartimento portaobjetos . . . . . .176
Conmutador para encender y apa-
gar la
s luces de emergencia  . . .143
Mandos para:
– Aire acondic

ionado manual eléc-
trico . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
– Clim atr

onic . . . . . . . . . . . . . . . . . . . . . 187
Regulador de la calefacción del
as ient

o derecho  . . . . . . . . . . . . . . . . 156
Tecla para: – Regu

lación antipatinaje (ASR)
 . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
– Fu nc

ionamiento Start-Stop  . . .222
– Contro
l de la distancia de aparca-
miento (ParkPilot)  . . . . . . . . . . .226
– Sist
ema de asistencia al volante
para aparcar (Park Assist)  . . . .229
– Indicador de l
a presión de los
neumáticos   . . . . . . . . . . . . . .251
– Sus
pensión adaptativa (DCC)    »
11 12
13
14
15
16
17
107
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo

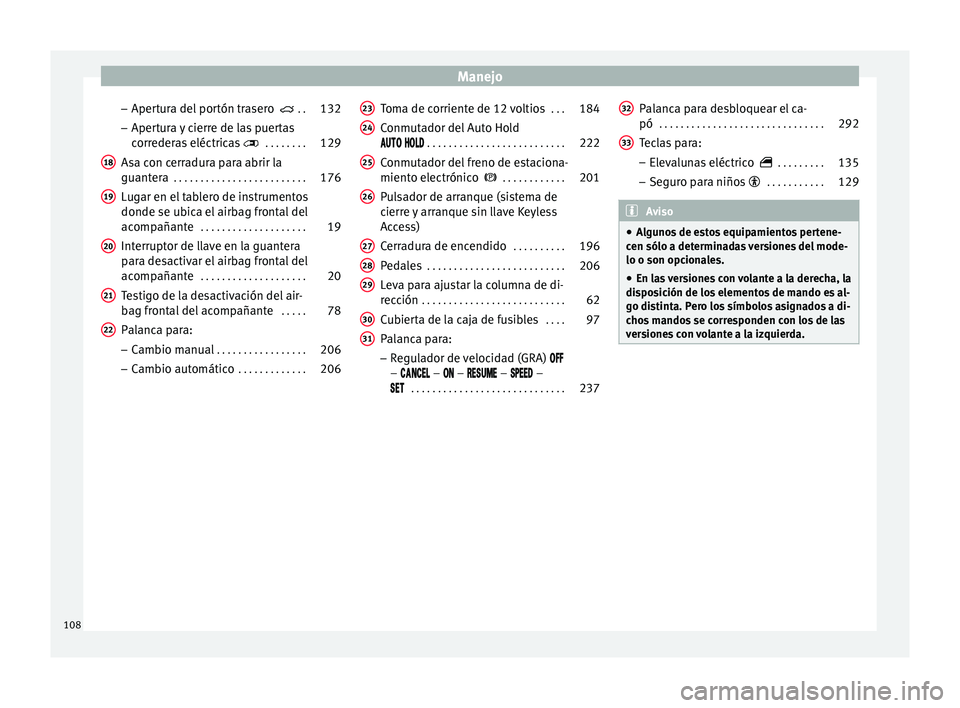

– Aper t
ur
a del portón trasero  . .132
– Apertur
a y cierre de las puertas
correderas eléctricas  . . . . . . . . 129
Asa con cerradura para abrir la
guantera . . . . . . . . . . . . . . . . . . . . . . . . . 176
L

ugar en el tablero de instrumentos
donde se ubica el
airbag frontal del
acompañante . . . . . . . . . . . . . . . . . . . . 19
Interruptor de llave en la guantera
para de
sactivar el airbag frontal del
acompañante . . . . . . . . . . . . . . . . . . . . 20
Testigo de la desactivación del air-
bag front
al del acompañante . . . . .78
Palanca para:
– Cambio m

anual . . . . . . . . . . . . . . . . . 206
– Camb io aut

omático . . . . . . . . . . . . . 206
18 19
20
21
22 Toma de corriente de 12 voltios
. . .184
Conmutador del Auto Hold
 


 . . . . . . . . . . . . . . . . . . . . . . . . . . 222
Conmutador del freno de estaciona-
miento electrónic
o  . . . . . . . . . . . . 201
Pulsador de arranque (sistema de
cierre
y arranque sin llave Keyless
Access)
Cerradura de encendido . . . . . . . . . .196
Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Leva para ajustar la columna de di-
recc
ión . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Cubierta de la caja de fusibles . . . .97
Palanca para: – Regu

lador de velocidad (GRA) 
–  –  –  –  –
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
23 24
25
26
27
28
29
30
31 Palanca para desbloquear el ca-
pó
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 292
Teclas para:
– Elev
alu

nas eléctrico  . . . . . . . . .135
– Seguro p
ara niños  . . . . . . . . . . . 129 Aviso
● Algu

nos de estos equipamientos pertene-
cen sólo a determinadas versiones del mode-
lo o son opcionales.
● En las versiones con volante a la derecha, la
dispo
sición de los elementos de mando es al-
go distinta. Pero los símbolos asignados a di-
chos mandos se corresponden con los de las
versiones con volante a la izquierda. 32
33
108
