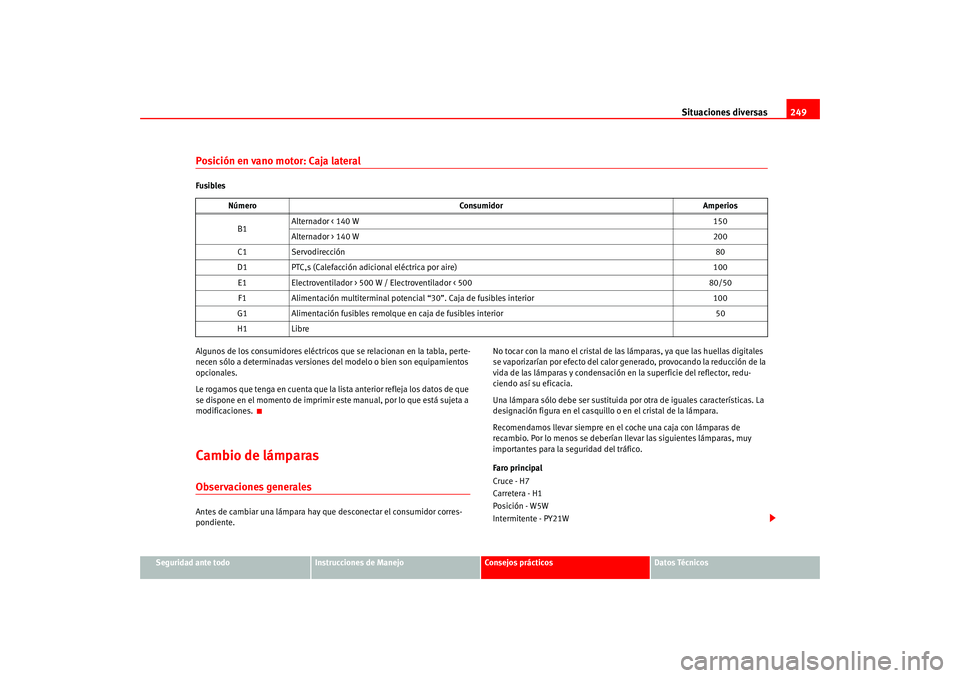

Posición en vano motor: Caja lateralFusibles
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones del modelo o bien son equipamientos
opcionales.
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones. Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente. No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían llevar las siguientes lámparas, muy
importantes para la seguridad del tráfico.
Faro principal
Cruce - H7
Carretera - H1
Posición - W5W
Intermitente - PY21W
Número
Consumidor Amperios
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Servodirección 80
D1 PTC,s (Calefacción adicional eléctrica por aire) 100
E1 Electroventilador > 500 W / Electroventilador < 500 80/50
F1 Alimentación multiterminal potencial “30”. Caja de fusibles interior 100
G1 Alimentación fusibles remolque en caja de fusibles interior 50
H1 Libre
altea_cast Seite 249 Donnerstag, 19. Mai 2005 4:17 16

Situaciones diversas
250Faros xenon
18)
Cruce y carretera - D1S
19)
Ráfagas y carretera adicional - H1
Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior superior
Stop/Posición - P21W
20)
Intermitente - R10W
Piloto posterior inferior
Antiniebla - P21W
Retromarcha - P21W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•
Debido a la dificultad de acceso a al gunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla* y luz de cortesía.

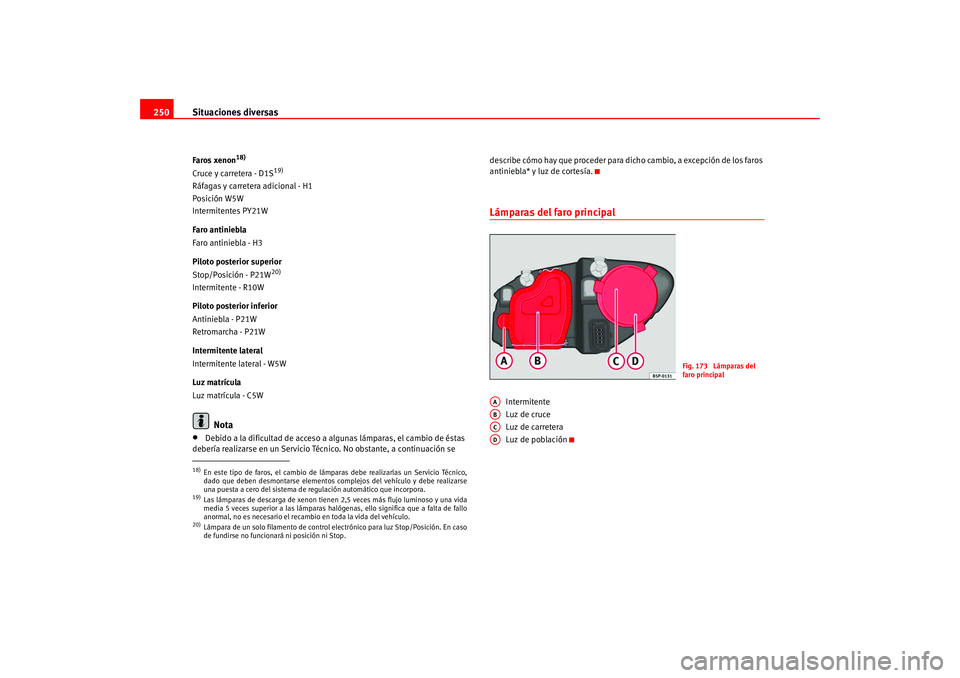

Lámparas del faro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población
18)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.19)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.20)Lámpara de un solo filamento de control el
ectrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.
Fig. 173 Lámparas del
faro principal
AAABACAD
altea_cast Seite 250 Donnerstag, 19. Mai 2005 4:17 16

Situaciones diversas251
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

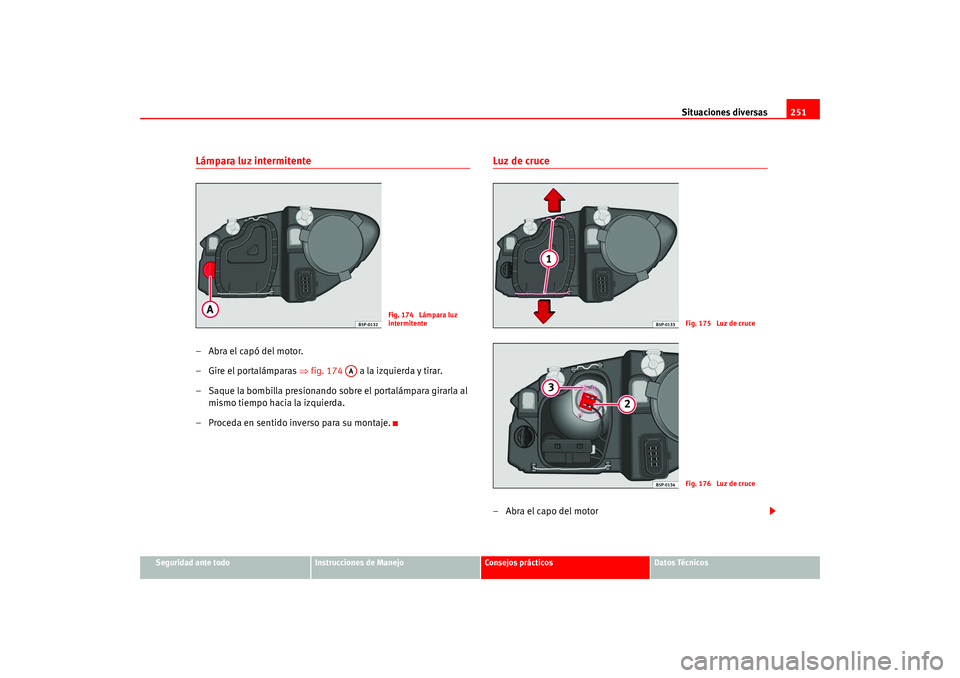

Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas ⇒fig. 174 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de cruce–Abra el capo del motor
Fig. 174 Lámpara luz
intermitente
AA
Fig. 175 Luz de cruceFig. 176 Luz de cruce
altea_cast Seite 251 Donnerstag, 19. Mai 2005 4:17 16

Situaciones diversas
252

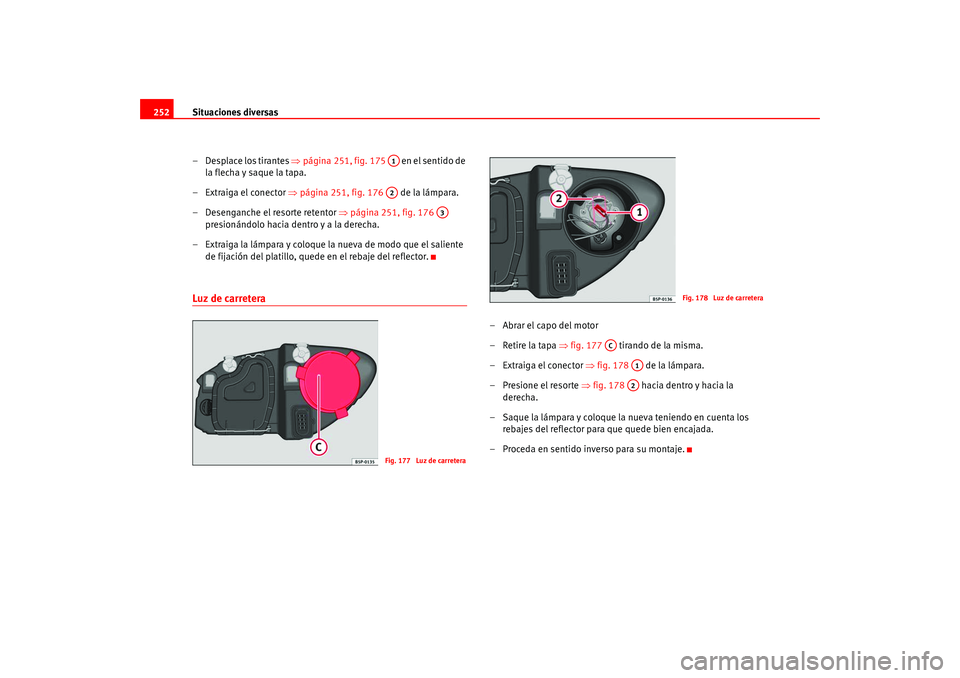

– Desplace los tirantes ⇒página 251, fig. 175 en el sentido de
la flecha y saque la tapa.
– Extraiga el conector ⇒página 251, fig. 176 de la lámpara.
– Desenganche el resorte retentor ⇒página 251, fig. 176
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de carretera
–Abrar el capo del motor
– Retire la tapa ⇒ fig. 177 tirando de la misma.
– Extraiga el conector ⇒fig. 178 de la lámpara.
– Presione el resorte ⇒ fig. 178 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
A1A2
A3
Fig. 177 Luz de carretera
Fig. 178 Luz de carretera
AC
A1A2
altea_cast Seite 252 Donnerstag, 19. Mai 2005 4:17 16

Situaciones diversas253
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

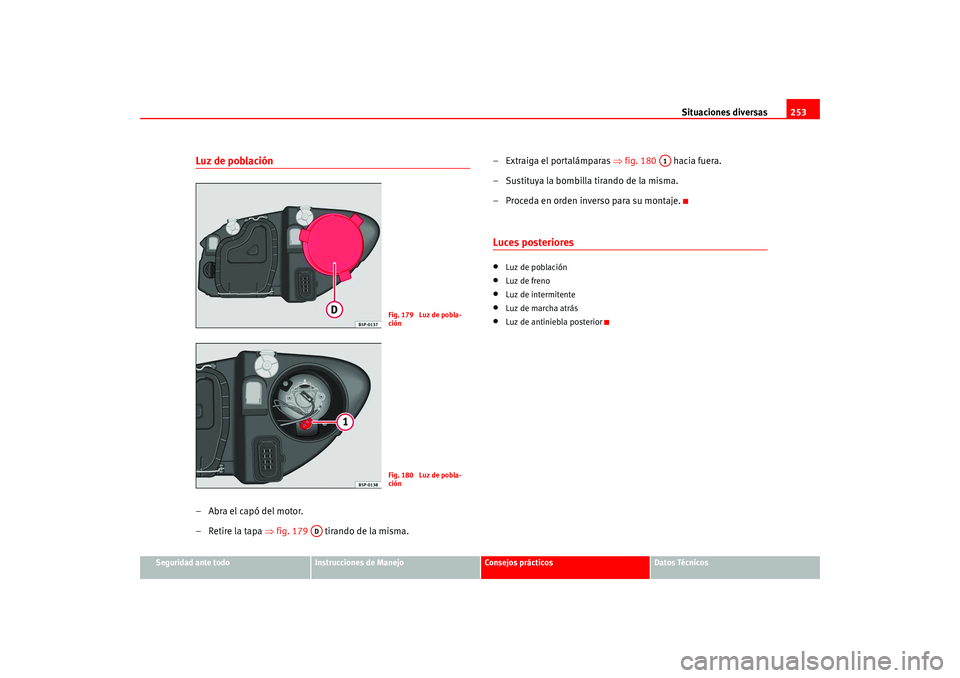

Luz de población–Abra el capó del motor.
– Retire la tapa ⇒fig. 179 tirando de la misma. – Extraiga el portalámparas
⇒fig. 180 hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Luces posteriores•
Luz de población
•
Luz de freno
•
Luz de intermitente
•
Luz de marcha atrás
•
Luz de antiniebla posterior
Fig. 179 Luz de pobla-
ciónFig. 180 Luz de pobla-
ción
AD
A1
altea_cast Seite 253 Donnerstag, 19. Mai 2005 4:17 16

Situaciones diversas

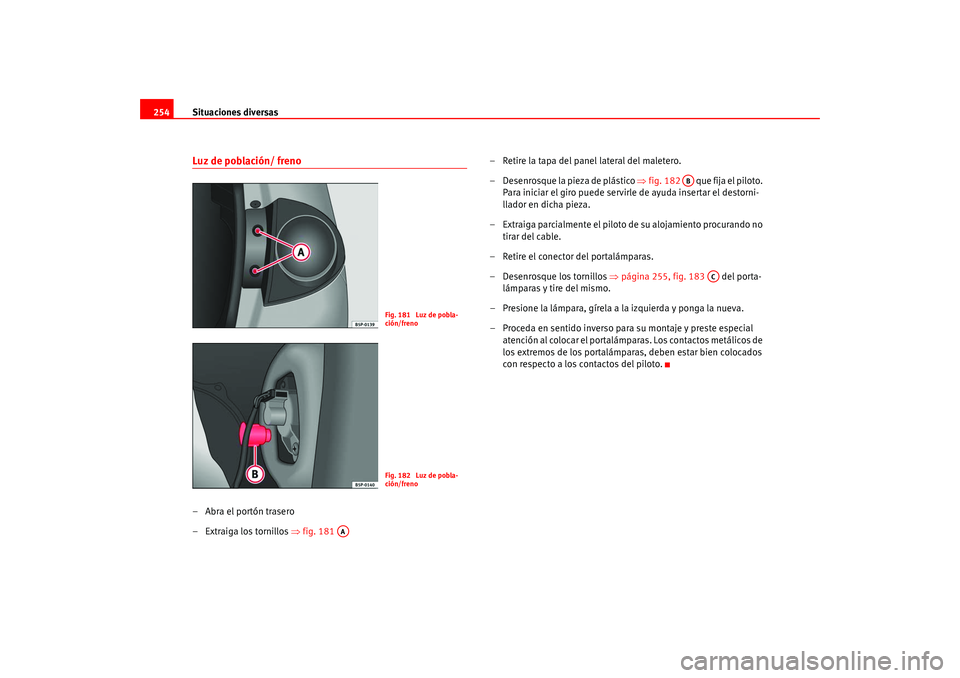

254Luz de población/ freno–Abra el portón trasero
– Extraiga los tornillos ⇒fig. 181 – Retire la tapa del panel lateral del maletero.
– Desenrosque la pieza de plástico
⇒fig. 182 que fija el piloto.
Para iniciar el giro puede servirle de ayuda insertar el destorni-
llador en dicha pieza.
– Extraiga parcialmente el piloto de su alojamiento procurando no tirar del cable.
– Retire el conector del portalámparas.
– Desenrosque los tornillos ⇒página 255, fig. 183 del porta-
lámparas y tire del mismo.
– Presione la lámpara, gírela a la izquierda y ponga la nueva.
– Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas. Los contactos metálicos de
los extremos de los portalámparas, deben estar bien colocados
con respecto a los contactos del piloto.
Fig. 181 Luz de pobla-
ción/frenoFig. 182 Luz de pobla-
ción/freno
AA
AB
AC
altea_cast Seite 254 Donnerstag, 19. Mai 2005 4:17 16

Situaciones diversas255
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

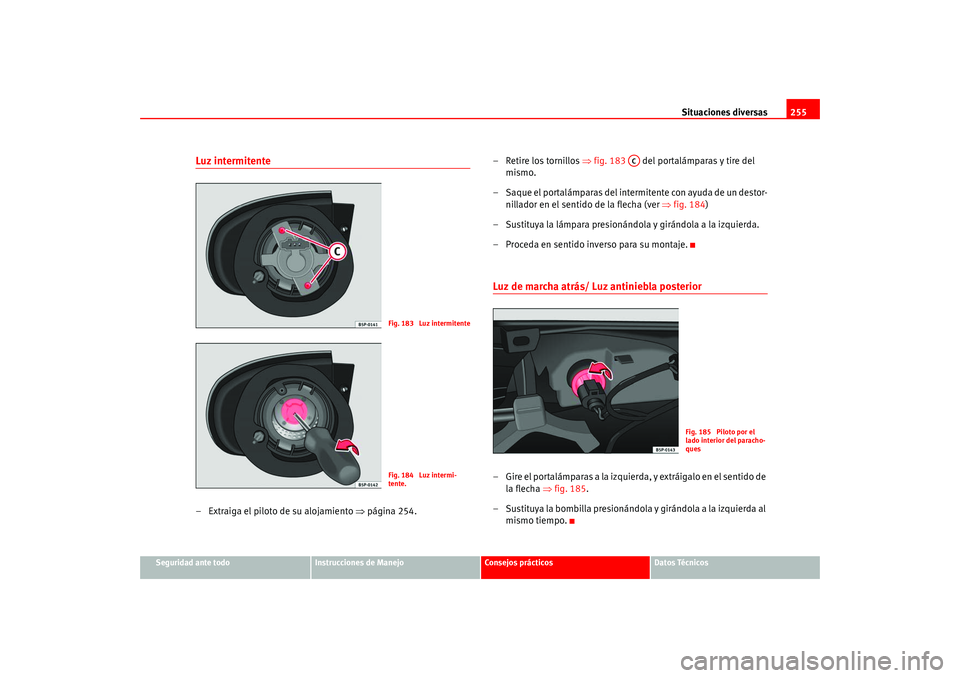

Luz intermitente– Extraiga el piloto de su alojamiento ⇒página 254. – Retire los tornillos
⇒fig. 183 del portalámparas y tire del
mismo.
– Saque el portalámparas del intermitente con ayuda de un destor- nillador en el sentido de la flecha (ver ⇒fig. 184)
– Sustituya la lámpara presionándola y girándola a la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de marcha atrás/ Luz antiniebla posterior– Gire el portalámparas a la izquierda, y extráigalo en el sentido de la flecha ⇒fig. 185.
– Sustituya la bombilla presionándola y girándola a la izquierda al mismo tiempo.
Fig. 183 Luz intermitenteFig. 184 Luz intermi-
tente.
AC
Fig. 185 Piloto por el
lado interior del paracho-
ques
altea_cast Seite 255 Donnerstag, 19. Mai 2005 4:17 16

Situaciones diversas

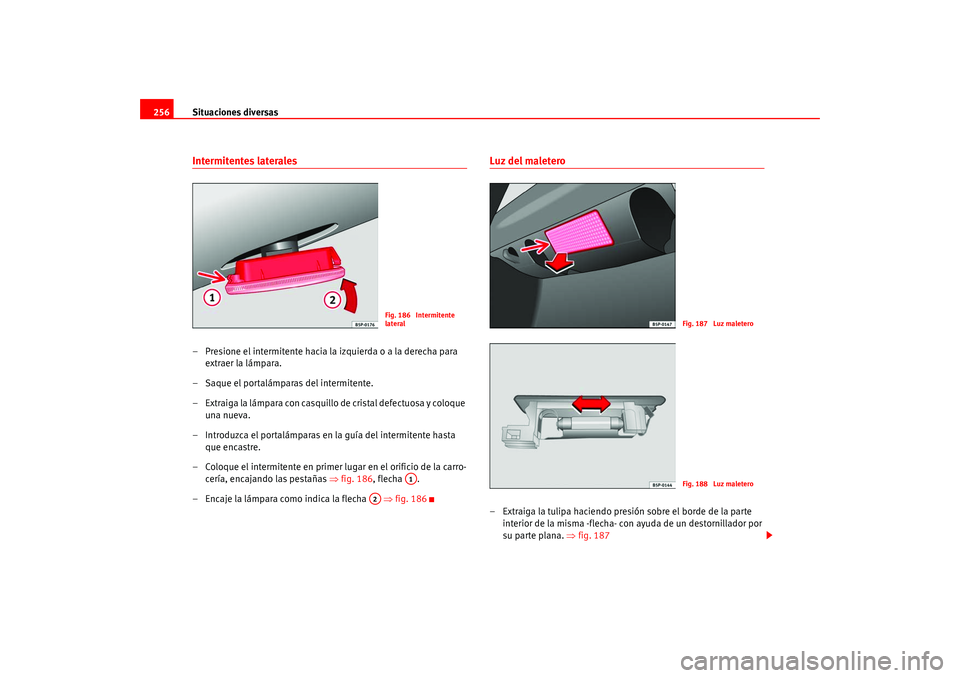

256Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro- cería, encajando las pestañas ⇒fig. 186, flecha .
– Encaje la lámpara como indica la flecha ⇒ fig. 186
Luz del maletero– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma -flecha- con ayuda de un destornillador por
su parte plana. ⇒fig. 187
Fig. 186 Intermitente
lateral
A1
A2
Fig. 187 Luz maleteroFig. 188 Luz maletero
altea_cast Seite 256 Donnerstag, 19. Mai 2005 4:17 16

Situaciones diversas257
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Presione la lámpara lateralmente y extráigala del alojamiento.

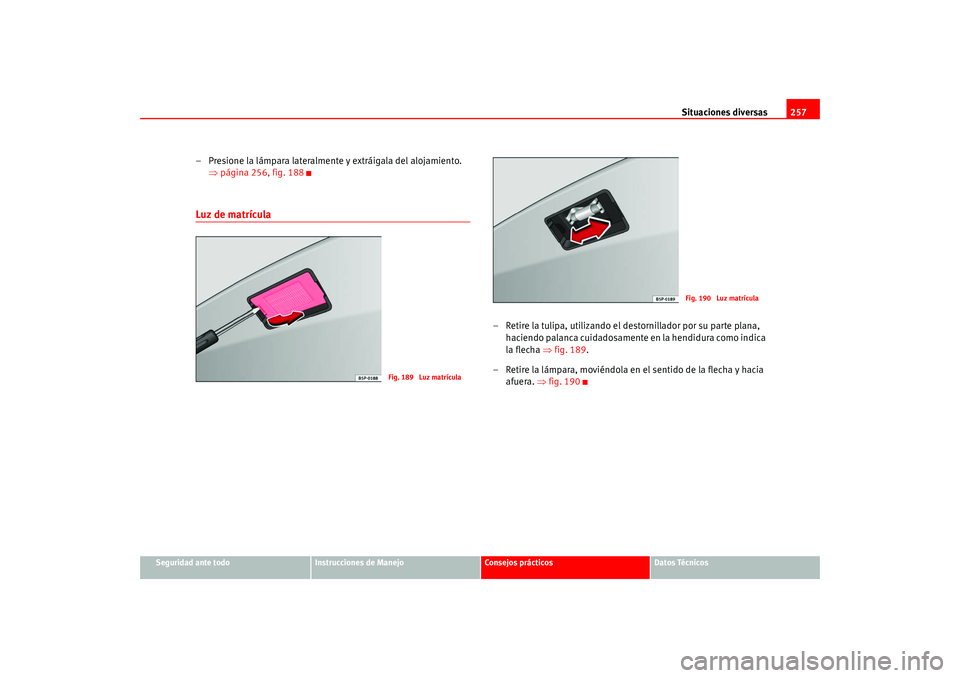

⇒página 256, fig. 188Luz de matrícula
– Retire la tulipa, utilizando el destornillador por su parte plana,
haciendo palanca cuidadosamente en la hendidura como indica
la flecha ⇒fig. 189.
– Retire la lámpara, moviéndola en el sentido de la flecha y hacia afuera. ⇒fig. 190
Fig. 189 Luz matrícula
Fig. 190 Luz matrícula
altea_cast Seite 257 Donnerstag, 19. Mai 2005 4:17 16

Situaciones diversas

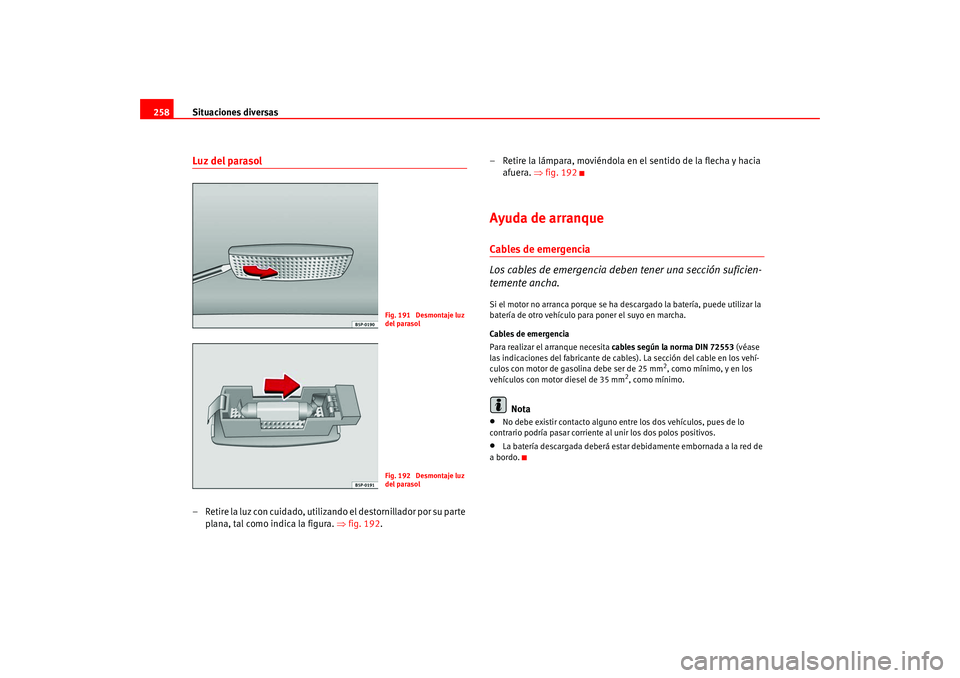

258Luz del parasol– Retire la luz con cuidado, utilizando el destornillador por su parte
plana, tal como indica la figura. ⇒fig. 192 . – Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera. ⇒fig. 192
Ayuda de arranqueCables de emergencia
Los cables de emergencia deben tener una sección suficien-
temente ancha.Si el motor no arranca porque se ha descargado la batería, puede utilizar la
batería de otro vehículo para poner el suyo en marcha.
Cables de emergencia
Para realizar el arranque necesita cables según la norma DIN 72553 (véase
las indicaciones del fabricante de cables). La sección del cable en los vehí-
culos con motor de gasolina debe ser de 25 mm
2, como mínimo, y en los
vehículos con motor diesel de 35 mm
2, como mínimo.
Nota
•
No debe existir contacto alguno entre los dos vehículos, pues de lo
contrario podría pasar corriente al unir los dos polos positivos.
•
La batería descargada deberá estar debidamente embornada a la red de
a bordo.
Fig. 191 Desmontaje luz
del parasolFig. 192 Desmontaje luz
del parasol
