Die ASR wird automatisch beim Starten des Motors eingeschaltet. Sie kann
auch durch einen kurzen Druck auf den
Knopf an der Mittelkonsole ein- oder
ausgeschaltet werden.
Bei ausgeschalteter ASR wird die Kontrollleuchte eingeschaltet. Normaler-
weise sollte die ASR immer eingeschaltet sein. Nur in bestimmten Ausnahme-
situationen, wenn Schlupf erwünscht wird , ist es sinnvoll, die Anlage auszu-
schalten, z.B.
•
beim Fahren mit kleinerem Reserverad;
•
beim Fahren mit Schneeketten;
•
bei Fahrten durch hohen Schnee oder auf weichem Untergrund;
•
wenn das Fahrzeug feststeckt, um es „herauszuschaukeln“.
Anschließend sollte die ASR wieder eingeschaltet werden.
ACHTUNG!
•
Die Gesetze der Physik können auch durch die ASR nicht außer Kraft
gesetzt werden. Dies ist vor allem bei Fahrten auf rutschiger oder nasser
Straße oder beim Fahren mit Anhänger zu beachten.
•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ASR erhöhte Fahrsicher-
heit darf Sie nicht zu riskantem Fahrverhalten verleiten.Vorsicht!
•
Um die störungsfreie Funktion der ASR zu gewährleisten, müssen an allen
vier Rädern identische Reifen montiert se in. Eine unterschiedliche Lauffläche
an jedem Reifen kann zur Verringerung der Motorleistung führen.
•
Änderungen am Fahrzeug (z.B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reife nkombination) können die Funktion des
ABS und der ASR beeinflussen.
XDS*
Elektronische QuersperreBeim Befahren einer Kurve ermöglicht die elektronische Quersperre, dass das
Rad auf der Kurvenaußenseite schneller dreht als das Rad auf der Innenseite.
Das sich schneller drehende Rad (Auß enseite) wird weniger angetrieben als
das Rad auf der Innenseite. Dies kann in bestimmten Situationen dazu
führen, dass der auf das Rad an der I nnenseite gegebene Antrieb übermäßig
hoch ist, was zu Schlupf führen kann. Im Gegensatz hierzu erhält das Rad auf
der Außenseite weniger Antrieb als es üb ertragen könnte. Dieser Effekt führt
zu einem Verlust der Seitenhaftung an der Vorderachse, was sich als Unter-
steuern oder „Verlängerung“ des Fahrwegs darstellt.
Das System XDS erkennt über die Sensoren und Signale des ESP diesen
Effekt und vermag ihn zu korrigieren.
Das XDS bremst über das ESP das Rad auf der Innenseite, was einem über-
höhten Antrieb dieses Rades entgegenwirkt. Dies führt dazu, dass der vom
Fahrer eingeschlagene Weg präziser zurückgelegt wird.
Das System XDS funktioniert in Verbi ndung mit dem ESP und es ist ständig
aktiviert, auch wenn die Antriebsschlupfregelung (ASR) deaktiviert ist.
Altea_DE.book Seite 195 Montag, 19. Januar 2009 10:35 10

Intelligente Technik
196Elektronisches Stabilisierungsprogramm
(ESP)*Allgemeines
Das Elektronische Stabilisierungsprogramm erhöht die Fahr-
stabilität.Durch das Elektronische Stabilisierungsprogramm wird die Rutschgefahr
verringert.
Das elektronische Stabilisierungsprogramm (ESP) umfasst die Systeme ABS,
EDS, ASR und Empfehlung zur Handhabung der Lenkung.
Elektronisches Stabilisierungsprogramm (ESP)*
Das ESP verringert die Rutschgefa hr, wenn die Räder einzeln gebremst
werden.
Durch die Lenkbewegung und die Fahrgeschwindigkeit wird die vom Fahrer
gewünschte Fahrtrichtung bestimmt un d fortlaufend mit dem tatsächlichen
Fahrzeugverhalten verglichen. Bei Abweichungen, wie z.B. beginnendes
Schleudern des Fahrzeugs, bremst das ESP das geeignete Rad automatisch
ab.
Durch die Bremswirkung auf das Rad gewinnt das Fahrzeug seine Fahrstabi-
lität zurück. Wenn das Fahrzeug zum Übersteuern neigt (Ausbrechen des
Hecks), greift das System am kurvenäußeren Vorderrad regelnd ein.
Empfehlung zur Handhabung der Lenkung
Dies ist eine zusätzliche Sicherheitsfunktion im ESP. Mit dieser Funktion kann
der Fahrer das Fahrzeug in einer krit ischen Situation leichter beherrschen.
Wenn man zum Beispiel eine abrupte Bremsung auf einem Untergrund mit
unterschiedlicher Haftung ausführen muss, neigt das Fahrzeug dazu, nach
rechts bzw. links auszubrechen. Dieser Zustand wird vom ESP erkannt, und unterstützt den Fahrer mit einer Gegenlenkbewegung der elektromechani-
schen Lenkung.
Diese Funktion bietet dem Fahrer ledi
glich eine Empfehlung zur Lenkungs-
handhabung in kritischen Situationen.
Das Fahrzeug wird mittels dieser Funktion nicht selbst gelenkt, der Fahrer ist
immer für die Kontrolle der Lenkung seines Fahrzeugs verantwortlich.
ACHTUNG!
•
Die Gesetze der Physik können auch durch das ESP nicht außer Kraft
gesetzt werden. Dies ist vor allem bei Fahrten auf rutschiger oder nasser
Straße oder beim Fahren mit Anhänger zu beachten.
•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. D ie durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.Vorsicht!
•
Um die störungsfreie Funktion des ESP zu gewährleisten, müssen an allen
vier Rädern identische Reifen montiert sein. Eine unterschiedliche Lauffläche
an jedem Reifen kann zur Verringerung der Motorleistung führen.
•
Änderungen am Fahrzeug (z.B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reifenk ombination) können die Funktion von
ABS, EDS, ESP und ASR beeinflussen.
Antiblockiersystem (ABS)Das Antiblockiersystem verhindert das Blockieren der Antriebsräder beim
Bremsen ⇒Seite 194.
Altea_DE.book Seite 196 Montag, 19. Januar 2009 10:35 10

Fahren und Umwelt203
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Umwelthinweis
Auch bei einwandfrei arbeitender Abgasreinigungsanlage kann bei
bestimmten Betriebszuständen des Motors ein schwefelartiger Abgasgeruch
entstehen. Dies hängt vom Schwefelanteil des Kraftstoffs ab. Oft hilft die
Wahl einer anderen Kraftstoffmarke.Rußpartikelfilter bei Dieselmotoren*
Der Rußpartikelfilter bei Dieselmotoren eliminiert den bei der
Verbrennung des Dieselkraftstoffs entstehenden Ruß.Der Rußpartikelfilter bei Dieselmotoren filtert nahezu alle Rußpartikel aus der
Abgasanlage. Bei einer normalen Fahrweise wird der Filter automatisch gerei-
nigt. Sollte sich der Filter nicht selbst reinigen können (z.B. weil das Fahrzeug
immer nur auf Kurzstrecken verwendet wird), sammelt sich Ruß im Filter an
und die Kontrollleuchte
 des Rußpartikelfilters für Dieselmotoren leuchtet
auf. Siehe hierzu Text für Kontrollleuchten.
ACHTUNG!
•
Aufgrund der hohen Temperaturen, die im Rußpartikelfilter bei Diesel-
motoren erreicht werden, sollte das Fahrzeug so abgestellt werden, dass
der Rußpartikelfilter keinen Kontakt mit leicht entzündlichen Materialien
erhält, die sich unter dem Fahrzeug befinden können. Andernfalls besteht
Brandgefahr!Vorsicht!
•
Das Fahrzeug ist nicht dafür ausgelegt, mit Kraftstoffmischungen FAME
(Biodiesel) betankt zu we rden, die einen Anteil von 7 % nach der Norm DIN
51628 überschreiten. Wird dieses Mischungsverhältnis überschritten,
kommt es zu Beschädigungen des Dieselpartikelfilters.
Wirtschaftlich und umweltbewusst fahren Wirtschaftlich und umweltbewusst fahrenDer Kraftstoffverbrauch, die Umweltbel astung und der Verschleiß von Motor,
Bremsen und Reifen hängen im Wesentl ichen von Ihrem Fahrstil ab. Durch
vorausschauende und ökonomische Fahr weise lässt sich der Kraftstoffver-
brauch um 10 - 15 % reduzieren. Im Anschluss präsentieren wir Ihnen einige
Vorschläge, mit denen Sie sowohl die Umweltbelastung reduzieren wie auch
Geld sparen können.
Vorausschauendes Fahren
Beim Beschleunigen verbraucht ein Fahrzeug den meisten Kraftstoff. Wenn
Sie vorausschauend fahren, müssen Sie weniger bremsen und demzufolge
auch weniger beschleunigen. Las sen Sie das Fahrzeug mit einem einge-
legten Gang rollen, wenn Sie z.B. weiter vorne eine rote Ampel erkennen.
Diese Art des Bremsens schützt die Bremsen und die Reifen vor Verschleiß;
keine Abgasemissionen und kein Kraftstoffverbrauch sind die Folge (Schu-
babschaltung).
Energiesparend schalten
Eine wirksame Art Kraftstoff zu sparen ist das frühe Hochschalten: Wer die
Gänge ausfährt, verbraucht unnötig Kraftstoff.
Schaltgetriebe: schalten Sie so früh wie möglich vom ersten in den zweiten
Gang. Unsere Empfehlung ist, dass Sie bei einer Motordrehzahl von ca.
2000/min in den nächsthöheren Gang schalten.
Automatikgetriebe: vermeiden Sie übermäßiges Beschleunigen und das
Betätigen des „Kick-downs“ (Vollgasbeschleunigung).
Vollgas vermeiden
Die Höchstgeschwindigkeit Ihres Fahrzeuges sollten Sie möglichst nie ganz
ausnutzen. Kraftstoffverbrauch, Schadstoffemission und Fahrgeräusche
Altea_DE.book Seite 203 Montag, 19. Januar 2009 10:35 10

Fahren mit Anhänger
206Fahren mit AnhängerWas ist bei Anhängerbetrieb zu beachten? Das Fahrzeug kann bei entsprechender technischer Ausrüstung zum Ziehen
eines Anhängers benutzt werden.
Wenn Ihr Fahrzeug bereits werkseitig mit einer Anhängevorrichtung geliefert
wurde, ist alles für den Anhängerbetrie b berücksichtigt worden, was die tech-
nischen und gesetzlichen Vors chriften betrifft. Für die Nachrüstung einer
Anhängevorrichtung siehe ⇒Seite 208.
Steckverbindung
Zur elektrischen Verbindung zwischen Fahrzeug und Anhänger besitzt Ihr
Fahrzeug eine 12-polige Steckvorrichtung.
Wenn der Anhänger einen 7-poligen Stecker aufweist, ist eine Adapterleitung
erforderlich. Diese ist beim Fachbetrieb erhältlich.
Anhängelast / Stützlast
Die zulässige Anhängerlast darf nicht überschritten werden. Wenn Sie die
zulässige Anhängerlast nicht voll ausnutzen, können Sie entsprechend
größere Steigungen befahren.
Die angegeben Anhängelasten gelten nur für Höhen bis 1 000 m über dem
Meeresspiegel. Da mit zunehmender Höhe durch die abnehmende Luftdichte
die Motorleistung sinkt und damit auch die Steigfähigkeit abnimmt, sinkt
auch die zulässige Anhängelast entsprechend. Pro angefangene 1 000 m
weiterer Höhe muss das zulässige Gespanngewicht um 10 % verringert
werden. Das Gespanngewicht setzt sich aus dem tatsächlichen Gewicht des
beladenen Fahrzeugs und dem tatsächlichen Gewicht des (beladenen)
Anhängers zusammen. Die zulässige Stützlast auf dem Kugelkopf der
Anhängevorrichtung sollten Sie möglic hst ausnutzen, nicht aber über-
schreiten. Die
Anhängelast- und die Stützlastangaben auf dem Typenschild der Anhän-
gevorrichtung sind lediglich Prüfwerte der Vorrichtung. Die fahrzeugbezo-
genen Werte, die oft unter diesen Werten liegen, finden Sie in Ihren Fahrzeug-
papieren bzw. im Abschnitt ⇒Kapitel „Technische Daten“.
Verteilung der Zuladung
Verteilen Sie die Zuladung im Anhänger so, dass sich schwere Gegenstände
möglichst nahe der Achs e befinden. Sichern Sie die Gegenstände gegen
Verrutschen.
Reifenfülldruck
Wählen Sie den maximal zulässigen Reifenfülldruck, der auf dem Aufkleber
an der Innenseite der Tankklappe angegeben ist. Der Reifenfülldruck am
Anhänger richtet sich nach der Empfehlung des Anhänger-Herstellers.
Außenspiegel
Wenn Sie den Verkehrsbereich hinter dem Anhänger nicht mit den serienmä-
ßigen Rückspiegeln überblicken könne n, müssen Sie zusätzliche Außen-
spiegel anbringen. Beide Außenspiegel sollten an klappbaren Auslegern
befestigt sein. Stellen Sie die Außenspiegel so ein, dass sie ein ausrei-
chendes Blickfeld nach hinten bieten.
ACHTUNG!
Befördern Sie niemals Personen in einem Anhänger – Lebensgefahr!
Hinweis
•
Wegen der höheren Fahrzeugbelastu ng bei häufigem Anhängerbetrieb
empfehlen wir, das Fahrzeug auch zwischen den Inspektions-Intervallen
warten zu lassen.
Altea_DE.book Seite 206 Montag, 19. Januar 2009 10:35 10

Fahren mit Anhänger207
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Erkundigen Sie sich, ob in Ihrem Land besondere Vorschriften für das
Fahren mit einem Anhänger gelten.
Kugelkopf der Anhängevorrichtung* Bei einigen Modellversion kann sich der Kugelkopf der Anhängevorrichtung
im Werkzeugkasten befinden.
Eine Anleitung zum richtigen An- und Abbauen des Kugelkopfes der Anhän-
gevorrichtung liegt dem Kugelkopf bei.
ACHTUNG!
Der Kugelkopf der Anhängevorrichtung muss sicher befestigt sein, um
Verletzungen durch umherfliegende Teile zu vermeiden.
Hinweis
•
Aus gesetzlichen Gründen muss bei Fahrten ohne Anhänger der Kugel-
kopf abgenommen werden, wenn er die Sicht auf das Nummernschild
beeinträchtigt.
FahrhinweiseDas Fahren mit Anhänger erfordert besondere Vorsicht.Gewichtsverteilung
Bei leerem Fahrzeug und beladenem Anhänger ist die Gewichtsverteilung
sehr ungünstig. Falls Sie dennoch in dieser Kombination fahren müssen,
fahren Sie besonders langsam. Geschwindigkeit
Mit zunehmender Geschwindigkeit verringert sich die Fahrstabilität des
Gespannes. Daher sollten Sie bei ungünstigen Straßen- oder Witterungsbe-
dingungen (Gefahr bei starkem Wind!)
die gesetzlich erlaubte Höchstge-
schwindigkeit nicht ausnutzen. Dies gilt besonders für Gefällestrecken.
Auf jeden Fall müssen Sie die Geschwindigkeit sofort herabsetzen, sobald
Sie auch nur die geringste Pendelbewegung des Anhängers erkennen. Versu-
chen Sie keinesfalls, das Gespann durch Beschleunigen „strecken“ zu
wollen.
Bremsen Sie rechtzeitig! Bei einem Anhänger mit Auflaufbremse bremsen Sie
zuerst sanft , dann zügig. So vermeiden Sie Bremsstöße durch blockierende
Anhängerräder. Wählen Sie vor Gefällest recken rechtzeitig einen kleineren
Gang bzw. eine kleinere Fahrstufe, damit der Motor als Bremse wirken kann.
Überhitzung
Wenn Sie bei sehr hohen Außentemperaturen eine längere Steigung in einem
niedrigen Gang mit hoher Motordrehzahl fahren müssen, achten Sie bitte auf
die Kühlmitteltemperaturanzeige ⇒Seite 55.
Elektronisches Stabilisierungsprogramm*
Das ESP* erleichtert es, einen ausbrechenden oder pendelnden Anhänger zu
stabilisieren.
Altea_DE.book Seite 207 Montag, 19. Januar 2009 10:35 10

Prüfen und Nachfüllen239
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Es darf nur Bremsflüssigkeit mit der
Spezifikation nach der US-Norm FMVSS
116 DOT 4 verwendet werden. Wir empfehlen die Verwendung von Bremsflüs-
sigkeit "Original SEAT".
ACHTUNG!
Bremsflüssigkeit ist giftig. Alte Bremsflüssigkeit beeinträchtigt die Brems-
leistung.•
Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit
prüfen, lesen und beachten Sie die Warnhinweise ⇒Seite 225.
•
Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!
•
Wechseln Sie die Bremsflüssigkeit entsprechend der Angaben im
Service-Plan. Bei zu alter Bremsflüssigkeit kann es bei starker Beanspru-
chung der Bremse zu Blasenbildung in der Bremsanlage kommen. Dadurch
wird die Bremswirkung und somit die Fahrsicherheit beeinträchtigt. Es
besteht Unfallgefahr!Vorsicht!
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Die Bremsflüssigkeit muss aufgefangen und ordnungsgemäß entsorgt
werden.
FahrzeugbatterieWarnhinweise zum Umgang mit der Fahrzeugbatterie
ACHTUNG!
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage
können Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen:•
Tragen Sie einen Augenschutz. Lassen Sie keine säure- oder bleihal-
tigen Partikel in die Augen, auf di e Haut oder an die Kleidung kommen.
•
Batteriesäure ist stark ätzend. Schutzhandschuhe und Augenschutz
tragen. Batterien nicht kippen, aus den Entgasungsöffnungen kann Säure
austreten. Säurespritzer im Auge sofort einige Minuten lang mit klarem
Wasser spülen. Danach unverzüglich einen Arzt aufsuchen. Säurespritzer
auf der Haut oder auf der Kleidung sofort mit Seifenlauge neutralisieren
und mit viel Wasser nachspülen. Bei getrunkener Säure sofort einen Arzt
aufsuchen.
•
Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung bei
Arbeiten mit Kabeln und elektrischen Geräten und durch elektrostatische

Tragen Sie einen Augenschutz!

Batteriesäure ist stark ätzend. Schutzhandschuhe und
Augenschutz tragen!

Feuer, Funken, offenes Licht und Rauchen verboten!

Bei der Ladung von Batterien entsteht ein hochexplosi-
ves Knallgasgemisch!

Kinder von Säure und Batterien fernhalten!
Altea_DE.book Seite 239 Montag, 19. Januar 2009 10:35 10

Räder und Reifen243
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
2. Prüfen Sie den Reifenfülldruck immer an kalten Reifen. Redu-
zieren Sie nicht den bei warmen Reifen erhöhten Druck.
3. Passen Sie den Reifenfülldruck der Beladung entsprechend an.Reifenfülldruck
Der Reifenfülldruck ist bei hohen Gesc hwindigkeiten besonders wichtig. Der
Druck sollte deshalb mindestens einmal monatlich und zusätzlich vor jeder
längeren Fahrt überprüft werden.
Der Aufkleber mit den Reife nfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Verringern Sie nicht den bei wa rmen Reifen erhöhten Reifenfülldruck
⇒ .
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten Unfallgefahr!
•
Bei zu geringem Reifenfülldruck kann ein Reifen besonders leicht
platzen – Unfallgefahr!
•
Bei hoher Geschwindigkeit ist ein Re ifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark, was zur Laufbandablösung und sogar zum Platzen des Reifens
führen kann. Halten Sie stets die angegebenen Reifenfülldruckwerte ein.
•
Zu geringer oder zu hoher Reifenfülldruck verkürzt die Lebensdauer der
Bereifung und verschlechtert das Fahrverhalten des Fahrzeugs – Unfallge-
fahr!Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch.
Reifenfülldruck-Kontrollsystem*
Das Reifenfülldruck-Kontrollsystem überwacht während der
Fahrt automatisch den Reifenfülldruck an den vier Reifen.Das System benutzt die Raddrehzahlfühler des ABS. Die Funktion besteht aus
der Analyse der Geschwindigkeit der einzelnen Räder sowie deren Frequenz-
spektrums.
Für eine optimale Funktion müssen SEAT-Originalreifen verwendet werden.
Weiterhin muss der Reifendruck regelmäßig kontrolliert und bei Bedarf korri-
giert werden.
Nach jeder Korrektur des Reifendrucks und nach dem Wechsel eines oder
mehrerer Reifen muss durch Betätigung des Tasters SET an der Mittelkonsole
ein Reset des Systems vorgenommen werden.
Der Fahrer wird bei einem Druckverlus t durch Symbole und Hinweistexte im
Display des Kombiinstruments gewarnt. Das System funktioniert über das
ESP ⇒Seite 196.
Bitte beachten Sie, dass der Reifenfülldruck auch von der Temperatur des
Reifens abhängig ist. Der Reifenfülldruck erhöht sich um ca. 0,1 bar pro 10°C
erhöhter Reifentemperatur. Während der Fahrt erwärmt sich der Reifen und
der Reifenfülldruck steigt an. Korrigiere n Sie den Reifenfülldruck daher nur in
kaltem Zustand, wenn die Temperatur des Reifens in etwa der Umgebungs-
temperatur entspricht.
Damit das Reifenfülldruck-Kontrollsyste m einwandfrei funktioniert, sollte der
Reifenfülldruck in regelmäßigen Abständen kontrolliert, ggf. korrigiert und in
richtigem Zustand abgespeichert werden.
Auf der Innenseite der Tankklappe be findet sich ein Aufkleber mit dem
empfohlenen Reifenfülldruck.
Altea_DE.book Seite 243 Montag, 19. Januar 2009 10:35 10

Räder und Reifen

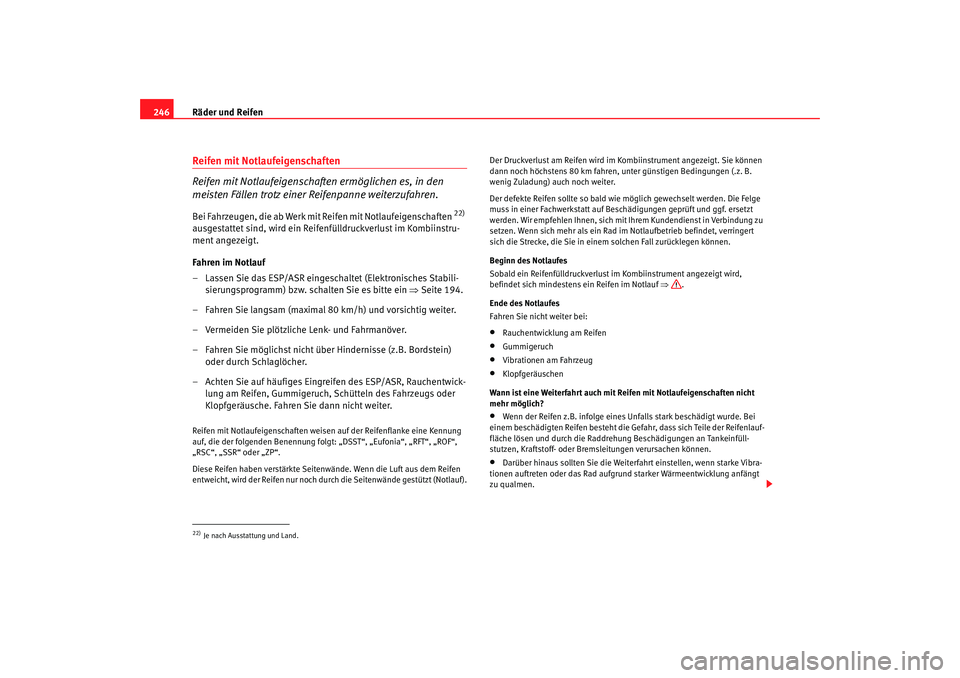

246Reifen mit Notlaufeigenschaften
Reifen mit Notlaufeigenschaften ermöglichen es, in den
meisten Fällen trotz einer Reifenpanne weiterzufahren.Bei Fahrzeugen, die ab Werk mit Reifen mit Notlaufeigenschaften
22)

ausgestattet sind, wird ein Reifenfülldruckverlust im Kombiinstru-
ment angezeigt.
Fahren im Notlauf
– Lassen Sie das ESP/ASR eingeschaltet (Elektronisches Stabili- sierungsprogramm) bzw. schalten Sie es bitte ein ⇒Seite 194.
– Fahren Sie langsam (maximal 80 km/h) und vorsichtig weiter.
– Vermeiden Sie plötzliche Lenk- und Fahrmanöver.
– Fahren Sie möglichst nicht über Hindernisse (z.B. Bordstein) oder durch Schlaglöcher.
– Achten Sie auf häufiges Eingreifen des ESP/ASR, Rauchentwick- lung am Reifen, Gummigeruch, Schütteln des Fahrzeugs oder
Klopfgeräusche. Fahren Sie dann nicht weiter.
Reifen mit Notlaufeigenschaften weisen auf der Reifenflanke eine Kennung
auf, die der folgenden Benennung folgt: „DSST“, „Eufonia“, „RFT“, „ROF“,
„RSC“, „SSR“ oder „ZP“.
Diese Reifen haben verstärkte Seitenwände. Wenn die Luft aus dem Reifen
entweicht, wird der Reifen nur noch du rch die Seitenwände gestützt (Notlauf). Der Druckverlust am Reifen wird im
Kombiinstrument angezeigt. Sie können
dann noch höchstens 80 km fahren, unter günstigen Bedingungen (.z. B.
wenig Zuladung) auch noch weiter.
Der defekte Reifen sollte so bald wie möglich gewechselt werden. Die Felge
muss in einer Fachwerkstatt auf Beschädigungen geprüft und ggf. ersetzt
werden. Wir empfehlen Ihnen, sich mit Ihrem Kundendienst in Verbindung zu
setzen. Wenn sich mehr als ein Rad im Notlaufbetrieb befindet, verringert
sich die Strecke, die Sie in eine m solchen Fall zurücklegen können.
Beginn des Notlaufes
Sobald ein Reifenfülldruckverlust im Kombiinstrument angezeigt wird,
befindet sich mindestens ein Reifen im Notlauf ⇒.
Ende des Notlaufes
Fahren Sie nicht weiter bei:
•
Rauchentwicklung am Reifen
•
Gummigeruch
•
Vibrationen am Fahrzeug
•
Klopfgeräuschen
Wann ist eine Weiterfahrt auch mit Reifen mit Notlaufeigenschaften nicht
mehr möglich?
•
Wenn der Reifen z.B. infolge eines Unfalls stark beschädigt wurde. Bei
einem beschädigten Reifen besteht die Gefahr, dass sich Teile der Reifenlauf-
fläche lösen und durch die Raddrehung Beschädigungen an Tankeinfüll-
stutzen, Kraftstoff- oder Br emsleitungen verursachen können.
•
Darüber hinaus sollten Sie die Weiterfahrt einstellen, wenn starke Vibra-
tionen auftreten oder das Rad aufgru nd starker Wärmeentwicklung anfängt
zu qualmen.
22)Je nach Ausstattung und Land.
Altea_DE.book Seite 246 Montag, 19. Januar 2009 10:35 10

Räder und Reifen
250
ACHTUNG!
Die Schneeketten müssen gemäß den Herstellerangaben korrekt gespannt
werden. Somit wird ein Kontakt der Schneeketten mit dem Radhaus
vermieden.
Vorsicht!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fa hreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
•
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschrän kt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
•
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekettengrößen zu informieren.
Altea_DE.book Seite 250 Montag, 19. Januar 2009 10:35 10

Selbsthilfe263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sicherungsbelegung, Instrumententafel linksSicherungenNummer
Verbraucher
Ampere
1
Nicht belegt
2
Nicht belegt
3
Nicht belegt
4
Nicht belegt
5
Nicht belegt
6
Nicht belegt
7
Nicht belegt
8
Nicht belegt
9
Airbag
5
10
Stromversorgung RSE (Display an der
Dachkonsole)
10
11
Nicht belegt
11
Nicht belegt
12
Xenon-Scheinwerfer links
10
13
Kombiinstrument (Ölstand) / Steuergerät Leitun-
gen (BCM) / Heizung / ABS, ESP / Park Pilot /
Gateway / Durchflussmesser
5
14
Getriebe / Lenkhilfe / Bremslichtsensor / Anhän-
ger / ABS, ESP / Haldex / Lichtschalter
10
15
Beheizbare Frontscheibe / Instrumentenbeleuch-
tung / Diagnosezentrale / Motorsteuerung /
Zusatzheizung / AFS-Scheinwerfer / Park Pilot
10
16
Xenon-Scheinwerfer rechts
10
17
Motorsteuerung
10
18
Nicht belegt
19
Nicht belegt
20
Park-Pilot (Einparkhilfe) / Schalthebel / ESP-Steu-
ergerät
10
21
Nicht belegt
22
Volumetrischer Alarmsensor / Alarmhupe
5
23
Diagnose / Regensensor / Lichtschalter
10
24
Nicht belegt
25
Anschluss Steuergerät Automatikgetriebe
20
26
Vakuumpumpe
20
27
Stromversorgung RSE (Display an der Dachkons-
ole)
10
28
Heckwischermotor / Steuergerät Leitungen
20
29
Nicht belegt
30
Steckdose / Zigarettenanzünder
20
31
Nicht belegt
32
Nicht belegt
33
Heizung
40
34
Nicht belegt
35
Nicht belegt
36
Motorsteuerung
10
37
Motorsteuerung
10
38
Motorsteuerung
10
Nummer
Verbraucher
Ampere
Altea_DE.book Seite 263 Montag, 19. Januar 2009 10:35 10
