Seat Altea 2009 Manuale del proprietario (in Italian)

Sedili e vani portaoggetti

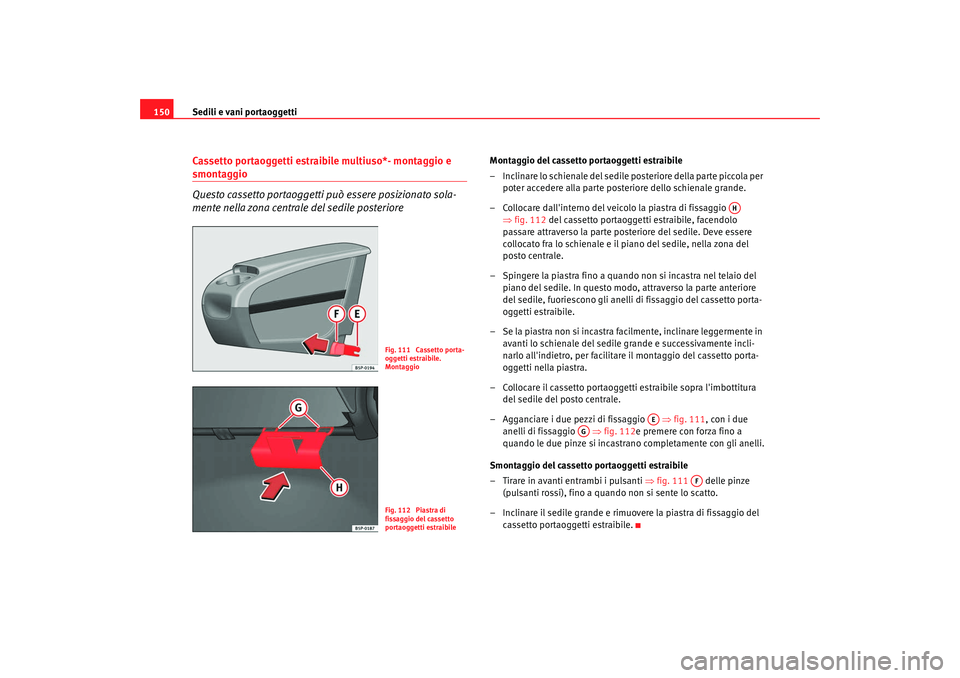

150Cassetto portaoggetti estraibile multiuso*- montaggio e smontaggio
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Montaggio del cassetto portaoggetti estraibile
– Inclinare lo schienale del sedile posteriore della parte piccola per
poter accedere alla parte posteriore dello schienale grande.
– Collocare dall'interno del veicolo la piastra di fissaggio ⇒fig. 112 del cassetto portaoggetti estraibile, facendolo
passare attraverso la parte posteriore del sedile. Deve essere
collocato fra lo schienale e il piano del sedile, nella zona del
posto centrale.
– Spingere la piastra fino a quando non si incastra nel telaio del piano del sedile. In questo modo, attraverso la parte anteriore
del sedile, fuoriescono gli anelli di fissaggio del cassetto porta-
oggetti estraibile.
– Se la piastra non si incastra facilmente, inclinare leggermente in avanti lo schienale del sedile grande e successivamente incli-
narlo all'indietro, per facilitare il montaggio del cassetto porta-
oggetti nella piastra.
– Collocare il cassetto portaoggetti estraibile sopra l'imbottitura del sedile del posto centrale.
– Agganciare i due pezzi di fissaggio ⇒fig. 111 , con i due
anelli di fissaggio ⇒fig. 112e premere con forza fino a
quando le due pinze si incastrano completamente con gli anelli.
Smontaggio del cassetto portaoggetti estraibile
– Tirare in avanti entrambi i pulsanti ⇒fig. 111 delle pinze
(pulsanti rossi), fino a quando non si sente lo scatto.
– Inclinare il sedile grande e rimuovere la piastra di fissaggio del cassetto portaoggetti estraibile.
Fig. 111 Cassetto porta-
oggetti estraibile.
MontaggioFig. 112 Piastra di
fissaggio del cassetto
portaoggetti estraibile
AH
AE
AG
AF
altea_italia Seite 150 Donne rstag, 12. Februar 2009 10:14 10

Sedili e vani portaoggetti151
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

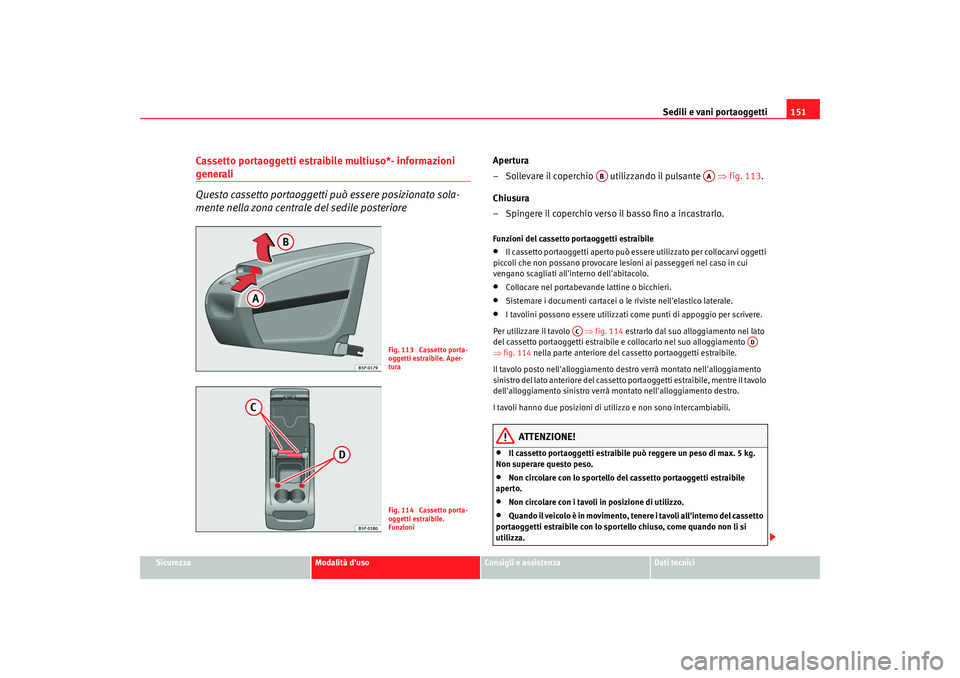

Cassetto portaoggetti estraibile multiuso*- informazioni generali
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Apertura
– Sollevare il coperchio utilizzando il pulsante ⇒fig. 113 .
Chiusura
– Spingere il coperchio verso il basso fino a incastrarlo.Funzioni del cassetto portaoggetti estraibile•
Il cassetto portaoggetti aperto può essere utilizzato per collocarvi oggetti
piccoli che non possano provocare lesioni ai passeggeri nel caso in cui
vengano scagliati all'interno dell'abitacolo.
•
Collocare nel portabevande lattine o bicchieri.
•
Sistemare i documenti cartacei o le riviste nell'elastico laterale.
•
I tavolini possono essere utilizzati come punti di appoggio per scrivere.
Per utilizzare il tavolo ⇒fig. 114 estrarlo dal suo alloggiamento nel lato
del cassetto portaoggetti estraibile e collocarlo nel suo alloggiamento
⇒ fig. 114 nella parte anteriore del cassetto portaoggetti estraibile.
Il tavolo posto nell'alloggiamento destro verrà montato nell'alloggiamento
sinistro del lato anteriore del cassetto portaoggetti estraibile, mentre il tavolo
dell'alloggiamento sinistro verrà montato nell'alloggiamento destro.
I tavoli hanno due posizioni di utilizzo e non sono intercambiabili.
ATTENZIONE!
•
Il cassetto portaoggetti estraibile può reggere un peso di max. 5 kg.
Non superare questo peso.
•
Non circolare con lo sportello del cassetto portaoggetti estraibile
aperto.
•
Non circolare con i tavoli in posizione di utilizzo.
•
Quando il veicolo è in movimento, tenere i tavoli all'interno del cassetto
portaoggetti estraibile con lo sportello chiuso, come quando non li si
utilizza.
Fig. 113 Cassetto porta-
oggetti estraibile. Aper-
turaFig. 114 Cassetto porta-
oggetti estraibile.
Funzioni
AB
AA
AC
AD
altea_italia Seite 151 Donne rstag, 12. Februar 2009 10:14 10

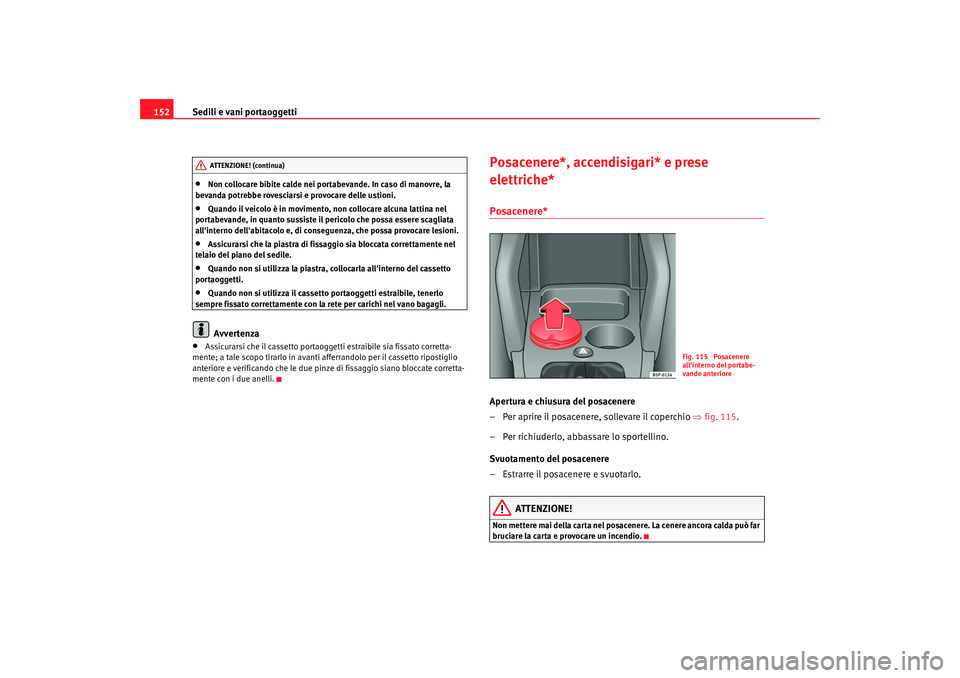

Sedili e vani portaoggetti
152•
Non collocare bibite calde nei portabevande. In caso di manovre, la
bevanda potrebbe rovesciarsi e provocare delle ustioni.
•
Quando il veicolo è in movimento, non collocare alcuna lattina nel
portabevande, in quanto sussiste il pericolo che possa essere scagliata
all'interno dell'abitacolo e, di conseguenza, che possa provocare lesioni.
•
Assicurarsi che la piastra di fissaggio sia bloccata correttamente nel
telaio del piano del sedile.
•
Quando non si utilizza la piastra, collocarla all'interno del cassetto
portaoggetti.
•
Quando non si utilizza il cassetto portaoggetti estraibile, tenerlo
sempre fissato correttamente con la rete per carichi nel vano bagagli.Avvertenza
•
Assicurarsi che il cassetto portaoggetti estraibile sia fissato corretta-
mente; a tale scopo tirarlo in avanti afferrandolo per il cassetto ripostiglio
anteriore e verificando che le due pinze di fissaggio siano bloccate corretta-
mente con i due anelli.
Posacenere*, accendisigari* e prese
elettriche*Posacenere* Apertura e chiusura del posacenere
– Per aprire il posacenere, sollevare il coperchio ⇒fig. 115 .
– Per richiuderlo, abbassare lo sportellino.
Svuotamento del posacenere
– Estrarre il posacenere e svuotarlo.
ATTENZIONE!
Non mettere mai della carta nel posacenere. La cenere ancora calda può far
bruciare la carta e provocare un incendio.
ATTENZIONE! (continua)
Fig. 115 Posacenere
all'interno del portabe-
vande anteriore
altea_italia Seite 152 Donne rstag, 12. Februar 2009 10:14 10

Sedili e vani portaoggetti153
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

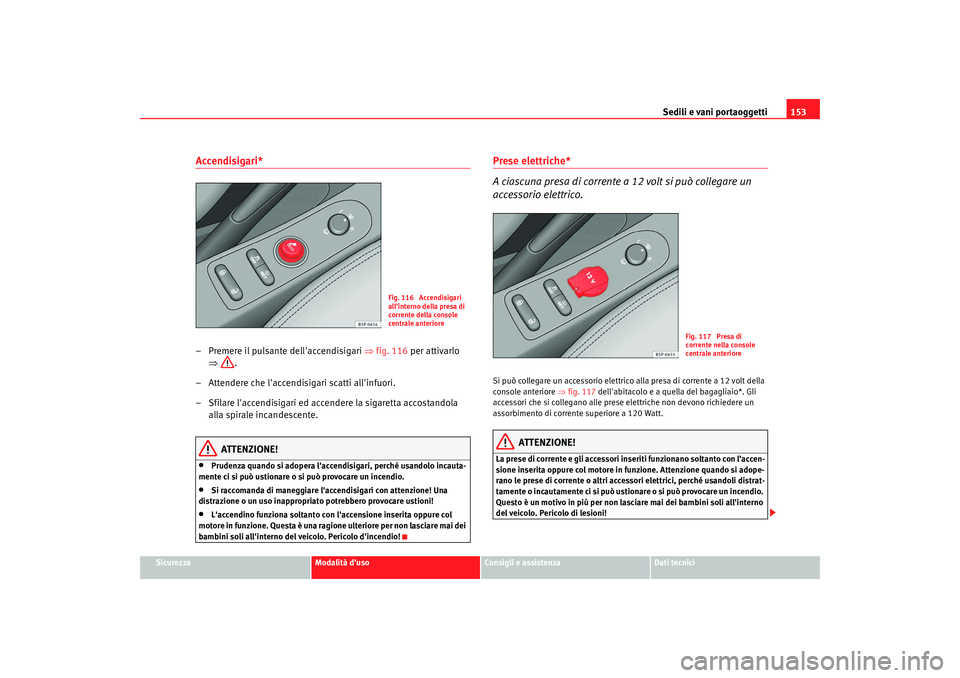

Accendisigari*– Premere il pulsante dell'accendisigari ⇒fig. 116 per attivarlo
⇒ .
– Attendere che l'accendisigari scatti all'infuori.
– Sfilare l'accendisigari ed accendere la sigaretta accostandola alla spirale incandescente.
ATTENZIONE!
•
Prudenza quando si adopera l'accendisigari, perché usandolo incauta-
mente ci si può ustionare o si può provocare un incendio.
•
Si raccomanda di maneggiare l'accendisigari con attenzione! Una
distrazione o un uso inappropriato potrebbero provocare ustioni!
•
L'accendino funziona soltanto con l'accensione inserita oppure col
motore in funzione. Questa è una ragione ulteriore per non lasciare mai dei
bambini soli all'interno del veicolo. Pericolo d'incendio!
Prese elettriche*
A ciascuna presa di corrente a 12 volt si può collegare un
accessorio elettrico.Si può collegare un accessorio elettrico alla presa di corrente a 12 volt della
console anteriore ⇒ fig. 117 dell'abitacolo e a quella del bagagliaio*. Gli
accessori che si collegano alle prese elettriche non devono richiedere un
assorbimento di corrente superiore a 120 Watt.
ATTENZIONE!
La prese di corrente e gli accessori inseriti funzionano soltanto con l'accen-
sione inserita oppure col motore in funzione. Attenzione quando si adope-
rano le prese di corrente o altri accessori elettrici, perché usandoli distrat-
tamente o incautamente ci si può ustionare o si può provocare un incendio.
Questo è un motivo in più per non lasciare mai dei bambini soli all'interno
del veicolo. Pericolo di lesioni!
Fig. 116 Accendisigari
all'interno della presa di
corrente della console
centrale anteriore
Fig. 117 Presa di
corrente nella console
centrale anteriore
altea_italia Seite 153 Donne rstag, 12. Februar 2009 10:14 10

Sedili e vani portaoggetti
154
Avvertenza•
Si tenga presente inoltre che se si usano le prese di corrente a motore
spento, si scarica la batteria del veicolo.
•
Prima di acquistare qualsiasi accessorio, consultare le indicazioni di
⇒ pag. 221.
Connettore ingresso Audio ausiliare (AUX-IN)*– Alzare il coperchio AUX ⇒ fig. 118.
– Introdurre la spina fino in fondo (vedere manuale della Radio).
Connessione AUX RSE*Questo connettore può essere usato come entrata d'audio (connettori rosso
e bianco) o audio e video (connettori rosso, bianco e giallo). Per ulteriori
informazioni sull'uso di questa fonte d'audio e video consultare la guida
dello RSE.
Fig. 118 Connettore per
l'ingresso audio ausiliare
Fig. 119 Connessione
AUX RSE
altea_italia Seite 154 Donne rstag, 12. Februar 2009 10:14 10

Sedili e vani portaoggetti155
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

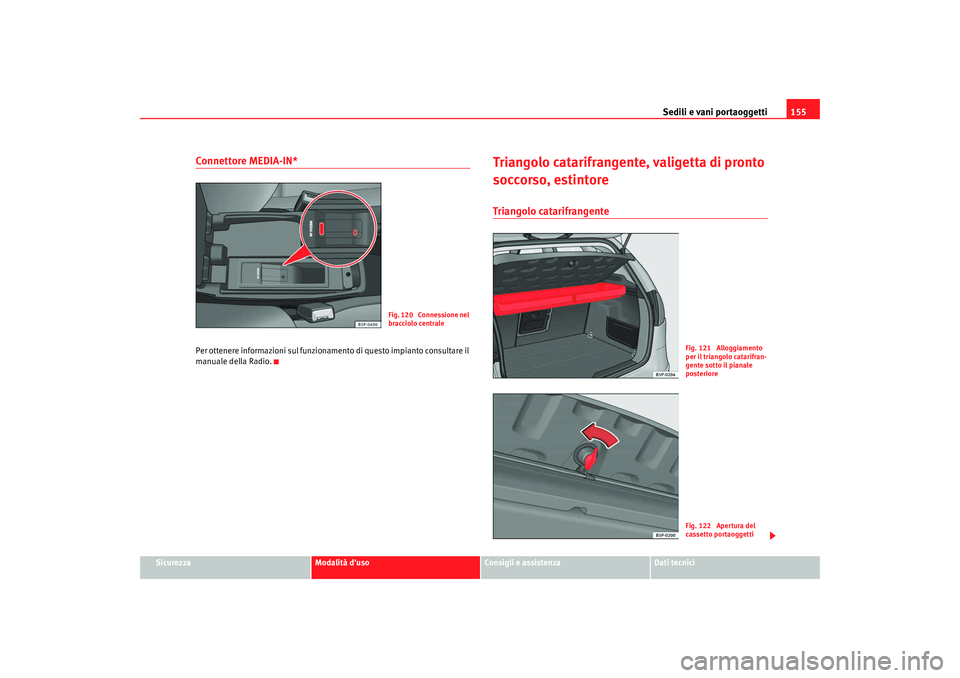

Connettore MEDIA-IN*Per ottenere informazioni sul funzionamento di questo impianto consultare il
manuale della Radio.
Triangolo catarifrangente, valigetta di pronto
soccorso, estintoreTriangolo catarifrangente
Fig. 120 Connessione nel
bracciolo centrale
Fig. 121 Alloggiamento
per il triangolo catarifran-
gente sotto il pianale
posterioreFig. 122 Apertura del
cassetto portaoggetti
altea_italia Seite 155 Donnerstag, 12. Februar 2009 10:14 10

Sedili e vani portaoggetti

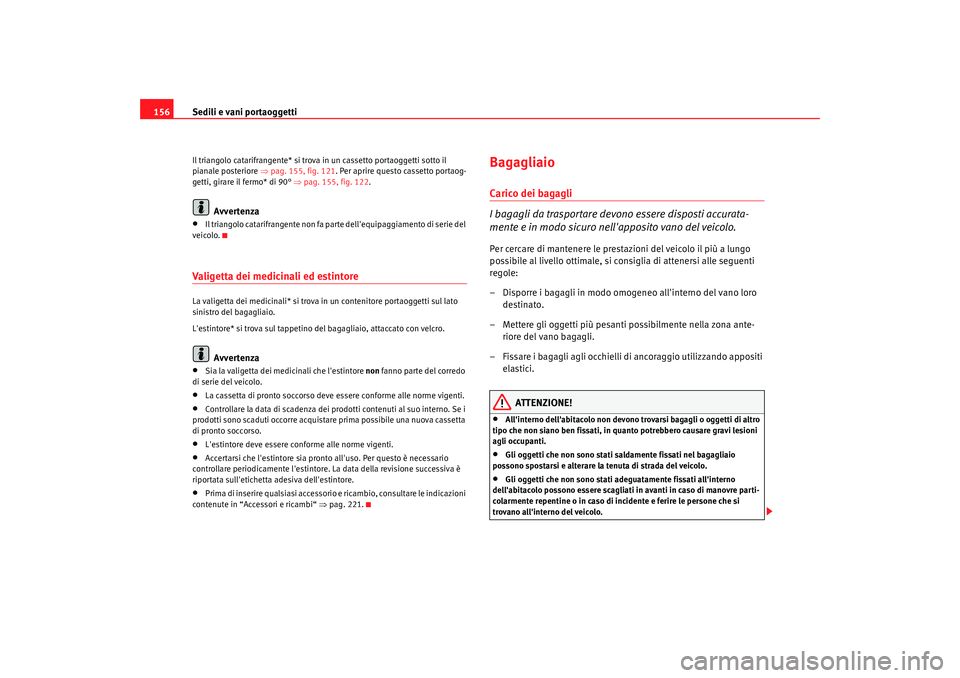

156Il triangolo catarifrangente* si trova in un cassetto portaoggetti sotto il
pianale posteriore ⇒pag. 155, fig. 121 . Per aprire questo cassetto portaog-
getti, girare il fermo* di 90° ⇒pag. 155, fig. 122 .
Avvertenza
•
Il triangolo catarifrangente non fa parte dell'equipaggiamento di serie del
veicolo.
Valigetta dei medicinali ed estintore La valigetta dei medicinali* si trova in un contenitore portaoggetti sul lato
sinistro del bagagliaio.
L'estintore* si trova sul tappetino del bagagliaio, attaccato con velcro.
Avvertenza
•
Sia la valigetta dei medicinali che l'estintore non fanno parte del corredo
di serie del veicolo.
•
La cassetta di pronto soccorso deve essere conforme alle norme vigenti.
•
Controllare la data di scadenza dei prodotti contenuti al suo interno. Se i
prodotti sono scaduti occorre acquistare prima possibile una nuova cassetta
di pronto soccorso.
•
L'estintore deve essere conforme alle norme vigenti.
•
Accertarsi che l'estintore sia pronto all'uso. Per questo è necessario
controllare periodicamente l'estintore. La data della revisione successiva è
riportata sull'etichetta adesiva dell'estintore.
•
Prima di inserire qualsiasi accessorio e ricambio, consultare le indicazioni
contenute in “Accessori e ricambi“ ⇒pag. 221.
BagagliaioCarico dei bagagli
I bagagli da trasportare devono essere disposti accurata-
mente e in modo sicuro nell'apposito vano del veicolo.Per cercare di mantenere le prestazioni del veicolo il più a lungo
possibile al livello ottimale, si consiglia di attenersi alle seguenti
regole:
– Disporre i bagagli in modo omogeneo all'interno del vano loro
destinato.
– Mettere gli oggetti più pesanti possibilmente nella zona ante- riore del vano bagagli.
– Fissare i bagagli agli occhielli di ancoraggio utilizzando appositi elastici.
ATTENZIONE!
•
All'interno dell'abitacolo non devono trovarsi bagagli o oggetti di altro
tipo che non siano ben fissati, in quanto potrebbero causare gravi lesioni
agli occupanti.
•
Gli oggetti che non sono stati saldamente fissati nel bagagliaio
possono spostarsi e alterare la tenuta di strada del veicolo.
•
Gli oggetti che non sono stati adeguatamente fissati all'interno
dell'abitacolo possono essere scagliati in avanti in caso di manovre parti-
colarmente repentine o in caso di incidente e ferire le persone che si
trovano all'interno del veicolo.
altea_italia Seite 156 Donne rstag, 12. Februar 2009 10:14 10

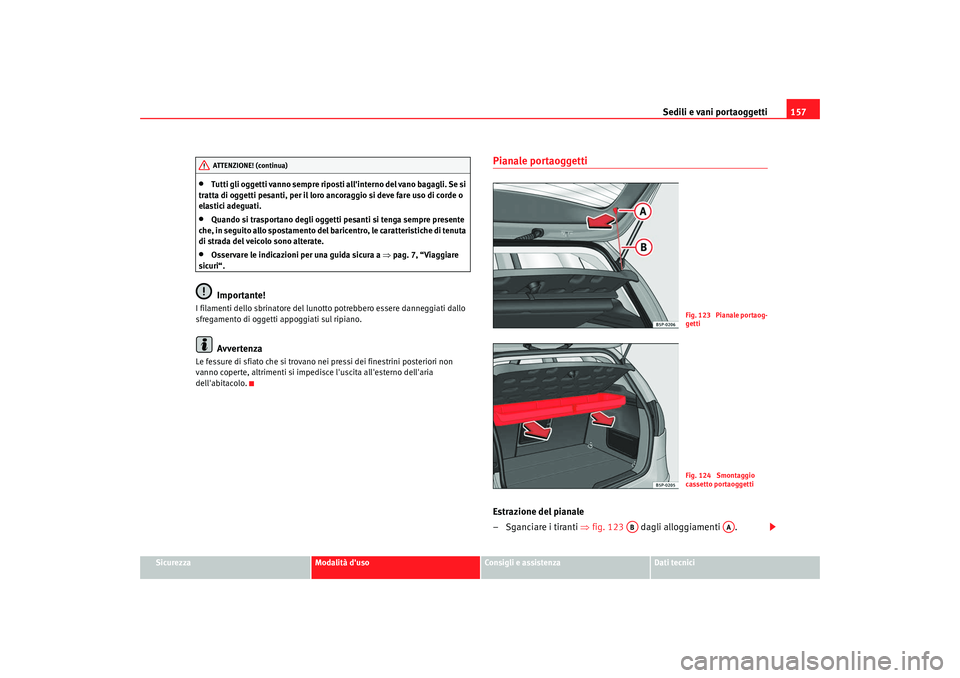

Sedili e vani portaoggetti157
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Tutti gli oggetti vanno sempre riposti all'interno del vano bagagli. Se si
tratta di oggetti pesanti, per il loro ancoraggio si deve fare uso di corde o
elastici adeguati.
•
Quando si trasportano degli oggetti pesanti si tenga sempre presente
che, in seguito allo spostamento del baricentro, le caratteristiche di tenuta
di strada del veicolo sono alterate.
•
Osservare le indicazioni per una guida sicura a ⇒pag. 7, “Viaggiare
sicuri“.Importante!
I filamenti dello sbrinatore del lunotto potrebbero essere danneggiati dallo
sfregamento di oggetti appoggiati sul ripiano.
Avvertenza
Le fessure di sfiato che si trovano nei pressi dei finestrini posteriori non
vanno coperte, altrimenti si impedisce l'uscita all'esterno dell'aria
dell'abitacolo.
Pianale portaoggettiEstrazione del pianale
– Sganciare i tiranti ⇒ fig. 123 dagli alloggiamenti .
ATTENZIONE! (continua)
Fig. 123 Pianale portaog-
gettiFig. 124 Smontaggio
cassetto portaoggetti
AB
AA
altea_italia Seite 157 Donne rstag, 12. Februar 2009 10:14 10

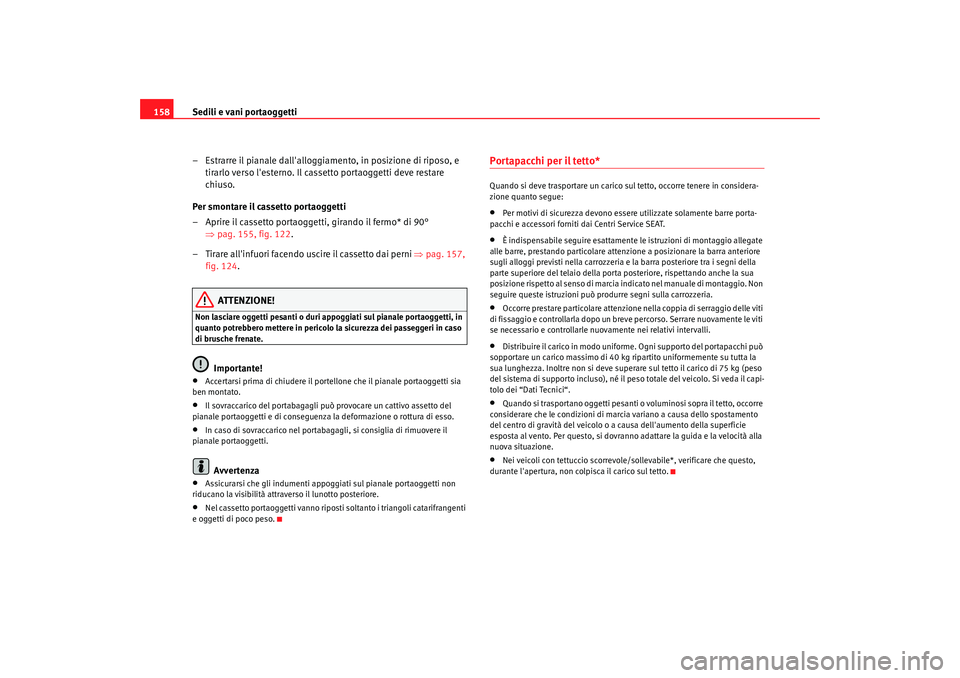

Sedili e vani portaoggetti
158
– Estrarre il pianale dall'alloggiamento, in posizione di riposo, e tirarlo verso l'esterno. Il cassetto portaoggetti deve restare
chiuso.
Per smontare il cassetto portaoggetti
– Aprire il cassetto portaoggetti, girando il fermo* di 90° ⇒pag. 155, fig. 122 .
– Tirare all'infuori facendo uscire il cassetto dai perni ⇒pag. 157,
fig. 124 .
ATTENZIONE!
Non lasciare oggetti pesanti o duri appoggiati sul pianale portaoggetti, in
quanto potrebbero mettere in pericolo la sicurezza dei passeggeri in caso
di brusche frenate.
Importante!
•
Accertarsi prima di chiudere il portellone che il pianale portaoggetti sia
ben montato.
•
Il sovraccarico del portabagagli può provocare un cattivo assetto del
pianale portaoggetti e di conseguenza la deformazione o rottura di esso.
•
In caso di sovraccarico nel portabagagli, si consiglia di rimuovere il
pianale portaoggetti.Avvertenza
•
Assicurarsi che gli indumenti appoggiati sul pianale portaoggetti non
riducano la visibilità attraverso il lunotto posteriore.
•
Nel cassetto portaoggetti vanno riposti soltanto i triangoli catarifrangenti
e oggetti di poco peso.
Portapacchi per il tetto*Quando si deve trasportare un carico sul tetto, occorre tenere in considera-
zione quanto segue:•
Per motivi di sicurezza devono essere utilizzate solamente barre porta-
pacchi e accessori forniti dai Centri Service SEAT.
•
È indispensabile seguire esattamente le istruzioni di montaggio allegate
alle barre, prestando particolare attenzione a posizionare la barra anteriore
sugli alloggi previsti nella carrozzeria e la barra posteriore tra i segni della
parte superiore del telaio della porta posteriore, rispettando anche la sua
posizione rispetto al senso di marcia indicato nel manuale di montaggio. Non
seguire queste istruzioni può produrre segni sulla carrozzeria.
•
Occorre prestare particolare attenzione nella coppia di serraggio delle viti
di fissaggio e controllarla dopo un breve percorso. Serrare nuovamente le viti
se necessario e controllarle nuovamente nei relativi intervalli.
•
Distribuire il carico in modo uniforme. Ogni supporto del portapacchi può
sopportare un carico massimo di 40 kg ripartito uniformemente su tutta la
sua lunghezza. Inoltre non si deve superare sul tetto il carico di 75 kg (peso
del sistema di supporto incluso), né il peso totale del veicolo. Si veda il capi-
tolo dei “Dati Tecnici“.
•
Quando si trasportano oggetti pesanti o voluminosi sopra il tetto, occorre
considerare che le condizioni di marcia variano a causa dello spostamento
del centro di gravità del veicolo o a causa dell'aumento della superficie
esposta al vento. Per questo, si dovranno adattare la guida e la velocità alla
nuova situazione.
•
Nei veicoli con tettuccio scorrevole/sollevabile*, verificare che questo,
durante l'apertura, non colpisca il carico sul tetto.
altea_italia Seite 158 Donne rstag, 12. Februar 2009 10:14 10

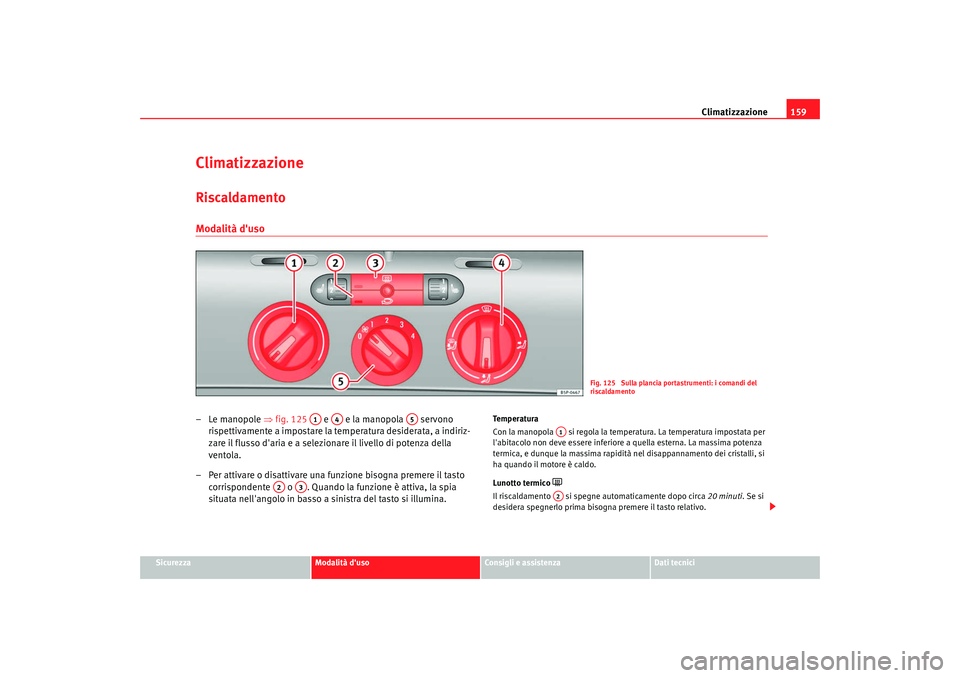

Climatizzazione159
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ClimatizzazioneRiscaldamento Modalità d'uso–Le manopole ⇒fig. 125 e e la manopola servono
rispettivamente a impostare la temperatura desiderata, a indiriz-
zare il flusso d'aria e a selezionare il livello di potenza della
ventola.
– Per attivare o disattivare una funzione bisogna premere il tasto corrispondente o . Quando la funzione è attiva, la spia
situata nell'angolo in basso a sinistra del tasto si illumina.
Te m p e r a t u r a
Con la manopola si regola la temperatura. La temperatura impostata per
l'abitacolo non deve essere inferiore a quella esterna. La massima potenza
termica, e dunque la massima rapidità nel disappannamento dei cristalli, si
ha quando il motore è caldo.
Lunotto termico

Il riscaldamento si spegne automaticamente dopo circa 20 minuti. Se si
desidera spegnerlo prima bisogna premere il tasto relativo.
Fig. 125 Sulla plancia portastrumenti: i comandi del
riscaldamento
A1
A4
A5
A2
A3
A1A2
altea_italia Seite 159 Donne rstag, 12. Februar 2009 10:14 10
