Seat Altea 2010 Betriebsanleitung (in German)

Sitzen und Verstauen149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

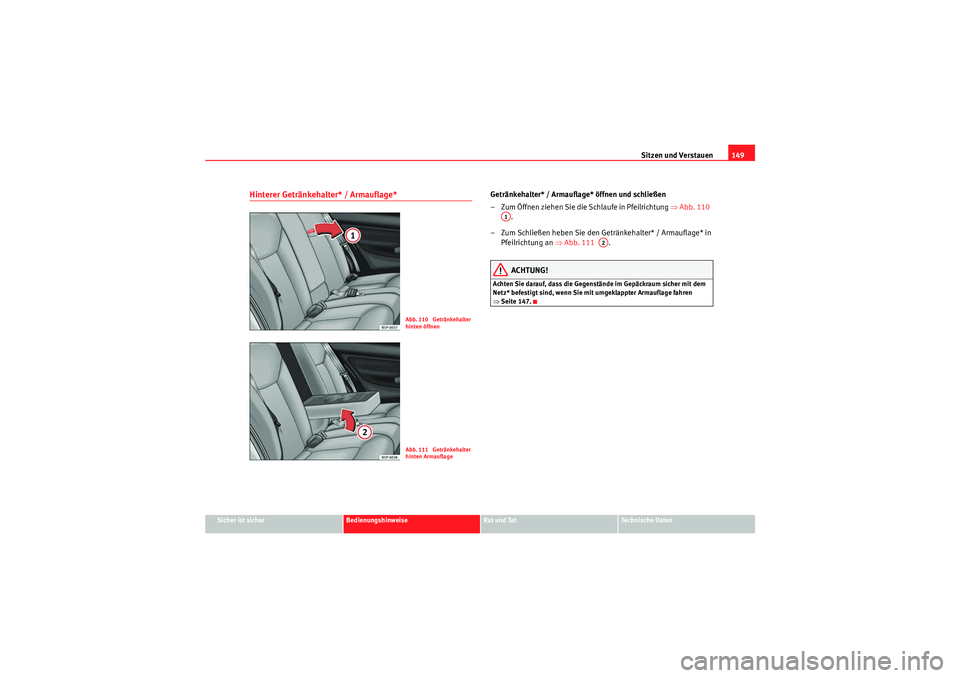

Hinterer Getränkehalter* / Armauflage*
Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung ⇒Abb. 110
.
– Zum Schließen heben Sie den Getränkehalter* / Armauflage* in Pfeilrichtung an ⇒Abb. 111 .
ACHTUNG!
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒Seite 147.
Abb. 110 Getränkehalter
hinten öffnenAbb. 111 Getränkehalter
hinten Armauflage
A1
A2
altea_DE Seite 149 Mittwoch, 26. August 2009 12:47 12

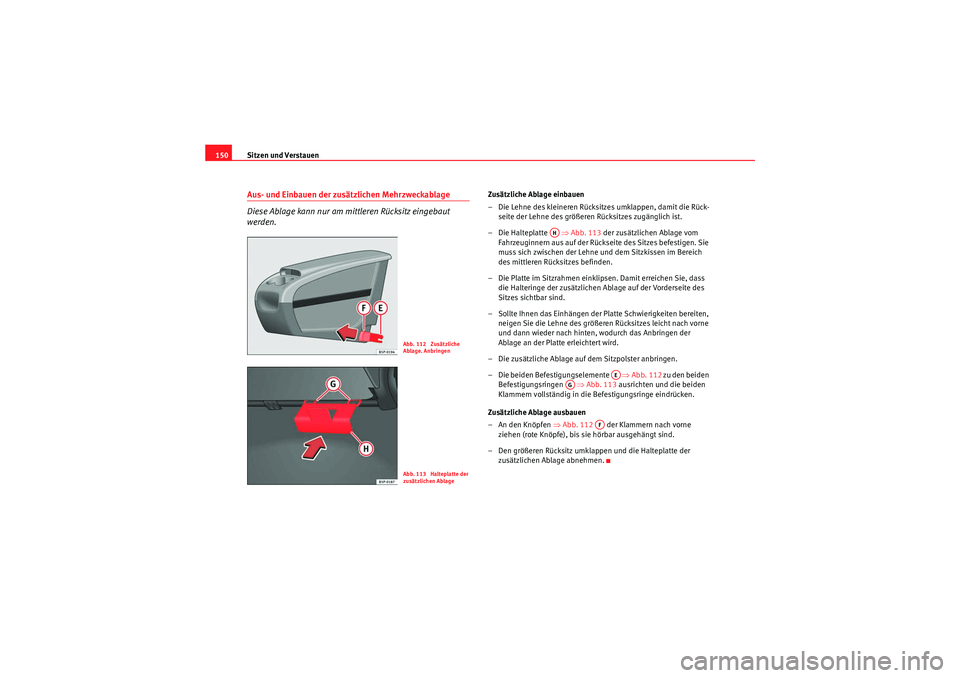

Sitzen und Verstauen
150Aus- und Einbauen der zusätzlichen Mehrzweckablage
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte ⇒Abb. 113 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückse ite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten, neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der
Ablage an der Platte erleichtert wird.
– Die zusätzliche Ablage auf dem Sitzpolster anbringen.
– Die beiden Befestigungselemente ⇒Abb. 112 zu den beiden
Befestigungsringen ⇒Abb. 113 ausrichten und die beiden
Klammern vollständig in die Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒Abb. 112 der Klammern nach vorne
ziehen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zusätzlichen Ablage abnehmen.
Abb. 112 Zusätzliche
Ablage. AnbringenAbb. 113 Halteplatte der
zusätzlichen Ablage
AH
AE
AG
AF
altea_DE Seite 150 Mittwoch, 26. August 2009 12:47 12

Sitzen und Verstauen151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

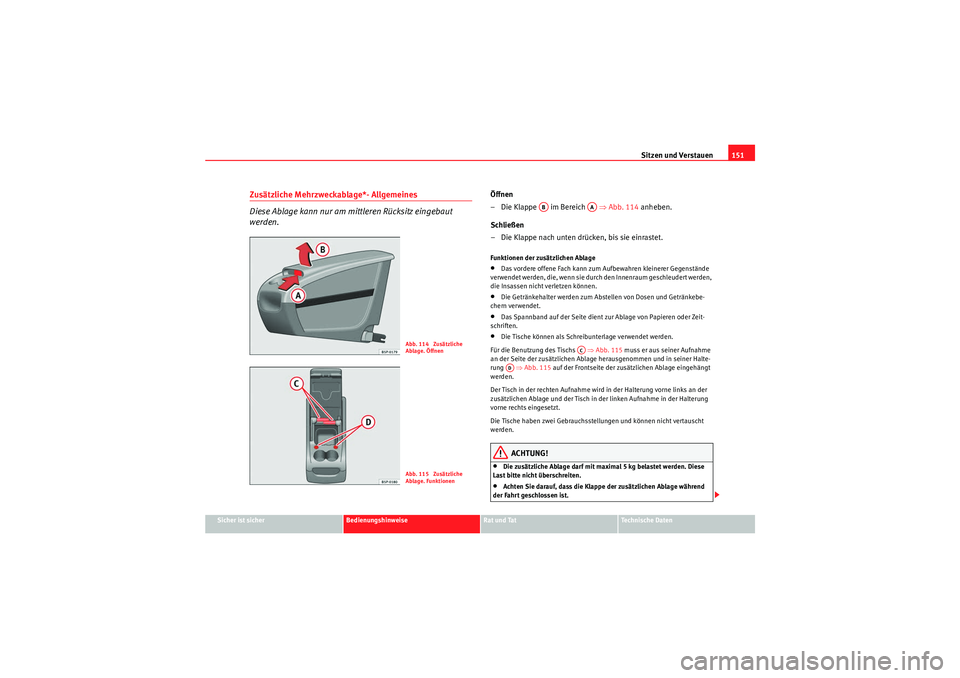

Zusätzliche Mehrzweckablage*- Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Öffnen
– Die Klappe im Bereich ⇒Abb. 114 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.Funktionen der zusätzlichen Ablage•Das vordere offene Fach kann zum Aufbewahren kleinerer Gegenstände
verwendet werden, die, wenn sie durch den Innenraum geschleudert werden,
die Insassen nicht verletzen können.•Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.•Das Spannband auf der Seite dient zur Ablage von Papieren oder Zeit-
schriften.•Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs ⇒Abb. 115 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
rung ⇒Abb. 115 auf der Frontseite der zusätzlichen Ablage eingehängt
werden.
Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsstellungen und können nicht vertauscht
werden.ACHTUNG!
•Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.•Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
Abb. 114 Zusätzliche
Ablage. ÖffnenAbb. 115 Zusätzliche
Ablage. Funktionen
AB
AA
AC
AD
altea_DE Seite 151 Mittwoch, 26. August 2009 12:47 12

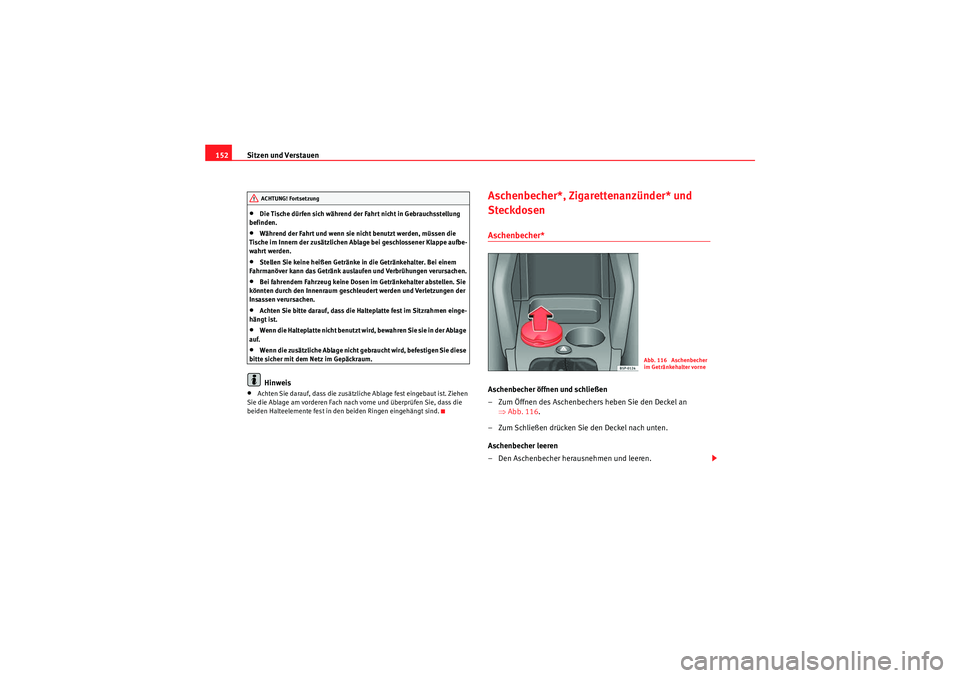

Sitzen und Verstauen
152•Die Tische dürfen sich während der Fahrt nicht in Gebrauchsstellung
befinden.•Während der Fahrt und wenn sie nicht benutzt werden, müssen die
Tische im Innern der zusätzlichen Ablage bei geschlossener Klappe aufbe-
wahrt werden.•Stellen Sie keine heißen Getränke in die Getränkehalter. Bei einem
Fahrmanöver kann das Getränk auslaufen und Verbrühungen verursachen.•Bei fahrendem Fahrzeug keine Dosen im Getränkehalter abstellen. Sie
könnten durch den Innenraum geschleudert werden und Verletzungen der
Insassen verursachen.•Achten Sie bitte darauf, dass die Halteplatte fest im Sitzrahmen einge-
hängt ist.•Wenn die Halteplatte nicht benutzt wird, bewahren Sie sie in der Ablage
auf.•Wenn die zusätzliche Ablage nicht gebraucht wird, befestigen Sie diese
bitte sicher mit dem Netz im Gepäckraum.Hinweis
•Achten Sie darauf, dass die zusätzliche Ablage fest eingebaut ist. Ziehen
Sie die Ablage am vorderen Fach nach vorne und überprüfen Sie, dass die
beiden Halteelemente fest in den beiden Ringen eingehängt sind.
Aschenbecher*, Zigarettenanzünder* und
SteckdosenAschenbecher* Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers heben Sie den Deckel an ⇒Abb. 116 .
– Zum Schließen drücken Sie den Deckel nach unten.
Aschenbecher leeren
– Den Aschenbecher herausnehmen und leeren.
ACHTUNG! Fortsetzung
Abb. 116 Aschenbecher
im Getränkehalter vorne
altea_DE Seite 152 Mittwoch, 26. August 2009 12:47 12

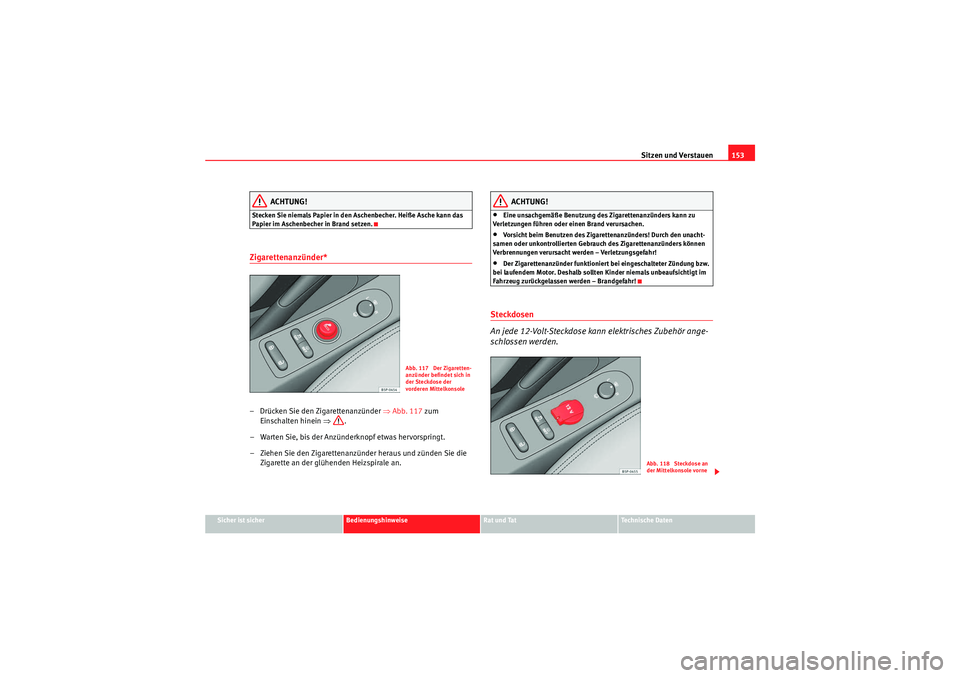

Sitzen und Verstauen153
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder* – Drücken Sie den Zigarettenanzünder ⇒Abb. 117 zum
Einschalten hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•Eine unsachgemäße Benutzung des Zigarettenanzünders kann zu
Verletzungen führen oder einen Brand verursachen.•Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!•Der Zigarettenanzünder funktioniert bei eingeschalteter Zündung bzw.
bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsichtigt im
Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdosen
An jede 12-Volt-Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Abb. 117 Der Zigaretten-
anzünder befindet sich in
der Steckdose der
vorderen Mittelkonsole
Abb. 118 Steckdose an
der Mittelkonsole vorne
altea_DE Seite 153 Mittwoch, 26. August 2009 12:47 12

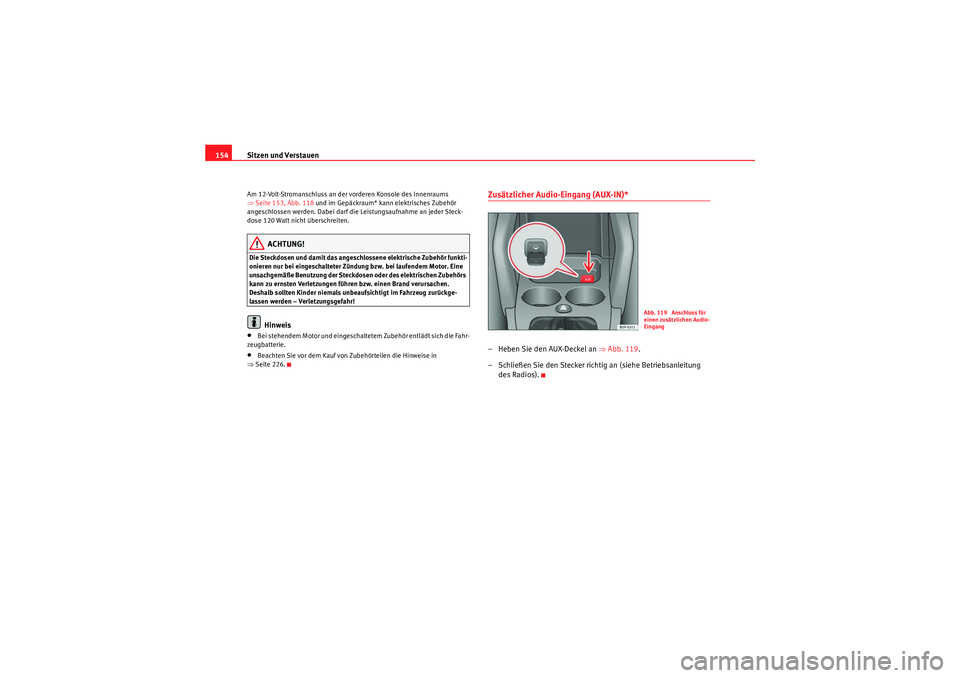

Sitzen und Verstauen
154Am 12-Volt-Stromanschluss an der vorderen Konsole des Innenraums
⇒ Seite 153, Abb. 118 und im Gepäckraum* kann elektrisches Zubehör
angeschlossen werden. Dabei darf die Leistungsaufnahme an jeder Steck-
dose 120 Watt nicht überschreiten.
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor. Eine
unsachgemäße Benutzung der Steckdosen oder des elektrischen Zubehörs
kann zu ernsten Verletzungen führen bzw. einen Brand verursachen.
Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zurückge-
lassen werden – Verletzungsgefahr!
Hinweis
•Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.•Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 226.
Zusätzlicher Audio-Eingang (AUX-IN)*– Heben Sie den AUX-Deckel an ⇒ Abb. 119.
– Schließen Sie den Stecker richtig an (siehe Betriebsanleitung des Radios).
Abb. 119 Anschluss für
einen zusätzlichen Audio-
Eingang
altea_DE Seite 154 Mittwoch, 26. August 2009 12:47 12

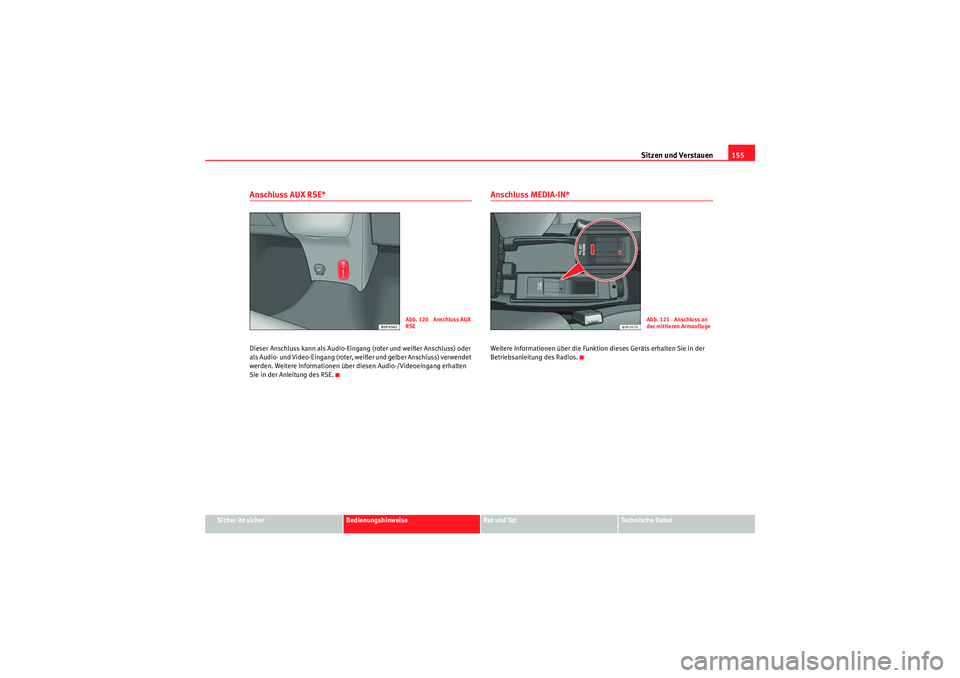

Sitzen und Verstauen155
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anschluss AUX RSE*Dieser Anschluss kann als Audio-Eingang (roter und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, weißer und gelber Anschluss) verwendet
werden. Weitere Informationen über diesen Audio-/Videoeingang erhalten
Sie in der Anleitung des RSE.
Anschluss MEDIA-IN*Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.
Abb. 120 Anschluss AUX
RSE
Abb. 121 Anschluss an
der mittleren Armauflage
altea_DE Seite 155 Mittwoch, 26. August 2009 12:47 12

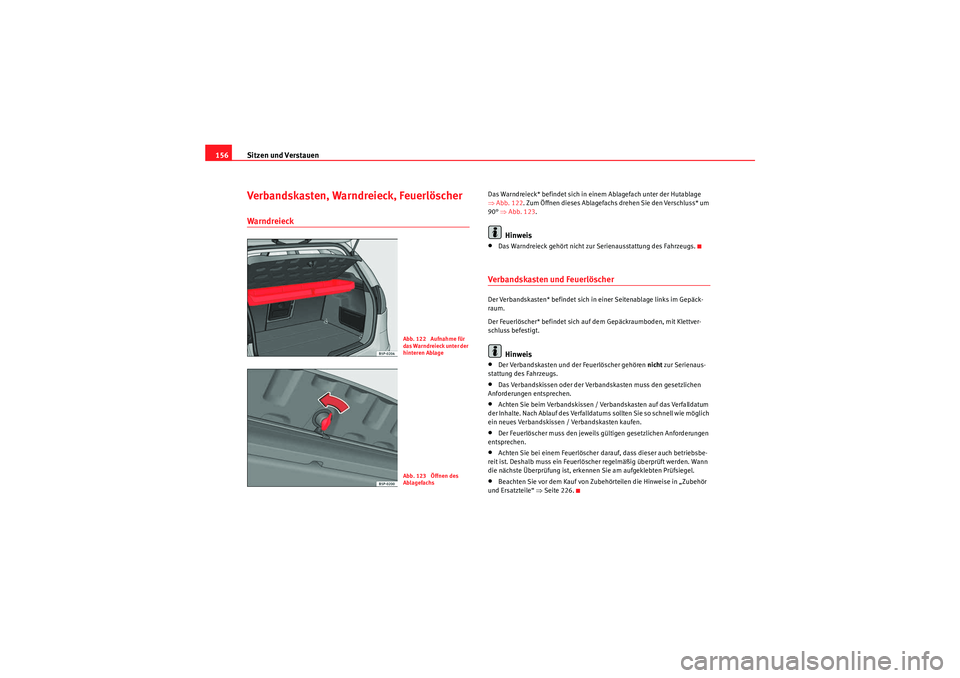

Sitzen und Verstauen
156Verbandskasten, Warndreieck, FeuerlöscherWarndreieck
Das Warndreieck* befindet sich in einem Ablagefach unter der Hutablage
⇒ Abb. 122 . Zum Öffnen dieses Ablagefachs drehen Sie den Verschluss* um
90° ⇒Abb. 123 .
Hinweis
•Das Warndreieck gehört nicht zur Serienausstattung des Fahrzeugs.Verbandskasten und Feuerlöscher Der Verbandskasten* befindet sich in einer Seitenablage links im Gepäck-
raum.
Der Feuerlöscher* befindet sich auf dem Gepäckraumboden, mit Klettver-
schluss befestigt.
Hinweis
•Der Verbandskasten und der Feuerlöscher gehören nicht zur Serienaus-
stattung des Fahrzeugs.•Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.•Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.•Der Feuerlöscher muss den jeweils gültigen gesetzlichen Anforderungen
entsprechen.•Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlöscher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.•Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in „Zubehör
und Ersatzteile“ ⇒Seite 226.
Abb. 122 Aufnahme für
das Warndreieck unter der
hinteren AblageAbb. 123 Öffnen des
Ablagefachs
altea_DE Seite 156 Mittwoch, 26. August 2009 12:47 12

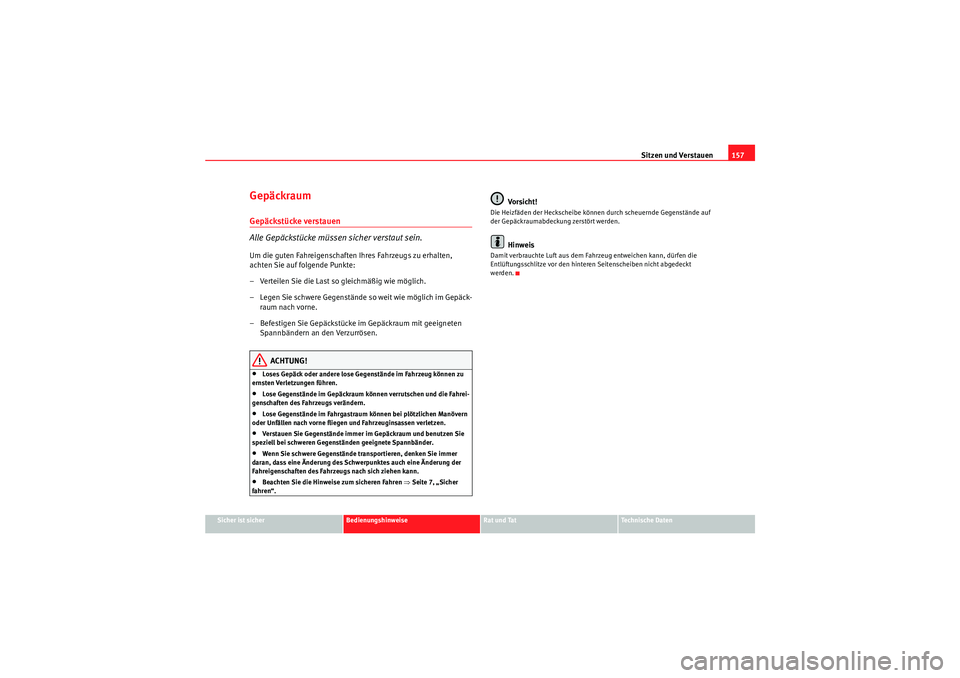

Sitzen und Verstauen157
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen.
ACHTUNG!
•Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.•Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.•Lose Gegenstände im Fahrgastraum können bei plötzlichen Manövern
oder Unfällen nach vorne fliegen und Fahrzeuginsassen verletzen.•Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.•Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.•Beachten Sie die Hinweise zum sicheren Fahren ⇒ Seite 7, „Sicher
fahren“.
Vorsicht!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
altea_DE Seite 157 Mittwoch, 26. August 2009 12:47 12

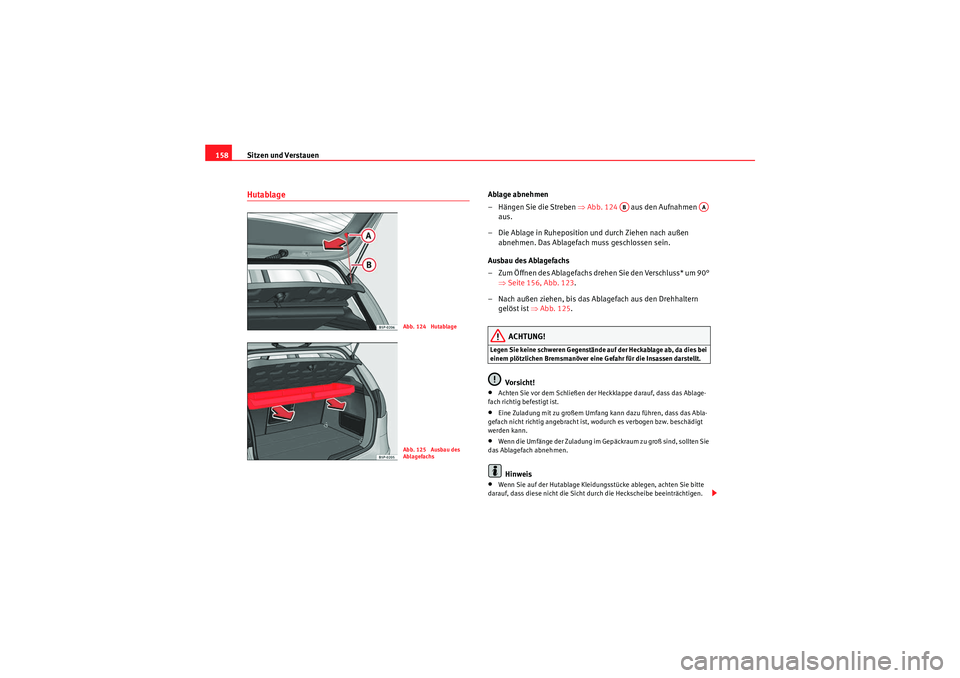

Sitzen und Verstauen
158Hutablage
Ablage abnehmen
– Hängen Sie die Streben ⇒Abb. 124 aus den Aufnahmen
aus.
– Die Ablage in Ruheposition und durch Ziehen nach außen abnehmen. Das Ablagefach muss geschlossen sein.
Ausbau des Ablagefachs
– Zum Öffnen des Ablagefachs drehen Sie den Verschluss* um 90° ⇒Seite 156, Abb. 123.
– Nach außen ziehen, bis das Ablagefach aus den Drehhaltern gelöst ist ⇒Abb. 125 .
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Heckablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Vorsicht!
•Achten Sie vor dem Schließen der Heckklappe darauf, dass das Ablage-
fach richtig befestigt ist.•Eine Zuladung mit zu großem Umfang kann dazu führen, dass das Abla-
gefach nicht richtig angebracht ist, wodurch es verbogen bzw. beschädigt
werden kann.•Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten Sie
das Ablagefach abnehmen.Hinweis
•Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
Abb. 124 HutablageAbb. 125 Ausbau des
Ablagefachs
AB
AA
altea_DE Seite 158 Mittwoch, 26. August 2009 12:47 12
