Seat Altea 2010 Betriebsanleitung (in German)

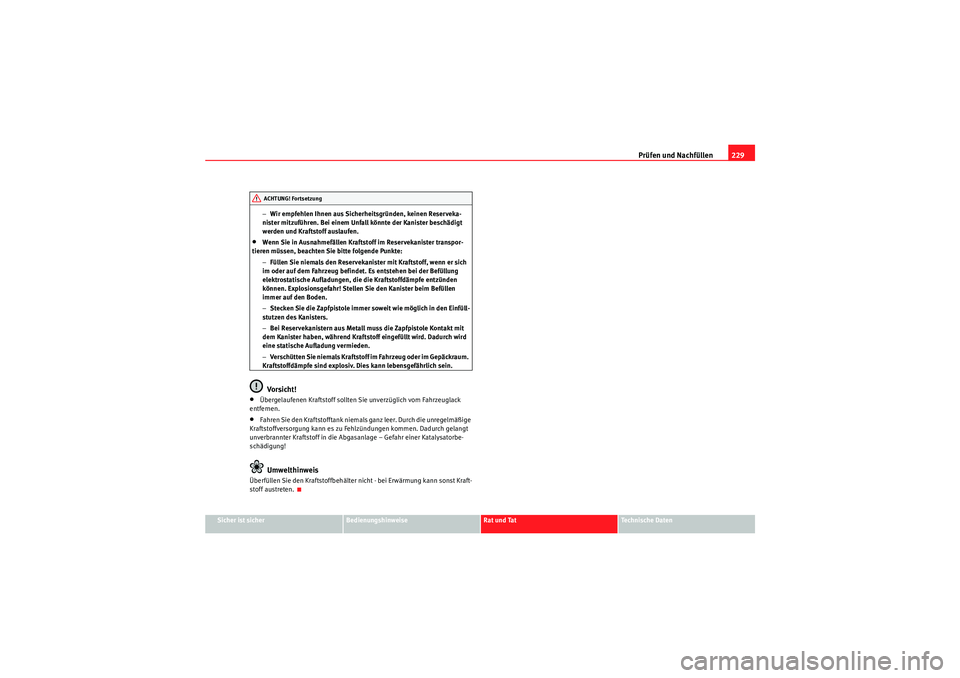

Prüfen und Nachfüllen229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
−
Wir empfehlen Ihnen aus Sicherheitsgründen, keinen Reserveka-
nister mitzuführen. Bei einem Unfall könnte der Kanister beschädigt
werden und Kraftstoff auslaufen.
•Wenn Sie in Ausnahmefällen Kraftstoff im Reservekanister transpor-
tieren müssen, beachten Sie bitte folgende Punkte:
−Füllen Sie niemals den Reservekanister mit Kraftstoff, wenn er sich
im oder auf dem Fahrzeug befindet. Es entstehen bei der Befüllung
elektrostatische Aufladungen, die die Kraftstoffdämpfe entzünden
können. Explosionsgefahr! Stellen Sie den Kanister beim Befüllen
immer auf den Boden.
− Stecken Sie die Zapfpistole immer soweit wie möglich in den Einfüll-
stutzen des Kanisters.
− Bei Reservekanistern aus Metall muss die Zapfpistole Kontakt mit
dem Kanister haben, während Kraftstoff eingefüllt wird. Dadurch wird
eine statische Aufladung vermieden.
− Verschütten Sie niemals Kraftstoff im Fahrzeug oder im Gepäckraum.
Kraftstoffdämpfe sind explosiv. Dies kann lebensgefährlich sein.Vorsicht!
•Übergelaufenen Kraftstoff sollten Sie unverzüglich vom Fahrzeuglack
entfernen.•Fahren Sie den Kraftstofftank niemals ganz leer. Durch die unregelmäßige
Kraftstoffversorgung kann es zu Fehlzündungen kommen. Dadurch gelangt
unverbrannter Kraftstoff in die Abgasanlage – Gefahr einer Katalysatorbe-
schädigung!Umwelthinweis
Überfüllen Sie den Kraftstoffbehälter nicht - bei Erwärmung kann sonst Kraft-
stoff austreten.
ACHTUNG! Fortsetzung
altea_DE Seite 229 Mittwoch, 26. August 2009 12:47 12

Prüfen und Nachfüllen

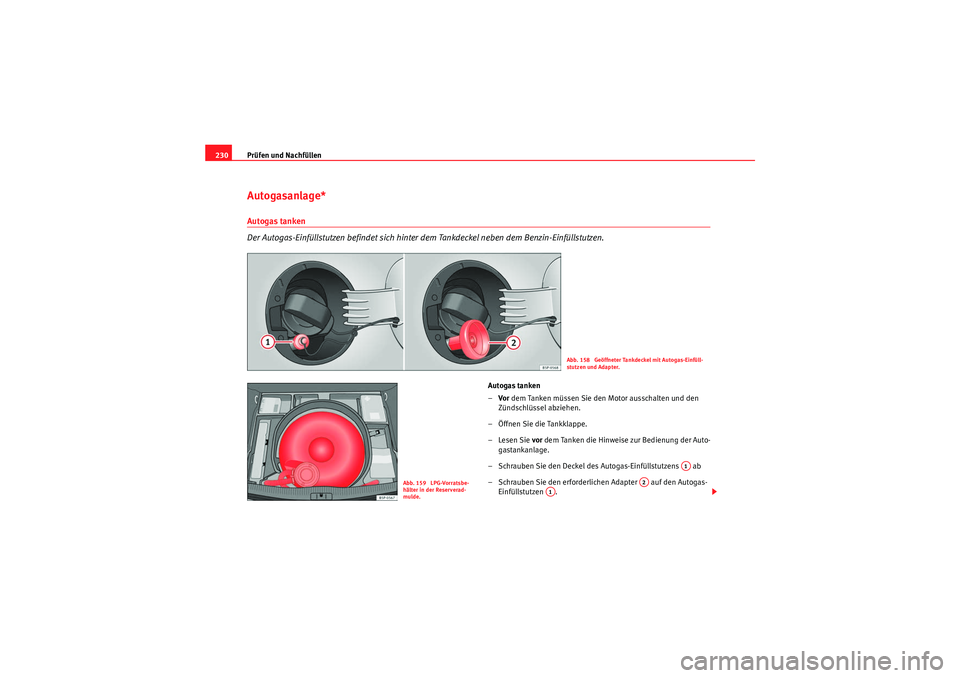

230Autogasanlage*Autogas tanken
Der Autogas-Einfüllstutzen befindet sich hinter dem Tankdeckel neben dem Benzin-Einfüllstutzen.
Autogas tanken
– Vor dem Tanken müssen Sie den Motor ausschalten und den
Zündschlüssel abziehen.
– Öffnen Sie die Tankklappe.
– Lesen Sie vor dem Tanken die Hinweise zur Bedienung der Auto-
gastankanlage.
– Schrauben Sie den Deckel des Autogas-Einfüllstutzens ab
– Schrauben Sie den erforderlichen Adapter auf den Autogas- Einfüllstutzen .
Abb. 158 Geöffneter Tankdeckel mit Autogas-Einfüll-
stutzen und Adapter.
Abb. 159 LPG-Vorratsbe-
hälter in der Reserverad-
mulde.
A1
A2
A1
altea_DE Seite 230 Mittwoch, 26. August 2009 12:47 12

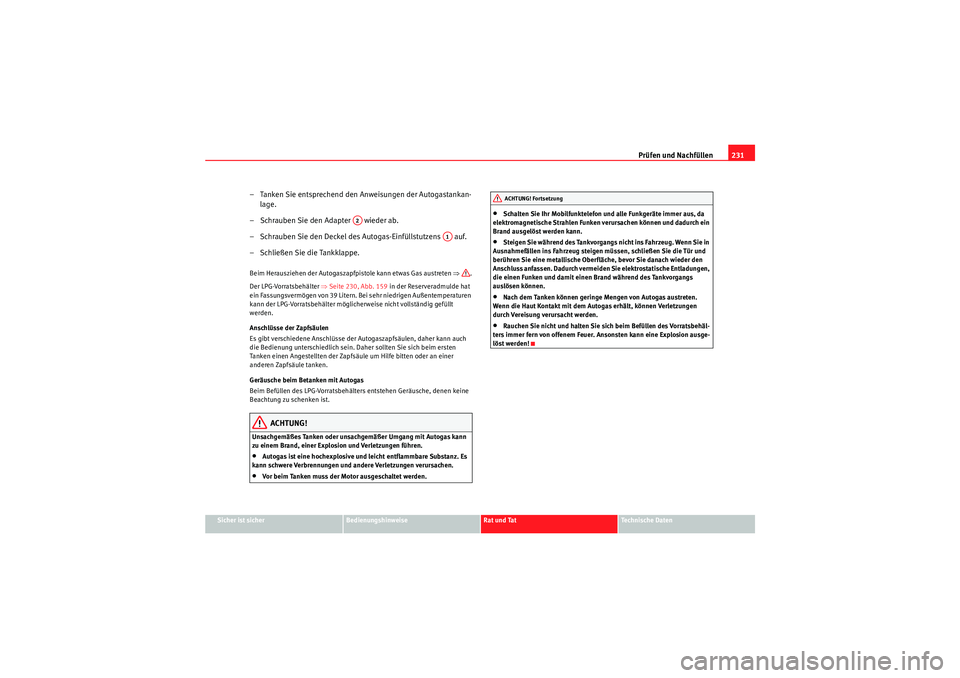

Prüfen und Nachfüllen231
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Tanken Sie entsprechend den Anweisungen der Autogastankan-
lage.
– Schrauben Sie den Adapter wieder ab.
– Schrauben Sie den Deckel des Autogas-Einfüllstutzens auf.
– Schließen Sie die Tankklappe.Beim Herausziehen der Autogaszapfpistole kann etwas Gas austreten ⇒.
Der LPG-Vorratsbehälter ⇒Seite 230, Abb. 159 in der Reserveradmulde hat
ein Fassungsvermögen von 39 Litern. Bei sehr niedrigen Außentemperaturen
kann der LPG-Vorratsbehälter möglicherweise nicht vollständig gefüllt
werden.
Anschlüsse der Zapfsäulen
Es gibt verschiedene Anschlüsse der Autogaszapfsäulen, daher kann auch
die Bedienung unterschiedlich sein. Daher sollten Sie sich beim ersten
Tanken einen Angestellten der Zapfsäule um Hilfe bitten oder an einer
anderen Zapfsäule tanken.
Geräusche beim Betanken mit Autogas
Beim Befüllen des LPG-Vorratsbehälters entstehen Geräusche, denen keine
Beachtung zu schenken ist.
ACHTUNG!
Unsachgemäßes Tanken oder unsachgemäßer Umgang mit Autogas kann
zu einem Brand, einer Explosion und Verletzungen führen.•Autogas ist eine hochexplosive und leicht entflammbare Substanz. Es
kann schwere Verbrennungen und andere Verletzungen verursachen.•Vor beim Tanken muss der Motor ausgeschaltet werden.
•Schalten Sie Ihr Mobilfunktelefon und alle Funkgeräte immer aus, da
elektromagnetische Strahlen Funken verursachen können und dadurch ein
Brand ausgelöst werden kann.•Steigen Sie während des Tankvorgangs nicht ins Fahrzeug. Wenn Sie in
Ausnahmefällen ins Fahrzeug steigen müssen, schließen Sie die Tür und
berühren Sie eine metallische Oberfläche, bevor Sie danach wieder den
Anschluss anfassen. Dadurch vermeiden Sie elektrostatische Entladungen,
die einen Funken und damit einen Brand während des Tankvorgangs
auslösen können.•Nach dem Tanken können geringe Mengen von Autogas austreten.
Wenn die Haut Kontakt mit dem Autogas erhält, können Verletzungen
durch Vereisung verursacht werden.•Rauchen Sie nicht und halten Sie sich beim Befüllen des Vorratsbehäl-
ters immer fern von offenem Feuer. Ansonsten kann eine Explosion ausge-
löst werden!
A2
A1
ACHTUNG! Fortsetzung
altea_DE Seite 231 Mittwoch, 26. August 2009 12:47 12

Prüfen und Nachfüllen

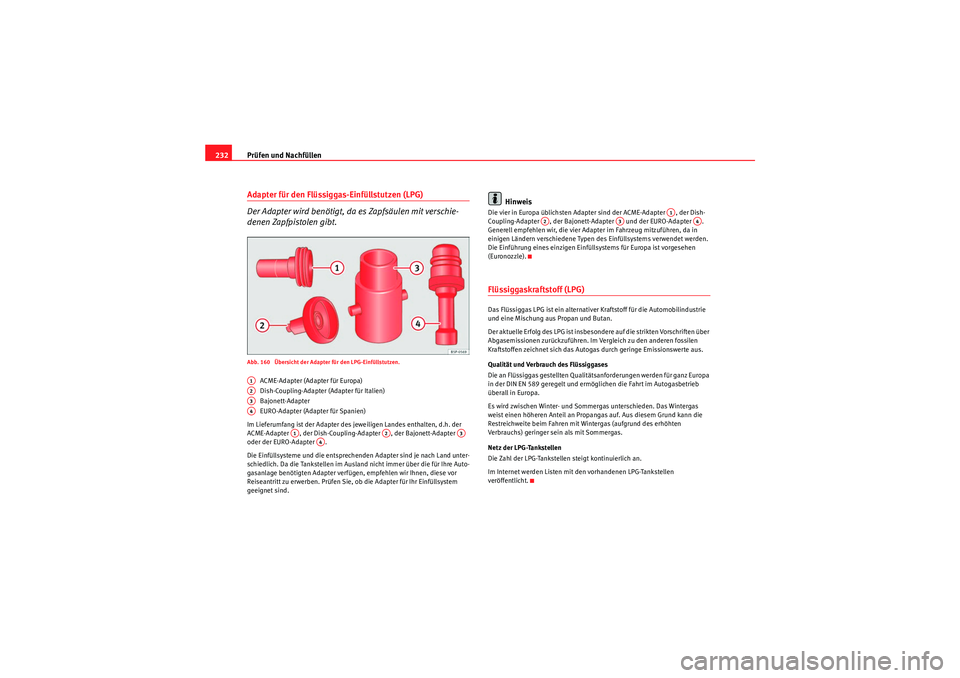

232Adapter für den Flüssiggas-Einfüllstutzen (LPG)
Der Adapter wird benötigt, da es Zapfsäulen mit verschie-
denen Zapfpistolen gibt.Abb. 160 Übersicht der Adapter für den LPG-Einfüllstutzen.
ACME-Adapter (Adapter für Europa)
Dish-Coupling-Adapter (Adapter für Italien)
Bajonett-Adapter
EURO-Adapter (Adapter für Spanien)
Im Lieferumfang ist der Adapter des jeweiligen Landes enthalten, d.h. der
ACME-Adapter , der Dish-Coupling-Adapter , der Bajonett-Adapter
oder der EURO-Adapter .
Die Einfüllsysteme und die entsprechenden Adapter sind je nach Land unter-
schiedlich. Da die Tankstellen im Ausland nicht immer über die für Ihre Auto-
gasanlage benötigten Adapter verfügen, empfehlen wir Ihnen, diese vor
Reiseantritt zu erwerben. Prüfen Sie, ob die Adapter für Ihr Einfüllsystem
geeignet sind.
Hinweis
Die vier in Europa üblichsten Adapter sind der ACME-Adapter , der Dish-
Coupling-Adapter , der Bajonett-Adapter und der EURO-Adapter .
Generell empfehlen wir, die vier Adapter im Fahrzeug mitzuführen, da in
einigen Ländern verschiedene Typen des Einfüllsystems verwendet werden.
Die Einführung eines einzigen Einfüllsystems für Europa ist vorgesehen
(Euronozzle).Flüssiggaskraftstoff (LPG)Das Flüssiggas LPG ist ein alternativer Kraftstoff für die Automobilindustrie
und eine Mischung aus Propan und Butan.
Der aktuelle Erfolg des LPG ist insbesondere auf die strikten Vorschriften über
Abgasemissionen zurückzuführen. Im Vergleich zu den anderen fossilen
Kraftstoffen zeichnet sich das Autogas durch geringe Emissionswerte aus.
Qualität und Verbrauch des Flüssiggases
Die an Flüssiggas gestellten Qualitätsanforderungen werden für ganz Europa
in der DIN EN 589 geregelt und ermöglichen die Fahrt im Autogasbetrieb
überall in Europa.
Es wird zwischen Winter- und Sommergas unterschieden. Das Wintergas
weist einen höheren Anteil an Propangas auf. Aus diesem Grund kann die
Restreichweite beim Fahren mit Wintergas (aufgrund des erhöhten
Verbrauchs) geringer sein als mit Sommergas.
Netz der LPG-Tankstellen
Die Zahl der LPG-Tankstellen steigt kontinuierlich an.
Im Internet werden Listen mit den vorhandenen LPG-Tankstellen
veröffentlicht.
A1A2A3A4
A1
A2
A3
A4
A1
A2
A3
A4
altea_DE Seite 232 Mittwoch, 26. August 2009 12:47 12

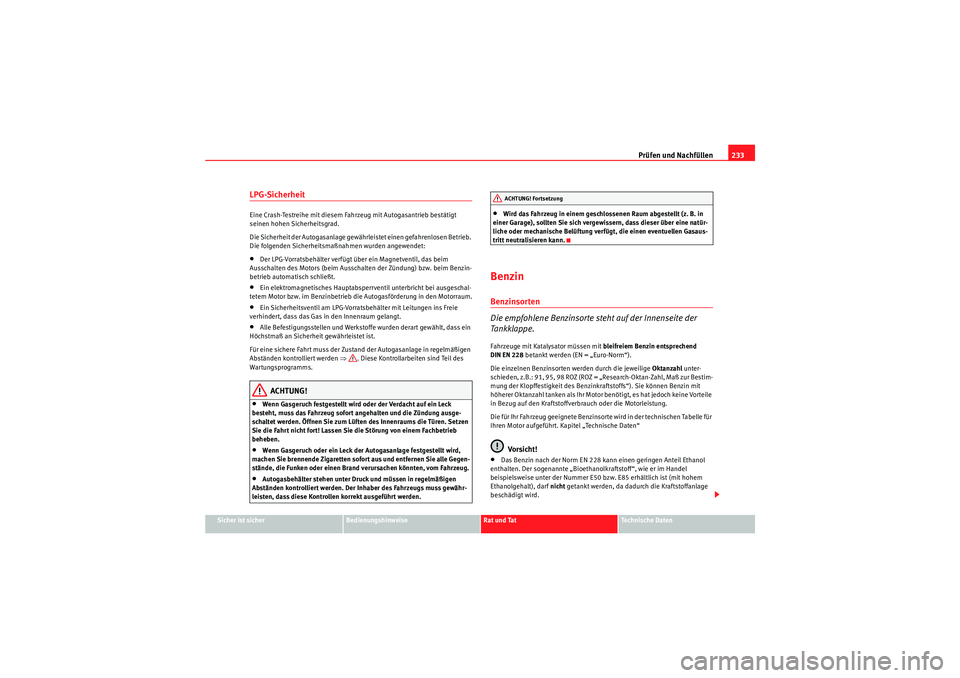

Prüfen und Nachfüllen233
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
LPG-SicherheitEine Crash-Testreihe mit diesem Fahrzeug mit Autogasantrieb bestätigt
seinen hohen Sicherheitsgrad.
Die Sicherheit der Autogasanlage gewährleistet einen gefahrenlosen Betrieb.
Die folgenden Sicherheitsmaßnahmen wurden angewendet:•Der LPG-Vorratsbehälter verfügt über ein Magnetventil, das beim
Ausschalten des Motors (beim Ausschalten der Zündung) bzw. beim Benzin-
betrieb automatisch schließt.•Ein elektromagnetisches Hauptabsperrventil unterbricht bei ausgeschal-
tetem Motor bzw. im Benzinbetrieb die Autogasförderung in den Motorraum.•Ein Sicherheitsventil am LPG-Vorratsbehälter mit Leitungen ins Freie
verhindert, dass das Gas in den Innenraum gelangt.•Alle Befestigungsstellen und Werkstoffe wurden derart gewählt, dass ein
Höchstmaß an Sicherheit gewährleistet ist.
Für eine sichere Fahrt muss der Zustand der Autogasanlage in regelmäßigen
Abständen kontrolliert werden ⇒. Diese Kontrollarbeiten sind Teil des
Wartungsprogramms.ACHTUNG!
•Wenn Gasgeruch festgestellt wird oder der Verdacht auf ein Leck
besteht, muss das Fahrzeug sofort angehalten und die Zündung ausge-
schaltet werden. Öffnen Sie zum Lüften des Innenraums die Türen. Setzen
Sie die Fahrt nicht fort! Lassen Sie die Störung von einem Fachbetrieb
beheben.•Wenn Gasgeruch oder ein Leck der Autogasanlage festgestellt wird,
machen Sie brennende Zigaretten sofort aus und entfernen Sie alle Gegen-
stände, die Funken oder einen Brand verursachen könnten, vom Fahrzeug.•Autogasbehälter stehen unter Druc k und müssen in regelmäßigen
Abständen kontrolliert werden. Der Inhaber des Fahrzeugs muss gewähr-
leisten, dass diese Kontrollen korrekt ausgeführt werden.
•Wird das Fahrzeug in einem geschlossenen Raum abgestellt (z. B. in
einer Garage), sollten Sie sich vergewissern, dass dieser über eine natür-
liche oder mechanische Belüftung verfügt, die einen eventuellen Gasaus-
tritt neutralisieren kann.
BenzinBenzinsorten
Die empfohlene Benzinsorte steht auf der Innenseite der
Ta n k k l a p p e .Fahrzeuge mit Katalysator müssen mit bleifreiem Benzin entsprechend
DINEN228 betankt werden (EN = „Euro-Norm“).
Die einzelnen Benzinsorten werden durch die jeweilige Oktanzahl unter-
schieden, z.B.: 91, 95, 98 ROZ (ROZ = „Research-Oktan-Zahl, Maß zur Bestim-
mung der Klopffestigkeit des Benzinkraftstoffs“). Sie können Benzin mit
höherer Oktanzahl tanken als Ihr Motor benötigt, es hat jedoch keine Vorteile
in Bezug auf den Kraftstoffverbrauch oder die Motorleistung.
Die für Ihr Fahrzeug geeignete Benzinsorte wird in der technischen Tabelle für
Ihren Motor aufgeführt. Kapitel „Technische Daten“
Vorsicht!
•Das Benzin nach der Norm EN 228 kann einen geringen Anteil Ethanol
enthalten. Der sogenannte „Bioethanolkraftstoff“, wie er im Handel
beispielsweise unter der Nummer E50 bzw. E85 erhältlich ist (mit hohem
Ethanolgehalt), darf nicht getankt werden, da dadurch die Kraftstoffanlage
beschädigt wird.ACHTUNG! Fortsetzung
altea_DE Seite 233 Mittwoch, 26. August 2009 12:47 12

Prüfen und Nachfüllen

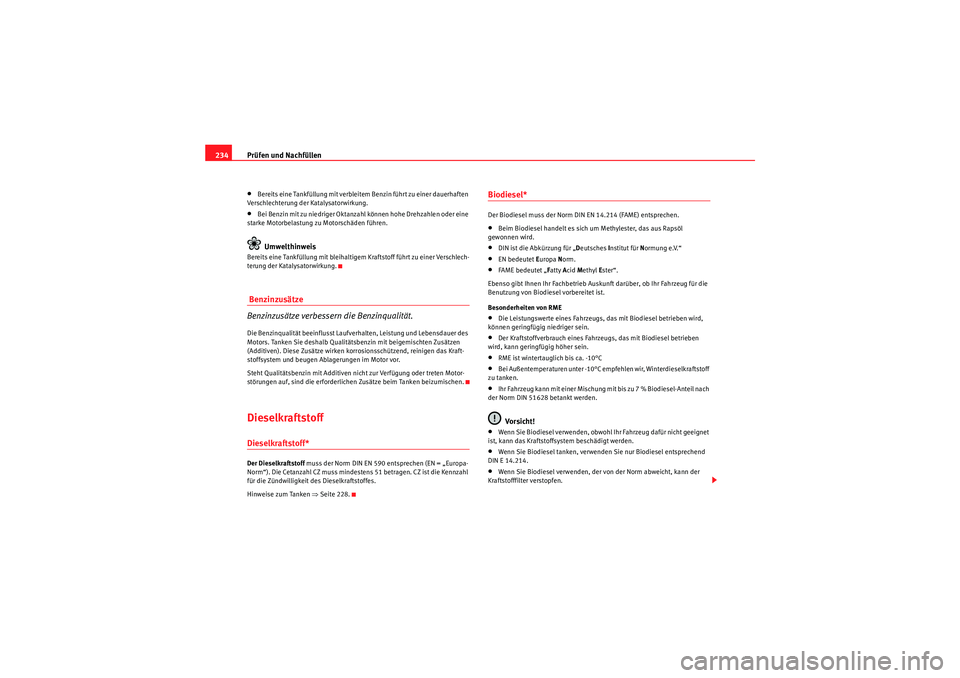

234•Bereits eine Tankfüllung mit verbleitem Benzin führt zu einer dauerhaften
Verschlechterung der Katalysatorwirkung.•Bei Benzin mit zu niedriger Oktanzahl können hohe Drehzahlen oder eine
starke Motorbelastung zu Motorschäden führen.Umwelthinweis
Bereits eine Tankfüllung mit bleihaltigem Kraftstoff führt zu einer Verschlech-
terung der Katalysatorwirkung. Benzinzusätze
Benzinzusätze verbessern die Benzinqualität.Die Benzinqualität beeinflusst Laufverhalten, Leistung und Lebensdauer des
Motors. Tanken Sie deshalb Qualitätsbenzin mit beigemischten Zusätzen
(Additiven). Diese Zusätze wirken korrosionsschützend, reinigen das Kraft-
stoffsystem und beugen Ablagerungen im Motor vor.
Steht Qualitätsbenzin mit Additiven nicht zur Verfügung oder treten Motor-
störungen auf, sind die erforderlichen Zusätze beim Tanken beizumischen.DieselkraftstoffDieselkraftstoff* Der Dieselkraftstoff muss der Norm DIN EN 590 entsprechen (EN = „Europa-
Norm“). Die Cetanzahl CZ muss mindestens 51 betragen. CZ ist die Kennzahl
für die Zündwilligkeit des Dieselkraftstoffes.
Hinweise zum Tanken ⇒Seite 228.
Biodiesel* Der Biodiesel muss der Norm DIN EN 14.214 (FAME) entsprechen.•Beim Biodiesel handelt es sich um Methylester, das aus Rapsöl
gewonnen wird.•DIN ist die Abkürzung für „ Deutsches Institut für Normung e.V.“•EN bedeutet Europa Norm.•FAME bedeutet „ Fatty A cid Methyl Ester“.
Ebenso gibt Ihnen Ihr Fachbetrieb Auskunft darüber, ob Ihr Fahrzeug für die
Benutzung von Biodiesel vorbereitet ist.
Besonderheiten von RME•Die Leistungswerte eines Fahrzeugs, das mit Biodiesel betrieben wird,
können geringfügig niedriger sein.•Der Kraftstoffverbrauch eines Fahrzeugs, das mit Biodiesel betrieben
wird, kann geringfügig höher sein.•RME ist wintertauglich bis ca. -10°C•Bei Außentemperaturen unter -10°C empfehlen wir, Winterdieselkraftstoff
zu tanken.•Ihr Fahrzeug kann mit einer Mischung mit bis zu 7 % Biodiesel-Anteil nach
der Norm DIN 51628 betankt werden.Vorsicht!
•Wenn Sie Biodiesel verwenden, obwohl Ihr Fahrzeug dafür nicht geeignet
ist, kann das Kraftstoffsystem beschädigt werden.•Wenn Sie Biodiesel tanken, verwenden Sie nur Biodiesel entsprechend
DIN E 14.214.•Wenn Sie Biodiesel verwenden, der von der Norm abweicht, kann der
Kraftstofffilter verstopfen.
altea_DE Seite 234 Mittwoch, 26. August 2009 12:47 12

Prüfen und Nachfüllen235
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

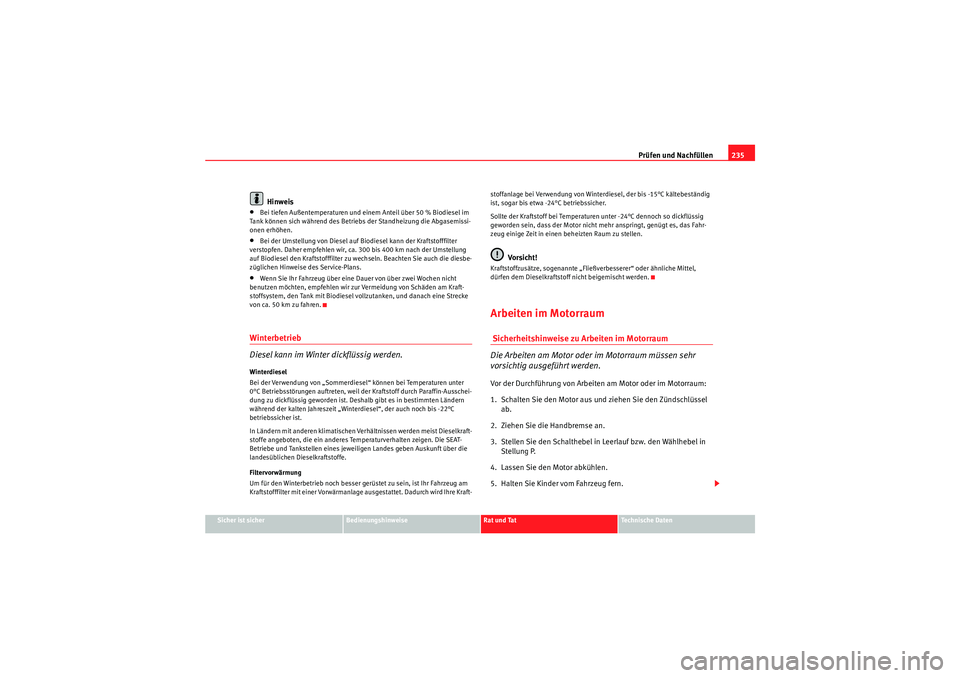

Hinweis
•Bei tiefen Außentemperaturen und einem Anteil über 50 % Biodiesel im
Tank können sich während des Betriebs der Standheizung die Abgasemissi-
onen erhöhen.•Bei der Umstellung von Diesel auf Biodiesel kann der Kraftstofffilter
verstopfen. Daher empfehlen wir, ca. 300 bis 400 km nach der Umstellung
auf Biodiesel den Kraftstofffilter zu wechseln. Beachten Sie auch die diesbe-
züglichen Hinweise des Service-Plans.•Wenn Sie Ihr Fahrzeug über eine Dauer von über zwei Wochen nicht
benutzen möchten, empfehlen wir zur Vermeidung von Schäden am Kraft-
stoffsystem, den Tank mit Biodiesel vollzutanken, und danach eine Strecke
von ca. 50 km zu fahren.Winterbetrieb
Diesel kann im Winter dickflüssig werden.Winterdiesel
Bei der Verwendung von „Sommerdiesel“ können bei Temperaturen unter
0°C Betriebsstörungen auftreten, weil der Kraftstoff durch Paraffin-Ausschei-
dung zu dickflüssig geworden ist. Deshalb gibt es in bestimmten Ländern
während der kalten Jahreszeit „Winterdiesel“, der auch noch bis -22°C
betriebssicher ist.
In Ländern mit anderen klimatischen Verhältnissen werden meist Dieselkraft-
stoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die SEAT-
Betriebe und Tankstellen eines jeweiligen Landes geben Auskunft über die
landesüblichen Dieselkraftstoffe.
Filtervorwärmung
Um für den Winterbetrieb noch besser gerüstet zu sein, ist Ihr Fahrzeug am
Kraftstofffilter mit einer Vorwärmanlage ausgestattet. Dadurch wird Ihre Kraft- stoffanlage bei Verwendung von Winterdiesel, der bis -15°C kältebeständig
ist, sogar bis etwa -24°C betriebssicher.
Sollte der Kraftstoff bei Temperaturen unter -24°C dennoch so dickflüssig
geworden sein, dass der Motor nicht mehr anspringt, genügt es, das Fahr-
zeug einige Zeit in einen beheizten Raum zu stellen.
Vorsicht!
Kraftstoffzusätze, sogenannte „Fließverbesserer“ oder ähnliche Mittel,
dürfen dem Dieselkraftstoff nicht beigemischt werden.Arbeiten im Motorraum Sicherheitshinweise zu Arbeiten im Motorraum
Die Arbeiten am Motor oder im Motorraum müssen sehr
vorsichtig ausgeführt werden.Vor der Durchführung von Arbeiten am Motor oder im Motorraum:
1. Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel
ab.
2. Ziehen Sie die Handbremse an.
3. Stellen Sie den Schalthebel in Leerlauf bzw. den Wählhebel in Stellung P.
4. Lassen Sie den Motor abkühlen.
5. Halten Sie Kinder vom Fahrzeug fern.
altea_DE Seite 235 Mittwoch, 26. August 2009 12:47 12

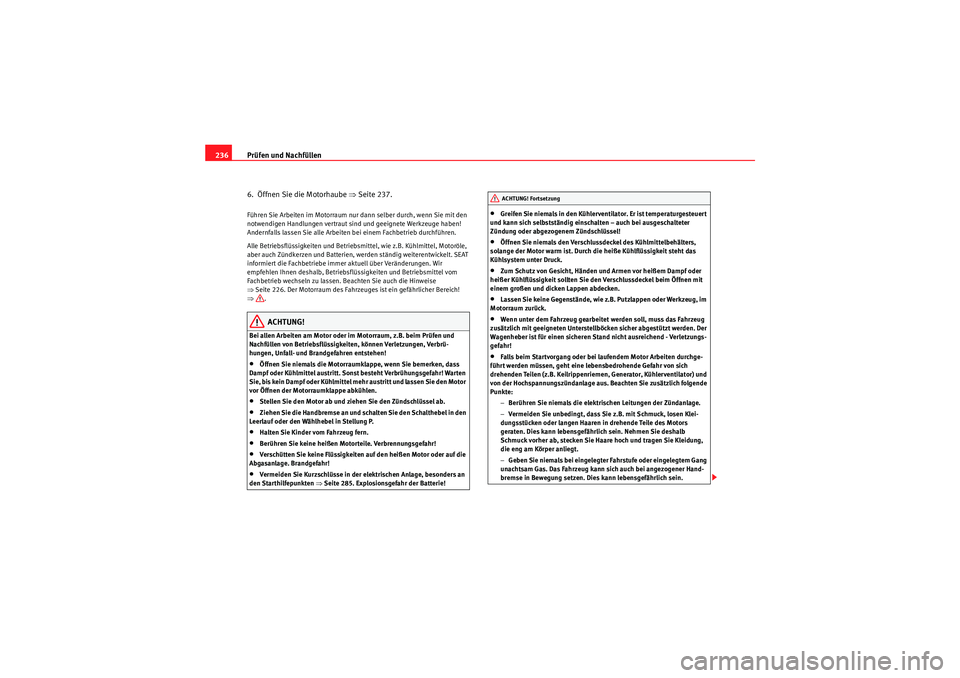

Prüfen und Nachfüllen
236
6. Öffnen Sie die Motorhaube ⇒ Seite 237.Führen Sie Arbeiten im Motorraum nur dann selber durch, wenn Sie mit den
notwendigen Handlungen vertraut sind und geeignete Werkzeuge haben!
Andernfalls lassen Sie alle Arbeiten bei einem Fachbetrieb durchführen.
Alle Betriebsflüssigkeiten und Betriebsmittel, wie z.B. Kühlmittel, Motoröle,
aber auch Zündkerzen und Batterien, werden ständig weiterentwickelt. SEAT
informiert die Fachbetriebe immer aktuell über Veränderungen. Wir
empfehlen Ihnen deshalb, Betriebsflüssigkeiten und Betriebsmittel vom
Fachbetrieb wechseln zu lassen. Beachten Sie auch die Hinweise
⇒Seite 226. Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich!
⇒ .
ACHTUNG!
Bei allen Arbeiten am Motor oder im Motorraum, z.B. beim Prüfen und
Nachfüllen von Betriebsflüssigkeiten, können Verletzungen, Verbrü-
hungen, Unfall- und Brandgefahren entstehen!•Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf oder Kühlmittel austritt. Sonst besteht Verbrühungsgefahr! Warten
Sie, bis kein Dampf oder Kühlmittel mehr austritt und lassen Sie den Motor
vor Öffnen der Motorraumklappe abkühlen.•Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.•Ziehen Sie die Handbremse an und schalten Sie den Schalthebel in den
Leerlauf oder den Wählhebel in Stellung P.•Halten Sie Kinder vom Fahrzeug fern.•Berühren Sie keine heißen Motorteile. Verbrennungsgefahr!•Verschütten Sie keine Flüssigkeiten auf den heißen Motor oder auf die
Abgasanlage. Brandgefahr!•Vermeiden Sie Kurzschlüsse in der elektrischen Anlage, besonders an
den Starthilfepunkten ⇒Seite 285. Explosionsgefahr der Batterie!
•Greifen Sie niemals in den Kühlerventilator. Er ist temperaturgesteuert
und kann sich selbstständig einschalten – auch bei ausgeschalteter
Zündung oder abgezogenem Zündschlüssel!•Öffnen Sie niemals den Verschlussdeckel des Kühlmittelbehälters,
solange der Motor warm ist. Durch die heiße Kühlflüssigkeit steht das
Kühlsystem unter Druck.•Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder
heißer Kühlflüssigkeit sollten Sie den Verschlussdeckel beim Öffnen mit
einem großen und dicken Lappen abdecken.•Lassen Sie keine Gegenstände, wie z.B. Putzlappen oder Werkzeug, im
Motorraum zurück.•Wenn unter dem Fahrzeug gearbeitet werden soll, muss das Fahrzeug
zusätzlich mit geeigneten Unterstellböcken sicher abgestützt werden. Der
Wagenheber ist für einen sicheren Stand nicht ausreichend - Verletzungs-
gefahr!•Falls beim Startvorgang oder bei laufendem Motor Arbeiten durchge-
führt werden müssen, geht eine lebensbedrohende Gefahr von sich
drehenden Teilen (z.B. Keilrippenriemen, Generator, Kühlerventilator) und
von der Hochspannungszündanlage aus. Beachten Sie zusätzlich folgende
Punkte:
−Berühren Sie niemals die elektrischen Leitungen der Zündanlage.
− Vermeiden Sie unbedingt, dass Sie z.B. mit Schmuck, losen Klei-
dungsstücken oder langen Haaren in drehende Teile des Motors
geraten. Dies kann lebensgefährlich sein. Nehmen Sie deshalb
Schmuck vorher ab, stecken Sie Haare hoch und tragen Sie Kleidung,
die eng am Körper anliegt.
− Geben Sie niemals bei eingelegter Fahrstufe oder eingelegtem Gang
unachtsam Gas. Das Fahrzeug kann sich auch bei angezogener Hand-
bremse in Bewegung setzen. Dies kann lebensgefährlich sein.ACHTUNG! Fortsetzung
altea_DE Seite 236 Mittwoch, 26. August 2009 12:47 12

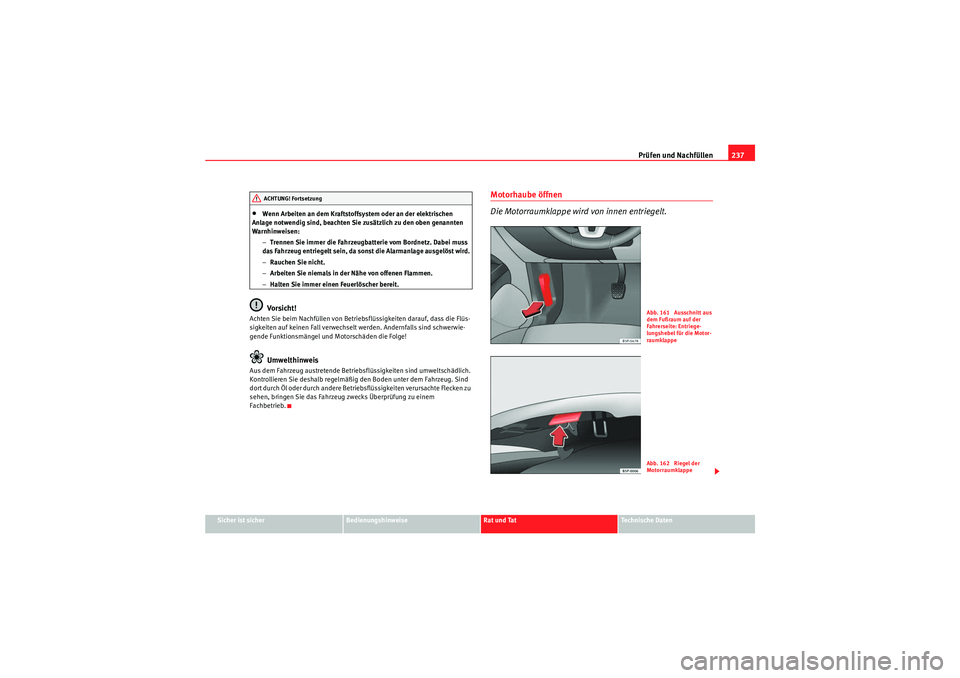

Prüfen und Nachfüllen237
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•Wenn Arbeiten an dem Kraftstoffsystem oder an der elektrischen
Anlage notwendig sind, beachten Sie zusätzlich zu den oben genannten
Warnhinweis en:
−Trennen Sie immer die Fahrzeugbatterie vom Bordnetz. Dabei muss
das Fahrzeug entriegelt sein, da sonst die Alarmanlage ausgelöst wird.
− Rauchen Sie nicht.
− Arbeiten Sie niemals in der Nähe von offenen Flammen.
− Halten Sie immer einen Feuerlöscher bereit.Vorsicht!
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge!
Umwelthinweis
Aus dem Fahrzeug austretende Betriebsflüssigkeiten sind umweltschädlich.
Kontrollieren Sie deshalb regelmäßig den Boden unter dem Fahrzeug. Sind
dort durch Öl oder durch andere Betriebsflüssigkeiten verursachte Flecken zu
sehen, bringen Sie das Fahrzeug zwecks Überprüfung zu einem
Fachbetrieb.
Motorhaube öffnen
Die Motorraumklappe wird von innen entriegelt.
ACHTUNG! Fortsetzung
Abb. 161 Ausschnitt aus
dem Fußraum auf der
Fahrerseite: Entriege-
lungshebel für die Motor-
raumklappeAbb. 162 Riegel der
Motorraumklappe
altea_DE Seite 237 Mittwoch, 26. August 2009 12:47 12

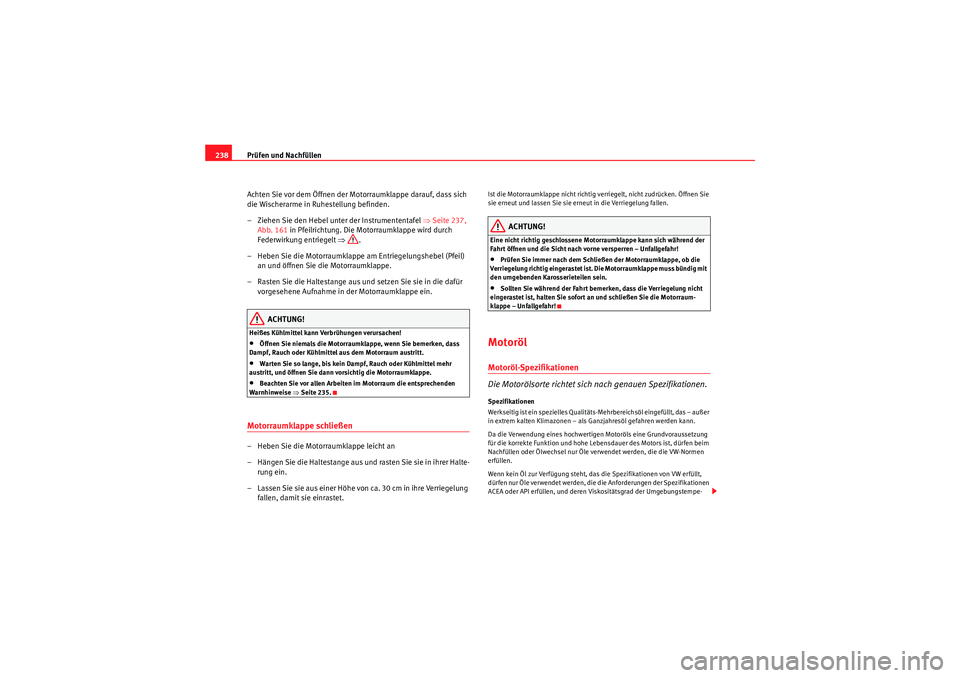

Prüfen und Nachfüllen
238
Achten Sie vor dem Öffnen der Motorraumklappe darauf, dass sich
die Wischerarme in Ruhestellung befinden.
– Ziehen Sie den Hebel unte r der Instrumententafel ⇒Seite 237,
Abb. 161 in Pfeilrichtung. Die Motorraumklappe wird durch
Federwirkung entriegelt ⇒ .
– Heben Sie die Motorraumklappe am Entriegelungshebel (Pfeil) an und öffnen Sie die Motorraumklappe.
– Rasten Sie die Haltestange aus und setzen Sie sie in die dafür vorgesehene Aufnahme in der Motorraumklappe ein.
ACHTUNG!
Heißes Kühlmittel kann Verbrühungen verursachen!•Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt.•Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, und öffnen Sie dann vorsichtig die Motorraumklappe.•Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 235.
Motorraumklappe schließen– Heben Sie die Motorraumklappe leicht an
– Hängen Sie die Haltestange aus und rasten Sie sie in ihrer Halte-
rung ein.
– Lassen Sie sie aus einer Höhe von ca. 30 cm in ihre Verriegelung fallen, damit sie einrastet.
Ist die Motorraumklappe nicht richtig verriegelt, nicht zudrücken. Öffnen Sie
sie erneut und lassen Sie sie erneut in die Verriegelung fallen.
ACHTUNG!
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!•Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig mit
den umgebenden Karosserieteilen sein.•Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an und schließen Sie die Motorraum-
klappe – Unfallgefahr!
MotorölMotoröl-Spezifikationen
Die Motorölsorte richtet sich nach genauen Spezifikationen.Spezifikationen
Werkseitig ist ein spezielles Qualitäts-Mehrbereichsöl eingefüllt, das – außer
in extrem kalten Klimazonen – als Ganzjahresöl gefahren werden kann.
Da die Verwendung eines hochwertigen Motoröls eine Grundvoraussetzung
für die korrekte Funktion und hohe Lebensdauer des Motors ist, dürfen beim
Nachfüllen oder Ölwechsel nur Öle verwendet werden, die die VW-Normen
erfüllen.
Wenn kein Öl zur Verfügung steht, das die Spezifikationen von VW erfüllt,
dürfen nur Öle verwendet werden, die die Anforderungen der Spezifikationen
ACEA oder API erfüllen, und deren Viskositätsgrad der Umgebungstempe-
altea_DE Seite 238 Mittwoch, 26. August 2009 12:47 12
