Cockpit69
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

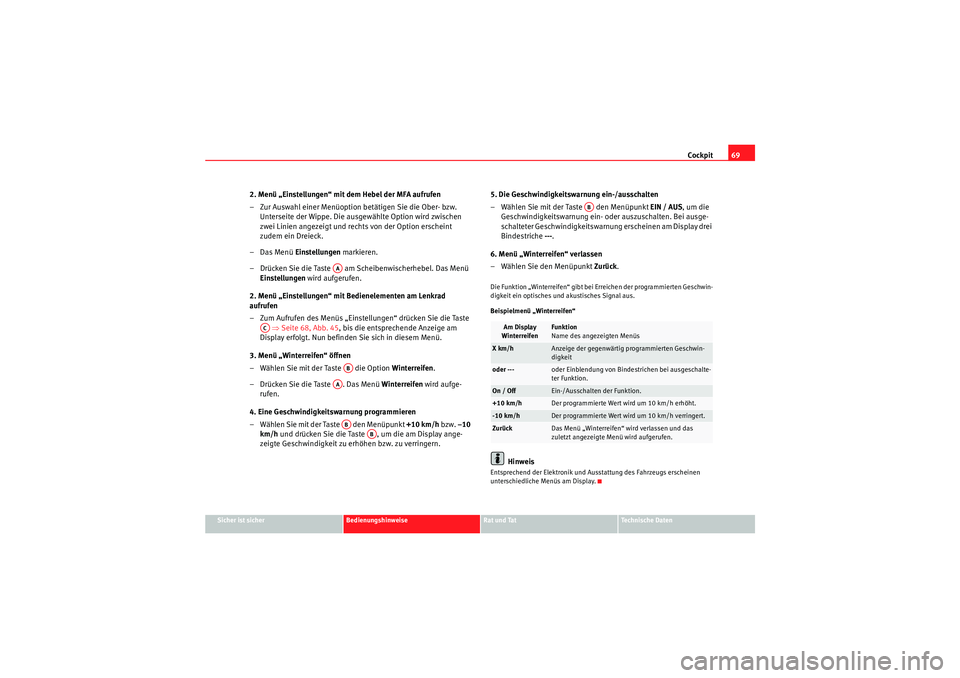

2. Menü „Einstellungen“ mit dem Hebel der MFA aufrufen
– Zur Auswahl einer Menüoption betätigen Sie die Ober- bzw.
Unterseite der Wippe. Die ausgewählte Option wird zwischen
zwei Linien angezeigt und rechts von der Option erscheint
zudem ein Dreieck.
–Das Menü Einstellungen markieren.
– Drücken Sie die Taste am Scheibenwischerhebel. Das Menü Einstellungen wird aufgerufen.
2. Menü „Einstellungen“ mit Bedienelementen am Lenkrad
aufrufen
– Zum Aufrufen des Menüs „Einstellungen“ drücken Sie die Taste ⇒ Seite 68, Abb. 45, bis die entsprechende Anzeige am
Display erfolgt. Nun befinden Sie sich in diesem Menü.
3. Menü „Winterreifen“ öffnen
– Wählen Sie mit der Taste die Option Winterreifen.
– Drücken Sie die Taste . Das Menü Winterreifen wird aufge-
rufen.
4. Eine Geschwindigkeitswarnung programmieren
– Wählen Sie mit der Taste den Menüpunkt +10 km/h bzw. –10
km/h und drücken Sie die Taste , um die am Display ange-
zeigte Geschwindigkeit zu erhöhen bzw. zu verringern. 5. Die Geschwindigkeitswarnung ein-/ausschalten
– Wählen Sie mit der Taste den Menüpunkt
EIN / AUS, um die
Geschwindigkeitswarnung ein- oder auszuschalten. Bei ausge-
schalteter Geschwindigkeitswarnung erscheinen am Display drei
Bindestriche ---.
6. Menü „Winterreifen“ verlassen
– Wählen Sie den Menüpunkt Zurück.
Die Funktion „Winterreifen“ gibt bei Erreichen der programmierten Geschwin-
digkeit ein optisches und akustisches Signal aus.
Beispielmenü „Winterreifen“
Hinweis
Entsprechend der Elektronik und Ausstattung des Fahrzeugs erscheinen
unterschiedliche Menüs am Display.
AA
AC
AB
AAAB
AB
Am Display
Winterreifen
Funktion
Name des angezeigten Menüs
X km/h
Anzeige der gegenwärtig programmierten Geschwin-
digkeit
oder ---
oder Einblendung von Bindestrichen bei ausgeschalte-
ter Funktion.
On / Off
Ein-/Ausschalten der Funktion.
+10 km/h
Der programmierte Wert wird um 10 km/h erhöht.
-10 km/h
Der programmierte Wert wird um 10 km/h verringert.
Zurück
Das Menü „Winterreifen“ wird verlassen und das
zuletzt angezeigte Menü wird aufgerufen.
AB
altea_DE Seite 69 Mittwoch, 26. August 2009 12:47 12
Page 72 of 320
Cockpit

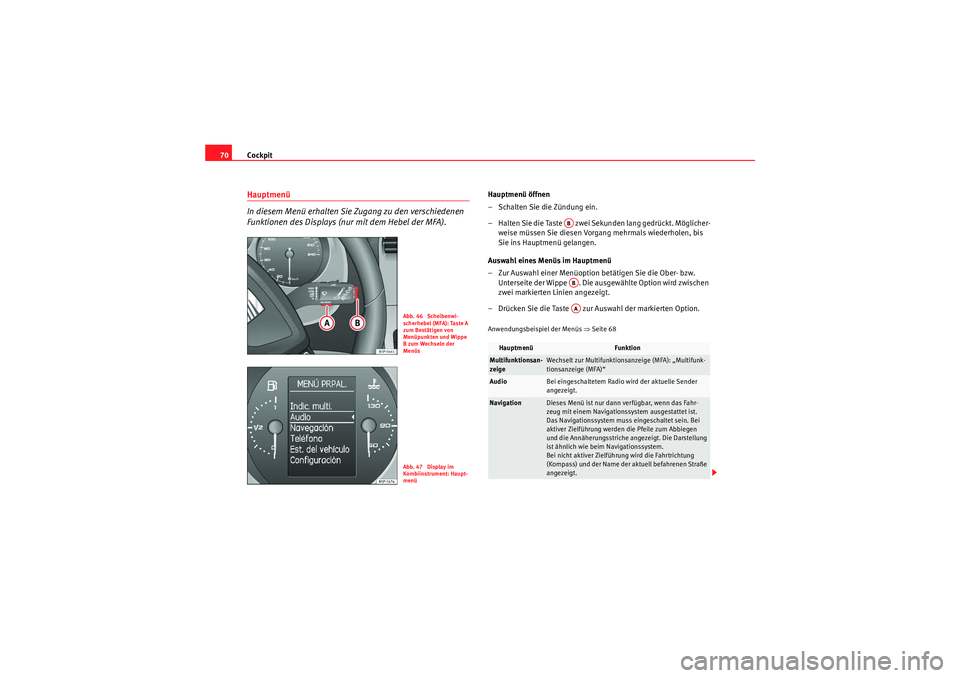

70Hauptmenü
In diesem Menü erhalten Sie Zugang zu den verschiedenen
Funktionen des Displays (nur mit dem Hebel der MFA).
Hauptmenü öffnen
– Schalten Sie die Zündung ein.
– Halten Sie die Taste zwei Sekunden lang gedrückt. Möglicher-
weise müssen Sie diesen Vorgang mehrmals wiederholen, bis
Sie ins Hauptmenü gelangen.
Auswahl eines Menüs im Hauptmenü
– Zur Auswahl einer Menüoption betätigen Sie die Ober- bzw. Unterseite der Wippe . Die ausgewählte Option wird zwischen
zwei markierten Linien angezeigt.
– Drücken Sie die Taste zur Auswahl der markierten Option.Anwendungsbeispiel der Menüs ⇒Seite 68
Abb. 46 Scheibenwi-
scherhebel (MFA): Taste A
zum Bestätigen von
Menüpunkten und Wippe
B zum Wechseln der
MenüsAbb. 47 Display im
Kombiinstrument: Haupt-
menü
Hauptmenü
Funktion
Multifunktionsan-
zeige
Wechselt zur Multifunktionsanzeige (MFA): „Multifunk-
tionsanzeige (MFA)“
Audio
Bei eingeschaltetem Radio wird der aktuelle Sender
angezeigt.
Navigation
Dieses Menü ist nur dann verfügbar, wenn das Fahr-
zeug mit einem Navigationssystem ausgestattet ist.
Das Navigationssystem muss eingeschaltet sein. Bei
aktiver Zielführung werden die Pfeile zum Abbiegen
und die Annäherungsstriche angezeigt. Die Darstellung
ist ähnlich wie beim Navigationssystem.
Bei nicht aktiver Zielführung wird die Fahrtrichtung
(Kompass) und der Name der aktuell befahrenen Straße
angezeigt.
ABABAA
altea_DE Seite 70 Mittwoch, 26. August 2009 12:47 12
Page 73 of 320

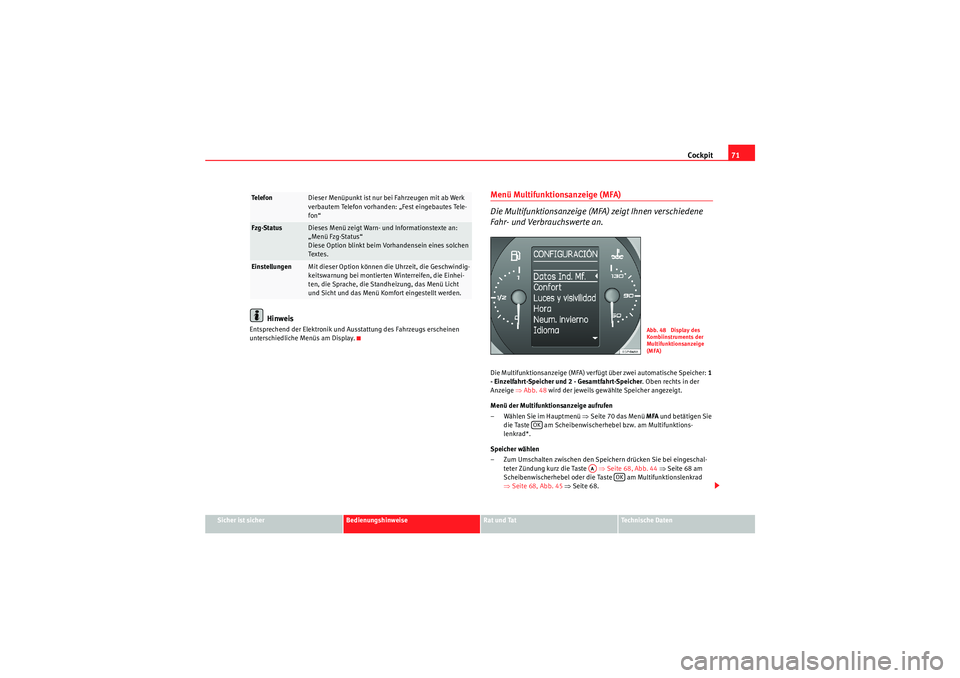

Cockpit71
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
Entsprechend der Elektronik und Ausstattung des Fahrzeugs erscheinen
unterschiedliche Menüs am Display.
Menü Multifunktionsanzeige (MFA)
Die Multifunktionsanzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.Die Multifunktionsanzeige (MFA) verfügt über zwei automatische Speicher: 1
- Einzelfahrt-Speicher und 2 - Gesamtfahrt-Speicher . Oben rechts in der
Anzeige ⇒Abb. 48 wird der jeweils gewählte Speicher angezeigt.
Menü der Multifunktionsanzeige aufrufen
– Wählen Sie im Hauptmenü ⇒ Seite 70 das Menü MFA und betätigen Sie
die Taste am Scheibenwischerhebel bzw. am Multifunktions-
lenkrad*.
Speicher wählen
– Zum Umschalten zwischen den Speichern drücken Sie bei eingeschal- teter Zündung kurz die Taste ⇒Seite 68, Abb. 44 ⇒ Seite 68 am
Scheibenwischerhebel oder die Taste am Multifunktionslenkrad
⇒ Seite 68, Abb. 45 ⇒ Seite 68.
Te l e f o n
Dieser Menüpunkt ist nur bei Fahrzeugen mit ab Werk
verbautem Telefon vorhanden: „Fest eingebautes Tele-
fon“
Fzg-Status
Dieses Menü zeigt Warn- und Informationstexte an:
„Menü Fzg-Status“
Diese Option blinkt beim Vorhandensein eines solchen
Textes.
Einstellungen
Mit dieser Option können die Uhrzeit, die Geschwindig-
keitswarnung bei montierten Winterreifen, die Einhei-
ten, die Sprache, die Standheizung, das Menü Licht
und Sicht und das Menü Komfort eingestellt werden.
Abb. 48 Display des
Kombiinstruments der
Multifunktionsanzeige
(MFA)
OK
AA
OK
altea_DE Seite 71 Mittwoch, 26. August 2009 12:47 12
Page 74 of 320
Cockpit

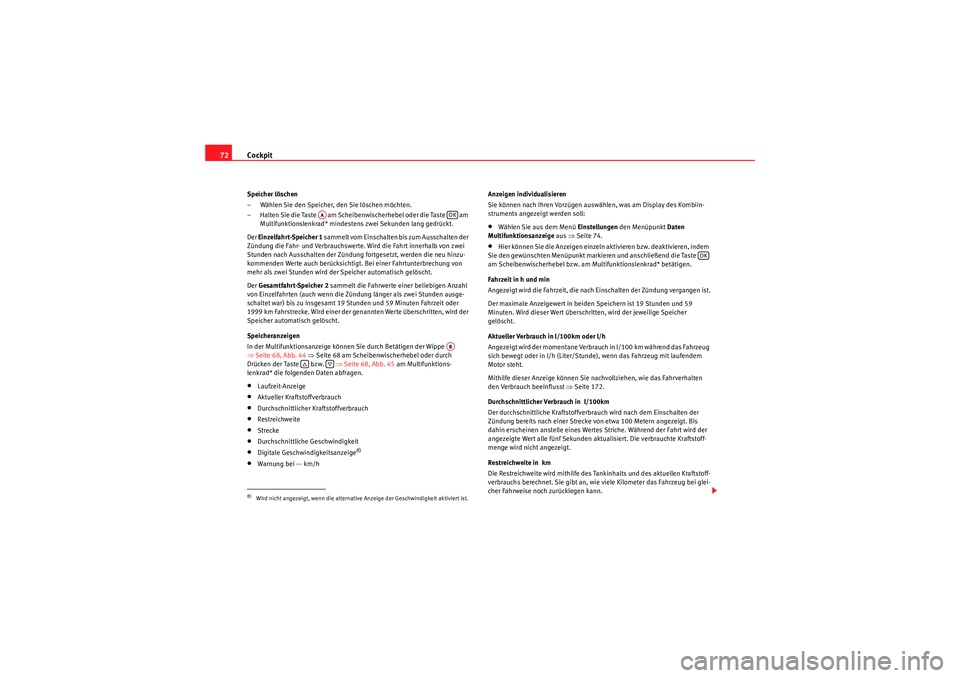

72Speicher löschen
– Wählen Sie den Speicher, den Sie löschen möchten.
– Halten Sie die Taste am Scheibenwischerhebel oder die Taste am
Multifunktionslenkrad* mindestens zwei Sekunden lang gedrückt.
Der Einzelfahrt-Speicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Stunden nach Ausschalten der Zündung fortgesetzt, werden die neu hinzu-
kommenden Werte auch berücksichtigt. Bei einer Fahrtunterbrechung von
mehr als zwei Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrt-Speicher 2 sammelt die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zündung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 19 Stunden und 59 Minuten Fahrzeit oder
1999 km Fahrstrecke. Wird einer der genannten Werte überschritten, wird der
Speicher automatisch gelöscht.
Speicheranzeigen
In der Multifunktionsanzeige können Sie durch Betätigen der Wippe
⇒ Seite 68, Abb. 44 ⇒ Seite 68 am Scheibenwischerhebel oder durch
Drücken der Taste bzw. ⇒ Seite 68, Abb. 45 am Multifunktions-
lenkrad* die folgenden Daten abfragen.•Laufzeit-Anzeige•Aktueller Kraftstoffverbrauch•Durchschnittlicher Kraftstoffverbrauch•Restreichweite•Strecke•Durchschnittliche Geschwindigkeit•Digitale Geschwindigkeitsanzeige
8)
•Warnung bei --- km/h Anzeigen individualisieren
Sie können nach Ihren Vorzügen auswählen, was am Display des Kombiin-
struments angezeigt werden soll:
•Wählen Sie aus dem Menü
Einstellungen den Menüpunkt Daten
Multifunktionsanzeige aus ⇒Seite 74.•Hier können Sie die Anzeigen einzeln aktivieren bzw. deaktivieren, indem
Sie den gewünschten Menüpunkt markieren und anschließend die Taste
am Scheibenwischerhebel bzw. am Multifunktionslenkrad* betätigen.
Fahrzeit in h und min
Angezeigt wird die Fahrzeit, die nach Einschalten der Zündung vergangen ist.
Der maximale Anzeigewert in beiden Speichern ist 19 Stunden und 59
Minuten. Wird dieser Wert überschritten, wird der jeweilige Speicher
gelöscht.
Aktueller Verbrauch in l/100km oder l/h
Angezeigt wird der momentane Verbrauch in l/100 km während das Fahrzeug
sich bewegt oder in l/h (Liter/Stunde), wenn das Fahrzeug mit laufendem
Motor steht.
Mithilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒Seite 172.
Durchschnittlicher Verbrauch in l/100km
Der durchschnittliche Kraftstoffverbrauch wird nach dem Einschalten der
Zündung bereits nach einer Strecke von etwa 100 Metern angezeigt. Bis
dahin erscheinen anstelle eines Wertes Striche. Während der Fahrt wird der
angezeigte Wert alle fünf Sekunden aktualisiert. Die verbrauchte Kraftstoff-
menge wird nicht angezeigt.
Restreichweite in km
Die Restreichweite wird mithilfe des Tankinhalts und des aktuellen Kraftstoff-
verbrauchs berechnet. Sie gibt an, wie viele Kilometer das Fahrzeug bei glei-
cher Fahrweise noch zurücklegen kann.
8)Wird nicht angezeigt, wenn die alternative Anzeige der Geschwindigkeit aktiviert ist.
AA
OKAB
OK
altea_DE Seite 72 Mittwoch, 26. August 2009 12:47 12
Page 75 of 320
Cockpit73
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

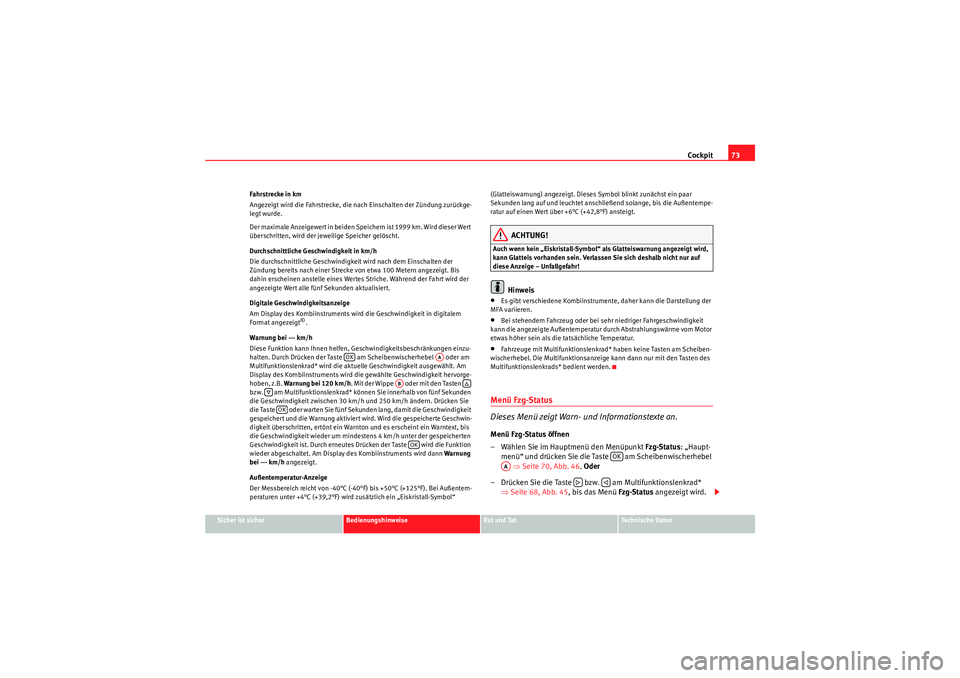

Fahrstrecke in km
Angezeigt wird die Fahrstrecke, die nach Einschalten der Zündung zurückge-
legt wurde.
Der maximale Anzeigewert in beiden Sp
eichern ist 1999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.
Durchschnittliche Geschwindigkeit in km/h
Die durchschnittliche Geschwindigkeit wird nach dem Einschalten der
Zündung bereits nach einer Strecke von etwa 100 Metern angezeigt. Bis
dahin erscheinen anstelle eines Wertes Striche. Während der Fahrt wird der
angezeigte Wert alle fünf Sekunden aktualisiert.
Digitale Geschwindigkeitsanzeige
Am Display des Kombiinstruments wird die Geschwindigkeit in digitalem
Format angezeigt
8).
Warnung bei --- km/h
Diese Funktion kann Ihnen helfen, Geschwindigkeitsbeschränkungen einzu-
halten. Durch Drücken der Taste am Scheibenwischerhebel oder am
Multifunktionslenkrad* wird die aktuelle Geschwindigkeit ausgewählt. Am
Display des Kombiinstruments wird die gewählte Geschwindigkeit hervorge-
hoben, z.B. Warnung bei 120 km/h . Mit der Wippe oder mit den Tasten
bzw. am Multifunktionslenkrad* können Sie innerhalb von fünf Sekunden
die Geschwindigkeit zwischen 30 km/h und 250 km/h ändern. Drücken Sie
die Taste oder warten Sie fünf Sekunden lang, damit die Geschwindigkeit
gespeichert und die Warnung aktiviert wird. Wird die gespeicherte Geschwin-
digkeit überschritten, ertönt ein Warnton und es erscheint ein Warntext, bis
die Geschwindigkeit wieder um mindestens 4 km/h unter der gespeicherten
Geschwindigkeit ist. Durch erneutes Drücken der Taste wird die Funktion
wieder abgeschaltet. Am Display des Kombiinstruments wird dann Warnung
bei --- km/h angezeigt.
Außentemperatur-Anzeige
Der Messbereich reicht von -40°C (-40°F) bis +50°C (+125°F). Bei Außentem-
peraturen unter +4°C (+39,2°F) wird zusätzlich ein „Eiskristall-Symbol“ (Glatteiswarnung) angezeigt. Dieses Symbol blinkt zunächst ein paar
Sekunden lang auf und leuchtet anschließend solange, bis die Außentempe-
ratur auf einen Wert über +6°C (+42,8°F) ansteigt.
ACHTUNG!
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
Hinweis
•Es gibt verschiedene Kombiinstrumente, daher kann die Darstellung der
MFA variieren.•Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit
kann die angezeigte Außentemperatur durch Abstrahlungswärme vom Motor
etwas höher sein als die tatsächliche Temperatur.•Fahrzeuge mit Multifunktionslenkrad* haben keine Tasten am Scheiben-
wischerhebel. Die Multifunktionsanzeige kann dann nur mit den Tasten des
Multifunktionslenkrads* bedient werden.Menü Fzg-Status
Dieses Menü zeigt Warn- und Informationstexte an.Menü Fzg-Status öffnen
– Wählen Sie im Hauptmenü den Menüpunkt Fzg-Status : „Haupt-
menü“ und drücken Sie die Taste am Scheibenwischerhebel ⇒ Seite 70, Abb. 46 . Oder
– Drücken Sie die Taste bzw. am Multifunktionslenkrad* ⇒Seite 68, Abb. 45 , bis das Menü Fzg-Status angezeigt wird.
OK
AA
AB
OK
OK
OK
AA
altea_DE Seite 73 Mittwoch, 26. August 2009 12:47 12
Page 76 of 320
Cockpit

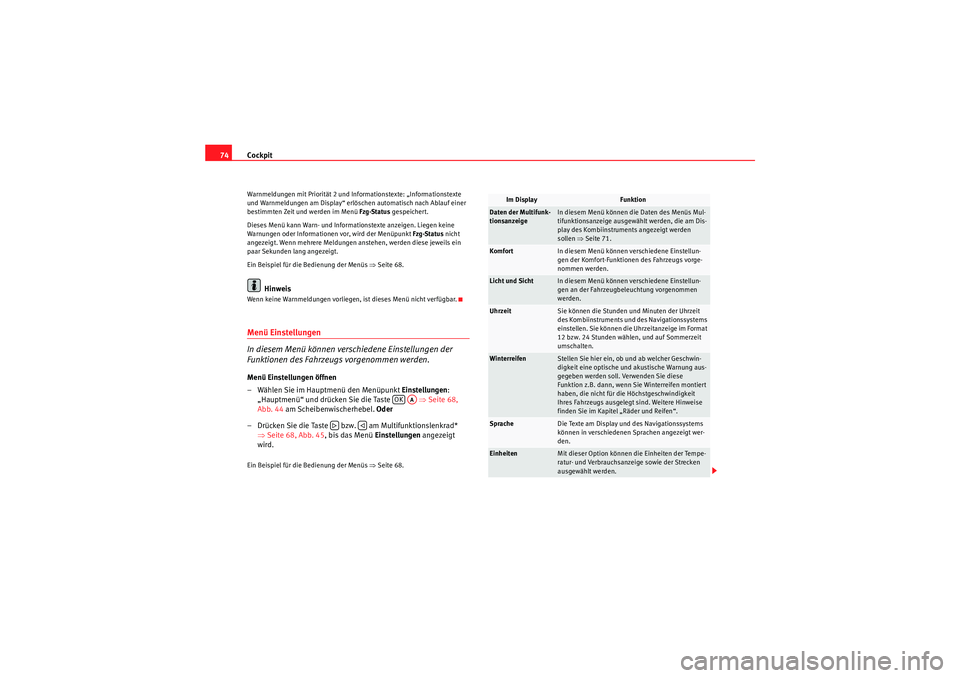

74Warnmeldungen mit Priorität 2 und Informationstexte: „Informationstexte
und Warnmeldungen am Display“ erlöschen automatisch nach Ablauf einer
bestimmten Zeit und werden im Menü Fzg-Status gespeichert.
Dieses Menü kann Warn- und Informationstexte anzeigen. Liegen keine
Warnungen oder Informationen vor, wird der Menüpunkt Fzg-Status nicht
angezeigt. Wenn mehrere Meldungen anstehen, werden diese jeweils ein
paar Sekunden lang angezeigt.
Ein Beispiel für die Bedienung der Menüs ⇒Seite 68.
Hinweis
Wenn keine Warnmeldungen vorliegen, ist dieses Menü nicht verfügbar.Menü Einstellungen
In diesem Menü können verschiedene Einstellungen der
Funktionen des Fahrzeugs vorgenommen werden.Menü Einstellungen öffnen
– Wählen Sie im Hauptmenü den Menüpunkt Einstellungen:
„Hauptmenü“ und drücken Sie die Taste ⇒Seite 68,
Abb. 44 am Scheibenwischerhebel. Oder
– Drücken Sie die Taste bzw. am Multifunktionslenkrad* ⇒Seite 68, Abb. 45 , bis das Menü Einstellungen angezeigt
wird.Ein Beispiel für die Bedienung der Menüs ⇒Seite 68.
OK
AA
Im Display
Funktion
Daten der Multifunk-
tionsanzeige
In diesem Menü können die Daten des Menüs Mul-
tifunktionsanzeige ausgewählt werden, die am Dis-
play des Kombiinstruments angezeigt werden
sollen ⇒ Seite 71.
Komfort
In diesem Menü können verschiedene Einstellun-
gen der Komfort-Funktionen des Fahrzeugs vorge-
nommen werden.
Licht und Sicht
In diesem Menü können verschiedene Einstellun-
gen an der Fahrzeugbeleuchtung vorgenommen
werden.
Uhrzeit
Sie können die Stunden und Minuten der Uhrzeit
des Kombiinstruments und des Navigationssystems
einstellen. Sie können die Uhrzeitanzeige im Format
12 bzw. 24 Stunden wählen, und auf Sommerzeit
umschalten.
Winterreifen
Stellen Sie hier ein, ob und ab welcher Geschwin-
digkeit eine optische und akustische Warnung aus-
gegeben werden soll. Verwenden Sie diese
Funktion z.B. dann, wenn Sie Winterreifen montiert
haben, die nicht für die Höchstgeschwindigkeit
Ihres Fahrzeugs ausgelegt sind. Weitere Hinweise
finden Sie im Kapitel „Räder und Reifen“.
Sprache
Die Texte am Display und des Navigationssystems
können in verschiedenen Sprachen angezeigt wer-
den.
Einheiten
Mit dieser Option können die Einheiten der Tempe-
ratur- und Verbrauchsanzeige sowie der Strecken
ausgewählt werden.
altea_DE Seite 74 Mittwoch, 26. August 2009 12:47 12
Page 77 of 320
Cockpit75
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

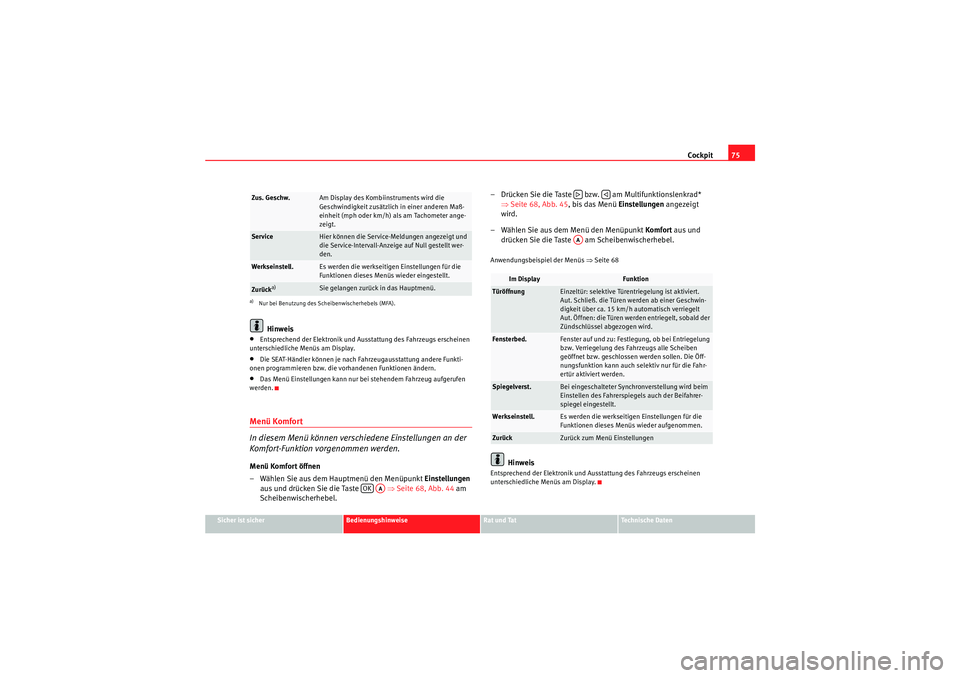

Hinweis
•Entsprechend der Elektronik und Ausstattung des Fahrzeugs erscheinen
unterschiedliche Menüs am Display.•Die SEAT-Händler können je nach Fahrzeugausstattung andere Funkti-
onen programmieren bzw. die vorhandenen Funktionen ändern.•Das Menü Einstellungen kann nur bei stehendem Fahrzeug aufgerufen
werden.Menü Komfort
In diesem Menü können verschiedene Einstellungen an der
Komfort-Funktion vorgenommen werden.Menü Komfort öffnen
– Wählen Sie aus dem Hauptmenü den Menüpunkt Einstellungen
aus und drücken Sie die Taste ⇒Seite 68, Abb. 44 am
Scheibenwischerhebel. – Drücken Sie die Taste bzw. am Multifunktionslenkrad*
⇒Seite 68, Abb. 45 , bis das Menü Einstellungen angezeigt
wird.
– Wählen Sie aus dem Menü den Menüpunkt Komfort aus und
drücken Sie die Taste am Scheibenwischerhebel.
Anwendungsbeispiel der Menüs ⇒Seite 68
Hinweis
Entsprechend der Elektronik und Ausstattung des Fahrzeugs erscheinen
unterschiedliche Menüs am Display.
Zus. Geschw.
Am Display des Kombiinstruments wird die
Geschwindigkeit zusätzlich in einer anderen Maß-
einheit (mph oder km/h) als am Tachometer ange-
zeigt.
Service
Hier können die Service-Meldungen angezeigt und
die Service-Intervall-Anzeige auf Null gestellt wer-
den.
Werkseinstell.
Es werden die werkseitigen Einstellungen für die
Funktionen dieses Menüs wieder eingestellt.
Zurück
a)
Sie gelangen zurück in das Hauptmenü.
a)Nur bei Benutzung des Scheibenwischerhebels (MFA).
OK
AA
Im Display
Funktion
Türöffnung
Einzeltür: selektive Türentriegelung ist aktiviert.
Aut. Schließ. die Türen werden ab einer Geschwin-
digkeit über ca. 15 km/h automatisch verriegelt
Aut. Öffnen: die Türen werden entriegelt, sobald der
Zündschlüssel abgezogen wird.
Fensterbed.
Fenster auf und zu: Festlegung, ob bei Entriegelung
bzw. Verriegelung des Fahrzeugs alle Scheiben
geöffnet bzw. geschlossen werden sollen. Die Öff-
nungsfunktion kann auch selektiv nur für die Fahr-
ertür aktiviert werden.
Spiegelverst.
Bei eingeschalteter Synchronverstellung wird beim
Einstellen des Fahrerspiegels auch der Beifahrer-
spiegel eingestellt.
Werkseinstell.
Es werden die werkseitigen Einstellungen für die
Funktionen dieses Menüs wieder aufgenommen.
Zurück
Zurück zum Menü Einstellungen
AA
altea_DE Seite 75 Mittwoch, 26. August 2009 12:47 12
Page 78 of 320
Cockpit

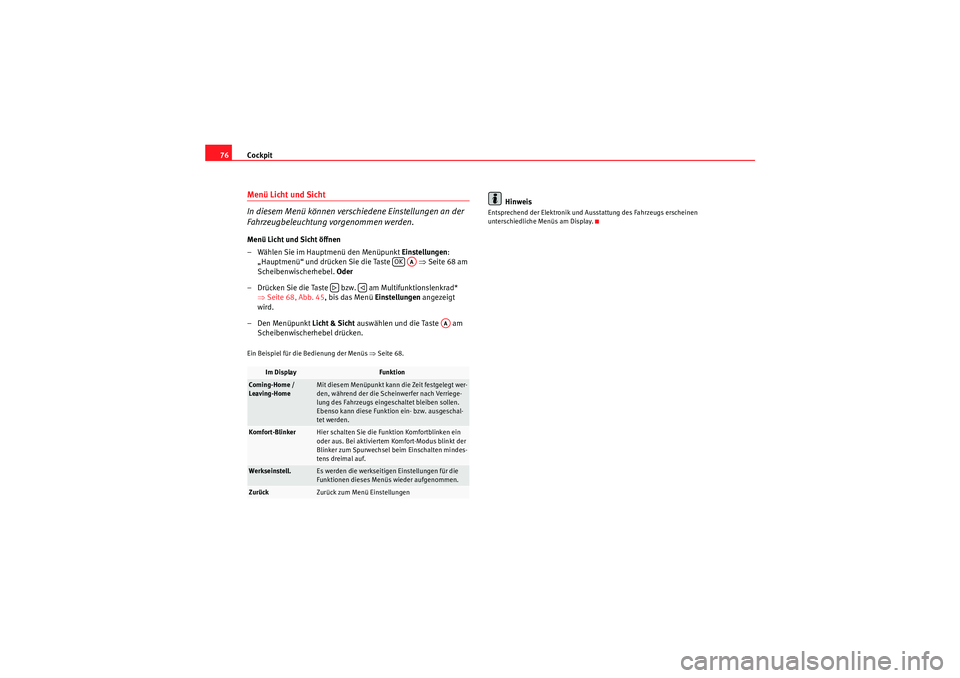

76Menü Licht und Sicht
In diesem Menü können verschiedene Einstellungen an der
Fahrzeugbeleuchtung vorgenommen werden.Menü Licht und Sicht öffnen
– Wählen Sie im Hauptmenü den Menüpunkt Einstellungen:
„Hauptmenü“ und drücken Sie die Taste ⇒Seite 68 am
Scheibenwischerhebel. Oder
– Drücken Sie die Taste bzw. am Multifunktionslenkrad* ⇒Seite 68, Abb. 45 , bis das Menü Einstellungen angezeigt
wird.
–Den Menüpunkt Licht & Sicht auswählen und die Taste am
Scheibenwischerhebel drücken.Ein Beispiel für die Bedienung der Menüs ⇒Seite 68.
Hinweis
Entsprechend der Elektronik und Ausstattung des Fahrzeugs erscheinen
unterschiedliche Menüs am Display.
Im Display
Funktion
Coming-Home /
Leaving-Home
Mit diesem Menüpunkt kann die Zeit festgelegt wer-
den, während der die Scheinwerfer nach Verriege-
lung des Fahrzeugs eingeschaltet bleiben sollen.
Ebenso kann diese Funktion ein- bzw. ausgeschal-
tet werden.
Komfort-Blinker
Hier schalten Sie die Funktion Komfortblinken ein
oder aus. Bei aktiviertem Komfort-Modus blinkt der
Blinker zum Spurwechsel beim Einschalten mindes-
tens dreimal auf.
Werkseinstell.
Es werden die werkseitigen Einstellungen für die
Funktionen dieses Menüs wieder aufgenommen.
Zurück
Zurück zum Menü Einstellungen
OK
AA
AA
altea_DE Seite 76 Mittwoch, 26. August 2009 12:47 12
Page 79 of 320
Cockpit77
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

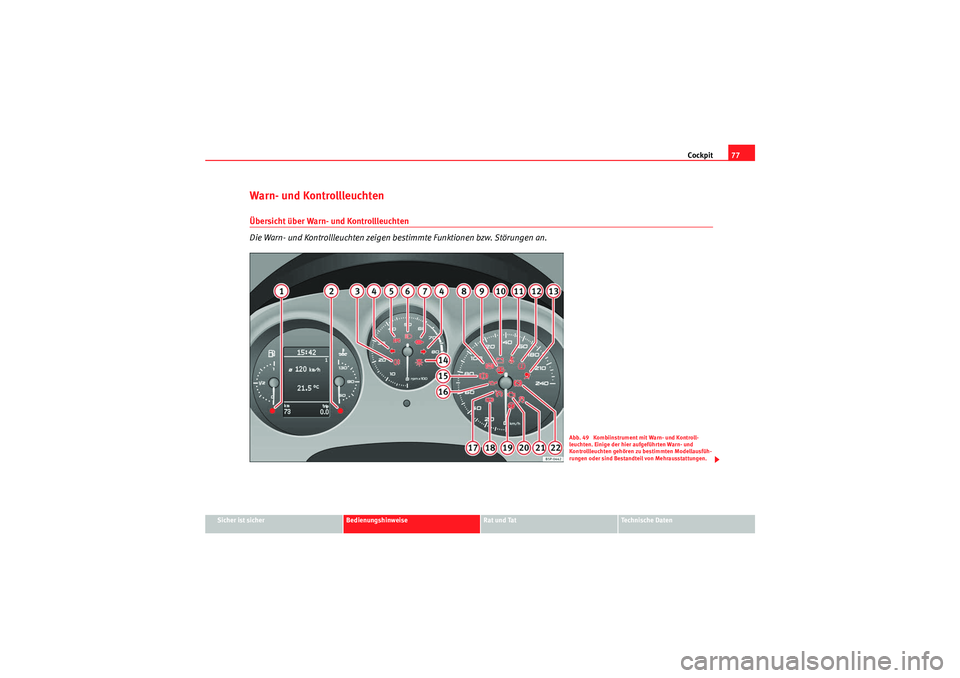

Warn- und Kontrollleuchten Übersicht über Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.
Abb. 49 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und
Kontrollleuchten gehören zu bestimmten Modellausfüh-
rungen oder sind Bestandteil von Mehrausstattungen.
altea_DE Seite 77 Mittwoch, 26. August 2009 12:47 12
Page 80 of 320
Cockpit
78

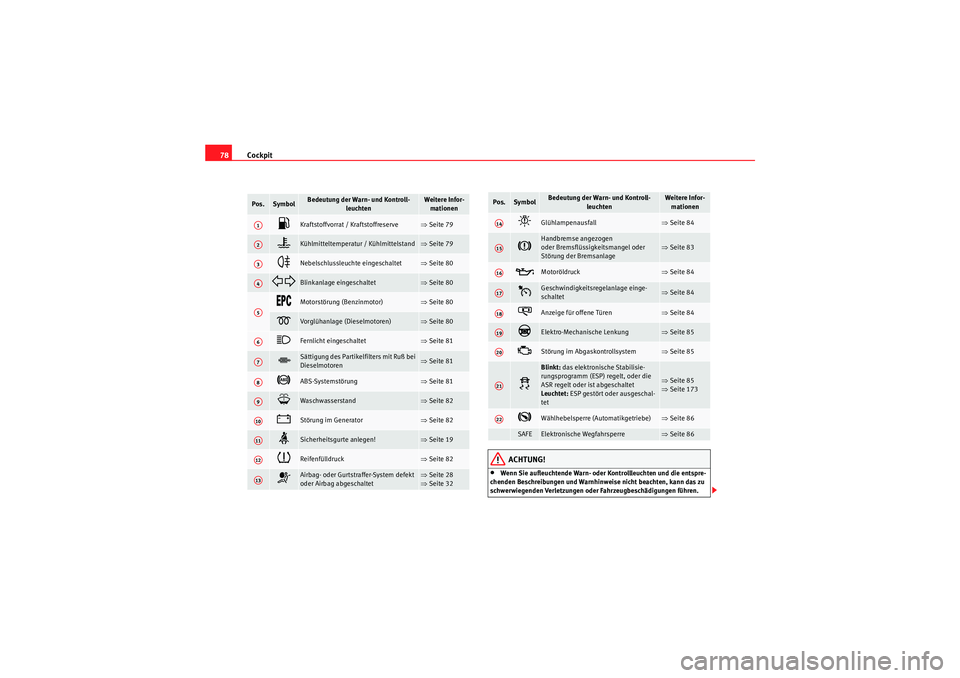

ACHTUNG!
•Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die entspre-
chenden Beschreibungen und Warnhinweise nicht beachten, kann das zu
schwerwiegenden Verletzungen oder Fahrzeugbeschädigungen führen.
Pos.
Symbol
Bedeutung der Warn- und Kontroll- leuchten
Weitere Infor-mationen
Kraftstoffvorrat / Kraftstoffreserve
⇒ Seite 79
Kühlmitteltemperatur / Kühlmittelstand
⇒Seite 79
Nebelschlussleuchte eingeschaltet
⇒Seite 80
Blinkanlage eingeschaltet
⇒Seite 80
Motorstörung (Benzinmotor)
⇒Seite 80
Vorglühanlage (Dieselmotoren)
⇒Seite 80
Fernlicht eingeschaltet
⇒Seite 81
Sättigung des Partikelfilters mit Ruß bei
Dieselmotoren
⇒Seite 81
ABS-Systemstörung
⇒Seite 81
Waschwasserstand
⇒Seite 82
Störung im Generator
⇒Seite 82
Sicherheitsgurte anlegen!
⇒Seite 19
Reifenfülldruck
⇒Seite 82
Airbag- oder Gurtstraffer-System defekt
oder Airbag abgeschaltet
⇒Seite 28
⇒ Seite 32
A1A2A3A4A5A6A7A8A9A10A11A12A13
Glühlampenausfall
⇒Seite 84
Handbremse angezogen
oder Bremsflüssigkeitsmangel oder
Störung der Bremsanlage
⇒Seite 83
Motoröldruck
⇒Seite 84
Geschwindigkeitsregelanlage einge-
schaltet
⇒Seite 84
Anzeige für offene Türen
⇒Seite 84
Elektro-Mechanische Lenkung
⇒Seite 85
Störung im Abgaskontrollsystem
⇒Seite 85
Blinkt: das elektronische Stabilisie-
rungsprogramm (ESP) regelt, oder die
ASR regelt oder ist abgeschaltet
Leuchtet: ESP gestört oder ausgeschal-
tet
⇒ Seite 85
⇒ Seite 173
Wählhebelsperre (Automatikgetriebe)
⇒Seite 86
SAFE
Elektronische Wegfahrsperre
⇒Seite 86
Pos.
Symbol
Bedeutung der Warn- und Kontroll-
leuchten
Weitere Infor-mationen
A14A15A16A17A18A19A20A21A22
altea_DE Seite 78 Mittwoch, 26. August 2009 12:47 12
