Seat Altea 2011 Manuale del proprietario (in Italian)

Strumentazione89
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

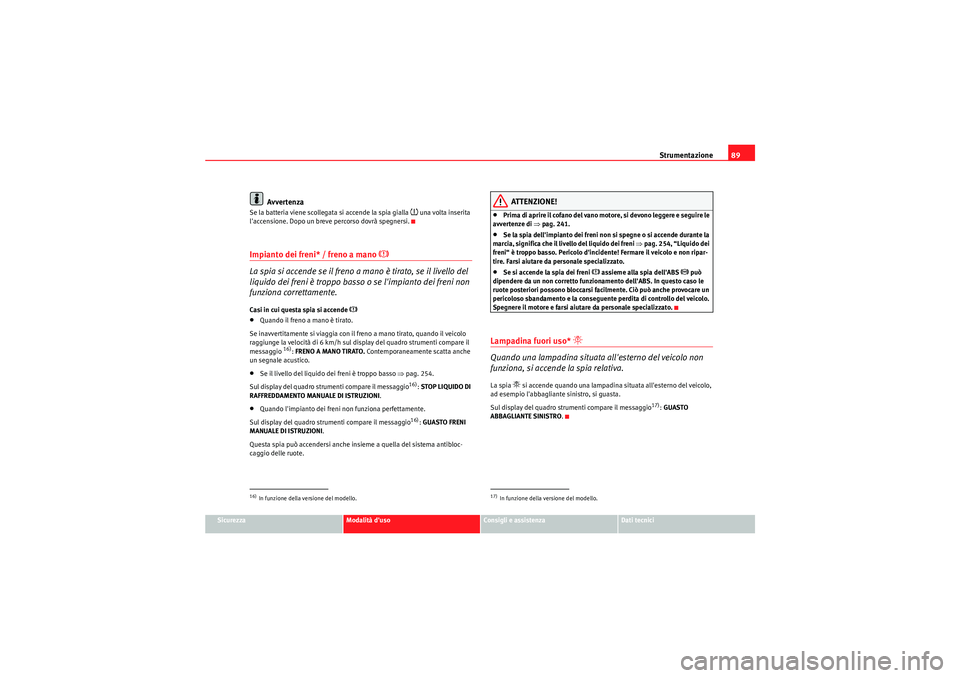

Avvertenza
Se la batteria viene scollegata si accende la spia gialla
~ una volta inserita
l'accensione. Dopo un breve percorso dovrà spegnersi.
Impianto dei freni* / freno a mano
H
La spia si accende se il freno a mano è tirato, se il livello del
liquido dei freni è troppo basso o se l'impianto dei freni non
funziona correttamente.
Casi in cui questa spia si accende
H
•Quando il freno a mano è tirato.
Se inavvertitamente si viaggia con il freno a mano tirato, quando il veicolo
raggiunge la velocità di 6 km/h sul display del quadro strumenti compare il
messaggio
16): FRENO A MANO TIRATO. Contemporaneamente scatta anche
un segnale acustico.
•Se il livello del liquido dei freni è troppo basso ⇒pag. 254.
Sul display del quadro strumenti compare il messaggio
16): STOP LIQUIDO DI
RAFFREDDAMENTO MANUALE DI ISTRUZIONI .
•Quando l'impianto dei freni non funziona perfettamente.
Sul display del quadro strumenti compare il messaggio
16): GUASTO FRENI
MANUALE DI ISTRUZIONI .
Questa spia può accendersi anche insieme a quella del sistema antibloc-
caggio delle ruote.
ATTENZIONE!
•Prima di aprire il cofano del vano motore, si devono leggere e seguire le
avvertenze di ⇒ pag. 241.•Se la spia dell'impianto dei freni non si spegne o si accende durante la
marcia, significa che il livello del liquido dei freni ⇒ pag. 254, “Liquido dei
freni“ è troppo basso. Pericolo d'incidente! Fermare il veicolo e non ripar-
tire. Farsi aiutare da personale specializzato.•Se si accende la spia dei freni
H assieme alla spia dell'ABS
J può
dipendere da un non corretto funzionamento dell'ABS. In questo caso le
ruote posteriori possono bloccarsi facilmente. Ciò può anche provocare un
pericoloso sbandamento e la conseguente perdita di controllo del veicolo.
Spegnere il motore e farsi aiutare da personale specializzato.
Lampadina fuori uso*

Quando una lampadina situata all'esterno del veicolo non
funziona, si accende la spia relativa.La spia
 si accende quando una lampadina situata all'esterno del veicolo,
ad esempio l'abbagliante sinistro, si guasta.
Sul display del quadro strumenti compare il messaggio
17): GUASTO
ABBAGLIANTE SINISTRO .
16)In funzione della versione del modello.
17)In funzione della versione del modello.
Altea_IT.book Seite 89 Donnerstag, 26. August 2010 1:52 13

Strumentazione

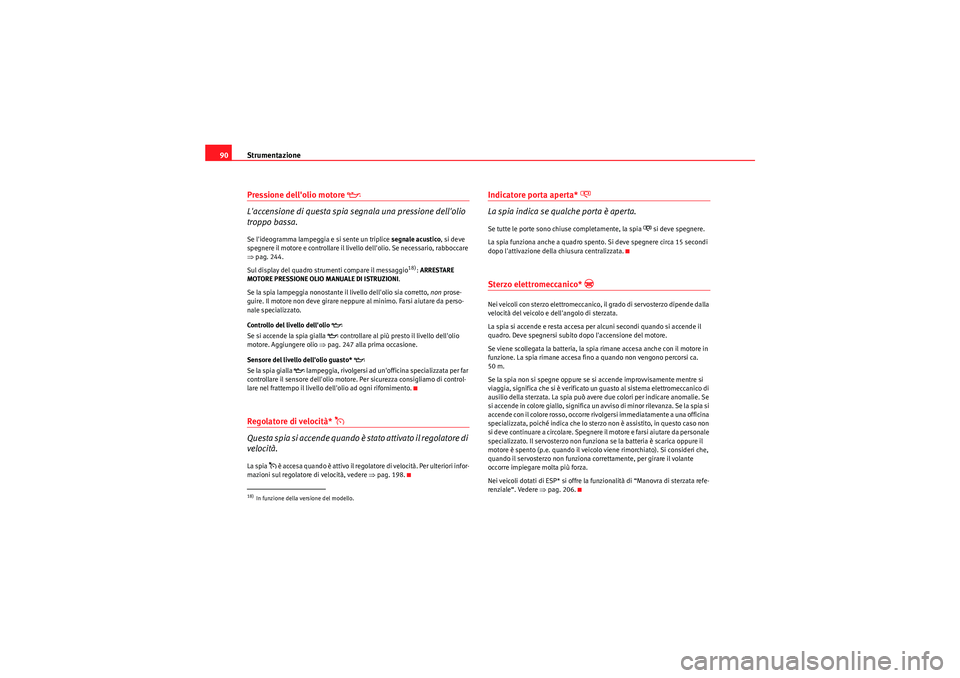

90Pressione dell'olio motore
E
L'accensione di questa spia segnala una pressione dell'olio
troppo bassa.Se l'ideogramma lampeggia e si sente un triplice segnale acustico, si deve
spegnere il motore e controllare il livello dell'olio. Se necessario, rabboccare
⇒ pag. 244.
Sul display del quadro strumenti compare il messaggio
18): ARRESTARE
MOTORE PRESSIONE OLIO MANUALE DI ISTRUZIONI .
Se la spia lampeggia nonostante il livello dell'olio sia corretto, non prose-
guire. Il motore non deve girare neppure al minimo. Farsi aiutare da perso-
nale specializzato.
Controllo del livello dell'olio
E
Se si accende la spia gialla
E controllare al più presto il livello dell'olio
motore. Aggiungere olio ⇒pag. 247 alla prima occasione.
Sensore del livello dell'olio guasto*
E
Se la spia gialla
E lampeggia, rivolgersi ad un'officina specializzata per far
controllare il sensore dell'olio motore. Per sicurezza consigliamo di control-
lare nel frattempo il livello dell'olio ad ogni rifornimento.
Regolatore di velocità*

Questa spia si accende quando è stato attivato il regolatore di
velocità.La spia
 è accesa quando è attivo il regolatore di velocità. Per ulteriori infor-
mazioni sul regolatore di velocità, vedere ⇒pag. 198.
Indicatore porta aperta*
o
La spia indica se qualche porta è aperta.Se tutte le porte sono chiuse completamente, la spia
o si deve spegnere.
La spia funziona anche a quadro spento. Si deve spegnere circa 15 secondi
dopo l'attivazione della chiusura centralizzata.
Sterzo elettromeccanico*

Nei veicoli con sterzo elettromeccanico, il grado di servosterzo dipende dalla
velocità del veicolo e dell'angolo di sterzata.
La spia si accende e resta accesa per alcuni secondi quando si accende il
quadro. Deve spegnersi subito dopo l'accensione del motore.
Se viene scollegata la batteria, la spia rimane accesa anche con il motore in
funzione. La spia rimane accesa fino a quando non vengono percorsi ca.
50 m.
Se la spia non si spegne oppure se si accende improvvisamente mentre si
viaggia, significa che si è verificato un guasto al sistema elettromeccanico di
ausilio della sterzata. La spia può avere due colori per indicare anomalie. Se
si accende in colore giallo, significa un avviso di minor rilevanza. Se la spia si
accende con il colore rosso, occorre rivolgersi immediatamente a una officina
specializzata, poiché indica che lo sterzo non è assistito, in questo caso non
si deve continuare a circolare. Spegnere il motore e farsi aiutare da personale
specializzato. Il servosterzo non funziona se la batteria è scarica oppure il
motore è spento (p.e. quando il veicolo viene rimorchiato). Si consideri che,
quando il servosterzo non funziona correttamente, per girare il volante
occorre impiegare molta più forza.
Nei veicoli dotati di ESP* si offre la funzionalità di “Manovra di sterzata refe-
renziale“. Vedere ⇒pag. 206.
18)In funzione della versione del modello.
Altea_IT.book Seite 90 Donnerstag, 26. August 2010 1:52 13

Strumentazione91
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

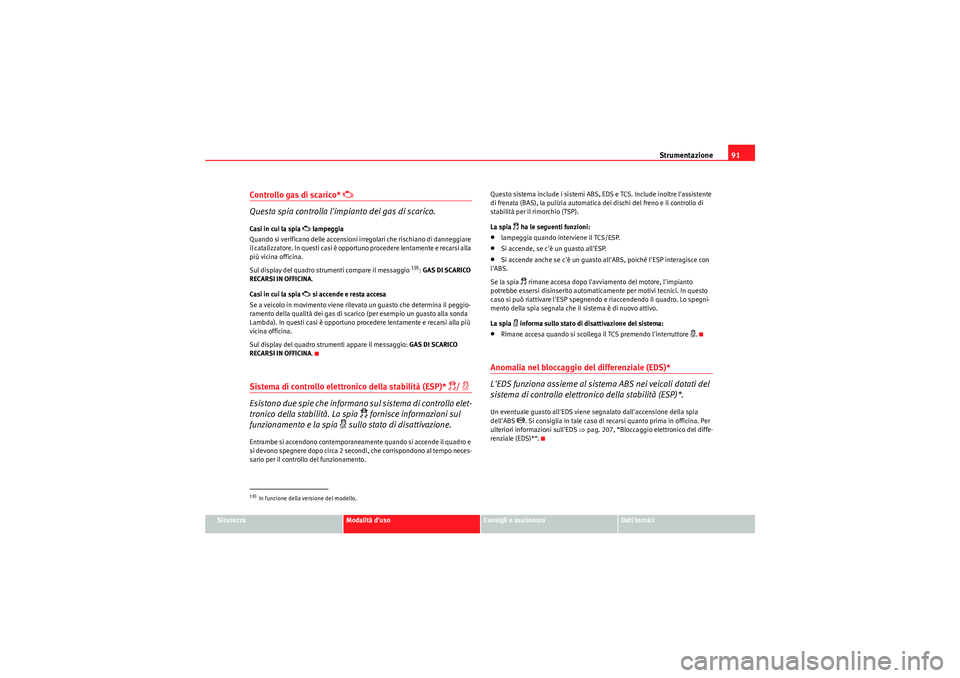

Controllo gas di scarico*

Questa spia controlla l'impianto dei gas di scarico.
Casi in cui la spia
 lampeggia
Quando si verificano delle accensioni irregolari che rischiano di danneggiare
il catalizzatore. In questi casi è opportuno procedere lentamente e recarsi alla
più vicina officina.
Sul display del quadro strumenti compare il messaggio
19): GAS DI SCARICO
RECARSI IN OFFICINA .
Casi in cui la spia
 si accende e resta accesa
Se a veicolo in movimento viene rilevato un guasto che determina il peggio-
ramento della qualità dei gas di scarico (per esempio un guasto alla sonda
Lambda). In questi casi è opportuno procedere lentamente e recarsi alla più
vicina officina.
Sul display del quadro strumenti appare il messaggio: GAS DI SCARICO
RECARSI IN OFFICINA .
Sistema di controllo elettronico della stabilità (ESP)*
/ l
Esistono due spie che informano sul sistema di controllo elet-
tronico della stabilità. La spia
 fornisce informazioni sul
funzionamento e la spia
l sullo stato di disattivazione.
Entrambe si accendono contemporaneamente quando si accende il quadro e
si devono spegnere dopo circa 2 secondi, che corrispondono al tempo neces-
sario per il controllo del funzionamento. Questo sistema include i sistemi ABS, EDS e TCS. Include inoltre l'assistente
di frenata (BAS), la pulizia automatica dei dischi del freno e il controllo di
stabilità per il rimorchio (TSP).
La spia
 ha le seguenti funzioni:
•lampeggia quando interviene il TCS/ESP.•Si accende, se c'è un guasto all'ESP.•Si accende anche se c'è un guasto all'ABS, poiché l'ESP interagisce con
l'ABS.
Se la spia
 rimane accesa dopo l'avviamento del motore, l'impianto
potrebbe essersi disinserito automaticamente per motivi tecnici. In questo
caso si può riattivare l'ESP spegnendo e riaccendendo il quadro. Lo spegni-
mento della spia segnala che il sistema è di nuovo attivo.
La spia
l informa sullo stato di disattivazione del sistema:
•Rimane accesa quando si scollega il TCS premendo l'interruttore
l.
Anomalia nel bloccaggio del differenziale (EDS)*
L'EDS funziona assieme al sistema ABS nei veicoli dotati del
sistema di controllo elettronico della stabilità (ESP)*.Un eventuale guasto all'EDS viene segnalato dall'accensione della spia
dell'ABS
J. Si consiglia in tale caso di recarsi quanto prima in officina. Per
ulteriori informazioni sull'EDS ⇒pag. 207, “Bloccaggio elettronico del diffe-
renziale (EDS)*“.
19)In funzione della versione del modello.
Altea_IT.book Seite 91 Donnerstag, 26. August 2010 1:52 13

Strumentazione

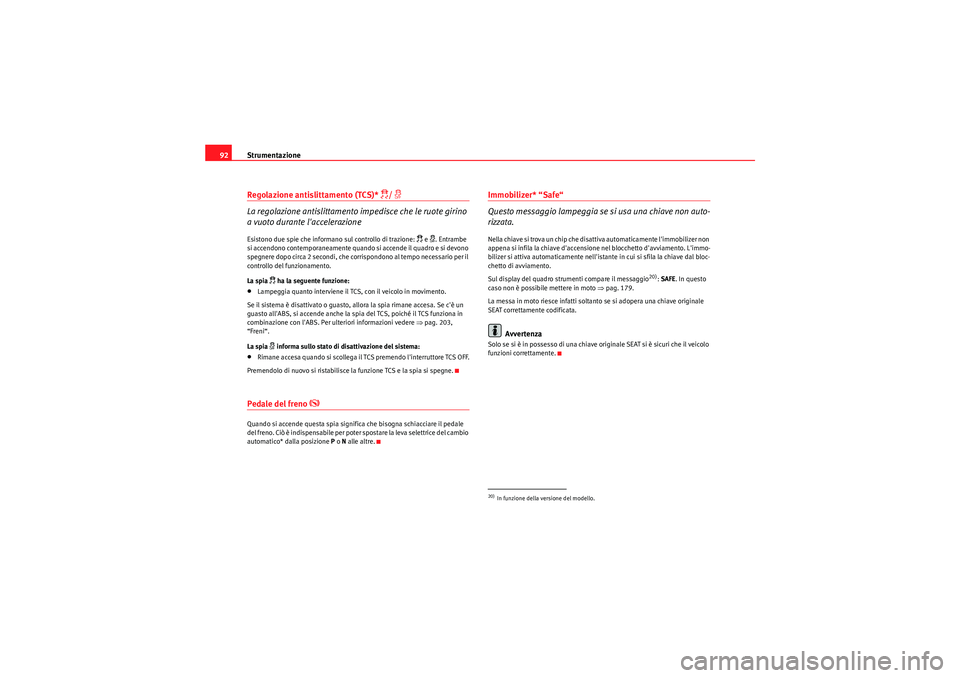

92Regolazione antislittamento (TCS)*
/ l
La regolazione antislittamento impedisce che le ruote girino
a vuoto durante l'accelerazioneEsistono due spie che informano sul controllo di trazione:
 e l. Entrambe
si accendono contemporaneamente quando si accende il quadro e si devono
spegnere dopo circa 2 secondi, che corrispondono al tempo necessario per il
controllo del funzionamento.
La spia
 ha la seguente funzione:
•Lampeggia quanto interviene il TCS, con il veicolo in movimento.
Se il sistema è disattivato o guasto, allora la spia rimane accesa. Se c'è un
guasto all'ABS, si accende anche la spia del TCS, poiché il TCS funziona in
combinazione con l'ABS. Per ulteriori informazioni vedere ⇒pag. 203,
“Freni“.
La spia
l informa sullo stato di disattivazione del sistema:
•Rimane accesa quando si scollega il TCS premendo l'interruttore TCS OFF.
Premendolo di nuovo si ristabilisce la funzione TCS e la spia si spegne.Pedale del freno
K
Quando si accende questa spia significa che bisogna schiacciare il pedale
del freno. Ciò è indispensabile per poter spostare la leva selettrice del cambio
automatico* dalla posizione P o N alle altre.
Immobilizer* “Safe“
Questo messaggio lampeggia se si usa una chiave non auto-
rizzata.Nella chiave si trova un chip che disattiva automaticamente l'immobilizer non
appena si infila la chiave d'accensione nel blocchetto d'avviamento. L'immo-
bilizer si attiva automaticamente nell'istante in cui si sfila la chiave dal bloc-
chetto di avviamento.
Sul display del quadro strumenti compare il messaggio
20): SAFE . In questo
caso non è possibile mettere in moto ⇒pag. 179.
La messa in moto riesce infatti soltanto se si adopera una chiave originale
SEAT correttamente codificata.
Avvertenza
Solo se si è in possesso di una chiave originale SEAT si è sicuri che il veicolo
funzioni correttamente.20)In funzione della versione del modello.
Altea_IT.book Seite 92 Donnerstag, 26. August 2010 1:52 13

Comandi sul volante93
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

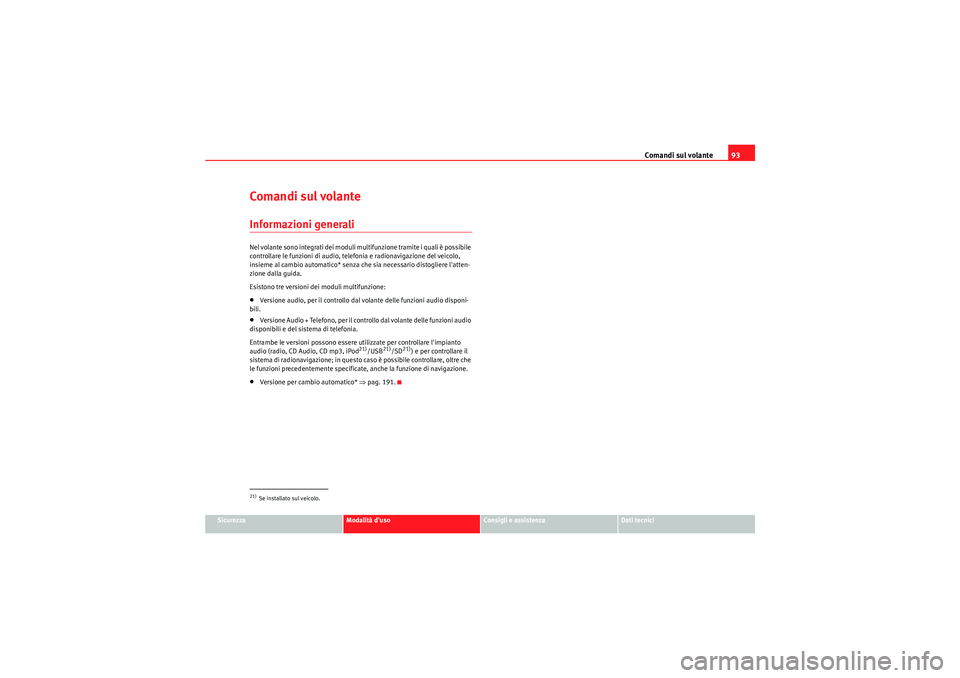

Comandi sul volanteInformazioni generaliNel volante sono integrati dei moduli multifunzione tramite i quali è possibile
controllare le funzioni di audio, telefonia e radionavigazione del veicolo,
insieme al cambio automatico* senza che sia necessario distogliere l'atten-
zione dalla guida.
Esistono tre versioni dei moduli multifunzione:•Versione audio, per il controllo dal volante delle funzioni audio disponi-
bili.•Versione Audio + Telefono, per il controllo dal volante delle funzioni audio
disponibili e del sistema di telefonia.
Entrambe le versioni possono essere utilizzate per controllare l'impianto
audio (radio, CD Audio, CD mp3, iPod
21)/USB
21)/SD21)) e per controllare il
sistema di radionavigazione; in questo caso è possibile controllare, oltre che
le funzioni precedentemente specificate, anche la funzione di navigazione.
•Versione per cambio automatico* ⇒pag. 191.21)Se installato sul veicolo.
Altea_IT.book Seite 93 Donnerstag, 26. August 2010 1:52 13

Comandi sul volante

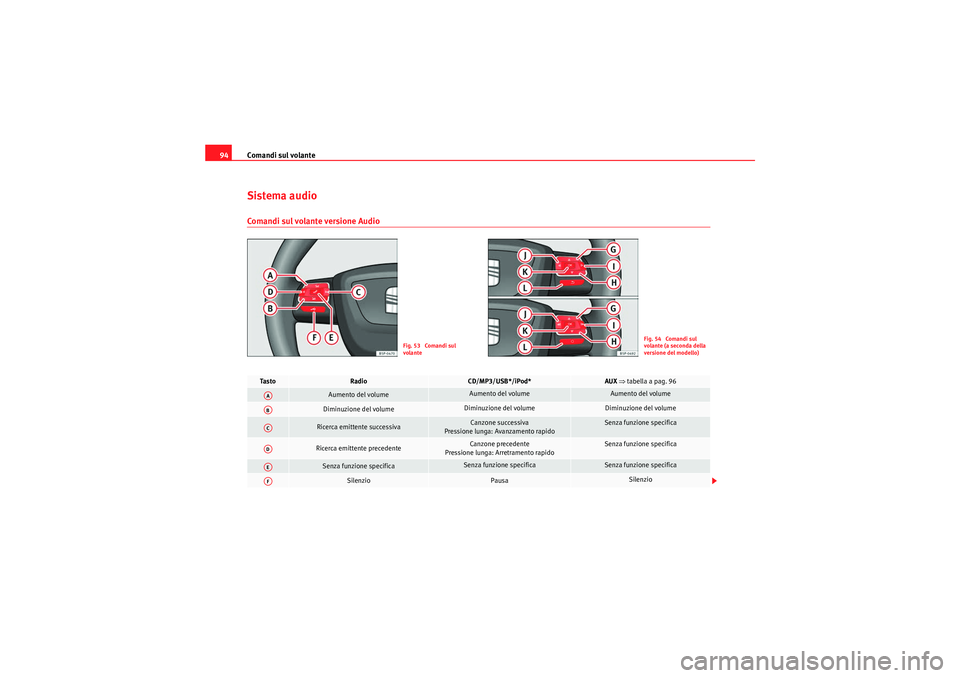

94Sistema audioComandi sul volante versione Audio
Fig. 53 Comandi sul
volante
Fig. 54 Comandi sul
volante (a seconda della
versione del modello)
Ta s t o
Radio
CD/MP3/USB*/iPod*
AUX ⇒tabella a pag. 96
Aumento del volume
Aumento del volume
Aumento del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Ricerca emittente successiva
Canzone successiva
Pressione lunga: Avanzamento rapido
Senza funzione specifica
Ricerca emittente precedente
Canzone precedente
Pressione lunga: Arretramento rapido
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
Silenzio
Pausa
Silenzio
AAABACADAEAF
Altea_IT.book Seite 94 Donnerstag, 26. August 2010 1:52 13

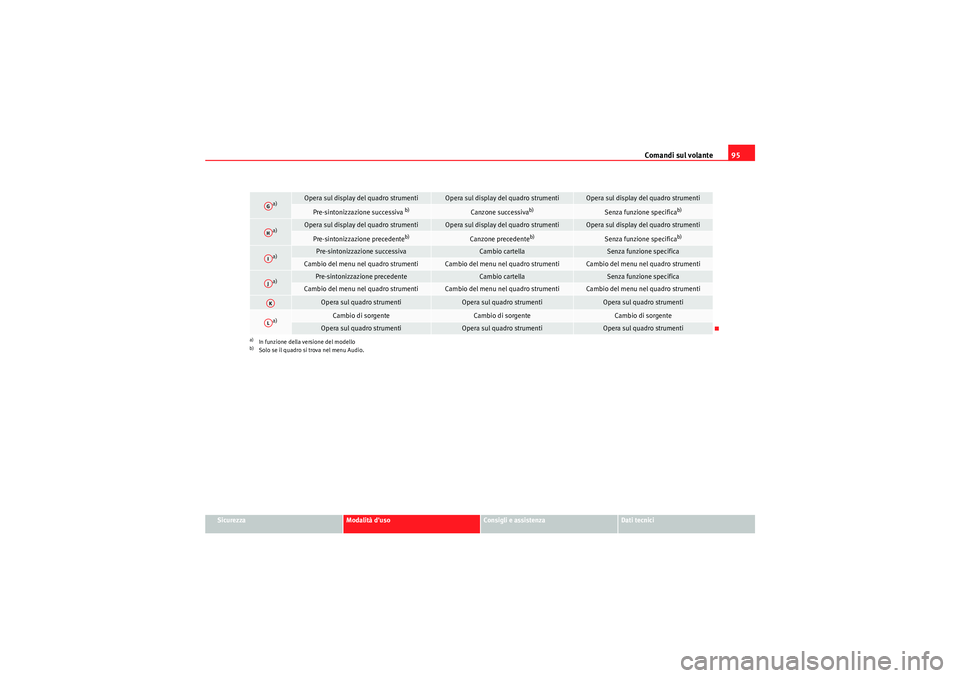

Comandi sul volante95
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
a)
Opera sul display del quadro strumenti
Opera sul display del quadro strumenti
Opera sul display del quadro strumenti
Pre-sintonizzazione successiva
b)
Canzone successiva
b)
Senza funzione specifica
b)
a)
Opera sul display del quadro strumenti
Opera sul display del quadro strumenti
Opera sul display del quadro strumenti
Pre-sintonizzazione precedente
b)
Canzone precedente
b)
Senza funzione specifica
b)
a)
Pre-sintonizzazione successiva
Cambio cartella
Senza funzione specifica
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
a)
Pre-sintonizzazione precedente
Cambio cartella
Senza funzione specifica
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
a)
Cambio di sorgente
Cambio di sorgente
Cambio di sorgente
Opera sul quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
a)In funzione della versione del modellob)Solo se il quadro si trova nel menu Audio.AGAHAIAJAKAL
Altea_IT.book Seite 95 Donnerstag, 26. August 2010 1:52 13

Comandi sul volante

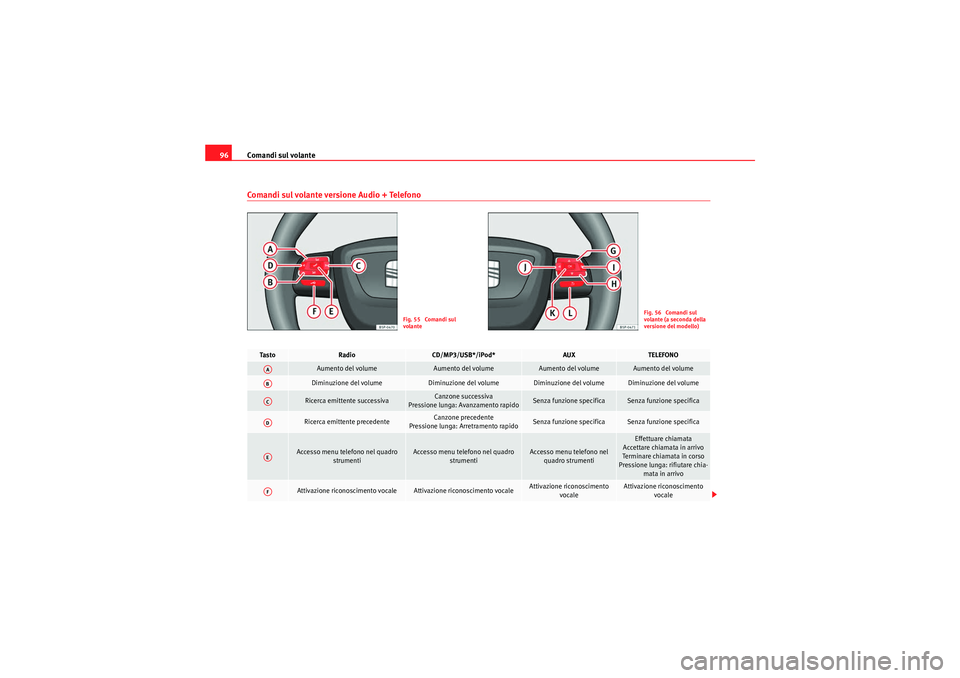

96Comandi sul volante versione Audio + Telefono
Fig. 55 Comandi sul
volante
Fig. 56 Comandi sul
volante (a seconda della
versione del modello)
Ta s t o
Radio
CD/MP3/USB*/iPod*
AUX
TELEFONO
Aumento del volume
Aumento del volume
Aumento del volume
Aumento del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Ricerca emittente successiva
Canzone successiva
Pressione lunga: Avanzamento rapido
Senza funzione specifica
Senza funzione specifica
Ricerca emittente precedente
Canzone precedente
Pressione lunga: Arretramento rapido
Senza funzione specifica
Senza funzione specifica
Accesso menu telefono nel quadro strumenti
Accesso menu telefono nel quadro strumenti
Accesso menu telefono nel quadro strumenti
Effettuare chiamata
Accettare chiamata in arrivo
Terminare chiamata in corso
Pressione lunga: rifiutare chia- mata in arrivo
Attivazione riconoscimento vocale
Attivazione riconoscimento vocale
Attivazione riconoscimento vocale
Attivazione riconoscimento vocale
AAABACADAEAF
Altea_IT.book Seite 96 Donnerstag, 26. August 2010 1:52 13

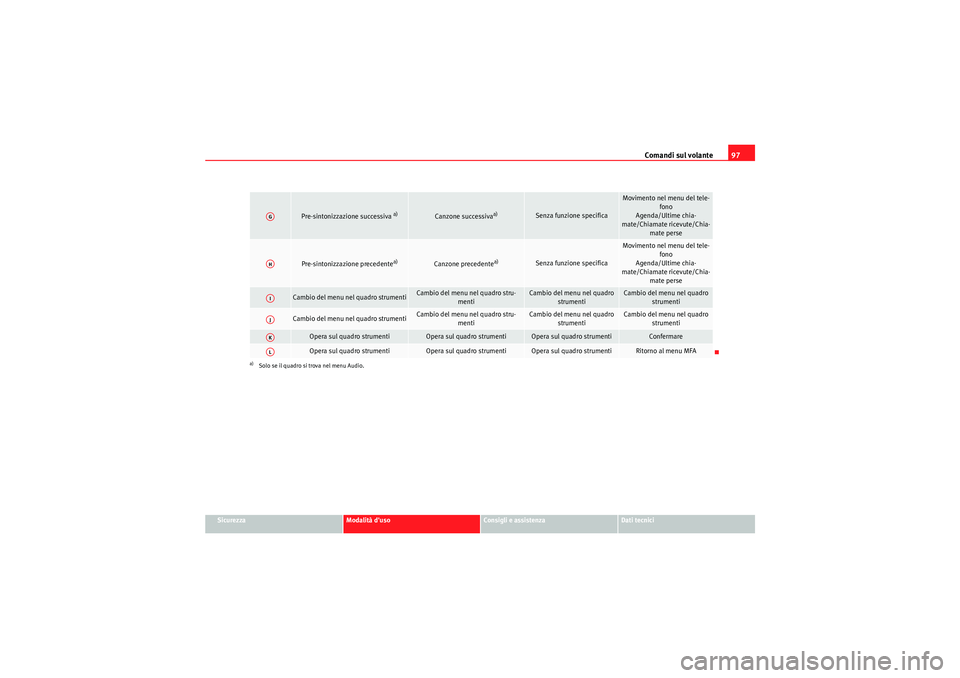

Comandi sul volante97
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Pre-sintonizzazione successiva
a)
Canzone successiva
a)
Senza funzione specifica
Movimento nel menu del tele-
fono
Agenda/Ultime chia-
mate/Chiamate ricevute/Chia- mate perse
Pre-sintonizzazione precedente
a)
Canzone precedente
a)
Senza funzione specifica
Movimento nel menu del tele- fono
Agenda/Ultime chia-
mate/Chiamate ricevute/Chia-
mate perse
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro stru- menti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro stru-
menti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
Confermare
Opera sul quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
Ritorno al menu MFA
a)Solo se il quadro si trova nel menu Audio.AGAHAIAJAKAL
Altea_IT.book Seite 97 Donnerstag, 26. August 2010 1:52 13

Comandi sul volante

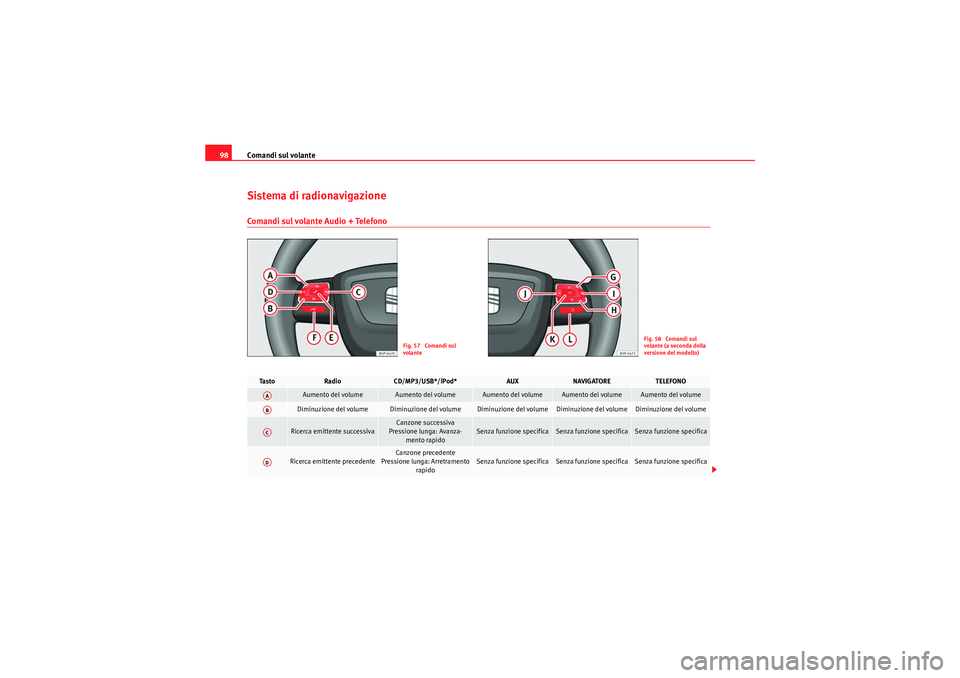

98Sistema di radionavigazioneComandi sul volante Audio + Telefono
Fig. 57 Comandi sul
volante
Fig. 58 Comandi sul
volante (a seconda della
versione del modello)
Ta s t o
Radio
CD/MP3/USB*/iPod*
AUX
NAVIGATORE
TELEFONO
Aumento del volume
Aumento del volume
Aumento del volume
Aumento del volume
Aumento del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Ricerca emittente successiva
Canzone successiva
Pressione lunga: Avanza-
mento rapido
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
Ricerca emittente precedente
Canzone precedente
Pressione lunga: Arretramento rapido
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
AAABACAD
Altea_IT.book Seite 98 Donnerstag, 26. August 2010 1:52 13
