Fusibles y lámparas

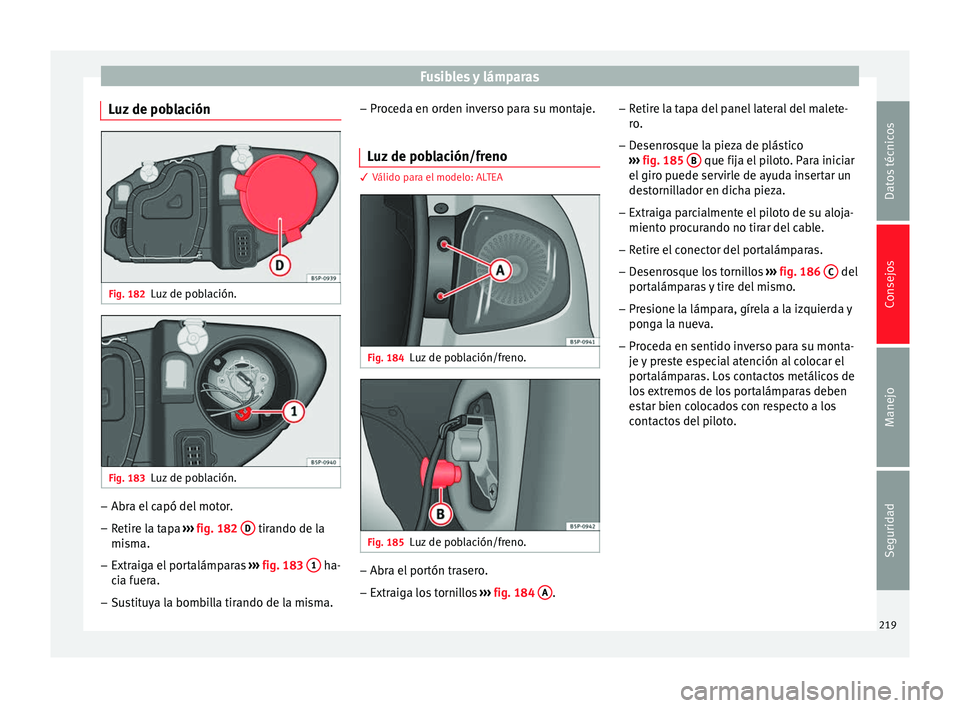

Luz de población Fig. 182
Luz de población. Fig. 183
Luz de población. –
Abra el capó del motor.
– Retire la tapa ››› fig. 182 D tirando de la
misma.
– Extraiga el portalámparas ››› fig. 183 1 ha-
cia fuera.
– Sustituya la bombilla tirando de la misma. –
Proceda en orden inverso para su montaje.
Luz de población/freno 3 Válido para el modelo: ALTEA
Fig. 184
Luz de población/freno. Fig. 185
Luz de población/freno. –
Abra el portón trasero.
– Extraiga los tornillos ››› fig. 184 A .–
Retire la tapa del panel lateral del malete-
ro.
– Desenrosque la pieza de plástico
››› fig. 185 B que fija el piloto. Para iniciar
el giro puede servirle de ayuda insertar un
destornillador en dicha pieza.
– Extraiga parcialmente el piloto de su aloja-
miento procurando no tirar del cable.
– Retire el conector del portalámparas.
– Desenrosque los tornillos ››› fig. 186 C del
portalámparas y tire del mismo.
– Presione la lámpara, gírela a la izquierda y
ponga la nueva.
– Proceda en sentido inverso para su monta-
je y preste especial atención al colocar el
portalámparas. Los contactos metálicos de
los extremos de los portalámparas deben
estar bien colocados con respecto a los
contactos del piloto.
219Datos técnicos
Consejos
Manejo
Seguridad

Consejos

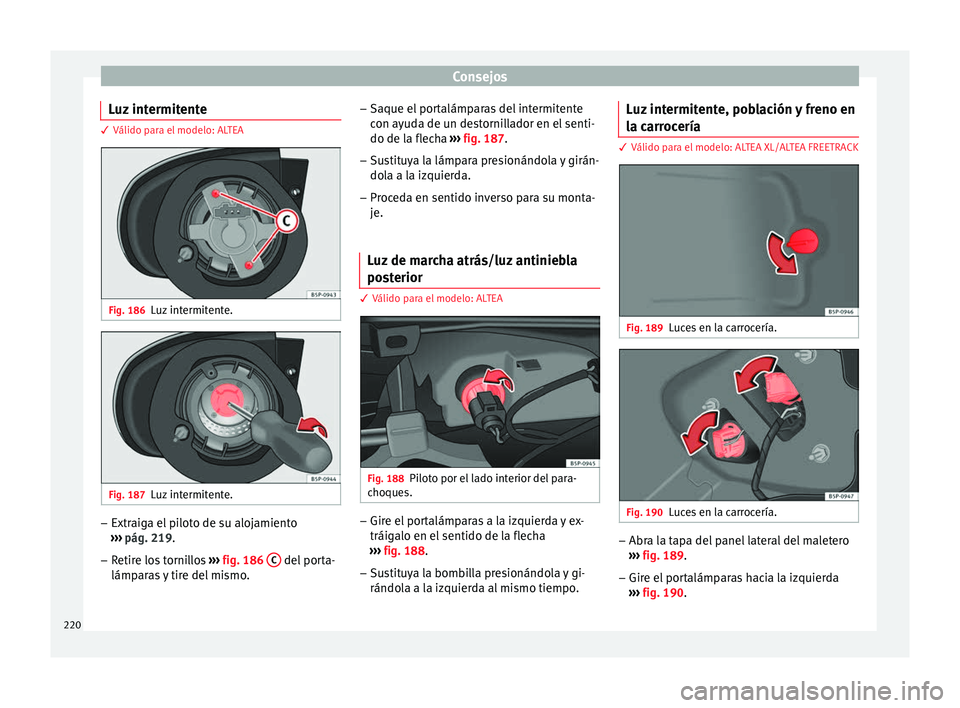

Luz intermitente 3 Válido para el modelo: ALTEA
Fig. 186
Luz intermitente. Fig. 187
Luz intermitente. –
Extraiga el piloto de su alojamiento
››› pág. 219 .
– Retir
e los tornillos ››› fig. 186 C del porta-
lámparas y tire del mismo. –
Saque el portalámparas del intermitente
con ayuda de un destornillador en el senti-
do de la flecha ››› fig. 187.
– Sustituya la lámpara presionándola y girán-
dola a la izquierda.
– Proceda en sentido inverso para su monta-
je.
Luz de marcha atrás/luz antiniebla
posterior 3 Válido para el modelo: ALTEA
Fig. 188
Piloto por el lado interior del para-
choques. –
Gire el portalámparas a la izquierda y ex-
tráigalo en el sentido de la flecha
››› fig. 188 .
– Su
stituya la bombilla presionándola y gi-
rándola a la izquierda al mismo tiempo. Luz intermitente, población y freno en
la carrocería 3 Válido para el modelo: ALTEA XL/ALTEA FREETRACK
Fig. 189
Luces en la carrocería. Fig. 190
Luces en la carrocería. –
Abra la tapa del panel lateral del maletero
››› fig. 189 .
– Gir e el
portalámparas hacia la izquierda
››› fig. 190.
220

Fusibles y lámparas
– Extraiga la lámpara fundida y cámbiela por
una nueva.
– Proceda en sentido inverso para su monta-
je y preste especial atención al colocar el
portalámparas.

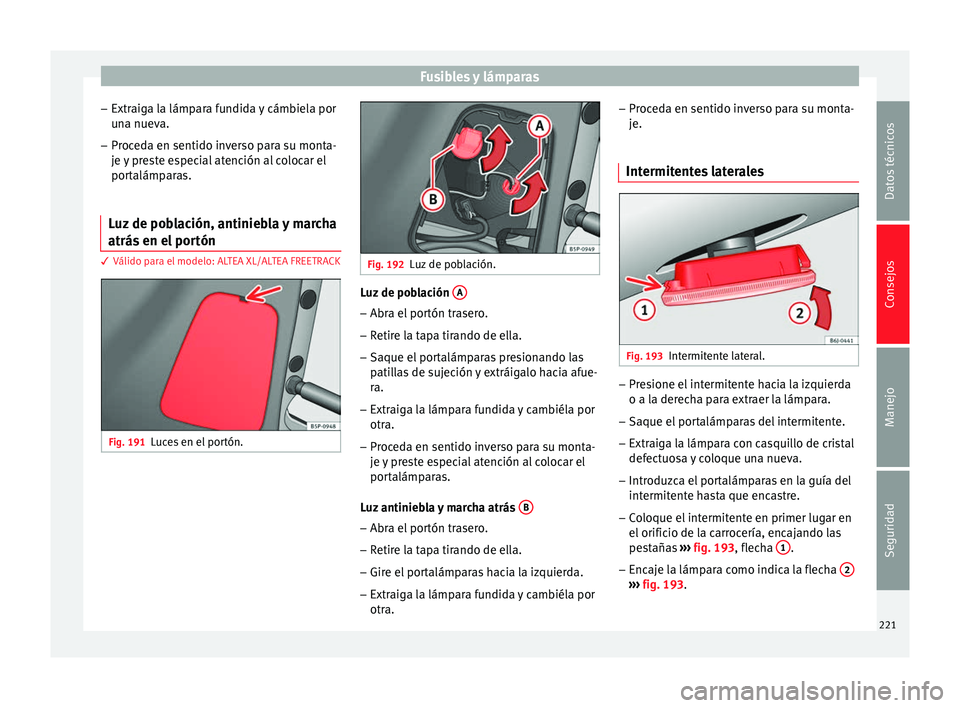

Luz de población, antiniebla y marcha
atrás en el portón 3
Válido para el modelo: ALTEA XL/ALTEA FREETRACK Fig. 191
Luces en el portón. Fig. 192
Luz de población. Luz de población
A –
Abra el portón trasero.
– Retire la tapa tirando de ella.
– Saque el portalámparas presionando las
patillas de sujeción y extráigalo hacia afue-
ra.
– Extraiga la lámpara fundida y cambiéla por
otra.
– Proceda en sentido inverso para su monta-
je y preste especial atención al colocar el
portalámparas.
Luz antiniebla y marcha atrás B –
Abra el portón trasero.
– Retire la tapa tirando de ella.
– Gire el portalámparas hacia la izquierda.
– Extraiga la lámpara fundida y cambiéla por
otra. –
Proceda en sentido inverso para su monta-
je.
Intermitentes laterales Fig. 193
Intermitente lateral. –
Presione el intermitente hacia la izquierda
o a la derecha para extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal
defectuosa y coloque una nueva.
– Introduzca el portalámparas en la guía del
intermitente hasta que encastre.
– Coloque el intermitente en primer lugar en
el orificio de la carrocería, encajando las
pestañas ››› fig. 193 , flecha 1 .
– Encaje la lámpara como indica la flecha 2 ›››
fig. 193 .
221Datos técnicos
Consejos
Manejo
Seguridad

Consejos

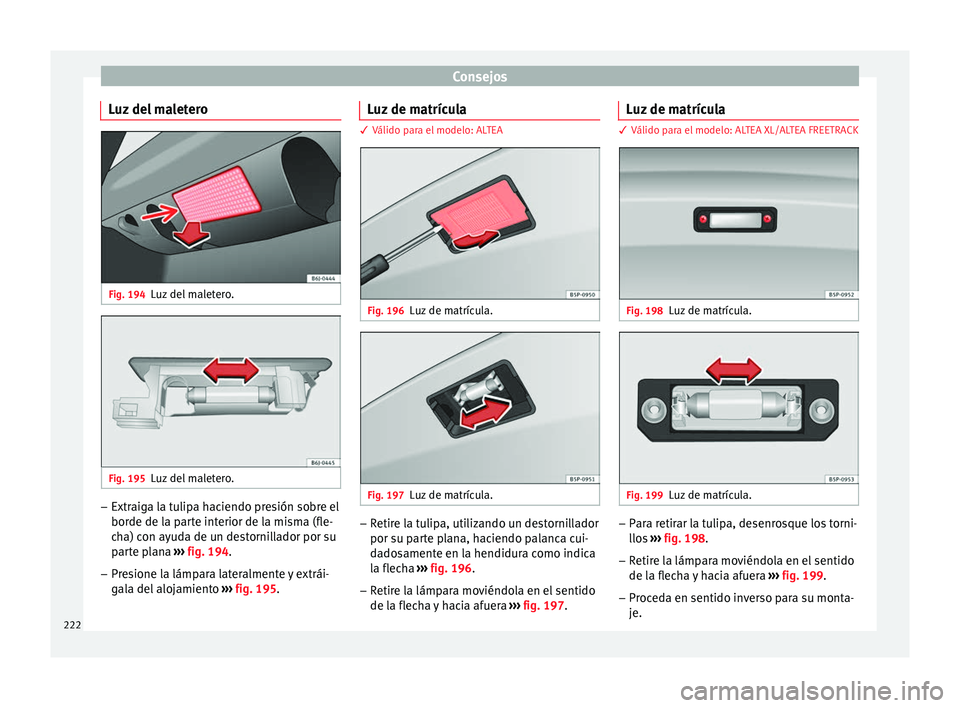

Luz del maletero Fig. 194
Luz del maletero. Fig. 195
Luz del maletero. –
Extraiga la tulipa haciendo presión sobre el
borde de la parte interior de la misma (fle-
cha) con ayuda de un destornillador por su
parte plana ››› fig. 194.
– Presione la lámpara lateralmente y extrái-
gala del alojamiento ››› fig. 195 . L
uz de matrícula 3 Válido para el modelo: ALTEA
Fig. 196
Luz de matrícula. Fig. 197
Luz de matrícula. –
Retire la tulipa, utilizando un destornillador
por su parte plana, haciendo palanca cui-
dadosamente en la hendidura como indica
la flecha ››› fig. 196 .
– Retir

e la lámpara moviéndola en el sentido
de la flecha y hacia afuera ››› fig. 197 . Luz de matrícula 3
Válido para el modelo: ALTEA XL/ALTEA FREETRACK Fig. 198
Luz de matrícula. Fig. 199
Luz de matrícula. –
Para retirar la tulipa, desenrosque los torni-
llos ››› fig. 198 .
– Retir

e la lámpara moviéndola en el sentido
de la flecha y hacia afuera ››› fig. 199.
– Proc

eda en sentido inverso para su monta-
je.
222

Fusibles y lámparas

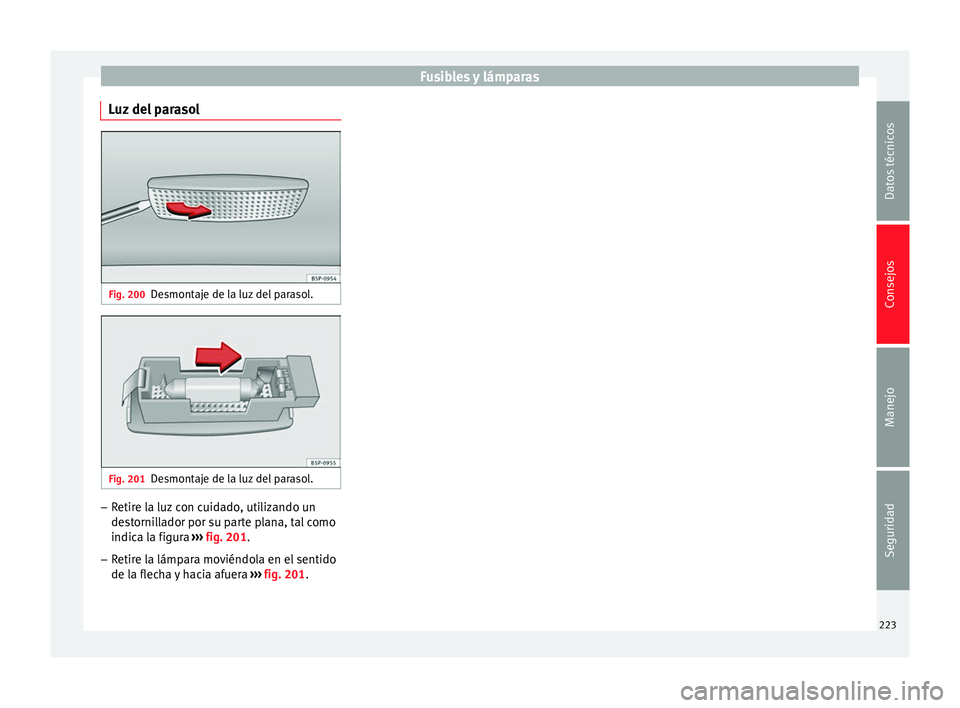

Luz del parasol Fig. 200
Desmontaje de la luz del parasol. Fig. 201
Desmontaje de la luz del parasol. –
Retire la luz con cuidado, utilizando un
destornillador por su parte plana, tal como
indica la figura ››› fig. 201 .
– Retir
e la lámpara moviéndola en el sentido
de la flecha y hacia afuera ››› fig. 201.
223
Datos técnicos
Consejos
Manejo
Seguridad

Datos técnicos
Datos técnicos

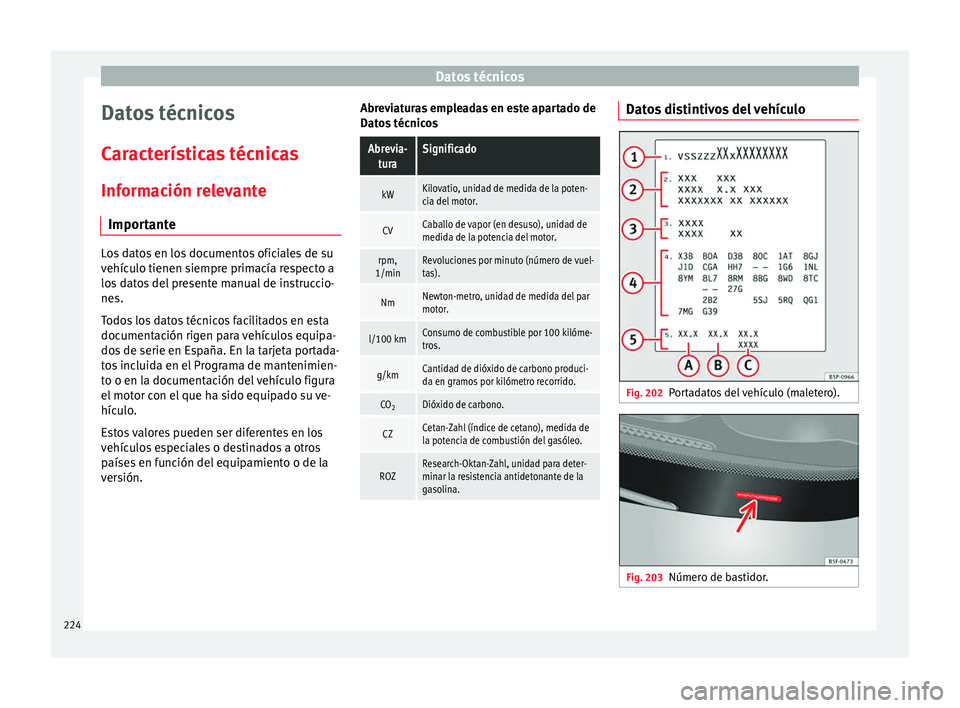

Características técnicas
Información relevante Importante Los datos en los documentos oficiales de su
vehículo tienen siempre primacía respecto a
los datos del presente manual de instruccio-
nes.
Todos los datos técnicos facilitados en esta
documentación rigen para vehículos equipa-
dos de serie en España. En la tarjeta portada-
tos incluida en el Programa de mantenimien-
to o en la documentación del vehículo figura
el motor con el que ha sido equipado su ve-
hículo.
Estos valores pueden ser diferentes en los
vehículos especiales o destinados a otros
países en función del equipamiento o de la
versión.
Abreviaturas empleadas en este apartado de
Datos técnicosAbrevia-
turaSignificado
kWKilovatio, unidad de medida de la poten-
cia del motor.
CVCaballo de vapor (en desuso), unidad de
medida de la potencia del motor.
rpm,
1/minRevoluciones por minuto (número de vuel-
tas).
NmNewton-metro, unidad de medida del par
motor.
l/100 kmConsumo de combustible por 100 kilóme-
tros.
g/kmCantidad de dióxido de carbono produci-
da en gramos por kilómetro recorrido.
CO 2Dióxido de carbono.
CZCetan-Zahl (índice de cetano), medida de
la potencia de combustión del gasóleo.
ROZResearch-Oktan-Zahl, unidad para deter-
minar la resistencia antidetonante de la
gasolina. Datos distintivos del vehículo
Fig. 202
Portadatos del vehículo (maletero). Fig. 203
Número de bastidor.224

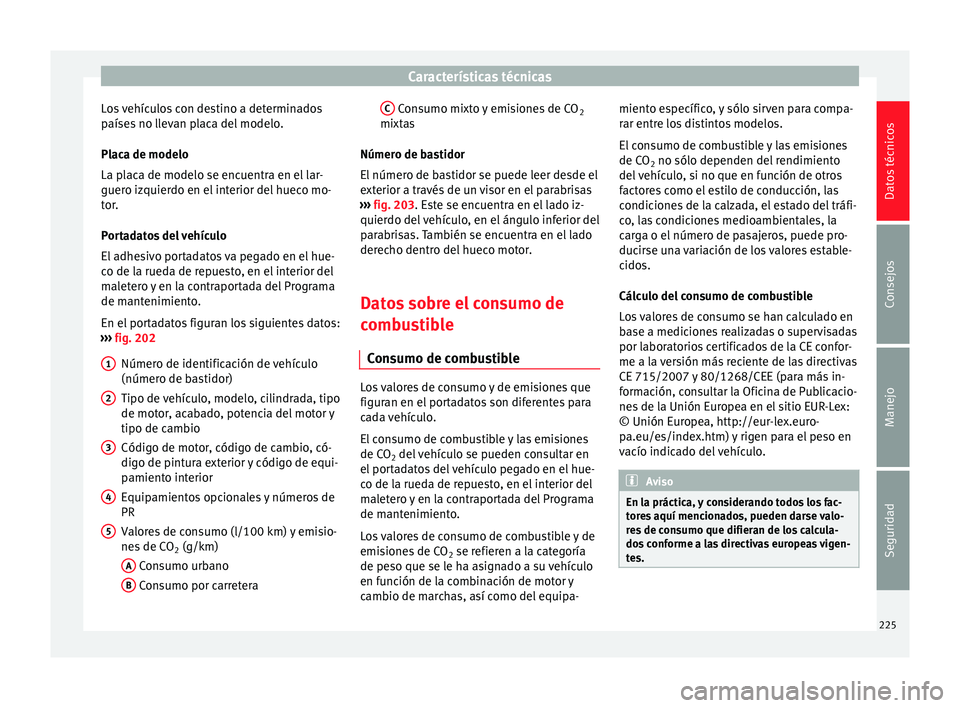

Características técnicas
Los vehículos con destino a determinados
países no llevan placa del modelo.
Placa de modelo
La placa de modelo se encuentra en el lar-
guero izquierdo en el interior del hueco mo-
tor.
Portadatos del vehículo
El adhesivo portadatos va pegado en el hue-
co de la rueda de repuesto, en el interior del
maletero y en la contraportada del Programa
de mantenimiento.
En el portadatos figuran los siguientes datos:
››› fig. 202
Número de identificación de vehículo
(número de bastidor)
Tipo de vehículo, modelo, cilindrada, tipo
de motor, acabado, potencia del motor y
tipo de cambio
Código de motor, código de cambio, có-
digo de pintura exterior y código de equi-
pamiento interior
Equipamientos opcionales y números de
PR
Valores de consumo (l/100 km) y emisio-
nes de CO 2 (g/km)
A Consumo urbano
B Consumo por carretera
1 2
3
4
5 C
Consumo mixto y emisiones de CO
2
mixtas
Número de bastidor
El número de bastidor se puede leer desde el
exterior a través de un visor en el parabrisas
››› fig. 203 . Este se encuentra en el lado iz-
quier do del
vehículo, en el ángulo inferior del
parabrisas. También se encuentra en el lado
derecho dentro del hueco motor.
Datos sobre el consumo de
combustible Consumo de combustible Los valores de consumo y de emisiones que
figuran en el portadatos son diferentes para
cada vehículo.
El consumo de combustible y las emisiones
de CO
2 del vehículo se pueden consultar en
el portadatos del vehículo pegado en el hue-
co de la rueda de repuesto, en el interior del
maletero y en la contraportada del Programa
de mantenimiento.
Los valores de consumo de combustible y de
emisiones de CO 2 se refieren a la categoría
de peso que se le ha asignado a su vehículo
en función de la combinación de motor y
cambio de marchas, así como del equipa- miento específico, y sólo sirven para compa-
rar entre los distintos modelos.
El consumo de combustible y las emisiones
de CO
2 no sólo dependen del rendimiento
del vehículo, si no que en función de otros
factores como el estilo de conducción, las
condiciones de la calzada, el estado del tráfi-
co, las condiciones medioambientales, la
carga o el número de pasajeros, puede pro-
ducirse una variación de los valores estable-
cidos.
Cálculo del consumo de combustible
Los valores de consumo se han calculado en
base a mediciones realizadas o supervisadas
por laboratorios certificados de la CE confor-
me a la versión más reciente de las directivas
CE 715/2007 y 80/1268/CEE (para más in-
formación, consultar la Oficina de Publicacio-
nes de la Unión Europea en el sitio EUR-Lex:
© Unión Europea, http://eur-lex.euro-
pa.eu/es/index.htm) y rigen para el peso en
vacío indicado del vehículo. Aviso
En la práctica, y considerando todos los fac-
tores aquí mencionados, pueden darse valo-
res de consumo que difieran de los calcula-
dos conforme a las directivas europeas vigen-
tes. 225Datos técnicos
Consejos
Manejo
Seguridad

Datos técnicos

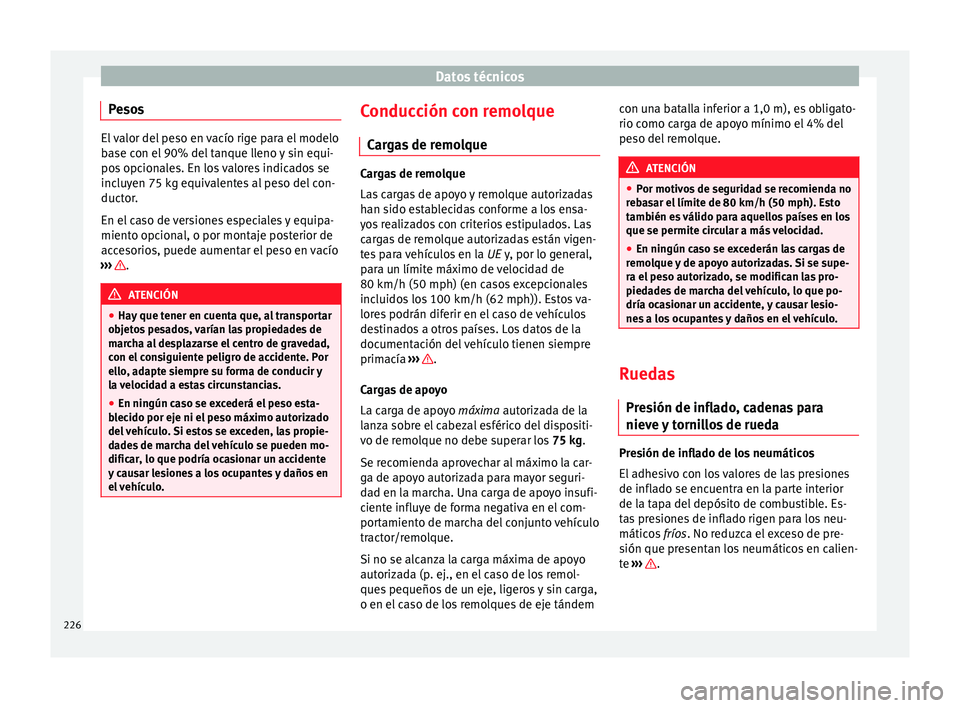

Pesos El valor del peso en vacío rige para el modelo
base con el 90% del tanque lleno y sin equi-
pos opcionales. En los valores indicados se
incluyen 75 kg equivalentes al peso del con-
ductor.
En el caso de versiones especiales y equipa-
miento opcional, o por montaje posterior de
accesorios, puede aumentar el peso en vacío
››› .
ATENCIÓN
● Hay que tener en cuenta que, al transportar
objetos pesados, varían las propiedades de
marcha al desplazarse el centro de gravedad,
con el consiguiente peligro de accidente. Por
ello, adapte siempre su forma de conducir y
la velocidad a estas circunstancias.
● En ningún caso se excederá el peso esta-
blecido por eje ni el peso máximo autorizado
del vehículo. Si estos se exceden, las propie-
dades de marcha del vehículo se pueden mo-
dificar, lo que podría ocasionar un accidente
y causar lesiones a los ocupantes y daños en
el vehículo. Conducción con remolque
Cargas de remolque Cargas de remolque
Las cargas de apoyo y remolque autorizadas
han sido establecidas conforme a los ensa-
yos realizados con criterios estipulados. Las
cargas de remolque autorizadas están vigen-
tes para vehículos en la
UE y, por lo general,
p ar
a un límite máximo de velocidad de
80 km/h (50 mph) (en casos excepcionales
incluidos los 100 km/h (62 mph)). Estos va-
lores podrán diferir en el caso de vehículos
destinados a otros países. Los datos de la
documentación del vehículo tienen siempre
primacía ››› .
Cargas de apoyo
La carga de apoyo máxima
autorizada de la
l

anza sobre el cabezal esférico del dispositi-
vo de remolque no debe superar los 75 kg.
Se rec

omienda aprovechar al máximo la car-
ga de apoyo autorizada para mayor seguri-
dad en la marcha. Una carga de apoyo insufi-
ciente influye de forma negativa en el com-
portamiento de marcha del conjunto vehículo
tractor/remolque.
Si no se alcanza la carga máxima de apoyo
autorizada (p. ej., en el caso de los remol-
ques pequeños de un eje, ligeros y sin carga,
o en el caso de los remolques de eje tándem con una batalla inferior a 1,0 m), es obligato-
rio como carga de apoyo mínimo el 4% del
peso del remolque.
ATENCIÓN
● Por motivos de seguridad se recomienda no
rebasar el límite de 80 km/h (50 mph). Esto
también es válido para aquellos países en los
que se permite circular a más velocidad.
● En ningún caso se excederán las cargas de
remolque y de apoyo autorizadas. Si se supe-
ra el peso autorizado, se modifican las pro-
piedades de marcha del vehículo, lo que po-
dría ocasionar un accidente, y causar lesio-
nes a los ocupantes y daños en el vehículo. Ruedas
Presión de inflado, cadenas para
nieve y tornillos de rueda Presión de inflado de los neumáticos
El adhesivo con los valores de las presiones
de inflado se encuentra en la parte interior
de la tapa del depósito de combustible. Es-
tas presiones de inflado rigen para los neu-
máticos
fríos. No reduzca el exceso de pre-
s ión que pr

esentan los neumáticos en calien-
te ››› .
226

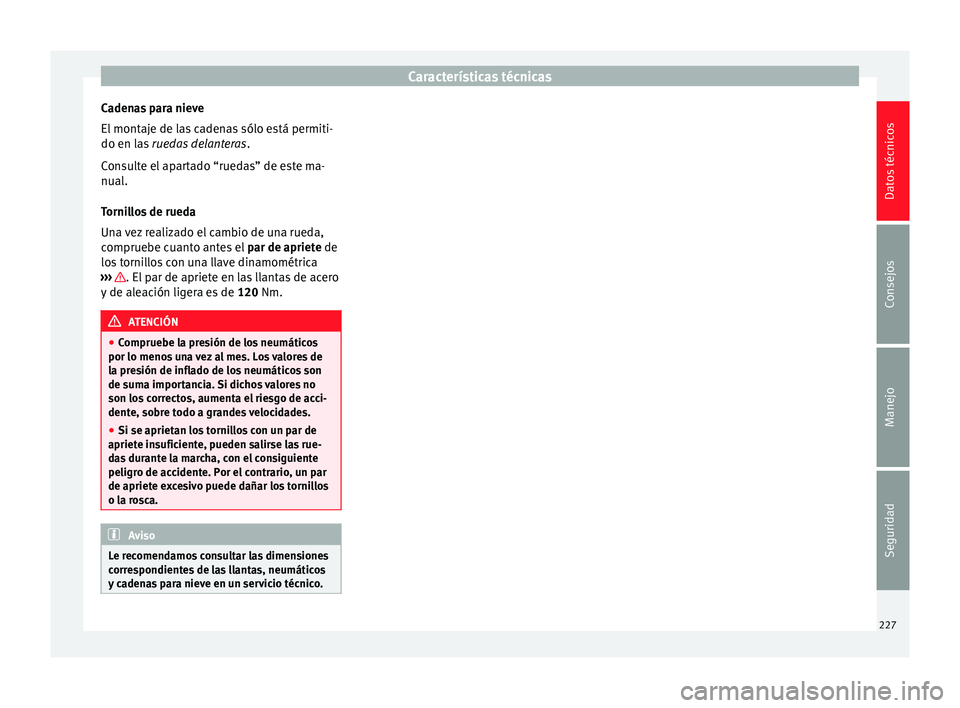

Características técnicas
Cadenas para nieve
El montaje de las cadenas sólo está permiti-
do en las ruedas delanteras .
Consulte el apartado “ruedas” de este ma-
nual.
Tornillos de rueda
Una vez realizado el cambio de una rueda,
compruebe cuanto antes el par de apriete de
lo s
tornillos con una llave dinamométrica
››› . El par de apriete en las llantas de acero
y de aleación ligera es de 120 Nm. ATENCIÓN
● Compruebe la presión de los neumáticos
por lo menos una vez al mes. Los valores de
la presión de inflado de los neumáticos son
de suma importancia. Si dichos valores no
son los correctos, aumenta el riesgo de acci-
dente, sobre todo a grandes velocidades.
● Si se aprietan los tornillos con un par de
apriete insuficiente, pueden salirse las rue-
das durante la marcha, con el consiguiente
peligro de accidente. Por el contrario, un par
de apriete excesivo puede dañar los tornillos
o la rosca. Aviso
Le recomendamos consultar las dimensiones
correspondientes de las llantas, neumáticos
y cadenas para nieve en un servicio técnico. 227
Datos técnicos
Consejos
Manejo
Seguridad

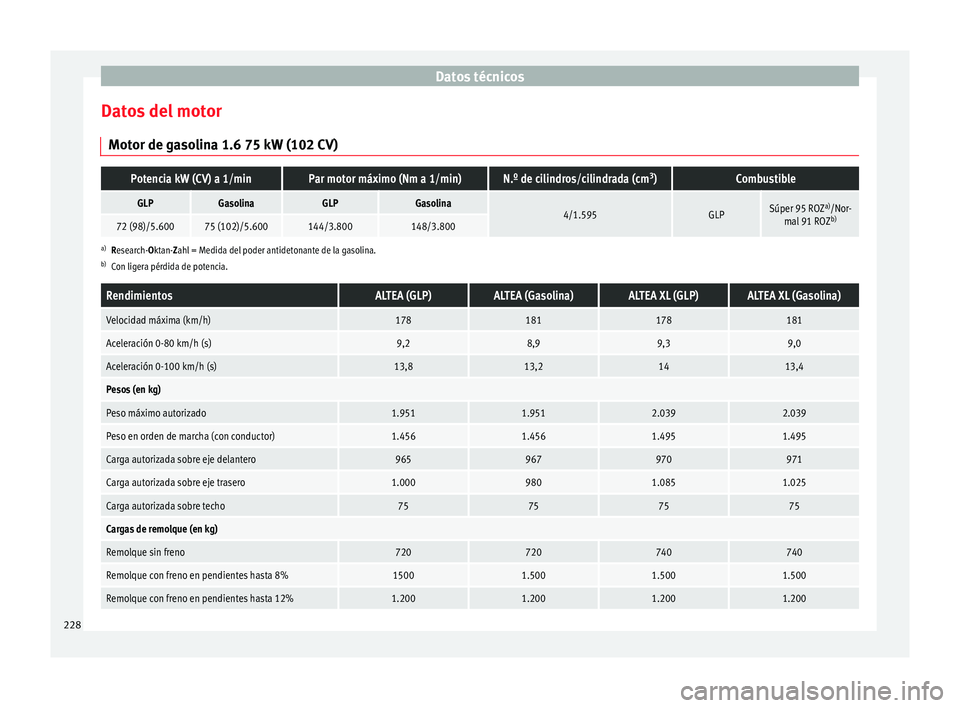

Datos técnicos
Datos del motor Motor de gasolina 1.6 75 kW (102 CV)Potencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
GLPGasolinaGLPGasolina4/1.595GLPSúper 95 ROZ a)
/Nor-
mal 91 ROZ b)
72 (98)/5.60075 (102)/5.600144/3.800148/3.800
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia.
RendimientosALTEA (GLP)ALTEA (Gasolina)ALTEA XL (GLP)ALTEA XL (Gasolina)
Velocidad máxima (km/h)178181178181
Aceleración 0-80 km/h (s)9,28,99,39,0
Aceleración 0-100 km/h (s)13,813,21413,4
Pesos (en kg)
Peso máximo autorizado1.9511.9512.0392.039
Peso en orden de marcha (con conductor)1.4561.4561.4951.495
Carga autorizada sobre eje delantero965967970971
Carga autorizada sobre eje trasero1.0009801.0851.025
Carga autorizada sobre techo75757575
Cargas de remolque (en kg)
Remolque sin freno720720740740
Remolque con freno en pendientes hasta 8%15001.5001.5001.500
Remolque con freno en pendientes hasta 12%1.2001.2001.2001.200 228
