Seat Altea Freetrack 2007 Betriebsanleitung (in German)

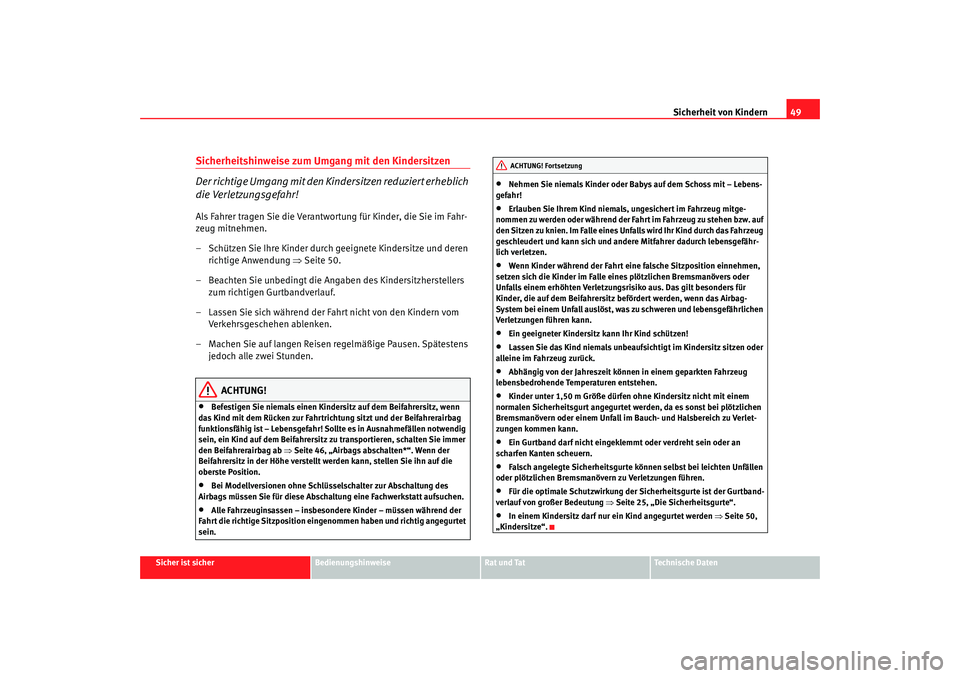

Sicherheit von Kindern49
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sicherheitshinweise zum Umgang mit den Kindersitzen
Der richtige Umgang mit den Kindersitzen reduziert erheblich
die Verletzungsgefahr!Als Fahrer tragen Sie die Verantwortung für Kinder, die Sie im Fahr-
zeug mitnehmen.
– Schützen Sie Ihre Kinder durch geeignete Kindersitze und deren
richtige Anwendung ⇒Seite 50.
– Beachten Sie unbedingt die Angaben des Kindersitzherstellers zum richtigen Gurtbandverlauf.
– Lassen Sie sich während der Fahrt nicht von den Kindern vom Verkehrsgeschehen ablenken.
– Machen Sie auf langen Reisen regelmäßige Pausen. Spätestens jedoch alle zwei Stunden.
ACHTUNG!
•
Befestigen Sie niemals einen Kind ersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, ein Kind auf dem Beifahrersitz zu transportieren, schalten Sie immer
den Beifahrerairbag ab ⇒ Seite 46, „Airbags abschalten*“. Wenn der
Beifahrersitz in der Höhe verstellt werden kann, stellen Sie ihn auf die
oberste Position.
•
Bei Modellversionen ohne Schlüsselschalter zur Abschaltung des
Airbags müssen Sie für diese Abschaltung eine Fachwerkstatt aufsuchen.
•
Alle Fahrzeuginsassen – insbesondere Kinder – müssen während der
Fahrt die richtige Sitzposition eingenommen haben und richtig angegurtet
sein.
•
Nehmen Sie niemals Kinder oder Babys auf dem Schoss mit – Lebens-
gefahr!
•
Erlauben Sie Ihrem Kind niemals, ungesichert im Fahrzeug mitge-
nommen zu werden oder während der Fahrt im Fahrzeug zu stehen bzw. auf
den Sitzen zu knien. Im Falle eines Unfalls wird Ihr Kind durch das Fahrzeug
geschleudert und kann sich und and ere Mitfahrer dadurch lebensgefähr-
lich verletzen.
•
Wenn Kinder während der Fahrt eine falsche Sitzposition einnehmen,
setzen sich die Kinder im Falle eines plötzlichen Bremsmanövers oder
Unfalls einem erhöhten Verletzungsrisiko aus. Das gilt besonders für
Kinder, die auf dem Beifahrersitz befördert werden, wenn das Airbag-
System bei einem Unfall auslöst, was zu schweren und lebensgefährlichen
Verletzungen führen kann.
•
Ein geeigneter Kindersitz kann Ihr Kind schützen!
•
Lassen Sie das Kind niemals unbeaufsichtigt im Kindersitz sitzen oder
alleine im Fahrzeug zurück.
•
Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
•
Kinder unter 1,50 m Größe dürfen ohne Kindersitz nicht mit einem
normalen Sicherheitsgurt angegurtet we rden, da es sonst bei plötzlichen
Bremsmanövern oder einem Unfall im Bauch- und Halsbereich zu Verlet-
zungen kommen kann.
•
Ein Gurtband darf nicht eingeklemmt oder verdreht sein oder an
scharfen Kanten scheuern.
•
Falsch angelegte Sicherheitsgurte können selbst bei leichten Unfällen
oder plötzlichen Bremsmanövern zu Verletzungen führen.
•
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurtband-
verlauf von großer Bedeutung ⇒Seite 25, „Die Sicherheitsgurte“.
•
In einem Kindersitz darf nur ein Kind angegurtet werden ⇒Seite 50,
„Kindersitze“.ACHTUNG! Fortsetzung
altea_xl aleman.book Seite 49 Donnerstag, 12. April 2007 6:54 18

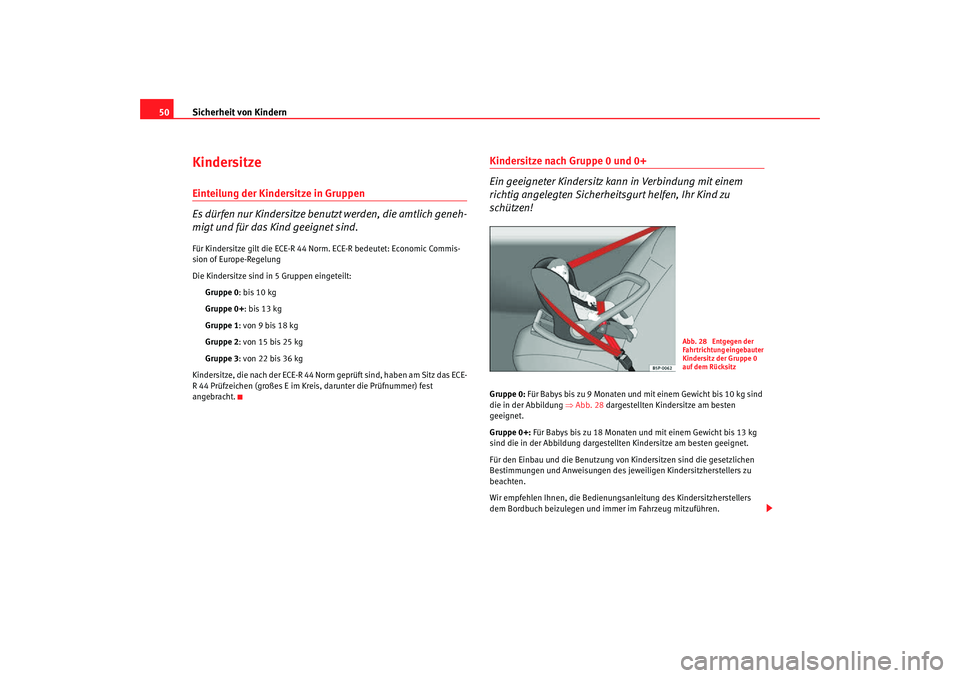

Sicherheit von Kindern
50KindersitzeEinteilung der Kindersitze in Gruppen
Es dürfen nur Kindersitze benutzt werden, die amtlich geneh-
migt und für das Kind geeignet sind.Für Kindersitze gilt die ECE-R 44 Norm. ECE-R bedeutet: Economic Commis-
sion of Europe-Regelung
Die Kindersitze sind in 5 Gruppen eingeteilt:
Gruppe 0 : bis 10 kg
Gruppe 0+ : bis 13 kg
Gruppe 1 : von 9 bis 18 kg
Gruppe 2 : von 15 bis 25 kg
Gruppe 3 : von 22 bis 36 kg
Kindersitze, die nach der ECE-R 44 Norm geprüft sind, haben am Sitz das ECE-
R 44 Prüfzeichen (großes E im Kreis, darunter die Prüfnummer) fest
angebracht.
Kindersitze nach Gruppe 0 und 0+
Ein geeigneter Kindersitz ka nn in Verbindung mit einem
richtig angelegten Sicherheit sgurt helfen, Ihr Kind zu
schützen!Gruppe 0: Für Babys bis zu 9 Monaten und mit einem Gewicht bis 10 kg sind
die in der Abbildung ⇒Abb. 28 dargestellten Kindersitze am besten
geeignet.
Gruppe 0+: Für Babys bis zu 18 Monaten und mit einem Gewicht bis 13 kg
sind die in der Abbildung dargestellten Kindersitze am besten geeignet.
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungs anleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Abb. 28 Entgegen der
Fahrtrichtung eingebauter
Kindersitz der Gruppe 0
auf dem Rücksitz
altea_xl aleman.book Seite 50 Donnerstag, 12. April 2007 6:54 18

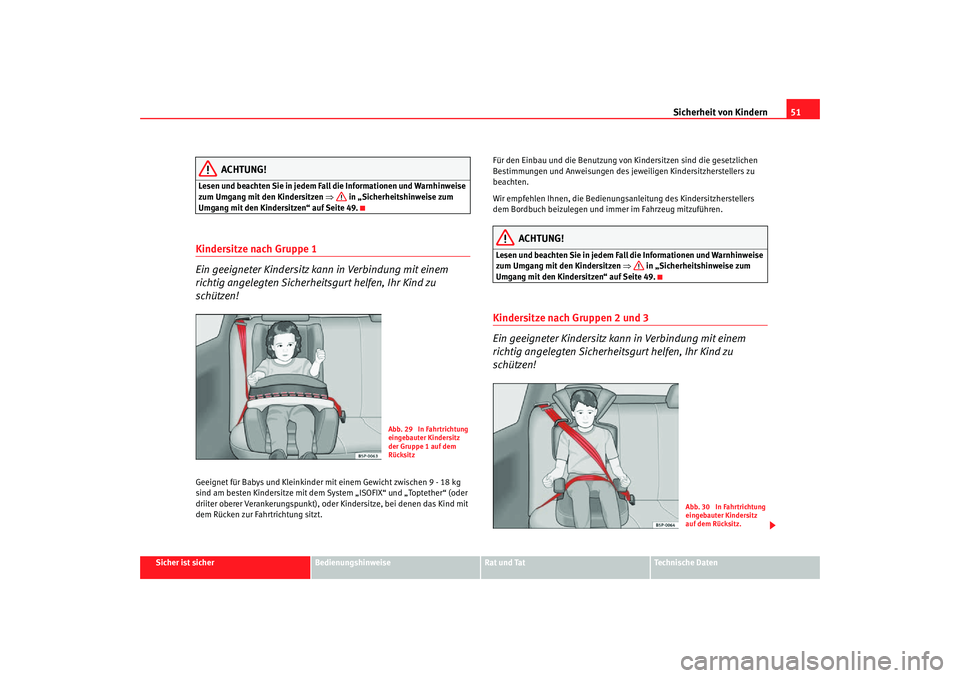

Sicherheit von Kindern51
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise zum
Umgang mit den Kindersitzen“ auf Seite 49.Kindersitze nach Gruppe 1
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!Geeignet für Babys und Kleinkinder mi t einem Gewicht zwischen 9 - 18 kg
sind am besten Kindersitze mit dem Sy stem „ISOFIX“ und „Toptether“ (oder
driiter oberer Verankerungspunkt), oder Kindersitze, bei denen das Kind mit
dem Rücken zur Fahrtrichtung sitzt. Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungs
anleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise zum
Umgang mit den Kindersitzen“ auf Seite 49.Kindersitze nach Gruppen 2 und 3
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!
Abb. 29 In Fahrtrichtung
eingebauter Kindersitz
der Gruppe 1 auf dem
Rücksitz
Abb. 30 In Fahrtrichtung
eingebauter Kindersitz
auf dem Rücksitz.
altea_xl aleman.book Seite 51 Donnerstag, 12. April 2007 6:54 18

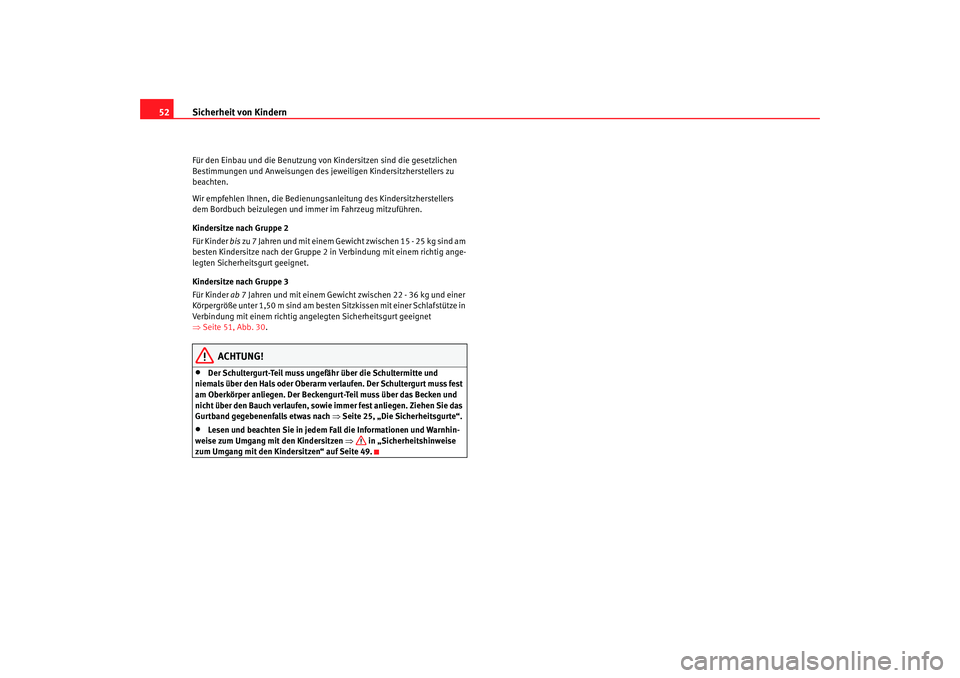

Sicherheit von Kindern
52Für den Einbau und die Benutzung von Ki ndersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Kindersitze nach Gruppe 2
Für Kinder bis zu 7 Jahren und mit einem Gewicht zwischen 15 - 25 kg sind am
besten Kindersitze nach der Gruppe 2 in Verbindung mit einem richtig ange-
legten Sicherheitsgurt geeignet.
Kindersitze nach Gruppe 3
Für Kinder ab 7 Jahren und mit einem Gewicht zwischen 22 - 36 kg und einer
Körpergröße unter 1,50 m sind am besten Sitzkissen mit einer Schlafstütze in
Verbindung mit einem richtig ange legten Sicherheitsgurt geeignet
⇒ Seite 51, Abb. 30 .
ACHTUNG!
•
Der Schultergurt-Teil muss ungefähr über die Schultermitte und
niemals über den Hals oder Oberarm verlaufen. Der Schultergurt muss fest
am Oberkörper anliegen. Der Beckengurt-Teil muss über das Becken und
nicht über den Bauch verlaufen, sowie immer fest anliegen. Ziehen Sie das
Gurtband gegebenenfalls etwas nach ⇒ Seite 25, „Die Sicherheitsgurte“.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit den Kindersitzen“ auf Seite 49.
altea_xl aleman.book Seite 52 Donnerstag, 12. April 2007 6:54 18

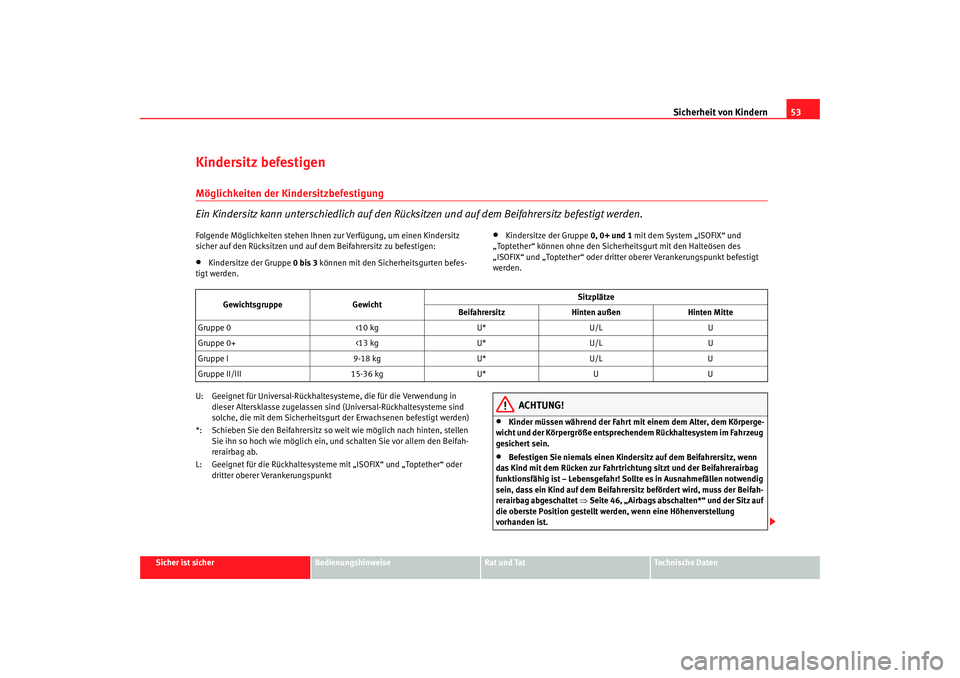

Sicherheit von Kindern53
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Kindersitz befestigenMöglichkeiten der Kindersitzbefestigung
Ein Kindersitz kann unterschiedlich auf den Rücksitzen und auf dem Beifahrersitz befestigt werden.Folgende Möglichkeiten stehen Ihnen zur Verfügung, um einen Kindersitz
sicher auf den Rücksitzen und auf dem Beifahrersitz zu befestigen:•
Kindersitze der Gruppe 0 bis 3 können mit den Sich erheitsgurten befes-
tigt werden.
•
Kindersitze der Gruppe 0, 0+ und 1 mit dem System „ISOFIX“ und
„Toptether“ können ohne den Sicher heitsgurt mit den Halteösen des
„ISOFIX“ und „Toptether“ oder dritte r oberer Verankerungspunkt befestigt
werden.
U: Geeignet für Universal-Rückhaltesysteme, die für die Verwendung in dieser Altersklasse zugelassen sind (Universal-Rückhaltesysteme sind
solche, die mit dem Sicherheitsgurt der Erwachsenen befestigt werden)
*: Schieben Sie den Beifahrersitz so weit wie möglich nach hinten, stellen Sie ihn so hoch wie möglich ein, und schalten Sie vor allem den Beifah-
rerairbag ab.
L: Geeignet für die Rückhaltesysteme mit „ISOFIX“ und „Toptether“ oder
dritter oberer Verankerungspunkt
ACHTUNG!
•
Kinder müssen während der Fahrt mit einem dem Alter, dem Körperge-
wicht und der Körpergröße entsprechendem Rückhaltesystem im Fahrzeug
gesichert sein.
•
Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, dass ein Kind auf dem Beifahrersitz befördert wird, muss der Beifah-
rerairbag abgeschaltet ⇒Seite 46, „Airbags abschalten*“ und der Sitz auf
die oberste Position gestellt werden, wenn eine Höhenverstellung
vorhanden ist.
Gewichtsgruppe
Gewicht Sitzplätze
Beifahrersitz Hinten außen Hinten Mitte
Gruppe 0 <10 kgU*U/L U
Gruppe 0+ <13 kgU*U/L U
Gruppe I 9-18 kgU*U/L U
Gruppe II/III 15-36 kgU*UU
altea_xl aleman.book Seite 53 Donnerstag, 12. April 2007 6:54 18

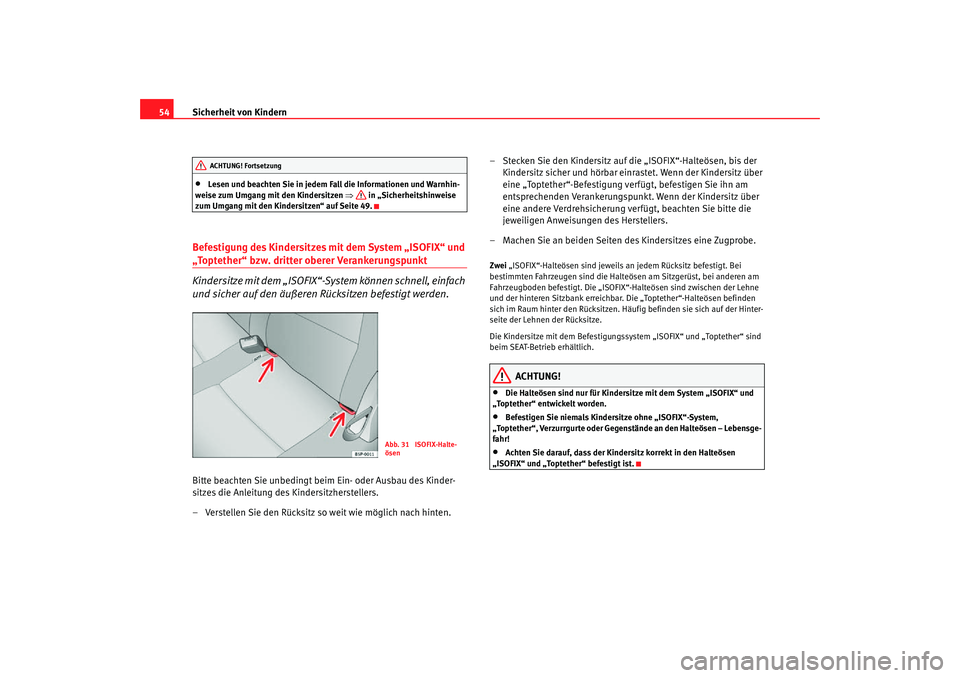

Sicherheit von Kindern
54•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit den Kindersitzen“ auf Seite 49.
Befestigung des Kindersitzes mit dem System „ISOFIX“ und „Toptether“ bzw. dritter oberer Verankerungspunkt
Kindersitze mit dem „ISOFIX“-System können schnell, einfach
und sicher auf den äußeren Rücksitzen befestigt werden.Bitte beachten Sie unbedingt beim Ein- oder Ausbau des Kinder-
sitzes die Anleitung des Kindersitzherstellers.
– Verstellen Sie den Rücksitz so weit wie möglich nach hinten. – Stecken Sie den Kindersitz auf die „ISOFIX“-Halteösen, bis der
Kindersitz sicher und hörbar einrastet. Wenn der Kindersitz über
eine „Toptether“-Befestigung verfügt, befestigen Sie ihn am
entsprechenden Verankerungspunkt. Wenn der Kindersitz über
eine andere Verdrehsicherung verfügt, beachten Sie bitte die
jeweiligen Anweisungen des Herstellers.
– Machen Sie an beiden Seiten des Kindersitzes eine Zugprobe.
Zwei „ISOFIX“-Halteös en sind jeweils an jedem Rücksitz befestigt. Bei
bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst, bei anderen am
Fahrzeugboden befestigt. Die „ISOFIX“ -Halteösen sind zwischen der Lehne
und der hinteren Sitzbank erreichbar . Die „Toptether“-Halteösen befinden
sich im Raum hinter den Rücksitzen. Häufig befinden sie sich auf der Hinter-
seite der Lehnen der Rücksitze.
Die Kindersitze mit dem Befestigungssys tem „ISOFIX“ und „Toptether“ sind
beim SEAT-Betrieb erhältlich.
ACHTUNG!
•
Die Halteösen sind nur für Kindersitze mit dem System „ISOFIX“ und
„Toptether“ entwickelt worden.
•
Befestigen Sie niemals Kindersitze ohne „ISOFIX“-System,
„Toptether“, Verzurrgurte oder Geg enstände an den Halteösen – Lebensge-
fahr!
•
Achten Sie darauf, dass der Kindersitz korrekt in den Halteösen
„ISOFIX“ und „Toptether“ befestigt ist.
ACHTUNG! Fortsetzung
Abb. 31 ISOFIX-Halte-
ösen
altea_xl aleman.book Seite 54 Donnerstag, 12. April 2007 6:54 18

55
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
altea_xl aleman.book Seite 55 Donnerstag, 12. April 2007 6:54 18

56

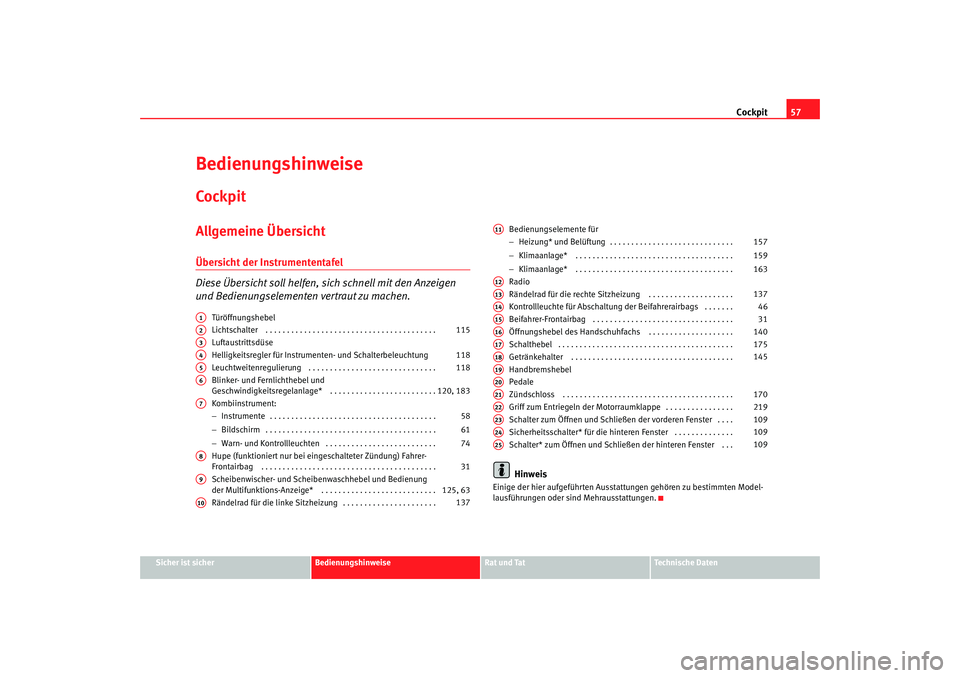

Abb. 32 Instrumententafelaltea_xl aleman.book Seite 56 Donnerstag, 12. April 2007 6:54 18

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
BedienungshinweiseCockpitAllgemeine ÃœbersichtÃœbersicht der Instrumententafel
Diese Ãœbersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luftaustrittsdüse
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blinker- und Fernlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktions-Anzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rändelrad für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . Bedienungselemente für
−
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Rändelrad für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . .
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Handbremshebel
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . .
Schalter zum Öffnen und Schließen der vorderen Fenster . . . .
Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . . .
Schalter* zum Öffnen und Schlie ßen der hinteren Fenster . . .
Hinweis
Einige der hier aufgeführten Aussta ttungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.
A1A2
115
A3A4
118
A5
118
A6
120, 183
A7
58
61
74
A8
31
A9
125, 63
A10
137
A11
157
159
163
A12A13
137
A14
46
A15
31
A16
140
A17
175
A18
145
A19A20A21
170
A22
219
A23
109
A24
109
A25
109
altea_xl aleman.book Seite 57 Donnerstag, 12. April 2007 6:54 18

Cockpit

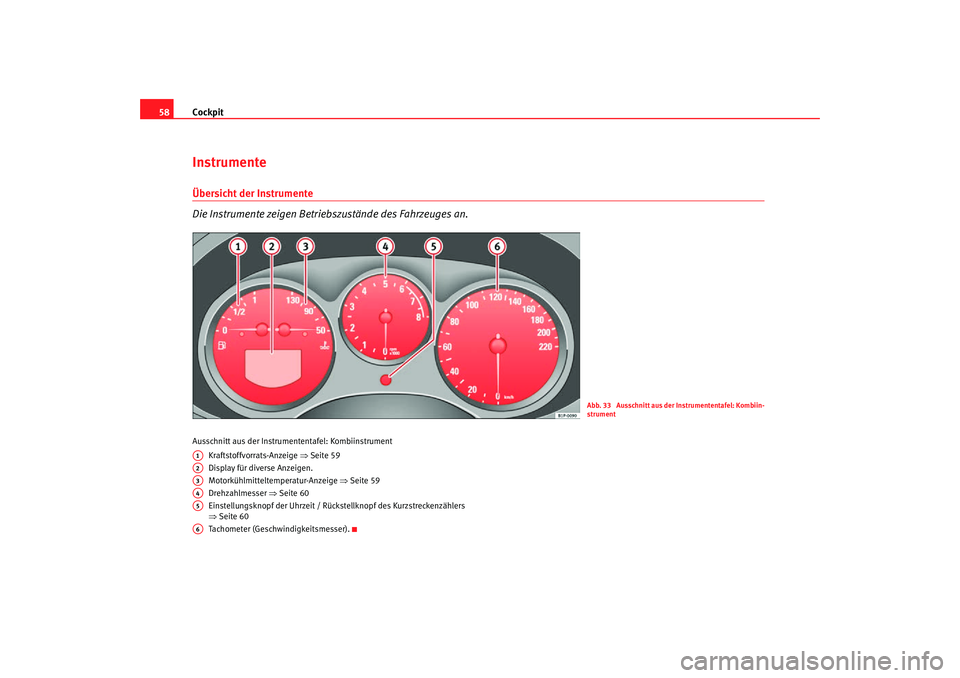

58InstrumenteÃœbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Ausschnitt aus der Instrume ntentafel: Kombiinstrument
Kraftstoffvorrats-Anzeige ⇒Seite 59
Display für diverse Anzeigen.
Motorkühlmitteltemperatur-Anzeige ⇒ Seite 59
Drehzahlmesser ⇒Seite 60
Einstellungsknopf der Uhrzeit / Rückstellknopf des Kurzstreckenzählers
⇒ Seite 60
Tachometer (Geschwindigkeitsmesser).
Abb. 33 Ausschnitt aus der Instrumententafel: Kombiin-
strument
A1A2A3A4A5A6
altea_xl aleman.book Seite 58 Donnerstag, 12. April 2007 6:54 18
