Seat Altea Freetrack 2008 Betriebsanleitung (in German)

Selbsthilfe259
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

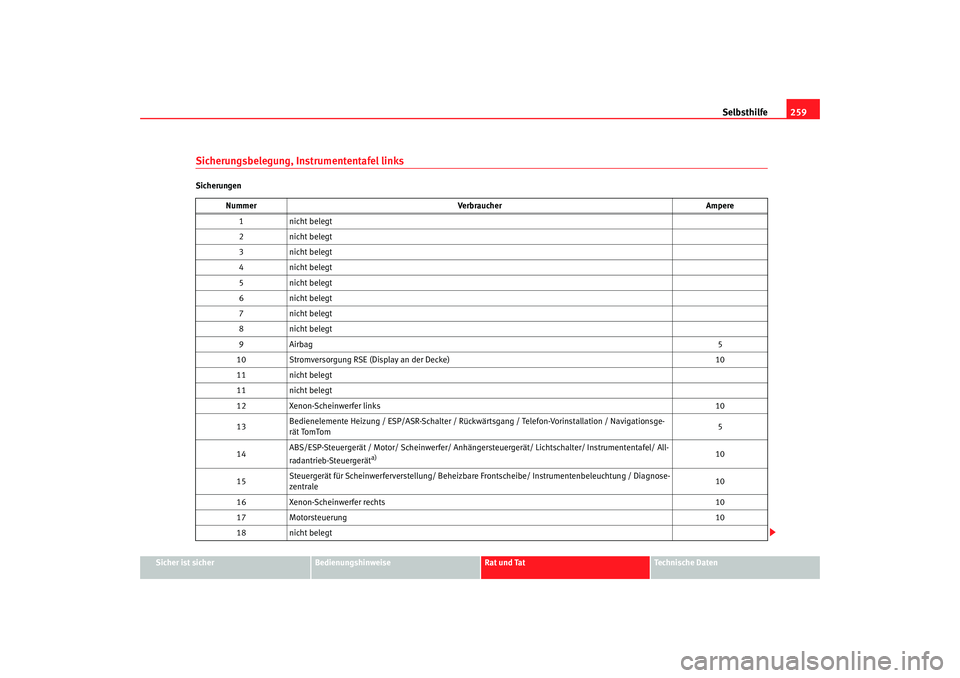

Sicherungsbelegung, Instrumententafel linksSicherungen
Nummer Verbraucher Ampere
1 nicht belegt
2 nicht belegt
3 nicht belegt
4 nicht belegt
5 nicht belegt
6 nicht belegt
7 nicht belegt
8 nicht belegt
9 Airbag 5
10 Stromversorgung RSE (Display an der Decke) 10
11 nicht belegt
11 nicht belegt
12 Xenon-Scheinwerfer links 10
13 Bedienelemente Heizung / ESP/ASR-Schalter / Rückwärt
sgang / Telefon-Vorinstallation / Navigationsge-
rät TomTom 5
14 ABS/ESP-Steuergerät / Motor/ Scheinwerfer/ Anhängerst
euergerät/ Lichtschalter/ Instrumententafel/ All-
radantrieb-Steuergerät
a)
10
15 Steuergerät für Scheinwerferverstellung/ Beheizbare Frontscheibe/ Instrument
enbeleuchtung / Diagnose-
zentrale 10
16 Xenon-Scheinwerfer rechts 10
17 Motorsteuerung 10
18 nicht belegt
altea_XL aleman.book Seite 259 Mittwoch, 12. September 2007 6:09 18

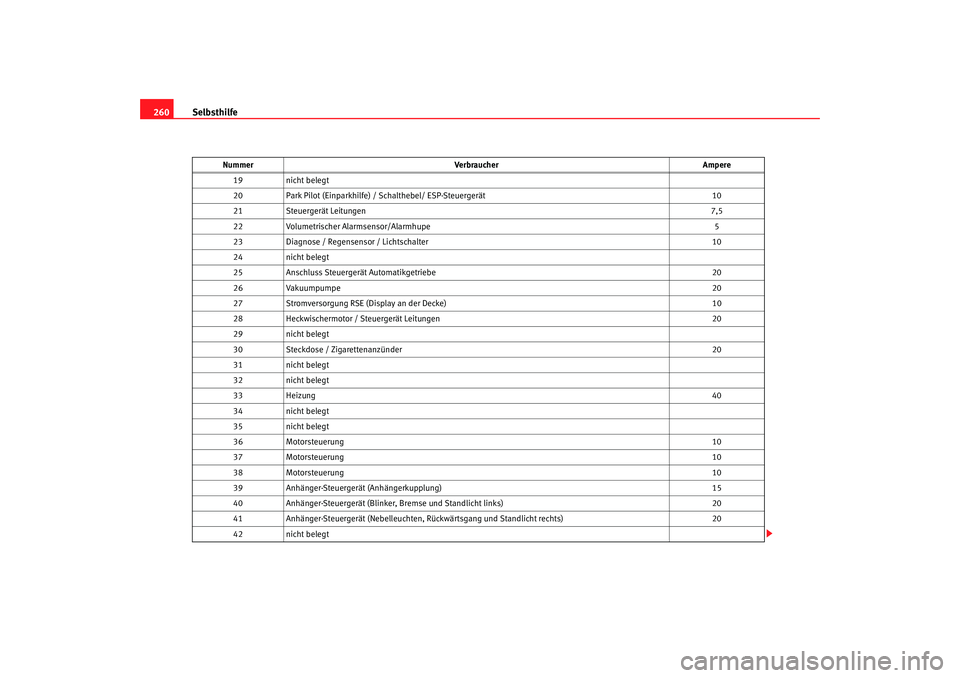

Selbsthilfe
260
19 nicht belegt
20 Park Pilot (Einparkhilfe) / Schalthebel/ ESP-Steuergerät 10
21 Steuergerät Leitungen 7,5
22 Volumetrischer Alarmsensor/Alarmhupe 5
23 Diagnose / Regensensor / Lichtschalter 10
24 nicht belegt
25 Anschluss Steuergerät Automatikgetriebe 20
26 Vakuumpumpe 20
27 Stromversorgung RSE (Display an der Decke) 10
28 Heckwischermotor / Steuergerät Leitungen 20
29 nicht belegt
30 Steckdose / Zigarettenanzünder 20
31 nicht belegt
32 nicht belegt
33 Heizung 40
34 nicht belegt
35 nicht belegt
36 Motorsteuerung 10
37 Motorsteuerung 10
38 Motorsteuerung 10
39 Anhänger-Steuergerät (Anhängerkupplung) 15
40 Anhänger-Steuergerät (Blinker, Bremse und Standlicht links) 20
41 Anhänger-Steuergerät (Nebelleuchten, Rückwärtsgang und Standlicht rechts) 20
42 nicht belegt
Nummer
Verbraucher Ampere
altea_XL aleman.book Seite 260 Mittwoch, 12. September 2007 6:09 18

Selbsthilfe261
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

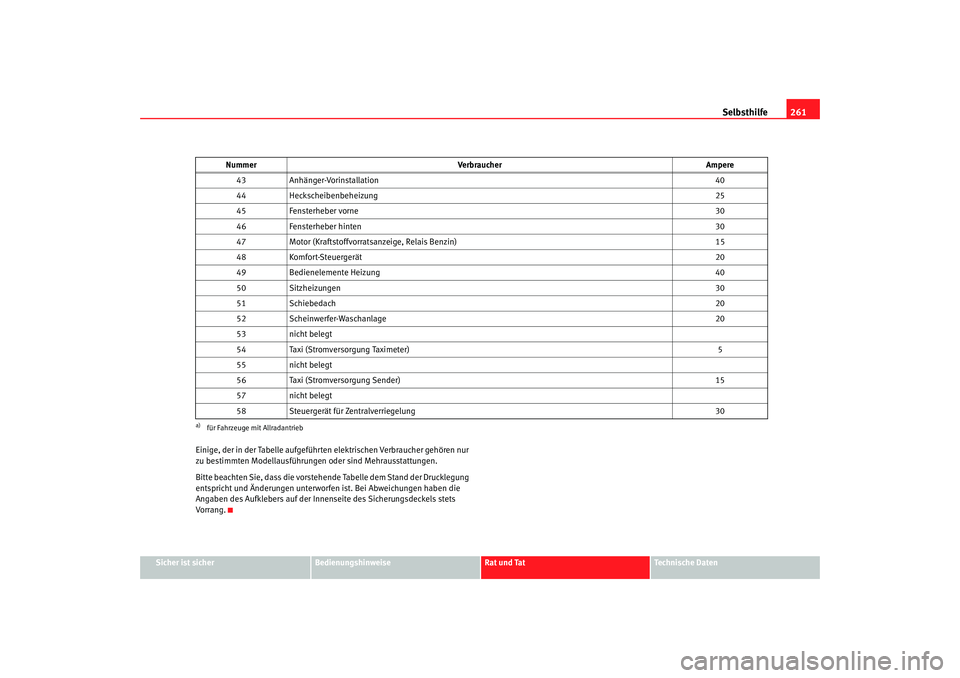

Einige, der in der Tabelle aufgeführten
elektrischen Verbraucher gehören nur
zu bestimmten Modellausführunge n oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vo r ra ng . 43
Anhänger-Vorinstallation 40
44 Heckscheibenbeheizung 25
45 Fensterheber vorne 30
46 Fensterheber hinten 30
47 Motor (Kraftstoffvorratsanzeige, Relais Benzin) 15
48 Komfort-Steuergerät 20
49 Bedienelemente Heizung 40
50 Sitzheizungen 30
51 Schiebedach 20
52 Scheinwerfer-Waschanlage 20
53 nicht belegt
54 Taxi (Stromversorgung Taximeter) 5
55 nicht belegt
56 Taxi (Stromversorgung Sender) 15
57 nicht belegt
58 Steuergerät für Zentralverriegelung 30
a)für Fahrzeuge mit Allradantrieb
NummerVerbraucher Ampere
altea_XL aleman.book Seite 261 Mittwoch, 12. September 2007 6:09 18

Selbsthilfe

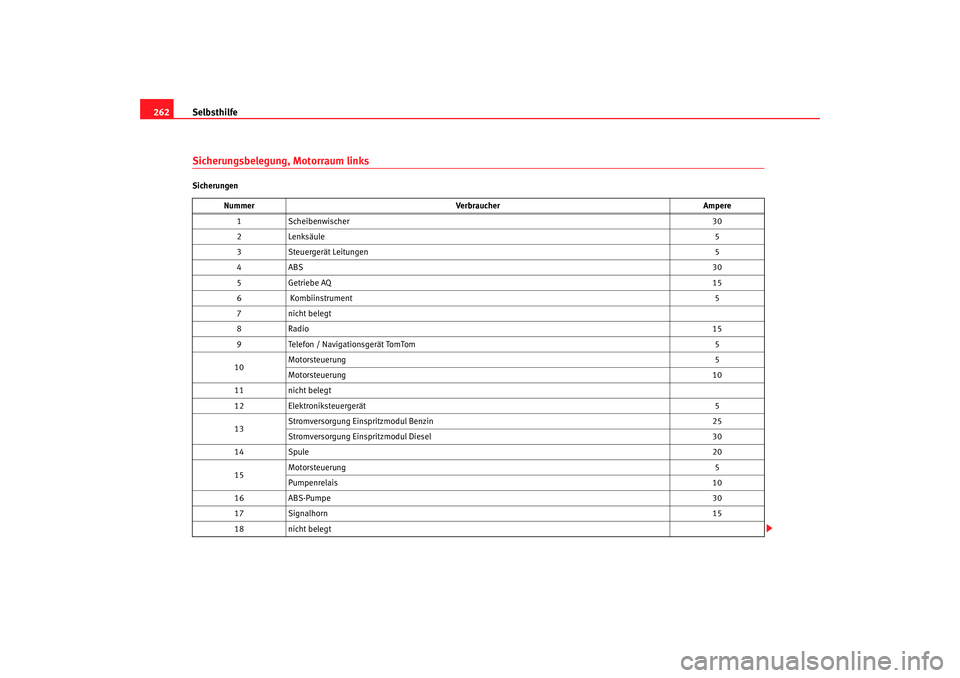

262Sicherungsbelegung, Motorraum linksSicherungen
Nummer Verbraucher Ampere
1 Scheibenwischer 30
2 Lenksäule 5
3 Steuergerät Leitungen 5
4A BS 30
5 Getriebe AQ 15
6 Kombiinstrument 5
7 nicht belegt
8R ad io 15
9 Telefon / Navigationsgerät TomTom 5
10 Motorsteuerung
5
Motorsteuerung 10
11 nicht belegt
12 Elektroniksteuergerät 5
13 Stromversorgung Einspritzmodul Benzin
25
Stromversorgung Einspritzmodul Diesel 30
14 Spule 20
15 Motorsteuerung
5
Pumpenrelais 10
16 ABS-Pumpe 30
17 Signalhorn 15
18 nicht belegt
altea_XL aleman.book Seite 262 Mittwoch, 12. September 2007 6:09 18

Selbsthilfe263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

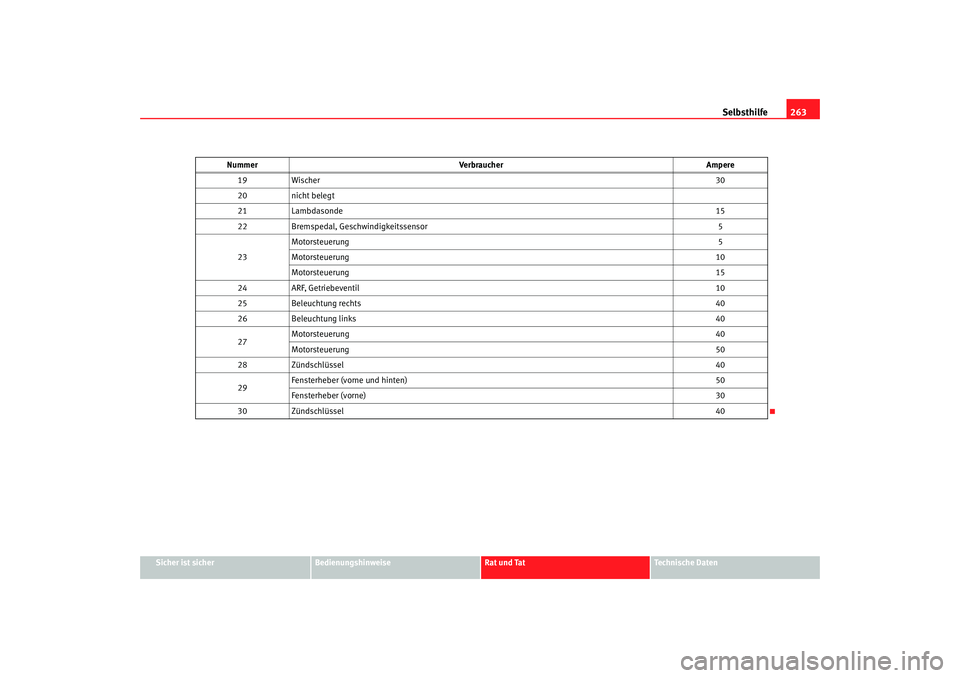

19
Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motorsteuerung
5
Motorsteuerung 10
Motorsteuerung 15
24 ARF, Getriebeventil 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
27 Motorsteuerung
40
Motorsteuerung 50
28 Zündschlüssel 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 Zündschlüssel 40
Nummer
Verbraucher Ampere
altea_XL aleman.book Seite 263 Mittwoch, 12. September 2007 6:09 18

Selbsthilfe

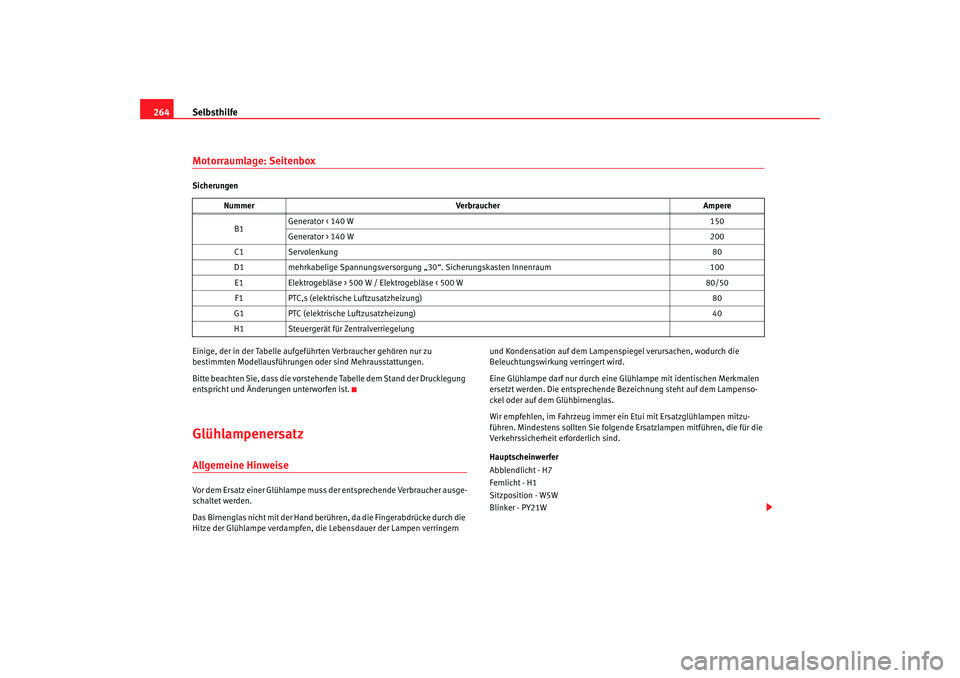

264Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nich t mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern und Kondensation auf dem Lampenspiegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine
Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Sitzposition - W5W
Blinker - PY21W
Nummer
Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse > 500 W / Elektrogebläse < 500 W 80/50
F1 PTC,s (elektrische Luftzusatzheizung) 80
G1 PTC (elektrische Luftzusatzheizung) 40
H1 Steuergerät für Zentralverriegelung
altea_XL aleman.book Seite 264 Mittwoch, 12. September 2007 6:09 18

Selbsthilfe265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Xenon-Scheinwerfer
23)/mit automatischer Einstellung
Abblend- und Fernlicht - D1S
24)
Lichthupe und Zusatz-Fernlicht - H1
Sitzposition W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Heckleuchte fest
Brems- / Rückleuchten - P21W
25)
Blinker - P21W
Heckleuchte beweglich
Nebelschlussleuchte (Fahrerseite) - P21W
Rückfahrlicht (Beifahrerseite) - P21W
Sitzposition - W5W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
23)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.24)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.25)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Abb. 185 Glühlampen
des Hauptscheinwerfers
AAABACAD
altea_XL aleman.book Seite 265 Mittwoch, 12. September 2007 6:09 18

Selbsthilfe

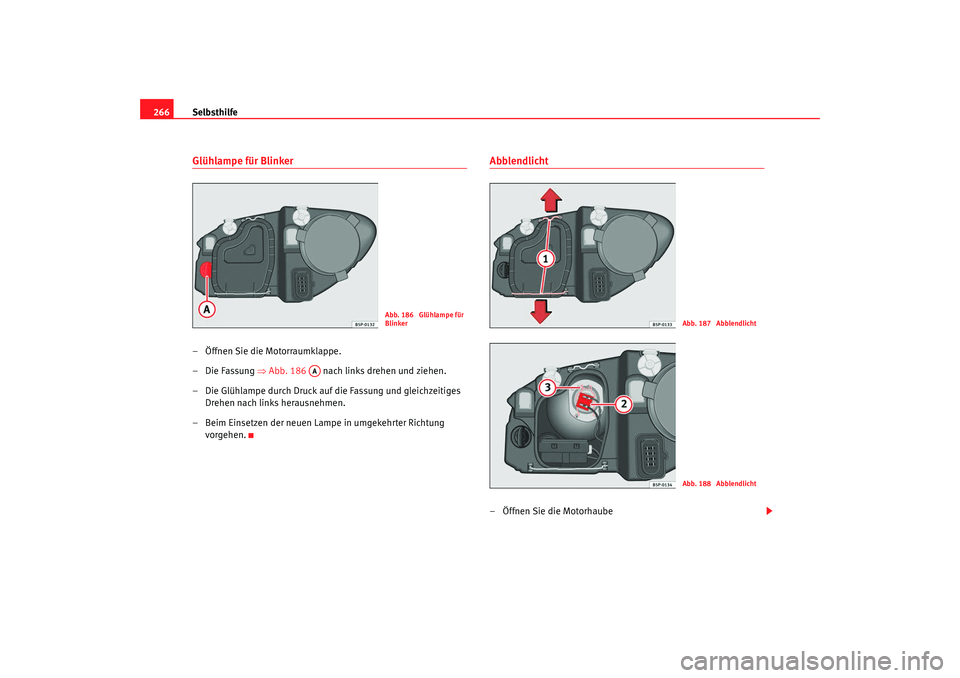

266Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 186 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abblendlicht– Öffnen Sie die Motorhaube
Abb. 186 Glühlampe für
Blinker
AA
Abb. 187 AbblendlichtAbb. 188 Abblendlicht
altea_XL aleman.book Seite 266 Mittwoch, 12. September 2007 6:09 18

Selbsthilfe267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

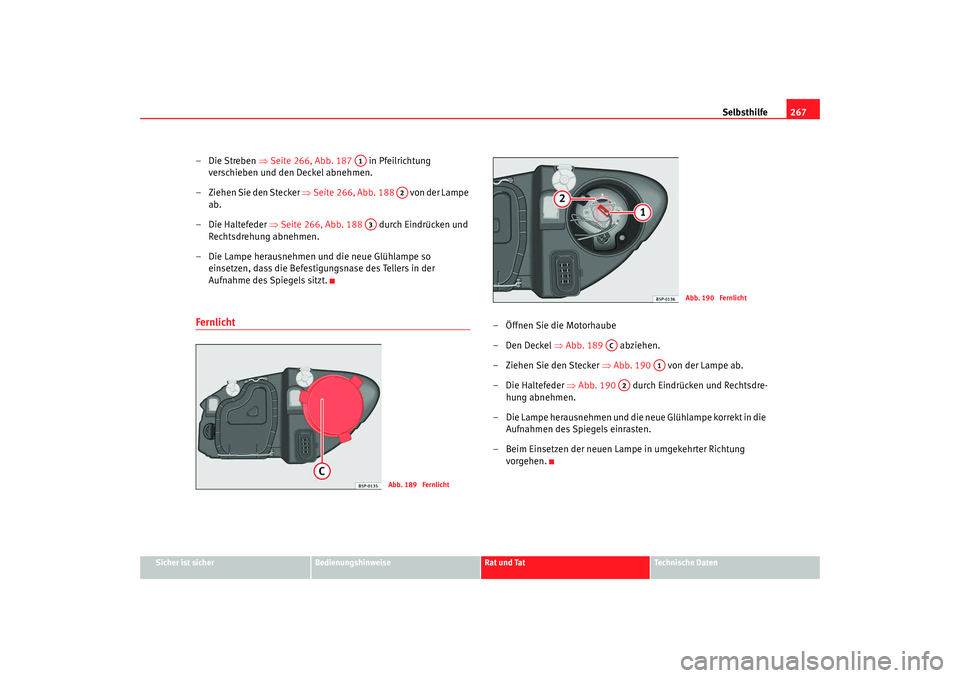

–Die Streben ⇒Seite 266, Abb. 187 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Seite 266, Abb. 188 von der Lampe
ab.
– Die Haltefeder ⇒Seite 266, Abb. 188 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube
–Den Deckel ⇒Abb. 189 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 190 von der Lampe ab.
– Die Haltefeder ⇒Abb. 190 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
A1
A2
A3
Abb. 189 Fernlicht
Abb. 190 Fernlicht
AC
A1
A2
altea_XL aleman.book Seite 267 Mittwoch, 12. September 2007 6:09 18

Selbsthilfe

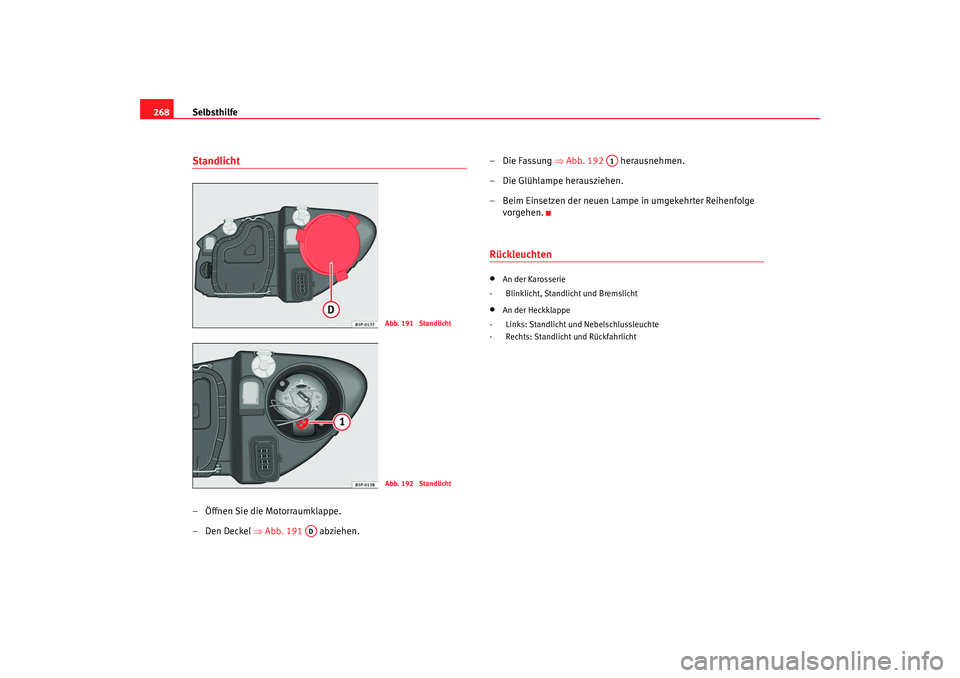

268Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 191 abziehen. – Die Fassung
⇒Abb. 192 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
An der Karosserie
- Blinklicht, Standlicht und Bremslicht
•
An der Heckklappe
- Links: Standlicht und Nebelschlussleuchte
- Rechts: Standlicht und Rückfahrlicht
Abb. 191 StandlichtAbb. 192 Standlicht
AD
A1
