Airbag-System
40messen, da die Luft aus Bereichen mit Löchern oder Öffnungen in den
Türverkleidungen entweicht.•
Fahren Sie nicht mit ausgebauten Innenverkleidungen der Türen.
•
Fahren Sie nicht, wenn die inneren Türverkleidungen ausgebaut
wurden oder die Verkleidungen nicht korrekt ausgerichtet sind.
•
Fahren Sie nicht, wenn die Lautsprecher in den Türverkleidungen
ausgebaut wurden; außer die Lautsprecheröffnungen wurden ordnungs-
gemäß abgedeckt.
•
Überprüfen Sie, dass die Öffnungen abgedeckt oder verschlossen
wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren
Türverkleidungen eingebaut wurden.
•
Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbetrieb
ausgeführt werden.
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒Seite 10, „Rich-
tige Sitzposition der Insassen“.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.

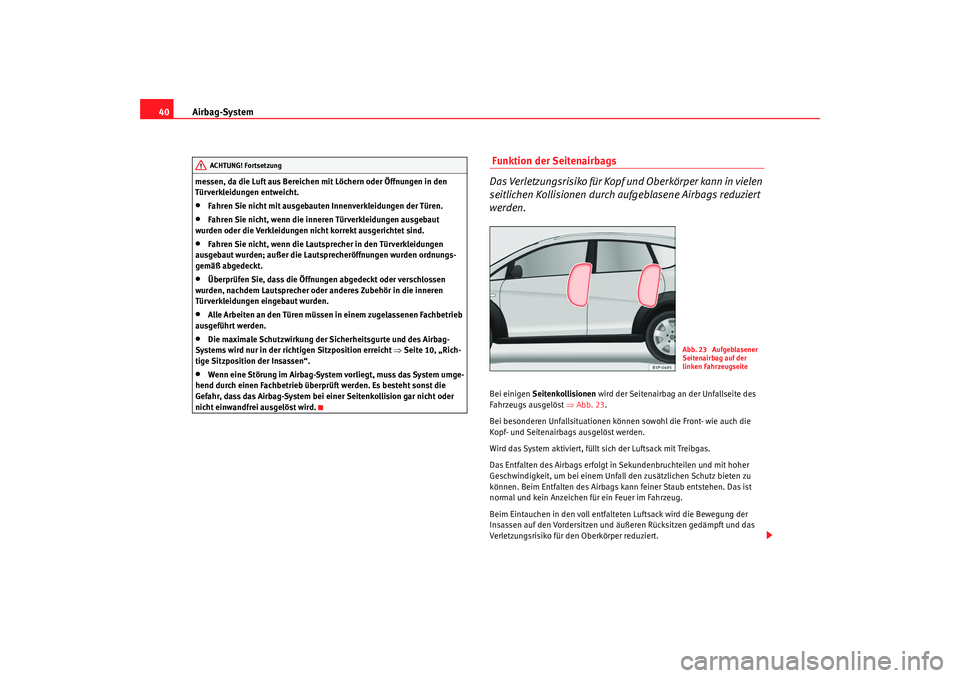

Funktion der Seitenairbags
Das Verletzungsrisiko für Kopf und Oberkörper kann in vielen
seitlichen Kollisionen durch aufgeblasene Airbags reduziert
werden.Bei einigen Seitenkollisionen wird der Seitenairbag an der Unfallseite des
Fahrzeugs ausgelöst ⇒Abb. 23 .
Bei besonderen Unfallsituationen können sowohl die Front- wie auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der
Insassen auf den Vordersitzen und äußeren Rücksitzen gedämpft und das
Verletzungsrisiko für den Oberkörper reduziert.
ACHTUNG! Fortsetzung
Abb. 23 Aufgeblasener
Seitenairbag auf der
linken Fahrzeugseite
altea_freetrack_aleman.book Seite 40 Montag, 16. Februar 2009 9:48 09

Airbag-System41
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

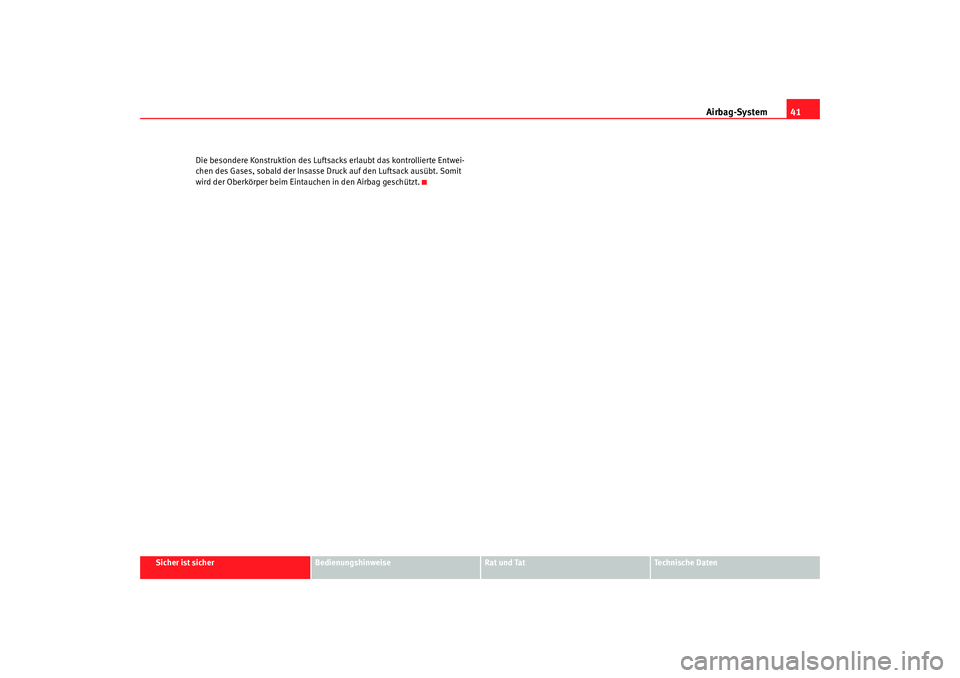

Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
wird der Oberkörper beim Eintauchen in den Airbag geschützt.
altea_freetrack_aleman.book Seite 41
Montag, 16. Februar 2009 9:48 09

Airbag-System

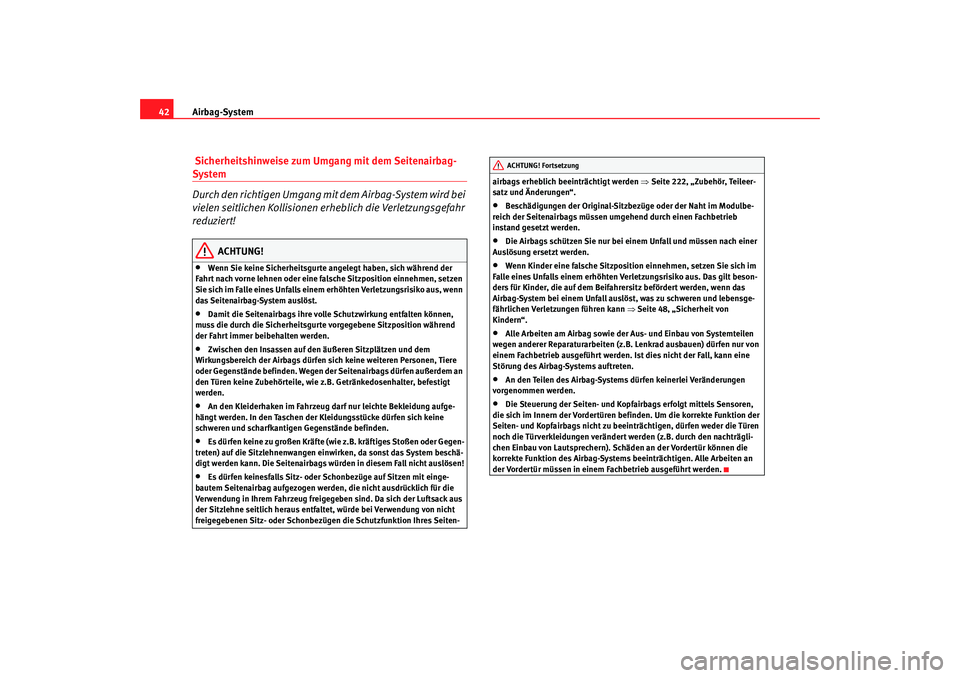

42 Sicherheitshinweise zum Umgang mit dem Seitenairbag-System
Durch den richtigen Umgang mit dem Airbag-System wird bei
vielen seitlichen Kollisionen erheblich die Verletzungsgefahr
reduziert!
ACHTUNG!
•
Wenn Sie keine Sicherheitsgurte angelegt haben, sich während der
Fahrt nach vorne lehnen oder eine falsche Sitzposition einnehmen, setzen
Sie sich im Falle eines Unfalls einem erhöhten Verletzungsrisiko aus, wenn
das Seitenairbag-System auslöst.
•
Damit die Seitenairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Zwischen den Insassen auf den äußeren Sitzplätzen und dem
Wirkungsbereich der Airbags dürfen sich keine weiteren Personen, Tiere
oder Gegenstände befinden. Wegen der Seitenairbags dürfen außerdem an
den Türen keine Zubehörteile, wie z.B. Getränkedosenhalter, befestigt
werden.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden.
•
E s dü r fe n kei n e zu g roß en K r ä fte (wie z. B. kr ä ft iges Stoß en ode r G ege n -
treten) auf die Sitzlehnenwangen einwirken, da sonst das System beschä-
digt werden kann. Die Seitenairbags würden in diesem Fall nicht auslösen!
•
Es dürfen keinesfalls Sitz- oder Schonbezüge auf Sitzen mit einge-
bautem Seitenairbag aufgezogen werden, die nicht ausdrücklich für die
Verwendung in Ihrem Fahrzeug freigegeben sind. Da sich der Luftsack aus
der Sitzlehne seitlich heraus entfaltet, würde bei Verwendung von nicht
freigegebenen Sitz- oder Schonbezügen die Schutzfunktion Ihres Seiten- airbags erheblich beeinträchtigt werden
⇒Seite 222, „Zubehör, Teileer-
satz und Änderungen“.
•
Beschädigungen der Original-Sitzbezüge oder der Naht im Modulbe-
reich der Seitenairbags müssen umgehend durch einen Fachbetrieb
instand gesetzt werden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Wenn Kinder eine falsche Sitzposition einnehmen, setzen Sie sich im
Falle eines Unfalls einem erhöhten Verletzungsrisiko aus. Das gilt beson-
ders für Kinder, die auf dem Beifahrersitz befördert werden, wenn das
Airbag-System bei einem Unfall auslöst, was zu schweren und lebensge-
fährlichen Verletzungen führen kann ⇒Seite 48, „Sicherheit von
Kindern“.
•
Alle Arbeiten am Airbag sowie der Aus- und Einbau von Systemteilen
wegen anderer Reparaturarbeiten (z.B. Lenkrad ausbauen) dürfen nur von
einem Fachbetrieb ausgeführt werden. Ist dies nicht der Fall, kann eine
Störung des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbag-Systems beeinträchtigen. Alle Arbeiten an
der Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
altea_freetrack_aleman.book Seite 42 Montag, 16. Februar 2009 9:48 09

Airbag-System43
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

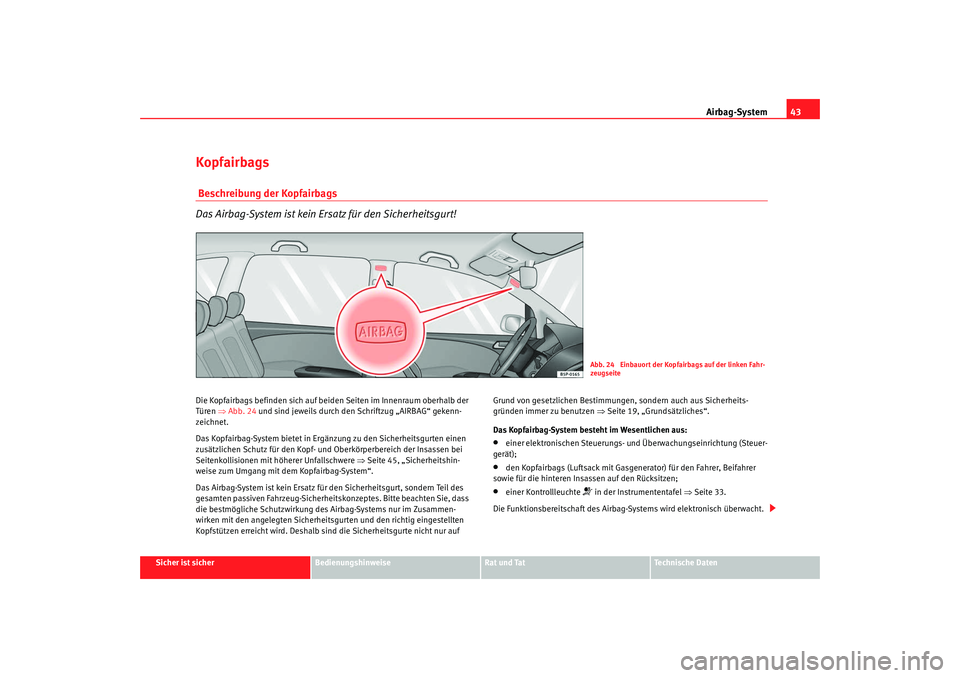

Kopfairbags Beschreibung der Kopfairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die Kopfairbags befinden sich auf beiden Seiten im Innenraum oberhalb der
Türen ⇒Abb. 24 und sind jeweils durch den Schriftzug „AIRBAG“ gekenn-
zeichnet.
Das Kopfairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Kopf- und Oberkörperbereich der Insassen bei
Seitenkollisionen mit höherer Unfallschwere ⇒Seite 45, „Sicherheitshin-
weise zum Umgang mit dem Kopfairbag-System“.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten und den richtig eingestellten
Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen, sondern auch aus Sicherheits-
gründen immer zu benutzen
⇒Seite 19, „Grundsätzliches“.
Das Kopfairbag-System besteht im Wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät);
•
den Kopfairbags (Luftsack mit Gasgenerator) für den Fahrer, Beifahrer
sowie für die hinteren Insassen auf den Rücksitzen;
•
einer Kontrollleuchte
 in der Instrumententafel ⇒Seite 33.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.Abb. 24 Einbauort der Kopfairbags auf der linken Fahr-
zeugseite
altea_freetrack_aleman.book Seite 43 Montag, 16. Februar 2009 9:48 09

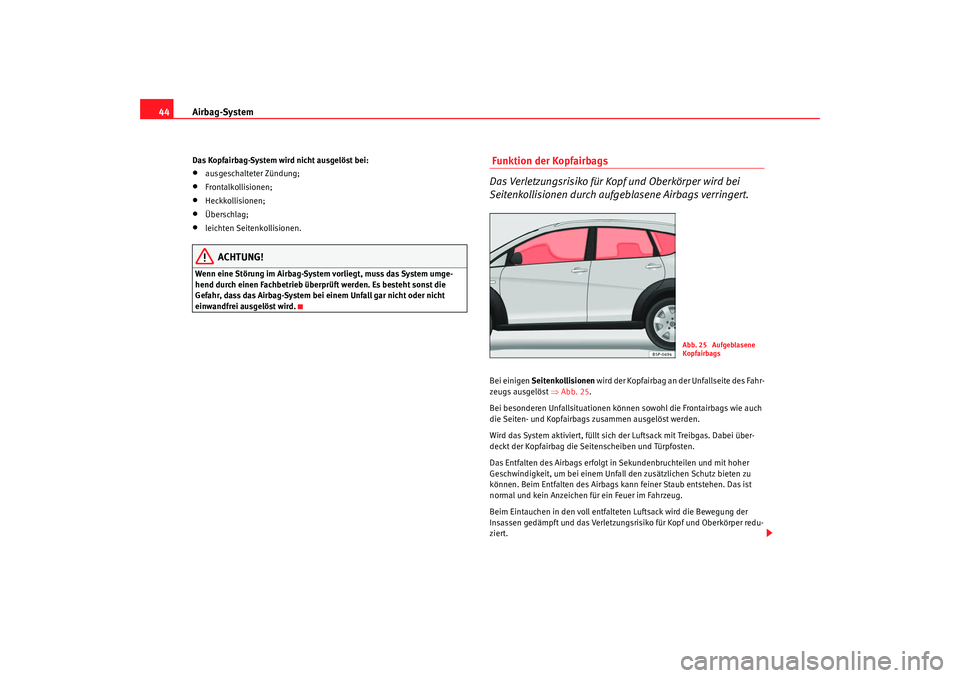

Airbag-System
44Das Kopfairbag-System wird nicht ausgelöst bei:•
ausgeschalteter Zündung;
•
Frontalkollisionen;
•
Heckkollisionen;
•
Überschlag;
•
leichten Seitenkollisionen.
ACHTUNG!
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einem Unfall gar nicht oder nicht
einwandfrei ausgelöst wird.
Funktion der Kopfairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird bei
Seitenkollisionen durch aufgeblasene Airbags verringert.Bei einigen Seitenkollisionen wird der Kopfairbag an der Unfallseite des Fahr-
zeugs ausgelöst ⇒Abb. 25 .
Bei besonderen Unfallsituationen können sowohl die Frontairbags wie auch
die Seiten- und Kopfairbags zusammen ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas. Dabei über-
deckt der Kopfairbag die Seitenscheiben und Türpfosten.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der
Insassen gedämpft und das Verletzungsrisiko für Kopf und Oberkörper redu-
ziert.
Abb. 25 Aufgeblasene
Kopfairbags
altea_freetrack_aleman.book Seite 44 Montag, 16. Februar 2009 9:48 09

Airbag-System45
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

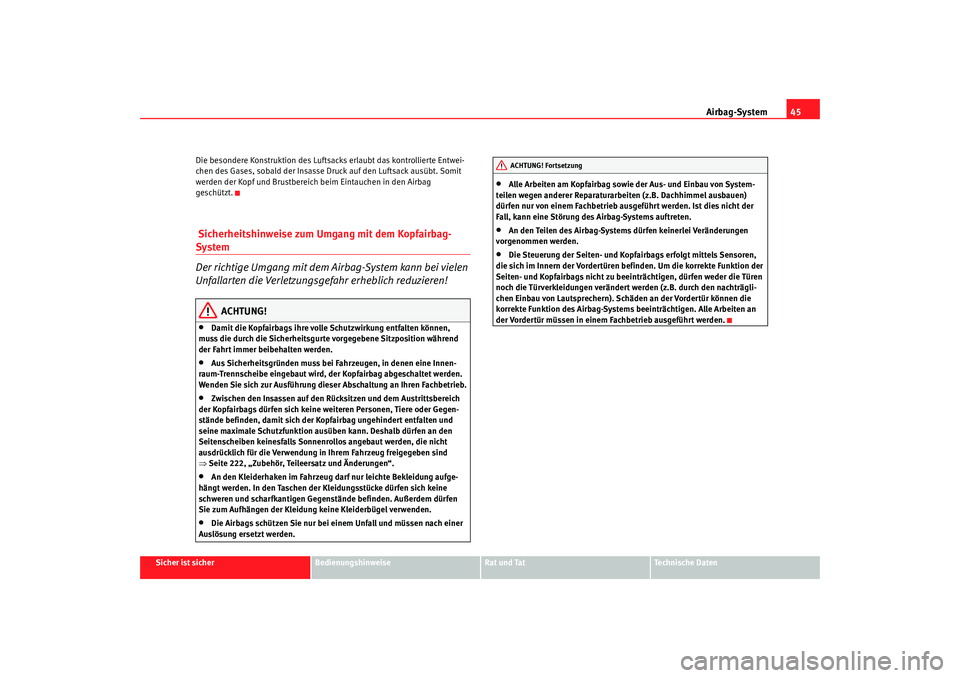

Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag
geschützt.
Sicherheitshinweise zum Umgang mit dem Kopfairbag-System
Der richtige Umgang mit dem Airbag-System kann bei vielen
Unfallarten die Verletzungsgefahr erheblich reduzieren!
ACHTUNG!
•
Damit die Kopfairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Aus Sicherheitsgründen muss bei Fahrzeugen, in denen eine Innen-
raum-Trennscheibe eingebaut wird, der Kopfairbag abgeschaltet werden.
Wenden Sie sich zur Ausführung dieser Abschaltung an Ihren Fachbetrieb.
•
Zwischen den Insassen auf den Rücksitzen und dem Austrittsbereich
der Kopfairbags dürfen sich keine weiteren Personen, Tiere oder Gegen-
stände befinden, damit sich der Kopfairbag ungehindert entfalten und
seine maximale Schutzfunktion ausüben kann. Deshalb dürfen an den
Seitenscheiben keinesfalls Sonnenrollos angebaut werden, die nicht
ausdrücklich für die Verwendung in Ihrem Fahrzeug freigegeben sind
⇒ Seite 222, „Zubehör, Teileersatz und Änderungen“.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden. Außerdem dürfen
Sie zum Aufhängen der Kleidung keine Kleiderbügel verwenden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Alle Arbeiten am Kopfairbag sowie der Aus- und Einbau von System-
teilen wegen anderer Reparaturarbeiten (z.B. Dachhimmel ausbauen)
dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der
Fall, kann eine Störung des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbag-Systems beeinträchtigen. Alle Arbeiten an
der Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
altea_freetrack_aleman.book Seite 45 Montag, 16. Februar 2009 9:48 09

Airbag-System

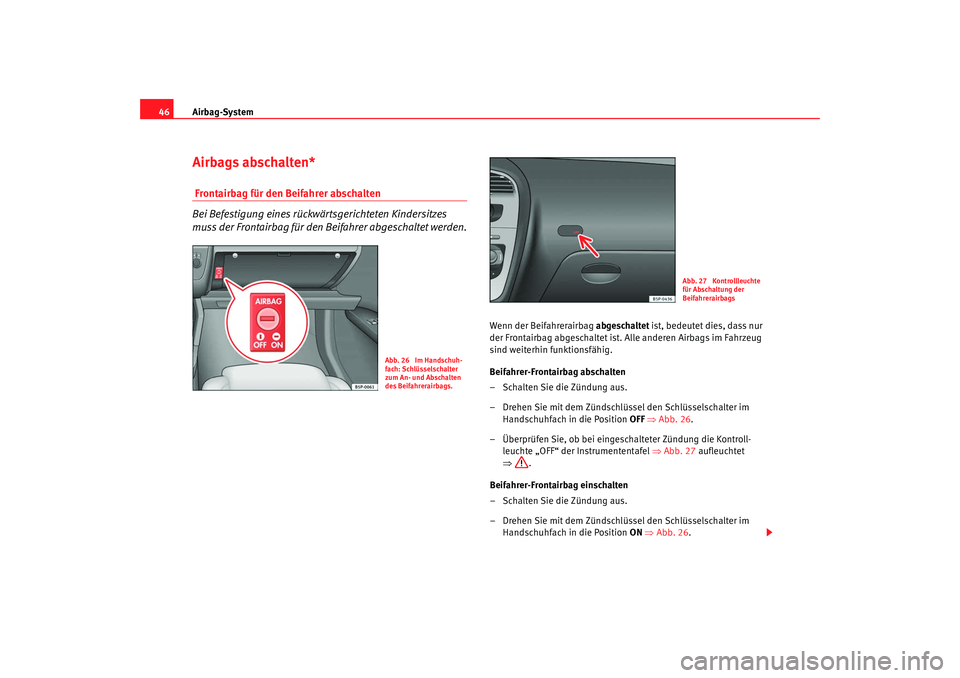

46Airbags abschalten* Frontairbag für den Beifahrer abschalten
Bei Befestigung eines rückwärtsgerichteten Kindersitzes
muss der Frontairbag für den Beifahrer abgeschaltet werden.
Wenn der Beifahrerairbag abgeschaltet ist, bedeutet dies, dass nur
der Frontairbag abgeschaltet ist. Alle anderen Airbags im Fahrzeug
sind weiterhin funktionsfähig.
Beifahrer-Frontairbag abschalten
– Schalten Sie die Zündung aus.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im
Handschuhfach in die Position OFF ⇒ Abb. 26.
– Überprüfen Sie, ob bei eingeschalteter Zündung die Kontroll- leuchte „OFF“ der Instrumententafel ⇒Abb. 27 aufleuchtet
⇒ .
Beifahrer-Frontairbag einschalten
– Schalten Sie die Zündung aus.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im Handschuhfach in die Position ON ⇒ Abb. 26 .
Abb. 26 Im Handschuh-
fach: Schlüsselschalter
zum An- und Abschalten
des Beifahrerairbags.
Abb. 27 Kontrollleuchte
für Abschaltung der
Beifahrerairbags
altea_freetrack_aleman.book Seite 46 Montag, 16. Februar 2009 9:48 09

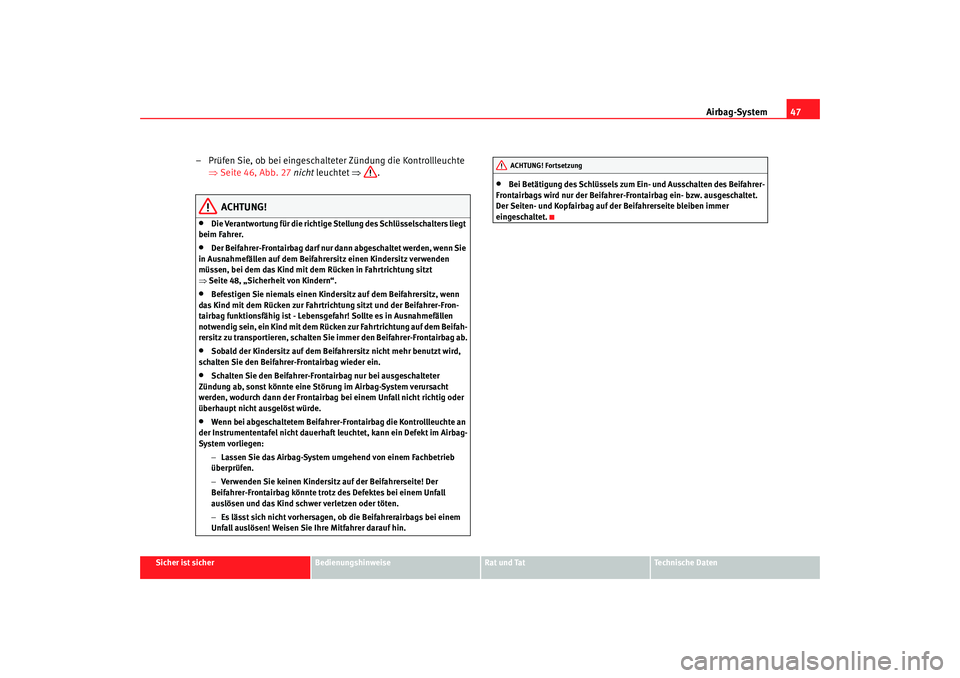

Airbag-System47
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
– Prüfen Sie, ob bei eingeschalteter Zündung die Kontrollleuchte
⇒Seite 46, Abb. 27 nicht leuchtet ⇒.
ACHTUNG!
•
Die Verantwortung für die richtige Stellung des Schlüsselschalters liegt
beim Fahrer.
•
Der Beifahrer-Frontairbag darf nur dann abgeschaltet werden, wenn Sie
in Ausnahmefällen auf dem Beifahrersitz einen Kindersitz verwenden
müssen, bei dem das Kind mit dem Rücken in Fahrtrichtung sitzt
⇒ Seite 48, „Sicherheit von Kindern“.
•
Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrer-Fron-
tairbag funktionsfähig ist - Lebensgefahr! Sollte es in Ausnahmefällen
notwendig sein, ein Kind mit dem Rücken zur Fahrtrichtung auf dem Beifah-
rersitz zu transportieren, schalten Sie immer den Beifahrer-Frontairbag ab.
•
Sobald der Kindersitz auf dem Beifahrersitz nicht mehr benutzt wird,
schalten Sie den Beifahrer-Frontairbag wieder ein.
•
Schalten Sie den Beifahrer-Frontairbag nur bei ausgeschalteter
Zündung ab, sonst könnte eine Störung im Airbag-System verursacht
werden, wodurch dann der Frontairbag bei einem Unfall nicht richtig oder
überhaupt nicht ausgelöst würde.
•
Wenn bei abgeschaltetem Beifahrer-Frontairbag die Kontrollleuchte an
der Instrumententafel nicht dauerhaft leuchtet, kann ein Defekt im Airbag-
System vorliegen:
−Lassen Sie das Airbag-System umgehend von einem Fachbetrieb
überprüfen.
− Verwenden Sie keinen Kindersitz auf der Beifahrerseite! Der
Beifahrer-Frontairbag könnte trotz des Defektes bei einem Unfall
auslösen und das Kind schwer verletzen oder töten.
− Es lässt sich nicht vorhersagen, ob die Beifahrerairbags bei einem
Unfall auslösen! Weisen Sie Ihre Mitfahrer darauf hin.
•
Bei Betätigung des Schlüssels zum Ein- und Ausschalten des Beifahrer-
Frontairbags wird nur der Beifahrer-Frontairbag ein- bzw. ausgeschaltet.
Der Seiten- und Kopfairbag auf der Beifahrerseite bleiben immer
eingeschaltet.ACHTUNG! Fortsetzung
altea_freetrack_aleman.book Seite 47 Montag, 16. Februar 2009 9:48 09

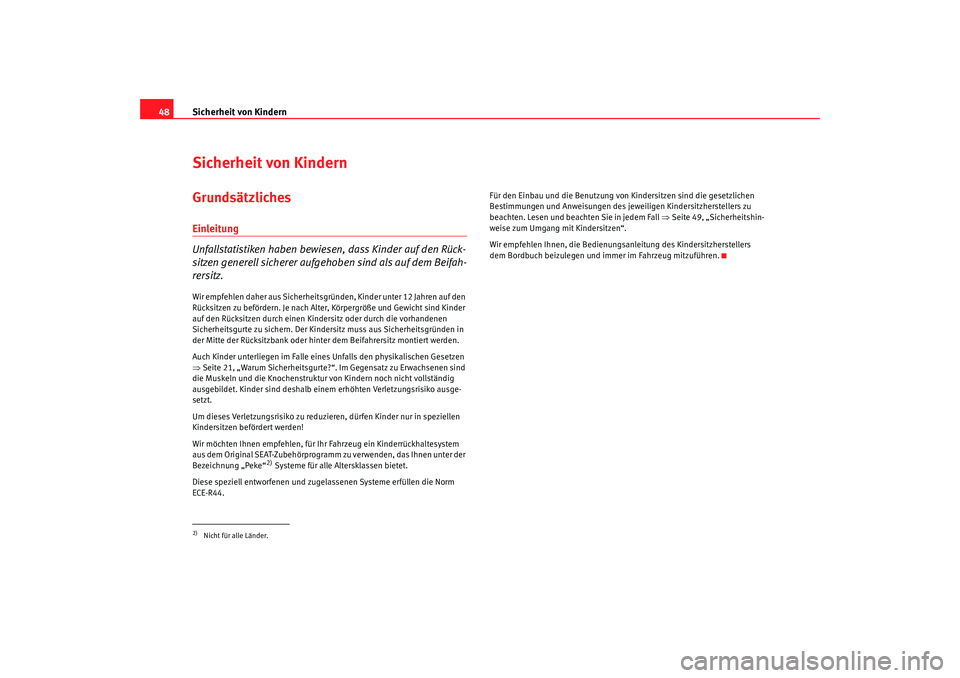

Sicherheit von Kindern
48Sicherheit von KindernGrundsätzlichesEinleitung
Unfallstatistiken haben bewiesen , dass Kinder auf den Rück-
sitzen generell sicherer aufgehoben sind als auf dem Beifah-
rersitz.Wir empfehlen daher aus Sicherheitsgründen, Kinder unter 12 Jahren auf den
Rücksitzen zu befördern. Je nach Alter, Körpergröße und Gewicht sind Kinder
auf den Rücksitzen durch einen Kindersitz oder durch die vorhandenen
Sicherheitsgurte zu sichern. Der Kindersitz muss aus Sicherheitsgründen in
der Mitte der Rücksitzbank oder hinter dem Beifahrersitz montiert werden.
Auch Kinder unterliegen im Falle eines Unfalls den physikalischen Gesetzen
⇒ Seite 21, „Warum Sicherheitsgurte?“. Im Gegensatz zu Erwachsenen sind
die Muskeln und die Knochenstruktur von Kindern noch nicht vollständig
ausgebildet. Kinder sind deshalb einem erhöhten Verletzungsrisiko ausge-
setzt.
Um dieses Verletzungsrisiko zu reduzieren, dürfen Kinder nur in speziellen
Kindersitzen befördert werden!
Wir möchten Ihnen empfehlen, für Ihr Fahrzeug ein Kinderrückhaltesystem
aus dem Original SEAT-Zubehörprogramm zu verwenden, das Ihnen unter der
Bezeichnung „Peke“
2) Systeme für alle Altersklassen bietet.
Diese speziell entworfenen und zugelassenen Systeme erfüllen die Norm
ECE-R44. Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten. Lesen und beachten Sie in jedem Fall
⇒Seite 49, „Sicherheitshin-
weise zum Umgang mit Kindersitzen“.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
2)Nicht für alle Länder.
altea_freetrack_aleman.book Seite 48 Montag, 16. Februar 2009 9:48 09

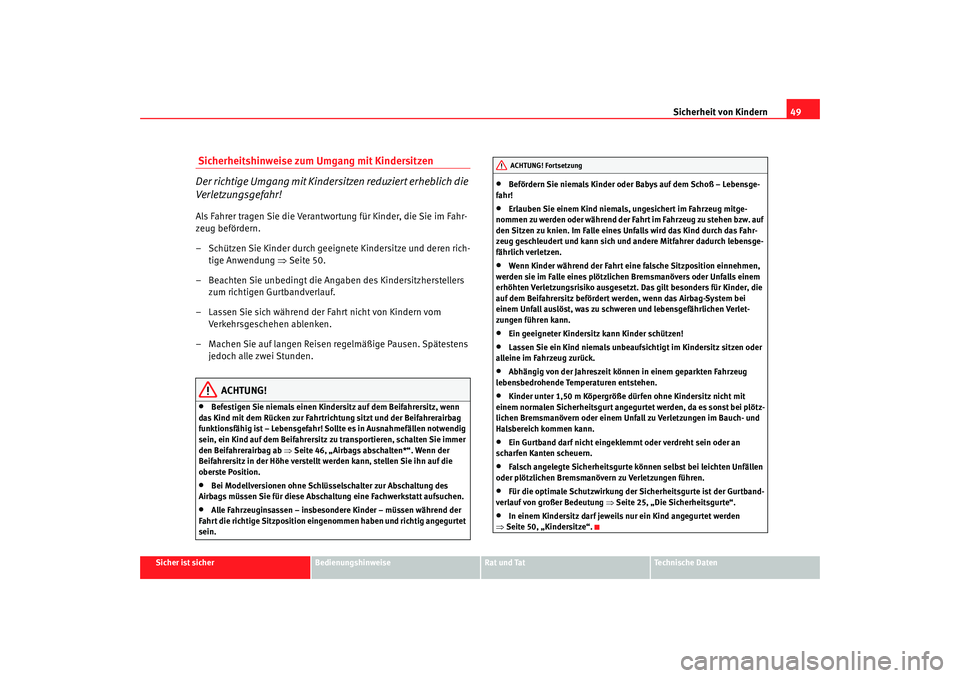

Sicherheit von Kindern49
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Sicherheitshinweise zum Umgang mit Kindersitzen
Der richtige Umgang mit Kindersitzen reduziert erheblich die
Verletzungsgefahr!Als Fahrer tragen Sie die Verantwortung für Kinder, die Sie im Fahr-
zeug befördern.
– Schützen Sie Kinder durch geeignete Kindersitze und deren rich-
tige Anwendung ⇒ Seite 50.
– Beachten Sie unbedingt die Angaben des Kindersitzherstellers zum richtigen Gurtbandverlauf.
– Lassen Sie sich während der Fahrt nicht von Kindern vom Verkehrsgeschehen ablenken.
– Machen Sie auf langen Reisen regelmäßige Pausen. Spätestens jedoch alle zwei Stunden.
ACHTUNG!
•
Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, ein Kind auf dem Beifahrersitz zu transportieren, schalten Sie immer
den Beifahrerairbag ab ⇒Seite 46, „Airbags abschalten*“. Wenn der
Beifahrersitz in der Höhe verstellt werden kann, stellen Sie ihn auf die
oberste Position.
•
Bei Modellversionen ohne Schlüsselschalter zur Abschaltung des
Airbags müssen Sie für diese Abschaltung eine Fachwerkstatt aufsuchen.
•
Alle Fahrzeuginsassen – insbesondere Kinder – müssen während der
Fahrt die richtige Sitzposition eingenommen haben und richtig angegurtet
sein.
•
Befördern Sie niemals Kinder oder Babys auf dem Schoß – Lebensge-
fahr!
•
Erlauben Sie einem Kind niemals, ungesichert im Fahrzeug mitge-
nommen zu werden oder während der Fahrt im Fahrzeug zu stehen bzw. auf
den Sitzen zu knien. Im Falle eines Unfalls wird das Kind durch das Fahr-
zeug geschleudert und kann sich und andere Mitfahrer dadurch lebensge-
fährlich verletzen.
•
Wenn Kinder während der Fahrt eine falsche Sitzposition einnehmen,
werden sie im Falle eines plötzlichen Bremsmanövers oder Unfalls einem
erhöhten Verletzungsrisiko ausgesetzt. Das gilt besonders für Kinder, die
auf dem Beifahrersitz befördert werden, wenn das Airbag-System bei
einem Unfall auslöst, was zu schweren und lebensgefährlichen Verlet-
zungen führen kann.
•
Ein geeigneter Kindersitz kann Kinder schützen!
•
Lassen Sie ein Kind niemals unbeaufsichtigt im Kindersitz sitzen oder
alleine im Fahrzeug zurück.
•
Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
•
Kinder unter 1,50 m Köpergröße dürfen ohne Kindersitz nicht mit
einem normalen Sicherheitsgurt angegurtet werden, da es sonst bei plötz-
lichen Bremsmanövern oder einem Unfall zu Verletzungen im Bauch- und
Halsbereich kommen kann.
•
Ein Gurtband darf nicht eingeklemmt oder verdreht sein oder an
scharfen Kanten scheuern.
•
Falsch angelegte Sicherheitsgurte können selbst bei leichten Unfällen
oder plötzlichen Bremsmanövern zu Verletzungen führen.
•
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurtband-
verlauf von großer Bedeutung ⇒Seite 25, „Die Sicherheitsgurte“.
•
In einem Kindersitz darf jeweils nur ein Kind angegurtet werden
⇒ Seite 50, „Kindersitze“.ACHTUNG! Fortsetzung
altea_freetrack_aleman.book Seite 49 Montag, 16. Februar 2009 9:48 09
