Puesto de conducción

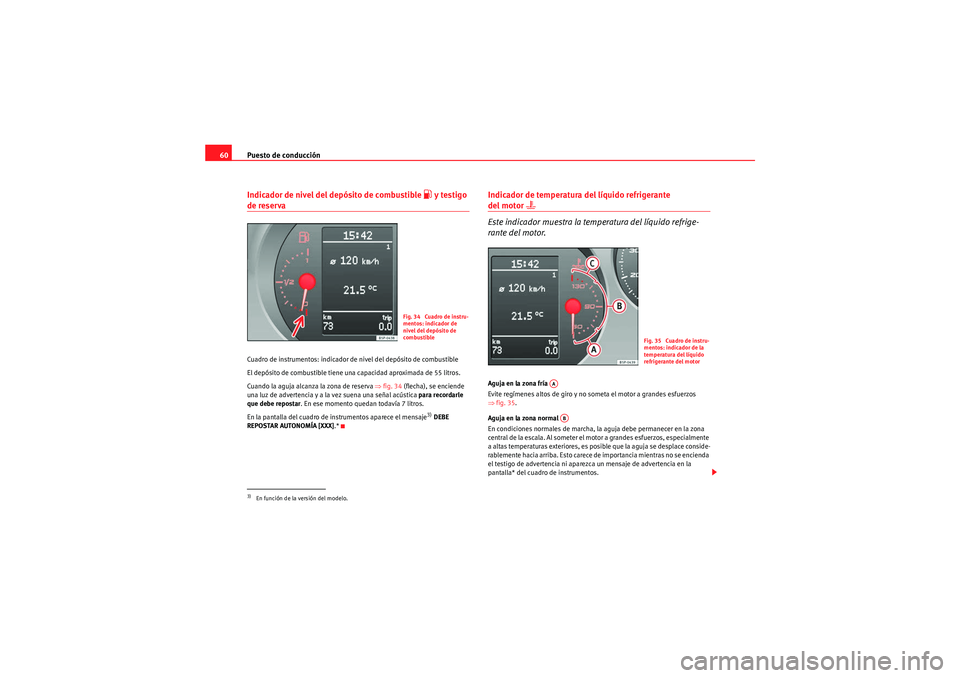

60Indicador de nivel del depósito de combustible
 y testigo
de reservaCuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 55 litros.
Cuando la aguja alcanza la zona de reserva ⇒fig. 34 (flecha), se enciende
una luz de advertencia y a la vez suena una señal acústica para recordarle
que debe repostar . En ese momento quedan todavía 7 litros.
En la pantalla del cuadro de instrumentos aparece el mensaje
3) DEBE
REPOSTAR AUTONOMÍA [XXX] .*
Indicador de temperatura del líquido refrigerante del motor

Este indicador muestra la temperatura del líquido refrige-
rante del motor.
Aguja en la zona fría
Evite regímenes altos de giro y no someta el motor a grandes esfuerzos
⇒ fig. 35.
Aguja en la zona normal
En condiciones normales de marcha, la aguja debe permanecer en la zona
central de la escala. Al someter el motor a grandes esfuerzos, especialmente
a altas temperaturas exteriores, es posible que la aguja se desplace conside-
rablemente hacia arriba. Esto carece de importancia mientras no se encienda
el testigo de advertencia ni aparezca un mensaje de advertencia en la
pantalla* del cuadro de instrumentos.
3)En función de la versión del modelo.
Fig. 34 Cuadro de instru-
mentos: indicador de
nivel del depósito de
combustible
Fig. 35 Cuadro de instru-
mentos: indicador de la
temperatura del líquido
refrigerante del motor
AAAB
Freetrack_ES.book Seite 60 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción

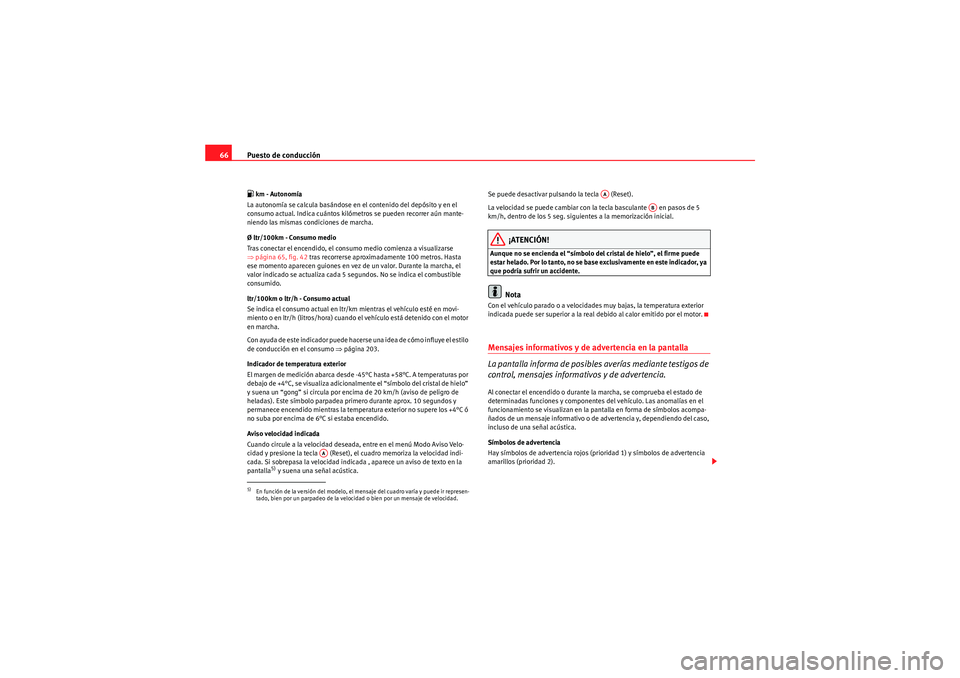

66 km - Autonomía
La autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante-
niendo las mismas condiciones de marcha.
Ø ltr/100km - Consumo medio
Tras conectar el encendido, el consumo medio comienza a visualizarse
⇒ página 65, fig. 42 tras recorrerse aproximadamente 100 metros. Hasta
ese momento aparecen guiones en vez de un valor. Durante la marcha, el
valor indicado se actualiza cada 5 segundos. No se indica el combustible
consumido.
ltr/100km o ltr/h - Consumo actual
Se indica el consumo actual en ltr/km mientras el vehículo esté en movi-
miento o en ltr/h (litros/hora) cuando el vehículo está detenido con el motor
en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el estilo
de conducción en el consumo ⇒ página 203.
Indicador de temperatura exterior
El margen de medición abarca desde -45°C hasta +58°C. A temperaturas por
debajo de +4°C, se visualiza adicionalmente el “símbolo del cristal de hielo”
y suena un “gong” si circula por encima de 20 km/h (aviso de peligro de
heladas). Este símbolo parpadea primero durante aprox. 10 segundos y
permanece encendido mientras la temperatura exterior no supere los +4°C ó
no suba por encima de 6°C si estaba encendido.
Aviso velocidad indicada
Cuando circule a la velocidad deseada, entre en el menú Modo Aviso Velo-
cidad y presione la tecla (Reset), el cuadro memoriza la velocidad indi-
cada. Si sobrepasa la velocidad indicada , aparece un aviso de texto en la
pantalla
5) y suena una señal acústica. Se puede desactivar pulsando la tecla (Reset).
La velocidad se puede cambiar con la tecla basculante en pasos de 5
km/h, dentro de los 5 seg. siguientes a la memorización inicial.
¡ATENCIÓN!
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador, ya
que podría sufrir un accidente.
Nota
Con el vehículo parado o a velocidade
s muy bajas, la temperatura exterior
indicada puede ser superior a la real debido al calor emitido por el motor.Mensajes informativos y de advertencia en la pantalla
La pantalla informa de posibles averías mediante testigos de
control, mensajes informativos y de advertencia.Al conectar el encendido o durante la marcha, se comprueba el estado de
determinadas funciones y componentes del vehículo. Las anomalías en el
funcionamiento se visualizan en la pantalla en forma de símbolos acompa-
ñados de un mensaje informativo o de advertencia y, dependiendo del caso,
incluso de una señal acústica.
Símbolos de advertencia
Hay símbolos de advertencia rojos (prioridad 1) y símbolos de advertencia
amarillos (prioridad 2).
5)En función de la versión del modelo, el mensaje del cuadro varía y puede ir represen-
tado, bien por un parpadeo de la velocidad o bien por un mensaje de velocidad.
AA
AA
AB
Freetrack_ES.book Seite 66 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción

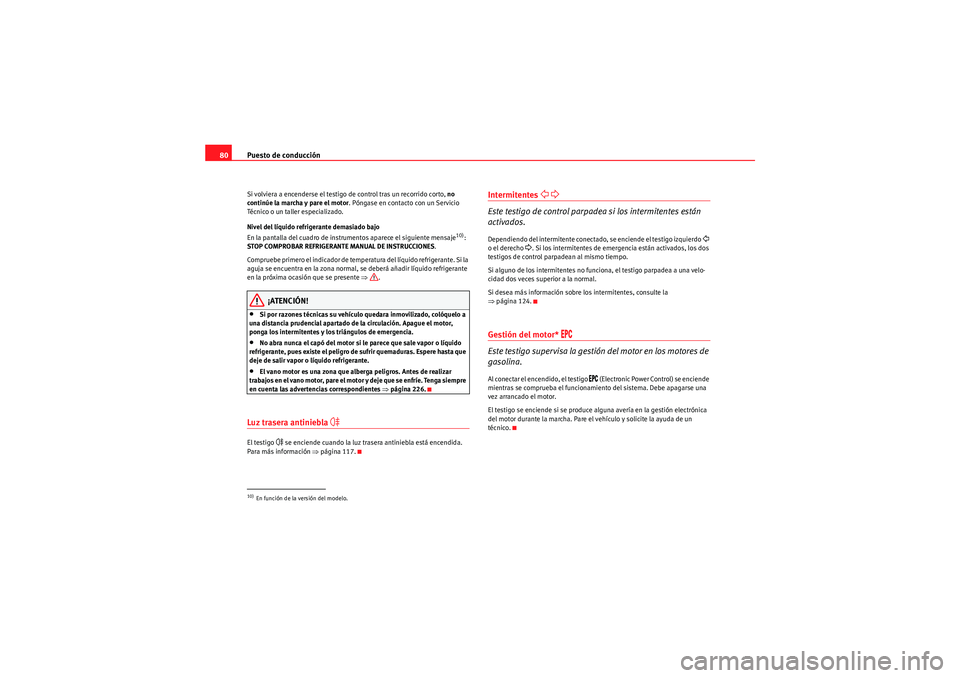

80Si volviera a encenderse el testigo de control tras un recorrido corto, no
continúe la marcha y pare el motor . Póngase en contacto con un Servicio
Técnico o un taller especializado.
Nivel del líquido refrigerante demasiado bajo
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
10):
STOP COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES .
Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuentra en la zona normal, se deberá añadir líquido refrigerante
en la próxima ocasión que se presente ⇒.
¡ATENCIÓN!
•Si por razones técnicas su vehículo quedara inmovilizado, colóquelo a
una distancia prudencial apartado de la circulación. Apague el motor,
ponga los intermitentes y los triángulos de emergencia.•No abra nunca el capó del motor si le parece que sale vapor o líquido
refrigerante, pues existe el peligro de sufrir quemaduras. Espere hasta que
deje de salir vapor o líquido refrigerante.•El vano motor es una zona que alberga peligros. Antes de realizar
trabajos en el vano motor, pare el motor y deje que se enfríe. Tenga siempre
en cuenta las advertencias correspondientes ⇒página 226.
Luz trasera antiniebla

El testigo
 se enciende cuando la luz trasera antiniebla está encendida.
Para más información ⇒página 117.
Intermitentes
 
Este testigo de control parpadea si los intermitentes están
activados.Dependiendo del intermitente conectado, se enciende el testigo izquierdo

o el derecho
. Si los intermitentes de emergencia están activados, los dos
testigos de control parpadean al mismo tiempo.
Si alguno de los intermitentes no funciona, el testigo parpadea a una velo-
cidad dos veces superior a la normal.
Si desea más información sobre los intermitentes, consulte la
⇒ página 124.
Gestión del motor*


Este testigo supervisa la gestión del motor en los motores de
gasolina.
Al conectar el encendido, el testigo
 (Electronic Power Control) se enciende
mientras se comprueba el funcionamiento del sistema. Debe apagarse una
vez arrancado el motor.
El testigo se enciende si se produce alguna avería en la gestión electrónica
del motor durante la marcha. Pare el vehículo y solicite la ayuda de un
técnico.
10)En función de la versión del modelo.
Freetrack_ES.book Seite 80 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción83
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

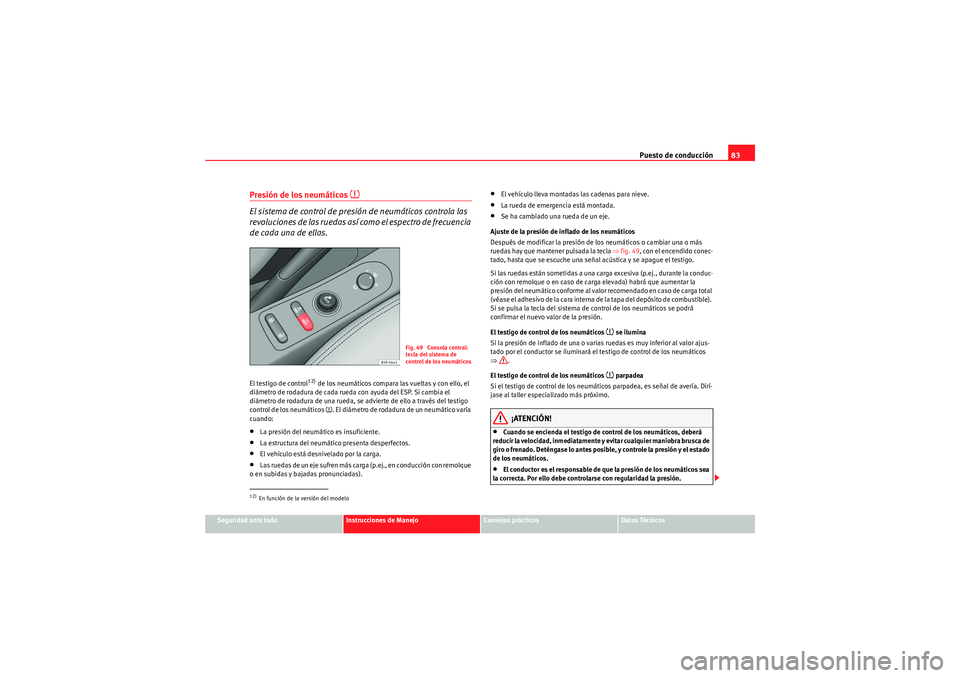

Presión de los neumáticos

El sistema de control de presión de neumáticos controla las
revoluciones de las ruedas así como el espectro de frecuencia
de cada una de ellas.El testigo de control
12) de los neumáticos compara las vueltas y con ello, el
diámetro de rodadura de cada rueda con ayuda del ESP. Si cambia el
diámetro de rodadura de una rueda, se advierte de ello a través del testigo
control de los neumáticos . El diámetro de rodadura de un neumático varía
cuando:
•La presión del neumático es insuficiente.•La estructura del neumático presenta desperfectos.•El vehículo está desnivelado por la carga.•Las ruedas de un eje sufren más carga (p.ej., en conducción con remolque
o en subidas y bajadas pronunciadas).
•El vehículo lleva montadas las cadenas para nieve.•La rueda de emergencia está montada.•Se ha cambiado una rueda de un eje.
Ajuste de la presión de inflado de los neumáticos
Después de modificar la presión de los neumáticos o cambiar una o más
ruedas hay que mantener pulsada la tecla ⇒fig. 49, con el encendido conec-
tado, hasta que se escuche una señal acústica y se apague el testigo.
Si las ruedas están sometidas a una carga excesiva (p.ej., durante la conduc-
ción con remolque o en caso de carga elevada) habrá que aumentar la
presión del neumático conforme al valor recomendado en caso de carga total
(véase el adhesivo de la cara interna de la tapa del depósito de combustible).
Si se pulsa la tecla del sistema de control de los neumáticos se podrá
confirmar el nuevo valor de la presión.
El testigo de control de los neumáticos
 se ilumina
Si la presión de inflado de una o varias ruedas es muy inferior al valor ajus-
tado por el conductor se iluminará el testigo de control de los neumáticos
⇒ .
El testigo de control de los neumáticos  parpadea
Si el testigo de control de los neumátic os parpadea, es señal de avería. Dirí-
jase al taller especializado más próximo.
¡ATENCIÓN!
•Cuando se encienda el testigo de control de los neumáticos, deberá
reducir la velocidad, inmediatamente y evitar cualquier maniobra brusca de
giro o frenado. Deténgase lo antes posible, y controle la presión y el estado
de los neumáticos.•El conductor es el responsable de qu e la presión de los neumáticos sea
la correcta. Por ello debe controlarse con regularidad la presión.
12)En función de la versión del modelo
Fig. 49 Consola central:
tecla del sistema de
control de los neumáticos
Freetrack_ES.book Seite 83 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción

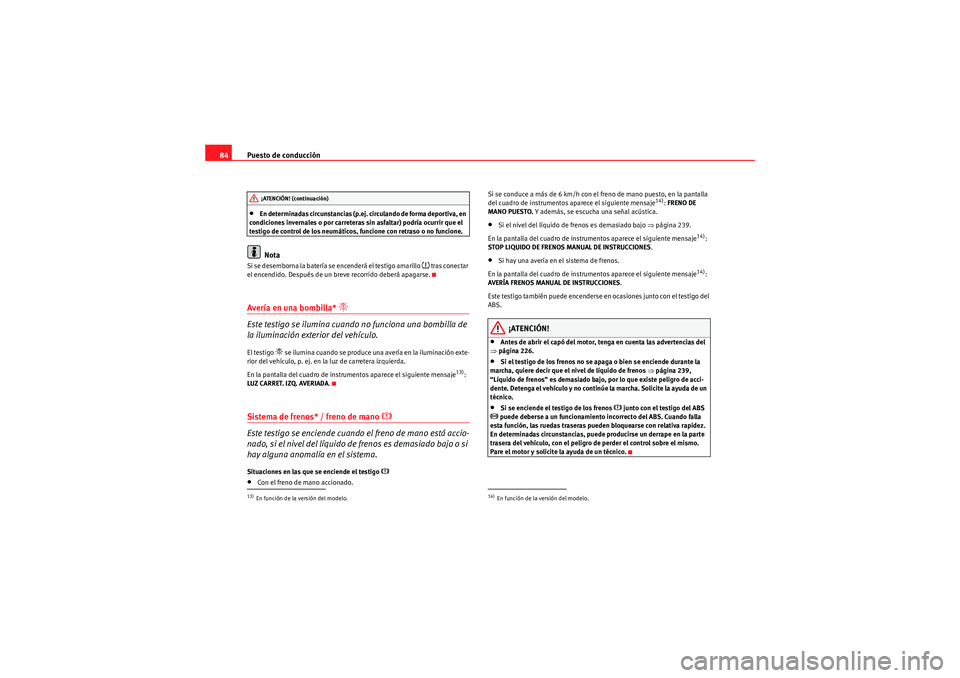

84•En determinadas circunstancias (p.ej. circulando de forma deportiva, en
condiciones invernales o por carreteras sin asfaltar) podría ocurrir que el
testigo de control de los neumáticos, funcione con retraso o no funcione.Nota
Si se desemborna la batería se encenderá el testigo amarillo
 tras conectar
el encendido. Después de un breve recorrido deberá apagarse.
Avería en una bombilla*

Este testigo se ilumina cuando no funciona una bombilla de
la iluminación exterior del vehículo.El testigo
 se ilumina cuando se produce una avería en la iluminación exte-
rior del vehículo, p. ej. en la luz de carretera izquierda.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
13):
LUZ CARRET. IZQ. AVERIADA .
Sistema de frenos* / freno de mano

Este testigo se enciende cuando el freno de mano está accio-
nado, si el nivel del líquido de frenos es demasiado bajo o si
hay alguna anomalía en el sistema.
Situaciones en las que se enciende el testigo

•Con el freno de mano accionado. Si se conduce a más de 6 km/h con el freno de mano puesto, en la pantalla
del cuadro de instrumentos aparece el siguiente mensaje
14):
FRENO DE
MANO PUESTO. Y además, se escucha una señal acústica.
•Si el nivel del líquido de frenos es demasiado bajo ⇒página 239.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
14):
STOP LIQUIDO DE FRENOS MANUAL DE INSTRUCCIONES .
•Si hay una avería en el sistema de frenos.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
14):
AVERÍA FRENOS MANUAL DE INSTRUCCIONES .
Este testigo también puede encenderse en ocasiones junto con el testigo del
ABS.
¡ATENCIÓN!
•Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 226.•Si el testigo de los frenos no se apaga o bien se enciende durante la
marcha, quiere decir que el nivel de líquido de frenos ⇒página 239,
“Líquido de frenos” es demasiado bajo, por lo que existe peligro de acci-
dente. Detenga el vehículo y no continúe la marcha. Solicite la ayuda de un
técnico.•Si se enciende el testigo de los frenos
 junto con el testigo del ABS
 puede deberse a un funcionamiento incorrecto del ABS. Cuando falla
esta función, las ruedas traseras pueden bloquearse con relativa rapidez.
En determinadas circunstancias, puede producirse un derrape en la parte
trasera del vehículo, con el peligro de perder el control sobre el mismo.
Pare el motor y solicite la ayuda de un técnico.
13)En función de la versión del modelo.¡ATENCIÓN! (continuación)
14)En función de la versión del modelo.
Freetrack_ES.book Seite 84 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción85
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

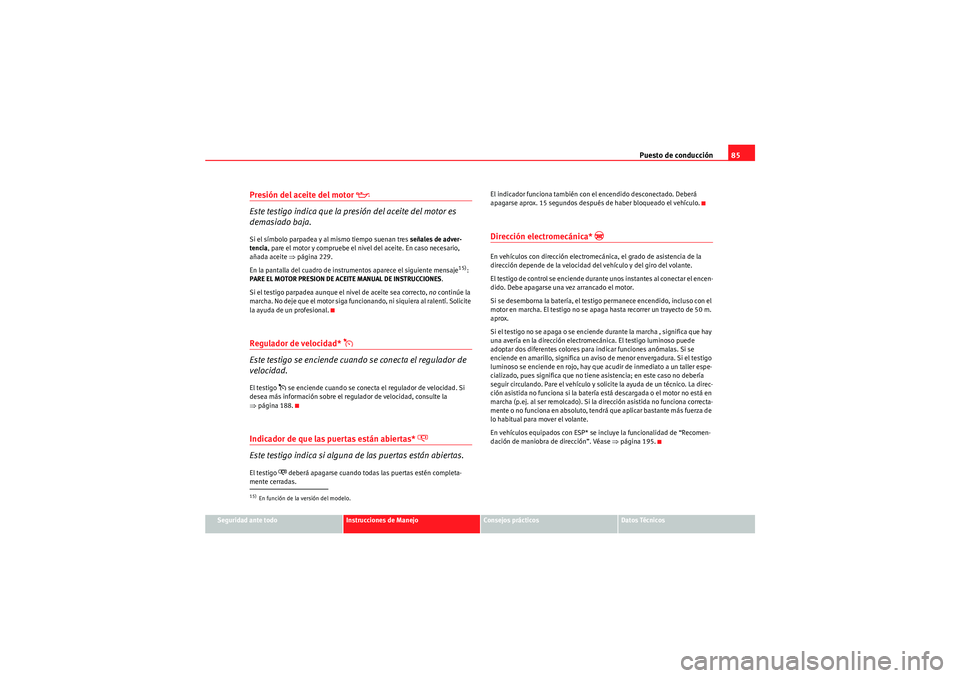

Presión del aceite del motor

Este testigo indica que la presión del aceite del motor es
demasiado baja.Si el símbolo parpadea y al mismo tiempo suenan tres señales de adver-
tencia , pare el motor y compruebe el nivel del aceite. En caso necesario,
añada aceite ⇒página 229.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
15):
PARE EL MOTOR PRESION DE ACEITE MANUAL DE INSTRUCCIONES .
Si el testigo parpadea aunque el nivel de aceite sea correcto, no continúe la
marcha. No deje que el motor siga funcionando, ni siquiera al ralentí. Solicite
la ayuda de un profesional.
Regulador de velocidad*

Este testigo se enciende cuando se conecta el regulador de
velocidad.El testigo
 se enciende cuando se conecta el regulador de velocidad. Si
desea más información sobre el regulador de velocidad, consulte la
⇒ página 188.
Indicador de que las puertas están abiertas*

Este testigo indica si alguna de las puertas están abiertas.El testigo
 deberá apagarse cuando todas las puertas estén completa-
mente cerradas. El indicador funciona también con el encendido desconectado. Deberá
apagarse aprox. 15 segundos después de haber bloqueado el vehículo.
Dirección electromecánica*

En vehículos con dirección electromecánica, el grado de asistencia de la
dirección depende de la velocidad del vehículo y del giro del volante.
El testigo de control se enciende durante unos instantes al conectar el encen-
dido. Debe apagarse una vez arrancado el motor.
Si se desemborna la batería, el testigo permanece encendido, incluso con el
motor en marcha. El testigo no se apaga hasta recorrer un trayecto de 50 m.
aprox.
Si el testigo no se apaga o se enciende durante la marcha , significa que hay
una avería en la dirección electromecánica. El testigo luminoso puede
adoptar dos diferentes colores para indicar funciones anómalas. Si se
enciende en amarillo, significa un aviso de menor envergadura. Si el testigo
luminoso se enciende en rojo, hay que acudir de inmediato a un taller espe-
cializado, pues significa que no tiene asistencia; en este caso no debería
seguir circulando. Pare el vehículo y solicite la ayuda de un técnico. La direc-
ción asistida no funciona si la batería está descargada o el motor no está en
marcha (p.ej. al ser remolcado). Si la dirección asistida no funciona correcta-
mente o no funciona en absoluto, tendrá que aplicar bastante más fuerza de
lo habitual para mover el volante.
En vehículos equipados con ESP* se incluye la funcionalidad de “Recomen-
dación de maniobra de dirección”. Véase
⇒página 195.
15)En función de la versión del modelo.
Freetrack_ES.book Seite 85 Donnerstag, 30. Juli 2009 1:48 13

Mandos en el volante91
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Mandos en volante versión Audio + Teléfono
Fig. 52 Mandos en el
volante
Fig. 53 Mandos en el
volante (en función de la
versión del modelo)
Te c l a
Radio
CD/MP3/USB*/iPod*
AUX
TELEFONO
Aumento de volumen
Aumento de volumen
Aumento de volumen
Aumento de volumen
Disminución de volumen
Disminución de volumen
Disminución de volumen
Disminución de volumen
Búsqueda siguiente emisora
Siguiente canción
Pulsación larga: Avance rápido
Sin función específica
Sin función específica
Búsqueda emisora anterior
Anterior canción
Pulsación larga:Retroceso rápido
Sin función específica
Sin función específica
Acceso menú teléfono en cuadro ins- trumentos
Acceso menú teléfono en cuadro ins-trumentos
Acceso menú teléfono en cua-dro instrumentos
Efectuar llamada
Aceptar llamada entrante
Finalizar llamada en curso
Pulsación larga: rechazar lla- mada entrante
Activación reconocimiento de voz
Activación reconocimiento de voz
Activación reconocimiento de voz
Activación reconocimiento de voz
AAABACADAEAF
Freetrack_ES.book Seite 91 Donnerstag, 30. Juli 2009 1:48 13

Mandos en el volante93
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Sistema de RadionavegaciónMandos en volante versión Audio
Fig. 54 Mandos en el
volante
Fig. 55 Mandos en el
volante (en función de la
versión del modelo)
Te c l a
Radio
CD/MP3/USB*/iPod*
AUX
NAVEGADOR
Aumento de volumen
Aumento de volumen
Aumento de volumen
Aumento de volumen
Disminución de volumen
Disminución de volumen
Disminución de volumen
Disminución de volumen
Búsqueda siguiente emisora
Siguiente canción
Pulsación larga: Avance rápido
Sin función específica
Sin función específica
Búsqueda emisora anterior
Anterior canción
Pulsación larga:Retroceso rápido
Sin función específica
Sin función específica
Acceso menú teléfono en cuadro ins- trumentos
Acceso menú teléfono en cuadro ins-trumentos
Acceso menú teléfono en cua-dro instrumentos
Sin función específica
Activación reconocimiento de voz
Activación reconocimiento de voz
Activación reconocimiento de voz
Activación reconocimiento de voz
AAABACADAEAF
Freetrack_ES.book Seite 93 Donnerstag, 30. Juli 2009 1:48 13

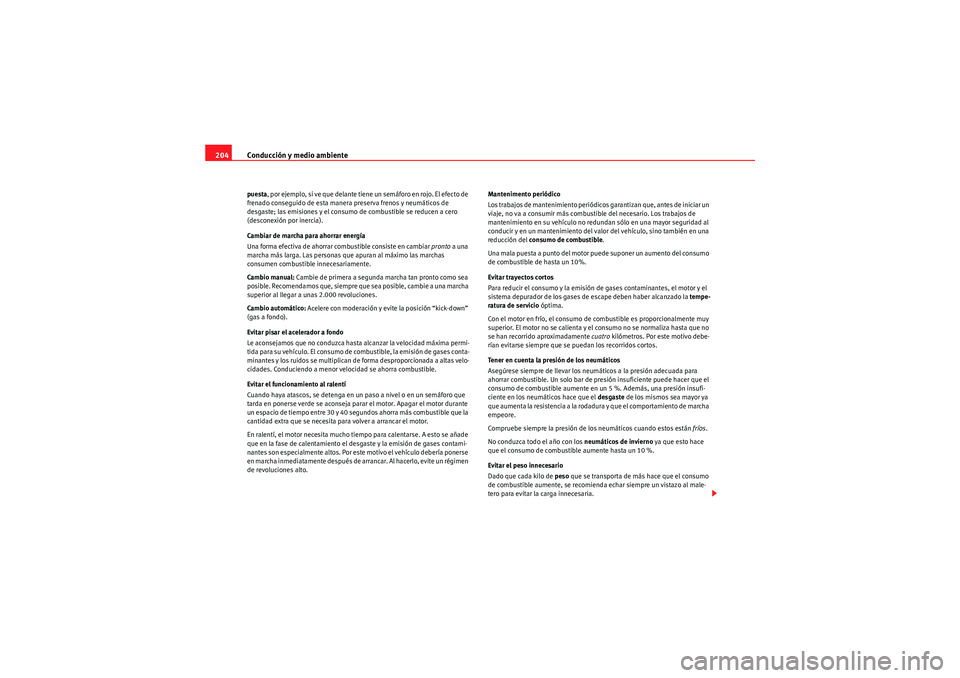

Conducción y medio ambiente
204puesta , por ejemplo, si ve que delante tiene un semáforo en rojo. El efecto de
frenado conseguido de esta manera preserva frenos y neumáticos de
desgaste; las emisiones y el consumo de combustible se reducen a cero
(desconexión por inercia).
Cambiar de marcha para ahorrar energía
Una forma efectiva de ahorrar combustible consiste en cambiar pronto a una
marcha más larga. Las personas que apuran al máximo las marchas
consumen combustible innecesariamente.
Cambio manual: Cambie de primera a segunda marcha tan pronto como sea
posible. Recomendamos que, siempre que sea posible, cambie a una marcha
superior al llegar a unas 2.000 revoluciones.
Cambio automático: Acelere con moderación y evite la posición “kick-down”
(gas a fondo).
Evitar pisar el acelerador a fondo
Le aconsejamos que no conduzca hasta alcanzar la velocidad máxima permi-
ti da pa ra su ve hí cul o. El consum o d e com b us ti ble , la em isi ón d e gas es co nta -
minantes y los ruidos se multiplican de forma desproporcionada a altas velo-
cidades. Conduciendo a menor velocidad se ahorra combustible.
Evitar el funcionamiento al ralentí
Cuando haya atascos, se detenga en un paso a nivel o en un semáforo que
tarda en ponerse verde se aconseja parar el motor. Apagar el motor durante
un espacio de tiempo entre 30 y 40 segundos ahorra más combustible que la
cantidad extra que se necesita para volver a arrancar el motor.
En ralentí, el motor necesita mucho tiempo para calentarse. A esto se añade
que en la fase de calentamiento el desgaste y la emisión de gases contami-
nantes son especialmente altos. Por este motivo el vehículo debería ponerse
e n m a r ch a i n m e d i a t a m e n t e d e s p u é s d e a r r a n c a r . A l h a ce r l o , e v i t e u n r é g i m e n
de revoluciones alto. Mantenimento periódico
Los trabajos de mantenimiento periódicos garantizan que, antes de iniciar un
viaje, no va a consumir más combustible del necesario. Los trabajos de
mantenimiento en su vehículo no redundan sólo en una mayor seguridad al
conducir y en un mantenimiento del valor del vehículo, sino también en una
reducción del
consumo de combustible .
Una mala puesta a punto del motor puede suponer un aumento del consumo
de combustible de hasta un 10%.
Evitar trayectos cortos
Para reducir el consumo y la emisión de gases contaminantes, el motor y el
sistema depurador de los gases de escape deben haber alcanzado la tempe-
ratura de servicio óptima.
Con el motor en frío, el consumo de combustible es proporcionalmente muy
superior. El motor no se calienta y el consumo no se normaliza hasta que no
se han recorrido aproximadamente cuatro kilómetros. Por este motivo debe-
rían evitarse siempre que se puedan los recorridos cortos.
Tener en cuenta la presión de los neumáticos
Asegúrese siempre de llevar los neumáticos a la presión adecuada para
ahorrar combustible. Un solo bar de presión insuficiente puede hacer que el
consumo de combustible aumente en un 5 %. Además, una presión insufi-
ciente en los neumáticos hace que el desgaste de los mismos sea mayor ya
que aumenta la resistencia a la rodadura y que el comportamiento de marcha
empeore.
Compruebe siempre la presión de los neumáticos cuando estos están fríos.
No conduzca todo el año con los neumáticos de invierno ya que esto hace
que el consumo de combustible aumente hasta un 10 %.
Evitar el peso innecesario
Dado que cada kilo de peso que se transporta de más hace que el consumo
de combustible aumente, se recomienda echar siempre un vistazo al male-
tero para evitar la carga innecesaria.
Freetrack_ES.book Seite 204 Donnerstag, 30. Juli 2009 1:48 13
