Seat Altea Freetrack 2009 Manuale del proprietario (in Italian)

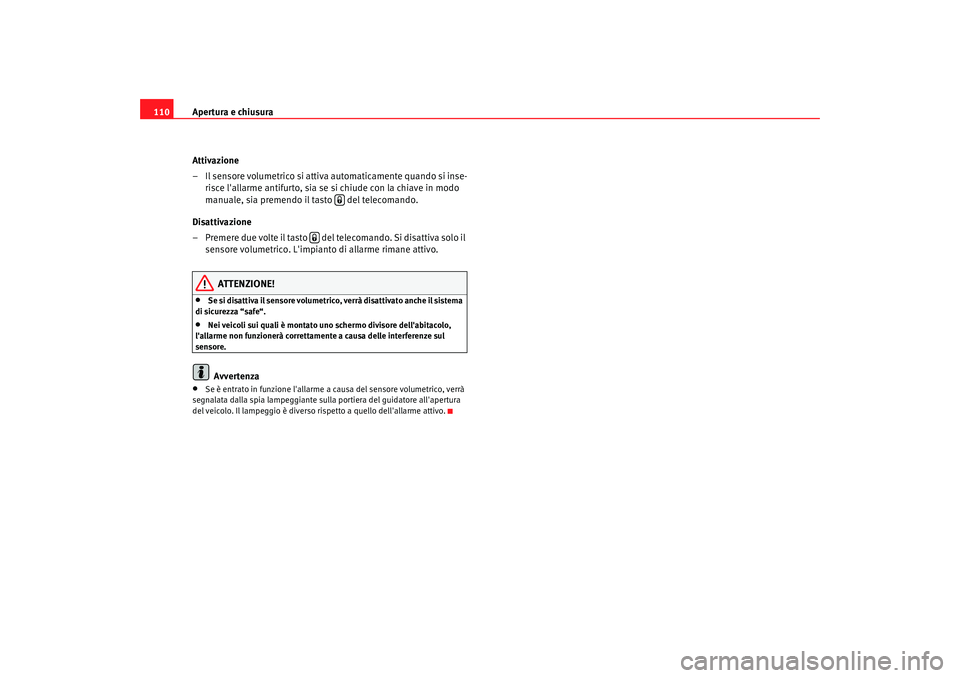

Apertura e chiusura
110
Attivazione
– Il sensore volumetrico si attiva automaticamente quando si inse-risce l'allarme antifurto, sia se si chiude con la chiave in modo
manuale, sia premendo il tasto del telecomando.
Disattivazione
– Premere due volte il tasto del telecomando. Si disattiva solo il sensore volumetrico. L'impianto di allarme rimane attivo.
ATTENZIONE!
•
Se si disattiva il sensore volumetrico, verrà disattivato anche il sistema
di sicurezza “safe“.
•
Nei veicoli sui quali è montato uno schermo divisore dell'abitacolo,
l'allarme non funzionerà correttamente a causa delle interferenze sul
sensore.Avvertenza
•
Se è entrato in funzione l'allarme a causa del sensore volumetrico, verrà
segnalata dalla spia lampeggiante sulla portiera del guidatore all'apertura
del veicolo. Il lampeggio è diverso rispetto a quello dell'allarme attivo.


altea_freetrack_italia.book Seite 110 Montag, 16. Februar 2009 11:58 11

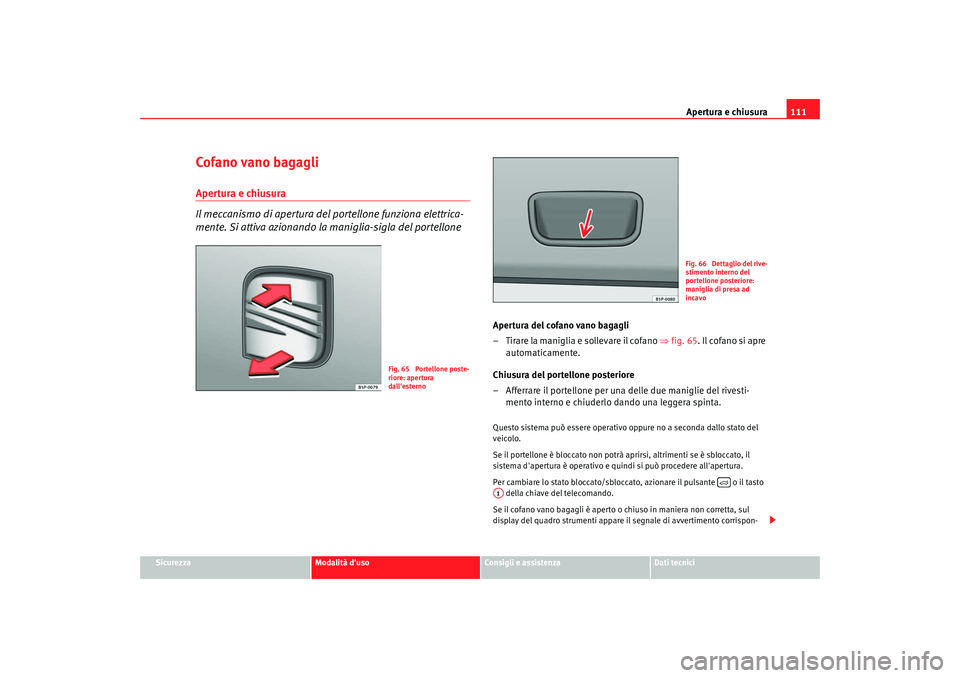

Apertura e chiusura111
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Cofano vano bagagliApertura e chiusura
Il meccanismo di apertura del portellone funziona elettrica-
mente. Si attiva azionando la maniglia-sigla del portellone
Apertura del cofano vano bagagli
– Tirare la maniglia e sollevare il cofano ⇒ fig. 65. Il cofano si apre
automaticamente.
Chiusura del portellone posteriore
– Afferrare il portellone per una delle due maniglie del rivesti- mento interno e chiuderlo dando una leggera spinta.Questo sistema può essere operativo oppure no a seconda dallo stato del
veicolo.
Se il portellone è bloccato non potrà aprirsi, altrimenti se è sbloccato, il
sistema d'apertura è operativo e quindi si può procedere all'apertura.
Per cambiare lo stato bloccato/sbloccato, azionare il pulsante o il tasto
della chiave del telecomando.
Se il cofano vano bagagli è aperto o chiuso in maniera non corretta, sul
display del quadro strumenti appare il segnale di avvertimento corrispon-
Fig. 65 Portellone poste-
riore: apertura
dall'esterno
Fig. 66 Dettaglio del rive-
stimento interno del
portellone posteriore:
maniglia di presa ad
incavo

A1
altea_freetrack_italia.book Seite 111 Montag, 16. Februar 2009 11:58 11

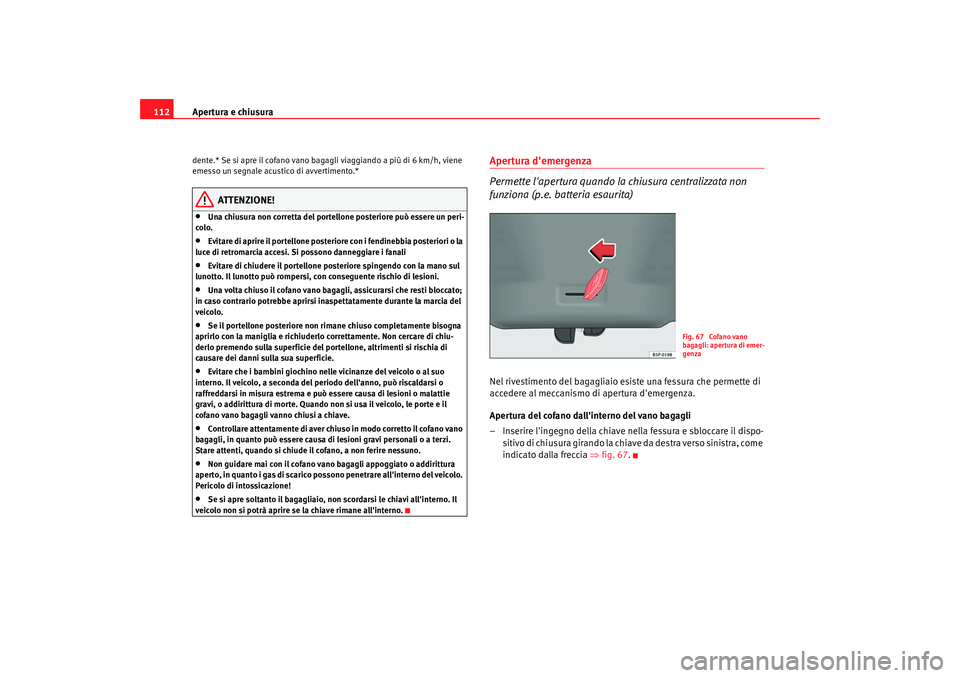

Apertura e chiusura
112dente.* Se si apre il cofano vano bagagli viaggiando a più di 6 km/h, viene
emesso un segnale acustico di avvertimento.*
ATTENZIONE!
•
Una chiusura non corretta del portellone posteriore può essere un peri-
colo.
•
Evitare di aprire il portellone posteriore con i fendinebbia posteriori o la
luce di retromarcia accesi. Si possono danneggiare i fanali
•
Evitare di chiudere il portellone posteriore spingendo con la mano sul
lunotto. Il lunotto può rompersi, con conseguente rischio di lesioni.
•
Una volta chiuso il cofano vano bagagli, assicurarsi che resti bloccato;
in caso contrario potrebbe aprirsi inaspettatamente durante la marcia del
veicolo.
•
Se il portellone posteriore non rimane chiuso completamente bisogna
aprirlo con la maniglia e richiuderlo correttamente. Non cercare di chiu-
derlo premendo sulla superficie del portellone, altrimenti si rischia di
causare dei danni sulla sua superficie.
•
Evitare che i bambini giochino nelle vicinanze del veicolo o al suo
interno. Il veicolo, a seconda del periodo dell'anno, può riscaldarsi o
raffreddarsi in misura estrema e può essere causa di lesioni o malattie
gravi, o addirittura di morte. Quando non si usa il veicolo, le porte e il
cofano vano bagagli vanno chiusi a chiave.
•
Controllare attentamente di aver chiuso in modo corretto il cofano vano
bagagli, in quanto può essere causa di lesioni gravi personali o a terzi.
Stare attenti, quando si chiude il cofano, a non ferire nessuno.
•
Non guidare mai con il cofano vano bagagli appoggiato o addirittura
aperto, in quanto i gas di scarico possono penetrare all'interno del veicolo.
Pericolo di intossicazione!
•
Se si apre soltanto il bagagliaio, no n scordarsi le chiavi all'interno. Il
veicolo non si potrà aprire se la chiave rimane all'interno.
Apertura d'emergenza
Permette l'apertura quando la chiusura centralizzata non
funziona (p.e. batteria esaurita)Nel rivestimento del bagagliaio esiste una fessura che permette di
accedere al meccanismo di apertura d'emergenza.
Apertura del cofano dall'interno del vano bagagli
– Inserire l'ingegno della chiave nella fessura e sbloccare il dispo- sitivo di chiusura girando la chiave da destra verso sinistra, come
indicato dalla freccia ⇒fig. 67 .
Fig. 67 Cofano vano
bagagli: apertura di emer-
genza
altea_freetrack_italia.book Seite 112 Montag, 16. Februar 2009 11:58 11

Apertura e chiusura113
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

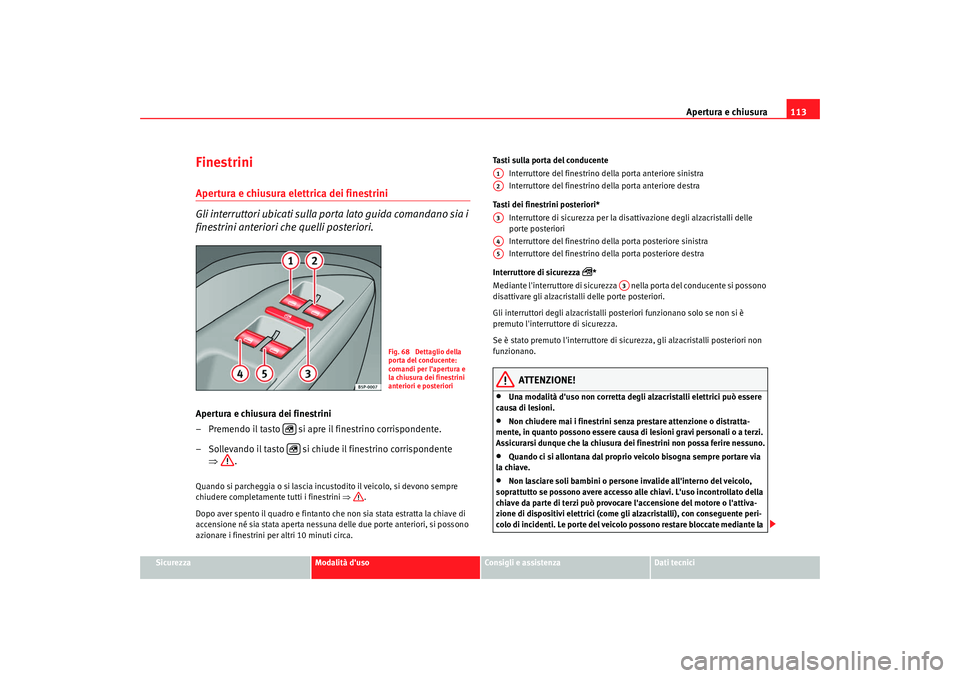

FinestriniApertura e chiusura elettrica dei finestrini
Gli interruttori ubicati sulla po rta lato guida comandano sia i
finestrini anteriori che quelli posteriori.Apertura e chiusura dei finestrini
– Premendo il tasto si apre il finestrino corrispondente.
– Sollevando il tasto si chiude il finestrino corrispondente
⇒ .Quando si parcheggia o si lascia incustodito il veicolo, si devono sempre
chiudere completamente tutti i finestrini ⇒ .
Dopo aver spento il quadro e fintanto che non sia stata estratta la chiave di
accensione né sia stata aperta nessuna delle due porte anteriori, si possono
azionare i finestrini per altri 10 minuti circa. Tasti sulla porta del conducente
Interruttore del finestrino della porta anteriore sinistra
Interruttore del finestrino della porta anteriore destra
Tasti dei finestrini posteriori* Interruttore di sicurezza per la disattivazione degli alzacristalli delle
porte posteriori
Interruttore del finestrino della porta posteriore sinistra
Interruttore del finestrino della porta posteriore destra
Interruttore di sicurezza
*
Mediante l'interruttore di sicurezza nella porta del conducente si possono
disattivare gli alzacristalli delle porte posteriori.
Gli interruttori degli alzacristalli posteriori funzionano solo se non si è
premuto l'interruttore di sicurezza.
Se è stato premuto l'interruttore di sicurezza, gli alzacristalli posteriori non
funzionano.
ATTENZIONE!
•
Una modalità d'uso non corretta degli alzacristalli elettrici può essere
causa di lesioni.
•
Non chiudere mai i finestrini senza prestare attenzione o distratta-
mente, in quanto possono essere causa di lesioni gravi personali o a terzi.
Assicurarsi dunque che la chiusura dei finestrini non possa ferire nessuno.
•
Quando ci si allontana dal proprio veicolo bisogna sempre portare via
la chiave.
•
Non lasciare soli bambini o persone invalide all'interno del veicolo,
soprattutto se possono avere accesso alle chiavi. L'uso incontrollato della
chiave da parte di terzi può provocare l'accensione del motore o l'attiva-
zione di dispositivi elettrici (come gli alzacristalli), con conseguente peri-
colo di incidenti. Le porte del veicolo possono restare bloccate mediante la
Fig. 68 Dettaglio della
porta del conducente:
comandi per l'apertura e
la chiusura dei finestrini
anteriori e posteriori

A1A2A3A4A5
A3
altea_freetrack_italia.book Seite 113 Montag, 16. Februar 2009 11:58 11

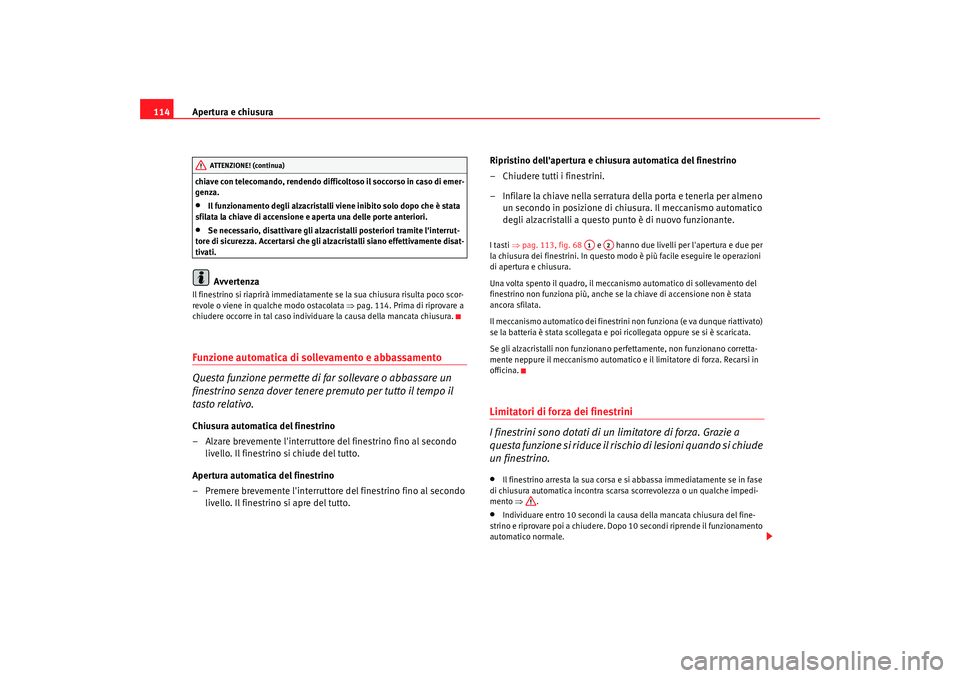

Apertura e chiusura
114chiave con telecomando, rendendo difficoltoso il soccorso in caso di emer-
genza.•
Il funzionamento degli alzacristalli viene inibito solo dopo che è stata
sfilata la chiave di accensione e aperta una delle porte anteriori.
•
Se necessario, disattivare gli alzacristalli posteriori tramite l'interrut-
tore di sicurezza. Accertarsi che gli alzacristalli siano effettivamente disat-
tivati.Avvertenza
Il finestrino si riaprirà immediatamente se la sua chiusura risulta poco scor-
revole o viene in qualche modo ostacolata ⇒pag. 114. Prima di riprovare a
chiudere occorre in tal caso individuare la causa della mancata chiusura.Funzione automatica di sollevamento e abbassamento
Questa funzione permette di far sollevare o abbassare un
finestrino senza dover tenere premuto per tutto il tempo il
tasto relativo.Chiusura automatica del finestrino
– Alzare brevemente l'interruttore del finestrino fino al secondo livello. Il finestrino si chiude del tutto.
Apertura automatica del finestrino
– Premere brevemente l'interruttore del finestrino fino al secondo
livello. Il finestrino si apre del tutto. Ripristino dell'apertura e chiusura automatica del finestrino
– Chiudere tutti i finestrini.
– Infilare la chiave nella serratura della porta e tenerla per almeno
un secondo in posizione di chiusura. Il meccanismo automatico
degli alzacristalli a questo punto è di nuovo funzionante.
I tasti ⇒ pag. 113, fig. 68 e hanno due livelli per l'apertura e due per
la chiusura dei finestrini. In questo modo è più facile eseguire le operazioni
di apertura e chiusura.
Una volta spento il quadro, il meccanismo automatico di sollevamento del
finestrino non funziona più, anche se la chiave di accensione non è stata
ancora sfilata.
Il meccanismo automatico dei finestrini non funziona (e va dunque riattivato)
se la batteria è stata scollegata e poi ricollegata oppure se si è scaricata.
Se gli alzacristalli non funzionano perfettamente, non funzionano corretta-
mente neppure il meccanismo automatico e il limitatore di forza. Recarsi in
officina.Limitatori di forza dei finestrini
I finestrini sono dotati di un limitatore di forza. Grazie a
questa funzione si riduce il rischio di lesioni quando si chiude
un finestrino.•
Il finestrino arresta la sua corsa e si abbassa immediatamente se in fase
di chiusura automatica incontra scarsa scorrevolezza o un qualche impedi-
mento ⇒.
•
Individuare entro 10 secondi la causa della mancata chiusura del fine-
strino e riprovare poi a chiudere. Dopo 10 secondi riprende il funzionamento
automatico normale.
ATTENZIONE! (continua)
A1
A2
altea_freetrack_italia.book Seite 114 Montag, 16. Februar 2009 11:58 11

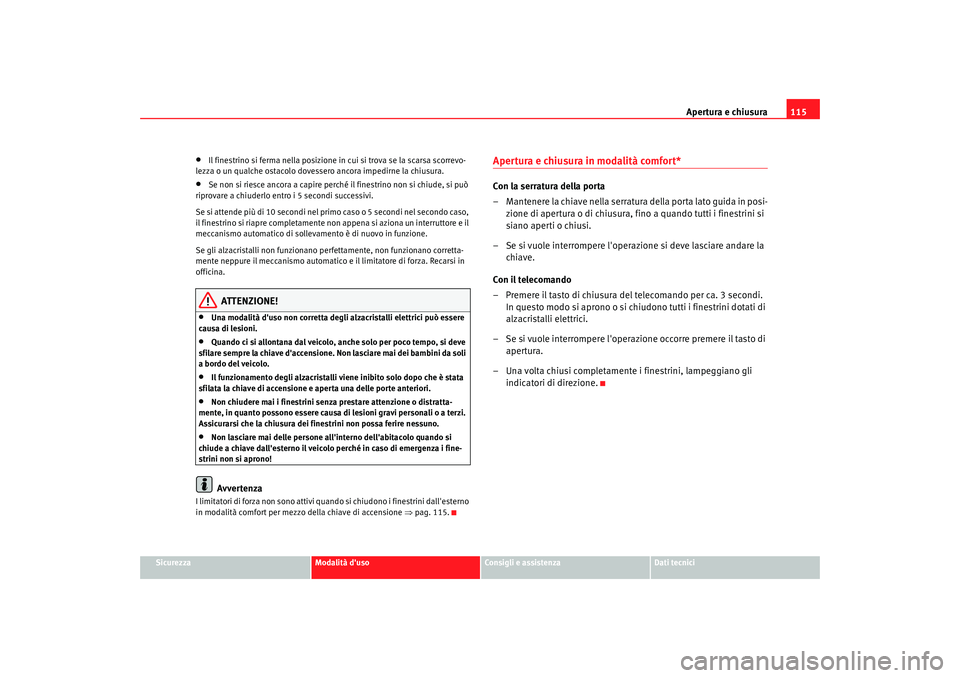

Apertura e chiusura115
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Il finestrino si ferma nella posizione in cui si trova se la scarsa scorrevo-
lezza o un qualche ostacolo dovessero ancora impedirne la chiusura.
•
Se non si riesce ancora a capire perché il finestrino non si chiude, si può
riprovare a chiuderlo entro i 5 secondi successivi.
Se si attende più di 10 secondi nel primo caso o 5 secondi nel secondo caso,
il finestrino si riapre completamente non appena si aziona un interruttore e il
meccanismo automatico di sollevamento è di nuovo in funzione.
Se gli alzacristalli non funzionano perfettamente, non funzionano corretta-
mente neppure il meccanismo automatico e il limitatore di forza. Recarsi in
officina.
ATTENZIONE!
•
Una modalità d'uso non corretta degli alzacristalli elettrici può essere
causa di lesioni.
•
Quando ci si allontana dal veicolo, anche solo per poco tempo, si deve
sfilare sempre la chiave d'accensione. Non lasciare mai dei bambini da soli
a bordo del veicolo.
•
Il funzionamento degli alzacristalli viene inibito solo dopo che è stata
sfilata la chiave di accensione e aperta una delle porte anteriori.
•
Non chiudere mai i finestrini senza prestare attenzione o distratta-
mente, in quanto possono essere causa di lesioni gravi personali o a terzi.
Assicurarsi che la chiusura dei finestrini non possa ferire nessuno.
•
Non lasciare mai delle persone all'interno dell'abitacolo quando si
chiude a chiave dall'esterno il veicolo perché in caso di emergenza i fine-
strini non si aprono!Avvertenza
I limitatori di forza non sono attivi quando si chiudono i finestrini dall'esterno
in modalità comfort per mezzo della chiave di accensione ⇒pag. 115.
Apertura e chiusura in modalità comfort* Con la serratura della porta
– Mantenere la chiave nella serratura della porta lato guida in posi-
zione di apertura o di chiusura, fino a quando tutti i finestrini si
siano aperti o chiusi.
– Se si vuole interrompere l'operazione si deve lasciare andare la chiave.
Con il telecomando
– Premere il tasto di chiusura del telecomando per ca. 3 secondi. In questo modo si aprono o si chiudono tutti i finestrini dotati di
alzacristalli elettrici.
– Se si vuole interrompere l'operazione occorre premere il tasto di apertura.
– Una volta chiusi completamente i finestrini, lampeggiano gli indicatori di direzione.
altea_freetrack_italia.book Seite 115 Montag, 16. Februar 2009 11:58 11

Apertura e chiusura

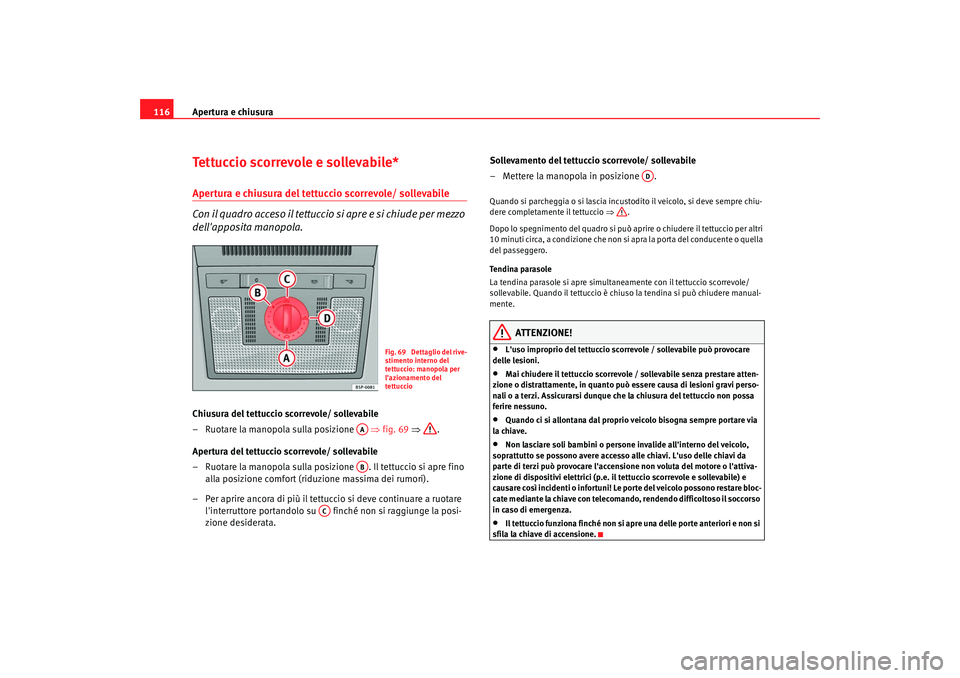

116Tettuccio scorrevole e sollevabile*Apertura e chiusura del tettuccio scorrevole/ sollevabile
Con il quadro acceso il tettuccio si apre e si chiude per mezzo
dell'apposita manopola.Chiusura del tettuccio scorrevole/ sollevabile
– Ruotare la manopola sulla posizione ⇒fig. 69 ⇒ .
Apertura del tettuccio scorrevole/ sollevabile
– Ruotare la manopola sulla posizione . Il tettuccio si apre fino alla posizione comfort (riduzione massima dei rumori).
– Per aprire ancora di più il tettuccio si deve continuare a ruotare l'interruttore portandolo su finché non si raggiunge la posi-
zione desiderata. Sollevamento del tettuccio scorrevole/ sollevabile
– Mettere la manopola in posizione .
Quando si parcheggia o si lascia incustodito il veicolo, si deve sempre chiu-
dere completamente il tettuccio ⇒
.
Dopo lo spegnimento del quadro si può aprire o chiudere il tettuccio per altri
10 minuti circa, a condizione che non si apra la porta del conducente o quella
del passeggero.
Te n d i n a p a r a s o l e
La tendina parasole si apre simultaneamente con il tettuccio scorrevole/
sollevabile. Quando il tettuccio è chiuso la tendina si può chiudere manual-
mente.
ATTENZIONE!
•
L'uso improprio del tettuccio scorrevole / sollevabile può provocare
delle lesioni.
•
Mai chiudere il tettuccio scorrevole / sollevabile senza prestare atten-
zione o distrattamente, in quanto può essere causa di lesioni gravi perso-
nali o a terzi. Assicurarsi dunque che la chiusura del tettuccio non possa
ferire nessuno.
•
Quando ci si allontana dal proprio veicolo bisogna sempre portare via
la chiave.
•
Non lasciare soli bambini o persone invalide all'interno del veicolo,
soprattutto se possono avere accesso alle chiavi. L'uso delle chiavi da
parte di terzi può provocare l'accensione non voluta del motore o l'attiva-
zione di dispositivi elettrici (p.e. il tettuccio scorrevole e sollevabile) e
causare così incidenti o infortuni! Le porte del veicolo possono restare bloc-
cate mediante la chiave con telecomando, rendendo difficoltoso il soccorso
in caso di emergenza.
•
Il tettuccio funziona finché non si apre una delle porte anteriori e non si
sfila la chiave di accensione.
Fig. 69 Dettaglio del rive-
stimento interno del
tettuccio: manopola per
l'azionamento del
tettuccio
AAAB
AC
AD
altea_freetrack_italia.book Seite 116 Montag, 16. Februar 2009 11:58 11

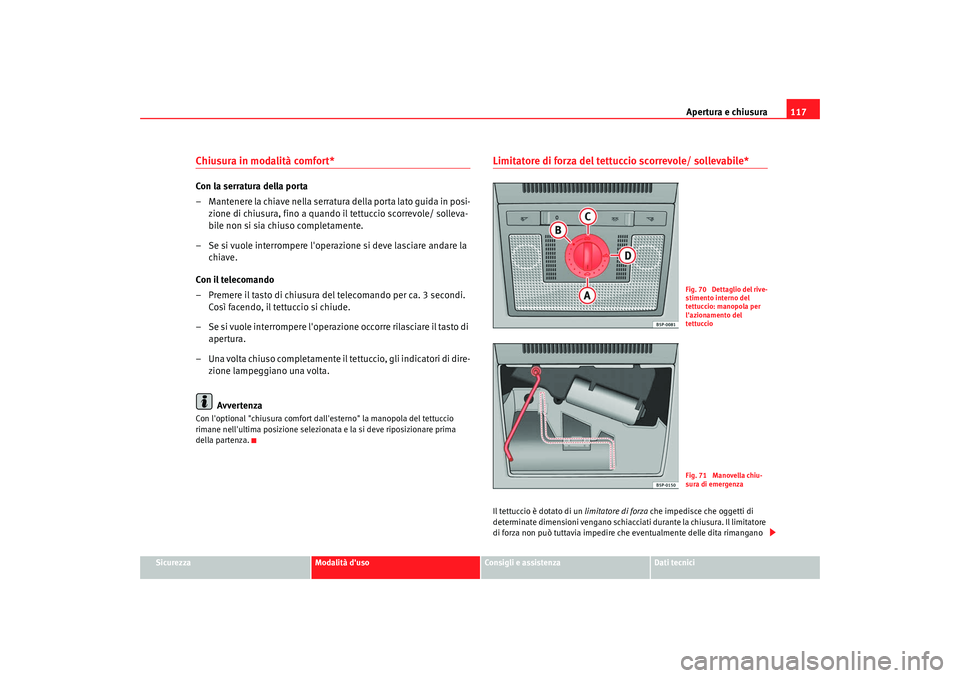

Apertura e chiusura117
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Chiusura in modalità comfort* Con la serratura della porta
– Mantenere la chiave nella serratura della porta lato guida in posi-
zione di chiusura, fino a quando il tettuccio scorrevole/ solleva-
bile non si sia chiuso completamente.
– Se si vuole interrompere l'operazione si deve lasciare andare la chiave.
Con il telecomando
– Premere il tasto di chiusura del telecomando per ca. 3 secondi. Così facendo, il tettuccio si chiude.
– Se si vuole interrompere l'operazione occorre rilasciare il tasto di apertura.
– Una volta chiuso completamente il tettuccio, gli indicatori di dire- zione lampeggiano una volta.
AvvertenzaCon l'optional "chiusura comfort dall'esterno" la manopola del tettuccio
rimane nell'ultima posizione selezionata e la si deve riposizionare prima
della partenza.
Limitatore di forza del tettuccio scorrevole/ sollevabile*Il tettuccio è dotato di un limitatore di forza che impedisce che oggetti di
determinate dimensioni vengano schiacciati durante la chiusura. Il limitatore
di forza non può tuttavia impedire che eventualmente delle dita rimangano
Fig. 70 Dettaglio del rive-
stimento interno del
tettuccio: manopola per
l'azionamento del
tettuccioFig. 71 Manovella chiu-
sura di emergenza
altea_freetrack_italia.book Seite 117 Montag, 16. Februar 2009 11:58 11

Apertura e chiusura
118incastrate nei bordi del tettuccio. Il tettuccio si arresta e si riapre immediata-
mente se qualcosa ne impedisce la chiusura.
Per chiudere il tettuccio dopo che lo si è aperto più volte, a causa del limita-
tore di forza si deve tenere la manopola nella posizione ⇒pag. 117,
fig. 70 fino a quando non si è completamente chiuso. A questo proposito
bisogna tenere presente che ora il tettuccio si chiude senza l'intervento del
limitatore di forza.
Azionamento in caso di guasto
In caso di guasto è possibile chiudere il tettuccio manualmente.•
Togliere il rivestimento di plastica incastrando un cacciavite nella parte
posteriore.
•
Estrarre la manovella dall'attacco del rivestimento, introdurla nell'aper-
tura fino al limite (superando la resistenza della molla) e chiudere il tettuccio
scorrevole.
•
Incastrare la manovella nell'attacco e ricollocarla.
AA
altea_freetrack_italia.book Seite 118 Montag, 16. Februar 2009 11:58 11

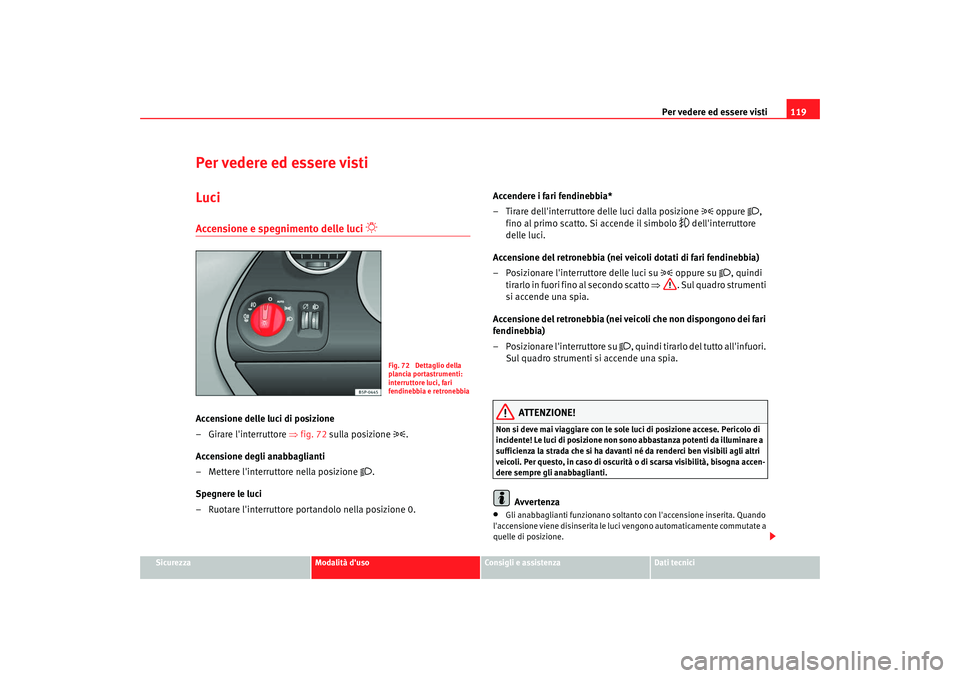

Per vedere ed essere visti119
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Per vedere ed essere vistiLuciAccensione e spegnimento delle luci


Accensione delle luci di posizione
– Girare l'interruttore ⇒fig. 72 sulla posizione

.
Accensione degli anabbaglianti
– Mettere l'interruttore nella posizione

.
Spegnere le luci
– Ruotare l'interruttore portandolo nella posizione 0. Accendere i fari fendinebbia*
– Tirare dell'interruttore delle luci dalla posizione

oppure

,
fino al primo scatto. Si accende il simbolo
 dell'interruttore
delle luci.
Accensione del retronebbia (nei veicoli dotati di fari fendinebbia)
– Posizionare l'interruttore delle luci su

oppure su

, quindi
tirarlo in fuori fino al secondo scatto ⇒. Sul quadro strumenti
si accende una spia.
Accensione del retronebbia (nei veicoli che non dispongono dei fari
fendinebbia)
– Posizionare l'interruttore su

, quindi tirarlo del tutto all'infuori.
Sul quadro strumenti si accende una spia.
ATTENZIONE!
Non si deve mai viaggiare con le sole luci di posizione accese. Pericolo di
incidente! Le luci di posizione non sono abbastanza potenti da illuminare a
sufficienza la strada che si ha davanti né da renderci ben visibili agli altri
veicoli. Per questo, in caso di oscurità o di scarsa visibilità, bisogna accen-
dere sempre gli anabbaglianti.
Avvertenza
•
Gli anabbaglianti funzionano soltanto con l'accensione inserita. Quando
l'accensione viene disinserita le luci vengono automaticamente commutate a
quelle di posizione.
Fig. 72 Dettaglio della
plancia portastrumenti:
interruttore luci, fari
fendinebbia e retronebbia
altea_freetrack_italia.book Seite 119 Montag, 16. Februar 2009 11:58 11
