270Lampade del faro principale
Indicatori di direzione
Anabbaglianti
Abbaglianti
Luci di posizione
Lampada luce indicatore di direzione– Aprire il cofano del vano motore.
– Ruotare il portalampade ⇒fig. 180 verso sinistra e tirare.
– Estrarre la lampadina premendo sul portalampada e al tempo stesso ruotarla verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Fig. 179 Lampade del
faro principale
AAABACAD
Fig. 180 Lampada luce
indicatore di direzione
AA
altea_freetrack_italia.book Seite 270 Montag, 16. Februar 2009 11:58 11

Per fare da sé271
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

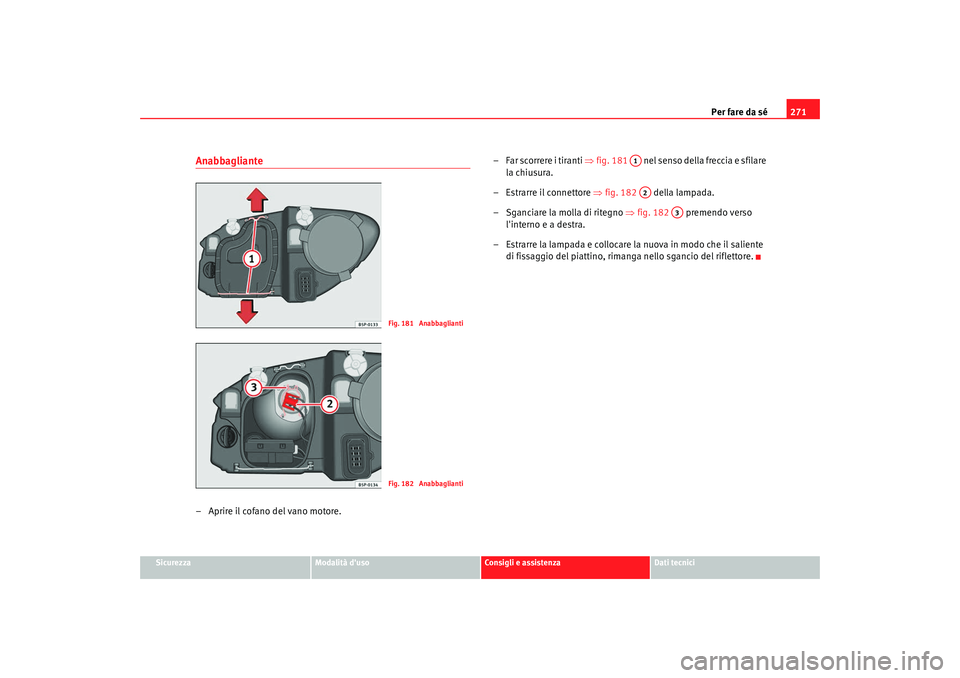

Anabbagliante– Aprire il cofano del vano motore. – Far scorrere i tiranti
⇒fig. 181 nel senso della freccia e sfilare
la chiusura.
– Estrarre il connettore ⇒fig. 182 della lampada.
– Sganciare la molla di ritegno ⇒fig. 182 premendo verso
l'interno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente di fissaggio del piattino, rimanga nello sgancio del riflettore.
Fig. 181 AnabbagliantiFig. 182 Anabbaglianti
A1A2
A3
altea_freetrack_italia.book Seite 271 Montag, 16. Februar 2009 11:58 11

Per fare da sé

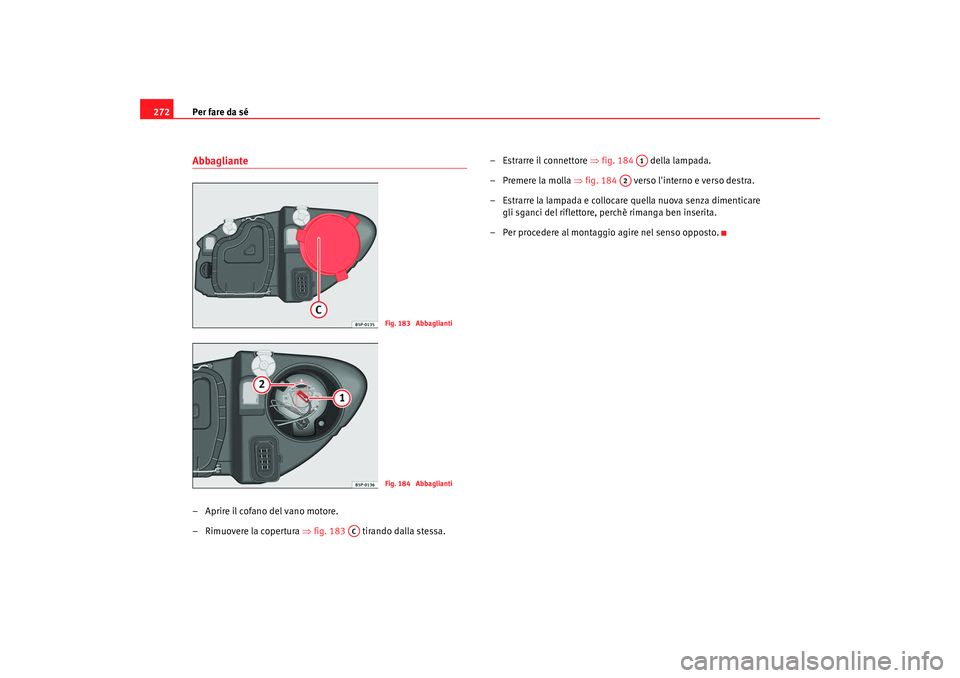

272Abbagliante– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒ fig. 183 tirando dalla stessa. – Estrarre il connettore
⇒fig. 184 della lampada.
– Premere la molla ⇒fig. 184 verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare gli sganci del riflettore, perchè rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto.
Fig. 183 AbbagliantiFig. 184 Abbaglianti
AC
A1
A2
altea_freetrack_italia.book Seite 272 Montag, 16. Februar 2009 11:58 11

Per fare da sé273
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

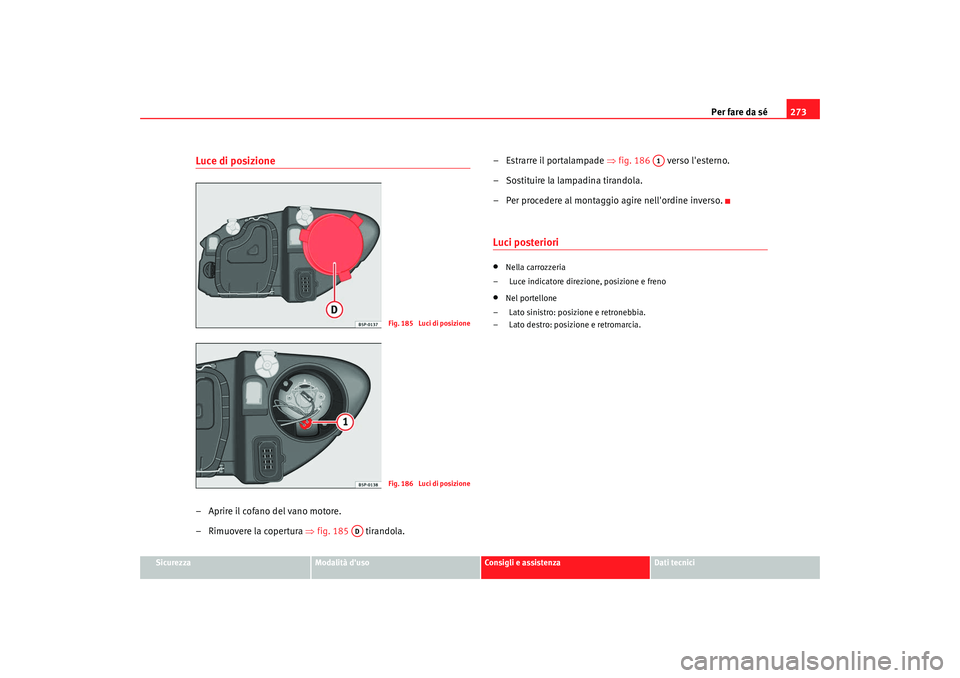

Luce di posizione– Aprire il cofano del vano motore.
–Rimuovere la copertura ⇒ fig. 185 tirandola. – Estrarre il portalampade ⇒
fig. 186 verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso.
Luci posteriori•
Nella carrozzeria
– Luce indicatore direzione, posizione e freno
•
Nel portellone
– Lato sinistro: posizione e retronebbia.
– Lato destro: posizione e retromarcia.
Fig. 185 Luci di posizioneFig. 186 Luci di posizione
AD
A1
altea_freetrack_italia.book Seite 273 Montag, 16. Februar 2009 11:58 11

Per fare da sé
274Luce indicatore direzione, posizione e freno sulla carrozzeria– Rimuovere lo sportello del pannello laterale del bagagliaio
⇒fig. 187 . – Girare il portalampade in senso antiorario
⇒fig. 188.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade.

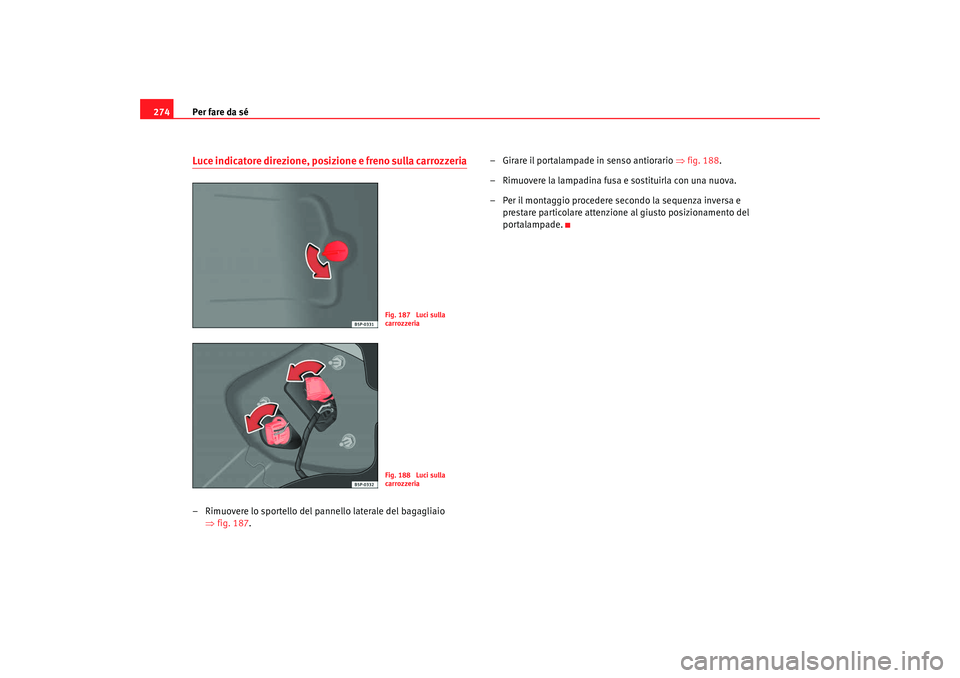

Fig. 187 Luci sulla
carrozzeriaFig. 188 Luci sulla
carrozzeria
altea_freetrack_italia.book Seite 274 Montag, 16. Februar 2009 11:58 11

Per fare da sé275
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

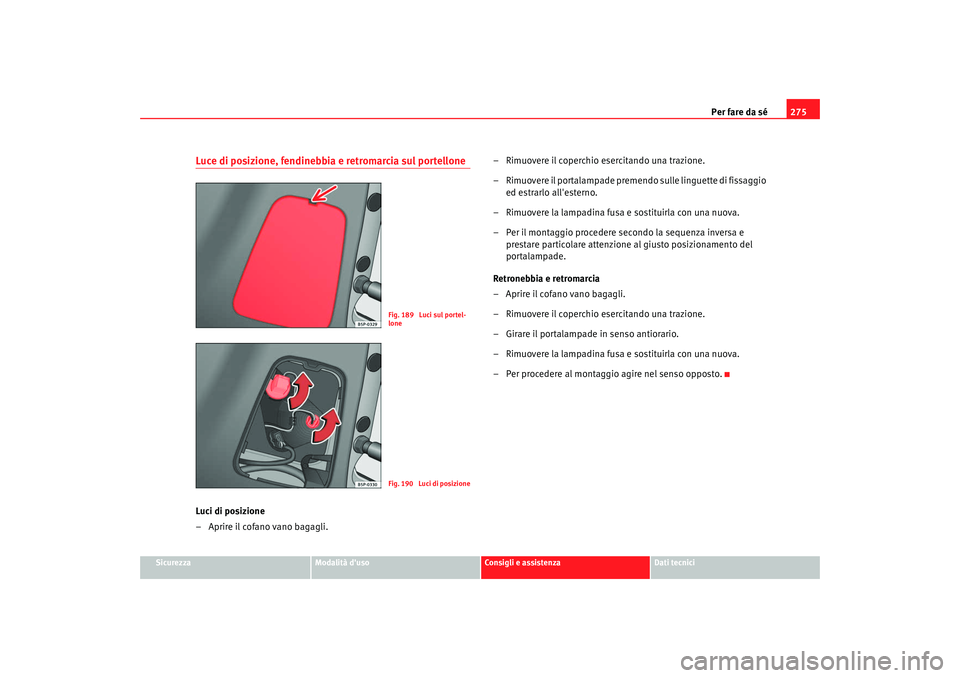

Luce di posizione, fendinebbia e retromarcia sul portelloneLuci di posizione
– Aprire il cofano vano bagagli. – Rimuovere il coperchio esercitando una trazione.
– Rimuovere il portalampade premendo sulle linguette di fissaggio
ed estrarlo all'esterno.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade.
Retronebbia e retromarcia
– Aprire il cofano vano bagagli.
– Rimuovere il coperchio esercitando una trazione.
– Girare il portalampade in senso antiorario.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per procedere al montaggio agire nel senso opposto.
Fig. 189 Luci sul portel-
loneFig. 190 Luci di posizione
altea_freetrack_italia.book Seite 275 Montag, 16. Februar 2009 11:58 11

Per fare da sé

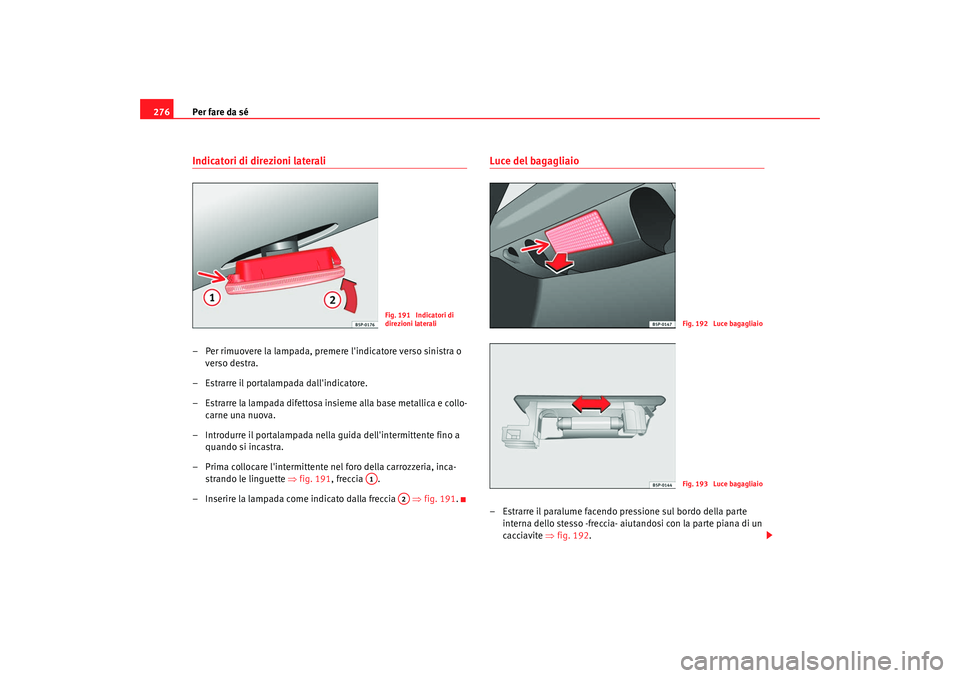

276Indicatori di direzioni laterali– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e collo- carne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a quando si incastra.
– Prima collocare l'intermittente nel foro della carrozzeria, inca- strando le linguette ⇒ fig. 191, freccia .
– Inserire la lampada come indicato dalla freccia ⇒fig. 191 .
Luce del bagagliaio– Estrarre il paralume facendo pressione sul bordo della parte
interna dello stesso -freccia- aiutandosi con la parte piana di un
cacciavite ⇒fig. 192 .
Fig. 191 Indicatori di
direzioni laterali
A1
A2
Fig. 192 Luce bagagliaioFig. 193 Luce bagagliaio
altea_freetrack_italia.book Seite 276 Montag, 16. Februar 2009 11:58 11

Per fare da sé277
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
– Premere lateralmente la lampada ed estrarla dall'alloggio
⇒pag. 276, fig. 193 .Luce della targa

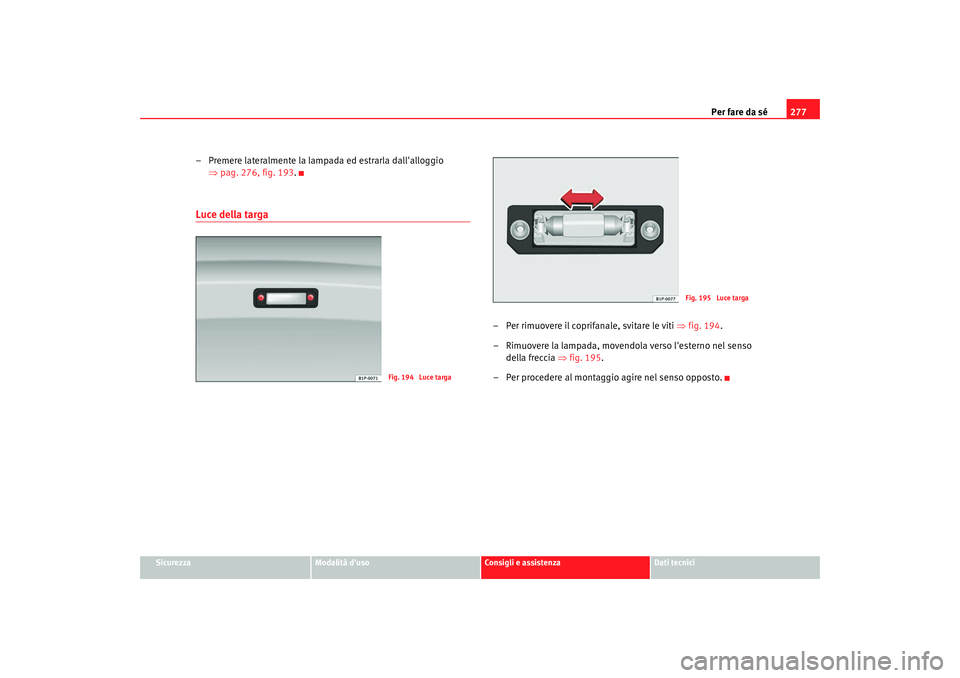

– Per rimuovere il coprifanale, svitare le viti ⇒fig. 194 .
– Rimuovere la lampada, movendola verso l'esterno nel senso della freccia ⇒fig. 195 .
– Per procedere al montaggio agire nel senso opposto.
Fig. 194 Luce targa
Fig. 195 Luce targa
altea_freetrack_italia.book Seite 277 Montag, 16. Februar 2009 11:58 11

Per fare da sé

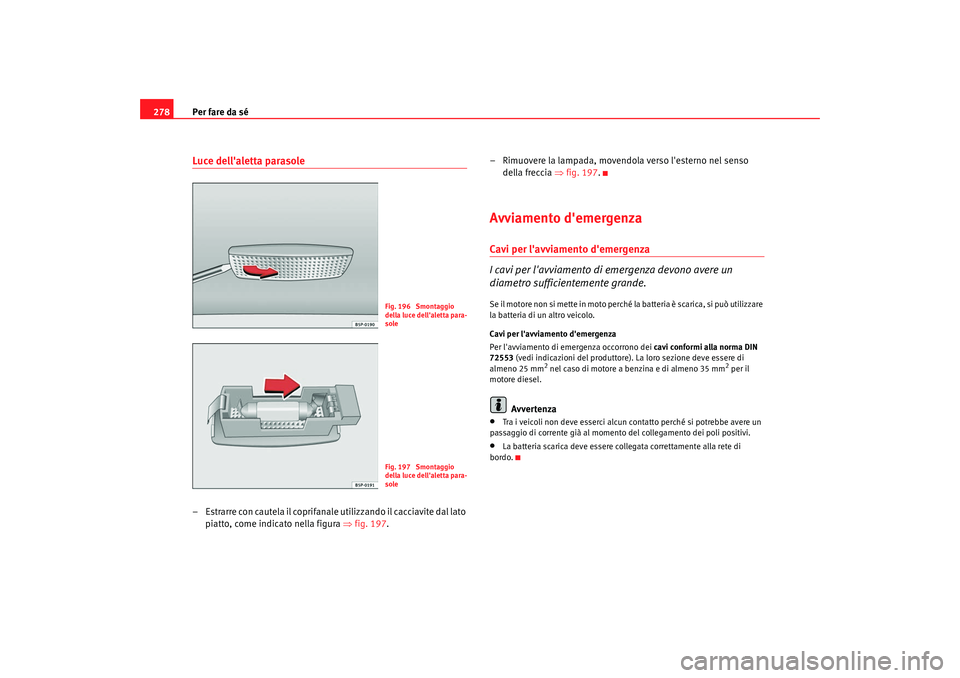

278Luce dell'aletta parasole– Estrarre con cautela il coprifanale utilizzando il cacciavite dal lato
piatto, come indicato nella figura ⇒fig. 197 . – Rimuovere la lampada, movendola verso l'esterno nel senso
della freccia ⇒fig. 197 .
Avviamento d'emergenzaCavi per l'avviamento d'emergenza
I cavi per l'avviamento di emergenza devono avere un
diametro sufficientemente grande.Se il motore non si mette in moto perché la batteria è scarica, si può utilizzare
la batteria di un altro veicolo.
Cavi per l'avviamento d'emergenza
Per l'avviamento di emergenza occorrono dei cavi conformi alla norma DIN
72553 (vedi indicazioni del produttore). La loro sezione deve essere di
almeno 25 mm
2 nel caso di motore a benzina e di almeno 35 mm
2 per il
motore diesel.
Avvertenza
•
Tra i veicoli non deve esserci alcun contatto perché si potrebbe avere un
passaggio di corrente già al momento del collegamento dei poli positivi.
•
La batteria scarica deve essere collegata correttamente alla rete di
bordo.
Fig. 196 Smontaggio
della luce dell'aletta para-
soleFig. 197 Smontaggio
della luce dell'aletta para-
sole
altea_freetrack_italia.book Seite 278 Montag, 16. Februar 2009 11:58 11

Per fare da sé279
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

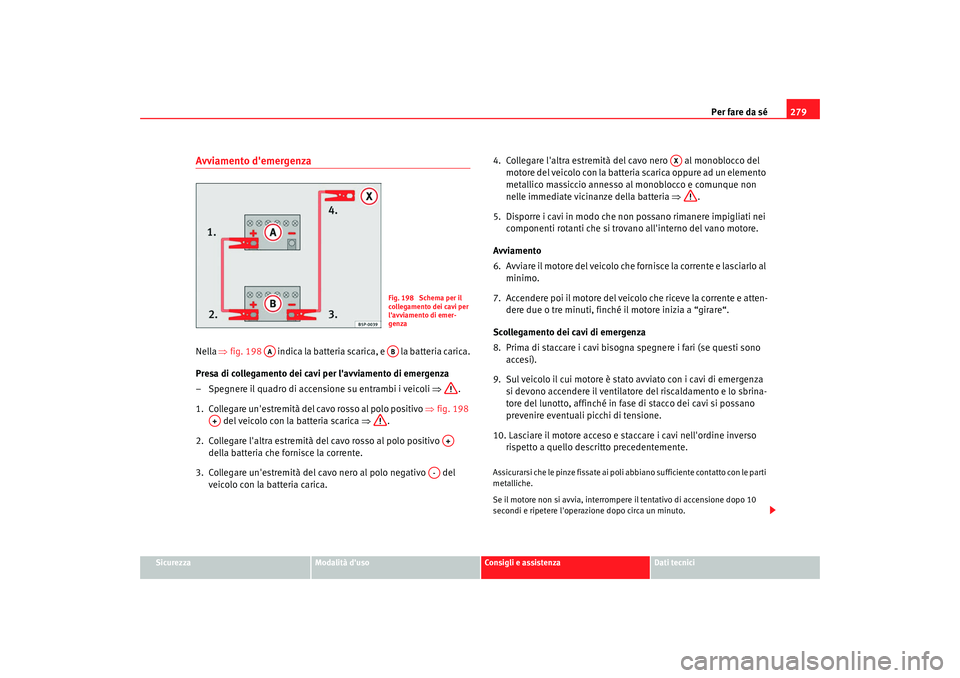

Avviamento d'emergenzaNella ⇒fig. 198 indica la batteria scarica, e la batteria carica.
Presa di collegamento dei cavi per l'avviamento di emergenza
– Spegnere il quadro di accensione su entrambi i veicoli ⇒.
1. Collegare un'estremità del cavo rosso al polo positivo ⇒ fig. 198
del veicolo con la batteria scarica ⇒.
2. Collegare l'altra estremità del cavo rosso al polo positivo della batteria che fornisce la corrente.
3. Collegare un'estremità del cavo nero al polo negativo del veicolo con la batteria carica. 4. Collegare l'altra estremità del cavo nero al monoblocco del
motore del veicolo con la batteria scarica oppure ad un elemento
metallico massiccio annesso al monoblocco e comunque non
nelle immediate vicinanze della batteria ⇒.
5. Disporre i cavi in modo che non possano rimanere impigliati nei componenti rotanti che si trovano all'interno del vano motore.
Avviamento
6. Avviare il motore del veicolo che fornisce la corrente e lasciarlo al minimo.
7. Accendere poi il motore del veicolo che riceve la corrente e atten- dere due o tre minuti, finché il motore inizia a “girare“.
Scollegamento dei cavi di emergenza
8. Prima di staccare i cavi bisogna spegnere i fari (se questi sono accesi).
9. Sul veicolo il cui motore è stato avviato con i cavi di emergenza si devono accendere il ventilatore del riscaldamento e lo sbrina-
tore del lunotto, affinché in fase di stacco dei cavi si possano
prevenire eventuali picchi di tensione.
10. Lasciare il motore acceso e staccare i cavi nell'ordine inverso rispetto a quello descritto precedentemente.
Assicurarsi che le pinze fissate ai poli abbiano sufficiente contatto con le parti
metalliche.
Se il motore non si avvia, interrompere il tentativo di accensione dopo 10
secondi e ripetere l'operazione dopo circa un minuto.
Fig. 198 Schema per il
collegamento dei cavi per
l'avviamento di emer-
genza
